摄像机镜头选择参考

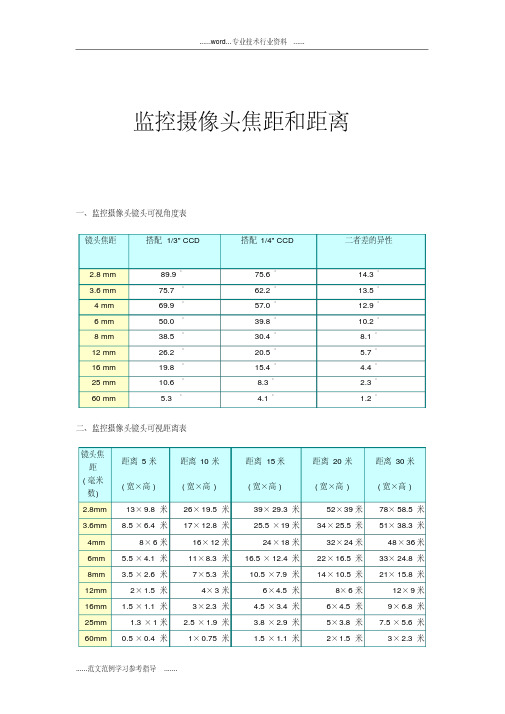

监控摄像头焦距和距离一、监控摄像头镜头可视角度表镜头焦距搭配1/3" CCD搭配1/4" CCD 二者差的异性2.8 mm 89.9°75.6°14.3°3.6 mm 75.7 °62.2°13.5°4 mm 69.9 °57.0°12.9°6 mm 50.0 °39.8°10.2°8 mm 38.5 °30.4°8.1°12 mm 26.2 °20.5° 5.7°16 mm 19.8 °15.4° 4.4°25 mm 10.6 °8.3° 2.3°60 mm 5.3 ° 4.1° 1.2°二、监控摄像头镜头可视距离表镜头焦距(毫米数) 距离5米(宽×高)距离10米(宽×高)距离15米(宽×高)距离20米(宽×高)距离30米(宽×高)2.8mm 13×9.8米26×19.5米39×29.3米52×39米78×58.5米3.6mm 8.5×6.4米17×12.8米25.5×19米34×25.5米51×38.3米4mm 8×6米16×12米24×18米32×24米48×36米6mm 5.5×4.1米11×8.3米16.5×12.4米22×16.5米33×24.8米8mm 3.5×2.6米7×5.3米10.5×7.9米14×10.5米21×15.8米12mm 2×1.5米4×3米6×4.5米8×6米12×9米16mm 1.5×1.1米3×2.3米 4.5×3.4米6×4.5米9×6.8米25mm 1.3×1米 2.5×1.9米 3.8×2.9米5×3.8米7.5×5.6米60mm 0.5×0.4米1×0.75米 1.5×1.1米2×1.5米3×2.3米三、计算监控摄像头的有效距离（一）、公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。

监控镜头毫米数与距离对照表1/3" CCD 搭配镜头拍摄范围的尺寸如下表所示:备注：同样毫米数的镜头搭配 1/4"的CCD 芯片拍摄的范围和角度稍微窄一点 ，但是拍摄画面中的物体看起 来要大一点.表中的数据为水平方向的视场角度 ，如果摄像机装在高处往低处监看时 ，视场角和拍摄范围 要稍微大一些，但拍摄画面中的物体要稍微小一点镜头大小的主要区别是：镜头越小看的越近，但是视觉范围越宽；镜头越大看的越远，但是视觉范围越窄 我们宝贝分类里面，半球型摄像头可以选配3.6MM 或者6MM 的镜头；30米以内红外防水摄像机可以选配 3.6MM 6MM 或者8MM 的镜头；■■■■镜头焦距■■■ J ■■ ■■ ■ ■ ■■■■ ■■■ ■ ■■■■ 搭配 1/3" CCD■ ■■■........................・・・m n ・・・ ■■ ■■ ■■■« 搭配 1/4" CCD■ :■■■■ ■1 ・・・ in ・ !!!■■■■ 二者的角度差异2.8 mm89.9 °75.6 °14.3 °3.6 mm75.7 °62.2 °13.5 °4 mm69.9 °57.0 °12.9 °j6 mm50.0 °39.8 °10.2 °aa 」亠B8 mm38.5 °30.4 ° 8.1 °12 mm26.2 °20.5 °5.7 °16 mm19.8 °15.4 °4.4 °!25 mm10.6 °8.3 °2.3 °60 mm5.3 °4.1 °1.2 °CCD 的尺寸大小密不可分，下表为镜头毫米数与搭配的摄像机拍摄的视角与镜头的毫米数、 角的对应关系，可供大家参考：CCD 拍摄视30米以上红外防水摄像机可以选配4MM 6MM 8MM 12MM 16MM 25MM的镜头..（这些镜头都是全金属的大CS 镜头）客户选择镜头要点： 1. 镜头大小可以自由选择.根据摄像头监控的实际距离 ，参照上表选择相对合适的镜头毫米数 .同系列产品镜头大小不影响价格.例如：宝贝名称为10米摄像机，而您的实际距离是25米.那么您可以选择8MM 勺镜头，产品价格不变. 同样，宝贝名称为50米摄像机，而您的实际距离是 35米，那么您可以选择12MM 的镜头，产品价格不变 2. 镜头毫米数所对应的最佳距离，指的是发现距离.有客户问3.6MM 的镜头，能看清10米内的人吗？回答是肯定的.这里说的"看清",是说的看清人的大致面貌和活动 .如果要求看清楚人脸的话 ，建议您选择更大的镜头.如：3个人的大致面貌和活动可以清楚的看到 ，如果是您熟悉的人 您就没办法清楚的辨认五官 .这个镜头是3.6MM 的,看的距离是在 以清楚的看出.但是视觉范围就很窄.上图右边的部分就看不到了如您所需监控的范围较小，建议您对照表格选择大一个规格的镜头 况下，目标物体看起来放的更大 ，细节看的更清楚，视觉效果更好如您所需监控的范围较广，建议您对照表格选择规格相对大的镜头 .在清晰度（芯片线数）相同的情况下这样您会感官上觉得目标物体更清晰,您一眼就可以认岀来.如果是陌生人， 10米左右.如果您换成16MM 勺镜头，就可 .这也就是大镜头与小镜头的根本区.这样在清晰度（芯片线数）相同的情。

监控镜头毫米数与距离对照表
大CS镜头)
客户选择镜头要点:
1.镜头大小可以自由选择.
根据摄像头监控的实际距离,参照上表选择相对合适的镜头毫米数.同系列产品镜头大小不影响价格.
例如:宝贝名称为10米摄像机,而您的实际距离是25米.那么您可以选择8MM的镜头,产品价格不变.
同样,宝贝名称为50米摄像机,而您的实际距离是35米,那么您可以选择12MM的镜头,产品价格不变.
2.镜头毫米数所对应的最佳距离,指的是发现距离.有客户问
3.6MM的镜头,能看清10米内的人吗?
回答是肯定的.这里说的"看清",是说的看清人的大致面貌和活动.如果要求看清楚人脸的话,建议您选择更大的镜头.
如：3个人的大致面貌和活动可以清楚的看到,如果是您熟悉的人,您一眼就可以认出来.如果是陌生人,您就没办法清楚的辨认五官.这个镜头是3.6MM的,看的距离是在10米左右.如果您换成16MM的镜头,就可以清楚的看出.但是视觉范围就很窄.上图右边的部分就看不到了.这也就是大镜头与小镜头的根本区别.
如您所需监控的范围较小,建议您对照表格选择大一个规格的镜头.这样在清晰度(芯片线数)相同的情
况下,目标物体看起来放的更大,细节看的更清楚,视觉效果更好;
如您所需监控的范围较广,建议您对照表格选择规格相对大的镜头.在清晰度(芯片线数)相同的情况下,这样您会感官上觉得目标物体更清晰.。

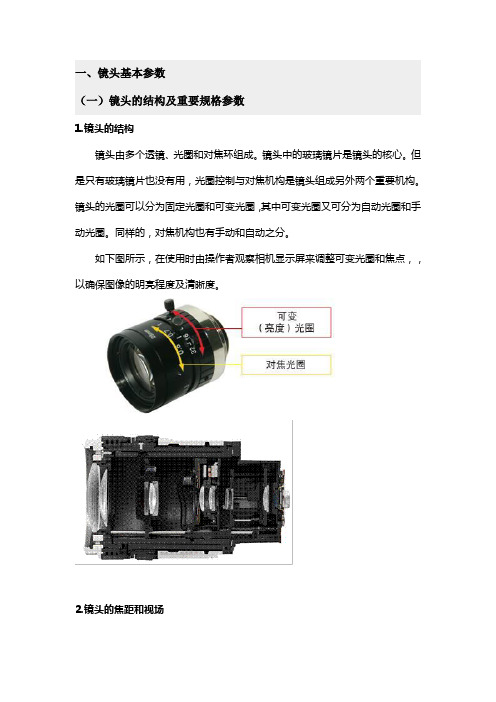

一、镜头基本参数（一）镜头的结构及重要规格参数1.镜头的结构镜头由多个透镜、光圈和对焦环组成。

镜头中的玻璃镜片是镜头的核心。

但是只有玻璃镜片也没有用，光圈控制与对焦机构是镜头组成另外两个重要机构。

镜头的光圈可以分为固定光圈和可变光圈，其中可变光圈又可分为自动光圈和手动光圈。

同样的，对焦机构也有手动和自动之分。

如下图所示，在使用时由操作者观察相机显示屏来调整可变光圈和焦点，，以确保图像的明亮程度及清晰度。

2.镜头的焦距和视场任何一个复杂的透镜组合都可以等效为一个简单的透镜，光经过透镜的传播路线可以简单的画作下图：（1）、工作距离工作距离指的是镜头第一个面到所需成像物体的距离。

它与视场大小成正比，有些系统工作空间很小因而需要镜头有小的工作距离，但有的系统在镜头前可能需要安装光源或其它工作装置因而必须有较大的工作距离保证空间，通常FA镜头与监控镜头相比，小的工作距离就是一个重要区别。

（2）、焦距焦距是指镜头的光学中心（光学后主点）到成像面焦点的距离。

平行光通过镜头后汇聚于一点，这个点就是所说的焦点。

焦距不仅仅描述镜头的屈光能力，且可作为图像质量的参考。

一般镜头失真随着焦距的减小而增大，因而选择测量镜头，不要选择小焦距（小于8mm）或大视场角的镜头。

在光学系统当中，以镜头为顶点，以被测物体通过镜头的最大成像范围的两边缘构成的夹角叫做视场角。

视场角的大小决定了镜头的视野范围，视场角越大，视野就越大，光学倍率也就越小。

焦距越长，视场角就越窄；焦距越短，视场角就越宽。

工作距离指的是镜头最后一个面到其像面的距离。

通过目标物所需视场及透镜的焦距，可确定工作距离（WD）。

工作距离和视场大小由焦距和CCD大小来决定。

在不使用近摄环的情况下，可套用以下比例表达式获得：工作距离：视角 = 焦距：CCD大小假设焦距为16mm，CCD大小为3.6mm，则工作距离应为200mm，这样才能使视场等于45mm。

如下图所示：一般适合工厂自动化的透镜的焦距是88mm/16mm/25mm/50mm。

一、常见镜头视角角度
二、监控摄像机镜头使用场所及角度:
1、广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所；如2.8MM 2.5MM
2、视角在60度以上用于5*5米左右场所 3.6MM 4MM
3、视角在50度以上用于8-10米左右场所 6MM
4、视角在40度以上用于10-18米左右场所 8MM
5、视角在30度以上用于20-30米左右场所 12MM 16MM
6、视角在20度以上用于30-50米左右场所 25MM
7、长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视
8、变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域；
9、针孔镜头：用于隐蔽监控。

镜头越小，监控的面积越大，而图像物体相对较小。

镜头越大，监控的面积越小(窄)，而图像物体相对较大。

可以简单的计算方法：可视距离÷2就相等于所需镜头，再参考视角。

一、高速球综述高速球是一种智能化摄像机前端，全名叫高速智能化球型摄像机，或者一体化高速球智能球，或者简称快球，简称高速球。

高速球是监控系统最复杂和综合表现效果最好的摄像机前端，制造复杂、价格昂贵，能够适应高密度、最复杂的监控场合。

二、高速球的结构及原理高速球是一种集成度相当高的产品，集成了云台系统、通讯系统、和摄像机系统，云台系统是指电机带动的旋转部分，通讯系统是指对电机的控制以及对图象和信号的处理部分，摄像机系统是指采用的一体机机心。

而几大系统之间，起着横向的连接的是一块主控核心cpu和电源部分。

电源部分通过与各大系统之间供电，很多地方是采用的二极管、三极管等微电流供电，而核心cpu是实现所有功能正常运行的基础。

高速球的原理实际上大致就是以上所说的，而具体来说，高速球采用“精密微分步进电机”实现高速球的快速、准确的定位、旋转。

所有这一切都是通过cpu发给的指令来实现的。

然后将摄像机的图象、摄像机的功能写进高速球的cpu，实现在控制云台的时候，将图象传输出来，并且能将摄像机的很多功能，例如白平衡、快门、光圈、变焦、对焦等功能同时实现控制。

一般高速球都分为球心部分、外壳部分及配件部分。

任何厂家的高速球，都有一个用机架把包一体机机心、控制解码主板和电机云台系统的统一起来的球心部分，然后球心部分跟外壳用螺丝或者别的方式连接起来，球心是核心部分，外壳一般有多种外观，比如派尔高外观、松下外观、和自己设计的外观。

外壳一般都是采用铝合金，也有塑料的，铝合金的一般又分为铸造和冲压的两种外壳。

铝合金的比塑料的好，冲压的比铸造的好。

下外壳是透明罩部分，透明罩必须采用光学透明罩，才能保证通光率和图象无变形，同时还要考虑防老化、防破坏、防尘等问题。

配件部分一般包括支架部分，加热器部分，扇热部分。

支架包括壁装支架、吊杆支架、表面贴装吸顶、嵌入式吸顶不需要支架，一般室外球都装有扇热的装置，而加热装置只有在严寒地区才选装，室内球原则上没有扇热和加热部分。

1. 什么叫焦距？焦距是指通过镜头的平行光的焦点与镜头透镜的距离，标准镜头：视角300左右，当镜头焦距近似等于摄像靶面对角线长度时，则定为该机的标准镜头。

在2/3英寸CCD摄像机中，标准镜头焦距定为16mm，在1/2英寸CCD摄像机中，标准镜头焦距定为12mm，在1/3英寸CCD 摄像机中，标准镜头焦距定为8mm。

广角镜头：视角550以上，焦距可小到几毫米，能提供较宽广的视景。

远摄镜头：视角200以内，焦距可达几十厘米、几十分米，这种镜头可在远距离情况下将拍摄的物体影像放大，但观察范围将缩小。

变焦镜头：又称伸缩镜头，有手动变焦和电动变焦两类，可对所监视场景的视场角及目标物进行变焦距摄取图像，适合长距离变化观察和摄取目标。

变焦镜头的特点是：在成像清晰的情况下，通过镜头焦距的变化来改变图像大小与视场大小2．光圈的结构是怎样的？答：光圈是设于镜头中的一组金属薄片，被设计成一个可以调节的圆形光孔，旋转镜头上的调节环，便可改变光孔的大小。

光圈大小以f加数字表示，如f4、f5.6、f8、f16、f22等，数字越小，透光量越大；数字越大，透光量越小。

3.光圈与镜头焦距有何关系？镜头焦距长，意味着光圈距胶片较远，光的运程自然加长，光量因此衰减。

在同一光源条件下，短焦距镜头所需光圈，自然要小于长焦距镜头。

所以使用不同焦距镜头时，要注意光圈的调节。

4. .什么叫景深？答：景深是指拍出的影像纵向上的清晰范围，譬如拍摄一张风景照片，如果前景、背景和主体都清楚，说明景深范围小；如果主体本身有一部分不清楚，说明景深范围太小②变焦和聚焦的概念变焦(ZOOM)在展台上是用来放大和缩小被摄物体,在展台菜单上为WIDE/TELE,变焦的实现是应用了变焦镜头, 它可以在成像清晰的情况下，通过镜头焦距的变化来改变图像大小与视场大小,在我们使用展台是在菜单中有变焦的起始为/变焦中止位的概念,它的可调范围从1-128,起始变焦的起始位越大,我们得到的视野越小,物体放大越大,当我们取X1时,我们得到的视野最大.聚焦(FOCUS)在展台上是用来对被摄物体进行微调,达到最佳的视觉效果，如果我们在菜单上设置聚焦为自动后，我们按变焦或是移动被摄物体时，摄像机会自动的达到最佳的效果。

广播电视镜头的分类及选择镜头是摄像机的重要组成部分，是再现完美图像的第一道关口。

作为广播电视的从业人员，掌握必要的镜头知识是必要的。

我们首先应知道为什么镜头会有那么多种类，导致价格差异巨大的原因是什么？本文试对镜头的种类及划分作简单的阐述，以期使用户对镜头有一个大概的了解，从而更好地选择镜头。

一般来讲，广播电视行业的电视镜头从品质上分，有广播级和专业级的差别，而从清晰度方面来分，有标清镜头和高清镜头的区别。

现将两种区分方法的主要差异阐述如下：1、广播级镜头与专业级镜头的差别：广播级镜头是广播电视摄像镜头最高品质的象征，在设计及制造工艺上高于专业级镜头。

同样，在摄像机的设计制造上，也有广播级和专业级之分。

专业级镜头能够适用于专业级的摄像机，主要运用于平时的新闻及各类电视节目制作。

而广播级镜头及广播级摄像机，主要运用于摄制高品质的纪录片、宣传片及需要保留的珍贵素材。

广播级镜头的高品质，除了所使用的外部材料规格更好以外，更主要的体现在镜头在镜片的制造工艺中，采用了萤石这种特殊的光学材料。

萤石由于在高温时能够散发出如夏夜飞舞的萤火虫一样的美丽光芒色彩，因此被命名为“萤石”。

萤石是由氟化钙（CaF2）结晶形成的。

它所制成的镜片具有目前任何光学玻璃都无法比拟的光学素质，明显的特征是折射率和色散极低，对红外线、紫外线的透过率好。

值得关注的还有一点：它还具有一般光学玻璃无法实现的鲜艳、细腻的描写性能。

因为光线通过一般透镜产生的焦点偏离会出现因不同颜色波长而产生的发散现象，使拍摄图像的锐度下降，我们称之为色差。

萤石镜片因为光的色散极少，几乎没有色差，因而成为制造镜头的最理想材料。

但是，由于自然界中纯净的萤石极难寻觅，几乎没有可用于单反相机镜头那么大的萤石，目前生产镜头的公司都是采用人工结晶生成技术来制造光学镜片，这种工艺使得采用萤石镜片的镜头造价极昂，成本不菲。

另一方面，广播级镜头采用非球面镜的设计，拥有完美的视觉表现，呈现更清晰的图像质量。

摄像机在高速公路视频监控中的参数选择孙荔;王建平【摘要】A whole-line video monitoring scheme for expressways has a very important role to improve highway-monitoring and service, meanwhile the choice of cameras in the video monitoring system is key to the system＇s operation. The selecting method for the focal length of lens, resolution, and other important parameters is proposed on the basis of the whole-line video monitoring system development scheme for expressways.%高速公路视频全程监控系统对于提高高速公路监管力度和服务水平具有很重要的作用，同时，监控系统中摄像机的选择对于发挥监控系统的作用举足轻重。

文章在高速公路视频全程监控系统开发的基础上，提出了监控摄像机的焦距、分辨率等主要参数的选择方法。

【期刊名称】《物联网技术》【年(卷),期】2011(001)007【总页数】4页(P42-44,48)【关键词】高速公路;视频监控;摄像机;镜头焦距;分辨率【作者】孙荔;王建平【作者单位】陕西西铜高速公路公司,陕西西安710021;长安大学电子与控制工程学院,陕西西安710064【正文语种】中文【中图分类】TN911.730 引言随着我国交通事业的飞速发展，高速公路在全国路网中的作用变得举足轻重，对高速公路的服务和监管水平的要求也日益提高。

全程监控系统可以对高速公路交通运行状况进行全范围无盲区监视，能完全整体地掌握高速公路全线运营状况，以便及时发现各种异常情况并采取应急措施，大幅缩短事故反应时间，优化高速公路监管模式，保证高速公路达到良好的运营状况和服务水平。

监控摄像头红外距离【讨论】监控摄像头选购监控摄像头是监控系统最关键的设备之一，他直接影响到图像的质量，始终是初次安装的重头戏。

摄像头的品种不断推陈出新，五花八门，样式繁多。

用户要根据自己的实际需要进行选购，下面我们先了解一下摄像机的各项具体参数，然后我再列举一些我碰过工程实例进行分析，这样我们就知道在什么场合选用什么样的监控摄像头。

(1)清晰度:监控摄像头的清晰度都是用电视线表示的，通俗的将就是将电视画面从水平方向分成很多"条"，分得越细画面就越清晰。

也就是说，线数越高，清晰度越高。

然而实际购买中不要不能完全以线数为标准，目前市场上的监控摄像头的实际清晰度和其标注的线数很多都不符，而且这种东西都有个极限，所以个别商家口中所谓的超高线数的监控摄像头可信度都要打折扣，就像现在电脑cpu在主频提升上面遇到了瓶颈，所以他们想了一个办法，集成两个或者多个核心以提高计算机的性能。

所以购买的时候有条件的话最好多找几家供应商拿几台样机进行对比，看一下实际的效果。

(2)CCD:监控摄像头的CCD也叫做图像传感器，可以把光学影像转化为数字信号，相当于人的视网膜，监控摄像头CCD的尺寸大小就是感光面积的大小，CCD的尺寸越大，光数据的采集量就越多，感光性能越好，信噪比越低。

道理很简单，就像数学里面计算的时候精确到小数点后的位数越多，就越精确，捕捉的细节也越多。

由于制造CCD传感器的硅片和加工成本都很高，所以很希望在硅片上刻更多的CCD传感器芯片:由于光刻机的进步，所以在保持具有很高灵敏度的特性下，CCD传感器的尺寸向1/2英寸、1/3英寸、1/4英寸、1/5英寸的方向发展，但主流还是1/3英寸。

(3)焦距:目前市场上镜头的规格有:2.8mm、3.6mm、6mm、8mm、12mm、16mm、25mm等，另外还有电动变焦镜头。

选择摄像机镜头的大小，主要考虑被监视物的的距离和监视的范围(视角的的宽度)，镜头越大可以看清楚越远的物体，但是视角相对来说也会更窄。
