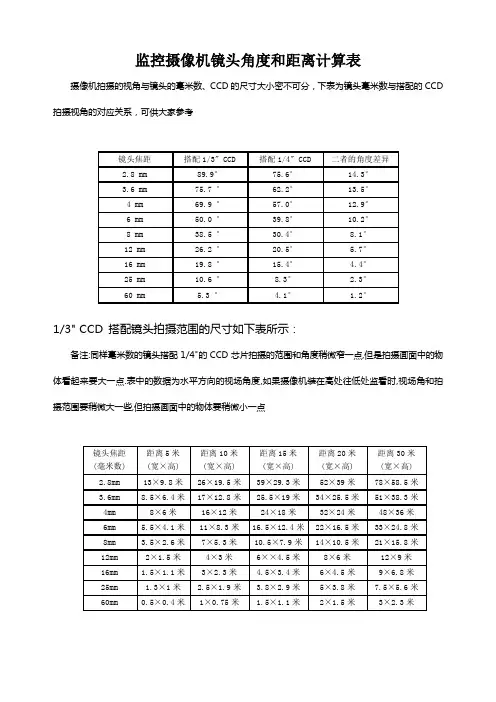

监控摄像机镜头角度和距离计算表
摄像机拍摄的视角与镜头的毫米数、CCD的尺寸大小密不可分，下表为镜头毫米数与搭配的CCD 拍摄视角的对应关系，可供大家参考
1/3" CCD 搭配镜头拍摄范围的尺寸如下表所示：
备注:同样毫米数的镜头搭配1/4"的CCD芯片拍摄的范围和角度稍微窄一点,但是拍摄画面中的物体看起来要大一点.表中的数据为水平方向的视场角度,如果摄像机装在高处往低处监看时,视场角和拍摄范围要稍微大一些,但拍摄画面中的物体要稍微小一点。

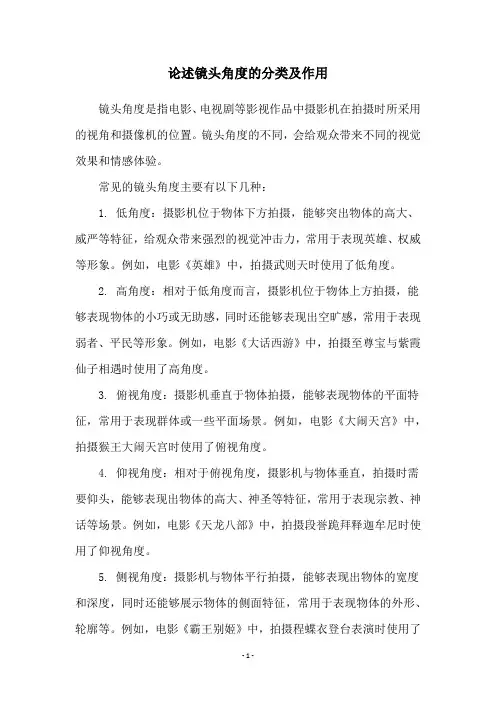

论述镜头角度的分类及作用
镜头角度是指电影、电视剧等影视作品中摄影机在拍摄时所采用的视角和摄像机的位置。
镜头角度的不同，会给观众带来不同的视觉效果和情感体验。
常见的镜头角度主要有以下几种：
1. 低角度：摄影机位于物体下方拍摄，能够突出物体的高大、威严等特征，给观众带来强烈的视觉冲击力，常用于表现英雄、权威等形象。
例如，电影《英雄》中，拍摄武则天时使用了低角度。
2. 高角度：相对于低角度而言，摄影机位于物体上方拍摄，能够表现物体的小巧或无助感，同时还能够表现出空旷感，常用于表现弱者、平民等形象。
例如，电影《大话西游》中，拍摄至尊宝与紫霞仙子相遇时使用了高角度。
3. 俯视角度：摄影机垂直于物体拍摄，能够表现物体的平面特征，常用于表现群体或一些平面场景。
例如，电影《大闹天宫》中，拍摄猴王大闹天宫时使用了俯视角度。
4. 仰视角度：相对于俯视角度，摄影机与物体垂直，拍摄时需要仰头，能够表现出物体的高大、神圣等特征，常用于表现宗教、神话等场景。
例如，电影《天龙八部》中，拍摄段誉跪拜释迦牟尼时使用了仰视角度。
5. 侧视角度：摄影机与物体平行拍摄，能够表现出物体的宽度和深度，同时还能够展示物体的侧面特征，常用于表现物体的外形、轮廓等。
例如，电影《霸王别姬》中，拍摄程蝶衣登台表演时使用了
侧视角度。
以上是常见的几种镜头角度，不同的角度会带给观众不同的观感和情感体验。
在影视创作中，合理运用镜头角度可以更好地表现情节、展示人物形象，营造气氛和情感，提升作品的艺术价值和观赏效果。
拍摄角度技巧不同的角度拍摄出不同的内涵，在大多数情况下，拍摄录影带要以平摄为主。
但是一部片子全篇一律地使用平摄，就会使观看的人感到平淡乏味。
偶尔变换一下拍摄的角度，就会使影片增色不少。
拍摄角度大致分为三种：平摄（水平方向拍摄）、仰摄（由下往上拍摄）、俯摄（由上往下拍摄）。
1、方向拍摄大多数画面应该在摄像机保持水平方向时拍摄，这样比较符合人们的视觉习惯，画面效果显得比较平和稳定。
如果被拍摄的主角的高度根摄像者的身高相当，那么摄像者的身体站直，把摄录像机放在胸部到头部之间的高度拍摄，是最正确的做法，也是握着录像机最舒适的位置。
如果拍摄高于或低于这个高度的人或物，那么，摄像者就应该根据人或物的高度随时调整摄像机高度和身体姿势。
2、由下往上拍摄不同的角度拍摄的画面传达的信息不同。
同一种事物，因为观看的角度不同就会产生不同的心理感受。
仰望一个目标，观看者会觉得这个目标好象显得特别高大，不管这个目标是人还是景物。
如果想使被摄者的形象显得高大一些，就可以降低摄像机的拍摄角度倾斜向上去拍摄。
用这种方法去拍摄，可以使主体地位得到强化，被摄者显得更雄伟高大。
这种效果切记不要滥用，偶尔的运用，可以渲染气氛，增强影片的视觉效果；如果运用过多过滥，效果会适得其反。
但有时拍摄者就是利用这种变形夸张手法，从而达到不凡的视觉效果。
3、从上往下拍摄摄像机所处的位置高于被摄体，镜头偏向下方拍摄。
超高角度通常配合超远画面，用来显示某个场景。
可以用于拍摄大场面，如街景、球赛等。
以全景和中镜头拍摄，容易表现画面的层次感、纵深感。
如果从比被摄人物的视线略高一点上方拍摄进行近距离特写，有时会带点藐视的味道，这一点要注意；如果你从上方角度拍摄，并在画面人物的四周留下很多空间，这个人物就会显得孤单。
4、物视角的拍摄视角的反映要符合正常人看事物的习惯。
有些时候，可能需要表现出拍摄主体的视角，在这种情况下，不管拍摄的高度是高是低，都应该从主体眼睛高度去拍摄。
一、常见镜头视角角度
二、监控摄像机镜头使用场所及角度:
1、广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所；如2.8MM 2.5MM
2、视角在60度以上用于5*5米左右场所 3.6MM 4MM
3、视角在50度以上用于8-10米左右场所 6MM
4、视角在40度以上用于10-18米左右场所 8MM
5、视角在30度以上用于20-30米左右场所 12MM 16MM
6、视角在20度以上用于30-50米左右场所 25MM
7、长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视
8、变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域；
9、针孔镜头：用于隐蔽监控。
镜头越小，监控的面积越大，而图像物体相对较小。
镜头越大，监控的面积越小(窄)，而图像物体相对较大。
可以简单的计算方法：可视距离÷2就相等于所需镜头，再参考视角。

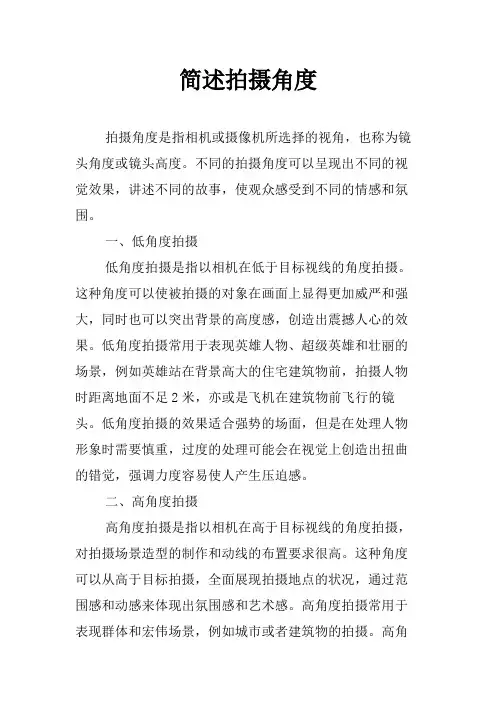

简述拍摄角度拍摄角度是指相机或摄像机所选择的视角，也称为镜头角度或镜头高度。
不同的拍摄角度可以呈现出不同的视觉效果，讲述不同的故事，使观众感受到不同的情感和氛围。
一、低角度拍摄低角度拍摄是指以相机在低于目标视线的角度拍摄。
这种角度可以使被拍摄的对象在画面上显得更加威严和强大，同时也可以突出背景的高度感，创造出震撼人心的效果。
低角度拍摄常用于表现英雄人物、超级英雄和壮丽的场景，例如英雄站在背景高大的住宅建筑物前，拍摄人物时距离地面不足2米，亦或是飞机在建筑物前飞行的镜头。
低角度拍摄的效果适合强势的场面，但是在处理人物形象时需要慎重，过度的处理可能会在视觉上创造出扭曲的错觉，强调力度容易使人产生压迫感。
二、高角度拍摄高角度拍摄是指以相机在高于目标视线的角度拍摄，对拍摄场景造型的制作和动线的布置要求很高。
这种角度可以从高于目标拍摄，全面展现拍摄地点的状况，通过范围感和动感来体现出氛围感和艺术感。
高角度拍摄常用于表现群体和宏伟场景，例如城市或者建筑物的拍摄。
高角度拍摄取得的效果，可以使画面显得更加广阔，飘渺而具有较高的艺术性。
三、正常角度拍摄正常角度拍摄是指以相机平视拍摄，与人眼视角相近，无特殊视角的拍摄方式，是最为常见的拍摄方法。
正常角度拍摄最适合于讲述某些生活片段或者日常场景，可以呈现出真实、自然的感觉。
这种拍摄方式以逼真的叙述、亲近的感觉取胜，让观众与生活中的人物更亲近。
四、鸟瞰拍摄鸟瞰拍摄是指以较高角度向下俯视被拍摄景物进行拍摄。
这种角度重视画面中的空间感和视觉感，常常用于描述广阔的风景或者大型的场面，比如城市飞行、建筑等高度的拍摄。
视角较高，可以透过画面更好地展现出整体的场景，使观众能够更好的认识到整个场面。
五、特殊角度拍摄除了以上四种基础的拍摄角度外，电影、电视剧等影视作品也会采用很多特殊的拍摄角度，以达到特殊的视觉效果。
例如，在水下拍摄中，摄影师可以选择与被摄者同处水中，实时记录被摄者在水下的状况，创造视觉上的新奇感和美观感。
对网络上各工程师撰写的工程文章进行收集，供大家学习和工程项目中参考使用镜头计算公式(原理描述)公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。
1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f=wL/W2、f=hL/Hf：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格W H1/4" 3.2 2.41/3" 4.8 3.61/2" 6.4 4.82/3"8.8 6.61"12.79.6(1)lin靶面尺寸为宽12.7mmx高9.6mm,对角线16mm(2)2/3in靶面尺寸为宽8.8mmx高6.6mm,对角线11mm(3)1/2in靶面尺寸为宽6.4mmx高4.8mm,对角线8mm(4)1/3in靶面尺寸为宽4.8mmx高3.6mm,对角线6mm(5)1/4in靶面尺寸为宽3.2mmx高2.4mm,对角线4mm(6)1/5in正在开发之中，尚未推出正式产品由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。
2视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。
水平视场角β（水平观看的角度）β=2tg-1= 垂直视场角q（垂直观看的角度）q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下：q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H 和视场宽度W. H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。
