CAD常用尺寸篇

室内常规尺寸
一、三层标注：
1、逐点标注
2、中轴线标注
3、总标注
二、室内常规尺寸
1、厨房：
1）吊柜与操作台之间的距离应该是600
2）在厨房两面相对的墙边都摆放各种家具和电器，中间就该留下1200的距离才不会影响人的通行及做家务
3）如果中间再站一个人，要留出1500
4）吊柜应该装在离地1450-1500高的地方
5）橱柜的宽度一般在500-550之间
2、卫生间：
1）浴缸长度：一般有三种：1220、1520、1680
宽：720 高：450
2）坐便器：750*350
3）淋浴器的高：2100
4）化妆台：长1350 宽450
5）洗脸盆：550*410
3、餐厅：
1）餐桌高：750-790
2）餐椅高：450-500
3）圆桌直径：二人：500 三人：800 四人：900 五人：1100 六人：1100-1250 八人：1300 十人：1500 十二人：1800
4）方餐桌尺寸：二人：700*850 四人：1350*850 八人：2250*850
5）餐桌转盘直径：700-800
4、卧室：
1）双人主卧室标准面积是12平方米
2）双开门衣柜：1200*600
3）两张并排摆放的床中间应留出900的距离
4）衣柜与床的距离应该是900
5）衣柜应该有2400高，（长一些的衣物空间有1600，换季衣物空间有800）
5、客厅
1）长沙发与前面的茶几之间的距离应该有300
2）电视组合柜的尺寸是2000*500*180
3）沙发与电视机之间应该留出3000的距离
4）如果客厅位于房间的中央，后面留一个走道空间，应该宽1000-1200。

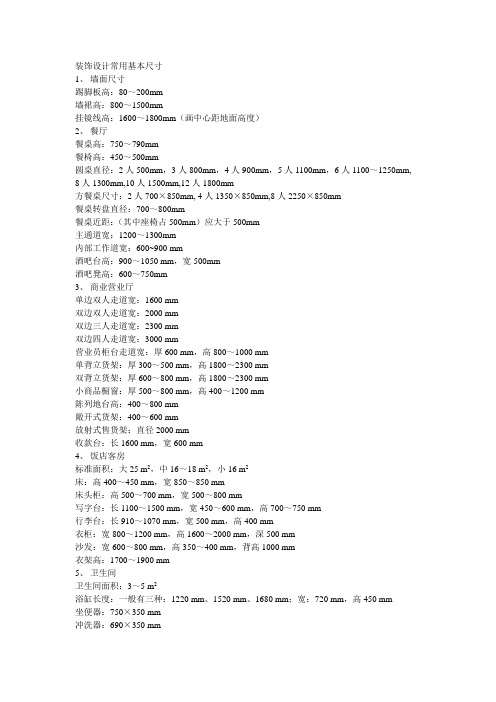

装饰设计常用基本尺寸1、墙面尺寸踢脚板高：80～200mm墙裙高：800～1500mm挂镜线高：1600～1800mm（画中心距地面高度）2、餐厅餐桌高：750～790mm餐椅高：450～500mm圆桌直径：2人500mm，3人800mm，4人900mm，5人1100mm，6人1100～1250mm, 8人1300mm,10人1500mm,12人1800mm方餐桌尺寸：2人700×850mm, 4人1350×850mm,8人2250×850mm餐桌转盘直径：700～800mm餐桌近距：（其中座椅占500mm）应大于500mm主通道宽：1200～1300mm内部工作道宽：600~900 mm酒吧台高：900～1050 mm，宽500mm酒吧凳高：600～750mm3、商业营业厅单边双人走道宽：1600 mm双边双人走道宽：2000 mm双边三人走道宽：2300 mm双边四人走道宽：3000 mm营业员柜台走道宽：厚600 mm，高800～1000 mm单背立货架：厚300～500 mm，高1800～2300 mm双背立货架：厚600～800 mm，高1800～2300 mm小商品橱窗：厚500～800 mm，高400～1200 mm陈列地台高：400～800 mm敞开式货架：400～600 mm放射式售货架：直径2000 mm收款台：长1600 mm，宽600 mm4、饭店客房标准面积：大25 m2，中16～18 m2，小16 m2床：高400～450 mm，宽850～850 mm床头柜：高500～700 mm，宽500～800 mm写字台：长1100～1500 mm，宽450～600 mm，高700～750 mm行李台：长910～1070 mm，宽500 mm，高400 mm衣柜：宽800～1200 mm，高1600～2000 mm，深500 mm沙发：宽600～800 mm，高350～400 mm，背高1000 mm衣架高：1700～1900 mm5、卫生间卫生间面积：3～5 m2浴缸长度：一般有三种：1220 mm、1520 mm、1680 mm；宽：720 mm，高450 mm坐便器：750×350 mm冲洗器：690×350 mm洗手盆：500×410 mm沐浴器高：2100 mm化妆台：长1350 mm，宽450 mm6、会议室中心会议室客容量：会议桌边长：600 mm环式高级会议室客容量：环形内线长700～1000 mm环式会议室俯卧通道宽：600～800 mm7、交通空间楼梯间休息平台净空：等于或大于2100 mm楼梯跑道净空：等于或大于2300 mm客房走廊高：等于或大于2400 mm两侧设座的综合式综合式走廊宽度：等于或大于2500 mm楼梯扶手高：850～1100 mm门的常用尺寸：宽850～1000 mm窗的常用尺寸：宽400～1800 mm（不包括组合式窗）窗台高：800～1200 mm8、灯具大吊灯最小高度：2400 mm壁灯高：1500～1800 mm反光灯槽最小直径：等于或大于灯管直径两倍壁式床头灯高：1200～1400 mm照明开关高：1000 mm9、办公家具办公桌：长1200～1600 mm，宽500～650 mm，高700～800 mm办公椅：高400～450 mm，长宽：450 450 mm沙发：宽600～800 mm，高350～400 mm，背面1000 mm茶几：前置型：900×400×400（高）mm；中心型：900×900×400 mm、700×700×400 mm；左右型：600×400×400 mm书柜：高1800 mm，宽1200～1500 mm，深450～500 mm书架：高1800 mm，宽1000～1300 mm，深350～450 mm。

CAD常用尺寸1.门一般的净口尺寸是900*2100 这样成活以后可以达到850*2000左右比较接近标准门.2.窗户一般卧室的我量的较多的是1500*1500左右还有1700*1400和1700*1700的.这个主要是看地理环境采光是否良好,如果良好的话可能窗户就稍微小点不好的话可能就要大点了.3.客厅的如果是飘窗的话大概宽度可能和客厅的宽度差不多.而高度一般都是比房间的举架低500-600左右.上面260左右下面300左右.4.阳台的宽度一般为1000-1200之间吧比较常见,长度应该和客厅或者餐厅的是一样的.常用尺寸及知识1、墙面尺寸(1)踢脚板高；80—200mm。

(2)墙裙高：800—1500mm。

(3)挂镜线高：1600—1800(画中心距地面高度)mm。

2．餐厅(1) 餐桌高：750—790mm。

(2) 餐椅高；450—500mm。

(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人l500mm，十二人1800mm。

(4) 方餐桌尺寸：二人700×850(mm)，四人1350×850(mm)，八人2250×850(mm)，(5) 餐桌转盘直径；700—800mm。

餐桌间距：(其中座椅占500mm)应大于500mm。

(7) 主通道宽：1200—1300mm。

内部工作道宽：600—900mm。

(9) 酒吧台高：900—l050mm，宽500mm。

(10) 酒吧凳高；600一750mm。

3．商场营业厅(1)单边双人走道宽：1600mm。

(2)双边双人走道宽：2000mm。

(3)双边三人走道宽：2300mm。

(4)双边四人走道宽；3000mm。

(5)营业员柜台走道宽：800mm。

营业员货柜台：厚600mm，高：800—l 000mm。

(7)单*背立货架：厚300—500mm，高：1800—2300mm。

CAD常用尺寸篇CAD常用尺寸篇客厅尺寸篇（单位：mm）01、沙发尺寸：一般深度800~900、坐位高350~420、背高700~900单人式：长度：800-950，深度：850-900坐垫高：350-420；背高：70-99=0双人式：长度：1260-1500；深度：800-900三人式：长度：1750-1960；深度：800-900四人式：长度：2320-2520；深度：800-90002、茶几尺寸：茶几高度一般在330~420，但边角茶几有时稍高一些，为430~50003、沙发和茶几之间的距离一般控制在300比较合适04、一般电视机和沙发之间最短距离控制在300005、放置台式电视机的柜台高度，一般控制在400到1200之间06、液晶电视机壁挂高度一般控制在电视机屏幕的中心点和观看电视时的视线平行，一般在1100，常规控制在1000-1500 餐厅尺寸篇（单位：mm）一、餐桌尺寸圆桌直径：二人500、三人800、四人900、五人1100、六人1200（前几种规格圆桌人均占有弧长为600－800，以满负荷使用计算，一般固定其尺寸来使用）八人1300-1400，十人1500-l600，十二人1800-2000（此类推下去规格，人均占弧长控制在500-550，考虑非满负荷使用状况（餐桌转盘直径；700—800）方桌尺寸:此只探讨长条方桌，因正方方桌可通过长条方桌来推算其所需尺寸：一般短边控制在800－850，长边则按人均占有计算：控制在550-700，接近700为佳。

二、餐桌一般高：750—790，餐椅一般高；450—500mm三、酒吧台高一般：900—l050，宽500，酒吧凳高；600一750四、餐厅走道宽度控制：主通道宽度：1200-1300最小通道宽：600—900五、餐桌离墙一般800（这个距离是包括把椅子拉出来，以及能使就餐的人方便活动的最小距离）卧室尺寸篇（单位：mm单人床：宽900、1050、1200；长1800、1860、2000、2100；高350~450双人床：宽1350、1500、1800，长、高同上圆床：直径1860、2125、2424矮柜：厚度350~450、柜门宽度300~600、高度根据实际情况衣柜：厚度550~650mm、柜门宽度400~650、高度根据实际情况书房尺寸篇（单位：mm）01、书桌：固定式：深度450-700（60最佳），高度750 活动式：深度650-800，高度750-78002、书桌下缘离地至少58；长度：最少90（150-180最佳）03、书柜：深度250~400，下柜高度800~900为宜厨房尺寸篇（单位：mm）01、橱柜底柜一般高度在890~920之间；宽度在400~600之间，现在标准是60002、底柜与吊柜之间一般留600间隙，而抽油烟机与灶的距离一般控制在600~800左右。

CAD室内设计的常用尺寸（单位：厘米）1、衣橱：深度：一般600~650mm；推拉门：70omm，衣橱门宽度：400~650mm2、鞋柜：长一般在1200mm较适宜。

宽为300——350mm。

即长*宽=1200mm*（300——350mm）。

深为800——900mm。

（含台面的高度）。

带有弧形的则后边有100mm宽，然后再有弧度。

3、酒柜通常高度不要超过1米8，太高，则拿酒不方便。

每层高度在300-40omm之间，厚度通常在300mm左右。

酒柜通常分两个部分，一部分是底柜，高度通常在600mm左右，厚度500mm左右。

上柜则高度不超过2000，厚度不超过350mm.酒柜和吧台之间的距离通常要保证在900mm以上4、榻榻米一般的长度：1.7米、1.8米、1.9米、2米。

宽度：80公分、90公分、98公分。

榻榻米标准厚度：3.5厘米、4厘米、5.5厘米。

5、踏踏垫：（进门处）长为1200mm，宽为800mm。

长*宽=1200*800mm。

6、厨房吊柜：台面距吊柜的中间距离为50～60cm，按照正常吊柜上端到吊顶5CM的距离(留做安装挂件施工尺寸)，若装修吊顶高度为240CM,吊柜高度78～91cm，地柜加台面的高度为85cm左右，则计算出来吊柜与台面直接的距离为60～73cm，吊柜的深度一般都是33cm到35cm之间7、厨房案板宽度：一般为500——600mm8、水槽和灶之间绝对需要保持80mm,100mm更好，工作台面和壁柜底端距离要不低于500mm。

即下橱柜距上橱柜的距离为500——600mm。

9、脸盆脸盆的安装高度为800——840mm。

脸盆的台面宽一般为500——600mm为宜，长度根据房间内的长度而定。

脸盆可外加活动柜，活动柜可与脸盆的台面连为一体，也有单体的，有外弧形的，也有内弧形的。

单体活动柜的规格有：宽300mm，深为1250mm、宽300mm，深为840mm、宽40mm，深为760mm、（带有圆弧），400*380*1000mm、400*380*1600mm、400*350*1500mm400*380*600mm、400*380*700mm。

CAD的常用尺寸各类建筑的空间尺度资料建筑所形成的空间为人所用，建筑内的器物为人所用，因而人体各部的尺寸及其各类行为活动所需的空间尺寸，是决定建筑开间、进深、层高、器物大小的最基本的尺度。

各类图书、手册均有详细的描绘，作为一名建筑师，可以参阅这类资料，但有些是必须牢记的，时刻需要提调出来使用的。

诸如：人体的平均高度、宽度、蹲高、坐高、弯腰、举手、携带行李、牵带小孩以至于残疾人拄手拐、坐轮椅所需的活动空间尺寸等等。

这些重要的。

基本的尺寸数据，一般应熟记，因为由此导致了家具、器物以及各种通道、房间的大小尺寸的确定。

在建筑设计时，除了那些因为宗教、政治以及艺术原因需要夸张、夸大的尺度外，都不会离开以人体尺度为本源来决定建筑尺寸的原则。

家具的尺度也是决定建筑空间的重要因素，例如床铺、书桌、餐桌、凳、椅、沙发柜橱这些基本家具的尺寸，都是必须熟记的。

重要的是家具要与人的活动配合起来，留出人使用家具和搬运家具所需空间。

近年行为科学兴盛，大家要研究人与人、人与物之间的"感觉空间"把"场"的理论运用到建筑设计中来，这是十分有意义的。

由上可知，人体、家具、活动空间构成了建筑设计尺度的基础，换句话说，也就是构成了建筑的基本空间，道理虽不深奥，但对建筑师来说，却十分重要，万变不离其宗。

门的尺寸1.门高：供人通行的门，高度一般不低于2m，再高也以不宜超过2.4m，否则有空洞感，门扇制作也需特别加强。

如造型、通风、采光需要时，可在门上加腰窗，其高度从0.4m起，但也不宜过高。

供车辆或设备通过的门，要根据具体情况决定，其高度宜较车辆或设备高出0.3～0.5m,以免车辆因颠簸或设备需要垫滚筒搬运时碰撞门框。

至于各类车辆通行的净空要求，要查阅相应的规范。

如果是体育场馆、展览厅堂之类大体量、大空间的建筑物，需要设置超尺度的门时，可在大门扇上加设常规尺寸的附门，供大门勿需开启时，人们可以通行。

CAD常用的尺寸数据在装饰工程设计时，必然要考虑室空间、家具设等与人体尺度的关系问题，为了方便装饰室设计，这里介绍一些常用的尺寸数据。

1、墙面尺寸(1)踢脚板高；80—200mm。

(2)墙裙高：800—1500mm。

(3)挂镜线高：1600—1800mm(画中心距地面高度)。

2、餐厅(1) 餐桌高：750—790mm。

(2) 餐椅高；450—500mm。

(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人1500mm，十二人1800mm。

(4) 方餐桌尺寸：二人700×850(mm)，四人1350×850(mm)，八人2250×850(mm)，(5) 餐桌转盘直径；700—800mm。

(6) 餐桌间距：(其中座椅占500mm)应大于500mm。

(7) 主通道宽：1200—1300mm。

(8) 部工作道宽：600—900mm。

(9) 酒吧台高：900—l050mm，宽500mm。

(10) 酒吧凳高；600一750mm。

3．商场营业厅(1)单边双人走道宽：1600mm。

(2)双边双人走道宽：2000mm。

(3)双边三人走道宽：2300mm。

(4)双边四人走道宽；3000mm。

(5)营业员柜台走道宽：800mm。

(6)营业员货柜台：厚600mm，高：800—l 000mm。

(7)单*背立货架：厚300—500mm，高：1800—2300mm。

(8)双*背立货架；厚；600—800mm，高：1800—2300mm(9)小商品橱窗：厚：500—800mm，高：400—1200mm。

(10)列地台高：400—800mm。

(11)敞开式货架：400—600mm。

(12)放射式售货架：直径2000mm。

(13)收款台：长：1600mm，宽：600mm4．饭店客房(1)标准面积：大：25平方米，中：16—18平方米，小：16平方米。

cad图纸尺寸CAD图纸尺寸是指在计算机辅助设计（CAD）领域中使用的标准图纸尺寸。

图纸尺寸在CAD设计中非常重要，因为它们确定了图纸的物理尺寸和比例，从而确保设计的准确性和一致性。

在本文中，我们将探讨CAD图纸尺寸的概念、常用的标准尺寸和CAD软件中如何设置和使用这些尺寸。

一、CAD图纸尺寸的概念在CAD设计中，图纸尺寸是指在设计过程中所用到的纸张或画布的大小。

图纸尺寸以长和宽的单位表示，并通常以英寸（inches）或毫米（millimeters）为单位。

不同的项目和应用领域可能有不同的图纸尺寸要求，而这些要求往往由行业标准或项目规范所规定。

二、常用的标准图纸尺寸在CAD设计中，存在一些常用的标准图纸尺寸，这些尺寸通常是以ISO国际标准为基础制定的。

以下是几个常见的标准图纸尺寸：1. A系列尺寸A系列是最为常见的图纸尺寸系列，其采用均匀的尺寸比例，即长宽比为1:√2。

A0为最大尺寸，A1是A0的一半，以此类推。

以下是A系列尺寸的一些常见代表性尺寸：- A0：841 x 1189 mm- A1：594 x 841 mm- A2：420 x 594 mm- A3：297 x 420 mm- A4：210 x 297 mm2. B系列尺寸B系列图纸尺寸与A系列尺寸相似，但它们的尺寸比例不同。

B0为最大尺寸，B1是B0的一半，以此类推。

以下是B系列尺寸的一些常见代表性尺寸：- B0：1000 x 1414 mm- B1：707 x 1000 mm- B2：500 x 707 mm- B3：353 x 500 mm- B4：250 x 353 mm3. C系列尺寸C系列图纸尺寸也与A系列和B系列类似，但尺寸比例不同。

C0为最大尺寸，C1是C0的一半，以此类推。

以下是C系列尺寸的一些常见代表性尺寸：- C0：917 x 1297 mm- C1：648 x 917 mm- C2：458 x 648 mm- C3：324 x 458 mm- C4：229 x 324 mm4. 其他非ISO标准尺寸除了ISO标准的A、B、C系列尺寸外，CAD设计中还可能使用一些非ISO标准的图纸尺寸，这些尺寸更多地被应用于特定行业或项目需求。

标准CAD图纸尺寸大全图纸尺寸A0：1189毫米*841毫米 A1：841毫米*594毫米A2：594毫米*420毫米A3：420毫米*297毫米A4：297毫米*210毫米A5：210毫米*148毫米纸张幅面规格纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。

过去是以多少"开"（例如8开或16开等）来表示纸张的大小，现在我采用国际标准，规定以A0、A1、A2、B1、B2......等标记来表示纸张的幅面规格。

按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C系列，幅面规格为A0的幅面尺寸为841mm×1189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm×1414mm，幅面面积为 2.5平方米；C0的幅面尺寸为917mm×1279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A 系列和B系列。

若将A0纸张沿长度方式对开成两等分，便成为A1规格，将A纸张沿长度方向对开，便成为A2规格，如此对开至A8规格；B0纸张亦按此法对开至B8规格。

其中A3、A4、A5、A6和B4、B5、B6、B7种幅面规格为复印纸常用的规格。

A系列里面A0是最大的，但是全系列里面B0最大，C组纸张尺寸主要使用于信封。

A组纸张尺寸的长宽比都是1:√2，然后舍去到最接近的毫米值。

A0定义成面积为一平方米，长宽比为1:√2的纸张。

接下来的A1、A2、A3……等纸张尺寸，都是定义成将编号少一号的纸张沿著长边对折，然后舍去到最接近的毫米值。

B组纸张尺寸是编号相同与编号少一号的A组纸张的几何平均。

举例来说，B1是A1和A0的几何平均。

C组纸张尺寸是编号相同的A、B组纸张的几何平均。

举例来说，C2是B2和A2的几何平均。

一张A4大小的纸张可以刚好放进一个C4大小的信封。

如果把A4纸张对折变成A5纸张，那它就可以刚好放进C5大小的信封，同理类推。

GB/T 148-1997《印刷、书写和绘图纸幅面尺寸》A组A0 841×1189 A1 594×841 A2 420×594 A3 297×420A4 210×297 A5 148×210 A6 105×148 A7 74×105A8 52×74 A9 37×52 A10 26×37B组B0 1000×1414 B1 707×1000 B2 500×707 B3 353×500B4 250×353 B5 176×250 B6 125×176 B7 88×125B8 62×88 B9 44×62 B10 31×44C组C0 917×1297 C1 648×917 C2 458×648 C3 324×458C4 229×324 C5 162×229 C6 114×162 C7 81×114 C8 57×81 DL 110×220 C7/6 81×162。
