solidworks建立基准面的方法（原创实用版4篇）《solidworks建立基准面的方法》篇1在建立三维模型时，基准面是非常重要的设计元素，用于确定模型的位置和尺寸。

在SolidWorks 中，建立基准面的方法有多种，包括面平移、角度、基于点等方法。

这里将以面平移方法为例，介绍SolidWorks 中建立基准面的具体步骤：1. 打开SolidWorks 软件，双击桌面上的快捷方式打开软件。

2. 执行菜单文件-新建命令，选择零件，进入SolidWorks 的工作界面。

3. 在工作界面中选择一个基准面，点击工具栏中的参考几何体下方的实心三角形符号，选择基准面。

4. 建立基准面的主要参数有：要建立的基准面与原先的基准面的相对关系：平行、垂直、重合、修改基准面的距离等。

5. 在建立基准面时，可以通过选择不同的工具来实现不同的操作。

例如，可以使用“移动”工具来平移基准面，使用“旋转”工具来旋转基准面等。

6. 在完成基准面的建立后，可以使用“显示”工具来显示或隐藏基准面，以便于后续的设计工作。

总之，在SolidWorks 中建立基准面需要按照一定的步骤进行操作，不同的方法适用于不同的情况。

《solidworks建立基准面的方法》篇2在建立三维模型时，基准面是非常重要的设计元素，用于确定模型的位置和尺寸。

在Solidworks 中，建立基准面的方法有多种，以下是一些常用的方法：1. 基于已有的基准面建立新基准面：在Solidworks 中，可以通过选择已有的基准面，然后使用“新建基准面”命令来创建一个新的基准面。

在新建基准面对话框中，可以选择新基准面与原有基准面的相对位置关系，如平行、垂直、重合等。

2. 使用面平移建立基准面：在Solidworks 中，可以使用面平移命令来创建基准面。

首先选择一个面，然后使用面平移命令将该面平移到一个新的位置，从而创建一个新的基准面。

3. 使用角度建立基准面：在Solidworks 中，可以使用角度命令来创建基准面。

Solidworks2008上机操作第一章基本操作1.4上机指导（1）选取绘图平面（2）进入草图绘制（3）大致绘制草图（4）尺寸标注、添加几何关系（5）结束草图绘制（6）选用特征（7）添加零件属性以一个简单的模型为例，说明建立零件模型的全过程，完成如图1.12所示的模型。

（1）单击新建按钮，新建一个零件文件，并选前视基准面作为草图的绘制平面。

（3）绘制草图并标注尺寸：（4）单击拉伸凸台基体按钮：（6）保存零件到指定文件夹，完成该产品的设计操作。

1.52操作题：第二章绘制草图2.3上机指导Solid works是一个尺寸式驱动式的绘图软件，因此绘图的方式和以前传统的绘图方式有很大的不同，在绘制草图的过程中应注意以下几个原则。

根据建立特征的不同以及特征间的相互关系，确定草图的绘图平面和基本形状。

零件的第一幅草图应该以原点定位，从而确定特征在空间的位置。

每一幅草图应尽量简单，不要包含复杂的嵌套，有利于草图的管理和特征的修改。

2.3.1中心线、直线练习绘制如图2.9所示草图。

提示：在绘制草图时，中心线非常重要，尤其对于形状对称的图形，利用中心线和镜向命令，能提高作图效率和准确性。

中心线还可用来给图元（即图形元素）定位和标注尺寸，但不影响零件特征的创建。

2.3.2圆中心线、圆、圆角练习。

2.3.3草图综合练习2.4.2操作题：绘制如下图所示的各个草图第三章拉伸和旋转特征3.3上机指导3.3.1方形烟灰缸设计（1）草图绘制（2）拉伸凸台基本并拨模（5）向下拉伸切除20mm（4）上表面等距草图（3）拉伸参数设置（6）最终结果，陈列切除12的圆，面圆角2，抽壳13.3.3大雁设计(1)绘制草图（2）旋转凸台基本得到模型（4）接伸凸台基本（6）拉伸凸台基本（8）拉伸凸台基本（10）拉伸切除得到眼睛（11）选取上视基准面绘制草图，利用分割线制作颈部最终效果图。

3.3.4五角星设计说明五角星设计有两种方法，此方法应该是最笨的一种，做完这种方法再说明另一种方法。

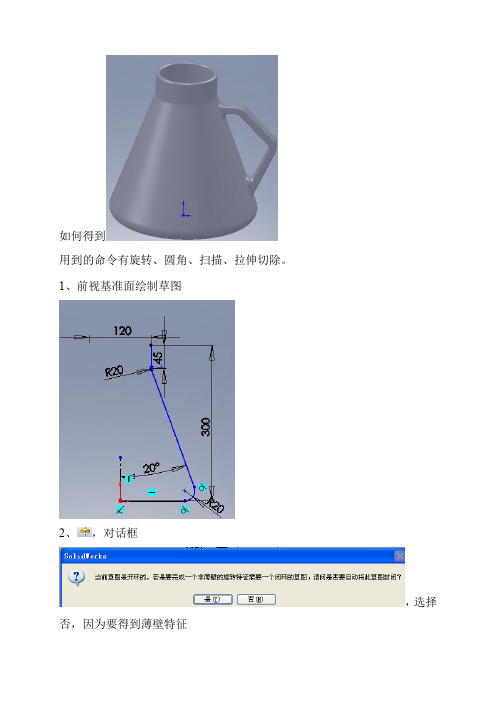

如何得到
用到的命令有旋转、圆角、扫描、拉伸切除。

1、前视基准面绘制草图
2、，对话框
，选择否，因为要得到薄壁特征
得到，得到
即
3、选择圆角，，，即
4、前视基准面绘制把手草图
即
5、退出草图编辑，插入基准面
6、在新建基准面上绘制草图
7、退出草图绘制，点击扫描，，得到
，即
放大把手位置可看到，连接部分需要修改
8、对扫描特征进行修改，去掉合并结果，使把手成为独立的实体，然后进行修改
9、前视基准面绘制草图
10.单击拉伸切除，所选实体为把手，得到
11、单击拉伸，选择如图所示面，单击转换实体，退出草图，得到
，得到，即，同理得到
12、单击圆角，，即，得到。

SolidWorks怎么建⽴基准轴？
SolidWorks绘制零件时，时常需要建⽴基准轴，特别在画旋转体时。

基准轴⽐基准⾯常⽤，那么SolidWorks如何建⽴基准轴呢？下⾯与⼤家⼀起分享。

1、运⾏Solidworks软件：⿏标左键双击Solidworks软件的快捷⽅式图标，进⼊Solidworks界⾯。

2、新建零部件：进⼊Solidworks界⾯后，⿏标左键单击⽂件--新建--零件--确定。

3、建⽴基准轴：单击“参考⼏何体”下拉列表，选择基准轴。

4、基准轴定义：单击基准轴之后，界⾯左侧跳出基准轴的对话框，五个确定直线的选项根据情况进⾏选择。

此处选择两平⾯，以后视基准⾯和上视基准⾯为参考（参考也可以为⾃⼰画的零件的点或线或⾯）。

5、两平⾯：分别选择后视基准⾯和上视基准⾯。

此处为参考，也可以选择其他定义项。

6、基准轴选项确定：两平⾯设置好后，单击√退出。

7、基准轴修改：单击基准轴，选择编辑，即可进⼊修改。

solidworks曲面建基准面
SolidWorks是一种功能强大的三维计算机辅助设计软件，可以用于创建复杂的图形和实体模型。

在SolidWorks中，曲面建基准面是一种常见的操作，它可以帮助用户在设计中确定曲面的位置和形状。

要建立曲面基准面，需要按照下列步骤进行操作：
1. 打开SolidWorks软件，并创建新的零件文档。

2. 选择曲面建立工具，在工具栏中点击“曲面”功能按钮，在下拉菜单中选择“基准面”。

3. 在基准面选项卡中选择“缩放曲面”选项。

这个选项可以让用户调整曲面的比例，使其更适合当前操作。

4. 在接下来的“曲面类型”选项卡中，选择要创建的曲面类型和曲面连通方式。

这些选项包括平面、球面、圆柱面和圆锥面等。

5. 在“位置”选项卡中，调整曲面的位置和方向，确保它与其他零件或曲面的位置相符。

6. 确认基准面的设置，并保存零件文档。

用户可以使用此基准面作为其他曲面或实体的参考。

在实际应用中，曲面基准面的建立对于复杂零件的设计非常重要。

通过建立曲面基准面，用户可以更准确地控制曲面的形状和位置，提高设计的精度和效率。

另外，SolidWorks还提供了丰富的工具和功能来帮助用户优化曲面的形状和特征，包括曲面修整、曲面校核和曲面缝合等功能。

总之，曲面建基准面是SolidWorks中非常重要的一项功能，它可以帮助用户更好地掌握曲面的形状和位置，提高设计的质量和效率。

用户可以根据具体的需求选择不同的曲面类型和曲面连通方式，并使用丰富的工具和功能对曲面进行进一步优化和修整，确保设计的精度和可靠性。

SolidWorks建模步骤：大吊钩
1.前视基准面，草绘图形。

2。

前视基准面。

草绘图形如下，这是放样时的两条引导线
尺寸106的位置改为虚线，
3.创建新基准面。

参考上视基准面，第二参考：图中紫色点。

4.创建新基准面2。

参考上视基准面，第二参考：图中紫色点。

5.创建基准面3。

参考前视基准面，第二参考：图中紫色线段。

6.在基准面1上草绘圆。

（放样的轮廓）
7.在基准面2上草绘圆。

（放样的轮廓）
8.在上视基准面草绘轮廓如下：
轮廓要与两条引导线穿透或相交，不然放样时会出错。

9.右视基准面，草绘放样轮廓如下：
10.上视基准面，草绘圆。

（放样轮廓）
11.在基准面3上草绘圆。

（放样轮廓）
12.放样。

依次点6个轮廓，再点两条引导线。

13.圆顶。

14.前视基准面。

草绘如下：
15.拉伸凸台，两侧对称，深度33 。

16.点上一步拉伸凸台的面，草绘圆。

注意两个交点。

17.拉伸切除。

镜像另一侧。

18.拉伸切除一个圆孔。

直径20 。

第1章球阀零件的建模过程1.1 阀体1 在上视基准面上绘制两个半径不同的圆，然后在小圆上画一个小圆，然后按90度圆周整列4个，最后拉升该草图。

2 在阀体底部上绘制草图，，然后以该表面为基准面建立一个距该面6mm的基准面并在该基准面上绘制一圆，然后通过放样得到过度面。

3 以放样得到的面为基准面分别绘制半径为35.5和30.5mm的圆，然后拉升27mm高。

4 在该圆环表面上绘制如下图草图，然后拉升一定高度。

5 建立基准面3绘制矩形突起草图，然后拉升。

6 在基准面4上绘制与填料压盖相配合的突起并向外拉升，然后绘制螺纹孔。

8 内孔，倒角以及小型凹槽绘制过程略。

- 1 -- 2 -1.2 阀芯1 在草图上绘制半圆，然以后通过“旋转”得到如图所示球。

2 建立基准面1，绘制半圆弧然后拉升得到圆弧槽。

3 在距球上端距离为R处建立基准面，然后在该基准面上绘制一圆，通过拉升切除得到一通孔。

4 选中通孔内表面，通过"抽壳"得到内部空心的圆球。

- 3 -1.3 阀盖1 在上视基准面上绘制两个半径不同的圆，然后在小圆上画一个小圆，然后按90度圆周整列4个，最后拉升该草图得到阀盖底部。

2 一阀盖底部上表面为基准面绘制一小圆，然后拉升一定高度，然后该圆柱面上绘制阀盖顶部草图，最后拉升8mm。

3 最后绘制通孔（步骤略）。

- 4 -- 5 -1.4 填料压盖1 在上视基准面上绘制一个半径为的圆和两个半径为的圆，然后绘制两个分别与小圆同圆心的圆，通过添加几何关系（固定-相切）再将其多余的线剪切，最后得到如图草图。

2 选择“拉升”将草图拉升指定高度。

以上表面为基准面绘制圆，并拉升指定高度如图。

- 6 -1.5 阀杆1 在圆柱表面绘制一个半圆，然后选择拉伸切除。

2 选择实体镜像从而把另一面也切除。

3 在前视基准面绘制一个圆拉伸。

1.6 扳手1 在上视基准面上绘制一圆和正方形，然后通过“拉升”工具拉升一定高度。

2 在距中心一定距离处建立基准面1，然后在该面上绘制绘制一个与水平面成30度角的矩形（高为8mm)，通过“拉升”工具拉升一定高度(距离中心45mm）。
