WCDMA R4核心网容灾技术的探讨摘要：本文介绍了WCDMA R4核心网网络容灾的几种常见的实现方式：双归属容灾技术、Mini-Flex 技术和Iu-Flex技术，在对每种技术详细分析的基础上进行了对比分析，指出了每种技术的优缺点，为运营商根据不同情况选择核心网网络容灾方案提供了参考。
关键字：核心网，双归属，Mini-Flex，Iu-Flex，区域池1、概述随着R4设备容量的增大，如何避免单点故障造成的大面积业务中断成为运营商日益关注的问题。
Iu接口作为无线网与核心网的连接点，其安全性关系到本地业务的正常运行。
在R5以前，Iu接口的网络结构为树形结构，下级节点只能被一个上级节点控制。
如果MSC Server发生故障，则其管理的MGW和RNC都不能正常工作，将造成服务区内业务的中断。
为了避免Iu接口的单点故障，MGW双归属、Iu-Flex作为R4和R5阶段引入的功能，可以提高网络的灵活性、可靠性和安全性。
2、几种双归属容灾技术双归属（Dual Homing）解决方案是专用于保证网络安全的专用安全方案，用于提高MSC Server的安全性，包括1+1主备、1+1互备、N+1主备三种工作模式。
2.1、1+1主备模式双归属1＋1主备模式是指：主Server与备Server同时运行相同的软件和数据，备用Server可以认为是主用Server的镜像，备用Server与外部网元如HLR/SCP/SMSC/STP的信令链路处于非激活态，一旦主用Server出现故障，备用Server将激活，MGW注册接入新的Server，以保证网络继续正常运行。
2.2、1+1互备模式双归属1+1互备模式中，两个Server都预留部分资源给对方作为非激活态的资源，一旦对方Server出现故障，就激活预留的资源，接管对方管理的MGW等资源。
把两个原来独立运行的端局合而为一，涉及到多信令点、多MSC Address、多VLR Address等复杂的配置。
资料编码阵列双活华为双活数据中心解决方案技术建议书2016年3月11日华为技术有限公司版权所有© 华为技术有限公司2014。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部,并不得以任何形式传播。
商标声明和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标,由各自的所有人拥有.注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因,本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导,本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
华为技术有限公司地址:深圳市龙岗区坂田华为总部办公楼邮编：518129网址：客户服务邮箱:客户服务电话：0755—28560000 4008302118客户服务传真：0755—28560111目录1适用场景（供参考，实际使用删除） (5)1。
1文档适用场景说明 (5)1。
2版本更新 (5)2概述 (6)2。
1项目背景 (6)2。
1.1项目概述 (6)2。
1.2建设总体要求 (6)2.2需求分析 (7)2。
2。
1需求分析 (7)2.2.2现状分析 (8)2.2.3建设目标(适用于升级改造） (9)2.2.4方案设计原则 (9)3存储双活架构选择 (10)3.1存储双活架构选择 (10)3。
1.1存储双活架构描述 (10)3。
1。
2业界存储双活技术路线 (10)3.1.3存储双活架构对比 (10)4系统方案设计 (13)4。
1整体架构设计 (13)4.1。
1方案描述 (13)4.1。
2存储双活架构的要求 (14)4.2存储双活方案详细设计 (16)4。
2。
1虚拟化存储双活设计 (16)4。
2.2双活读策略设计 (17)4.2.3优选路径设计 (17)4。

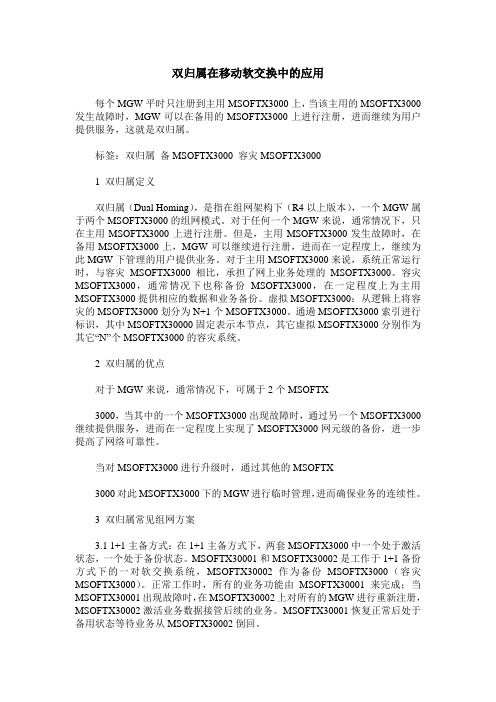

双归属在移动软交换中的应用每个MGW平时只注册到主用MSOFTX3000上，当该主用的MSOFTX3000发生故障时，MGW可以在备用的MSOFTX3000上进行注册，进而继续为用户提供服务，这就是双归属。
标签：双归属备MSOFTX3000 容灾MSOFTX30001 双归属定义双归属（Dual Homing），是指在组网架构下（R4以上版本），一个MGW属于两个MSOFTX3000的组网模式。
对于任何一个MGW来说，通常情况下，只在主用MSOFTX3000上进行注册。
但是，主用MSOFTX3000发生故障时，在备用MSOFTX3000上，MGW可以继续进行注册，进而在一定程度上，继续为此MGW下管理的用户提供业务。
对于主用MSOFTX3000来说，系统正常运行时，与容灾MSOFTX3000相比，承担了网上业务处理的MSOFTX3000。
容灾MSOFTX3000，通常情况下也称备份MSOFTX3000，在一定程度上为主用MSOFTX3000提供相应的数据和业务备份。
虚拟MSOFTX3000：从逻辑上将容灾的MSOFTX3000划分为N+1个MSOFTX3000。
通過MSOFTX3000索引进行标识，其中MSOFTX30000固定表示本节点，其它虚拟MSOFTX3000分别作为其它“N”个MSOFTX3000的容灾系统。
2 双归属的优点对于MGW来说，通常情况下，可属于2个MSOFTX3000，当其中的一个MSOFTX3000出现故障时，通过另一个MSOFTX3000继续提供服务，进而在一定程度上实现了MSOFTX3000网元级的备份，进一步提高了网络可靠性。
当对MSOFTX3000进行升级时，通过其他的MSOFTX3000对此MSOFTX3000下的MGW进行临时管理，进而确保业务的连续性。
3 双归属常见组网方案3.1 1+1主备方式：在1+1主备方式下，两套MSOFTX3000中一个处于激活状态，一个处于备份状态。
5G核心网容灾方案5G核心网容灾方案摘要：随着国内各大运营商加快建设5G网络，5G核心网的建设成为5G网络建设的关键，由于5G核心网对于网络可靠性要求高，所以5G核心网容灾方案显得尤为重要。
本文旨在研究5G核心网的容灾方案，提升5G核心网部署的可靠性。
关键字：容灾；5G核心网1 引言5G核心网已经在全球范围内部署，相比传统移动通信的核心网，有大容量和高集成度的特点，一旦核心网设备发生故障，就会对网络服务的质量带来很大影响。
因为如何通过容灾技术提高网络可靠性，成为建设一个高可靠性5G核心网的关键，也越来越成为运营商关注的重点。
2 5G核心网概述5G核心网部署方案有两种：非独立组网（NSA）和独立组网（SA）。
目前北美、日韩、欧洲运营商均倾向于先部署NSA （Option-3）、后期再演进到SA的5G部署策略，现网的物理和虚拟化网元均可软件升级支持NSA，利旧现网架构、接口、网管、计费和运维体系。
中国移动是3GPP SA（Option-2）标准化的主要贡献者，全新的架构和接口（服务化架构SBA）、全新的网元形态（虚拟化架构，现网核心网的物理网元不可升级支持；只有部分不涉及SBA 架构的网元，可以在5GC继续使用）[3]。
3 基于NFV核心网容灾方式5G核心网中NFV（网络功能虚拟化）作为重要的关键技术，可以帮助运营商实现业务的灵活部署、自动化管理，因此NFV可靠性十分重要。
3.1 虚拟网元层容灾虚拟网元层功能包括VNF（虚拟化的网络功能），VNF应用层容灾，首先考虑同厂家设备进行备份。
如果采用POOL方式进行网元容灾，首选业务各50%的分流方式，次选主备区域99:1的温备方式；1+1 主备/主互备方式网元容灾首选业务就近接入主用侧方式入网。
网络建设初期，建议控制面网元采用逻辑分省，专省专用的方式，初始容量对标现网，不易超大。
为保证真正容灾效果，两大区硬件资源至少满足实际业务需求的100%预留，相应传输，信令转接网元做相应资源预留。
互联网行业中的网络容灾与灾备策略互联网行业作为现代社会信息化的重要组成部分，承载着大量的网络流量和重要数据，因此成为许多潜在威胁和风险的目标。
为了保障互联网服务的稳定性和可靠性，网络容灾与灾备策略变得至关重要。
一、什么是网络容灾与灾备策略网络容灾（Network Disaster Recovery，简称NDR）是指在灾害发生时，对网络设施、网络连接和网络系统进行保护和恢复的措施。
灾备策略（Disaster Recovery Strategy，简称DR）则是指为了迅速恢复业务连续性，减少灾害对业务的影响而采取的计划和步骤。
网络容灾与灾备策略是互联网行业保障网络服务连续性和可靠性的重要手段，通过合理的规划和准备，能够降低网络中断、数据丢失以及业务损失的风险。
二、网络容灾与灾备策略的重要性1. 降低业务中断风险：无论是自然灾害还是人为破坏，都可能导致网络设备或关键系统的故障，从而造成业务中断。
采取网络容灾与灾备策略可以快速恢复网络服务，最大程度降低业务中断的风险。
2. 保护数据安全：网络容灾与灾备策略不仅仅是针对网络设备的保护，还包括对关键数据的备份和恢复策略。
在灾害发生时，备份数据能够帮助迅速恢复业务，并保护关键数据的安全。
3. 提高用户满意度：网络容灾与灾备策略能够保障网络服务的稳定性和可靠性，减少故障和业务中断对用户造成的影响，提高用户满意度。
三、网络容灾与灾备策略的关键措施1. 多地数据备份：在多个地理位置建立数据备份中心，可以避免单一地点的故障对数据安全的影响。
2. 冗余网络架构：采用冗余网络架构，包括冗余的网络设备、冗余的网络链路和冗余的网络服务提供商，能够在一部分网络故障时实现自动切换，并保证网络的连续性。
3. 弹性计算和存储：利用云计算和存储技术，将计算和存储资源弹性扩展到多个地点，实现快速恢复和业务连续性。
4. 流量负载均衡：通过使用流量负载均衡技术，将网络流量分散到多个服务器上，实现资源的合理利用和容灾备份。
双活容灾方案概述双活容灾方案是一种旨在保证系统高可用性和业务连续性的解决方案。
通过在不同地理位置部署多台服务器，并将其配置为主备模式，可以实现在主服务器故障时，自动切换到备份服务器以确保业务的顺利进行。
本文将介绍双活容灾方案的基本原理、常见的实现方式以及应用场景。
基本原理双活容灾方案的基本原理是通过在主服务器和备份服务器之间实现数据同步和状态同步，实现主备切换的自动化。
在正常情况下，主服务器负责处理业务请求，并将数据和状态同步到备份服务器。
当主服务器发生故障时，备份服务器会自动接替主服务器的角色，继续处理业务请求，从而实现业务的连续性。
实现方式双活容灾方案可以通过多种实现方式来达到高可用性和业务连续性的目标。
以下是一些常见的实现方式：1. 双机热备双机热备是最基本的双活容灾方案。
在双机热备方案中，主服务器和备份服务器配置相同的硬件和软件环境，业务数据实时同步到备份服务器上。
当主服务器发生故障时，备份服务器会立即接管主服务器的角色，并继续处理业务请求。
这种方案实现简单，容易理解和管理，但成本相对较高。
2. Active-Standby 方案在 Active-Standby 方案中，主服务器和备份服务器处于待命状态，只有主服务器处于活动状态处理业务请求。
备份服务器实时同步主服务器上的数据和状态，并且可以接收来自主服务器的心跳检测，以便在主服务器故障时及时接替其角色。
这种方案灵活性较高，可以根据实际业务需求进行配置和调整。
3. Active-Active 方案Active-Active 方案是一种更为复杂的双活容灾方案。
在这种方案中，同时存在两个主服务器，每个主服务器都能够独立地处理业务请求。
主服务器之间实时同步数据和状态，从而实现业务的高可用性和负载均衡。
这种方案适用于对性能和吞吐量要求较高的业务场景，但也需要更复杂的配置和管理。
应用场景双活容灾方案适用于对业务连续性要求较高的场景，尤其是关键业务系统和在线服务。
网络规划中如何实现网络设备的容灾备份随着互联网的普及和发展，网络设备在我们的生活中扮演了越来越重要的角色。
无论是家庭网络还是企业内部网络，网络设备的稳定性和可靠性都是至关重要的。
如果遇到网络设备故障或者网络中断，将直接影响到我们的正常生活和工作。
因此，在网络规划中实现网络设备的容灾备份显得尤为重要。
本文将从多个方面探讨如何实现网络设备的容灾备份。
一、设备冗余设备冗余是实现网络设备容灾备份的重要手段之一。
通过增加冗余设备来备份主设备，一旦主设备发生故障，冗余设备可以立即接管工作，确保网络的正常运行。
常见的设备冗余实现方式有两种：主备设备和负载均衡设备。
主备设备是指在网络中设置一个主设备和一个备份设备，主设备负责正常的网络运行，备份设备处于待命状态。
一旦主设备发生故障，备份设备会立即接管工作，确保网络的连续性。
这种方式适用于对网络连续性要求较高的场景，如金融机构的网络交易系统。
备份设备可以是实体设备，也可以是虚拟机等虚拟设备。
负载均衡设备是指将工作负载均匀分布到多个设备上，确保每个设备在相同的负载下工作，提高设备的性能和可靠性。
通过负载均衡设备，即使某个设备发生故障，其他的设备还可以继续工作，确保网络的正常运行。
二、数据备份除了设备冗余之外，数据备份也是网络设备容灾备份的重要手段之一。
在网络规划中，及时备份重要的数据和配置文件可以在设备故障时快速恢复网络服务。
数据备份可以采用不同的方式，如定期备份、实时备份等。
定期备份可以在每天的固定时间点备份数据和配置文件，保障数据的更新和完整性。
实时备份可以通过开启数据同步和镜像功能，实时将数据和配置文件备份到其他设备或存储介质上，确保数据的连续性和完整性。
另外，数据备份也需要注意备份的存储和隔离。
备份数据应存储在不同的地点或设备上，以防止设备故障或灾害导致的数据损失。
同时，备份数据应与网络设备隔离，以防止病毒或黑客攻击对备份数据造成破坏。
三、监控和报警在网络规划中，监控和报警系统可以帮助及时发现设备故障并采取相应的措施。
