2021防火桥架国家标准

桥架厚度标准要求一、桥架厚度标准的重要性。

1.1 桥架就像建筑的经脉。

桥架在建筑电气系统里，那可是起着非常关键的作用，就如同人的经脉一样。

它承担着敷设电缆、电线的任务，要是桥架质量不过关，那就像人的经脉堵塞或者脆弱不堪一样，整个电气系统都得乱套。

1.2 厚度决定安全与寿命。

桥架的厚度标准可不是随便定的。

厚度足够，桥架就结实，能够稳稳地承载电缆。

这就好比盖房子，地基打得厚、打得牢，房子才能长久安稳。

桥架厚度不够，在日常使用中就容易变形、损坏，这会带来极大的安全隐患。

一旦桥架出问题，那电缆可就跟着遭殃，很可能引发电气故障，甚至火灾等严重后果。

二、不同类型桥架的厚度标准。

2.1 钢制桥架。

钢制桥架是比较常见的一种。

一般来说，按照标准要求，桥架的厚度根据其规格大小有不同的数值。

例如，桥架宽度比较小的时候，厚度可能相对薄一点，但也得达到一定的下限。

如果桥架宽度较大，那对厚度的要求就更高了。

这就像小马拉小车和大马拉大车的区别，车越大，马就得越强壮。

不能为了节省成本就偷工减料，这可是犯了建筑行业的大忌，“偷鸡不成蚀把米”啊。

2.2 铝合金桥架。

铝合金桥架由于其材质的特性，在厚度标准上也有独特的要求。

铝合金桥架既要考虑到自身的强度，又要兼顾其轻便性。

它的厚度标准是在保证足够强度来承载电缆的同时，利用铝合金的优势，使桥架便于安装等。

就像穿衣服，得合身才行，厚度太厚浪费材料且增加不必要的重量，太薄又不能很好地发挥作用。

2.3 玻璃钢桥架。

玻璃钢桥架的厚度标准则更多地要考虑到其耐腐蚀性等特殊性能。

它的厚度得保证在各种复杂环境下，比如潮湿、有腐蚀性气体的环境中，能够长时间保持完好无损。

这就要求它的厚度能够支撑起这种特殊的使命，不能“打肿脸充胖子”，必须实实在在达到标准。

三、遵循桥架厚度标准的实际操作。

3.1 生产环节的严格把关。

在桥架的生产过程中，生产厂家就得把好关。

这就像厨师做菜，食材的质量得保证，每一道工序都不能马虎。

耐火桥架技术标准全文共四篇示例，供读者参考第一篇示例：耐火桥架技术标准是指在建筑物内布设电气线路时所采用的耐火性能符合相关标准要求的桥架系统。

耐火桥架技术标准的制定意义重大，可以确保建筑物内电气线路在发生火灾时仍能正常运行，起到保护生命和财产安全的作用。

一、耐火桥架的材料选择在耐火桥架技术标准中，对桥架的材料选择有着严格的规定。

一般来说，耐火桥架应选用具有较高耐火性能的材料，如钢质桥架、防火涂料等。

钢质桥架具有较高的耐火性能，一般可达到2小时以上的耐火时间，能够有效地阻止火灾的传播。

防火涂料也是一个常用的耐火桥架材料，其耐火性能大多在1-2小时之间。

二、耐火桥架的安装要求在耐火桥架技术标准中，还对桥架的安装要求进行了规定。

为确保耐火桥架的性能，安装时应按照相关标准及规范进行，确保桥架的每一个连接部位都能达到预期的耐火效果。

在安装过程中应注意桥架之间的间距，保证桥架的稳固性和耐火性能。

三、耐火桥架的通风设计在耐火桥架技术标准中，也要求对桥架的通风设计进行规定。

为了确保电气线路在发生火灾时不会受到烟气的影响，通风设计是非常重要的。

一般情况下，通风设计包括桥架的开口设计、通风孔的设置等，以确保在火灾发生时电气线路仍能正常运行。

在耐火桥架技术标准中，对桥架的标识要求也进行了规定。

桥架的标识应清晰明确，标明桥架的材质、规格、耐火性能等信息，以方便检查和维护。

标识的设置位置也应符合相关标准要求，确保查看和识别的便利性。

在耐火桥架技术标准中，对桥架的检测要求也进行了规定。

一般来说，桥架的耐火性能应定期进行检测，以确保其性能符合要求。

检测包括耐火时间测试、连接部位的检查等内容，以确保桥架在发生火灾时能够发挥其应有的作用。

第二篇示例：耐火桥架技术标准是针对建筑工程中耐火桥架的设计、安装、运行和维护等方面的规范集合。

耐火桥架是一种在建筑物内部安装电缆、电线等电力线路的支架，具有防火、耐高温等特性，能够保证建筑物内电力线路的安全运行，减少火灾的危害。

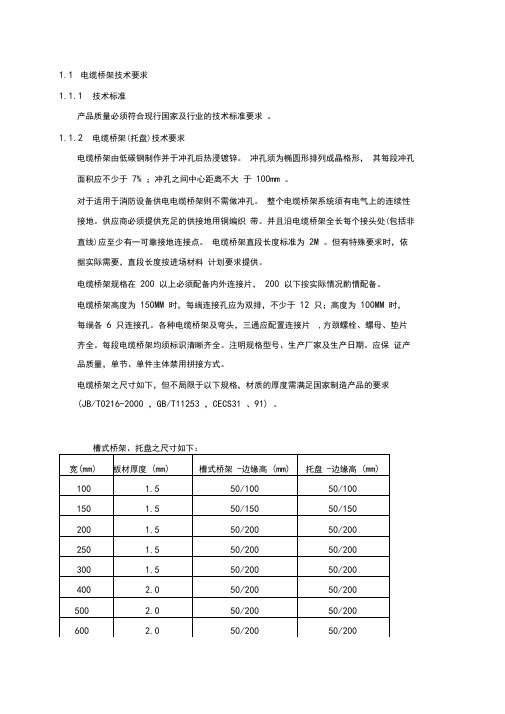

1.1电缆桥架技术要求1.1.1技术标准产品质量必须符合现行国家及行业的技术标准要求。

1.1.2电缆桥架(托盘)技术要求电缆桥架由低碳钢制作并于冲孔后热浸镀锌。

冲孔须为椭圆形排列成晶格形，其每段冲孔面积应不少于7% ；冲孔之间中心距离不大于100mm 。

对于适用于消防设备供电电缆桥架则不需做冲孔。

整个电缆桥架系统须有电气上的连续性接地。

供应商必须提供充足的供接地用铜编织带。

并且沿电缆桥架全长每个接头处(包括非直线)应至少有一可靠接地连接点。

电缆桥架直段长度标准为2M 。

但有特殊要求时，依据实际需要，直段长度按进场材料计划要求提供。

电缆桥架规格在200 以上必须配备内外连接片，200 以下按实际情况酌情配备。

电缆桥架高度为150MM 时，每端连接孔应为双排，不少于12 只；高度为100MM 时，每端各6 只连接孔。

各种电缆桥架及弯头，三通应配置连接片,方颈螺栓、螺母、垫片齐全。

每段电缆桥架均须标识清晰齐全。

注明规格型号、生产厂家及生产日期。

应保证产品质量，单节、单件主体禁用拼接方式。

电缆桥架之尺寸如下，但不局限于以下规格，材质的厚度需满足国家制造产品的要求(JB/T0216-2000 ，GB/T11253 ，CECS31 、91) 。

槽式桥架、托盘之尺寸如下：所有夹紧螺栓，螺帽，垫片等均须热浸镀锌。

所供桥架托盘均配齐与槽体相同材质的盖板。

线槽、盖板需设置锁扣、压盖板。

桥架隔板材质、材料性能与所报桥架规格相适应。

1.1.3电缆梯架技术要求电缆梯架必须无需在工地钻孔并须尽量减少在工地切断的可能。

电缆梯架制造需满足JB/T10216-2000 ，GB/T11253 ，CECS31-91 等的标准要求。

电缆梯架须由热浸镀锌低碳钢制作。

电缆梯架的两条边框至少必须为40 毫米高其顶缘须卷边以增加强度。

梯级的中心间隔约为300 毫米，并具有一定的宽度以用不同的方法固定电缆包括尼龙带扣，鞍型夹，冲孔带，电缆夹等固定夹。

弱电工程防火桥架知识点汇总普通电缆桥架或防火烟蔓延的电缆桥架外壳加防火隔层、外壳涂防火涂料，能有效地隔绝空气，达到隔热效果，能达到火灾在规定时间内热能传达到内部，防火电缆桥架能正常运行。

此外，使用高环保颜料使桥梁上的防火涂料具有无毒、无污染、防火、防水和耐油性的特性。

一般用于敷设：电力电缆、通信信号电缆等。

防火桥架的防火性能：防火桥架执行标准应符合 JB/T 10216-2013《电控配电用电缆桥架》、GB 8624-2012《建筑材料及制品燃烧性能分级》、CECS24:90《钢结构防火涂料使用技术规范》。

防火桥架与普通桥架使用环境不同：1.防火桥架使用环境：在项目中，消防工程部分，对消防设备配电线路等会有防火要求，而防火桥架就具备这个防火性能，表面有一层结霜感的防火漆层，起到防火、隔热、阻燃效果。

2.普通桥架使用环境：钢制镀锌电缆桥架主要用于室内干燥环境下安装，镀锌也称为“电镀锌/冷镀锌”其防腐效果相比其他材质的桥架差一点，不过使用普通钢制镀锌桥架在室内干燥环境安装，是足以满足防腐要求的了，镀锌桥架毕竟成本低。

防火桥架与普通桥架要求不同：1、防火桥架要求：地下车库防火桥架耐火时间要求大于1小时，关于有防火要求的地段，防火桥架防火性能应符合CECS24:90《钢结构防火涂料使用技术规范》。

2、普通桥架要求：在工程设计中，应根据经济合理性、技术可行性、运营安全性等要素归纳桥架安装位置，确认最佳计划，并充分满足施工装置、维护修理、电缆线敷设的要求。

普通桥架标准依据《TCECS 31-2017 钢制电缆桥架工程技术规程》。

防火桥架型号：防火槽式电缆桥架：防火槽式桥架是由镀锌槽式桥架通过加工外表处理一层防火涂料出产而成，并且选用了高环保颜料使得桥架上的防火涂料具有无毒、无污染，耐火、耐水、耐油….的功能。

防火梯式电缆桥架：防火梯式桥架是用原材料电镀锌梯式桥架出产成型后，再进行防火烤漆加工，选用的是无毒型胀大防火涂料，该涂料可针对性的进行维护电缆，外表会有磨砂感，并且密度小、导热系数较低，具有优秀的隔热性。

《民用建筑桥架防火要求》同学们，今天咱们来聊聊民用建筑桥架防火的事儿。

你们想想，咱们住的房子、上学的学校，这些民用建筑里都有好多电线、电缆。

为了让这些线路安全地走，就有了桥架。

那桥架要是着了火，可不得了！所以得有防火的要求。

比如说，桥架的材料得能防火。

我给你们讲个事儿，有个小区，他们用的桥架材料不太好，结果有一次电线短路，火苗一下就起来了，差点把整栋楼都烧着。

后来重新换了好的防火材料做的桥架，就安全多了。

还有啊，桥架的安装位置也有讲究。

不能放在容易着火的地方，要离火源远远的。

就像我们在教室里，不能把书包放在火炉旁边一样。

另外，桥架里面的电线不能乱七八糟地堆着，得整理好，不然容易发热起火。

同学们，这些防火要求很重要，能保护我们的家更安全呢！《民用建筑桥架防火要求》同学们，咱们接着说民用建筑桥架防火的要求。

有一回，我去一个朋友家玩，他们家附近在盖新的大楼。

我看到工人们在安装桥架的时候，特别小心。

他们先选了防火性能好的桥架，还在桥架外面涂了一层防火的涂料。

我就好奇地问工人叔叔，为什么要这么做。

叔叔说，这是为了万一有火，桥架能多撑一会儿，给大家逃生的时间。

而且，他们把桥架安装在通风好的地方，这样不容易积热。

就像我们热了要吹吹风一样，桥架也需要好的环境。

同学们，这些都是为了让我们住的房子更安全，你们说是不是很重要呀？《民用建筑桥架防火要求》同学们，咱们再深入讲讲民用建筑桥架防火要求。

比如说，桥架得有防火的隔板。

我听说过一个例子，有栋大楼，因为桥架没有隔板，着火的时候火一下子就串过去了，很快就蔓延开了。

后来新建的楼，都给桥架装上了隔板，就像给桥架穿上了一层防火的铠甲。

还有，要经常检查桥架。

就像我们要定期检查书包里的东西一样。

有个小区，物业人员定期检查桥架，及时发现了一些老化的电线，换了新的，避免了可能发生的火灾。

同学们，咱们要多了解这些知识，让我们身边的环境更安全。

电缆桥架的防火要求篇一电缆桥架的防火要求各位朋友，咱今天就好好唠唠这“电缆桥架的防火要求”。

为啥要整这么一出呢？这可关系重大啊！您想，电缆桥架里走的那可都是关乎各种设备正常运行的关键线路，一旦着火，那不得乱套？所以，为了保障安全，咱得把这防火要求整得明明白白的。

首先说材料选择。

咱得挑那些防火性能杠杠的材料，比如用**防火型的桥架**，这就好比给电缆穿上了一层“防火铠甲”。

而且这材料的耐火等级，最低也得达到1 小时以上，您说是不是？要是材料不过关，那不是给自己找麻烦嘛？然后是桥架的结构设计。

桥架得有良好的通风性，不然热气闷在里面，那不就跟个“蒸笼”似的，容易出问题。

还有啊，桥架的连接处得密封严实，不能有缝隙，要不然火不就顺着缝钻进去啦？再说说防火封堵。

这可重要得很呐！桥架穿过防火分区、楼板和墙壁的地方，都得进行严严实实的封堵，就像给它们装上“防火墙”。

封堵材料也得是专门的防火材料，可别随便找点东西糊弄。

还有防火涂层，这就像是给桥架化了个“防火妆”。

涂层的厚度和质量都得达标，不然这妆化了可就不好看啦，防火效果也大打折扣。

最后咱强调一下，这些防火要求可不是说着玩的。

要是不遵守，万一出了火灾，那损失可就大了去了，到时候哭都没地儿哭。

所以大家都得把这些要求放在心上，认真执行，才能确保万无一失。

篇二电缆桥架的防火要求嘿，朋友们！今天咱们来好好聊聊“电缆桥架的防火要求”。

为啥要聊这个？您想想，要是电缆桥架着了火，那可不是闹着玩的，没准儿整个大楼都得遭殃！所以，这防火要求必须得重视起来。

先讲讲安装要求。

安装的时候，桥架与易燃物得保持一定的距离，这就好比跟危险分子划清界限。

距离多少合适呢？至少 1 米以上！别嫌麻烦，这是为了安全着想。

再说说防火隔板。

桥架内部得安装防火隔板，把电缆分隔开，**就像给它们分了“单间”**，一旦着火，也不会“火烧连营”。

这隔板的材质和厚度都有讲究，得能经得起考验。

还有电缆的敷设。

电缆不能乱七八糟地堆在一起，得排列整齐，有序敷设。

2021年电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。

(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。

(4)确定___方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。

(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。

4、电缆桥架___要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

(2)电缆桥架与用电设备交越时,其间的净距不小于___m。

(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于___m。

(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。

直线段：注明全长、桥架层数、标高、型号及规格。

拐弯点和分支点:注明所用转弯接板的型号及规格。

升降段：注明标高变化,也可用局部大样图或剖面图表示。

消防桥架规范要求篇一：桥架国家标准a) 设备的技术参数：以下关于设备的技术参数，必须按照附件4表格的要求逐条作出响应。

如果是属于优于响应的条款，必须在“偏离内容及其说明”栏中注明产品彩页关于该技术内容的说明的具体位置如页码。

如果投标人人只是根据招标文件招标要求完全照搬填写该表格的响应项，则投标人必须承担评标委员会对其作出关于就招标文件技术要求未作实质性响应评判的风险，投标没有对招标文件在各方面都作出实质性响应是投标人的风险，并将导致其投标被拒绝。

(对关键参数以”*”标识)1、投标人提供的产品应是无任何质量缺陷的全新未经使用的产品；2、投标人所提供的电缆桥价应与检测报告的桥架型号一致，并具有在深圳地区运行的良好范例（附相关合同证明页及双方代表签章页之复印件）；3、桥架外部须平整、光滑、无划痕，内部不应有锐边、毛刺或损伤电缆绝缘的凸出部分；4、所有的焊接部分要求平滑，不得有气孔、夹渣、咬边等缺陷；5、耐火电缆桥架及附件必须采用国标热镀锌钢板制作，板材厚度严格按照国家标准执行；详见下表：6、电缆桥架及盖板表面采用防火涂料喷涂处理，颜色为乳白。

7、桥架与盖板采用不锈钢卡固定（桥架宽度400mm 及以上采用锁扣）；8、桥架两端及桥架间连接板两端应预留接地端子，此端子用焊接方式固定在桥架的外侧，接地端子由镀锌螺栓、防松螺帽及防松垫圈组成，且做有明显的接地标志； 9、耐火桥架要有接缝板；10、桥架直角弯头必须做双450弯；11、要求所有的配件工厂化加工，禁止现场制作；12、耐火电缆桥架的防护等级应符合 GB4208-1993的规定，户内为IP40，户外为IP44。

b) 设备清单：以下所涉及的品牌、型号仅供投标人参考。

投标人所投报的设备或材料必须与《招标文件》中要求的设备或材料在实质上特性相似，在性能与质量上至少相等。

*投标人所投设备清单不得有缺少漏项体育公园Ⅰ～Ⅴ段各桥架统计（含高压桥架）其数量不包括弯通、三通、四通爬高，此部分数量须等水平安装后，根据现场实际情况、尺寸、需要制定，弯通、三通、四通的价格=同规格直通单价*(弯通、三通、四通)轴线长度*1.2，（注：弯通、三通、四通轴线长度为弯通、三通、四通中心线总长，变径以其中大规格计算），投标人在投标报价中每米投标单价内须包含各种连接片、连接螺栓、盖板等全套安装所需组件，且每批材料进场送检费用均由供应商负责。
