立式液下泵

ISO9001国际质量体系认证企业ISO9001 QUALITY MANAGEMENT SYSTEM CERTIFICATED ENTERPRISEALF立式长轴液下泵TYPE ALF VERTICAL LONG AXIS UNDERWATER PUMP安装使用说明书INSTALLATION AND SERVICE MANUAL上海（江苏）阿波罗机械制造有限公司SHANGHAI(JIANGSU) APPOLLO MACHINERY MANUFACTURING INC.一．概述General IntroductionALF系列立式长轴液下泵，是我公司在广泛市场调查、消化吸收国外同类产品的基础上，精心设计研制成功的一种高效节能型立式泵。

用于输送中性或腐蚀性液体、清洁或含少量固体颗粒的液体。

特别适用于化工、石油、电力、冶金、制药、造纸、环保等行业。

本系列泵流量范围3.2～1500 m3/h,扬程5～80m，工作温度-20～180℃，插入深度可达10 m 。

与输送介质接触部分材料可分别选用HT200、1Cr18Ni9、1Cr18Ni12M O2Ti、0Cr18Ni12M O2、00 Cr18Ni12M O2等。

泵型号意义:80ALF ─25 A 出口直径（mm）立式长轴液下泵扬程(m)叶轮切割代号On the basis of wide market survey，digesting and absorbing the same products at home and abroad, Model ALF series vertical long axis underwater pump and motors is a new type of high officiency，energy-saving andvertical pump meticulously designed and developed by our factory. It is used for transferring neutral or corrosive liquids，cleaning liquids or liquids with small amounts of solid particles and especially suitable for chemical，petrochemical，power，metallurgical，pharmaceutical，paper-making and environment protection industries and so on. The range of capacity of series pump is 3.2～1500m3/h; head5～80m；operating temperature -20～180℃；length under baseplate 10m. HT200，1Cr18Ni9、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti, 0Cr18Ni12Mo2，00Cr18Ni12Mo2 etc，can be selected as the materials of contact parts with transferred medium. Meaning of model80 ALF ─25 ADiameter of outlet (mm)Vertical long axis underwater pumpsHead (m)Code of the impeller after the first cut二．结构Structure 1．结构图Drawing of the structure2. 性能特点（1）选用国内最优秀水力模型设计，具有高效，节能；配用低速电机，噪音低，使用寿命长；（2）转子可轴向调整，采用多点式支承，运转平稳；（3）采用长轴结构,最大插入深度10m，轴联接采用钢性套筒式联轴器，联接可靠，拆卸方便；（4）滑动轴承可选用冷却水润滑或自冷却润滑；（5）泵起动时叶轮浸没在介质中，因而起动容易，不存在排气抽空问题；（6）出口法兰为分半活动法兰，便于连接；（7）可采用加长吸入管，增加插入深度，充分利用自身吸程，转子长度缩短，刚性增强，寿命延长，经济合理；（8）从电机向泵端看，泵为逆时针旋转。

江苏苏华泵业有限公司液下泵的选型方法及优缺点液下泵选型依据应根据工艺流程，给排水要求，从液体输送量、装置扬程、液体性质、管路布置以及操作运转条件五个方面加以考虑。

选型方法:1.流量是选液下泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。

选泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。

2.装置系统所需的扬程是选液下泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3.液下泵装置系统的管路布置条件指的是送液高度送液距离送液走向，以便进行系统扬程计算和汽蚀余量的校核。

4.液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用液下泵材料和选用那一种轴封型式的重要依据。

5.液下泵的操作条件很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。

液下泵优点:1.不用引水（灌水）就能启动；是一种准无泄漏泵（要漏就漏回池中）。

所以有时密封难解决的泵在吸入口无压力时往往采用。

2.长轴液下泵最大的优点就是解决离心泵吸程以及气蚀问题。

3. 立式液下泵的优点：不占面积，可以直接安装在槽、罐上。

对于一些无法使用卧式离心泵的工况，比如污水、重质的介质等工况，就必须使用立式液下泵。

液下泵缺点:缺点：悬臂轴过长，维护比较麻烦。

由于电机在液面上，泵轮在液面下，长轴连接，有的多达几根。

由于轴过长，导致摆动幅度放大，液下泵常用滑动轴承，所以对轴和轴承的材质要求比较高，轴承寿命较短，导致维护频率较高。

Nyl液下泵阀门未定期检修试压，甚至使用多年未进行清洗、试压和技术鉴定，致使杂物沉积于阀内，关闭不严，严重渗油、窜油;阀门检修后未关闭，或者拆除阀门后未封堵管口;阀门尘兰垫片使用了不耐油不耐压材料等。

因此，要加强对阀门的检查，力争做到防患于未然。

阀门检查的主要内容：、阀杆动密封及法兰垫片静密封处是否渗漏2、启闭状态是否正常3、阀体有无损伤及渗漏等异常现象4、将平时常开或常闭的阀门转动～2圈或做次升降试验5、对常开或常闭阀门阀杆部位润滑6、检查和调试气动阀门的动力头及电气系统泵阀停转后的保养应注意事项齿轮泵在所有的齿轮泵中属于品质比较优秀并且有一定特殊的应用范围。

但是不锈钢泵在工作的时候也会出现一些意想不到的故障，比如停机。

我们就有必要来分析一下停机的主要原因，这样就可以避免以后造成不必要的机器损齿轮泵在所有的齿轮泵中属于品质比较优秀并且有一定特殊的应用范围。

但是不锈钢泵在工作的时候也会出现一些意想不到的故障，比如停机。

我们就有必要来分析一下停机的主要原因，这样就可以避免以后造成不必要的机器损害FY系列液下泵一、产品概述FY系列液下泵是本单位在传统耐腐蚀液下泵基础上，融合瑞士苏尔寿同类产品的先进技术，经改进设计而生产的新型泵；该泵取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮，使泵高效节能、无泄漏、寿命特长，从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。

二、产品特点1、泵为立式液下泵，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。

2、取消了机械密封，解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。

3、采用了独特的离心式双平衡叶轮，供输送不含固体颗粒等清洁的介质，振动噪音特低，效率高；采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体，运行平稳、不堵塞。

三、型号意义一、FYS系列氟塑料合金立式液下泵产品概述:FYS系列氟塑料合金立式液下泵是我结合国内外同类产品研制生产的一种单级单吸长轴式液下泵，该泵适用于输送温度在0℃-80℃，不含固体颗粒、磨料的有腐蚀性的介质。

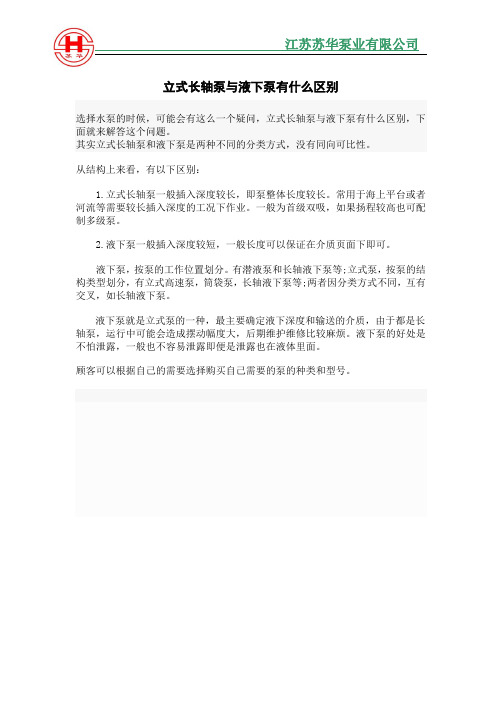

立式长轴泵与液下泵有什么区别
选择水泵的时候，可能会有这么一个疑问，立式长轴泵与液下泵有什么区别，下面就来解答这个问题。

其实立式长轴泵和液下泵是两种不同的分类方式，没有同向可比性。

从结构上来看，有以下区别：
1.立式长轴泵一般插入深度较长，即泵整体长度较长。

常用于海上平台或者河流等需要较长插入深度的工况下作业。

一般为首级双吸，如果扬程较高也可配制多级泵。

2.液下泵一般插入深度较短，一般长度可以保证在介质页面下即可。

液下泵，按泵的工作位置划分。

有潜液泵和长轴液下泵等;立式泵，按泵的结构类型划分，有立式高速泵，筒袋泵，长轴液下泵等;两者因分类方式不同，互有交叉，如长轴液下泵。

液下泵就是立式泵的一种，最主要确定液下深度和输送的介质，由于都是长轴泵，运行中可能会造成摆动幅度大，后期维护维修比较麻烦。

液下泵的好处是不怕泄露，一般也不容易泄露即便是泄露也在液体里面。

顾客可以根据自己的需要选择购买自己需要的泵的种类和型号。

液下泵分类摘要：一、液下泵的概述二、液下泵的分类1.根据泵的用途分类2.根据泵的结构分类3.根据泵的工作原理分类三、各类液下泵的特点及应用1.按照用途分类的特点及应用2.按照结构分类的特点及应用3.按照工作原理分类的特点及应用四、液下泵的发展趋势正文：一、液下泵的概述液下泵是一种可以在液体中工作的泵，主要用于输送各种液体，特别适用于输送易燃易爆、有毒、强腐蚀性等介质。

液下泵的种类繁多，可以根据泵的用途、结构和工作原理进行分类。

二、液下泵的分类（一）根据泵的用途分类1.油田液下泵：主要用于油田开采过程中的液态介质输送。

2.化工液下泵：主要用于输送各种腐蚀性、有毒、易燃易爆介质。

3.潜水排污泵：主要用于城市污水、工业废水处理以及农田排灌。

（二）根据泵的结构分类1.立式液下泵：泵轴垂直于水平面，便于安装和维修。

2.卧式液下泵：泵轴水平于水平面，占地面积小，适用于管道输送。

3.轴流液下泵：叶轮在泵轴上，结构简单，输送能力强。

4.混流液下泵：叶轮在泵轴垂直方向，兼具离心泵和轴流泵的特点。

（三）根据泵的工作原理分类1.离心液下泵：通过离心力将液体推向出口，适用于输送清洁或含有少量固体颗粒的液体。

2.轴流液下泵：通过叶轮的轴向推力将液体推向出口，适用于输送含有较多固体颗粒的液体。

3.混流液下泵：结合离心泵和轴流泵的工作原理，适用于输送各种液体。

三、各类液下泵的特点及应用（一）按照用途分类的特点及应用1.油田液下泵：具有耐高压、抗腐蚀、耐磨损等特点，广泛应用于油田开采。

2.化工液下泵：具有良好的抗腐蚀性能，适用于输送各种腐蚀性介质。

3.潜水排污泵：具有结构简单、安装方便、可靠性高等特点，广泛应用于城市污水、工业废水处理以及农田排灌。

（二）按照结构分类的特点及应用1.立式液下泵：结构简单，安装方便，易于维护，适用于各种场合。

2.卧式液下泵：占地面积小，适用于管道输送，但维修时需要拆卸管道。

3.轴流液下泵：结构简单，输送能力强，适用于输送大流量、低扬程的液体。

液下泵型号特点及参数
昆山国宝液下泵产品的特点：
1.泵浦本体所采用FRPP、CFRPP、CPVC及PVDF材质，具有耐高温耐腐蚀之特性。

2.锁牙式出入口设计，无螺丝，适用于槽内使用
3.适用于蚀刻清洗设备、废气洗涤塔、冷却循环及搭配过滤器使用。

4.泵浦可无水空运转使用，不会损坏。

5.用于高腐蚀性药液及环境下，建议另选购钛金属螺丝。

马达另选购经环氧树脂涂层处理的。

增强耐腐蚀性及使用寿命。

昆山国宝KP系列立式泵型号说明：
KP – 40 – VK – 1 – 5 – V – F
(1) (2) (3) (4) (5) (6) (7)
1.机型编号：KP
2.出入口径:25：1”， 20：3/4”，15:1/2”
3.比重：VK:1.1， VP:1.4
4.马力：1/2HP 1HP 2HP 3HP 5HP 7.5HP 10HP
5.频率：5：50HZ ， 6：60HZ
6.橡胶材质：N-NBR，E-EPDM，V-VITON
7.泵浦材质：F-FRPP, C-CFRPP, A-CPVC, P-PVDF。

液下泵型号意义及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、FSY型、WSY型立式玻璃钢液下泵产品概述：本单位生产的WSY型、FSY型两种型式的泵，1．WSY型泵为立式玻璃钢液下旋涡泵。

2．FSY型泵为立式玻璃钢立式离心泵，该泵因伸入贮罐，贮槽的深度长短不同，设计液下深度800mm--3000mm之间任意选择。

只要液体高于泵体，即可不灌液而起动送液，平盖板下设有泄漏孔，液体不会向贮罐外泄漏。

本泵与介质接触的零部件，系用聚乙烯醇缩丁醛改性酚醛玻璃纤维，经高温模压成型的酚醛玻璃钢制件，联接管、出液管采用半干法卷制工艺制成的酚醛玻璃钢管，叶轮轴套的装配均用酚醛胶泥和泵轴粘成一体，液下各部装配均用酚醛胶泥粘结，伸入液下全无金属与介质接触，耐腐性能绝对可靠，产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能，在防腐方面可部分替代含钼不锈钢、钛及钛合金等贵重金属。

玻璃钢液下泵在传动和旋转方向：泵通过爪型弹性联轴器由电动机直接驱动，从电动机端看泵为顺时针方向旋转。

二、FSY型、WSY型立式玻璃钢液下泵型号意义：例子：50WFSY-35A50------排出口直径mm W-------旋涡式F------离心泵 S------与介质接触部件材料为玻璃钢Y------液下泵 35------扬程m三、FSY型、WSY型立式玻璃钢液下泵产品特点：产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能，在防腐方面可部分替代含钼不锈钢、钛及钛合金等贵重金属。

液下泵的优缺点及操作步骤一、产品优缺点1、优点泵为立式液下泵，外形美观，直接安装在被输送物料的储存器上，无额外占地面积，从而降低了基建投入。

取消了机械密封，解决了其它液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。

采用了独特的离心式双平衡叶轮，供输送不含固体颗粒等清洁的物料，振动噪音特低，效率高；采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体，运行平稳、不堵塞。

2、缺点无法控制泵轴温度，不适用于易燃易爆物料的输送。

须要增加中间槽，并且操作时需控制中间槽液位。

安装工序复杂，要求精度高。

维修较复杂且须定期更换密封，需要密封气。

维护率高且费用大。

轴的长度不宜超过3米。

二、操作步骤1、起动与停止(1)观察泵的安装基础是否已经稳固，所有各部件螺栓是否拧紧。

(2)检查泵轴向间隙是否已经调整好(扳动联轴器无摩擦声即可)。

(3)油标注入钙基黄油。

(4)检查电机旋转方向是否正确。

(5)起动电机，打开压力表旋塞，当泵以全转数工作时，调节闸阀开度到需要范围。

(6)泵停止工作时，应先停止电动机，然后闭上压力表旋塞。

(7)泵长期停止运行时，应将泵拆开，擦拭干净，涂上防锈油妥善保存。

2、运转(1)泵轴承温度不应超过外界温度35度，但最高不应大于75度。

(2)油杯内应注满钙基黄油，保证轴承能正常润滑。

(3)泵在工作第一个月内，或运转100小时后，应更换电机支承油杯内的黄油，以后每工作2000小时后更换一次。

(4)定期检查弹性联轴器，注意电机轴承温升。

(5)动转过程中，如发现噪声或不寻常的声音时，应立即停车检查。

(6)泵每工作2000小时应进行周期检查，叶轮、泵体(或泵盖)之间间隙的摩损不能过大，间隙的最大值不得超过1.5毫米，如超过可更换叶轮或前盖。

(7)泵工作6小时时，应检查机封，根据磨损程度予以检修或更换，否则将导致泵轴及轴承的损坏。

立式液下泵的工作原理
解析：
立式液下泵的工作原理主要依赖于电机带动轴上的叶轮高速旋转，使充满在叶轮内的液体在离心力的作用下，从叶轮中心沿着叶片间的流道甩向叶轮的四周。

液体受到叶片的作用，使压力和速度同时增加，经过导壳的流道而被引向次一级的叶轮，逐次流过所有的叶轮和导壳，进一步使液体的压力能量增加。

这种工作方式使得立式液下泵能够将流体（包括气体和液体，或者是悬浮颗粒与气体或液体的混合物）从叶片转轴根部（进口）进入，依靠高速转动叶片产生的离心力，产生一个高压，从泄压口（出口）流出的介质，从而实现流体的输送。

立式液下泵的设计特点在于它将具有同样功能的两个以上的泵集合在一起，通过流体通道结构上的串联机构，形成高效的流体输送设备。

此外，立式液下泵采用的各种塑料材质射出成型，能够抵抗大部分化学性物质，适用于各种酸碱液循环、冷却、喷洗设备、废弃塔使用等场景。
