中北大学单片机复习资料

单片机复习资料（很全）一、填空1.计算机中常用的码制有原码，反码和补码。

2.十进制数29的二进制表示为00011101 。

3.十进制数-29的8位补码表示为11100011 。

补码=反码+14.单片微型计算机由CPU，存储器和I/O口三部分组成。

5.若不使用MCS-51片内存储器引脚EA必须接地。

6.微处理器CPU由寄存器，控制器和运算器三部分组成。

7.当MCS-51引脚ALE信号有效时，表示从P0口稳定的送出了低八位地址。

8. MCS-51的P0口作为输出端口时，每位能驱动8 个SL型TTL 负载。

9. MCS-51有4个并行I/O口，其中P1，P2，P3是准双向口，所以有输出转输入是必须先写入“1”。

10. MCS-51的堆栈是软件填写堆栈指针临时在内部数据存储器内开辟的区域。

11. MCS-51中凡字节地址能被8 整除的特殊功能寄存器均能位寻址。

12. MCS-51系统中，当PSEN信号有效时，表示CPU要从外部程序存储器读取信息。

13.当使用8751且EA=1，程序存储器地址小于8KB 时，访问的是片内ROM。

14. MCS-51特殊功能寄存器只能采用直接寻址方式。

15. MCS-51有4组工作寄存器，它们的地址范围是00H-1FH 。

16. MCS-51片内20H~2FH范围内的数据存储器，即可以字节寻址又可以位寻址。

17.若用传送指令访问MCS-51的程序存储器，它的操作码助记符应为MOVC 。

18.访问MCS-51片内RAM应该使用的传送指令的助记符是MOV 。

19.当MCS-51使用间接寻址方式访问片内RAM高128B时，会产生错误。

20.设计8031系统时，P2 口不能用作一般I/O口。

21. MCS-51可扩展片外RAM 64 KB，但当外扩I/O口后，其外部RAM寻址空间将减小。

22.计算机的系统总线有地址总线，控制总线和数据总线。

23.输入输出设备是计算机与外部世界交换信息的。

单⽚机原理复习提纲1含有⾃⼰书写的答案《单⽚机原理》复习提纲⼀单⽚机的基本概念1、数制转换、计算机的码制（原码、反码、补码）；2、计算机的三总线：地址总线、控制总线、数据总线；3、RAM、ROM的概念；4、堆栈的概念、作⽤及⼯作⽅式；⼆硬件结构1、8051单⽚机的主要内部资源；2、什么是机器周期？机器周期与晶振周期的关系？机器周期的时序如何划分？3、8051单⽚机⽚内RAM的空间分配；⽚内RAM地址范围（00－FFH）,最⼤可扩展容量64K;4、定时器/计数器功能、⼯作⽅式；5、串⾏通信的帧格式:起始位、数据位、停⽌位、奇偶校验位；波特率的概念；6、8051单⽚机的中断源（5个）及优先级；外部中断的触发⽅式（电平和边沿）；中断处理过程（保护现场、处理中断源请求、恢复现场）。

三指令和汇编程序1、8051单⽚机的7种寻址⽅式（访问内、外部RAM可⽤哪些寻址⽅式）；2、熟练掌握各种指令的功能；掌握伪指令的⽤法；3、能阅读及编写简单汇编程序，能编写定时器应⽤程序；四单⽚机的扩展1、扩展的地址线（P0、P2）、数据线（P0）和控制线；加锁存器74LS373的作⽤；2、EPROM27××的扩展接⼝及地址确定；3、RAM芯⽚6264的扩展接⼝及地址确定；4、8255接⼝扩展及初始化程序。

五单⽚机C语⾔编程1．C51语⾔常⽤关键字的理解；2、C51数据存储类型与存储空间对应关系3、SFR的C51定义⽅法4、C51绝对地址访问⽤法（CBYTE,DBYTE,PBYTE,XBYTE等）5、熟悉简单C51程序编写的⼀般⽅法（如定时器、中断等）。

六单⽚机的接⼝及应⽤1、LED的两种扫描显⽰⽅式（静态和动态）、LED的接法（共阴和共阳）；单⽚机键盘有独⽴式和⾏列式，其机械抖动时间⼀般5－10ms;2、LED的接⼝及编程。

3、ADC0809和DAC0832的⼀般了解。

部分复习题：⼀简答题1、什么是机器周期？⼀个机器周期的时序是如何划分的?答：计算机完成⼀个基本操作所花费的时间；1个机器周期等于12个时钟振荡周期，⽽时钟振荡周期即晶振频率的倒数。

单片机复习资料大全单片机（Microcontroller）是一种集成了微处理器核心、存储器、输入输出接口以及一定数量的外围设备的集成电路。

它广泛应用于各个领域，包括工业自动化、消费电子、通信等。

由于单片机技术的重要性，学习和掌握相关知识对于电子工程师和计算机专业学生来说非常重要。

本文将为您提供一份单片机复习资料大全，助您系统地复习单片机相关的知识。

一、单片机基础1. 单片机概述单片机的定义、分类和应用领域；单片机的组成结构和内部工作原理；单片机与微处理器的区别与联系。

2. 单片机的发展历程介绍单片机的历史演进过程；主要版本和系列的特点和应用。

3. 单片机的基本原理单片机的指令系统和编程模型；存储器的层次结构和作用；寄存器的分类和功能。

4. 单片机的开发环境单片机开发工具和软件的选择；开发环境的配置和使用方法；常见的单片机开发板介绍。

二、单片机的硬件结构1. 单片机的CPU核心CPU的结构、运算单元和控制单元； CPU的时钟系统和分频技术；中断系统和中断向量表。

2. 单片机的存储器系统存储器的分类、特点和功能；ROM和RAM的区别与应用；存储器的读写操作和访问速度。

3. 单片机的输入输出数字量输入输出的原理和实现方法；模拟量输入输出的原理和实现方法；串行通信接口的工作原理和通信协议；GPIO口的配置和使用。

4. 单片机的定时器和计数器定时器和计数器的基本原理和功能；定时器的工作模式和应用；计数器的工作模式和应用。

三、单片机的程序设计1. 单片机的编程语言汇编语言和C语言在单片机编程中的应用；汇编语言和C语言的优缺点比较；常用的单片机编译器介绍。

2. 汇编语言程序设计汇编语言的基本语法和指令集；汇编语言的程序设计方法和技巧；汇编语言程序的调试和优化。

3. C语言程序设计C语言的基本语法和数据类型；C语言的流程控制和函数调用；C语言在单片机开发中的库函数和应用。

4. 单片机系统设计单片机系统设计的原则和方法；硬件和软件的协同设计；单片机系统的调试和验证。

填空题1.MCS-51 的P0口作为输出端口时，每位能够驱动8个LSTTL负载。

2.MCS-51有四个并行I/O口，其中p1~p3是准双向口，所以由输出转输入时必须写入1。

3.MCS-51有四组工作寄存器，他们的地址范围是00H～1FH4.MCS-51 片内20H—2FH范围内的数据存储器，既可以字节寻址又可以位寻址。

5.若用传送指令访问MCS-51的程序存储器，它的指令是MOVC.6.若用传送指令访问MCS-51的片内数据存储器，它的指令是MOV.7.指令是通知计算机完成某种操作的命令8.汇编语言中可以使用伪指令，它不是真正的指令，只是用来对汇编过程进行某种控制.9.MCS-51串行接口有四种工作方式，可以在初始化程序中用软件填写SCON特殊功能寄存器加以设定。

10.MCS-51有5个中断源，有两个中断优先级，优先级由软件填写特殊功能寄存器IP加以设定。

11.累加器A=80H,执行完指令ADD A,#83后，进位位C＝1_.12.执行完指令ANL A,#0FH后，累加器的高四位＝0000.13.累加器A=7EH,(20H)=#04H,执行完ADD A,20H后PSW.0＝_0.14.ORL A,#0F0H是将A的高四位置1，而低四位不变.15.设DPTR= 2000H, (A)= 80H,则MOVC A，＠A + DPTR的操作数的实际地址为2080H_16.一个十进制数一47用8位二进制补码表示为11010001B_17.单片机中最常用的字符信息编码是ASCⅡ码18.要串口为10位UART,工作方式应选为方式119.用串口扩并口时，串行接口的工作方式应选为方式方式020.在串行通信中．有数据传送方向单工,_半双工,全双工三种方式。

21.一个机器周期=12节拍、一个机器周期=l2个振荡周期，一个振荡周期=1节拍。

22.8051在物理上有4个独立的存储器空间。

23.外部中断INT1的入口地址为0013H24.8051含4 KB掩膜ROM, 8751是EPROM型,内含4 KB EPROM, 8031是无型号25.MCS一51中，TO中断服务程序入口地址为000BH.26.执行当前指令后PC内容为下一条将要读取的指令码首地址27.MOV C,20H源寻址方式为位寻址28.INC不影响CY位。

单片机复习资料（仅供参考）一、填空题1、MSC-51单片机的堆栈区只可设置在数据存储器，堆栈寄存器SP是8位寄存器。

2、MSC-51单片机外部中断请求信号有脉冲触发和电平触发方式，在电平方式下，当采集到INT0、INT1的有效信号为1时，激活外部中断。

3、十六进制数DA转换为十进制数是218，二进制数10110110转换为十六进制数是B6。

4、PCON寄存器中与串行通信有关的只有D7位（SMOD），该位为波特率倍增位。

当SMOD=1时，串行口波特率增加一倍；当SMOD=0时，串行口波特率为设定值。

5、定时器的计数方式是对自T0，T1引脚的脉冲计数，输入的外部脉冲在负跳变时有效，计数器加1。

定时功能也是通过计数器计数来实现的，定时功能下的计数脉冲来自单片机内部的时钟电路。

6、编写子程序和中断服务程序时，必须注意现场的保护和恢复。

7、MSC-51单片机外部总线分别是数据总线、地址总线和控制总线。

8、MSC-51单片机内部提供2个可编程的16位定时/计数器，定时器有4种工作方式。

9、设X=5AH，Y=36H，则X与Y“或”运算结果为7EH，X与Y“异或”运算结果为6CH。

10、若采用12MHz的晶体振荡器，则MSC-51单片机的振荡周期83ns，机器周期为1us。

11、当定时/计数器工作方式寄存器TMOD中的功能选择位C/T 为0时，工作于定时方式。

12、DPTR在访问外部数据存储器时作地址指针使用，DPTR是16位寄存器。

13、串行通信工作在方式3时，对于TH0智能作定时功能使用，同时借用了定时/计数器1的运行控制位TR1 和溢出标志位TF1，并占用了T1的中断源。

TH0启动和停止受TR1控制，而计数溢出时则置位TF1。

14、串行口方式2接受到的第9位数据送SCON存器的TB8位中保存。

15、子程序返回命令是RET，中断子程序返回指令是RETI。

16、单片机与普通计算机的不同之处在于其将微处理器、存储器和各种输入输出口三部分集成于一块芯片上。

单片机—复习提纲(有许多不足之处,求补充和更正,并将修改后的版本重新共享，谢谢)一、填空题1、单片机与普通计算机的不同之处在于其将运算器、控制器、I/O口（串口、并口等）、ROM(程序存储器）集成于一块芯片上.（P1）2、单片机工作方式除了正常的操作方式外，还具有掉电运行方式和待机运行方式，其掉电运行方式唤醒方法为外部中断。

(P107-108 第4次课课件)3、当单片机复位时PSW＝00 H，SP= 07H 。

（P106)4、MCS-51单片机的P0—P4口均是并行I／O口,其中的P0口和P2口除了可以进行数据的输入、输出外,通常还用来构建系统的地址总线和数据总线，在P0—P4口中，P0（作地址/数据总线口时) 为真正的双向口，P1、P2、P3 为准双向口。

(第2次课课件）5、非编码式键盘识别有效按键的常有的一种方法方法是两步扫描判别法/行扫描（P251)6、KeiL C51软件中,工程文件的扩展名是___uv2_____，编译连接后生成可烧写的文件扩展名是_____hex ______7、若（IP）=00010100B,则中断优先级最高者为PX1 ，最低者为PT1 。

（IP：—- —PS PT1 PX1 PT0 PX0）（P184）8、总线驱动器74LS244和74LS245经常用作三态数据缓冲器, 74LS244 为单向三态数据缓冲器，而74LS245 为双向三态数据缓冲器。

9、在8031单片机系统中，若振荡晶体的频率为12MHz，则T0做为计数器使用时允许输入信号的最高频率是500kHz 。

(P200)10、MCS-51单片机访问外部数据存储器用MOVX 指令,采用寄存器间接寻址方式.（P118)11、MCS-51单片机可扩展16 位外部地址总线。

（P231)12、MCS-51单片机的常数表格和程序代码存放在4KB片内程序存储器存储区。

(第3次课课件）错。

(第3次课课件）14、单片机内外中断源按优先级别分为高级中断和低级中断，级别的高低是由IP 寄存器的置位状态决定的。

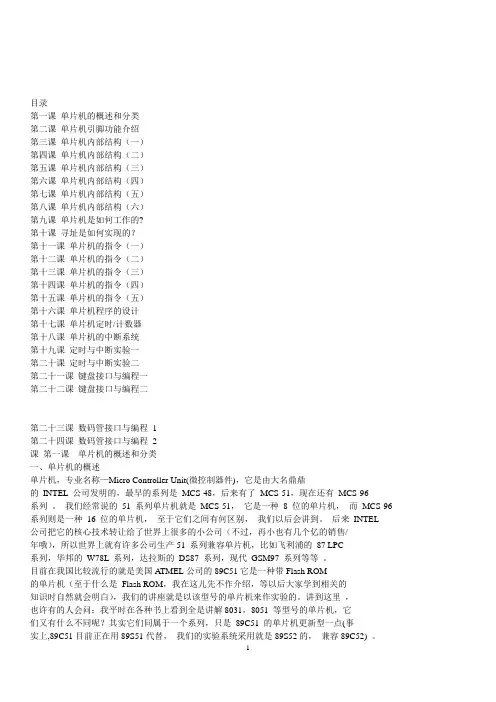

目录第一课单片机的概述和分类第二课单片机引脚功能介绍第三课单片机内部结构（一）第四课单片机内部结构（二）第五课单片机内部结构（三）第六课单片机内部结构（四）第七课单片机内部结构（五）第八课单片机内部结构（六）第九课单片机是如何工作的?第十课寻址是如何实现的？第十一课单片机的指令（一）第十二课单片机的指令（二）第十三课单片机的指令（三）第十四课单片机的指令（四）第十五课单片机的指令（五）第十六课单片机程序的设计第十七课单片机定时/计数器第十八课单片机的中断系统第十九课定时与中断实验一第二十课定时与中断实验二第二十一课键盘接口与编程一第二十二课键盘接口与编程二第二十三课数码管接口与编程 1第二十四课数码管接口与编程 2课第一课单片机的概述和分类一、单片机的概述单片机，专业名称—Micro Controller Unit(微控制器件)，它是由大名鼎鼎的INTEL 公司发明的，最早的系列是MCS-48，后来有了MCS-51，现在还有MCS-96系列。

我们经常说的51 系列单片机就是MCS-51，它是一种8 位的单片机，而MCS-96 系列则是一种16 位的单片机，至于它们之间有何区别，我们以后会讲到。

后来INTEL公司把它的核心技术转让给了世界上很多的小公司（不过，再小也有几个亿的销售/年哦），所以世界上就有许多公司生产51 系列兼容单片机，比如飞利浦的87 LPC系列，华邦的W78L 系列，达拉斯的DS87 系列，现代GSM97 系列等等。

目前在我国比较流行的就是美国A TMEL公司的89C51它是一种带Flash ROM的单片机（至于什么是Flash ROM，我在这儿先不作介绍，等以后大家学到相关的知识时自然就会明白），我们的讲座就是以该型号的单片机来作实验的。

讲到这里，也许有的人会问：我平时在各种书上看到全是讲解8031，8051 等型号的单片机，它们又有什么不同呢？其实它们同属于一个系列，只是89C51 的单片机更新型一点(事实上,89C51目前正在用89S51代替，我们的实验系统采用就是89S52的，兼容89C52) 。

单片机原理与应用复习资料单片机原理及应用考试复习知识点第1章计算机基础知识考试知识点：1、各种进制之间的转换（1）各种进制转换为十进制数方法：各位按权展开相加即可。

（2）十进制数转换为各种进制方法：整数部分采用“除基取余法”，小数部分采用“乘基取整法”。

（3）二进制数与十六进制数之间的相互转换方法：每四位二进制转换为一位十六进制数。

2、带符号数的三种表示方法（1）原码：机器数的原始表示，最高位为符号位（0‘+’1‘-’），其余各位为数值位。

（2）反码：正数的反码与原码相同。

负数的反码把原码的最高位不变，其余各位求反。

（3）补码：正数的补码与原码相同。

负数的补码为反码加1。

原码、反码的表示范围：-127～+127，补码的表示范围：-128～+127。

3、计算机中使用的编码（1）BCD码：每4位二进制数对应1位十进制数。

（2）ASCII码：7位二进制数表示字符。

0～9的ASCII码30H～39H，A的ASCII码41H，a的ASCII码61H。

考试复习题：1、求十进制数-102的补码（以2位16进制数表示），该补码为。

2、123= B= H。

3、只有在________码表示中0的表示是唯一的。

4、真值-0000000B的反码为；其补码为。

5、+1000110B的反码是；-0110011B的补码是。

6、10101.101B转换成十进制数是（）。

（A）46.625 （B）23.625 (C) 23.62 (D) 21.6257、3D.0AH转换成二进制数是（）。

（A）111101.0000101B (B) 111100.0000101B(C) 111101.101B (D) 111100.101B8、73.5转换成十六进制数是（）。

（A）94.8H (B) 49.8H (C) 111H (D) 49H9、十进制29的二进制表示为原码（）A 11100010B 10101111C 00011101D 0000111110、-49D的二进制补码为.( )A 11101111B 11101101C 0001000D 1110110011、已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为（）a）7542H b）7542 c）75.42H d）75.42第2章80C51单片机的硬件结构考试知识点：1、80C51单片机的内部逻辑结构单片机是把CPU、存储器、输入输出接口、定时/计数器和时钟电路集成到一块芯片上的微型计算机，主要由以下几个部分组成。

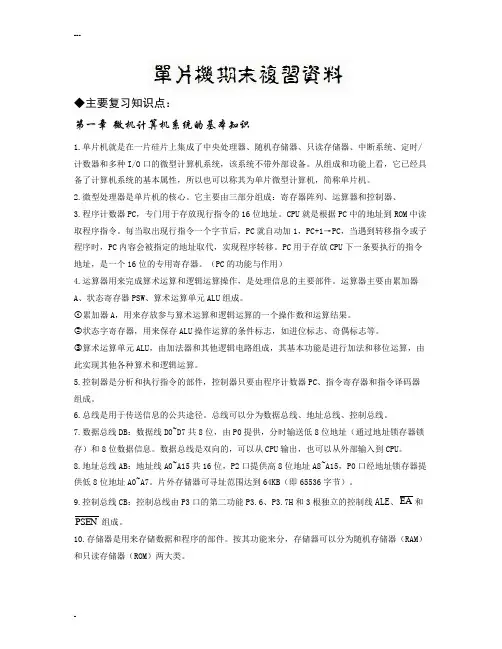

◆主要复习知识点：第一章微机计算机系统的基本知识1.单片机就是在一片硅片上集成了中央处理器、随机存储器、只读存储器、中断系统、定时/计数器和多种I/O口的微型计算机系统，该系统不带外部设备。

从组成和功能上看，它已经具备了计算机系统的基本属性，所以也可以称其为单片微型计算机，简称单片机。

2.微型处理器是单片机的核心。

它主要由三部分组成：寄存器阵列、运算器和控制器、3.程序计数器PC，专门用于存放现行指令的16位地址。

CPU就是根据PC中的地址到ROM中读取程序指令。

每当取出现行指令一个字节后，PC就自动加1，PC+1→PC，当遇到转移指令或子程序时，PC内容会被指定的地址取代，实现程序转移。

PC用于存放CPU下一条要执行的指令地址，是一个16位的专用寄存器。

（PC的功能与作用）4.运算器用来完成算术运算和逻辑运算操作，是处理信息的主要部件。

运算器主要由累加器A、状态寄存器PSW、算术运算单元ALU组成。

①累加器A，用来存放参与算术运算和逻辑运算的一个操作数和运算结果。

②状态字寄存器，用来保存ALU操作运算的条件标志，如进位标志、奇偶标志等。

③算术运算单元ALU，由加法器和其他逻辑电路组成，其基本功能是进行加法和移位运算，由此实现其他各种算术和逻辑运算。

5.控制器是分析和执行指令的部件，控制器只要由程序计数器PC、指令寄存器和指令译码器组成。

6.总线是用于传送信息的公共途径。

总线可以分为数据总线、地址总线、控制总线。

7.数据总线DB：数据线D0~D7共8位，由P0提供，分时输送低8位地址（通过地址锁存器锁存）和8位数据信息。

数据总线是双向的，可以从CPU输出，也可以从外部输入到CPU。

8.地址总线AB：地址线A0~A15共16位，P2口提供高8位地址A8~A15，P0口经地址锁存器提供低8位地址A0~A7。

片外存储器可寻址范围达到64KB（即65536字节）。

9.控制总线CB：控制总线由P3口的第二功能P3.6、P3.7H和3根独立的控制线ALE、EA和PSEN组成。

1、MCS-8051系列单片机字长是 8 位，有 40 根引脚，96系列字长是 16 位。

单片机的特点有体积小、价格低、功能全。

2、8051单片机的存储器的最大特点是指令存储器与数据存储器分开编址，Px并行口的地址是与数据存储器统一编址的，或者说属于该存储器。

3、8051最多可以有 4 个并行输入输出口，最少也可以有1个并行口，即 P1 。

P3常需复用作串行通信、外部中断、外部计数脉冲和读写控制信号。

4、ALE信号的作用是低8位地址锁存。

5、8051复位后，PC= 0 H。

若希望从片内存储器开始执行，EA脚应接高电平，PC值超过 0FFF H时，8051会自动转向片外存储器继续取指令执行。

6、8051的C/T是加（加或减）计数的。

7、8051的中断向量表在 3 H、 0B H和13H、1BH、23H。

8、MOV A，40H 指令对于源超作数的寻址方式是直接寻址。

10、将CY与A的第0位的非求或的指令是 ORL C，/ACC.0 ，若原A=0，执行后A= 0 。

2、已知A = 0F8H，当执行ADD A，#0A9H指令后，PSW中的OV、CY、AC、P各为多少？若是有符号数，A中的结果用十进制表示是多少？（共 5 分）[解答] OV：0、CY：1、AC：1、P：1 A：-95单片机原理与接口技术试题（A）填空题（每空1分，共22分）1.在一片集成电路芯片上集成了（CPU ）、（存储器）、（输入输出I/O接口），从而构成了单芯片卫星计算机，即（单片机）。

2.寻址方式就是（指出参与运算操作数地址的方式）。

寻址方式包含两方面的内容：一是（寻找操作数的地址），二是（寻找指令的地址）。

3.MCS-51单片机的程序储存器的低端被固定的用做特定的入口地址，如0000H：（复位）；0003H：（INT0 ）；000BH：（T0 ）。

4.单片机有两个定时器，定时器的工作方式由（TMOD ）寄存器决定，定时器的启动与溢出由（TCON ）寄存器控制。

单片机原理及应用》期末复习资料一、概述单片机作为一种集成电路芯片，在嵌入式系统中扮演着重要角色。

它具备微处理器、存储器和各种外设接口等功能，可以实现各种控制和计算任务。

本文将对单片机的原理和应用进行详细介绍，帮助读者复习单片机相关知识。

二、单片机的基本原理1. 单片机的组成结构单片机由中央处理器（CPU）、存储器、输入输出接口（I/O）、定时器/计数器和串行通信接口等组成。

这些组成部分通过总线相互连接，形成一个完整的单片机系统。

2. 单片机的工作原理单片机的工作原理是将程序和数据存储在存储器中，CPU按照程序指令的顺序依次执行，同时与输入输出设备进行数据交互。

通过定时器/计数器和串行通信接口等外设，单片机可以进行各种计算和控制任务。

3. 单片机的指令系统单片机的指令系统包括数据传输指令、算术运算指令、逻辑运算指令、跳转指令和输入输出指令等。

不同的指令通过操作码进行区分，每条指令执行时会产生相应的操作结果。

4. 单片机的存储器结构单片机的存储器结构包括程序存储器、数据存储器和特殊功能寄存器。

程序存储器用于存放程序指令，数据存储器用于存放变量和数据，特殊功能寄存器用于存放控制和状态信息。

三、单片机的应用场景1. 家电控制单片机可以用于控制家电设备的开关和调节，比如空调、电视和洗衣机等。

通过连接传感器和执行器，单片机可以实现温度调节、时间控制和电机驱动等功能。

2. 工业自动化单片机在工业控制领域有广泛应用，可以实现生产线的自动控制和监测。

通过与传感器和执行器的连接，单片机可以获取并处理各种信号，实现工艺过程的控制和优化。

3. 智能交通单片机可以用于交通信号灯的控制和智能交通系统的构建。

通过与摄像头、车辆检测器等设备的连接，单片机可以实时监测交通情况，并根据需要进行信号灯的调控。

4. 医疗设备单片机在医疗设备中起到核心控制和数据处理的作用。

如心电图机、血糖仪和医用透析机等，都可以通过单片机实现信号采集和处理，提供准确的医疗诊断结果。

单片机原理复习资料单片机是一种集成电路，它集成了中央处理器、存储器、输入输出接口和时钟电路等功能模块。

它被广泛应用于各种电子设备中，如家电、汽车电子、通信设备等。

单片机的学习对于电子工程师和计算机科学家来说是非常重要的。

本文将对单片机的原理进行复习，帮助读者加深对单片机工作原理的理解。

单片机的基本结构可以分为四个部分：中央处理器、存储器、输入输出接口和时钟电路。

中央处理器是单片机的核心部分，它负责执行指令和处理数据。

存储器用于存储程序和数据，其中包括只读存储器（ROM）和随机存储器（RAM）。

输入输出接口用于与外部设备进行数据交换，包括输入接口和输出接口。

时钟电路提供时钟信号，用于同步单片机的各个部件。

在单片机的工作过程中，中央处理器首先从存储器中读取指令，然后执行指令，最后将结果存储到存储器或输出到外部设备。

指令由操作码和操作数组成，操作码表示具体的操作，操作数表示操作的对象。

中央处理器根据指令的操作码执行相应的操作，如加法、减法、移位等。

操作数可以是寄存器中的数据、存储器中的数据或外部设备的数据。

存储器是单片机的重要组成部分，它用于存储程序和数据。

只读存储器（ROM）是一种非易失性存储器，其中存储的数据在断电后仍能保持。

ROM中存储了单片机的固件程序，如引导程序和操作系统。

随机存储器（RAM）是一种易失性存储器，其中存储的数据在断电后会丢失。

RAM用于存储程序的临时数据和用户数据。

存储器的容量决定了单片机可以存储的程序和数据的大小，不同的单片机有不同的存储器容量。

输入输出接口是单片机与外部设备进行数据交换的通道。

输入接口用于将外部设备的数据输入到单片机，输出接口用于将单片机的数据输出到外部设备。

输入接口通常包括模拟输入和数字输入两种方式，模拟输入用于接收模拟信号，数字输入用于接收数字信号。

输出接口通常包括模拟输出和数字输出两种方式，模拟输出用于输出模拟信号，数字输出用于输出数字信号。

输入输出接口的设计需要考虑外部设备的特性和单片机的能力。

1、片内寄存器有 4 组,复位后，指向第 0 组，若要使用其中某一组，应如何通过程序设定？例如：执行 SETB RS1SETB RS0 指令后通用寄存器指向第 3 组2、MCS-51单片机片内特殊功能寄存器所占存储空间的地址： 80H-FFH 可作位寻址的存储单元地址：20H-2FH3、在进行 BCD码运算时，紧跟运算指令后面的指令必须是 DA(十进制调整)指令4、状态、节拍、机器周期的关系答：1个机器周期为6个状态周期，为12个节拍(振荡周期/时钟周期)5、当串行口向单片机的 CPU 发出中断请求时，若 CPU 允许并接受中断时，程序计数器 PC 的内容会怎么变化？答：程序计数器PC会先将当前地址入栈，再装入串行中断入口地址从而跳转到中断服务程序中执行中断服务程序6、要想把数字送入DAC0832的输入缓冲器，其控制信号应满足什么条件？WR=0答： ILE=1, CS=0, 17、程序计数器PC的作用是什么？答：PC是16位的专用寄存器，其内容表示下一条要执行的指令8、中断源有哪些？中断服务程序入口地址？答：中断源有：外部中断0（入口地址0003H）、定时器/计数器0溢出中断（入口地址000BH）、外部中断1（入口地址0013H）、定时器/计数器1溢出中断（入口地址001BH）、串行口中断（入口地址0023H）9、51单片机有多少位地址总线、数据总线？分别由哪些引脚组成？可寻址的最大地址空间范围是多大。

答：51单片机有16位地址总线，地址高8位由P2.7-P2.0组成，地址低8位由P0.7-P0.0组成，共16位地址，可寻址的最大空间范围为0-64KB，有8位数据总线，由P0.7-P0.0组成。

10、定时器/计数器的几种工作方式。

11、单片机每个引脚功能、每组I/O口的作用。

引脚ALE的作用是：地址锁存12、单片机存储空间的分配分析下面程序的功能1、ORG 1000HKEY：DB 15HNOM EQU 8START：MOV R0，#30HMOV R1，#40HMOV R7，#NOMMOV R3，#0LOOP：MOV A，@R0CJNE A，KEY，NEXTINC R3MOV A，R0MOV @R1，AINC R1NEXT：INC R0DJNZ R7，LOOPMOV A，R3MOV @R0，AHALT：SJMP $END功能：统计30H-37H单元中有多少个与15H相等的数据，并将统计与15H相等的数据的个数放入38H单元中，将与15H相等的数据单元存储地址放入开始地址为40H的单元中。

单片机原理及应用期末复习资料【单片机原理及应用】单片机（Microcontroller）是一种集成电路芯片，内部集成有中央处理器（CPU）、内存、输入输出接口和各种外设接口等主要组成部分，广泛应用于各种电子设备和系统中。

本文将围绕单片机的原理和应用展开讨论，为期末复习提供资料。

1. 单片机基本原理1.1 单片机架构单片机的架构可以分为哈佛结构和冯·诺依曼结构。

哈佛结构中，程序存储器和数据存储器分开存放，分别有独立的地址总线和数据总线；冯·诺依曼结构则将程序和数据存储在同一个存储器中，共享地址总线和数据总线。

1.2 单片机的工作原理单片机通过运行预先编写好的程序，完成各种功能。

它的工作原理可以概括为：输入设备通过接口与单片机相连，将输入信号转换为数字信号，单片机处理数字信号后，通过输出接口控制外部设备完成相应的操作。

1.3 单片机的指令集和编程语言单片机的指令集是单片机能够理解和执行的命令集合，不同的单片机拥有不同的指令集。

编程语言可以是汇编语言或高级语言，常用的汇编语言有汇编指令和汇编宏指令，高级语言常用的有C语言。

2. 单片机的应用领域2.1 家用电器单片机在家用电器中广泛应用，如洗衣机、空调、冰箱、微波炉等。

通过单片机控制，这些电器设备能够实现智能控制、定时启动和自动保护等功能。

2.2 工业自动化在工业自动化领域，单片机被广泛应用于生产线控制、工艺过程监控、仪器仪表控制等。

单片机通过各种传感器采集数据，并根据预设的控制策略，控制执行机构完成相应操作。

2.3 通讯设备单片机在通讯设备中扮演重要角色，如手机、无线路由器、通讯基站等。

单片机通过控制和处理通讯信号，实现数据的发送和接收、加密解密、网络连接等功能。

2.4 汽车电子单片机在汽车电子领域有广泛应用，如发动机控制单元（ECU）、车载音响系统、车载导航系统等。

单片机通过精密计算和控制，提高汽车性能、安全性和舒适性。

3. 单片机的开发工具3.1 开发环境单片机的开发环境包括集成开发环境（IDE）、编译器、烧录器等。

单片机知识点汇总单片机原理及应用知识点汇总一、填空题1、单片机是将微处理器、一定容量的RAM和ROM以及I/O口、定时器等电路集成在一块芯片上而构成的微型计算机。

2、单片机 80C51 片内集成了4KB 的 FLASH ROM ，共有5个中断源。

3、两位十六进制数最多可以表示256个存储单元。

4、在 80C51 中，只有当 EA 引脚接高电平时，CPU才访问片内的Flash ROM。

5、当 CPU 访问片外的存储器时，其低八位地址由P0口提供，高八位地址由P2口提供，8 位数据由P0口提供。

6、在 I/O 口中，P0口在接LED时，必须提供上拉电阻，P3口具有第二功能。

7、80C51 具有64KB 的字节寻址能力。

8、在 80C51 中，片内 RAM 分为地址为00H~7FH的真正RAM区，和地址为80H~FFH的特殊功能寄存器 (SFR) 区两个部分。

9、在 80C51 中，通用寄存器区共分为4组，每组8个工作寄存器，当CPU 复位时，第 0 组寄存器为当前的工作寄存器。

10、数据指针 DPTR 是一个16位的特殊功能寄存器寄存器。

11、在 80C51 中，一个机器周期包括12个振荡周期，而每条指令都由一个或几个机器周期组成，分别有单周期指令、双周期指令和 4 周期指令。

12、当系统处于正常工作状态且振荡稳定后，在RST 引脚上加一个高电平并维持2个机器周期，可将系统复位。

13、单片机 80C51 复位后，其 I/O 口锁存器的值为0FFH，堆栈指针的值为07H，SBUF 的值为不定，内部RAM的值不受复位的影响，而其余寄存器的值全部为0H 。

14、在 809C51 中，有两种方式可使单片机退出空闲模式，其一是任何的中断请求被响应，其二是硬件复位；而只有硬件复位方式才能让进入掉电模式的单片机退出掉电模式。

15、单片机 80C51 的 5 个中断源分别为INT0、INT1、T0、T1以及TXD/RXD。
