陕鼓RIK125_4型离心机工程施工设计方案

一、工程概况本项目为离心风机安装工程，适用于风压低于3kPa（300mmH2O）范围内的中低压离心式或轴流式通风机，以及同等原理的各类型风机。

工程内容包括风机设备的安装、调试和试运行等。

二、施工准备1. 材料及主要机具准备：（1）通风、空调的风机安装所使用的主要材料，成品或半成品应有出厂合格证或质量鉴定文件。

（2）风机开箱检查，皮带轮、皮带、电机滑轨及地脚螺栓等部件应齐备，符合设计要求。

（3）风机轴承清洗，充填润滑剂其粘度应符合设计要求，不应使用变质或含有杂物的润滑剂。

（4）地脚螺栓灌注时，应使用与混凝土基础同等级混凝土，决不能使用失效水泥灌注。

（5）倒链、滑轮、绳索、撬棍、活动扳手、铁锤、钢丝钳、螺丝刀、水平尺、钢板尺、钢卷尺、线坠、平板车、高凳、电锤、油桶、刷子、棉布、棉丝等。

2. 作业条件：（1）施工现场环境，除机房内的装修和地面未完外，基本具备安装条件。

（2）风机安装应按照设计要求进行，并有施工员书面的质量、技术和安全交底。

三、施工工艺1. 基础验收：（1）风机安装前，应根据设计图纸对设备基础进行全面检查，是否符合尺寸要求。

（2）风机安装前，应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥砂浆能与基础紧密结合。

2. 风机安装：（1）将风机设备放置在基础上面，确保设备水平。

（2）使用倒链、滑轮、绳索等工具将风机设备吊装到安装位置。

（3）安装地脚螺栓，确保风机设备固定牢固。

（4）调整风机设备，使其水平、垂直度符合设计要求。

（5）连接风机设备与电机，检查连接是否牢固。

（6）安装传动装置，确保传动平稳、无噪音。

（7）安装通风管道，连接风机设备与通风管道。

3. 调试与试运行：（1）对风机设备进行空载试验，检查设备运行是否正常。

（2）进行负载试验，调整风机设备转速和风量，使其符合设计要求。

（3）进行试运行，观察风机设备运行情况，确保设备安全、稳定运行。

四、安全措施1. 施工人员必须穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。

多级离心式鼓风机施工方案一、项目背景及目标离心式鼓风机是一种常见的泵式鼓风机，主要用于空气、烟气等的输送和增压，具有结构简单、运行稳定、噪音小等特点。

本施工方案旨在对多级离心式鼓风机的施工进行规划和指导，确保施工进程合理、安全、高效。

二、施工准备1.施工前准备确定施工地点、施工时间，根据工程要求准备所需材料和设备，确保施工顺利进行。

2.班组组织和培训成立相应的施工班组，确定施工任务和责任分工。

进行相关培训，确保施工人员了解施工要求和操作规程。

3.工具和材料准备根据施工方案，准备相应的工具和材料，包括但不限于离心泵、电动机、管道、阀门、螺丝、垫片等。

三、施工步骤1.安装基础选择合适的基础位置，进行基础的浇筑和固定。

根据具体情况选择合适的基础型式，可以是混凝土基础、钢筋混凝土基础等。

2.安装机组主体将离心泵和电动机与机组基础固定连接，确保连接牢固。

根据设备和管道布置图，确定进出口口径和位置，进行必要的管道连接。

3.安装输送管道根据设计要求和管道布局图，进行输送管道的安装。

在安装过程中要注意管道的坡度、支撑方式和固定方式，确保管道的连接牢固、密封性良好。

4.安装阀门和附件根据设备功能和工艺需求，安装相应的阀门和附件。

包括但不限于调节阀、截止阀、止回阀、节流阀等。

确保阀门和附件的安装位置正确、连接牢固。

5.电气连接根据设备和电控图纸，进行电气设备的布线和连接。

包括但不限于电动机、电控柜、开关、保险等。

6.试压和调试进行系统的试压和调试工作，检查系统的漏水、泄气等情况。

按照设备和管道的运行要求进行调整，确保系统运行稳定。

7.防护措施完成施工后，进行设备和管道的保护工作。

包括但不限于安装防护罩、防护网、防尘罩等，确保设备和管道的安全。

四、施工注意事项1.施工现场要求施工现场要求整洁、安全。

施工人员必须佩戴好安全防护用具，避免因操作不当导致的意外伤害。

2.设备安装安装时要注意设备的水平度和垂直度，确保设备在安装后能够正常运行。

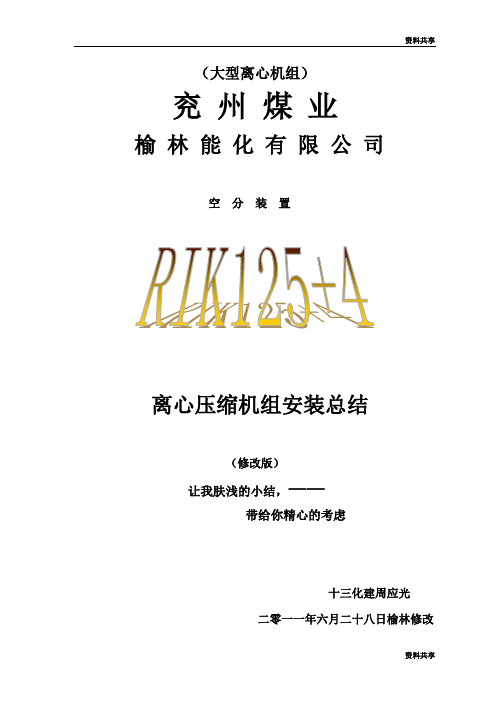

（大型离心机组）兖州煤业榆林能化有限公司空分装置离心压缩机组安装总结（修改版）让我肤浅的小结，——带给你精心的考虑十三化建周应光二零一一年六月二十八日榆林修改兖州煤业榆林能化60万吨/年甲醇项目压缩机组安装总结一，简述兖州煤业榆林能化60万吨/年甲醇项目空分车间，两套42300m3/h的空分装置中两台大型机组的安装总结如下:该机组为一拖三式由汽轮机驱动，带动空压机、增速机、增压机，如图所示：汽轮机在中间，一端带动空压机，一端带动增速机、增压机，增压机和增速机在一个联合底座上。

二，机组参数和性能如下1、高压冷凝式汽轮机：型号HNKS50/71/32额定功率36312KW正常功率31014KW额定转速4737r/min正常转速4690 r/min最大连续转速4925r/min跳闸转速5418 r/min转速范围4221～4925 r/min进汽压力8.90MPa进汽温度530℃排汽压力 0.025 MPa2空压机型号RIK125-4离心压缩机标态容积流量：220000Nm3/h进口压力：0.087MPa进口温度：24℃ 22℃出口压力：0.615MPa 0.627轴功率：18620KW 2150主转速：4690r/min耗水量：1230T/h临界转速nk1=1240 r/minNk2=3960 r/minNk3=6700 r/min3增压机型号RBZ45-2+2+3离心压缩机第一、二段第三段进口流量：119300 Nm3/h 57000 Nm3/h。

陕鼓RIK型离心机施工方案陕鼓空分装置（大型）离心压缩机组施工方案让我肤浅的小结，——带给你精心的考虑十三化建周应光二零一二年十月十六日榆林修改兖州煤业榆林能化60万吨/年甲醇项目RIK125—4离心压缩机组施工方案一、编制说明与依据1、1编制说明本方案专为兖州煤业榆林能化60万吨/年甲醇项目离心压缩机机组安装施工而编制，方案中所有技术要求，都是参照本机技文件和相关规范编制而成，施工过程中必须严格执行，不得隋意修改。

若需修改，应按原审批程序办理手续，否则，一切后果自负。

1、2编制依据1.2.1离心压缩机组的随机图纸、技术文件及安装说明书；1.2.2HGJ231《化学工业大中型化工装置试车工作规范》；1.2.3HGJ205—92《化工机器安装工程施工及验收规范》（离心式压缩机篇）；1.2.4HGJ20203—2000《化工机器安装工程施工及验收规范》（通用规定）；1.2.5GB50231《机械设备安装工程施工及验收通用规范》；1.2.6GB50235《工业金属管道工程施工及验收规范》；1.2.7GB50236《现场设备、工业管道焊接工程施工及验收规范》；1.2.8JBJ46《施工现场临时用电安全技术规范》；1.2.9SH3505《石油化工施工安全技术规程》。

13.0RIK125—4大型离心压缩机组施工方案。

二、工程概况2、1兖州煤业榆林能化60万吨/年甲醇项目空分车间工程，其中有两套220000m3/h的空分装置中两台大型离心压缩机组，是德国MNA曼透平的技术，由陕西省陕鼓集团生产制造，:机组型号为RIK125—4型压缩机组、是由驱动汽轮机、压缩机，变速机，增压机安装在同一钢性联合底座上。

整个机组采用润滑油站供油。

压缩机与汽轮机，汽轮机与变速机之间采用膜片联轴器联接。

该机组为一拖三式由汽轮机驱动，带动空压机、增速机、增压机，如图所示：汽轮机在中间，一端带动空压机，一端带动增速机、增压机，增压和增速机在一个联合底座上。

离心式冷水机组施工方案介绍离心式冷水机组是一种常用于中央空调系统的机械设备，主要用于冷却或供给冷水。

它由离心式压缩机、冷凝器、蒸发器和控制系统等组件组成。

本文将介绍离心式冷水机组的施工方案，包括选址、安装和调试等内容。

选址离心式冷水机组的选址是施工过程中的关键步骤。

选址需考虑以下几个因素：1.与建筑物的距离：离心式冷水机组应离建筑物足够远，以减少噪音和热量对建筑物的影响。

2.空气流通性：冷水机组应选址在有良好空气流通的区域，以保证散热效果和机组的正常运转。

3.避免污染源：机组选址时应避免附近有大量污染源，如工业排放物或垃圾处理设备，以免影响机组的工作。

离心式冷水机组的安装过程需要按照以下步骤进行：1.基础施工：根据机组的重量和尺寸要求做好预埋件的施工，确保机组的稳固安装。

2.泵组安装：根据机组的设备布置图进行泵组的准确定位和安装，并与冷水机组进行连接。

3.冷却塔安装：根据机组的设备布置图进行冷却塔的准确定位和安装，并与离心式冷水机组的冷却塔管路进行连接。

4.电气连接：根据机组的电气布置图，进行电气线路的连接和接地工作。

5.管道连接：根据机组的管道布置图，进行冷却水管和冷冻水管的连接，确保连接紧固牢固。

离心式冷水机组安装完成后，需要进行系统的调试以确保其正常运行。

调试过程应按照以下步骤进行：1.空气泄漏检测：检测冷水机组的管道和阀门是否存在空气泄漏，如有需要进行修复。

2.电气系统检查：检查机组的电气系统是否连接正常、接地良好，并进行电气参数的调整。

3.冷水机组启动：按照机组的操作手册进行启动，检查机组是否正常运行和制冷效果是否达标。

4.性能调整：根据实际工况情况，调整机组的参数和控制方式，以达到最佳的冷却效果。

维护离心式冷水机组的正常运行需要定期进行维护保养，保养的主要内容包括：1.滤网清洁：定期清洁离心式冷水机组的冷却水滤网，保证冷却水的质量。

2.冷凝器清洁：定期清洁离心式冷水机组的冷凝器，保证冷凝效果和散热效果。

离心式鼓风机施工方案设计1. 引言离心式鼓风机是一种广泛应用于工业领域的机械设备，它通过离心力将气体输送到需要的位置。

本文将介绍离心式鼓风机的施工方案设计，包括设计背景、施工流程、设备要求等内容。

2. 设计背景离心式鼓风机在工业生产中扮演着重要角色，用于通风、排除废气、增加氧气供应等多种应用场景。

在工程项目中，离心式鼓风机的施工方案设计是确保设备正常运行的关键。

3. 施工流程3.1 施工准备在施工前，需进行充分的准备工作，包括以下内容：•准备必要的施工工具和设备，如起重机、焊接设备、工具箱等。

•确定施工地点，清理施工区域，确保施工场地干净整洁。

•安装必要的安全措施，如警示标识、安全网等，确保施工过程中的安全。

•确定施工人员配备，制定施工人员的职责和任务。

3.2 设备安装离心式鼓风机的安装是施工的重要环节，需要按照以下步骤进行：1.将离心式鼓风机运至施工地点，并通过起重机进行安装。

2.根据安装图纸，确认设备的正确位置，使用焊接设备固定设备。

3.连接输送管道，确保管道的密封性和稳定性。

4.连接电气设备，进行接线工作。

3.3 设备调试设备安装完成后，需要进行调试工作，确保设备的正常运行。

调试过程中，可以按照以下步骤进行：1.启动离心式鼓风机，观察设备的运行情况，确保设备无异常。

2.调整设备的参数，如风压、风量等，以满足实际需求。

3.检查设备的温度、噪音等参数，确保设备在安全范围内运行。

3.4 完工与验收当设备调试完成后，进行最后的完工与验收工作，包括以下步骤：1.清理施工现场，将多余材料和垃圾清理干净。

2.对施工过程中的质量和安全进行检查，确保施工符合要求。

3.进行设备的功能性测试，确保设备的正常运行。

4.编写施工报告，记录施工过程中的关键信息，以备后续参考。

5.交付给使用方，并进行验收，确保用户对设备满意。

4. 设备要求离心式鼓风机施工方案设计需要满足设备的以下要求：•设备应符合国家相关标准，如安全标准、环保标准等。

中国石油化工股份有限公司镇海炼化分公司制氢原料结构调整改造离心式压缩机安装施工方案业主名称中国石油化工股份有限公司镇海炼化分公司工程编号文件编号工程名称制氢原料结构调整改造0531文件类别□重大□专项□一般工程类别□新建□扩建□改造□检修版本日期页次说明送审稿报批稿批准稿√审批表工程名称：制氢原料结构调整改造方案名称类别离心式压缩机安装施工方案一般施工技术方案程序职务/部门签名日期项目部审核专业责任工程师会签施工部QA/QC部HSE部控制部审批项目技术负责人中石化镇海炼化制氢原料结构调整改造项目安装工程（三标段）离心式压缩机安装施工方案编制：审核：批准：中国化学工程第四建设有限公司2018年04月10日目录1、概述 (1)2、编制依据 (2)3、压缩机安装程序 (2)4、安装前的准备工作 (3)4.1技术资料 (3)4.2材料准备 (4)4.3施工机工具准备 (4)4.4开箱检验 (4)4.5安装条件 (4)4.6基础验收及处理 (5)5、压缩机组安装 (6)5.1凝汽器 (6)5.2机组安装 (6)5.3汽轮机初找平 (8)5.4汽轮机轴承安装 (9)5.5与压缩机初对中 (9)5.6压缩机支撑轴承 (11)5.7压缩机止推轴承 (12)5.8精找平找正、对中 (13)5.9二次灌浆 (14)5.10其他部位的组装与检测 (14)5.11保护装置安装 (14)5.12汽轮机附属管道安装 (15)5.13串联式干气密封安装 (15)5.14压缩机油系统安装 (16)5.15压缩机附属管道安装 (17)6、进度计划 (18)6.1、编制依据 (18)6.2、进度计划安排 (18)7、主要资源需求计划 (18)7.1劳动力安排 (18)7.2机组施工量具一览表 (18)7.3施工机具及手段用料 (19)8、质量保证措施 (19)8.1质量保证体系及主要人员管理职责 (19)8.2质量管理控制措施 (20)8.3其他质量控制措施 (21)8.4质量控制点的设置 (21)9 安全保证措施 (24)9.1安全管理体系及主要人员职责 (24)9.2技术交底 (28)9.3高处作业 (28)9.4交叉作业 (29)9.5吊装作业 (29)9.6安全工作分析（JSA） (30)10、雨季及台风施工措施 (30)11、成品保护措施 (31)12、应急预案 (31)12.1、应急救援组织机构 (31)12.2、事故急救 (32)12.3、事故处理 (32)12.4、具体事故应急措施 (32)12.5、应急终止 (36)1、概述1.1 项目概述：中石化镇海炼化制氢原料结构调整改造项目三标段制冷单元（2400）共有丙烯压缩机（位号24K001）一台，设备形式为离心压缩机、机型3MCL456、蒸汽透平功率：3560kw、转速9600rpm、设备单重132吨。

离心机生产制造项目规划设计方案投资分析/实施方案离心机生产制造项目规划设计方案离心机主要用于将悬浮液中的固体颗粒与液体分开，或将乳浊液中两种密度一样、又互不相溶的液体分开；也可用于排除湿固体中的液体，特殊的超速管式分离机还能够分离不同密度的气体混合物，利用不同密度或粒度的固体颗粒在液体中沉降速度不同的特点，有的沉降离心机还能够对固体颗粒按密度或粒度进行分级。

离心机的原理解是利用离心力，分离液体及固体颗粒或液体与液体的混合物中各组分的设备。

该离心机项目计划总投资19336.01万元，其中：固定资产投资13962.94万元，占项目总投资的72.21%；流动资金5373.07万元，占项目总投资的27.79%。

达产年营业收入42934.00万元，总成本费用33352.63万元，税金及附加383.18万元，利润总额9581.37万元，利税总额11286.12万元，税后净利润7186.03万元，达产年纳税总额4100.09万元；达产年投资利润率49.55%，投资利税率58.37%，投资回报率37.16%，全部投资回收期4.19年，提供就业职位949个。

坚持应用先进技术的原则。

根据项目承办单位和项目建设地的实际情况，合理制定项目产品方案及工艺路线，在项目产品生产技术设计上充分体现设备的技术先进性、操作安全性。

采用先进适用的项目产品生产工艺技术，努力提高项目产品生产装置自动化控制水平，以经济效益为中心，在采用先进工艺和高效设备的同时，做好项目投资费用的控制工作，以求实科学的态度进行细致的论证和比较，为投资决策提供可靠的依据。

努力提高项目承办单位的整体技术水平和装备水平，增强企业的整体经济实力，使企业完全进入可持续发展的境地。

......近几年来，化工、纺织、医药企业的过快增长直接导致了离心机的市场需求膨胀，在全国最大的离心机生产集中区域张家港，集中了大大小小将近200家离心机企业，像华大，牡丹，永达这些产品质量过硬，管理水平较高的企业均迅速崛起，并占据了市场的主流位置，其销售额总和也占了大半的全国总销售额，而像重庆江北，上海离心机研究所，合肥天工等一系列具有技术优势的企业或科研单位，也在各自的优势领域占据半壁江山，形成了具有一定特色的离心机销售体系。

空压机检修规程RIK125-4空气压缩机检修维护技术规程陕西神木化学工业有限公司二O一三年三月目录1.总则………………………………………………（1）主要内容与适用范围…………………………（2）编写依据………………………………………（3）主要技术参数…………………………………2.检修周期和内容…………………………………3.准备工作…………………………………………4.拆卸程序…………………………………………（1）示意图…………………………………………（2）检修内容………………………………………（3）质量标准………………………………………5.试车………………………………………………6.验收………………………………………………7.常见故障及处理方法……………………………1、总则1.1主要内容与适用范围1.1.1主要内容本规程规定了离心空气压缩机的检修维护周期和内容、检修与质量标准、试车与验收、维护和故障处理。

1.1.2适用范围本规程适用于空分工段的离心压缩机的检修维护。

压缩机为陕西鼓风机公司制造，型号是RIK125-41.2编写依据陕西鼓风机公司RIKT125-4压缩机操作和维护手册1．3主要技术参数:2、检修周期与内容2.1检修周期（见表一）表一视状态检测和运行中发现的问题确定检修时间和检修内容2.2检修内容2.2.1小修2.2.1.1对运行中的振动或轴位移较大的轴承进行检查修理；2.2.1.2对运行中温度较高的轴承及相应的进回油管道进行检查修理；2.2.1.3消除管线、阀门、法兰、接头等的跑、冒、滴、漏；2.2.1.4消除运行中发生的其它故障、缺陷。

2.2.2大修2.2.2.1包括所有小修内容；2.2.2.2拆卸联轴器检查复核机组的对准情况，检查联轴器全部螺栓，重新调整机组的同心度；2.2.2.3检查、修理压缩机的径向轴承和止推轴承，测量记录各部间隙；检查轴瓦瓦块、可拆卸止推盘的使用情况，使用着色法进行无损检测，根据情况进行更换，调整各轴承间隙；。

一、工程概况1．概述（按照设备说明书简要说明离心机的重量、转速、功率、组成），本方案的编制旨在说明离心机的查验、安装、实验及单机试车的方式、程序、技术要求和质量控制标准，以确保离心机安装符合安装说明书的要求和施工及验收规范的规定，保证离心机组装的质量。

二、方案编制依据《化工机械安装工程施工及验收规范（通用规定）》HGJ203《机械设备安装工程施工及验收通用规范》GB50231—98离心机安装说明书或供货方提供的有关安装技术要求或设计图纸的要求。

三、现场劳动组织及机具计划一、劳动力计划二、设备机具计划四、施工进度计划略五、施工技术方案1．预备工作⑴离心机安装技术人员应编制好相应的施工方案并对参与施工人员进行技术交底，施工人员应认真熟悉图纸及相关的技术资料。

⑵施工人员应预备好各类安装工具和施工手腕用料，所用测量器具应经调校合格并在复检期内。

⑶施工所用机具设备应预备到位，设备应性能良好，随时可投入利用。

2．离心机查验及保管⑴离心机由业主或制造厂家送货到现场指定位置，设备到现场应按照规范要求进行开箱查验，查验时应有供货商、监理、质检、业主单位、施工单位等有关人员参加，交接两边应按装箱单或离心机到货验收清单一路检查清点，并记录和填写《设备开箱查验记录》，查验完毕后并应就查验结果进行签字确认。

设备查验应符合下列规定：①离心机必需有出厂合格证明书及安装说明书等技术文件；②离心机的出厂合格证明书；制造厂提供的有关重要零件和部件制造、装配等质量查验证明书及机械试运转记录；离心机的总装配图，主要部件图、易损零件图及安装利用说明书等；离心机装箱清单。

③离心机的外观检查：Ⅰ.应仔细对离心机外观检查，离心机表面不得有伤痕、锈蚀、脱漆、和变形，离心机的主要尺寸、机械加工质量和管口方位尺寸等应符合离心机装配图样的要求。

Ⅱ. 离心机的密封面、密封垫的型式和尺寸应符合设计图样要求。

密封面应光洁无污，无机械损伤、径向刻痕、锈蚀等缺点。
