SoMachine介绍和软件编程SoMachine是施耐德电气公司开发的一款先进的自动化软件平台，用于编程和配置多种工业控制系统。
它提供了丰富的功能和工具，使工程师和程序员能够轻松地创建和管理复杂的自动化解决方案。
本文将对SoMachine的特点、功能和软件编程进行详细介绍。
首先，SoMachine具有用户友好的界面和直观的操作。
它采用了图形化的编程环境，工程师和程序员可以通过简单的拖放操作来创建和配置设备之间的连接和通信。
此外，SoMachine还提供了丰富的预定义函数和指令，使编程变得更加简单和高效。
SoMachine具有强大的仿真和调试功能。
它提供了实时仿真环境，工程师可以在电脑上模拟设备和系统的运行。
此外，SoMachine还提供了在线调试和监视功能，工程师可以实时监控设备的状态，并进行故障排除和调试。
SoMachine还提供了强大的数据管理和配置功能。
它可以对设备和系统进行灵活的配置和管理，包括输入/输出分配、网络设置、设备参数和变量配置等。
此外，SoMachine还提供了数据采集和报表生成功能，可以对设备和系统的运行状态进行监测和分析。
SoMachine还具有高度的可扩展性和兼容性。
它可以与施耐德电气公司的不同设备和产品进行无缝集成，包括PLC、HMI、驱动器等。
此外，SoMachine还支持OPC UA和WEB服务等现代通信技术，可以与其他厂商的设备和系统进行互联。
综上所述，SoMachine是一款功能强大的自动化软件平台，具有拖放式编程、多种编程语言和协议支持，强大的仿真和调试功能，以及灵活的数据管理和配置功能。
它为工程师和程序员提供了一种快速、简便和高效的方式来开发和配置复杂的自动化解决方案。
无论是简单的机器控制还是复杂的工业系统，SoMachine都是一个理想的选择。

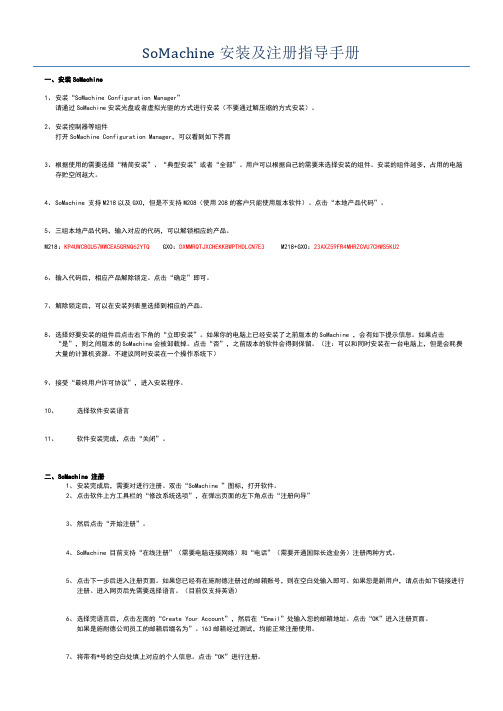

SoMachine 安装及注册指导手册一、安装SoMachine1、安装“SoMachine Configuration Manager”请通过SoMachine安装光盘或者虚拟光驱的方式进行安装（不要通过解压缩的方式安装）。
2、安装控制器等组件打开SoMachine Configuration Manager，可以看到如下界面3、根据使用的需要选择“精简安装”、“典型安装”或者“全部”。
用户可以根据自己的需要来选择安装的组件。
安装的组件越多，占用的电脑存贮空间越大。
4、SoMachine 支持M218以及GXO，但是不支持M208（使用208的客户只能使用版本软件）。
点击“本地产品代码”。
5、三组本地产品代码，输入对应的代码，可以解锁相应的产品。
M218：KP4UWC8GU57MWCEA5GRNQ62YTQ GXO：DXMMRQTJXCHEKKBWPTHDLCN7E3 M218+GXO：23AXZ59FR4MHRZCVU7CHWS5KU26、输入代码后，相应产品解除锁定。
点击“确定”即可。
7、解除锁定后，可以在安装列表里选择到相应的产品。
8、选择好要安装的组件后点击右下角的“立即安装”。
如果你的电脑上已经安装了之前版本的SoMachine ，会有如下提示信息。
如果点击“是”，则之间版本的SoMachine会被卸载掉。
点击“否”，之前版本的软件会得到保留。
（注：可以和同时安装在一台电脑上，但是会耗费大量的计算机资源。
不建议同时安装在一个操作系统下）9、接受“最终用户许可协议”，进入安装程序。
10、选择软件安装语言11、软件安装完成，点击“关闭”。
二、S oMachine 注册1、安装完成后，需要对进行注册。
双击“SoMachine ”图标，打开软件。
2、点击软件上方工具栏的“修改系统选项”，在弹出页面的左下角点击“注册向导”3、然后点击“开始注册”。
4、SoMachine 目前支持“在线注册”（需要电脑连接网络）和“电话”（需要开通国际长途业务）注册两种方式。
使用USB编程电缆为Somachine PLC 联机
一、硬件部分：USB编程电缆驱动的安装
用户调试也可以拿手头数码产品的USB数据线(比如移动硬盘，MP3的数据线做联机试验，但不能保证所有端口匹配的数据线都能做联机编程电缆.建议用户最好购买施耐德Somachine PLC所对应的编程电缆.
当USB电缆A口插在电脑上，B口插在PLC上，PLC上电后,Windows会自动提示发现新硬件,根据向导,来安装USB电缆的驱动（图示是以M238PLC安装驱动为例说明，其它PLC驱动安装的操作过程同下述步骤）:
这时,会自动发现PLC硬件(218,258PLC，硬件显示会不同，基于驱动安装过程，可以忽略此信息),如下图:
点击“下一步”,系统会自动安装驱动
二、软件部分：Somachine 软件设置：
在Somachine软件配置菜单,选择正确的控制器型号,双击控制器,自动弹出通信设置窗口.
选择添加网关:
使用默认值，点击“确定”按钮
点击扫描网络,软件会自动扫描连接的控制器:（如果扫描不到，高度怀疑是编程电缆的驱动没安装好，或电缆本身的问题）检查扫描到的控制器是否正确,如正确选择设置使用路径:
会弹出警告,如下图
按键盘上的ALT与F键.
最后在程序界面的在线菜单下,点击登录到Application[my PLC Controller]。
SoMachine编程指南SoMachine是施耐德电气公司推出的一款多功能自动化软件平台，可用于编程多种自动化设备，包括可编程逻辑控制器（PLC），变频器，人机界面等。
本文将为您提供SoMachine编程的指南，帮助您从零开始使用该软件。
2. 创建和配置项目：打开SoMachine软件后，您需要创建一个新的项目。
在“文件”菜单中选择“新建项目”，然后为项目选择一个名称和位置。
接下来，您需要配置项目的属性，包括设备类型、通信设置和硬件配置等。
3. 编写逻辑程序：在SoMachine软件中，您可以使用多种编程语言来编写逻辑程序，包括Ladder Diagram（LD）、Structured Text（ST）、Function Block Diagram（FBD）等。
选择一种您熟悉且适合您的项目的编程语言。
4. 添加设备和功能块：SoMachine允许您通过“设备”菜单来添加不同类型的设备，如PLC、变频器和人机界面等。
根据您的项目需求，选择合适的设备并添加到项目中。
此外，您还可以添加功能块来扩展功能和实现复杂的控制逻辑。
5.配置设备和功能块：一旦添加设备和功能块，您需要进行配置以适应您的应用需求。
在设备属性和功能块属性对话框中，您可以设置通信参数、输入输出点位、报警和故障处理等。
确保所有设备和功能块的配置都正确无误。
6. 调试和测试：在编写完逻辑程序并配置设备之后，您可以使用SoMachine的调试功能来验证程序的正确性。
可以使用在线模拟器进行测试，也可以连接实际设备进行实时调试。
通过观察程序执行过程中的变量值和设备状态，您可以判断程序逻辑是否正确。
8. 文档和备份：在编程过程中，建议您定期对项目进行备份，以防止意外数据丢失。
同时，编写详细的文档和注释，有助于他人理解和维护您的程序。
SoMachine提供了文档生成工具，可以自动生成程序的说明和文档。
9. 学习和掌握SoMachine：SoMachine是一个强大而复杂的软件平台，学习和掌握它需要一定的时间和经验。
SoMachinePLC程序下载步骤施耐德PLC程序下载步骤⼀、以太⽹⽅式1.设置电脑的⽹⼝参数：桌⾯上的‘⽹络’图标上点⿏标右键，选择‘属性’点击⿏标左键进⼊，在出现的下⾯的窗⼝点击‘更改适配器设置’在与PLC连接的⽹⼝点⿏标右键，选择‘属性’点击，出现以下画⾯：选择上图中蓝⾊选中项⽬，双击⿏标左键，出现以下画⾯，按照画⾯中的参数设置⽹络参数：然后在所有出现的窗⼝中点确认，退出设置。
2.⽤⽹线将编程的电脑与PLC连接，确认⽹线连接可靠，电脑上右下⾓的⽹络图标不带红⾊的叉（黄⾊的感叹号属正常）。
3.在已安装施耐德PLC的软件的前提前，双击以下程序⽂件（⽂件类型为*.project）：等待PLC软件⾃动打开PLC程序。
4.在出现以下窗⼝之前所出现的窗⼝都可点‘确定’，出现以下窗⼝后双击窗⼝中的红⾊框⾥⾯的按钮，打开程序⽂件程序打开后出现以下窗⼝：如果‘在线’-‘仿真’按钮前打勾了，须要先点击‘仿真’菜单去掉前⾯的勾；5.点击‘在线’-‘多重下载’菜单，出现以下窗⼝：选择‘通常执⾏全下载（A）’，点‘确定’按钮，会出现以下窗⼝：选择‘是（Y）’后程序开始下载，如果⽹络没有建⽴好连接，会出现以下窗⼝：选择‘是（Y）’，出现以下窗⼝：点击‘关闭’后检查⽹络连线和参数设置后再尝试。
6.如果PLC与PC之间联结正常，会以粗体字显⽰在以下列表中（如下图中的最后⼀列）：双击粗体字显⽰的那⼀⾏到选中状态，如下图：然后回到第5步重新尝试。
7.在下载过程中如出现以下窗⼝，须要同时按电脑的Alt 键和F键，才能进⼊程序下载。
8.当出现以下画⾯时，说明通讯正常，程序已经创建：此时，可点‘关闭’按钮后，从第4步开始再下载⼀次。
9.当出现以下窗⼝时程序下载成功，可点‘关闭’按钮。
然后先关闭软件，再拔出与PLC连接的⽹线，恢复到现场下载之前的状态。
⼆、USB⽅式1. USB的接⼝位于PLC控制器的右下侧，见下图红⾊框的位置。
2. 打开USB接⼝的保护盖，连接上USB编程电缆。
SoMachine V4.1安装及注册指导手册一、安装SoMachine V4.11、安装“SoMachine Configuration Manager”请通过SoMachine安装光盘或者虚拟光驱的方式进行安装（不要通过解压缩的方式安装）。
2、安装控制器等组件打开SoMachine Configuration Manager，可以看到如下界面3、根据使用的需要选择“精简安装”、“典型安装”或者“全部”。
用户可以根据自己的需要来选择安装的组件。
安装的组件越多，占用的电脑存贮空间越大。
4、SoMachine V4.1支持M218以及GXO，但是不支持M208（使用208的客户只能使用V3.1版本软件）。
点击“本地产品代码”。
5、三组本地产品代码，输入对应的代码，可以解锁相应的产品。
M218：KP4UWC8GU57MWCEA5GRNQ62YTQ GXO：DXMMRQTJXCHEKKBWPTHDLCN7E3 M218+GXO：23AXZ59FR4MHRZCVU7CHWS5KU26、输入代码后，相应产品解除锁定。
点击“确定”即可。
7、解除锁定后，可以在安装列表里选择到相应的产品。
8、选择好要安装的组件后点击右下角的“立即安装”。
如果你的电脑上已经安装了之前版本的SoMachine V3.1，会有如下提示信息。
如果点击“是”，则之间版本的SoMachine会被卸载掉。
点击“否”，之前版本的软件会得到保留。
（注：V4.1可以和V3.1同时安装在一台电脑上，但是会耗费大量的计算机资源。
不建议同时安装在一个操作系统下）9、接受“最终用户许可协议”，进入安装程序。
10、选择软件安装语言11、软件安装完成，点击“关闭”。
二、S oMachine V4.1注册1、安装完成后，需要对V4.1进行注册。
双击“SoMachine V4.1”图标，打开软件。
2、点击软件上方工具栏的“修改系统选项”，在弹出页面的左下角点击“注册向导”3、然后点击“开始注册”。
本指南将引导您完成使用SoMachine与PLC远程访问该文档为标准说明可能不适用特定的解决方案。
请访问我们的网站获取文档华为固件的最新版本：中文版本:1607目录本指南前提 31. 以太网连接 4B连接 6 Notices 8本指南前提本指南将帮助您设置放置在客户现场使用的Schneider设备，并在电脑中安装了SoMachine编程软件进行远程连接。
本指南使用的是Schneider M258 PLC（以太网）和LMC058 PLC （USB）两个通讯类型不一样的来作说明。
本指南前提是:▪您必须有登陆GateManager服务器或者LinkManager客户端的账户；▪您的的电脑安装有LinkManager客户端软件以及SoMachine编程软件；▪您有一台SiteManager远程网关以及一台M258 PLC和一台LMC058 PLC；1. 以太网连接将施耐德258PLC连接到SiteManager远程网关的DEV1网口上,DEV1网口IP 和掩码和设备的IP和掩码处在同一子网中。
如下图所示，添加设备类型登陆客户端点击连接后打开SoMachine编程软件并创建对应PLC型号的项目，打开配置。
在连接模式选择IP地址，输入PLC的IP地址，点击在线点击Alt+F确认后，就能远程访问到设备了2. 使用USB连接将设备使用USB线连接到SiteManager的USB接口上（可支持USB_Hub），添加设备类型如下客户端点击连接这台USB设备如下图所示，等待OK状态下变成2后打开编程软件。
注意：点击连接的瞬间跟本地插USB线一样，会安装USB驱动，可通过设备管理器查看，如果驱动没安装成功，将不能远程访问。
进入到新建的项目里面,就可以看到这台USB设备，如果在这个界面下只显示PC,点击刷新按钮，USB的设备就会扫描出来,选中USB设备，点击登陆，按下Alt+F键设备就处于在线的状态了。
