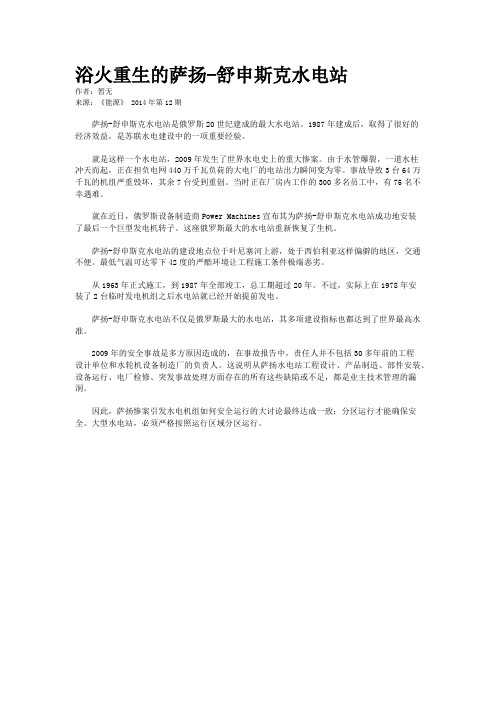

浴火重生的萨扬-舒申斯克水电站作者：暂无来源：《能源》 2014年第12期萨扬-舒申斯克水电站是俄罗斯20世纪建成的最大水电站。
1987年建成后，取得了很好的经济效益，是苏联水电建设中的一项重要经验。
就是这样一个水电站，2009年发生了世界水电史上的重大惨案。
由于水管爆裂，一道水柱冲天而起，正在担负电网440万千瓦负荷的大电厂的电站出力瞬间变为零。
事故导致3台64万千瓦的机组严重毁坏，其余7台受到重创。
当时正在厂房内工作的300多名员工中，有75名不幸遇难。
就在近日，俄罗斯设备制造商Power Machines宣布其为萨扬-舒申斯克水电站成功地安装了最后一个巨型发电机转子。
这座俄罗斯最大的水电站重新恢复了生机。
萨扬-舒申斯克水电站的建设地点位于叶尼塞河上游，处于西伯利亚这样偏僻的地区，交通不便。
最低气温可达零下42度的严酷环境让工程施工条件极端恶劣。
从1963年正式施工，到1987年全部竣工，总工期超过20年。
不过，实际上在1978年安装了2台临时发电机组之后水电站就已经开始提前发电。
萨扬-舒申斯克水电站不仅是俄罗斯最大的水电站，其多项建设指标也都达到了世界最高水准。
2009年的安全事故是多方原因造成的，在事故报告中，责任人并不包括30多年前的工程设计单位和水轮机设备制造厂的负责人。
这说明从萨扬水电站工程设计、产品制造、部件安装、设备运行、电厂检修、突发事故处理方面存在的所有这些缺陷或不足，都是业主技术管理的漏洞。
因此，萨扬惨案引发水电机组如何安全运行的大讨论最终达成一致：分区运行才能确保安全。
大型水电站，必须严格按照运行区域分区运行。
根据GB/T15468－1995《水轮机基本技术条件》中关于稳定运行区域出力范围规定，混流式水轮机的出力范围为相应水头下的机组最大保证功率的（45～100）%，故软件编制时当流量或出力小于单台机允许的最小流量或出力，系统将弹出消息框并结束运行，当流量或出力大于四台机允许的最大流量或出力，系统将弹出消息框并按最大出力分配负荷。
在水轮机的稳定运行区域内，针对流量一定，出力最大化的优化情况，流量取整由4m3/s～36m3/s（以下简称：控制流量）；针对出力一定，流量最小化的优化情况（以下简称：控制出力，为了更直观地反映总出力相同时的组态效率相同，出力取值为流量一定，出力最大化的优化情况时生成的总出力），出力取值由3004kW～28367kW中国如何避免水电惨案——俄罗斯萨扬惨案启示作者：来自：《中国能源报》（ 2010年3月29日第 06 版）编者按近日，国家电监会出台了《关于吸取俄罗斯萨扬水电站事故教训进一步加强水电站安全监督管理的意见》，对萨扬水电站事故原因作了总结，并对强化我国水电站运行安全监督管理提出意见。
时间退回到2009年8月17日，俄罗斯萨扬-舒申斯克水电站(装机10×64万千瓦)发生特别重大安全事故，造成75人死亡，13人受伤，2号、7号、9号发电机组几近报废，厂房结构严重破坏，电厂恢复发电至少半年以上。
中国水电站应如何从萨扬惨案中吸取教训以避免惨剧发生？就此，《中国能源报》记者采访了曾访问考察过俄罗斯萨阳-舒申斯克水电站的中国长江三峡集团公司科技委委员、原副总工程师黄源芳教授。
萨扬惨案是一面镜子水电工作者应吸取有益教训杜绝一切安全隐患■黄源芳“在市场经济中处于“强势”的业主应该有清醒的认识：业主技术管理的严格与否，业主的决策正确与否，科学的措施落实与否，及时发现和避免设计、制造、安装、运行、维修过程中的某些安全漏洞至关重要。
事件回放萨扬-舒申斯克水电站建在西伯利亚的叶尼塞河上，它担负着西伯利亚地区大约10％的电力供应，是俄罗斯最大的水电站。
萨扬水电站“8·17”事故及对中国水电站安全运行警示【. .第卷第期水电厂自动化. 年月萨扬水电站“事故及对中国水电站安全运行警示王桂平中国水利水电科学研究院,北京市摘要:介绍了萨扬一舒申斯克水电站“”事故情况及原因分析,探讨了对中国水电站机电设备安全运行的启示,从水电站机电设备的科研、设计、调度、管理等方面提出了安全建议。
关键词:水电站;“”事故;有功功率调节;无功功率调节;机电设备安全运行萨扬水电站机组型式为混流式,机组台数引言台,额定容量 ,最大容量,额定年月日发生的俄罗斯萨扬一舒申斯水头 ,最大水头 ,额定流量。
/ ,克水电站以下简称“萨扬水电站”的事故造成转轮直径 .,额定转速. / ,飞逸转速人死亡, 人失踪,其号、号、号机组严重损 . / ,水轮机转轮重量 ,发电机额定电坏,定子、转子、控制系统、主要开关设备、辅助设备压 . ,发电机转子重量 ,发电机总重量等全部损坏。
除正在检修的号机组控制柜、二次。
回路和控制线路损坏,损失较轻外,其余机组损失均萨扬水电站于年开始建设,首台机组非常严重, 号、号和号机组地区厂房的上部结年投入临时运行, 年全部机组投入运行。
构被完全破坏,安装间、号和号机组的厂房上部最先投运的号和号机组用临时转轮发电。
号结构受到严重损害,玻璃窗全部冲毁。
据俄罗斯事机组与号机组分别于年和年置换了正故原因技术调查委员会估算经济损失约亿卢布。
式工作转轮。
厂家设定水轮机运行服役年限为这次事故是由于机电设备故障引发的,给水电站施 ,而国家标准设定水轮机运行工建设期“大水工、小机电”的惯常思维敲响了警钟。
年限为。
本文首先介绍了俄罗斯水电开放有限公司分部水电站以接入俄罗斯西伯利亚电网,关于萨扬水电站事故原因技术报告,探讨了中国水发电量占俄罗斯水电公司总发电量的 / 。
据称,电站机电控制设备安全稳定运行应该注意的问题,萨扬水电站每年超过一半的电量约? 供应以杜绝类似事故。
给位于几十公里以外的俄罗斯铝业联合公司所属的座大型炼铝厂以及铝箔厂。
有关生命安全心得体会及感悟（优秀8篇）在现实生活或工作学习中，说到作文，大家肯定都不陌生吧，作文是由文字组成，经过人的思想考虑，通过语言组织来表达一个主题意义的文体。
相信很多朋友都对写作文感到非常苦恼吧，为了帮助大家更好的写作生命与安全，作者整理分享了8篇有关生命安全心得体会及感悟。
安全与生命篇一生命是一棵绿色的大树每一片新叶都弹奏快乐的音符粗壮的树干支撑季节的天空岁月的记录成长的脚步生命是一棵绿色的大树有时也显得十分脆弱事故的飓风一旦袭来就被摧毁走向死亡的归宿生命是一棵绿色的大树每一片新叶都弹奏快乐的音符快快筑起安全的防风林带让生命尽情享受春风，阳光和雨露安全与生命篇二尊敬的各位领导、各位评委、同事们大家上午好！金秋十月，稻花飘香，在这收获的季节，我们迎来了洗选中心举办的“决战四季度，确保安全生产”为主题的安全演讲比赛活动。
我是来自机械维修中心的张新明，很荣幸有机会参加这次演讲比赛，和大家共同探讨安全这个主题，今天我演讲的题目是：《生命无价、安全为天》。
朋友，当您每天上下班的时候，您的心中是否惦记着安全呢？当您即将进入工作岗位的时候，您是否想到了今天我要安全呢？当您在工作岗位上违章的一刹那，您是否会想到因为我的一个小小的、小小的违章，会导致事故的发生而使自己或者同事的生命受到伤害呢？如果，您还没有，那请让我提醒您，时刻牢记“生命无价、安全为天”。
人的生命只有一次，每一个人都想笑语长在，每一个家庭都愿幸福美满，每一个企业都愿兴旺发达，然而这一切都离不开安全，安全是企业发展的永恒主题，是我们煤矿企业的天字号大事，更是我们职工的生命。
没有了安全就谈不上我们企业的稳定发展，没有了安全也就更谈不上我们职工的幸福生活。
“海因里希法则”告诉我们一件重大的事故背后必有29件轻度的事故，还有300件潜在的隐患。
可怕的是对潜在性事故毫无觉察，或是麻木不仁，结果导致无法挽回的损失。
在我们的企业中由于我们少数人安全意识淡薄，违章指挥、违章操作；由于我们的作业规程和安全规程不能在现场真正的落实等等，等等的一些原因，致使安全事故在我们身边接二连三地发生，伤害、吞噬着我们的身心，破坏着我们的幸福，也给我们的亲人带来巨大的痛苦。
俄最大水电站发生水管爆裂事故18人死伤54人失踪
8月17日，俄罗斯最大的水电站萨扬-舒申斯克水电站发生事故。
图为事故现场。
据综合外电报道，俄罗斯紧急情况部发言人17日称，俄罗斯最大的水电站萨扬-舒申斯克(sayano-shushenskaya)水电站发生水管爆裂事故，目前共有8人在事故中丧生，10人受伤，54人下落不明，死伤人数还有可能继续上升。
这位发言人介绍说，水电站内的一个变压器在修理过程中突然爆炸，导致水管爆裂，巨大的水流冲进了一间涡轮机房；由于水势过猛，机房内的工作人员都来不及逃生，不少人被困在了机房内；事故发生后，水电站已经被关闭，不过大坝和发电站附近的居民并未受此事故影响。
萨扬-舒申斯克水电站泄洪中
水电站主管瓦西里祖巴金进一步介绍说，水电站内共有10个涡轮发电机，其中2个遭到严重损坏，要修好这两组涡轮发电机则要花费数年的时间；其它地区的水电站已经将电力紧急供应给受此事故影响的区域。
报道称，目前已有近150名救援人员赶赴事故现场。
出事的涡轮机房大约有100米长，建
在高高的坝壁上，给救援工作造成很大困难。
内部人士透露，此次事故将造成“数十亿卢布”损
失（100卢布约等于3美元）。
萨扬-舒申斯克水电站位于叶尼塞河上游。
除发电外，还有航运效益，控制流域面积18万
平方千米。
工程于1963年开始施工准备，全部工程在1987年完成，总工期长达19年，年发电量235亿千瓦时。
离水电站几十公里以外的萨彦诺戈尔斯克，设有俄铝最先进的两个大型炼铝厂以及铝箔厂。
据悉水电站每年超过一半的电力——130亿千瓦时都供应给了俄铝。
日报周报杂志中国能源报 2010年3月1日星期一“我有建议都不知道跟谁说！”原水利部部长汪恕诚呼吁——我国水电安全管理机构亟待明确本报记者于洪海《中国能源报》（ 2010年3月1日第20 版）设备管理至关重要近日，国家电监会发布了《关于吸取俄罗斯萨扬水电站事故教训进一步加强水电站安全监督管理的意见》（以下简称意见）。
意见披露：2009年8月17日，俄罗斯萨扬—舒申斯克水电站(装机10×640兆瓦)发生特别重大安全事故(以下简称“萨扬事故”)，造成75人死亡，13人受伤，2#、7#、9#发电机报废，厂房结构严重破坏，经济损失约70亿卢布。
意见显示：从俄罗斯政府公布的“萨扬事故”原因技术调查报告披露情况看，8月17日8时13分，当2#机组降低出力进入不推荐的运行工作区域时，水轮机顶盖固定螺栓被拉断，在水压力作用下机组转动部分带着水轮机顶盖及上机架向上弹射，导致事故发生。
事故发生的原因和暴露的问题是多方面的：机组运行中水轮机轴承振动幅值严重超标而未按规定“卸荷并停机”；在制造厂家文件和电站运行文件中均无保证检查紧固件状况的标准和紧固件的使用期限；在机房受淹、保护和控制回路电压消失时，导水机构不能自动关闭；中控室没有关闭进水口快速事故闸门的控制开关；应急预案、应急措施、应急演练、应急通讯不能满足应急需求等。
国家电监会副主席史玉波表示：“这个事故的发生有其技术上的问题，还有管理上的问题，更多的是反映在管理问题上。
2008年10月10日广东惠州抽水蓄能电站、2009年10月16日山西西龙池抽水蓄能电站发生了严重的事故，这是最近在国际国内的三起事故。
广州蓄能电站和西龙池抽水蓄能电站反映在设备制造厂家在设计上出了问题，在设备制造质量上出现了问题。
这三起事故，有很多的警示：水电站首先是大坝的安全，这是摆在第一位的，再就是水电站本身运行的安全。
从这三起事故来看，水电站运行管理当中对设备的管理是至关重要的，所以有水电站的公司，一定要重视对水电站设备的管理。
俄罗斯萨阳一舒申斯克水电站发生特大安全事故的历史教训黄源芳(中国长江三峡集团公司，湖北宜昌443002)摘要：2009年8月俄罗斯装机6400M W的萨阳一舒申斯克水电站发生特大事故，电站全部瘫痪，75人遇难，损失惨重。
中国作为水电大国，应从萨阳事故中吸取教训。
为此，研究了媒体报导的萨阳电站事故的资料和图片，结合过去考察该电站的体会．有针对性地比照中国水电工程设计、机组设备制造，安装、运行和行业管理等方面的情况。
提出了避免重蹈复辙的建议。
关键词：事故；水轮发电机组；萨阳一舒申斯克水电站L，es s ons L ear ned f r om Sayano-Shu s hens kaya A c dden tH uan g Y u a nfa n g(Chi na T hr e e G or ges C o r po r at i on，Y i c hna g H ubei443002)A b st r act：I n A ugus t2009，t he Saya no-S hus he nska ya H y dr op ow er St at i o n i n R u ssi a w i t h a n i ns t al l ed capa ci t y of6400M W hap pen ed cat ast r ophi c ac ci d en t，and ca used ser i ou s pr op er t y dam ages a nd cas ual t i es．Fr om t he st u dy o n m edi a i nf or m a t i on a nd c om bi ni ng w i t h t he pr e vi o us f ield i nvest i gat i on，t he l essons ham ed f r o m t his ac ci den t w er e anal yz ed．The pr o posa l s t o C hi nes e hydropow er i ndus t r y ar e pr ese nt e d o n hydropow e r pr oj ect des i gn，hy dr o—gener a t or uni t m a nuf a ct ur e，equi pm ent i n st al l ati on．oper at i o n a nd m anag em ent i n or d er t o avo i d si m i l ar acci dent．K ey W ords：a cci de nt；hydro-gene ra t or uni t；Sayano—Shus hens kaya H ydr opow er St at i on中图分类号：TM312；T V737；rr、r74l(512)文献标识码：B文章编号：0559—9342(2010)08-0090-040引言2009年8月17日当地时间8时13分。
位于俄罗斯西伯利亚的萨阳一舒申斯克电站(以下简称“萨阳电站”)发出一声巨响，高压水柱从2号水轮机的空腔喷出。
淹没了主厂房发电机层以下各层。
同时，电站中控室发出声光警报．当时电站所带4100M W 负荷瞬间降到零，厂用电源全部消失。
装机容量6 400M W的电站全面瘫痪。
9时20分，位于坝顶的水轮机进水口工作门被手动关闭。
截断了水流。
从事故开始到闸门关闭．历时67m i n。
11时32分，起动坝顶移动式应急柴油发电机组；l l时40分，大坝溢洪闸门提起，水库开始放水。
1萨阳水电机组特性建于西伯利亚叶尼塞河上的萨阳电站。
是前苏联建设和投入运行的装机容量最大的水电站。
装有圜W at er P o w er V01．36N o．810台单机容量640M W的混流式机组。
总装机容量6400M W，年发电量235亿kW h。
坝后式厂房段长331．8m。
机组进水口高程479m。
大坝下游面设外包混凝土背管，内径7．5m。
电厂为两伯利亚供应10％的能源，为附近铝业生产提供70％的用电。
水电站水轮机为混流式PO一230／833一B一677．由俄罗斯圣彼得堡“列宁格勒金属工厂”制造，合同规定使用寿命为30年。
伞式同步水轮发电机为C B①1285／275—42yX几4，额定容量640M W。
推力轴承支撑在水轮机顶盖上，发电机定子线圈采用蒸馏水冷却，转子为强迫风冷。
水轮发电机由圣彼得堡“电力”工厂制造，合同规定使用寿命收稿日期：2010-02_03作者简介：黄源芳(193卜)，男。
广西容县人，教授级高工，从事水水力机械专业工作．为40年。
萨扬电站的建设始于1963年．1978年12月投入临时运行。
2000年12月13日经批准投入永久运行。
水轮机主要技术参数：最大水头220vi i。
额定转速142．8r／m i n，转轮重量156t，主轴直径2．0m、质量93t，轴向推力20M N。
水轮机总质量l400t。
2萨阳电站机组毁坏情况机组：2号机组完全毁坏并甩出电机井。
受毁部件有发电机转子和定子的线圈、上机架、励磁机、发电机主断路器、15．75kV导线和中性点出线、二次回路、操作回路和辅助设备等。
油气罐和储气罐大量凹陷压痕、管道断落；7号机组发电机定子、上机架、水轮机调节系统、压力油罐、发电机水冷系统、二次回路和操作回路被破坏。
受损部件有转子线圈、发电机主断路器、中性点出线和辅助设备。
油气罐和压力油罐大量凹陷压痕、管道断落；9号机组发电机定子和上机架被破坏，油压设备、辅助设备、控制柜、二次回路和操作回路受损；储气罐和压力油罐大量凹陷压痕、管道断落；10号机组发电机转子和定子的线圈、上机架、固定的发电机轴承被扭转；其余7台机组不同程度损坏。
厂房上部结构毁坏：2、3号和4号机组区，1、5号机组在安装间范围内严重受损，所有的玻璃窗被毁；2、7号和9号机组段327．0m高程以上屋顶和上游面第4根桥机排架立柱全毁；厂房内运人、运货的6部电梯彻底破坏。
厂坝间变压器组：变压器1C相从基础脱离。
移位到电控室．油枕及其紧固件变形．冷却系统损坏；变压器1C相附近的5台单相变也不同程度受损。
此次事故在全厂失去厂用电源的情况下．布置在坝顶上的移动式柴油发电机能及时起动供电。
使泄水闸门能被提起，水库开始泄水，避免发生“水流漫坝”的衍生事故。
另外。
西伯利亚电网在瞬间失去4100M W容量的紧急情况下。
电网没有被“拉垮”，没有衍生为电网大面积停电的灾难。
3关于事故的原因据俄罗斯媒体报导。
事故直接原因是2号水轮机长期在振动摆度大的工况下运行。
顶盖与座环之间的紧固螺栓疲劳损伤失效，高压水流冲开顶盖，机组损毁，水淹厂房，其他机组发电机发生短路，未能及时停机。
造成事故扩大。
根据俄罗斯过去发表过的萨阳水轮机设计、运行、修复改造的技术资料，经研究发现，20世纪70年代设计、制造的萨阳电站水轮机，稳定性能较差。
运行范围较窄：认为萨阳水轮机采用了缺乏经过运行考验的扇形橡胶瓦水导轴承，存在结构设计的缺陷；首台投入运行22年来，机组设备关键部件逐渐老化，继电保护、自动化系统未能及时升级改造：机组长期“带病”运行。
媒体报导中指出。
事故发生前电站运行调度又将状态不佳的2号机组作为承担功率调节的首选机组，负荷频繁升降。
穿越设计不推荐的运行区域：在事故发生前机组在不推荐运行区运行。
在振动摆度已经严重超标的状况下。
电站技术负责人又未能及时发现并果断下令停机。
最终导致事故的发生。
但是，笔者研究了现场拍摄的许多图片后，还是有许多不解之处，主要是：(1)事故起因为2号机组，其毁坏最严重，而其近旁的1、3号机则较轻。
但远离2号机的7号和9号机却严莺受毁?(2)是什么巨大的力量能将2号水轮机的顶盖与座环连接的80个螺栓的“拉断”。
与转轮、主轴、推力支架、发电机转子等转动部件一起被“上抬”约10m倒在发电机层?(3)是什么力量使第一组3台单相变压器中只有1台移位到电控室。
而其他2台单相变位置却没有变化?(4)目击者听到事发时2号机组区啪啪巨响。
并看到喷射而出的水柱，中控台发出了声光信号。
一切通讯、照明、自动装置、信号和仪器全部失效。
这个过程是如何演变的?2号机组引发的事故。
有着水轮机水力设计不良和结构设计存在缺陷等“先天”的原因。
又有长期以来在“强振动区”运行时间较长造成空蚀、磨损、振动、“疲劳破坏”等的原因：还有管理不善、检查不周、没有及时修复改造等更深层次的原因。
在这复杂背景情况下。
很难理清或“还原”事故如何发生、发展的过程。
简明的直接原因是找到了，事故发生的“环境”也清楚了．但始终让人感到还有许多不解之处。
对我们来说，重要的是应如何从中吸取有益的教训。
使这样的事故不会在我国重现。
4应吸取的教训水电站机电设备，特别是作为水力原动机的水轮机设备，在世界近两百年的发展历程中．已有台机组的运行实践，应该说积累了许多成功的经W a t er Pow er V01．36N o．8圃验。
虽然，过去运行中曾出现水轮机叶片折断、泄水锥掉落、叶片出现裂纹、轴承“烧瓦”、叶片和抗磨环磨穿、发电机定子转子碰撞、水淹厂房等。
但是．哪次严重事故多只是“设备事故”．电厂没有瘫痪．更没有多达70多人的伤亡!为此。
我们应该从这起萨阳电站事故中吸取教训。
4．1重新认识大型水电站机电设备的重要性过去认为，只有大坝、厂房等水工建筑物遭受毁坏才会酿成事故。
这次萨阳电站事故．证实是直接由机组设备遭受毁坏而引发的。
这就使人们对机电设备，特别是水轮发电机组设备：有了新的认识。
在工程规划设计、工程建设和运营管理方面，应给水电站机电设备的重要性重新定位。
4．2需强化分区运行．确保安全水电站水轮机的运行区域是经过水轮机设计、模型试验和电站原型水轮机运行试验确定的。
萨阳电站水轮机分成4个区域：容许运行区、不推荐运行区、推荐运行区和临时禁止运行区。
但是。
由于当时的技术水平．推荐运行区的负荷调整范围太窄，事故发生时运行水头212i n。
稳定运行范围只有70M W。
事实上．2号机组事故正好发生在负荷从600M W降至475M W落到“不推荐的运行区”范围内，水轮机顶盖轴承振动幅值则从600斗m猛增至840“m。
相比之下．国际上的大容量水轮机。
如美国大古力和巴西伊泰普水电站的700M W水轮机。
电网只安排其在60％额定负荷以上的高效率稳定区域长期运行．负荷没有“大起大落”．也避开强振动区运行。
21世纪初投产的我国首批600—700M W级机组，稳定运行区较宽。
如三峡水电站水轮机稳定运行区的范围从最小150M W到最大400M W，电网运行调度又明确按分区运行调节负荷．迄今机组运行比较平稳。
