SVG在区域电网中的应用

SVG技术在电网调度自动化系统中的应用发布时间：2023-02-02T02:11:53.412Z 来源：《中国电业与能源》2022年18期作者：王雨杨敏伍宏玲[导读] 随着经济和社会的不断发展，各项技术应运而生。

王雨、杨敏、伍宏玲贵州电网有限责任公司凯里供电局贵州凯里 556000摘要:随着经济和社会的不断发展，各项技术应运而生。

与其他技术相比，SVG技术拥有扩展性好，图形质量高，记录表达功能便捷，实现图片交互，图形保存格式丰富，应用灵活多样等优势，对电网调度自动化系统的发展具有至关重要的影响作用。

基于此，本文通过分析SVG技术的特点和优势，进而研究SVG技术在电网调度自动化系统中的应用和拓展。

关键词:SVG技术；电网调度；自动化系统引言：SVG技术在是描述二位矢量图形的基本语音，可以通过文本格式描述图像的内容，是一种和图片分辨率无关的矢量图形格式。

SVG技术在电网跳动自动化系统中的应用，就是根据电力系统的相关需求，将多比中间件技术用于配电站接线图的绘制及发布，从而提高电网配电站接线图制作的便捷性。

与其他技术相比，SVG技术拥有众多优势，一、SVG技术应用的特点和优势（一）SVG技术具有较好的扩展性SVG是一种可扩展矢量图形，现已被应用于电网调度的工作当中。

除此之外，SVG技术具有一定的跨平台功能性。

在SVG的在使用过程中，最重要的是采用XML的网络标记语言。

与HTML相比，XML的灵活性更强，同时还具有一定的延展性。

（二）SVG技术的质量更好通常情况下，图形的复杂程度与图形文件大小紧密连接，图形的内容越复杂，图形的文件越大。

与此同时，图形的大小却不会影响图形文件的大小。

基于此，SVG技术的应用能够有效缩放图形的大小，在保证图形质量的基础上对图形进行有效储存[1]。

（三）SVG技术的记录表达功能更便捷与其他图形格式相比，SVG主要是通过记事本的形式进行表达，与传统的图形处理工具不甚相同。

基于此，SVG技术有关图形内容的修改功能更加便捷.SVG的应用也能够更好的实现网络信息传输。

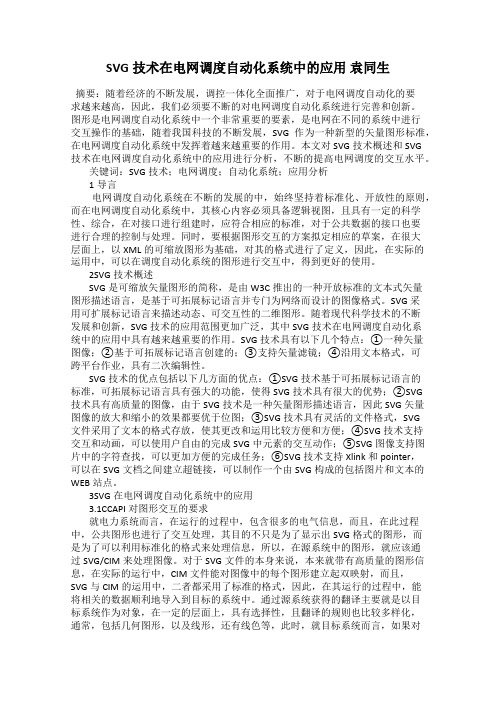

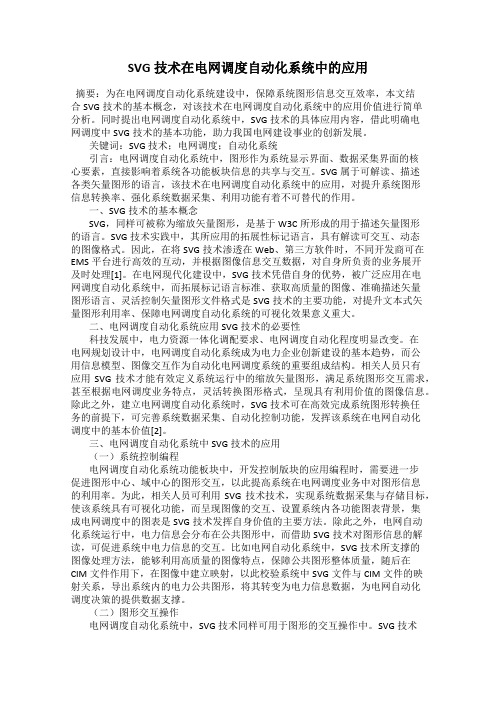

SVG技术在电网调度自动化系统中的应用袁同生摘要：随着经济的不断发展，调控一体化全面推广，对于电网调度自动化的要求越来越高，因此，我们必须要不断的对电网调度自动化系统进行完善和创新。

图形是电网调度自动化系统中一个非常重要的要素，是电网在不同的系统中进行交互操作的基础，随着我国科技的不断发展，SVG作为一种新型的矢量图形标准，在电网调度自动化系统中发挥着越来越重要的作用。

本文对SVG技术概述和SVG技术在电网调度自动化系统中的应用进行分析，不断的提高电网调度的交互水平。

关键词：SVG技术；电网调度；自动化系统；应用分析1导言电网调度自动化系统在不断的发展的中，始终坚持着标准化、开放性的原则，而在电网调度自动化系统中，其核心内容必须具备逻辑视图，且具有一定的科学性、综合，在对接口进行组建时，应符合相应的标准，对于公共数据的接口也要进行合理的控制与处理。

同时，要根据图形交互的方案拟定相应的草案，在很大层面上，以XML的可缩放图形为基础，对其的格式进行了定义，因此，在实际的运用中，可以在调度自动化系统的图形进行交互中，得到更好的使用。

2SVG技术概述SVG是可缩放矢量图形的简称，是由W3C推出的一种开放标准的文本式矢量图形描述语言，是基于可拓展标记语言并专门为网络而设计的图像格式。

SVG采用可扩展标记语言来描述动态、可交互性的二维图形。

随着现代科学技术的不断发展和创新，SVG技术的应用范围更加广泛，其中SVG技术在电网调度自动化系统中的应用中具有越来越重要的作用。

SVG技术具有以下几个特点：①一种矢量图像；②基于可拓展标记语言创建的；③支持矢量滤镜；④沿用文本格式，可跨平台作业，具有二次编辑性。

SVG技术的优点包括以下几方面的优点：①SVG技术基于可拓展标记语言的标准，可拓展标记语言具有强大的功能，使得SVG技术具有很大的优势；②SVG技术具有高质量的图像，由于SVG技术是一种矢量图形描述语言，因此SVG矢量图像的放大和缩小的效果都要优于位图；③SVG技术具有灵活的文件格式，SVG文件采用了文本的格式存放，使其更改和运用比较方便和方便；④SVG技术支持交互和动画，可以使用户自由的完成SVG中元素的交互动作；⑤SVG图像支持图片中的字符查找，可以更加方便的完成任务；⑥SVG技术支持Xlink和pointer，可以在SVG文档之间建立超链接，可以制作一个由SVG构成的包括图片和文本的WEB站点。

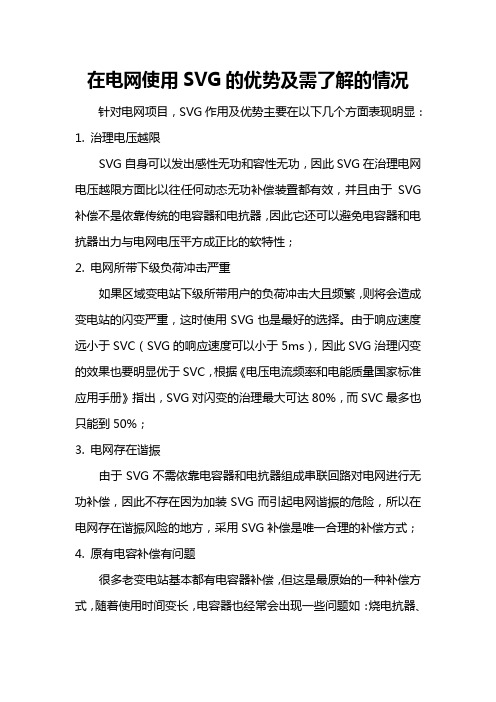

在电网使用SVG的优势及需了解的情况针对电网项目，SVG作用及优势主要在以下几个方面表现明显：1. 治理电压越限SVG自身可以发出感性无功和容性无功，因此SVG在治理电网电压越限方面比以往任何动态无功补偿装臵都有效，并且由于SVG补偿不是依靠传统的电容器和电抗器，因此它还可以避免电容器和电抗器出力与电网电压平方成正比的软特性；2. 电网所带下级负荷冲击严重如果区域变电站下级所带用户的负荷冲击大且频繁，则将会造成变电站的闪变严重，这时使用SVG也是最好的选择。

由于响应速度远小于SVC（SVG的响应速度可以小于5ms），因此SVG治理闪变的效果也要明显优于SVC，根据《电压电流频率和电能质量国家标准应用手册》指出，SVG对闪变的治理最大可达80%，而SVC最多也只能到50%；3. 电网存在谐振由于SVG不需依靠电容器和电抗器组成串联回路对电网进行无功补偿，因此不存在因为加装SVG而引起电网谐振的危险，所以在电网存在谐振风险的地方，采用SVG补偿是唯一合理的补偿方式；4. 原有电容补偿有问题很多老变电站基本都有电容器补偿，但这是最原始的一种补偿方式，随着使用时间变长，电容器也经常会出现一些问题如：烧电抗器、烧电容器、电容器漏油等，其他还有因变电站负荷增加原有电容器补偿容量不足，或变电站的无功想改造成智能化补偿等，这些问题的解决无论从经济投资或技术效果，使用SVG都是最理想的选择。

5. 科技项目SVG作为现在国际上公认的最佳补偿设备，在一些重点建设或是科技含量较高的有示范意义的项目，SVG更是唯一的选择，无论从设备的美观程度、还是从设备的占地面积、或是从设备的后期运行成本（包括维护成本和设备自身用电）以及设备的技术先进性，SVG的优势都是其他任何无功补偿设备无法比拟的。

因此，如果是科技项目或是示范项目，SVG是唯一也是最佳选择。

以上例举的是SVG在电网中的典型应用。

而针对特定项目，到现场我们主要需要考察以下几个方面：1. 询问电网主要问题电能质量问题是无功补偿的前提，也是设计的依据及目的，因此首先要了解目标电网的主要问题，正常情况下，电网的主要问题大致有以下几个方面：1.电压越限；2.电压波动或闪变严重；3.电网谐波较大；4.原有无功补偿不能满足要求，包括补偿容量不足功率因数低，补偿设备陈旧需改造，或补偿设备不智能，不能满足现代智能化电站的要求；5.原有电容器组造成电网谐振。

简析SVG技术在电网调度自动化系统中的应用摘要：在科学技术不断发展的背景下，电网系统也在不断升级与创新。

目前，电网调度已经实现了由单独系统到集成化系统的转变，展现出了自动化、智能化的特征。

在电网调度自动化系统中，SVG技术发挥了重要的作用，作为最优的图形交互技术，它可以实现文本、图形的相互转化，为系统运行提供实时的数据，使文件得以流畅传输，确保电网调度处于正常的状态。

在未来，SVG 技术的优势将会更为突出，相关技术手段也将更加成熟，在电网调度领域将会展现出更广阔的发展前景。

本文从SVG技术的概述出发，探究了该技术在电网调度自动化系统的应用，希望促进电网调度自动化系统的发展与完善。

关键词：SVG技术；电网调度自动化系统；应用1.SVG技术的概述1.1SVG技术的概念SVG技术是一种用于描述矢量图形的语言，也可以看作是矢量图形的标准。

在SVG技术的支持下，操作人员可以将可拓展性语言作为基础格式来对图像进行设计和处理[1]。

在实际应用的过程中发现，SVG技术最大的特点在于性能开放，可以根据实际工作形式需要来进行调整，根据图形的形式来将其应用于电网调度自动化系统。

同时，SVG技术具有较强的直观性特征，支持矢量滤镜结构，在应用的过程中可以基于文本格式形成多平台，以此完成对图像的二次编辑。

1.2SVG技术的优势在电网调度自动化系统应用的过程中发现，SVG技术的优势主要体现在以下几个方面。

第一，SVG技术具有较好的拓展性特点，具有跨平台的效果。

在应用的过程中，SVG技术突破了HTML的限制，运用了XML这种网络标记语言，展现出了较强的灵活性和可拓展性[2]。

第二，SVG技术的质量比较高，且具有较强的稳定性。

根据常理来说，如果图形比较复杂，其中的编码信息就比较多，文件就会相对较大，这给图形文件的存储带来了不便。

通过SVG技术，可以对图形进行缩放，使其更好地存储和传输。

缩放之后的图形质量不会受到影响，依然可以满足电网调度自动化系统的应用需要。

SVG技术在电网调度自动化系统中的应用随着科技的发展和电网建设的推进，电网调度自动化系统在能源管理中扮演着重要的角色。

而在这一系统中，可伸缩矢量图形（Scalable Vector Graphics，SVG）技术的应用愈发重要。

本文将探讨SVG技术在电网调度自动化系统中的应用，并分析其优势与潜力。

1. SVG技术简介SVG技术是一种基于XML的图形描述语言，可以用来描述二维矢量图形。

与其他图形格式相比，SVG具有以下优势：（1）可伸缩性：SVG图形可以无损地在不同大小的设备上显示，从小到大或者从大到小都不失真。

（2）清晰度：由于SVG图像是矢量图形，其清晰度与分辨率无关，显示效果更加精确。

（3）可编辑性：SVG图像可以进行编辑和修改，方便用户根据需要进行个性化的调整。

2. SVG技术在电网调度自动化系统中的应用（1）电网拓扑表示：SVG技术可以用来表示电网的拓扑结构，包括变电站、导线、开关等元素。

通过SVG图形的展示，调度员可以清晰地查看电网结构，并及时做出调度决策。

（2）实时数据展示：SVG技术可以与数据库进行连接，实时获取电网的运行数据，并将其以图形的形式展示在调度平台上。

这样，调度员可以直观地监测电网运行状态，及时发现异常情况并采取相应的措施。

（3）故障定位分析：在电网出现故障时，SVG技术可以迅速定位到故障点，并将其在电网图中标出，方便调度员快速找到问题所在，并采取措施进行修复或绕行。

（4）智能预测与优化：SVG技术可以结合人工智能算法，对电网数据进行分析和学习，从而实现电网的智能预测和优化。

通过对历史数据的分析，电网调度系统可以提前预测潜在的故障风险，并主动采取措施进行优化，提高电网的可靠性和稳定性。

3. SVG技术在电网调度自动化系统中的优势与潜力（1）提升可视化能力：通过SVG技术，调度员可以直观地了解电网的运行状态，准确判断电网的健康状况，从而提高调度决策的准确性和效率。

（2）降低沟通成本：SVG图形具有较强的可理解性，电网调度员可以通过直观的图形展示向其他人员传达电网运行状态和调度需求，减少沟通过程中的误解和不必要的交流。

SVG 技术在电网调度自动化系统中的应用随着电力工业的快速发展，电网调度自动化系统成为了现代电网运行的必要工具。

SVG 技术（Static Var Generator）作为一种重要的电力电子设备，广泛应用于电网调度自动化系统中。

本文将深入探讨SVG 技术在电网调度自动化系统中的应用。

一、SVG 技术的概述SVG 技术是一种静态电力补偿设备，通过电力电子元器件控制无源无功电流，来实现电网的调节。

SVG 的工作原理是通过在电力电缆中产生无源无功电力，消耗或者提供无功电能来调整电网的无功功率平衡，从而达到电压稳定和功率平衡的目的。

具有响应迅速、调节精度高、可靠性好、寿命长的特点，经过多年的发展，SVG 技术已经应用于电力变电站、工业领域、轨道交通等各个领域。

二、SVG 技术在电网调度自动化系统中的应用1.电网压差控制在电网运行过程中，由于负荷的变化和电能的输送，电网存在电压差问题，会妨碍电网的运行。

为此，SVG 技术可以通过调节电网的无功功率，消耗或者提供无功电能，使电网的电压保持在正常范围内。

同时，SVG 技术具有响应快、精度高的特点，可以快速调节电网的电压差，提高电网的稳定性。

2.无功功率补偿在电网运行过程中，由于负荷的变化和电能的输送，电网存在无功功率缺失或过剩的问题，将会造成电网的不稳定和电压下降等问题。

SVG 技术可以通过调节电网的无功功率，消耗或者提供无功电能，以增加或减少无功功率缺失或者过剩的问题，使电网的功率平衡，从而提高电网的稳定性。

3.电力质量控制电力质量是电网运行的重要指标之一，但由于各种原因，电网中可能会存在电压失真、电流失真、电压波动等电力质量问题。

SVG 技术可以通过控制电流和电压的矢量来消除电力质量问题，保证电网运行的稳定性和可靠性，提高供电质量。

4.深度负载控制电网负载变化大的特点，使得电网的运行无法得到有效的控制和管理。

SVG 技术通过消耗或者提供无功电能，可以快速调节电网的无功功率，以达到深度负载控制的目的，从而提高电网的效率和稳定性。

低压SVG在农村配电网中的应用摘要：近年来，随着我国社会的进步，经济的发展，我国的农村发展取得了突飞猛进的进步，尤其表现在农村配电网的发展过程。

就目前我国农村电网无功补偿技术的发展来看，虽然取得了一定的进步，但是仍存在一些问题。

低压静止无功发生器SVG技术，不仅具有滤除谐波和无功补偿的特点，还在很大程度上使三相不平衡的电能质量问题得到有效解决，从根本上解决了供电台区供电的不稳定性，为农村的发展带来了源源不断的动力。

关键词：低压SVG；农村配电网；应用效果引言：近年来，我国的农村配电网随着经济的发展取得了新的突破，用电量的持续增长，使得传统的农村配电网无法满足农村发展的需要，不仅是电能质量出现了严重问题，还在很大程度上加重了电能损耗。

如何利用低压SVG技术，促进农村配电网的发展，不仅引起了社会的广泛关注，也是当前农村发展的重点问题。

因此，相关部门对低压SVG配电网应用效果，引起高度重视，保障农村的发展。

基于此本文，将通过两个方面对低压SVG的应用效果进行详细描述。

一、现有农网无功补偿技术就目前农村电网无功补偿装置的发展来看，主要是通过开关投切电容为主，一般可以分为机械式、接触器投切电容装置；复合开关投切电容装置和电子式无触点可控硅投切电容装置。

主要是通过检测系统内的无功需量，从而对电容器进行投入和切除工作。

虽然这类装置具有价格低廉的优势，但是由于技术相对于落后，不仅容易受到电网的波动影响，产生过补和欠补的情况，还会导致电压极其不稳定，从而对其他设备和开关元件造成损坏。

针对于现今农村电网出现三相不平等的现象，可以有效调整电容容量，有机整合电感和电容组合，均衡分布用电负荷，从而保障农村电网的实际运行效果。

这类方法不仅成本低廉，而且还在很大程度上使人力浪费的现象得到解决。

但是由于在进行用电负荷切换的过程中，对停电时间的要求较为严格，不仅使供电公司的售电量受到影响，还在很大程度上使供电的稳定性受到威胁[1]。

动态无功补偿装置（SVG）在变电站中的应用摘要：随着电力系统的不断发展，电力负荷的变化和电力质量的要求越来越高，无功补偿技术已经成为电力系统中不可或缺的一部分。

传统的无功补偿装置存在着体积大、响应速度慢、效率低等问题，而动态无功补偿装置（SVG）则能够有效地解决这些问题。

关键词：SVG；变电站；原理；应用1 SVG的基本原理SVG是一种用于电力系统中的无功补偿设备，其基本原理是通过控制电容器和电感器的电流，实现对电网中无功功率的调节，从而达到电网的无功平衡和电压稳定的目的。

SVG通过检测电网的电压和电流信号，计算出电网的无功功率，然后根据控制策略，控制电容器和电感器的电流，使其产生与电网中无功功率相反的无功功率，从而实现无功平衡。

同时，SVG还可以根据电网的电压变化，调节电容器和电感器的电流，以保持电网的电压稳定。

SVG通过精确的电流控制，实现对电网中无功功率的调节，从而提高电网的稳定性和可靠性。

它是一种高效、灵活、可靠的无功补偿设备，被广泛应用于电力系统中。

2 SVG装置的运行状态（1）待机状态待机状态是指SVG装置处于准备工作状态，但是还没有开始正式工作的状态。

在待机状态下，SVG装置会进行自检和初始化操作，以确保其各项功能正常运行。

同时，SVG装置也会进行与其他设备的通信，以便在需要时能够及时响应。

待机状态下，SVG装置的功率输出为零，其主要功能是监测电网的电压和电流，并对其进行实时控制。

此时，SVG装置会根据电网的实际情况，调整其控制参数，以便在正式工作时能够更好地实现电力质量的改善。

（2）充电状态充电状态是指SVG装置在运行过程中，其电容器内的电荷处于充满状态。

在SVG装置运行时，其电容器会不断地吸收电网中的电能，将其存储在电容器中，以便在需要时释放出来，以实现对电网的无功补偿。

当SVG装置处于充电状态时，其电容器内的电压会逐渐升高，直到达到设定的充电电压。

此时，SVG装置会自动停止吸收电网中的电能，以避免电容器过充电而损坏。

低压SVG在配电网络中的应用SVG无功补偿技术是当前低压配电网络较为成熟的补偿技术,是通过相桥式电路、电网和电抗器的科学连接,应用桥式电路组和器件的调节作用满足输出电压调节的目标.SVG无功补偿技术应用于低压配电网络不但可以达到无功补偿的效果,而且还可以过滤在低压配电网络中经常产生的谐波.当前我国电网主要依靠电压高低而进行等级划分,220V/380V是工农业生产和服务业用电的主要供电电压,被电力行业定位为低电压配电网络, 220V/380V低电压配电网络具有覆盖面积广泛、与工业生产和人们生活密切相关等特点，并且由于分布的随机性和负荷的多样性将会导致低电压配电网络出现功率因数低、供电电压不稳定、配电网络损耗大等一系列问题，电力科技人员应该贴近人民生产和生活，站在行业发展的角度，高度重视低电压配电网络的相关问题，通过应用科技的手段与措施，提高低电压配电网络运行的质量和稳定。

SVG无功补偿技术是当前低压配电网络较为成熟的补偿技术，是将自换相桥式电路直接与电网连接或通过电抗器连接到电网上，通过桥式电路的调节作用满足输出电压调节的目标，实现无功补偿的功能。

SVG无功补偿技术应用于低压配电网络不但可以达到无功补偿的效果，而且还可以过滤在低压配电网络中经常产生的谐波，在多种角度提升低压配电网络的供电质量。

应该在科学分析SVG无功补偿技术的基础上，结合实际找到SVG无功补偿技术应用与低压配电网络的要点，达到实现提升低压配电网络供电质量的根本目的。

SVG在电工学的名称为静止无功发生器，SVG根据调节方式的不同可以分为电压型与电流型，SVG无功补偿技术是通过自换相桥式电路调节电抗器和电力网络间交流侧输出电压，实现对电力网络无功补偿的作用。

SVG无功补偿技术的优势是根据实时的测量实现对无功补偿电流和有功电流的控制，并将二者的比较形成一种闭环控制，可以在稳定动态的状态下实现对电网的无功功率补偿。

SVG无功补偿技术可以分为直接电流控制与间接电流控制，低压配电网络一般使用直接电流控制方式，这是利用SVG无功补偿技术的速度和控制精度的优势，达到有效提高低压配电网络供电质量的效果。
