UGII设置

UG软件设置及使用诀窍一、N X 软件设置1、运行环境语言是简体中文。

请问如何将之改变成英文？我的电脑----属性---高级---环境变量将变量名为：UGII_LANG的改为：english就OK了~~~~中文环境变量为：simpl_chinese2、怎么把工具栏图标下的文字去掉、大图标变成小图标?3、工具条上提示信息消失前两天改了一下UGII_ENV.DAT文件，怎么现在把鼠标放在工具条上不动都没有提示了在工具条上进入定制，在“选项”里勾选“显示菜单和工具条上的屏幕消息”中“显示屏幕提示”4、菜单栏的系统字体在哪里改？如图所示：菜单上的文字看着不清楚，字体也不好看在哪里能改一下字体？我的很清楚呀，你看看这里管不管用！5、如何设置ug快捷键我用的是NX2.0,如何更改(软件默认的快捷键),自己设置建模模块里指令的快捷键,请指教！NX4.0的是, 工具-----自定义------键盘出现如下图所示:方法一：1.使用类别清单(1)操纵想要的命令。

2.命令清单(2)会显示这个命令的名字和ID。

3.当前键(6) 可以让你辨别类别清单(1)中的命令已用到的键。

在当前键中用于（Used in）会表明此快捷键是用在全局中还是特定的应用模块。

4.把指针放在(3)处，键入一个有效的快捷键。

5.在使用快捷键(4)中选择你赋予的新的快捷键是应用与全局还是仅应用于模块。

6.选择赋予按纽(5) 创建新的快捷键。

如果你赋予的快捷键与已存在的快捷键有冲突，系统将会有一个提示。

你可以重新赋予，也可以继续操作，如果你继续操作被冲突的快捷键将会被移除。

你可以移除已存在的快捷键也可以选择重置来重新定义快捷键。

当你选择重置时，会有一个提示问你是选择全局的还是仅用于应用模块。

使用报告选项会为你提供当前快捷键的一个清单。

这是UG4.0 CAST里的介绍.方法二：用记事本打开D:\eds\ug2.0\UGII\menus文件下的.men文件,研究一下就可以了6、怎么把UG4.0的背景该成图片修改UG背景图片的方法1）在UG安装目录下，找到UGII文件夹，用记事本打开这个文件夹下的ugii_env.dat文件。

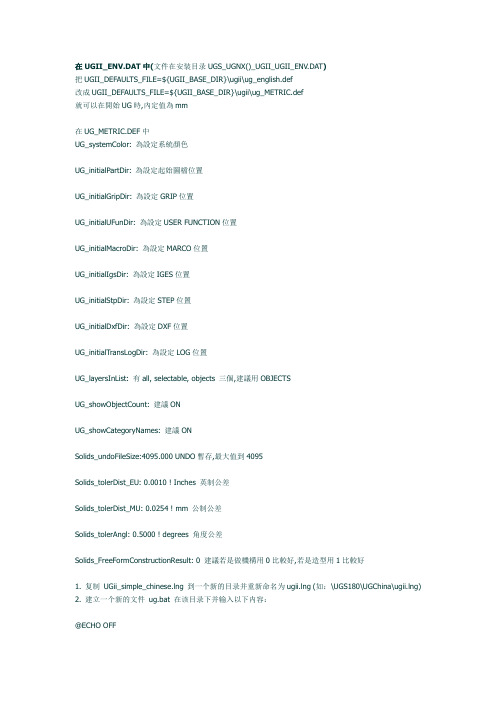

在UGII_ENV.DAT中(文件在安装目录UGS_UGNX()_UGII_UGII_ENV.DAT)把UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_english.def改成UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_METRIC.def就可以在開始UG時,內定值為mm在UG_METRIC.DEF中UG_systemColor: 為設定系統顏色UG_initialPartDir: 為設定起始圖檔位置UG_initialGripDir: 為設定GRIP位置UG_initialUFunDir: 為設定USER FUNCTION位置UG_initialMacroDir: 為設定MARCO位置UG_initialIgsDir: 為設定IGES位置UG_initialStpDir: 為設定STEP位置UG_initialDxfDir: 為設定DXF位置UG_initialTransLogDir: 為設定LOG位置UG_layersInList: 有all, selectable, objects 三個,建議用OBJECTSUG_showObjectCount: 建議ONUG_showCategoryNames: 建議ONSolids_undoFileSize:4095.000 UNDO暫存,最大值到4095Solids_tolerDist_EU: 0.0010 ! Inches 英制公差Solids_tolerDist_MU: 0.0254 ! mm 公制公差Solids_tolerAngl: 0.5000 ! degrees 角度公差Solids_FreeFormConstructionR esult: 0 建議若是做機構用0比較好,若是造型用1比較好1. 复制UGii_simple_chinese.lng 到一个新的目录并重新命名为ugii.lng (如：\UGS180\UGChina\ugii.lng)2. 建立一个新的文件ug.bat 在该目录下并输入以下内容：@ECHO OFFset UGII_LANGUAGE=%UGII_BASE_DIR%\UGChinaset UGII_MAIN_MENU_FILE=%UGII_BASE_DIR%\ugii\menus\ug_main.men%UGII_BASE_DIR%\ugii\ugraf.exe3. 保存后运行ug.bat就如Pro/E可以用系统环境变量LANG=chs来控制简体中文界面一样，UG NX1.0的语言界面现在也可隨心所欲地用系统环境变量来控。

ug 环境变量设置大全在UGII_ENV.DAT中把UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_english.def改成UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_METRIC.def就可以在开始UG时,内定值为mm在UG_METRIC.DEF中UG_systemColor: 为设定系统颜色UG_initialPartDir: 为设定起始图档位置UG_initialGripDir: 为设定GRIP位置UG_initialUFunDir: 为设定USER FUNCTION位置UG_initialMacroDir: 为设定MARCO位置UG_initialIgsDir: 为设定IGES位置UG_initialStpDir: 为设定STEP位置UG_initialDxfDir: 为设定DXF位置UG_initialTransLogDir: 为设定LOG位置UG_layersInList: 有all, selectable, objects 三个,建议用OBJECTSUG_showObjectCount: 建议ONUG_showCategoryNames: 建议ONSolids_undoFileSize:4095.000 UNDO暂存,最大值到4095Solids_tolerDist_EU: 0.0010 ! Inches 英制公差Solids_tolerDist_MU: 0.0254 ! mm 公制公差Solids_tolerAngl: 0.5000 ! degrees 角度公差Solids_FreeFormConstructionResult: 0 建议若是做机构用0比较好,若是造型用1比较好1. 复制 UGii_simple_chinese.lng 到一个新的目录并重新命名为ugii.lng (如：\UGS180\UGChina\ugii.lng)2. 建立一个新的文件 ug.bat 在该目录下并输入以下内容：@ECHO OFFset UGII_LANGUAGE=%UGII_BASE_DIR%\UGChinaset UGII_MAIN_MENU_FILE=%UGII_BASE_DIR%\ugii\menus\ug_main.men%UGII_BASE_DIR%\ugii\ugraf.exe3. 保存后运行 ug.bat就如Pro/E可以用系统环境变量LANG=chs来控制简体中文界面一样，UG NX1.0的语言界面现在也可随心所欲地用系统环境变量来控。

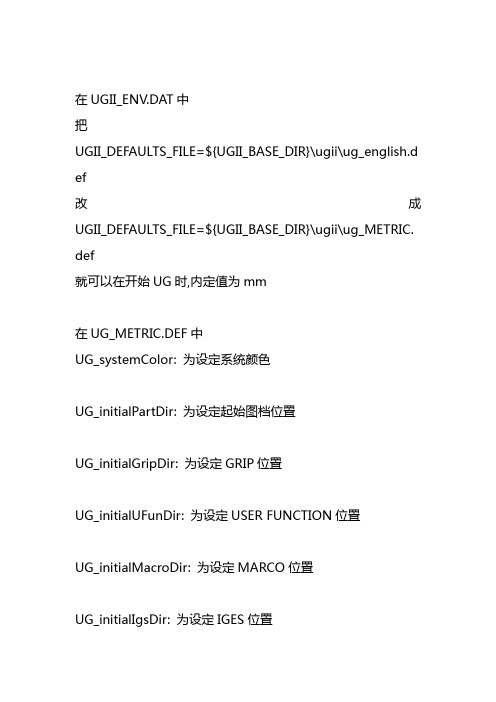

在UGII_ENV.DAT中把UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_english.d ef改成UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_METRIC. def就可以在开始UG时,内定值为mm在UG_METRIC.DEF中UG_systemColor: 为设定系统颜色UG_initialPartDir: 为设定起始图档位置UG_initialGripDir: 为设定GRIP位置UG_initialUFunDir: 为设定USER FUNCTION位置UG_initialMacroDir: 为设定MARCO位置UG_initialIgsDir: 为设定IGES位置UG_initialDxfDir: 为设定DXF位置UG_initialTransLogDir: 为设定LOG位置UG_layersInList: 有all, selectable, objects 三个,建议用OBJECTSUG_showObjectCount: 建议ONUG_showCategoryNames: 建议ONSolids_undoFileSize:4095.000 UNDO暂存,最大值到4095Solids_tolerDist_EU: 0.0010 ! Inches 英制公差Solids_tolerDist_MU: 0.0254 ! mm 公制公差Solids_tolerAngl: 0.5000 ! degrees 角度公差Solids_FreeFormConstructionResult: 0 建议若是做机构用0比较好,若是造型用1比较好1. 复制UGii_simple_chinese.lng 到一个新的目录并重新命名为ugii.lng (如：\UGS180\UGChina\ugii.lng)2. 建立一个新的文件ug.bat 在该目录下并输入以下内容：@ECHO OFFset UGII_LANGUAGE=%UGII_BASE_DIR%\UGChinasetUGII_MAIN_MENU_FILE=%UGII_BASE_DIR%\ugii\menus\ug _main.men%UGII_BASE_DIR%\ugii\ugraf.exe3. 保存后运行ug.bat就如Pro/E可以用系统环境变量LANG=chs来控制简体中文界面一样，UG NX1.0的语言界面现在也可随心所欲地用系统环境变量来控。

UG NX 8的几个设置问题一、让UG NX 8支持中文文件名和中文路径设置环境变量UGII_UTF8_MODE=1，就可以让你的NX8.0支持中文路径和中文名。

方法如下：在桌面计算机（我的电脑）上点右键-->属性-->高级系统设置-->高级-->环境变量，在用户变量里新建一个变量，变量名为UGII_UTF8_MODE，变量值为1，确定退出窗口。

二、UG NX 8中英文版本启动切换UG NX 8支持多语言的版本，在安装完成后我们也可以根据需要通过设定系统环境变量的方法，设置UG NX 8启动时的界面语言为中文或英文。

方法如下：在桌面计算机（我的电脑）上点右键-->属性-->高级系统设置-->高级-->环境变量，在用户变量里新建一个变量，变量名为ugii_lang，值为simpl_chinese，确定退出窗口。

重启UG NX 8，你会发现界面变成中文的了。

如果ugii_lang的变量值设为english，那么启动的界面就是英文的。

说明：变量名与变量值不分大小写都可以。

环境变量分用户变量和系统变量，系统变量里会在安装的时候自动产生ugii_lang这个变量，直接修改系统变量里的ugii_lang这个变量的值也可以一样起到效果。

如果同时在用户变量和系统变量里都有ugii_lang这个变量，那么最终起作用的会是用户变量里的ugii_lang这个变量，即用户变量优先级高于系统变量的优先级。

如果ugii_lang这个变量的变量值不是simpl_chinese或english，而是一个随便的值，那么这个变量不起作用，默认启动的是英文界面。

扩展：自建批处理文件，修改环境变量，快速切换启动版本及界面新建一个文本文件，在文本文件中输入以下内容：set ugii_"D:\Program Files\Siemens\NX 8.0\UGII\ugraf.exe"保存，修改文件名为NX8中文.bat可以另建一个文本文件，命名为NX8英文.bat，只需将其中setugii_改为set ugii_即可。

NX12.0 调出方法“引导曲线”驱动方法;变量名（N）：UGII_CAM_ENABLE_AREAMILL_SPIRAL变量值（N）：1变量名（N）：UGII_CAM_ENABLE_GUIDED_CURVE变量值（N）：1Ps：引导曲线是NX12.0在加工部分增加的为数不多的新命令；许可证服务器环境变量（NX9.0以上版本）;变量名（N）：SPLM_LICENSE_SERVER变量值（V）：27800@server Name许可证服务器环境变量（NX9.0以下版本）;变量名（N）：UGS_LICENSE_SERVER变量值（V）：27800@server NamePs:如果电脑中安装了NX12.0之后想继续使用NX9.0以下版本,需要新建或更改许可证服务器环境变量值。

如过未安装12.0,变量值为:28000@serverName(serverName为计算机名称);NX新版开启“经典工具条”命令;变量名（N）：UGII_DISPLAY_DEBUG变量值（V）：1Ps：添加环境变量后继续设置：首选项-用户界面-布局-经典工具条-应用NX启用多核运算；变量名（N）：UGII_SMP_ENABLE变量值（V）：1Ps：加环境变量仅仅是第一步；第二步：进去UG安装路径UGII文件夹内，用记事本打开ugii_env_ug.bat 文件，将UGII_SMP_ENABLE=1这行前面的#号删除并保存。

第三步：打开系统任务管理器，并且将进程里的ugraf.exe和ugraf.exe*32的优先级设置为实时）（选中后点击鼠标右键设置）后处理程序默认输出路径；变量名（N）：UGII_CAM_POST_OUTPUT_DIR变量值（V）：E:\NCPs：“E:\NC”为值的格式，具体根据实际情况填写；工程图文字放置路径；变量名（N）：UGII_CHARACTER_FONT_DIR变量值（V）：E:\ugfontsPs：“E:\ugfonts”为值的格式，具体根据实际情况填写；更改启动界面背景图片;变量名（N）：UGII_BACKGROUND_PICTURE变量值（V）：D:\NX.JPGPs：“D:\NX.JPG”为值的格式，具体根据实际情况填写；NX界面语言；变量名（N）：UGII_LANG变量值（V）：english （英语）变量值（V）：chinese （中文）变量值（V）：french （法语）变量值（V）：german （德语）变量值（V）：japanese （日文）变量值（V）：italian （意大利语）变量值（V）：russian （俄语）变量值（V）：korean （韩文）Ps：括号内为备注，不写入变量值中；外挂调用安装接口;变量名（N）：UGII_USER_DIR变量名（N）：UGII_SITE_DIR变量名（N）：UGII_VENDOR_DIR变量名（N）：UGII_GROUP_DIR变量值（V）：D:\Siemens\NX 12.0\ITOOLSPs：“D:\Siemens\NX 12.0\ITOOLS”为值的格式，具体根据实际情况填写古希腊哲学大师亚里士多德说：人有两种，一种即“吃饭是为了活着”,一种是“活着是为了吃饭”.一个人之所以伟大，首先是因为他有超于常人的心。

UG6.0 用户默认设置参数教程许多UG6.0使用者反应，默认参数设置后，重新打开UG参数会恢复到没修改之前的，对于这种问题，我个人根据经验教大家一个小方法：1.打开D:UG\UGII\templates文件夹(我的UG装在D盘，所以前面是D：)找到model-plain-1-mm-template.prt这个文件（最好先复制一个出来，以作备份），双击打开；2.比如说UG的界面默认是灰色的，这与一些线条颜色接近，看起来不直观，现在想把背景色改一下，直接点击菜单栏-首选项-背景-在编辑背景选框中可以选择自己喜欢的颜色。

关于制图也是一样，在制图页面中，点击首选项-背景-也可以改变自己喜欢的颜色。

3.现在使用工具中的用户默认设置就可以根据自己的需要更改了，比如说在制图中，每次打开都需要重新设置隐藏线和可见线，比较头痛。

打开用户默认设置，选择制图-常规-点击这个，会出来一个制图标准，选择视图，就可以更改隐藏线和可见线了，修改完之后选择Save AS(保存的意思)，然后自己随便命名一个名字，OK搞定。

4.其他的修改，都可以按照自己的习惯来改，修改完所有你想改的东西后，关掉UG，选择是-保存并退出即可。

5.现在你再重新打开看看，是不是和自己想要的一样。

这个文件就相当于一个模板，第1步中复制出来的原始文件，是用做备份。

如果想恢复最开始的模板，只需要把这个覆盖到原来的文件夹即可。

UG4.0与6.0的用户默认设置就这里有点小区别，4.0在默认设置用更改后，保存重新打开，不会回来原始的参数。

按照以上的方法更改6.0的参数，保证百分百的不会出现，默认设置不起作用的现象。

阅读使人快乐，成长需要时间环境变量的设置、库文件的建立、零件族表文件的建立、零件库节点的添加。

2.1环境变量的设置因为国内用户使用的主单位大都是米制，所以需要把UG环境变量设置文件里面管道应用的默认设置从英制改成米制。

具体方法是在UG安装目录下的UGII子目录中，找到ugii_env.dat文件，用记事本打开，在英制管道变量的所有变量行前加“#”，以屏蔽掉该变量设置，再把与之对应的米制管道变量的所有变量行前的“#”去掉，使之发挥作用，保存关闭。

然后在UGROUTE_MECH目录下的ugroute_mech_mm.apv文件中设置需要调用的plv库文件、dr设计规则文件等相关参数。

2.2零件族文件的建立零件族文件即一个零件族的主文件，可以用变量来驱动其参数而形成一系列形状类似而具体尺寸各异的零件，它的建立有如下几个步骤：（1）新建单位为mm的管道截面文件，设第255层为工作层；（2）使用草图工具构建如图1所示的草图，并用几个主要参数如长、宽、导角半径等来限制草图的尺寸与位置，使之关于参考轴对称，结束草图；图1 截面草图（3）在表达式中新建一个管道厚度尺寸：thick=3；（4）在Tools下面点击Part Families，在弹出的对话框中取消Importable Part Family Template前的勾，然后在Available Columns栏中选择length、width、edgeblend以及thick，点击Add Column添加到Chosen Column中，在Family Save Directory下键入零件库文件所在的目录，点击Create，弹出Spreed Sheet窗口，在其中输入各零件的零件名及所需驱动数据，再点击PartFamily菜单下的Save Family命令保存零件族并返回到UG；（5）进入管道模块，点击Qualify Part命令，弹出图2所示对话框，将单选按钮置为Stock(若是建立管接头零件族，则应选Fitting)，分别在Simple和Detail栏下编辑管道截面，并选中第二步所建立的截面图，在建立Detail截面时，First Offset设为-thick；图2 Qualify part 对话框（6）保存文件。

NX12.0 调出方法“引导曲线”驱动方法;变量名（N）：UGII_CAM_ENABLE_AREAMILL_SPIRAL变量值（N）：1变量名（N）：UGII_CAM_ENABLE_GUIDED_CURVE变量值（N）：1Ps：引导曲线是NX12.0在加工部分增加的为数不多的新命令；许可证服务器环境变量（NX9.0以上版本）;变量名（N）：SPLM_LICENSE_SERVER变量值（V）：27800@server Name许可证服务器环境变量（NX9.0以下版本）;变量名（N）：UGS_LICENSE_SERVER变量值（V）：27800@server NamePs:如果电脑中安装了NX12.0之后想继续使用NX9.0以下版本,需要新建或更改许可证服务器环境变量值。

如过未安装12.0,变量值为:28000@serverName(serverName为计算机名称);NX新版开启“经典工具条”命令;变量名（N）：UGII_DISPLAY_DEBUG变量值（V）：1Ps：添加环境变量后继续设置：首选项-用户界面-布局-经典工具条-应用NX启用多核运算；变量名（N）：UGII_SMP_ENABLE变量值（V）：1Ps：加环境变量仅仅是第一步；第二步：进去UG安装路径UGII文件夹内，用记事本打开ugii_env_ug.bat 文件，将UGII_SMP_ENABLE=1这行前面的#号删除并保存。

第三步：打开系统任务管理器，并且将进程里的ugraf.exe和ugraf.exe*32的优先级设置为实时）（选中后点击鼠标右键设置）后处理程序默认输出路径；变量名（N）：UGII_CAM_POST_OUTPUT_DIR变量值（V）：E:\NCPs：“E:\NC”为值的格式，具体根据实际情况填写；工程图文字放置路径；变量名（N）：UGII_CHARACTER_FONT_DIR变量值（V）：E:\ugfontsPs：“E:\ugfonts”为值的格式，具体根据实际情况填写；更改启动界面背景图片;变量名（N）：UGII_BACKGROUND_PICTURE变量值（V）：D:\NX.JPGPs：“D:\NX.JPG”为值的格式，具体根据实际情况填写；NX界面语言；变量名（N）：UGII_LANG变量值（V）：english （英语）变量值（V）：chinese （中文）变量值（V）：french （法语）变量值（V）：german （德语）变量值（V）：japanese （日文）变量值（V）：italian （意大利语）变量值（V）：russian （俄语）变量值（V）：korean （韩文）Ps：括号内为备注，不写入变量值中；外挂调用安装接口;变量名（N）：UGII_USER_DIR变量名（N）：UGII_SITE_DIR变量名（N）：UGII_VENDOR_DIR变量名（N）：UGII_GROUP_DIR变量值（V）：D:\Siemens\NX 12.0\ITOOLSPs：“D:\Siemens\NX 12.0\ITOOLS”为值的格式，具体根据实际情况填写。
