不锈钢阀门生锈原因和解决方法

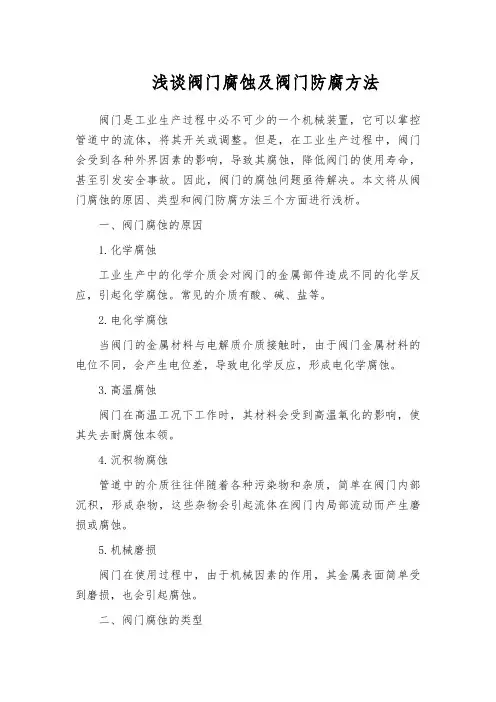

浅谈阀门腐蚀及阀门防腐方法阀门是工业生产过程中必不可少的一个机械装置，它可以掌控管道中的流体，将其开关或调整。

但是，在工业生产过程中，阀门会受到各种外界因素的影响，导致其腐蚀，降低阀门的使用寿命，甚至引发安全事故。

因此，阀门的腐蚀问题亟待解决。

本文将从阀门腐蚀的原因、类型和阀门防腐方法三个方面进行浅析。

一、阀门腐蚀的原因1.化学腐蚀工业生产中的化学介质会对阀门的金属部件造成不同的化学反应，引起化学腐蚀。

常见的介质有酸、碱、盐等。

2.电化学腐蚀当阀门的金属材料与电解质介质接触时，由于阀门金属材料的电位不同，会产生电位差，导致电化学反应，形成电化学腐蚀。

3.高温腐蚀阀门在高温工况下工作时，其材料会受到高温氧化的影响，使其失去耐腐蚀本领。

4.沉积物腐蚀管道中的介质往往伴随着各种污染物和杂质，简单在阀门内部沉积，形成杂物，这些杂物会引起流体在阀门内局部流动而产生磨损或腐蚀。

5.机械磨损阀门在使用过程中，由于机械因素的作用，其金属表面简单受到磨损，也会引起腐蚀。

二、阀门腐蚀的类型1.点蚀点蚀是在金属表面隆起处集中产生的局部腐蚀现象，通常呈圆形或椭圆形。

2.晶间腐蚀晶间腐蚀是由于金属的成分和热处理方式不当而引起的腐蚀现象。

3.孔蚀孔蚀是由于金属表面显现小孔，被液体侵蚀形成的腐蚀现象。

4.腐蚀疲乏腐蚀疲乏是材料在介质中交替作用下，由于介质的腐蚀作用而引起的疲乏破坏现象。

5.腐蚀磨损腐蚀磨损是由于在腐蚀介质中的金属表面产生了细小凸起，通过液体作用和外力作用相互碰撞而引起的磨损现象。

三、阀门防腐方法1.选用合适的材料在阀门设计时，应依据介质特性和工作条件选用完可能的耐腐蚀材料，例如镍基合金、钛合金、不锈钢等。

以期削减腐蚀的发生。

2.表面处理表面处理是使用各种表面涂层和覆盖层来保护金属表面以防止腐蚀。

例如，采纳硬质氧化皮、金属涂层等处理手段。

3.环境掌控阀门及其附件应在恰当的温度和相对湿度紧凑储存，防止水蒸汽沉积和金属表面处于腐蚀状态。

不锈钢表面生锈原因
不锈钢表面生锈的原因可能有多种，包括以下几点：
1. 氧化：不锈钢中的铁与空气中的氧气反应会产生铁氧化物，即生锈。

2. 腐蚀性介质：当不锈钢表面暴露在腐蚀性介质中时，如酸、碱、盐等，会破坏表面的保护膜，使其容易生锈。

3. 脱氧剂：不锈钢在热处理或焊接过程中，使用的脱氧剂，如硅、锰等，可能会残留在表面，与空气中的氧气反应产生氧化物，导致生锈。

4. 表面划伤：不锈钢表面受到划伤、磨损或破坏时，容易形成锈斑。

5. 湿度：高湿度环境下，不锈钢表面积聚水分，造成氧氧化反应加速，导致生锈。

为了防止不锈钢表面生锈，可以采取以下措施：
1. 定期清洁：保持不锈钢表面干燥、清洁，避免残留的脏污或化学物质导致腐蚀。

2. 使用中性清洁剂：清洗不锈钢时，使用中性清洁剂，避免使用含有酸性或碱性成分的清洁剂，以免破坏不锈钢表面的保护膜。

3. 防止划伤：避免使用尖锐物体直接接触不锈钢表面，使用软质的布或海绵等工具进行清洁。

4. 保持干燥：避免不锈钢表面积聚水分，保持环境的相对湿度适宜。

5. 使用防锈剂：在特殊情况下，可以使用适当的防锈剂进行涂抹或涂覆，增加不锈钢表面的防护能力。

九大阀门防腐措施阀门作为流体管道系统中的重要设备之一，在实际使用中，会遇到腐蚀的问题。

腐蚀不仅会对阀门本身造成损害，还可能对管道系统带来安全隐患。

因此，在阀门的设计、安装和维护过程中，需要采取一系列的防腐措施来保护阀门的正常运行和延长使用寿命。

一、选用合适的阀门材质阀门材质的选择对防腐有着至关重要的影响。

在选择阀门时，应根据流体介质的性质、工作环境的要求以及腐蚀特性来选用适当的材质。

常见的阀门材质有不锈钢、铜合金、塑料及橡胶等。

选择耐蚀性好的材料可以有效地减少阀门腐蚀的风险。

二、阀门表面涂层阀门底部和内腔的涂层是常用的防腐措施之一、涂层可以起到防止腐蚀介质直接接触到阀门内部金属部件的作用，从而保护阀门免受腐蚀的侵害。

常见的涂层材料包括涂料、塑料、橡胶等，可以根据具体情况选择合适的涂层材料。

三、定期清洗和维护定期清洗和维护阀门是必要的防腐措施之一、阀门长期使用后，容易积累腐蚀介质和杂质，导致阀门内部腐蚀加剧。

定期对阀门进行清洗和维护可以有效地去除腐蚀介质和杂质，减少腐蚀的风险。

四、采用防腐涂层在特殊环境下，如化工厂等腐蚀介质较为严重的环境中，可以采用专门的防腐涂层来保护阀门。

防腐涂层通常采用高聚物材料、陶瓷材料等，具有良好的耐腐蚀性能，可以有效地抵御腐蚀介质的侵蚀。

五、正确的安装和维护阀门正确的安装和维护阀门也是防腐的重要手段。

在安装阀门时，应遵循相关的操作规范和要求，确保阀门的密封性能和使用寿命。

同时，定期对阀门进行检查、保养和维修，及时发现问题并采取措施加以修复，养护阀门，延长使用寿命。

六、阀门防腐处理对于经常遇到腐蚀的阀门，可以采取一些特殊处理来提高其耐腐蚀性能。

例如，通过电镀、镀锌、镀铬等表面处理措施来增加阀门的抗腐蚀能力。

此外，也可以通过阳极保护、电泳涂层等技术来改善阀门的耐腐蚀性能。

七、电位保护电位保护是一种常用的防腐措施，通过在阀门上设置电位保护装置，利用电化学原理来保护阀门的耐腐蚀性能。

不锈钢生锈原因介绍不锈钢是一种具有良好抗腐蚀性能的金属材料，但在一些特定的情况下仍然会出现生锈的问题。

下文将详细介绍不锈钢生锈的原因。

1.氧化反应：不锈钢主要是通过含有铬元素形成的薄层致密的氧化物膜来抵抗腐蚀。

然而，当不锈钢表面的氧化膜破坏或者被物质侵蚀时，表面的铁原子就会与氧气发生反应，产生铁氧化物，即生锈。

这种情况主要发生在不锈钢表面存在划痕、擦伤、切割等情况下。

2.化学反应：不锈钢在一些强酸、强碱等强腐蚀性化学物质的作用下，也会出现生锈的现象。

这些化学物质能够破坏不锈钢表面的氧化膜，使得钢材处于失去保护的状态，从而容易受到氧化反应侵蚀。

3.离子腐蚀：当不锈钢表面受到一些金属离子的污染时，就会引起离子腐蚀，导致不锈钢生锈。

常见的金属离子有铁离子、铜离子、钴离子等，它们可以在不锈钢表面形成微电池，使得金属离子和氧气发生氧化反应，从而引起不锈钢表面的生锈。

4.氯化物腐蚀：当不锈钢表面受到氯离子污染时，容易引发氯化物腐蚀。

氯化物是一种强氧化剂，能够与不锈钢表面的铬形成氯化铬，破坏不锈钢的保护性氧化膜，导致钢材生锈。

5.碳析出：不锈钢中的碳元素与铬结合形成碳化铬时，会降低钢材的抗腐蚀性能。

碳析出通常在高温下发生，如焊接和热处理过程中。

当钢材表面的铬含量不足时，就容易发生碳析出，导致不锈钢生锈。

6.水腐蚀：当不锈钢长期接触含有大量氧气和水的环境时，容易发生水腐蚀。

水中的氧气和一些杂质会使不锈钢表面的氧化膜破坏，从而导致钢材生锈。

水腐蚀的程度与水的性质、温度、流速、氧气浓度等因素有关。

以上是不锈钢生锈的一些常见原因的介绍。

为了保护不锈钢不生锈，我们可以做到以下几点：定期清洁不锈钢表面，避免使用带有腐蚀性的清洁剂；避免不锈钢表面长时间接触湿气；定期检查不锈钢表面是否存在划痕、擦伤等损伤情况，及时修复；选择合适的不锈钢材质和型号，以适应不同的环境条件。

通过这些措施，可以延长不锈钢的使用寿命，提高其抗腐蚀性能。

如果在焊接或修磨过程中不锈钢在空气中被加热到一定的高温，焊缝两侧、焊缝的下表面和底部都会岀现铬氧化物热回火色。

热回火色比氧化保护膜薄，而且明显可见。

颜色决定于厚度可呈见彩虹色、蓝色、紫色到淡黄色和棕色。

较厚的氧化物一般为黑色。

它是由于在高温或长时间在较高度下停留所致。

当出现任何一种这类氧化层时，金属表面的铬含量都会降低，造成这些区域的耐腐蚀性降低。

在这种情况下，不仅要消除热回火色和其它氧化层，还应对它们下面的贫铬金属层进行清理。

1、粉尘制作经常是在有粉尘的场地进行，空气中常带有许多粉尘，它们不断地落在设备表面。

它们可以用水或碱性溶液去除掉。

不过，有附着力的尘垢需要高压水或蒸气进行清理。

2、浮铁粉或嵌入的铁在任何表面上，游离铁都会生锈并使不锈钢产生腐蚀。

因此，必须清除。

浮粉一般可随粉尘一起清除掉。

有些粘着力很强，必须按嵌入的铁处理。

除粉尘外，表面铁的来源很多，其中包括用普通碳钢钢丝刷清理和用以前在普碳钢，低合金钢或铸铁件上使用过的砂子、玻璃珠或其它磨料进行喷丸处理，或在不锈钢部件及设备附近对前面提到的非不锈钢制品进行修磨。

在下料或吊过过程中如果不对不锈钢采取保护措施，钢丝绳、吊具和工作台面上的铁很容易嵌入或玷污表面。

订货要求和制作后检查可以防止并发现游离铁的存在，ASTM标准A380[3]规定了检查不锈钢表面铁或钢微粒的铁锈试验法。

当要求绝对不能有铁存在的时候，应该使用这种检验方法。

如果结果令人满意，应用干净的纯水或硝酸对表面进行洗涤，直到深蓝色完全消失。

正如标准A380[3]指岀的如果铁锈试验溶液不能全部清除干净，不推荐在设备的工艺表面，即用来生产人类消费品的直接接触表面采用这种试验方法。

比较简单的试验方法是在水中暴露12〜24小时，检查是否有锈斑。

这种试验灵敏性差，而且耗时。

这些都是检测试验，不是清理方法。

如果发现有铁存在，必须用后面介绍的化学和电化学的方法进行清理。

3、划痕为了防止工艺润滑剂或生成物和/或污物积留，必须对划痕和其它粗糙表面进行机械清理。

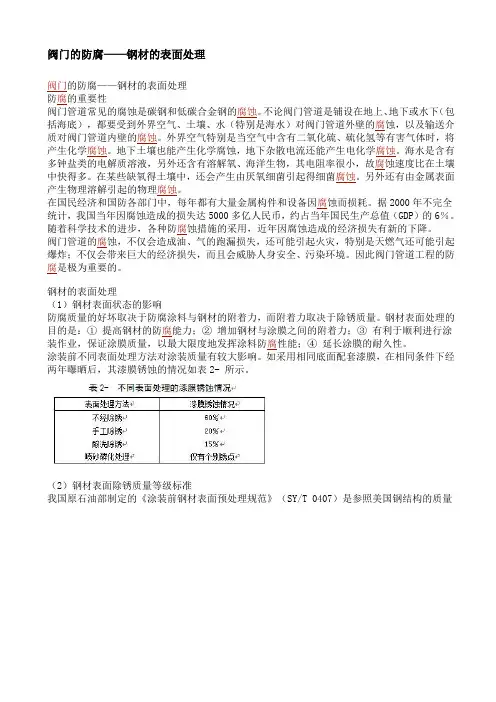

阀门的防腐——钢材的表面处理阀门的防腐——钢材的表面处理防腐的重要性阀门管道常见的腐蚀是碳钢和低碳合金钢的腐蚀。

不论阀门管道是铺设在地上、地下或水下（包括海底），都要受到外界空气、土壤、水（特别是海水）对阀门管道外壁的腐蚀，以及输送介质对阀门管道内壁的腐蚀。

外界空气特别是当空气中含有二氧化硫、硫化氢等有害气体时，将产生化学腐蚀。

地下土壤也能产生化学腐蚀，地下杂散电流还能产生电化学腐蚀。

海水是含有多钟盐类的电解质溶液，另外还含有溶解氧、海洋生物，其电阻率很小，故腐蚀速度比在土壤中快得多。

在某些缺氧得土壤中，还会产生由厌氧细菌引起得细菌腐蚀。

另外还有由金属表面产生物理溶解引起的物理腐蚀。

在国民经济和国防各部门中，每年都有大量金属构件和设备因腐蚀而损耗。

据2000年不完全统计，我国当年因腐蚀造成的损失达5000多亿人民币，约占当年国民生产总值（GDP）的6％。

随着科学技术的进步，各种防腐蚀措施的采用，近年因腐蚀造成的经济损失有新的下降。

阀门管道的腐蚀，不仅会造成油、气的跑漏损失，还可能引起火灾，特别是天燃气还可能引起爆炸；不仅会带来巨大的经济损失，而且会威胁人身安全、污染环境。

因此阀门管道工程的防腐是极为重要的。

钢材的表面处理（1）钢材表面状态的影响防腐质量的好坏取决于防腐涂料与钢材的附着力，而附着力取决于除锈质量。

钢材表面处理的目的是：①提高钢材的防腐能力；②增加钢材与涂膜之间的附着力；③有利于顺利进行涂装作业，保证涂膜质量，以最大限度地发挥涂料防腐性能；④延长涂膜的耐久性。

涂装前不同表面处理方法对涂装质量有较大影响。

如采用相同底面配套漆膜，在相同条件下经两年曝晒后，其漆膜锈蚀的情况如表2- 所示。

（2）钢材表面除锈质量等级标准我国原石油部制定的《涂装前钢材表面预处理规范》（SY/T 0407）是参照美国钢结构的质量等级制定的，其质量等级标准如表2- 所示。

钢管表面处理方法有手工除锈、机械除锈、喷（抛）除锈、火焰除锈、化学除锈多钟方法，可根据不同的施工要求和条件选择使用。

不锈钢腐蚀原因及预防措施详解一、不锈钢引起点蚀的因素及防止措施不锈钢极好的耐腐蚀性能是由于在钢的表面形成看不见的氧化膜，使其成为是钝态的。

该钝化膜的形成是由于钢暴露在大气中时与氧反应，或者是由于与其他含氧的环境接触的结果。

如果钝化膜被破坏，不锈钢就将继续腐蚀下去。

在很多情况下，钝化膜仅仅在金属表面和局部地方被破坏，腐蚀的作用在于形成细小的孔或凹坑，在材料表面产生无规律分布的小坑状腐蚀。

出现点蚀很可能是存在与去极剂化合的氯化物离子，不锈钢等钝态金属的点蚀常起因于某些侵蚀性阴离子对钝化膜的局部破坏，保护有高耐腐蚀性能的钝态通常需要氧化环境，但正好这也是出现点蚀的条件。

产生点蚀的介质是在C1-、Br-、I-、ClO4-溶液中存在Fe3+、Cu2+、Hg2+等重金属离子或者含有H2O2、O2等的Na+、Ca2+碱和碱土金属离子的氯化物溶液。

点蚀速率随温度升高而增加。

例如在浓度为4%-10%氯化钠的溶液中，在90℃时达到点蚀造成的重量损失最大；对于更稀的溶液，最大值出现在较高的温度。

防止点蚀的方法：（1）避免卤素离子集中。

（2）保证氧或氧化性溶液的均匀性，搅拌溶液和避免有液体不流动的小块区域。

（3）或者提高氧的浓度，或者去除氧。

（4）增加pH值。

与中性或酸性氯化物相比，明显碱性的氯化物溶液造成的点蚀较少，或者完全没有（氢氧离子起防腐蚀剂的作用）。

（5）在尽可能低的温度下工作。

（6）在腐蚀性介质中加入钝化剂。

低浓度的硝酸盐或铬酸盐在很多介质中是有效的（抑制离子优先吸咐在金属表面上，因此防止了氯化物离子吸咐而造成腐蚀）。

（7）采用阴极防腐。

有证据表明，用与低碳钢、铝或锌电隅合阴极保护的不锈钢在海水中不会造成点蚀。

含钼2%-4%的奥氏体型不锈钢具有良好的耐点蚀性能。

使用含钼奥氏体型不锈钢可显著减少点蚀或一般腐蚀，腐蚀介质例如氢化钠溶液、海水、亚硫酸、硫酸、磷酸和甲酸。

二、不锈钢的晶间腐蚀及预防措施含碳量超过0.03%的不稳定的奥氏体型不锈钢（不含钛或铌的牌号），如果热处理不当则在某些环境中易产生晶间腐蚀。

阀门防腐防锈措施方案有哪些1. 选用合适的材料阀门的防腐防锈措施首先应从材料的选择上入手。

在使用环境中存在腐蚀介质的情况下，应选择具有良好耐腐蚀性能的材料，如不锈钢、耐腐蚀合金、塑料等。

同时，要考虑到介质的温度和压力，以确保材料的强度和稳定性。

2. 表面处理阀门的表面处理也是防腐防锈措施的重要一环。

通过表面处理，可以增加阀门的抗腐蚀性能和耐用性。

常见的表面处理方法包括：- 阳极氧化：适用于铝合金阀门，可以提高其抗腐蚀性能和硬度。

- 镀锌：适用于碳钢阀门，在钢件表面形成一层锌层，有效防止锈蚀。

- 涂层处理：通过涂覆防腐涂料或橡胶等材料，在阀门表面形成一层保护层，抗腐蚀性能更好。

3. 定期维护定期的维护和保养也是防腐防锈的重要环节。

定期检查阀门的工作状态和表面情况，发现异常情况及时处理。

如发现阀门表面有锈斑或腐蚀部位，应及时清理并涂刷防腐涂料以延长使用寿命。

此外，还要保持阀门的干燥、清洁，防止灰尘和湿气的积聚，减少腐蚀的发生。

4. 加强润滑阀门的运动部分在使用过程中容易受到磨损和腐蚀，为了减少磨损和延长使用寿命，需要加强润滑。

在润滑方面，可以采用常规的润滑剂如油脂或润滑油进行润滑，也可以根据具体情况选择具有耐腐蚀性能的特殊润滑剂。

润滑剂的选择应根据阀门的工作环境和材料特性综合考虑。

5. 防腐防锈涂料防腐防锈涂料是防腐防锈措施中常见的一种方式。

防腐防锈涂料可以在阀门表面形成一层保护膜，隔绝空气或介质的接触，达到抗腐蚀和防锈的效果。

在选择涂料时应根据阀门的材质和工作条件选择合适的涂料类型，并采取适当的涂覆方法，如刷涂、喷涂等。

6. 阀门保温阀门在工作中，特别是在低温环境下，容易发生结露和冻结，从而加速阀门的腐蚀和锈蚀。

因此，在寒冷的地区或低温环境下使用的阀门应加强保温措施，保持阀门温度的稳定，在防止腐蚀和锈蚀的同时保证阀门的正常工作。

综上所述，阀门的防腐防锈措施涉及多个方面，从材料的选择到表面处理、定期维护和加强润滑等方面都需要注意。

不锈钢除锈最简单的八个
不锈钢除锈最简单的八个方法如下：
1. 牙膏：将牙膏均匀涂抹在锈斑处，用抹布擦拭或用刷子刷洗。

2. 醋：将醋倒在锈斑处，用抹布擦拭或用刷子刷洗。

3. 柠檬汁：将柠檬切开，将切开的柠檬放在锈斑处，稍微按压一下，30分钟后清洗干净。

4. 苏打粉：将苏打粉涂抹在锈斑处，用刷子刷洗。

5. 钢丝球：将钢丝球浸泡在洗涤液中，然后用力擦拭锈斑处，直到锈斑被去除。

6. 砂纸：使用砂纸擦拭锈斑，直到锈斑被去除。

7. 氯化铵：将氯化铵涂抹在锈斑处，等一段时间后清洗干净。

8. 电解法：使用电解设备和特殊的电解液进行除锈。

以上方法可以针对不同情况的不锈钢进行除锈，操作简单，效果明显。

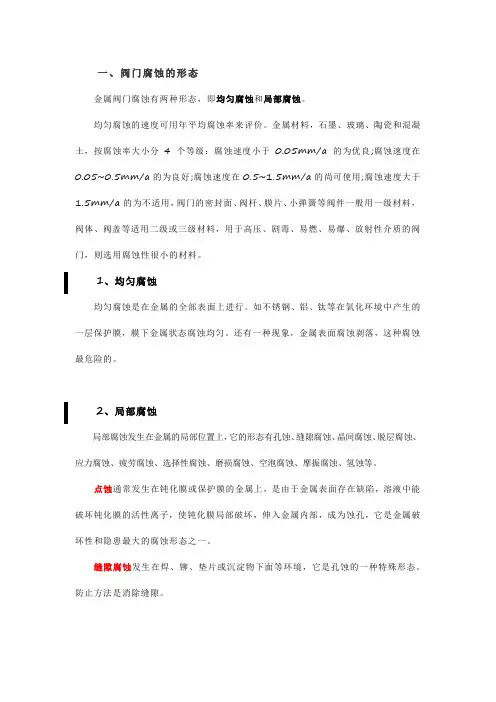

一、阀门腐蚀的形态金属阀门腐蚀有两种形态，即均匀腐蚀和局部腐蚀。

均匀腐蚀的速度可用年平均腐蚀率来评价。

金属材料，石墨、玻璃、陶瓷和混凝土，按腐蚀率大小分4个等级：腐蚀速度小于0.05mm/a的为优良;腐蚀速度在0.05~0.5mm/a的为良好;腐蚀速度在0.5~1.5mm/a的尚可使用;腐蚀速度大于1.5mm/a的为不适用，阀门的密封面、阀杆、膜片、小弹簧等阀件一般用一级材料，阀体、阀盖等适用二级或三级材料，用于高压、剧毒、易燃、易爆、放射性介质的阀门，则选用腐蚀性很小的材料。

1、均匀腐蚀均匀腐蚀是在金属的全部表面上进行。

如不锈钢、铝、钛等在氧化环境中产生的一层保护膜，膜下金属状态腐蚀均匀。

还有一种现象，金属表面腐蚀剥落，这种腐蚀最危险的。

2、局部腐蚀局部腐蚀发生在金属的局部位置上，它的形态有孔蚀、缝隙腐蚀、晶间腐蚀、脱层腐蚀、应力腐蚀、疲劳腐蚀、选择性腐蚀、磨损腐蚀、空泡腐蚀、摩振腐蚀、氢蚀等。

点蚀通常发生在钝化膜或保护膜的金属上，是由于金属表面存在缺陷，溶液中能破坏钝化膜的活性离子，使钝化膜局部破坏，伸入金属内部，成为蚀孔，它是金属破坏性和隐患最大的腐蚀形态之一。

缝隙腐蚀发生在焊、铆、垫片或沉淀物下面等环境，它是孔蚀的一种特殊形态。

防止方法是消除缝隙。

晶间腐蚀是从表面沿晶界深入金属内部，使晶界呈网状腐蚀。

产生晶间腐蚀除晶界沉淀积杂质外，主要是热处理和冷加工不当所致。

奥氏体不锈钢的焊接缝两侧容易产生贫铬区而遭到腐蚀。

奥氏体不锈钢晶间腐蚀是常见的和最危险的腐蚀形态。

防止奥氏体不锈钢阀件产生晶间腐蚀方法有：进行“固溶淬火”处理，即加热至1100℃左右水淬，选用含有钛和铌，而含碳量在0.03%以下的奥氏体不锈钢，减少碳化铬的产生。

脱层腐蚀发生在层状结构中，腐蚀先垂直向内发展，后腐蚀表面平行的物质，在腐蚀物的胀力下，使表面呈层状剥落。

应力腐蚀发生在腐蚀和拉应力同时作用下产生的破裂。

防止应力腐蚀的方法;通过热处理消除或减少焊接，冷加工中产生的应力，改进不可理的阀门结构，避免应力集中，采用电化学保护、喷刷防蚀涂料。
