304不锈钢出现生锈的原因

304不锈钢表面锈蚀原因304奥氏体不锈钢（新标准的06Cr19Ni10钢、旧标准的0Cr18Ni9钢）由于其常温和低温下有良好的韧性、塑性、焊接性、耐腐蚀性及无磁性，广泛用于石油化工、冶金机械、航天航空、食品加工、仪器仪表、家用电器和五金制造等行业。

304奥氏体不锈钢之所以在大气环境下具有优良的耐腐蚀性能是由于其表面形成的一层Cr钝化膜，如果材料本身存在夹杂物，以及环境导致局部腐蚀条件苛刻都有可能导致材料腐蚀，小则影响产品外观，大则成为后期使用的安全隐患。

一批304奥氏体不锈钢紧固件产品表面出现大量锈蚀点，从材料组织、夹杂物水平、耐晶界腐蚀性能、锈蚀点形貌、锈蚀发生位置成分、锈层组成等几个方面进行系统分析。

查阅相关文献资料，304奥氏体不锈钢锈蚀一般分为以下几类：一是由于固溶处理不充分或者在碳化物析出温度范围内使用，导致碳化物在晶界的析出，材料局部贫铬引起的晶界腐蚀；二是由于材料表面夹杂物，破坏材料表面均匀性，从而引发局部锈蚀；三是在氯离子等穿透能力较强离子存在下发生的应力腐蚀。

锈蚀样品与常规304不锈钢相比，Cr、Ni元素含量正常，只是Si元素含量稍高，但符合标准要求。

检测304不锈钢化学成分见表1。

表1304不锈钢材料样品的化学成分（W%）CSiMnSPNiCrNFe0.0390.351.260.0250.01818.128.100.055余量样品固溶处理充分，不会发生由于碳化物沿晶界析出而导致的晶界腐蚀。

在样品表面存在直径约10μm的锈蚀点，锈蚀位置含有CI、S、Ca、Mg和Al等元素，可以推断，样品表面存在的夹杂物是引起材料发生腐蚀的直接原因。

检测结果：材料表面在36～125μm范围内存在硫化物，在75～170μm范围内存在硅酸盐夹杂物。

从盐雾加速腐蚀试验结果来看，保留锈斑样品放入盐雾箱加速腐蚀14天后，其锈蚀并未明显扩展，也未有新的锈斑形成。

该紧固件使用在沿海环境，CI- 浓度一般在0.381～0.438mg/m3元素含量，远远小于试验浓度，由此可以推断，材料表面的夹杂物并非是引起材料锈蚀的唯一原因，还存在其他原因加速了材料的腐蚀。

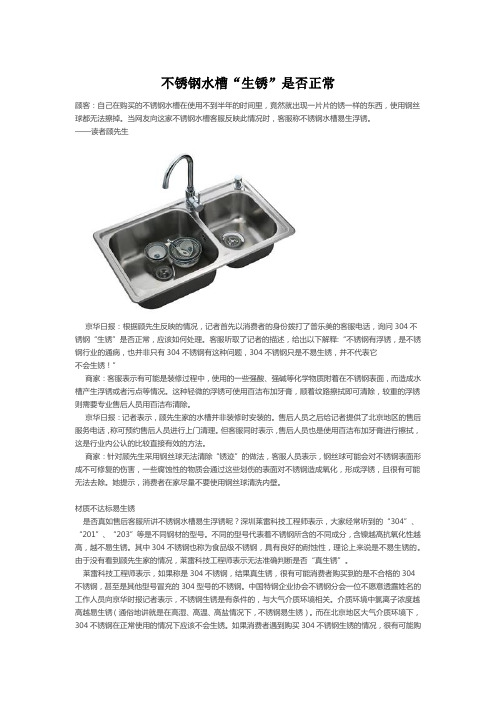

不锈钢水槽“生锈”是否正常顾客：自己在购买的不锈钢水槽在使用不到半年的时间里，竟然就出现一片片的锈一样的东西，使用钢丝球都无法擦掉。

当网友向这家不锈钢水槽客服反映此情况时，客服称不锈钢水槽易生浮锈。

——读者顾先生京华日报：根据顾先生反映的情况，记者首先以消费者的身份拨打了普乐美的客服电话，询问304不锈钢“生锈”是否正常，应该如何处理。

客服听取了记者的描述，给出以下解释:“不锈钢有浮锈，是不锈钢行业的通病，也并非只有304不锈钢有这种问题，304不锈钢只是不易生锈，并不代表它不会生锈！”商家：客服表示有可能是装修过程中，使用的一些强酸、强碱等化学物质附着在不锈钢表面，而造成水槽产生浮锈或者污点等情况。

这种轻微的浮锈可使用百洁布加牙膏，顺着纹路擦拭即可清除，较重的浮锈则需要专业售后人员用百洁布清除。

京华日报：记者表示，顾先生家的水槽并非装修时安装的。

售后人员之后给记者提供了北京地区的售后服务电话，称可预约售后人员进行上门清理。

但客服同时表示，售后人员也是使用百洁布加牙膏进行擦拭，这是行业内公认的比较直接有效的方法。

商家：针对顾先生采用钢丝球无法清除“锈迹”的做法，客服人员表示，钢丝球可能会对不锈钢表面形成不可修复的伤害，一些腐蚀性的物质会通过这些划伤的表面对不锈钢造成氧化，形成浮锈，且很有可能无法去除。

她提示，消费者在家尽量不要使用钢丝球清洗内壁。

材质不达标易生锈是否真如售后客服所讲不锈钢水槽易生浮锈呢？深圳莱雷科技工程师表示，大家经常听到的“304”、“201”、“203”等是不同钢材的型号。

不同的型号代表着不锈钢所含的不同成分，含镍越高抗氧化性越高，越不易生锈。

其中304不锈钢也称为食品级不锈钢，具有良好的耐蚀性，理论上来说是不易生锈的。

由于没有看到顾先生家的情况，莱雷科技工程师表示无法准确判断是否“真生锈”。

莱雷科技工程师表示，如果称是304不锈钢，结果真生锈，很有可能消费者购买到的是不合格的304不锈钢，甚至是其他型号冒充的304型号的不锈钢。

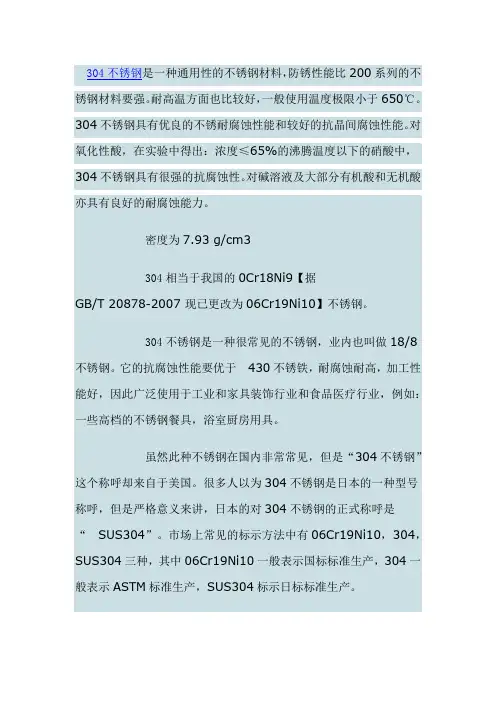

304不锈钢是一种通用性的不锈钢材料，防锈性能比200系列的不锈钢材料要强。

耐高温方面也比较好，一般使用温度极限小于650℃。

304不锈钢具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能。

对氧化性酸，在实验中得出：浓度≤65%的沸腾温度以下的硝酸中，304不锈钢具有很强的抗腐蚀性。

对碱溶液及大部分有机酸和无机酸亦具有良好的耐腐蚀能力。

密度为7.93 g/cm3304相当于我国的0Cr18Ni9【据GB/T 20878-2007 现已更改为06Cr19Ni10】不锈钢。

304不锈钢是一种很常见的不锈钢，业内也叫做18/8不锈钢。

它的抗腐蚀性能要优于430不锈铁，耐腐蚀耐高，加工性能好，因此广泛使用于工业和家具装饰行业和食品医疗行业，例如：一些高档的不锈钢餐具，浴室厨房用具。

虽然此种不锈钢在国内非常常见，但是“304不锈钢”这个称呼却来自于美国。

很多人以为304不锈钢是日本的一种型号称呼，但是严格意义来讲，日本的对304不锈钢的正式称呼是“SUS304”。

市场上常见的标示方法中有06Cr19Ni10，304，SUS304三种，其中06Cr19Ni10一般表示国标标准生产，304一般表示ASTM标准生产，SUS304标示日标标准生产。

304 是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。

为了保持不锈钢所固有的耐腐蚀性，钢必须含有16%以上的铬,8%以上的镍含量。

304不锈钢是按照美国ASTM标准生产出来的不锈钢的一个牌号。

力学性能抗拉强度σb (MPa)≥520条件屈服强度σ0.2 (MPa)≥205伸长率δ5 (%)≥40断面收缩率ψ(%)≥60硬度：≤187HB;≤90HRB;≤200HV产品标准对于304不锈钢来说是非常重要的一个参数，直接决定着它的抗腐蚀能力，也决定着它的价值。

304中最为重要的元素是Ni、Cr，但是又不仅限于这两个元素。

具体的要求由产品标准规定。

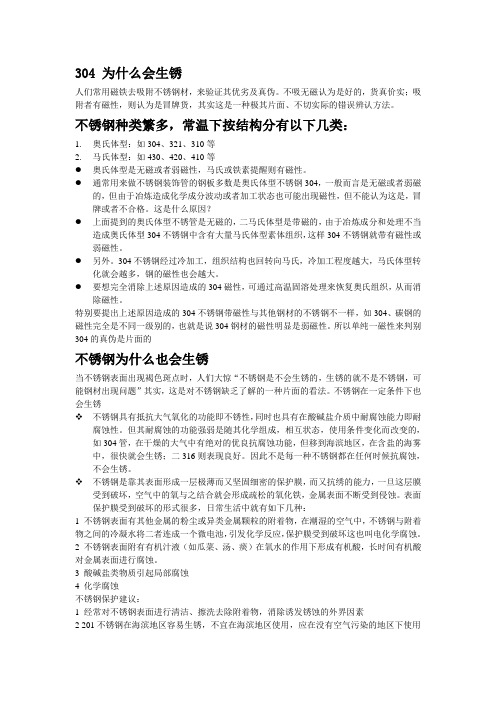

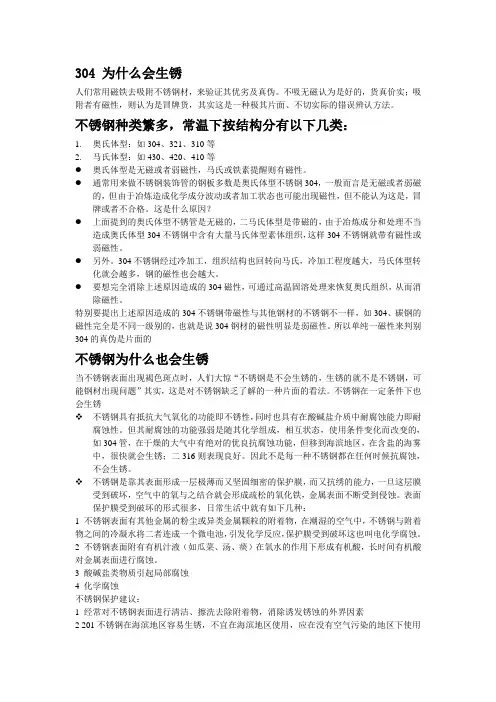

304 为什么会生锈人们常用磁铁去吸附不锈钢材，来验证其优劣及真伪。

不吸无磁认为是好的，货真价实；吸附者有磁性，则认为是冒牌货，其实这是一种极其片面、不切实际的错误辨认方法。

不锈钢种类繁多，常温下按结构分有以下几类：1.奥氏体型：如304、321、310等2.马氏体型：如430、420、410等●奥氏体型是无磁或者弱磁性，马氏或铁素提醒则有磁性。

●通常用来做不锈钢装饰管的钢板多数是奥氏体型不锈钢304，一般而言是无磁或者弱磁的，但由于冶炼造成化学成分波动或者加工状态也可能出现磁性，但不能认为这是，冒牌或者不合格。

这是什么原因？●上面提到的奥氏体型不锈管是无磁的，二马氏体型是带磁的，由于冶炼成分和处理不当造成奥氏体型304不锈钢中含有大量马氏体型素体组织，这样304不锈钢就带有磁性或弱磁性。

●另外。

304不锈钢经过冷加工，组织结构也回转向马氏，冷加工程度越大，马氏体型转化就会越多，钢的磁性也会越大。

●要想完全消除上述原因造成的304磁性，可通过高温固溶处理来恢复奥氏组织，从而消除磁性。

特别要提出上述原因造成的304不锈钢带磁性与其他钢材的不锈钢不一样，如304、碳钢的磁性完全是不同一级别的，也就是说304钢材的磁性明显是弱磁性。

所以单纯一磁性来判别304的真伪是片面的不锈钢为什么也会生锈当不锈钢表面出现褐色斑点时，人们大惊“不锈钢是不会生锈的，生锈的就不是不锈钢，可能钢材出现问题”其实，这是对不锈钢缺乏了解的一种片面的看法。

不锈钢在一定条件下也会生锈不锈钢具有抵抗大气氧化的功能即不锈性，同时也具有在酸碱盐介质中耐腐蚀能力即耐腐蚀性。

但其耐腐蚀的功能强弱是随其化学组成，相互状态，使用条件变化而改变的，如304管，在干燥的大气中有绝对的优良抗腐蚀功能，但移到海滨地区，在含盐的海雾中，很快就会生锈；二316则表现良好。

因此不是每一种不锈钢都在任何时候抗腐蚀，不会生锈。

不锈钢是靠其表面形成一层极薄而又坚固细密的保护膜，而又抗绣的能力，一旦这层膜受到破坏，空气中的氧与之结合就会形成疏松的氧化铁，金属表面不断受到侵蚀。

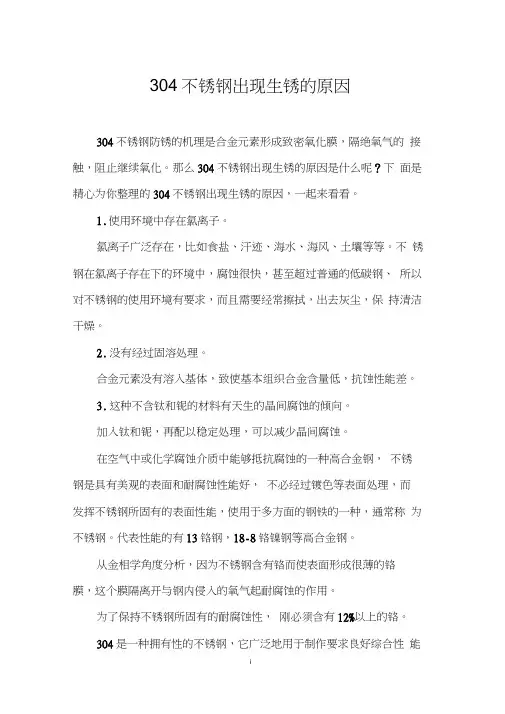

304不锈钢出现生锈的原因304不锈钢防锈的机理是合金元素形成致密氧化膜，隔绝氧气的接触，阻止继续氧化。

那么304不锈钢出现生锈的原因是什么呢？下面是精心为你整理的304不锈钢出现生锈的原因，一起来看看。

1.使用环境中存在氯离子。

氯离子广泛存在，比如食盐、汗迹、海水、海风、土壤等等。

不锈钢在氯离子存在下的环境中，腐蚀很快，甚至超过普通的低碳钢、所以对不锈钢的使用环境有要求，而且需要经常擦拭，出去灰尘，保持清洁干燥。

2.没有经过固溶处理。

合金元素没有溶入基体，致使基本组织合金含量低，抗蚀性能差。

3.这种不含钛和铌的材料有天生的晶间腐蚀的倾向。

加入钛和铌，再配以稳定处理，可以减少晶间腐蚀。

在空气中或化学腐蚀介质中能够抵抗腐蚀的一种高合金钢，不锈钢是具有美观的表面和耐腐蚀性能好，不必经过镀色等表面处理，而发挥不锈钢所固有的表面性能，使用于多方面的钢铁的一种，通常称为不锈钢。

代表性能的有13铬钢，18-8铬镍钢等高合金钢。

从金相学角度分析，因为不锈钢含有铬而使表面形成很薄的铬膜，这个膜隔离开与钢内侵入的氧气起耐腐蚀的作用。

为了保持不锈钢所固有的耐腐蚀性，刚必须含有12%以上的铬。

304是一种拥有性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成形性）的设备和机件。

304不锈钢出现生锈的处理方法a）化学方法：用酸洗膏或喷雾辅助其锈蚀部位重新钝化形成氧化铬薄膜使其重新恢复耐腐蚀能力，酸洗之后，为了去除所有的污染物和酸残留物，用清水进行适当的冲洗非常重要。

一切处理后用抛光设备重新抛光，用抛光腊封闭即可。

对局部有轻微锈斑的也可用1:1的汽油、机油混合液用干净抹布擦去锈斑即可。

b）机械方法：喷砂清理，用玻璃或陶瓷微粒喷丸清理，湮没，刷洗和抛光。

用机械方法有可能擦去以前被清除的材料、抛光材料或湮没材料造成的污染。

所有各种污染尤其是外来铁颗粒都可能成为腐蚀的来源，特别是在潮湿环境中。

因此，机械清理表面最好应当在干燥条件下进行正规清理。

304L精密不锈钢带为什么会氧化或生锈？
为什么304L精密不锈钢带也会发生氧化或生锈，中兴溢德小编总结了生产工艺、材质成分和人为使用三个主要因素。

相信在了解了这些原因之后，我们都知道怎么去预防这种情况。

因素一：生产工艺
就304L精密不锈钢带的生产工艺和本身特性而言，如何在钢带表面形成一层薄薄的氧化膜，是避免发生氧化的基础工艺，也是304L精密不锈钢带区别于其它金属的主要特征之一，但由于生产工艺不够完善或疏忽造成的氧化膜不完整、不连续时，空气中的氧气就会直接与304L精密不锈钢带上的一些其它金属元素发生氧化反应，从而导致钢带被氧化。

因素二：材质成分
在这个鱼龙混杂的不锈钢市场上，免不了会有些无良商家为了降低生产成本，减少一些铬、镍等不锈钢重要元素的含量，因此无法达到国家标准。

不仅使304L精密不锈钢带的产品质量大打折扣，而且钢带耐腐蚀性和成型性也会受到影响。

采用304L精密不锈钢带制造的产品在使用过程中存在潜在的产品质量安全隐患，影响到产品的外观和抗氧化性能。

因素三：人为使用
人为因素造成304L精密不锈钢带氧化生锈最不可避免的原因之一。

一些消费者在使用和维护过程中操作不当，很容易造成304L精密不锈钢带被氧化。

对于因人为引起的氧化现
象，应掌握正确的产品使用知识，并定期对其合理、有效的维护与保养，降低因人为使用不当造成的氧化现象。

304不锈钢焊接位置生锈处理问题描述304不锈钢是一种常见的金属材料，因其耐腐蚀、美观大方而被广泛应用于各种工业和家居领域。

然而，在某些情况下，304不锈钢焊接位置可能会出现生锈现象，这不仅影响其美观，还可能影响其结构和功能。

因此，对于304不锈钢焊接位置生锈的处理显得尤为重要。

原因分析304不锈钢焊接位置生锈的原因可能包括以下几点：1. 焊接过程中的高温导致金属表面氧化层的形成，从而影响了不锈钢的抗腐蚀性能。

2. 焊接过程中未能完全清除金属表面的污垢和油脂，这些污垢和油脂会加速不锈钢的腐蚀。

3. 焊接后的处理不当，如未能及时进行酸洗或抛光处理，导致不锈钢表面受损。

4. 使用环境湿度较高或存在腐蚀性介质，如盐分、酸性气体等，加速了不锈钢的腐蚀。

处理方法针对304不锈钢焊接位置生锈的问题，可以采取以下处理方法：1. 酸洗处理：使用酸洗液如硝酸、硫酸等对不锈钢表面进行清洗，去除表面的氧化层和污垢。

酸洗液的浓度和时间需根据具体情况进行调整，以达到最佳效果。

2. 抛光处理：使用抛光机或砂纸等工具对不锈钢表面进行打磨，去除表面的划痕、氧化层和不平整区域。

抛光过程中需注意控制力度和方向，避免对金属表面造成过度磨损。

3. 钝化处理：在不锈钢表面涂覆一层钝化膜，增强其抗腐蚀性能。

钝化处理可以采用热浸镀、电镀、化学镀等方法，根据具体情况选择合适的处理方式。

4. 使用防锈涂料：在不锈钢表面涂覆一层防锈涂料，隔绝金属表面与外界环境的接触，从而起到防止生锈的作用。

防锈涂料的选择应考虑其与基材的相容性、耐磨性、抗腐蚀性等因素。

5. 提高焊接质量：优化焊接工艺参数，提高焊接接头的质量和致密性，减少焊接缺陷和气孔等问题的出现。

同时，加强焊接过程中的质量控制，确保每个环节都符合规范要求。

6. 加强使用环境的管理：尽量避免将不锈钢置于潮湿、盐雾等恶劣环境中，如无法避免则应采取相应的防护措施，如使用防水涂层、阳极氧化等。

7. 定期维护保养：定期对不锈钢表面进行清洗、检查和维护，及时发现并处理存在的问题，确保其长期保持良好的使用状态。

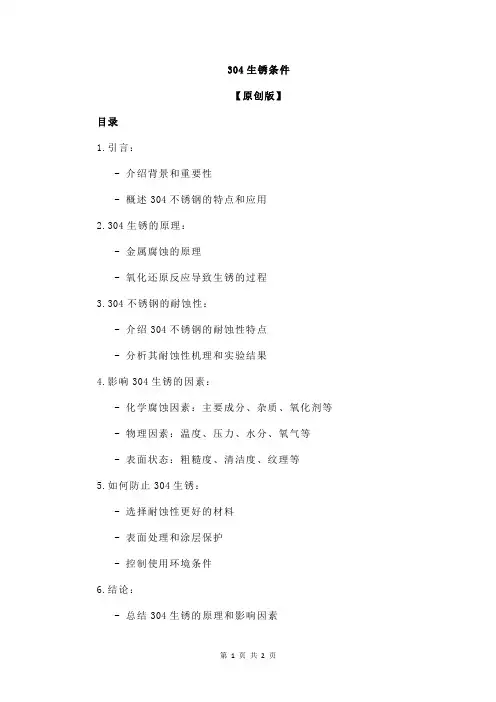

304生锈条件【原创版】目录1.引言：- 介绍背景和重要性- 概述304不锈钢的特点和应用2.304生锈的原理：- 金属腐蚀的原理- 氧化还原反应导致生锈的过程3.304不锈钢的耐蚀性：- 介绍304不锈钢的耐蚀性特点- 分析其耐蚀性机理和实验结果4.影响304生锈的因素：- 化学腐蚀因素：主要成分、杂质、氧化剂等 - 物理因素：温度、压力、水分、氧气等- 表面状态：粗糙度、清洁度、纹理等5.如何防止304生锈：- 选择耐蚀性更好的材料- 表面处理和涂层保护- 控制使用环境条件6.结论：- 总结304生锈的原理和影响因素- 强调控制使用环境条件的重要性正文304生锈条件是影响304不锈钢耐蚀性的重要因素之一。

304不锈钢是一种常见的奥氏体不锈钢，具有良好的耐蚀性、韧性和加工性能。

然而，如果使用环境条件不当，304不锈钢也可能会生锈。

下面我们来分析一下影响304生锈的因素。

化学腐蚀因素是影响304生锈的重要因素之一。

304不锈钢中的主要成分是铬（Cr）和镍（Ni），这些元素可以提高其耐蚀性。

然而，如果存在过多的杂质或氧化剂，就会降低其耐蚀性。

例如，氯离子（Cl-）是一种常见的杂质，它可以与不锈钢表面的铬（Cr）形成点蚀，从而加速腐蚀过程。

此外，不同地区的矿藏成分也会对不锈钢的耐蚀性产生影响。

例如，铁矿石中含有的硅（Si）和磷（P）等元素会影响不锈钢的耐蚀性。

因此，在生产过程中需要严格控制原材料的质量和冶炼工艺。

物理因素也是影响304生锈的重要因素之一。

温度、压力、水分和氧气等都会影响不锈钢的腐蚀速率。

温度越高，腐蚀速率越快；压力越大，腐蚀速率越快；水中含有溶解氧时，会加速金属腐蚀；而表面状态也会影响不锈钢的耐蚀性。

表面粗糙度会增加腐蚀速率，而表面处理和涂层可以保护不锈钢表面，减缓腐蚀速率。

因此，在使用过程中需要控制使用环境条件，以避免304生锈。

总之，控制使用环境条件是防止304生锈的关键。

在使用过程中，需要注意控制温度、压力、水分和氧气等因素，同时还需要选择耐蚀性更好的材料、进行表面处理和涂层保护等措施。

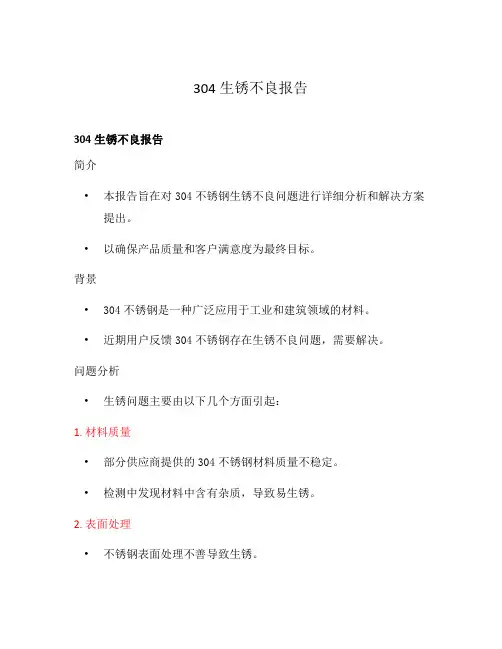

304生锈不良报告304生锈不良报告简介•本报告旨在对304不锈钢生锈不良问题进行详细分析和解决方案提出。

•以确保产品质量和客户满意度为最终目标。

背景•304不锈钢是一种广泛应用于工业和建筑领域的材料。

•近期用户反馈304不锈钢存在生锈不良问题，需要解决。

问题分析•生锈问题主要由以下几个方面引起：1. 材料质量•部分供应商提供的304不锈钢材料质量不稳定。

•检测中发现材料中含有杂质，导致易生锈。

2. 表面处理•不锈钢表面处理不善导致生锈。

•部分钣金加工工序不规范，表面损伤导致隐蔽部位生锈。

3. 环境因素•部分用户使用环境恶劣，如高温、高湿度等。

•长期暴露在恶劣气候环境下易生锈。

解决方案•针对以上问题，提出以下解决方案：1. 优选供应商•选择稳定供应商，对材料进行严格筛选和检测。

•确保原材料的质量符合标准，不含杂质。

2. 加强表面处理•完善钣金加工工艺，确保表面处理达到要求。

•使用合适的涂层技术，提高不锈钢耐蚀性。

3. 注意环境保护•对于易受环境影响的区域，提醒用户进行定期保养。

•用户在选择安装场所时需考虑环境因素。

结论•通过优化材料采购、加强表面处理和关注环境保护，可有效减少304不锈钢生锈不良问题发生的概率。

•公司将持续改进产品质量管理，保证客户满意度，并提供更好的售后服务。

建议措施•为了进一步解决304不锈钢生锈不良问题，建议采取以下措施：1. 建立完善的质量控制体系•建立一套完善的质量控制标准和流程，对每个环节进行严格把控。

•加强原材料进货检验，确保每批材料的质量稳定。

•对表面处理工艺进行规范化管理，建立检测和纠正措施。

2. 加强用户教育和售后服务•向用户提供详细的产品使用说明书，指导用户正确使用和保养不锈钢产品。

•提供全面的售后服务，定期回访客户，了解产品使用情况并解决问题。

3. 与供应商合作优化材料品质•与稳定的供应商建立长期合作关系，共同优化材料品质。

•定期进行供应商评估和审核，鼓励供应商提供更优质的材料。
