电力电子技术实验实验十一 三相桥式有源逆变电路的研究

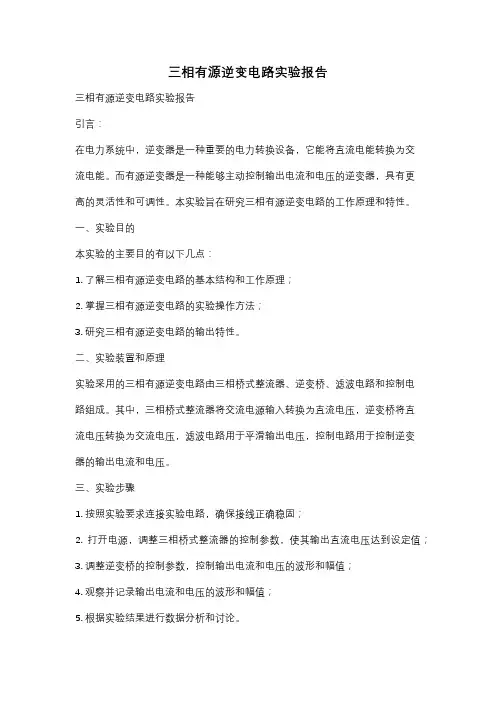

三相有源逆变电路实验报告三相有源逆变电路实验报告引言：在电力系统中，逆变器是一种重要的电力转换设备，它能将直流电能转换为交流电能。

而有源逆变器是一种能够主动控制输出电流和电压的逆变器，具有更高的灵活性和可调性。

本实验旨在研究三相有源逆变电路的工作原理和特性。

一、实验目的本实验的主要目的有以下几点：1. 了解三相有源逆变电路的基本结构和工作原理；2. 掌握三相有源逆变电路的实验操作方法；3. 研究三相有源逆变电路的输出特性。

二、实验装置和原理实验采用的三相有源逆变电路由三相桥式整流器、逆变桥、滤波电路和控制电路组成。

其中，三相桥式整流器将交流电源输入转换为直流电压，逆变桥将直流电压转换为交流电压，滤波电路用于平滑输出电压，控制电路用于控制逆变器的输出电流和电压。

三、实验步骤1. 按照实验要求连接实验电路，确保接线正确稳固；2. 打开电源，调整三相桥式整流器的控制参数，使其输出直流电压达到设定值；3. 调整逆变桥的控制参数，控制输出电流和电压的波形和幅值；4. 观察并记录输出电流和电压的波形和幅值；5. 根据实验结果进行数据分析和讨论。

四、实验结果与分析通过实验测量和观察，我们得到了三相有源逆变电路的输出电流和电压的波形和幅值。

根据测量数据，我们可以看到输出电流和电压的波形基本符合预期的正弦波形，且幅值可调。

这证明了三相有源逆变电路的正常工作和可调性。

在实验过程中，我们还发现了一些问题。

例如，在调整逆变桥的控制参数时，如果参数设置不合理，可能会导致输出电流和电压的波形失真或幅值不稳定。

因此，在实际应用中，需要根据具体要求和负载特性合理选择控制参数，以确保逆变器的稳定工作和输出质量。

五、实验总结通过本次实验，我们深入了解了三相有源逆变电路的工作原理和特性。

我们学会了如何操作和调整逆变器的控制参数，以实现所需的输出电流和电压。

同时，我们也意识到了控制参数的合理选择对逆变器性能和输出质量的重要性。

在今后的工作中，我们将进一步研究和应用三相有源逆变电路，探索其在电力系统和工业自动化中的应用。

实验三三相桥式全控整流及有源逆变电路实验一．实验目的1．熟悉MCL-31A, MCL-33组件。

2．熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。

3．了解集成触发器的调整方法及各点波形。

二．实验内容1．三相桥式全控整流电路2．三相桥式有源逆变电路3．观察整流或逆变状态下，模拟电路故障现象时的波形。

三．实验线路及原理实验线路如图4－9所示。

主电路由三相全控变流电路及作为逆变直流电源的三相不控整流桥组成。

触发电路为数字集成电路，可输出经高频调制后的双窄脉冲链。

三相桥式整流及有源逆变电路的工作原理可参见“电力电子技术”的有关教材。

四．实验所需挂件及附件序号型 号备 注1MCL—32A 电源控制屏该控制屏包含“三相电源输出”，“励磁电源”等几个模块。

2MCL－31A 低压电源和仪表该挂件包含“给定电源和±15V低压电源”等模块。

3MCL－33 晶闸管主电路和触发电路等该挂件包含“晶闸管”、“二极管”“电感”、“触发电路”等几个模块。

4MEL—03　三相可调电阻5MEL-02 芯式变压器6双踪示波器和万用表自备五．实验方法1．按图接线，未上主电源之前，检查晶闸管的脉冲是否正常。

（1）打开MCL-31A电源开关，给定电压有电压显示。

（2）用示波器观察MCL-33的脉冲观察孔，应有间隔均匀，相互间隔60o的幅度相同的双脉冲。

（3）检查相序，用示波器观察“1”，“2”脉冲观察孔，“1” 脉冲超前“2” 脉冲600，则相序正确，否则，应调整输入电源。

（4）用示波器观察每只晶闸管的控制极，阴极，应有幅度为1V—2V的脉冲。

注：将面板上的Ublf（当三相桥式全控变流电路使用I组桥晶闸管VT1~VT6时）接地，将I组桥式触发脉冲的六个开关均拨到“接通”。

（5）将给定器输出Ug接至MCL-33面板的Uct端，调节偏移电压Ub，在Uct=0时，使=150o。

2．三相桥式全控整流电路按图4－9接线，S拨向左边短接线端，将Rd调至最大(450)。

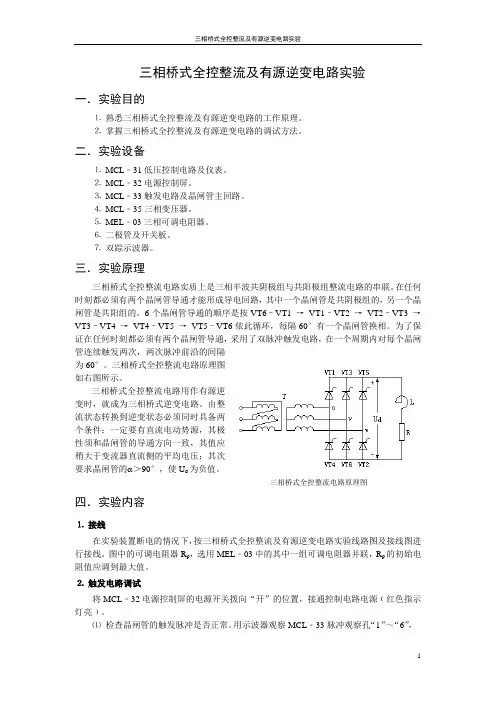

三相桥式全控整流及有源逆变电路实验一．实验目的⒈熟悉三相桥式全控整流及有源逆变电路的工作原理。

⒉掌握三相桥式全控整流及有源逆变电路的调试方法。

二．实验设备⒈MCL﹣31低压控制电路及仪表。

⒉MCL﹣32电源控制屏。

⒊MCL﹣33触发电路及晶闸管主回路。

⒋MCL﹣35三相变压器。

⒌MEL﹣03三相可调电阻器。

⒍二极管及开关板。

⒎双踪示波器。

三．实验原理三相桥式全控整流电路实质上是三相半波共阴极组与共阳极组整流电路的串联。

在任何时刻都必须有两个晶闸管导通才能形成导电回路，其中一个晶闸管是共阴极组的，另一个晶闸管是共阳组的。

6个晶闸管导通的顺序是按VT6–VT1 →VT1–VT2 →VT2–VT3 →VT3–VT4 →VT4–VT5 →VT5–VT6依此循环，每隔60°有一个晶闸管换相。

为了保证在任何时刻都必须有两个晶闸管导通，采用了双脉冲触发电路，在一个周期内对每个晶闸管连续触发两次，两次脉冲前沿的间隔为60°。

三相桥式全控整流电路原理图如右图所示。

三相桥式全控整流电路用作有源逆变时，就成为三相桥式逆变电路。

由整流状态转换到逆变状态必须同时具备两个条件：一定要有直流电动势源，其极性须和晶闸管的导通方向一致，其值应稍大于变流器直流侧的平均电压；其次要求晶闸管的 ＞90°，使U d为负值。

三相桥式全控整流电路原理图四．实验内容⒈接线在实验装置断电的情况下，按三相桥式全控整流及有源逆变电路实验线路图及接线图进行接线。

图中的可调电阻器R p，选用MEL﹣03中的其中一组可调电阻器并联，R p的初始电阻值应调到最大值。

⒉触发电路调试将MCL﹣32电源控制屏的电源开关拨向“开”的位置，接通控制电路电源﹙红色指示灯亮﹚。

⑴检查晶闸管的触发脉冲是否正常。

用示波器观察MCL﹣33脉冲观察孔“1”～“6”，应有相互间隔60o，幅度相同的双脉。

⑵用示波器观察每只晶闸管的控制极、阴极，应有幅度为1V﹣2V的脉冲。

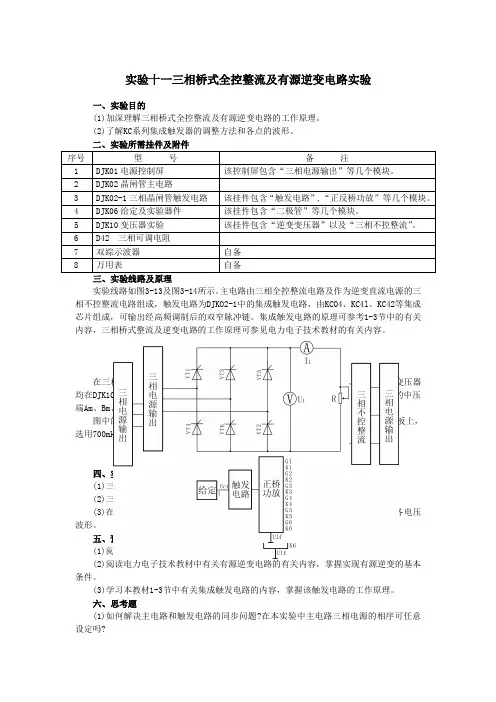

实验十一三相桥式全控整流及有源逆变电路实验一、实验目的(1)加深理解三相桥式全控整流及有源逆变电路的工作原理。

(2)了解KC系列集成触发器的调整方法和各点的波形。

二、实验所需挂件及附件序号型号备注1 DJK01电源控制屏该控制屏包含“三相电源输出”等几个模块。

2 DJK02晶闸管主电路3 DJK02-1三相晶闸管触发电路该挂件包含“触发电路”,“正反桥功放”等几个模块。

4 DJK06给定及实验器件该挂件包含“二极管”等几个模块。

5 DJK10变压器实验该挂件包含“逆变变压器”以及“三相不控整流”。

6 D42 三相可调电阻7 双踪示波器自备8 万用表自备三、实验线路及原理实验线路如图3-13及图3-14所示。

主电路由三相全控整流电路及作为逆变直流电源的三相不控整流电路组成，触发电路为DJKO2-1中的集成触发电路，由KCO4、KC4l、KC42等集成芯片组成，可输出经高频调制后的双窄脉冲链。

集成触发电路的原理可参考1-3节中的有关内容，三相桥式整流及逆变电路的工作原理可参见电力电子技术教材的有关内容。

图3-13三相桥式全控整流电路实验原理图在三相桥式有源逆变电路中，电阻、电感与整流的一致，而三相不控整流及心式变压器均在DJK10挂件上，其中心式变压器用作升压变压器，逆变输出的电压接心式变压器的中压端Am、Bm、Cm,返回电网的电压从高压端A、B、C输出，变压器接成Y/Y接法。

图中的R均使用D42三相可调电阻，将两个900Ω接成并联形式；电感L d在DJK02面板上，选用700mH，直流电压、电流表由DJK02获得。

图3-14三相桥式有源逆变电路实验原理图四、实验内容(1)三相桥式全控整流电路。

(2)三相桥式有源逆变电路。

(3)在整流或有源逆变状态下，当触发电路出现故障(人为模拟)时观测主电路的各电压波形。

五、预习要求(1)阅读电力电子技术教材中有关三相桥式全控整流电路的有关内容。

(2)阅读电力电子技术教材中有关有源逆变电路的有关内容，掌握实现有源逆变的基本条件。

实验十一三相桥式全控整流及有源逆变电路实验一、实验目的(1)加深理解三相桥式全控整流及有源逆变电路的工作原理。

(2)了解KC系列集成触发器的调整方法和各点的波形。

二、实验所需挂件及附件序号型号备注1 DJK01 电源控制屏该控制屏包含“三相电源输出”等几个模块。

2 DJK02 晶闸管主电路3 DJK02-1三相晶闸管触发电路该挂件包含“触发电路”,“正反桥功放”等几个模块。

4 DJK06 给定及实验器件该挂件包含“二极管”等几个模块。

5 DJK10 变压器实验该挂件包含“逆变变压器”以及“三相不控整流”。

6 D42 三相可调电阻7 双踪示波器自备8 万用表自备三、实验线路及原理实验线路如图3-13及图3-14所示。

主电路由三相全控整流电路及作为逆变直流电源的三相不控整流电路组成，触发电路为DJKO2-1中的集成触发电路，由KCO4、KC4l、KC42等集成芯片组成，可输出经高频调制后的双窄脉冲链。

集成触发电路的原理可参考1-3节中的有关内容，三相桥式整流及逆变电路的工作原理可参见电力电子技术教材的有关内容。

图3-13 三相桥式全控整流电路实验原理图在三相桥式有源逆变电路中，电阻、电感与整流的一致，而三相不控整流及心式变压器均在DJK10挂件上，其中心式变压器用作升压变压器，逆变输出的电压接心式变压器的中压端Am、Bm、Cm,返回电网的电压从高压端A、B、C输出，变压器接成Y/Y接法。

图中的R均使用D42三相可调电阻，将两个900Ω接成并联形式；电感L d在DJK02面板上，选用700mH，直流电压、电流表由DJK02获得。

图3-14 三相桥式有源逆变电路实验原理图四、实验内容(1)三相桥式全控整流电路。

(2)三相桥式有源逆变电路。

(3)在整流或有源逆变状态下，当触发电路出现故障(人为模拟)时观测主电路的各电压波形。

五、预习要求(1)阅读电力电子技术教材中有关三相桥式全控整流电路的有关内容。

(2)阅读电力电子技术教材中有关有源逆变电路的有关内容，掌握实现有源逆变的基本条件。

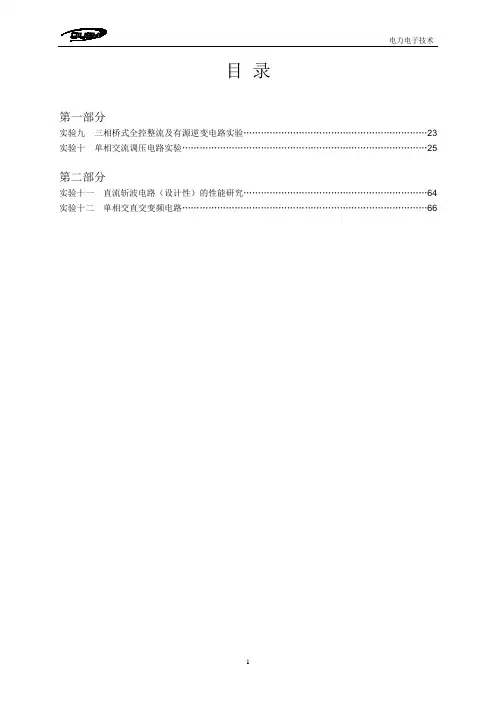

第一部分实验九三相桥式全控整流及有源逆变电路实验 (23)实验十单相交流调压电路实验 (25)第二部分实验十一直流斩波电路（设计性）的性能研究 (64)实验十二单相交直交变频电路 (66)实验九三相桥式全控整流及有源逆变电路实验一．实验目的1．熟悉NMCL-33组件。

2．熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。

二．实验内容1．三相桥式全控整流电路。

2．三相桥式有源逆变电路。

3．观察整流或逆变状态下，模拟电路故障现象时的波形。

三．实验线路及原理实验线路如图1-7所示。

主电路由三相全控变流电路及作为逆变直流电源的三相不控整流桥组成。

触发电路为数字集成电路，可输出经高频调制后的双窄脉冲链。

三相桥式整流及有源逆变电路的工作原理可参见“电力电子技术”的有关教材。

四．实验设备及仪器1．教学实验台主控制屏；2．NMCL—33组件；3．NMEL—03组件；4．NMCL—35组件；5．双踪示波器（自备）；6．万用表（自备）。

五．实验方法1．未上主电源之前，检查晶闸管的脉冲是否正常。

（1）用示波器观察NMCL-33的双脉冲观察孔，应有间隔均匀，相互间隔60o的幅度相同的双脉冲。

（2）检查相序，用示波器观察“1”，“2”单脉冲观察孔，“1” 脉冲超前“2” 脉冲600，则相序正确，否则，应调整输入电源。

（3）用示波器观察每只晶闸管的控制极，阴极，应有幅度为1V—2V的脉冲。

注：将面板上的U blf（当三相桥式全控变流电路使用I组桥晶闸管VT1~VT6时）接地，将I 组桥式触发脉冲的六个开关均拨到“接通”。

（4）将NMCL-31的给定器输出U g接至NMCL-33面板的U ct端，调节偏移电压U b，在U ct=0时，使 =150o。

2．三相桥式全控整流电路按图1-7接线，AB 两点断开、CD 两点断开，AD 连接在一起，并将R D 调至最大（450Ω）。

合上主电源。

调节U ct ，使α在30o ~90o 范围内，用示波器观察记录α=30O 、60O 、90O 时，整流电压u d =f （t ），晶闸管两端电压u VT =f （t ）的波形，并记录相应的Ud 和交流输入电压U 2数值。

电力电子技术三相桥式全控整流及有源逆变电路实验报告实验目的：1.熟悉三相桥式全控整流电路和有源逆变电路的工作原理；2.学习三相桥式全控整流电路和有源逆变电路的控制方法；3.通过实验验证三相桥式全控整流电路和有源逆变电路的性能。

实验器材：1.三相交流电源；2.三相桥式全控整流电路电路板；3.电阻箱；4.示波器。

实验原理：三相桥式全控整流电路是一种常见的电力电子设备，用于将三相交流电转换为直流电。

其基本原理是通过控制整流桥中的晶闸管开通角和关断角，控制电路中负载电流的方向和大小，从而实现对电流的整流和调节。

有源逆变电路是一种将直流电转换为交流电的电力电子设备。

其基本原理是通过控制逆变桥中的晶闸管开通角和关断角，控制电路中负载电流的方向和大小，从而实现对电流的逆变和调节。

实验过程：1.将三相交流电源连接到三相桥式全控整流电路电路板；2.根据实验要求调节电源电压和频率；3.设置适当的负载电阻；4.通过控制触发电路，控制晶闸管的开通和关断；5.使用示波器观察和记录整流电流和电压波形。

实验结果：根据实验数据和示波器观察结果，整流电流和电压波形基本符合预期，呈现出期望的整流和调节性能。

实验结论：通过本次实验，我们深入理解了三相桥式全控整流电路和有源逆变电路的工作原理和控制方法。

同时，我们也验证了这两种电路的性能和实际应用。

这项实验的结果对于电力电子技术的学习和应用具有重要意义，为我们掌握和应用电力电子技术提供了实验基础和理论指导。

同时，通过实验的过程，我们也提高了实验操作的能力和实验数据处理的技巧。

总结：本次实验对于我们理解和掌握电力电子技术中的三相桥式全控整流电路和有源逆变电路的工作原理、控制方法和性能具有重要意义。

通过实验，我们不仅加深了对电力电子技术的理解，提高了实验操作的能力，还培养了我们的团队合作精神和实验数据处理的技巧。

通过本次实验的学习，我们对于电力电子技术的应用和发展有了更加深入的了解，相信在今后的学习和工作中，我们将能够更好地应用电力电子技术解决实际问题，为电力电子技术的发展做出更大的贡献。

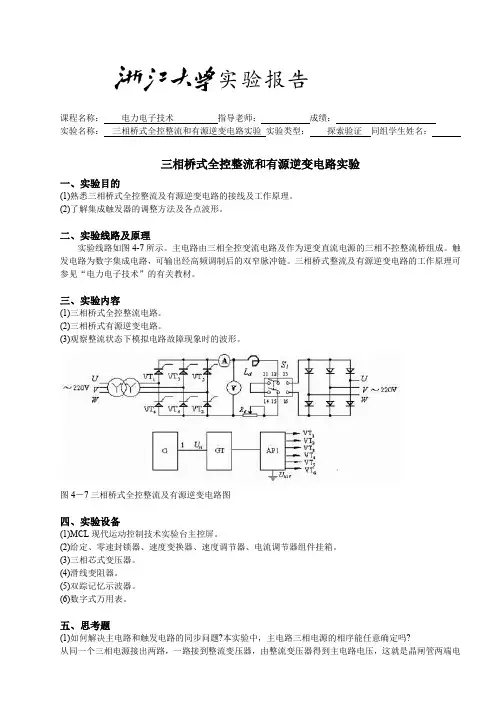

实验报告课程名称：电力电子技术指导老师：成绩：实验名称：三相桥式全控整流和有源逆变电路实验实验类型：探索验证同组学生姓名：三相桥式全控整流和有源逆变电路实验一、实验目的(1)熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。

(2)了解集成触发器的调整方法及各点波形。

二、实验线路及原理实验线路如图4-7所示。

主电路由三相全控变流电路及作为逆变直流电源的三相不控整流桥组成。

触发电路为数字集成电路，可输出经高频调制后的双窄脉冲链。

三相桥式整流及有源逆变电路的工作原理可参见“电力电子技术”的有关教材。

三、实验内容(1)三相桥式全控整流电路。

(2)三相桥式有源逆变电路。

(3)观察整流状态下模拟电路故障现象时的波形。

图4－7三相桥式全控整流及有源逆变电路图四、实验设备(1)MCL现代运动控制技术实验台主控屏。

(2)给定、零速封锁器、速度变换器、速度调节器、电流调节器组件挂箱。

(3)三相芯式变压器。

(4)滑线变阻器。

(5)双踪记忆示波器。

(6)数字式万用表。

五、思考题(1)如何解决主电路和触发电路的同步问题?本实验中，主电路三相电源的相序能任意确定吗?从同一个三相电源接出两路，一路接到整流变压器，由整流变压器得到主电路电压，这就是晶闸管两端电实验名称：三相桥式全控整流和有源逆变电路实验姓名：学号：装订线压；而另一路接到同步变压器，通过同步变压器再结合阻容滤波器得到触发电路的输入电压。

通过整流变压器连接组与同步变压器连接组配合，再结合阻容滤波器产生的移相效应得到相匹配的主电路电压和触发脉冲。

一般来说采用宽脉冲触发或双窄脉冲触发，而本实验采用的是双窄脉冲触发不能任意确定三相电源相序，因为三相全控整流电路由六只晶闸管控制，按一定顺序导通。

若三相电源相序发生变化，触发脉冲无法同步，则电路不能正常工作。

(2)本实验中，在整流向逆变切换时，对α角有什么要求?为什么?α角要大于90°，因为只有这样，才有Ud=Ud0(α=0时的Ud值)*cosα<0,从而使变流电路工作在逆变状态，实现逆变功能。

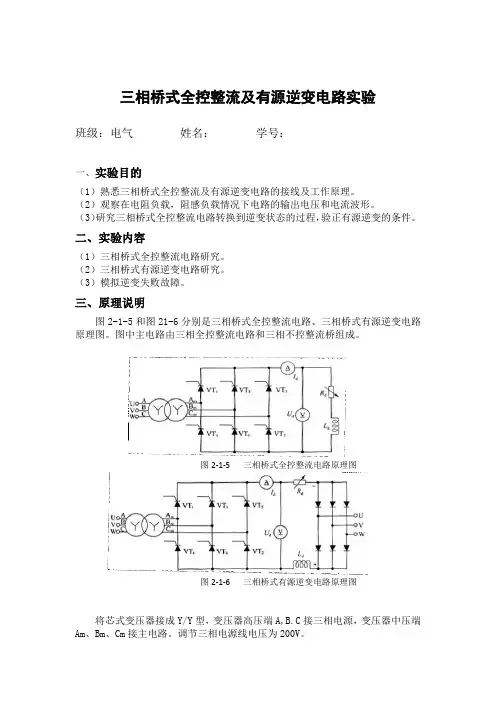

三相桥式全控整流及有源逆变电路实验班级：电气姓名：学号：一、实验目的（1）熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。

（2）观察在电阻负载，阻感负载情况下电路的输出电压和电流波形。

（3）研究三相桥式全控整流电路转换到逆变状态的过程，验正有源逆变的条件。

二、实验内容（1）三相桥式全控整流电路研究。

（2）三相桥式有源逆变电路研究。

（3）模拟逆变失败故障。

三、原理说明图2-1-5和图21-6分别是三相桥式全控整流电路、三相桥式有源逆变电路原理图。

图中主电路由三相全控整流电路和三相不控整流桥组成。

图2-1-5 三相桥式全控整流电路原理图图2-1-6 三相桥式有源逆变电路原理图将芯式变压器接成Y/Y型，变压器高压端A,B.C接三相电源，变压器中压端Am、Bm、Cm接主电路。

调节三相电源线电压为200V。

三相桥式全控整流电路正常工作时，必须有两个晶间管同时导通，一个属于共阴极组，一个属于共阳极组。

为了使电路能启动工作或在电流断续时能再次导通，必须同时对两组中应导通的一对晶闸管加触发脉冲。

因此，通常触发电路采用宽脉冲或双窄脉神，这样就可以使电路在任何换相点都有相邻的两个晶闸管同时获得触发脉冲，保证主电路的6个晶闸管轮流导通，使主电路在任何时刻都能构成电流回路。

三相桥式全控整流电路带电阻负载，触发角α≤60时，输出的整流电压ud的波形均连续：α>60时，ud 的波形断续：α角增大至120°时，ud为零。

因此，带电阻负载时三相桥式全控整流电路α角的移相范围是0°—120°。

三相桥式全控整流电路大多用于向电阻、电感负载和反电动势、电阻、电感负载供电(对直流电动机电枢供电)。

负载中有了电感，使得负载电流的波形变得平直，当电感足够大时，负载电流的波形近似为一条水平线。

触发角α≤60°时，ud的波形连续，电路工作与电阻负载时相似：α>60°时，由于电感的作用，ud的波形出现负值，若电感足够大，α=90时，ud平均值近似为零。

太原理工大学现代科技学院课程名称：电力电子技术实验项目：三相桥式有源逆变电路实验地点：电力电子实验室专业班级：电气12-8学号：2012101134学生姓名：贾礼恺指导教师：许春雨2014年11月23日一、实验目的和要求1、熟悉MCL-18，MCL-33组件。

2、熟悉三相桥式有源逆变电路的接线及工作原理。

3、了解集成触发器的调整方法及各点波形。

二、实验内容1、三相桥式有源逆变电路2、观察逆变状态下，模拟电路故障现象时的波形。

三、实验线路和原理实验线路如图2-12所示。

主电路由三相全控变流电路及作为逆变直流电源的三相不控整流桥组成。

触发电路为数字集成电路，可输出经高频调制后的双窄脉冲链。

三相桥式整流及有源逆变电路的工作原理可参见有关教材。

A：直流电流表V;直流电流表L：平波电抗器。

可选择700mHRP：或为MEL-03的900欧瓷盘电阻并联，或自配双联滑线变阻器。

图2-12 三相桥式全控整流及有源逆变四、主要仪器设备1、MCL系列教学实验台主控制屏。

2、MCL-18组件（适合MCL-II）或MCL-3组件（适合MCL-III）。

3、MCL—33（A）组件或MCL-53组件（适合MCL-II、III、V）4、MEL-03可调电阻器（或滑线变阻器1.8K，0.65A）5、MEL-０２芯式变压器6、二踪示波器7、万用表五、操作方法与实验步骤1、按图接线，未上主电源之前，检查晶闸管的脉冲是否正常。

（１）打开MCL-18电源开关，给定电压有电压显示。

（２）用示波器观察MCL-33（或MCL-53，以下同）的双脉冲观察孔，应有间隔均匀，相互间隔60o的幅度相同的双脉冲。

（３）检查相序，用示波器观察“1”，“2”单脉冲观察孔，“1”脉冲超前“2”脉冲60o，则相序正确，否则，应调整输入电源。

（４）用示波器观察每只晶闸管的控制极，阴极，应有幅度为1V-2V的脉冲。

注：将面板上的UbIf（当三相桥式全控变流电路使用I组桥晶闸管VT1-VT6时）接地，将I组桥式触发脉冲的六个开关均拨到“接通”。

三相桥式全控整流电路及有源逆变电路实验原理下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!三相桥式全控整流电路与有源逆变电路的实验原理探究一、引言在电力电子技术领域，三相桥式全控整流电路和有源逆变电路是两种重要的电力转换装置。

三相全桥整流及有源逆变实验【实验基本内容】一，实验已知条件及预备知识基于电力电子技术课程中学习的整流电路的知识，根据实验指导要求，进行本次试验。

本次实验是电力电子技术实验第二次实验。

因为已经有了一次的实验经验，我们这次的实验做得很快，也比较成功。

实验操作前，老师还是介绍了整个实验的原理和方法。

这次实验的仪器和上次一样。

◇MCL—III型电力电子及电气传动教学实验台MCL-Ⅲ型电力电子及电气传动教学实验台采用积木式结构，主要由以下几部分组成：1.电源（1）交流电源由三相电源从电网输入经三相保险丝、总钥匙开关、接触器、三相隔离变压器在面板上输出。

（2）直流励磁电源提供220V/0.5A直流电源, 作为直流电动机、发电机的励磁电源。

（3）低压直流电源输出，+15V/1A,-15V/0.5A.带有短路保护。

2.安全保护系统（1）隔离变压器将电网电压和学生实验用电进行隔离。

保证学生的人身安全。

（2）该系统有过流保护功能，有电流互感器对实验电流进行检测，一旦过流即断开总电源,保护功率器件不被损坏。

（3）设有电压型漏电保护装置,对实验过程中的漏电，能够告警断开总电源。

3.检测仪表（1）交流电流表（1只）：测量范围为0～1A。

（2）直流安培表（1只）：测量范围为0～±2A。

4.调速系统包括速度变换器、转速调节器和电流调节器。

实验装置提供二组PID调节器，分别对速度、电流反馈量进行调节。

5.输入给定通过多圈电位器，提供0 ～±13V的连续可调电压，并带有仪表监视。

MCL-Ⅲ型电力电子及电气传动教学实验台可以进行“电力电子技术”和“交、直流调速”的相关实验，能够满足“电力电子技术”和“电气传动自动控制系统”课程的实验要求。

还能进一步开发出新的实验项目用于程设计或为研究生开设相应的实验项目。

二，实验内容1、观测整流状态下阻性负载、阻-感性负载时Ud，Uvt波形：2、观测逆变状态下（阻-感性-反电动势负载）Ud，Uvt波形及逆变功率测量：【实验条件】一，实验设备和实验仪器设备名称设备型号技术指标电力及电气传动教学试验台MCL—Ⅲ型容量：1.5kV A 体积：1.6×0.75×1.6m2 Tektronix双踪示波器TDS1012 带宽：100MHz 最高采样率：1GS/s GW—Instek数字万用表GDM—8145二，实验组成员分工姓名学号完成实验工作1，读电路原理图分析实验台接线2，读取数据（主要操作人）1，实验电路接线操作2，读取数据（辅助操作人）1，检查接线（辅助操作人）2，读取数据1，数据记录2,撰写实验报告（实验基本内容，实验条件，实验过程，实验数据处理，数据曲线拟合实验过程和思考题，特别要求）1，示波器测量操作（主要操作人）2, 检查实验电路接线3，拍摄记录示波器波形我们组在实验后进行了三次讨论。
