电力电子技术实验

电力电子技术实验报告全一、实验目的本次电力电子技术实验旨在加深学生对电力电子器件工作原理的理解，掌握其基本应用和设计方法，提高学生的动手能力和解决实际问题的能力。

二、实验原理电力电子技术是利用电子器件对电能进行高效转换和控制的技术。

通过电力电子器件，可以实现电能的变换、分配和控制，广泛应用于工业、交通、能源等领域。

常见的电力电子器件包括二极管、晶闸管、IGBT等。

三、实验设备和材料1. 电力电子实验台2. 晶闸管、IGBT等电力电子器件3. 电阻、电容、电感等基本电子元件4. 示波器、万用表等测量仪器5. 连接线、焊锡等辅助材料四、实验内容1. 晶闸管触发电路的搭建与测试2. 单相桥式整流电路的设计和测试3. 三相桥式整流电路的设计与测试4. PWM控制技术在电能转换中的应用5. IGBT驱动电路的设计与测试五、实验步骤1. 根据实验要求，设计电路图，并选择合适的电力电子器件和电子元件。

2. 在实验台上搭建电路，注意器件的连接方式和电路的布局。

3. 使用示波器和万用表等测量仪器，对电路进行测试，记录实验数据。

4. 分析实验数据，验证电路设计的正确性和性能指标。

5. 根据实验结果，调整电路参数，优化电路性能。

六、实验结果与分析通过本次实验，我们成功搭建了晶闸管触发电路、单相桥式整流电路、三相桥式整流电路，并对PWM控制技术在电能转换中的应用进行了测试。

实验结果表明，所设计的电路能够满足预期的性能要求，验证了电力电子器件在电能转换和控制方面的重要作用。

七、实验总结通过本次电力电子技术实验，我们不仅加深了对电力电子器件工作原理的理解，而且提高了实践操作能力和问题解决能力。

实验过程中，我们学会了如何设计电路、选择合适的器件和元件，以及如何使用测量仪器进行测试和数据分析。

这些技能对于我们未来的学习和工作都具有重要意义。

八、实验心得在本次实验中，我们体会到了理论与实践相结合的重要性。

通过亲自动手搭建电路，我们更加深刻地理解了电力电子技术的原理和应用。

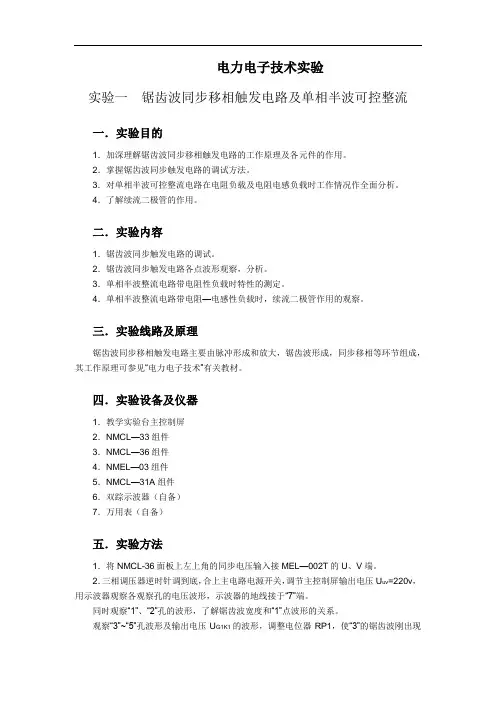

电力电子技术实验实验一锯齿波同步移相触发电路及单相半波可控整流一．实验目的1．加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。

2．掌握锯齿波同步触发电路的调试方法。

3．对单相半波可控整流电路在电阻负载及电阻电感负载时工作情况作全面分析。

4．了解续流二极管的作用。

二．实验内容1．锯齿波同步触发电路的调试。

2．锯齿波同步触发电路各点波形观察，分析。

3．单相半波整流电路带电阻性负载时特性的测定。

4．单相半波整流电路带电阻—电感性负载时，续流二极管作用的观察。

三．实验线路及原理锯齿波同步移相触发电路主要由脉冲形成和放大，锯齿波形成，同步移相等环节组成，其工作原理可参见“电力电子技术”有关教材。

四．实验设备及仪器1．教学实验台主控制屏2．NMCL—33组件3．NMCL—36组件4．NMEL—03组件5．NMCL—31A组件6．双踪示波器（自备）7．万用表（自备）五．实验方法1．将NMCL-36面板上左上角的同步电压输入接MEL—002T的U、V端。

2．三相调压器逆时针调到底，合上主电路电源开关，调节主控制屏输出电压U uv=220v，用示波器观察各观察孔的电压波形，示波器的地线接于“7”端。

同时观察“1”、“2”孔的波形，了解锯齿波宽度和“1”点波形的关系。

观察“3”~“5”孔波形及输出电压U G1K1的波形，调整电位器RP1，使“3”的锯齿波刚出现平顶，记下各波形的幅值与宽度，比较“3”孔电压U3与U5的对应关系。

3．调节脉冲移相范围将NMCL—31A的“G”输出电压调至0V，即将控制电压Uct调至零，用示波器观察U2电压（即“2”孔）及U5的波形，调节偏移电压U b（即调RP），使α=180O。

调节NMCL—31A的给定电位器RP1，增加U ct，观察脉冲的移动情况，要求Uct=0时，α=180O，Uct=U max时，α=30O，以满足移相范围α=30O~180O的要求。

图1-1 单相半波可控整流电路4．调节U ct，使α=60O，观察并记录U1~U5及输出脉冲电压U G1K1，U G2K2的波形，并标出其幅值与宽度。

电力电子技术实验二单相桥式全控整流电路实验一．实验目的1.了解单相桥式整流电路的工作原理。

2.研究单相桥式全控整流电路在电阻负载、电阻—电感性负载及反电动势负载时的工作。

3.熟悉触发电路（锯齿波触发电路）。

二．实验内容1.单相桥式全控整流电路供电给电阻负载。

2.单相桥式全控整流电路供电给电阻—电感负载。

三．实验线路及原理1）电源控制屏位于NMCL -32/MEL-002T等。

2）锯齿触发电路位于NMCL -36C或NMCL -05D等。

3) L 平波电抗器位于NMCL -331。

4) Rd 可调电阻位于NMEL -03/4或NMCL -03等。

5) G 给定（Ug ）位于NMCL -31或NMCL -31A或SMCL -01调速系统控制单元中。

6) Uct 位于锯齿触发电路中。

四．实验设备及仪器1.教学实验台主控制屏2.触发电路（锯齿波触发电路）组件3.变压器组件4.双踪示波器（自备）5.万用表（自备）五．实验结果五．注意事项1实验载必须先了解晶闸管的电流额定值(本装置为5A)，并根据额定值与整流电路形式计算出负载电阻的最小允许值。

2.为保护整流元件不受损坏，品闸管整流电路的正确操作步骤(1)在主电路不接通电源时，调试触发电路，使之正常工作。

(2)在控制电压U=0时，接通主电源。

然后逐渐增大Ua，使整流电路投入工作。

(3)断开整流电路时,应先把Ua降到零，使整流电路无输出，然后切断总电源。

3.注意示波器的使用。

六．总结在可控整流电路中，两个整流二极管VD2、VD4既起到整流作用，又起到续流作用。

电阻电感性负载时，无论接或不接续流二极管，输出直流电压Ud的波形均与接电阻性负载时的直流电压波形相同。

实验中，根据VT1.上的电压波形确定移相控制角a的度数，因此误差较大。

从实验波形中可见续流二极管的作用。

在整流桥接电阻电感性负载、不接续流二极管时，如晶闸管VT3的触发脉冲消失，VT3始终不导通，则输出电压Ud失控。

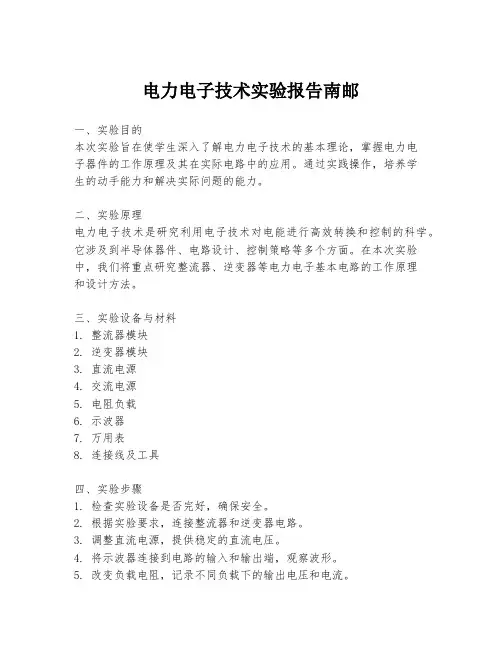

电力电子技术实验报告南邮一、实验目的本次实验旨在使学生深入了解电力电子技术的基本理论，掌握电力电子器件的工作原理及其在实际电路中的应用。

通过实践操作，培养学生的动手能力和解决实际问题的能力。

二、实验原理电力电子技术是研究利用电子技术对电能进行高效转换和控制的科学。

它涉及到半导体器件、电路设计、控制策略等多个方面。

在本次实验中，我们将重点研究整流器、逆变器等电力电子基本电路的工作原理和设计方法。

三、实验设备与材料1. 整流器模块2. 逆变器模块3. 直流电源4. 交流电源5. 电阻负载6. 示波器7. 万用表8. 连接线及工具四、实验步骤1. 检查实验设备是否完好，确保安全。

2. 根据实验要求，连接整流器和逆变器电路。

3. 调整直流电源，提供稳定的直流电压。

4. 将示波器连接到电路的输入和输出端，观察波形。

5. 改变负载电阻，记录不同负载下的输出电压和电流。

6. 根据实验数据，分析整流器和逆变器的工作特性。

7. 完成实验后，整理实验设备，确保实验室整洁。

五、实验结果在本次实验中，我们观察到了整流器和逆变器在不同负载条件下的输出波形。

通过调整负载电阻，我们发现输出电压和电流随着负载的变化而变化。

实验数据表明，整流器能够有效地将交流电转换为直流电，而逆变器则能够将直流电转换回交流电。

六、实验分析通过本次实验，我们对电力电子技术有了更深入的理解。

整流器和逆变器作为电力电子技术中的基本电路，其性能直接影响到整个系统的稳定性和效率。

在实验过程中，我们注意到了器件的选型、电路设计和控制策略对系统性能的影响。

此外，我们还学习了如何使用示波器和万用表来测量和分析电路参数。

七、实验结论本次电力电子技术实验成功地完成了预定的教学目标。

学生通过实际操作，加深了对电力电子技术的理解，并提高了解决实际问题的能力。

实验结果表明，整流器和逆变器在实际应用中具有良好的性能，能够有效地实现电能的转换和控制。

八、实验心得通过本次实验，我们不仅学习了电力电子技术的基本理论和应用，还锻炼了实际操作能力。

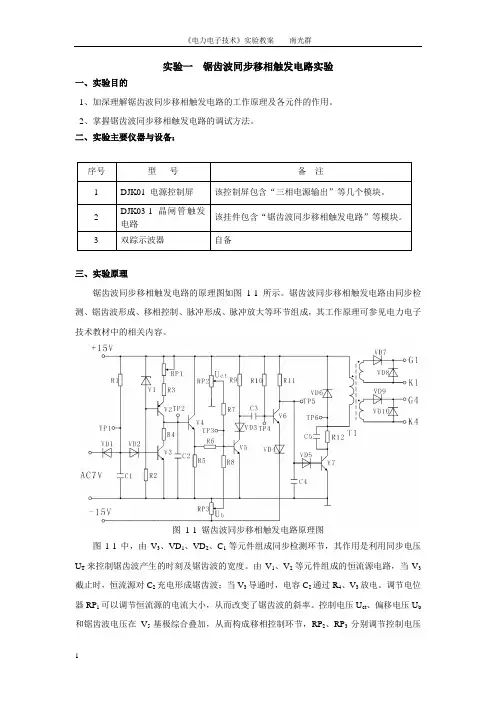

实验一锯齿波同步移相触发电路实验一、实验目的1、加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。

2、掌握锯齿波同步移相触发电路的调试方法。

二、实验主要仪器与设备：三、实验原理锯齿波同步移相触发电路的原理图如图1-1所示。

锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成，其工作原理可参见电力电子技术教材中的相关内容。

图1-1 锯齿波同步移相触发电路原理图图1-1中，由V3、VD1、VD2、C1等元件组成同步检测环节，其作用是利用同步电压U T来控制锯齿波产生的时刻及锯齿波的宽度。

由V1、V2等元件组成的恒流源电路，当V3截止时，恒流源对C2充电形成锯齿波；当V3导通时，电容C2通过R4、V3放电。

调节电位器RP1可以调节恒流源的电流大小，从而改变了锯齿波的斜率。

控制电压U ct、偏移电压U b 和锯齿波电压在V5基极综合叠加，从而构成移相控制环节，RP2、RP3分别调节控制电压U ct和偏移电压U b的大小。

V6、V7构成脉冲形成放大环节，C5为强触发电容改善脉冲的前沿，由脉冲变压器输出触发脉冲，电路的各点电压波形如图1-2所示。

本装置有两路锯齿波同步移相触发电路，I和II，在电路上完全一样，只是锯齿波触发电路II输出的触发脉冲相位与I恰好互差180°，供单相整流及逆变实验用。

电位器RP1、RP2、RP3均已安装在挂箱的面板上，同步变压器副边已在挂箱内部接好，所有的测试信号都在面板上引出。

图1-2 锯齿波同步移相触发电路各点电压波形(α=90°)四、实验内容及步骤1、实验内容：(1)锯齿波同步移相触发电路的调试。

(2)锯齿波同步移相触发电路各点波形的观察和分析。

2、实验步骤：(1) 将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V（不能打到“交流调速”侧工作，因为DJK03-1的正常工作电源电压为220V±10%，而“交流调速”侧输出的线电压为240V。

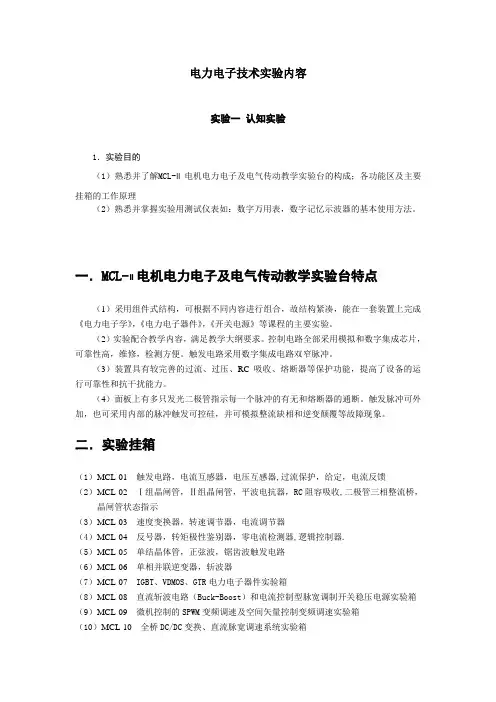

电力电子技术实验内容实验一认知实验1．实验目的（1）熟悉并了解MCL-॥ 电机电力电子及电气传动教学实验台的构成；各功能区及主要挂箱的工作原理（2）熟悉并掌握实验用测试仪表如：数字万用表，数字记忆示波器的基本使用方法。

一．MCL-॥ 电机电力电子及电气传动教学实验台特点（1）采用组件式结构，可根据不同内容进行组合，故结构紧凑，能在一套装置上完成《电力电子学》，《电力电子器件》，《开关电源》等课程的主要实验。

（2）实验配合教学内容，满足教学大纲要求。

控制电路全部采用模拟和数字集成芯片，可靠性高，维修，检测方便。

触发电路采用数字集成电路双窄脉冲。

（3）装置具有较完善的过流、过压、RC吸收、熔断器等保护功能，提高了设备的运行可靠性和抗干扰能力。

（4）面板上有多只发光二极管指示每一个脉冲的有无和熔断器的通断。

触发脉冲可外加，也可采用内部的脉冲触发可控硅，并可模拟整流缺相和逆变颠覆等故障现象。

二．实验挂箱（1）MCL-01触发电路，电流互感器，电压互感器,过流保护，给定，电流反馈（2）MCL-02Ⅰ组晶闸管，Ⅱ组晶闸管，平波电抗器，RC阻容吸收,二极管三相整流桥，晶闸管状态指示（3）MCL-03速度变换器，转速调节器，电流调节器（4）MCL-04反号器，转矩极性鉴别器，零电流检测器,逻辑控制器.（5）MCL-05单结晶体管，正弦波，锯齿波触发电路（6）MCL-06单相并联逆变器，斩波器（7）MCL-07 IGBT、VDMOS、GTR电力电子器件实验箱（8）MCL-08直流斩波电路（Buck-Boost）和电流控制型脉宽调制开关稳压电源实验箱（9）MCL-09微机控制的SPWM变频调速及空间矢量控制变频调速实验箱（10）MCL-10全桥DC/DC变换、直流脉宽调速系统实验箱（11）MCL-11单相交流调压实验、单相正弦波（SPWM）逆变电路实验（12）MCL-12电子模拟系统（13）MCL-13采用DSP控制的变频调速实验箱（14）MCL-14采用DSP控制的直流方波无刷电机调速实验箱（15）MCL-15整流电路的有源功率因数校正实验箱（16）MCL-16直流斩波电路（升压斩波、降压斩波）、单相交直交变频电路的性能研究、半桥型开关稳压电源的性能研究（17）MCL-18速度变换器，转速调节器，电流调节器，电流互感器，电压互感器,过流保护，给定，电流反馈（18）MCL-20给定，触发电路，Ⅰ组晶闸管，平波电抗器，RC阻容吸收,二极管三相整流桥（19）MCL-33触发电路，Ⅰ组晶闸管，Ⅱ组晶闸管，平波电抗器，RC阻容吸收,二极管三相整流桥（20）MEL-11电容箱（21）MEL-02 三相芯式变压器（22）MCL-34挂箱：反号器(AR)，转矩极性鉴别器(DPT)，零电流检测器(DPZ)，逻辑控制器(DLC)三．触发电路实验挂箱MCL05MCL-05挂箱为触发电路专用挂箱，其中有单结晶体管，正弦波，锯齿波同步移相触发电路。

电力电子技术实验报告电力电子技术实验报告引言电力电子技术是现代电力系统中不可或缺的一部分。

通过电力电子技术，我们可以实现电能的高效转换、传输和控制，提高能源利用效率，减少能源浪费。

本实验报告旨在介绍电力电子技术的基本原理和实验结果，以及对现代电力系统的应用。

一、整流电路实验整流电路是电力电子技术中最基本的电路之一。

通过整流电路，我们可以将交流电转换为直流电，以满足不同电器设备的电源要求。

在实验中，我们使用了半波和全波整流电路进行测试。

半波整流电路通过单个二极管将交流电信号的负半周去除，只保留正半周。

实验中，我们使用了一个变压器将220V的交流电降压为12V，然后通过一个二极管进行半波整流。

实验结果显示，输出电压为正半周的峰值。

全波整流电路通过两个二极管将交流电信号的负半周转换为正半周，实现了更高的电压转换效率。

实验中，我们使用了一个中心引线变压器将220V的交流电降压为12V，然后通过两个二极管进行全波整流。

实验结果显示，输出电压为正半周的峰值，且相较于半波整流电路，输出电压更加稳定。

二、逆变电路实验逆变电路是电力电子技术中另一个重要的电路。

通过逆变电路，我们可以将直流电转换为交流电，以满足不同电器设备的电源要求。

在实验中，我们使用了单相逆变电路和三相逆变电路进行测试。

单相逆变电路通过一个开关管和一个滤波电感将直流电转换为交流电。

实验中，我们使用了一个12V的直流电源，通过一个开关管和一个滤波电感进行逆变。

实验结果显示，输出电压为交流电信号，频率与输入直流电源的频率相同。

三相逆变电路是现代电力系统中常用的逆变电路。

它通过三个开关管和三个滤波电感将直流电转换为三相交流电。

实验中，我们使用了一个12V的直流电源，通过三个开关管和三个滤波电感进行逆变。

实验结果显示，输出电压为三相交流电信号，频率与输入直流电源的频率相同。

三、PWM调制实验PWM调制是电力电子技术中常用的一种调制方式。

通过改变脉冲宽度的方式，可以实现对输出电压的精确控制。

电力电子技术实验报告电力电子技术实验报告引言：电力电子技术是现代电力系统中不可或缺的一部分。

它涉及到电力的转换、控制和传输等方面，对于提高电力系统的效率、稳定性和可靠性具有重要意义。

本实验报告将介绍我所参与的电力电子技术实验，并对实验结果进行分析和总结。

实验一：直流电源的设计与实现在这个实验中，我们设计并搭建了一个直流电源电路。

通过选择合适的电路元件，我们成功地将交流电转换为稳定的直流电。

在实验过程中，我们注意到电路中的电容和电感元件对于滤波和稳压起到了关键作用。

通过实验，我们进一步理解了直流电源的工作原理和设计方法。

实验二：交流电压调节器的性能测试在这个实验中，我们测试了不同类型的交流电压调节器的性能。

通过改变输入电压和负载电流，我们测量了调节器的输出电压和效率。

实验结果表明，稳压调节器能够在不同负载条件下保持稳定的输出电压，而开关调压器则具有更高的效率和更好的调节性能。

这些结果对于电力系统的稳定运行和节能优化具有重要意义。

实验三：功率因数校正电路的设计和优化在这个实验中，我们设计了一个功率因数校正电路，并对其进行了优化。

通过使用功率因数校正电路，我们能够降低电力系统中的谐波失真和电能浪费。

实验结果显示，优化后的功率因数校正电路能够有效地提高功率因数，并减少电网对谐波的敏感性。

这对于提高电力系统的能效和稳定性具有重要意义。

实验四：逆变器的设计与应用在这个实验中，我们设计并搭建了一个逆变器电路，并将其应用于太阳能发电系统中。

通过将直流电能转换为交流电能，逆变器可以实现电力的输送和利用。

实验结果表明，逆变器能够稳定地将太阳能发电系统的输出电能转换为适用于家庭和工业用电的交流电。

这对于推广和应用太阳能发电技术具有重要意义。

结论：通过参与电力电子技术实验，我们深入了解了电力电子技术的原理和应用。

实验结果表明，电力电子技术在提高电力系统的效率、稳定性和可靠性方面具有重要作用。

我们还通过实验掌握了电力电子电路的设计和优化方法，为今后从事相关工作奠定了基础。

电力电子技术实训心得(精选5篇)我从中学到了很多宝贵的经验和知识。

通过这次电子工艺实习，我深刻的认识到了，理论知识和实践相结合是教学环节中相当重要的一个环节，只有这样才能提高自己的实际操作能力，并且从中培养自己的独立思考、勇于克服困难。

这次实习我真的很高兴，主要是自己亲自参与并弄好了一个收音机。

虽然是第一次自己亲手做实验，但是我在这次实习中认识到，只有自己亲手做了，才会明白其实很多事是很简单的，只要你敢做，就没有你做不到的事。

谁都有第一次，谁都会认为第一次是最难的。

在我刚刚拿到零件的时候，看到那么多的东西，还是很手忙脚乱的。

尤其是电阻那么的小，要是丢上一个，那就是前功尽弃了。

通过这一次的电子器件实习我不仅对成功有了更大向往，而且对于失败我也明白坦然的好处和换个角度想的态度。

一切的技术与经验都是在实践中一点一滴的积累来的，这次我又知道了不少电路元件与如何安装的知识。

实习是培养我们动手能力的一个好机会，通过这次的工艺实习，我们学会了基本的焊接技术，收音机的检测与调试，知道了电子产品的装配过程，我们还学会了电子元器件的识别及质量检验，知道了整机的装配工艺，这些为我们的培养动手能力及严谨的工作作风，也为我们以后的工作打下了良好的基矗总之，在实习过成中，要时刻保持清醒的头脑，出现错误，一定要认真的冷静的去检查分析错误!在实习过程中最挑战我动手能力的一项训练就是焊接。

焊接是金属加工的基本方法之一。

其基本操作 ;五步法 ;——准备施焊，加热焊件，熔化焊料，移开焊锡，移开烙铁(又 ;三步法 ;)——看似容易，实则需要长时间练习才能掌握。

但焊接考核逼迫我们用仅仅一天的时间完成考核目标，可以说是必须要有质的飞跃。

于是我耐下心思，戒骄戒躁，慢慢来。

在不断挑战自我的过程中，我拿着烙铁的手不抖了，送焊锡的手基本能掌握用量了，焊接技术日趋成熟。

当我终于能用最短时间完成一个合格焊点时，对焊接的恐惧早已消散，取而代之的是对自己动手能力的信心。

电力电子技术实验报告一、实验背景电力电子技术作为一个新兴的学科领域，已经逐渐成为电力系统的重要组成部分和关键技术之一。

随着电力电子技术的不断发展和进步，电力电子设备的种类和应用范围也在不断扩大，特别是在实现电力系统的高效、可靠、智能化方面具有至关重要的作用。

因此，掌握电力电子技术的基本原理和实验操作技能，对于打造应用型电力电子专业人才具有十分重要的意义。

本次实验主要涉及了电力电子技术的基础实验内容，包括单相桥式整流电路、单相半控桥整流电路、交流调压电路、直流稳压电源实验等。

通过实验，学生不仅能够加深对电力电子技术的理论知识的深入理解，也能够掌握实际操作技能和实验数据分析方法，培养学生的综合实际应用能力和创新能力。

二、实验原理（1）单相桥式整流电路单相桥式整流电路是电力电子技术最常见的电路之一。

其工作原理是通过控制四个二极管的导通和截止，将单相交流电转化为直流电，然后提供给直流负载使用。

这种电路结构简单、可靠性高、输出电压稳定等特点，被广泛应用于各种电力电子设备中。

（2）单相半控桥整流电路单相半控桥整流电路和单相桥式整流电路类似，不同之处在于只有一个晶闸管是可控的，其余三个二极管均为正向导通二极管。

这种电路可以实现对直流输出电压的连续调节，具有输出电压稳定、反向截止和可靠性高等特点，被广泛应用于变频调速、直流电动机控制等领域。

（3）交流调压电路交流调压电路是将变压器输出的交流电进行调制，通过控制可控硅的导通和截止，实现输出电压可调的电路。

这种电路在电力电子设备中广泛应用于电炉、电化学等领域，具有输出电压稳定、可靠性高、精度高等特点。

（4）直流稳压电源实验直流稳压电源实验是通过对不同的调节电路与稳压电路进行结合，实现直流电源输出电压、电流稳定的实验。

在电子学、通信、电力电子等领域中应用广泛，能够满足各种直流负载的需要。

三、实验步骤（1）单相桥式整流电路1. 将单相电源接入电路，调节电压调节器，使输出电压稳定。

电力电子技术实验内容实验一：单相桥式全控整流电路实验一、实验目的1．了解单相桥式全控整流电路的工作原理。

2．研究单相桥式全控整流电路在电阻负载、电阻—电感性负载及反电势负载时的工作。

3．熟悉NMCL—05锯齿波触发电路的工作。

二、实验线路及原理参见图4-7。

三、实验内容1．单相桥式全控整流电路供电给电阻负载。

2．单相桥式全控整流电路供电给电阻—电感性负载。

3．单相桥式全控整流电路供电给反电势负载。

四、实验设备及仪器1．NMCL系列教学实验台主控制屏。

2．NMCL—18组件（适合NMCL—Ⅱ)或NMCL—31组件（适合NMCL—Ⅲ）。

3．NMCL—33组件或NMCL—53组件（适合NMCL—Ⅱ、Ⅲ、Ⅴ）4．NMCL—05组件或NMCL—05A组件5．NMEL—03三相可调电阻器或自配滑线变阻器。

6．NMCL-35三相变压器。

7．双踪示波器 (自备)8．万用表 (自备)五、注意事项1．本实验中触发可控硅的脉冲来自NMCL-05挂箱，故NMCL-33（或NMCL-53，以下同）的内部脉冲需断X1插座相连的扁平带需拆除，以免造成误触发。

2．电阻RP的调节需注意。

若电阻过小，会出现电流过大造成过流保护动作（熔断丝烧断，或仪表告警）；若电阻过大，则可能流过可控硅的电流小于其维持电流，造成可控硅时断时续。

3．电感的值可根据需要选择，需防止过大的电感造成可控硅不能导通。

4．NMCL-05面板的锯齿波触发脉冲需导线连到NMCL-33面板，应注意连线不可接错，否则易造成损坏可控硅。

同时，需要注意同步电压的相位，若出现可控硅移相范围太小（正常范围约30°～180°），可尝试改变同步电压极性。

5．逆变变压器采用NMCL-35三相变压器，原边为220V，低压绕组为110V。

6．示波器的两根地线由于同外壳相连，必须注意需接等电位，否则易造成短路事故。

7．带反电势负载时，需要注意直流电动机必须先加励磁。

六、实验方法1．将NMCL—05（或NMCL—05A，以下均同）面板左上角的同步电压输入接NMCL—18的U、V输出端（如您选购的产品为NMCL—Ⅲ、Ⅴ，则同步电压输入直接与主控制屏的U、V输出端相连）， “触发电路选择”拨向“锯齿波”。

实验一三相半波可控整流电路实验一、实验目的了解三相半波可控整流电路的工作原理，研究可控整流电路在电阻负载和电阻电感性负载时的工作情况。

二、实验所需挂件及附件三、实验线路图图3.1 三相半波可控整流电路实验原理图四、实验内容(1)研究三相半波可控整流电路带电阻性负载。

(2)研究三相半波可控整流电路带电阻电感性负载。

五、思考题(1)如何确定三相触发脉冲的相序，主电路输出的三相相序能任意改变吗？答：三相触发脉冲应该与电源电压同步，每相相差120°；主电路输出的三相相序不能任意改变。

三相触发脉冲的相序和触发脉冲的电路及主电源变压器时钟（钟点数）有关。

(2)根据所用晶闸管的定额，如何确定整流电路的最大输出电流？答：晶闸管的额定工作电流可作为整流电路的最大输出电流。

六、实验结果(1)三相半波可控整流电路带电阻性负载按图3-10接线，将电阻器放在最大阻值处，按下“启动”按钮，DJK06上的“给定”从零开始，慢慢增加移相电压，使α能从30°到170°范围内调节，用示波器观察并纪录α=30°、60°、90°、120°、150°时整流输出电压Ud和晶闸管两端电压UVT的波形，并纪录相应d2U d＝0.675U2[1+cos(a+π/6))] (30°～150°)(2)三相半波整流带电阻电感性负载将DJK02上700mH 的电抗器与负载电阻R 串联后接入主电路，观察不同移相角α时Ud、α＝90°时的Ud 及Id波形图。

七、实验报告1）整流输出电压Ud和晶闸管两端电压UVT的波形（2）绘出当α＝90°时，整流电路供电给电阻性负载、电阻电感性负载时的U d及I d的波形，并进行分析讨论。

α =30o 时Ud的波形α =30o 时Uvt的波形α =60o 时Ud的波形α =60o 时Uvt的波形α =90o 时Ud的波形α =90o 时Uvt的波形α =120o 时Ud的波形α =120o 时Uvt的波形α =150o 时Ud的波形α =150o 时Uvt的波形α =90o 时Ud的波形实验总结：第一次去实验的时候，并没有完成第一个实验，只是熟悉了实验仪器，加上没有对实验内容进行预习，所以没有完成实验内容。

《电力电子技术》逆变电路实验一、实验目的1、掌握基本型单相方波逆变电路的基本组成。

2、熟悉基本型单相方波逆变电路的基本特性。

3、掌握基本型三相SPWM逆变电路的基本组成。

4、熟悉基本型三相SPWM逆变电路的基本特性。

二、实验内容1、验证基本型单相方波逆变电路的工作特性。

2、观测基本型单相方波逆变电路的工作波形。

3、验证基本型三相SPWM逆变电路的工作特性。

4、观测基本型三相SPWM逆变电路的工作波形。

三、实验设备与仪器计算机；MATLAB仿真软件。

四、实验电路的组成及实验原理1、实验电路的组成（1）单相电压型桥式逆变电路见图1，由4个桥臂组成，每一个桥臂由一个晶闸管和一个脉冲器组成，桥臂1和3一对，桥臂2、4一对。

图1、单相电压型桥式逆变电路（2）三相电压型桥式逆变电路见图2，其主电路由六只全控型功率开关管IGBT 各自反并联一个二极管构成三相全控逆变桥。

图2 三相电压型桥式逆变电路图2、实验原理（1）单相电压型桥式方波逆变电路当S1、S3逆交电路输出电压U0等于Ud ，当S2、S4导通，U0等于Ud 因此U0可作为一个信导同频率、正负幅值均为Ud 的交变方波电压。

将输入侧的单相交流电变换成输出侧的直流电。

（2）三相电压型桥式SPWM 逆变电路通过调节触发角（控制角）α来调节整流输出的平均值d U ，将输入侧的三相交流电变换成输出侧的直流电。

（1）电阻负载：60α≤2322336sin d() 2.34cos d U U t t U παπαωωαπ++==⎰ ， [0,60]α∈ （1）d d L U I R = （2）（2）电阻负载：60α>22336sin d() 2.34[1cos()]3d U U t t U ππαπωωαπ+==++⎰，[60,180]α∈（3） d d LU I R = （4） （3）阻感负载：2322336sin d() 2.34cos d U U t t U παπαωωαπ++==⎰ ， [0,90]α∈ （5）dd L U I R （6）稳态时电感两端电压平均值为0，因此平均电流d I 只由负载电阻L R 决定。

电力电子技术实验内容电力电子技术实验内容电力电子技术是现代电力工业中的关键技术之一，其作用是将电能在电力系统中转换、控制、调节和保护。

电力电子技术的应用范围广泛，包括电力变换、灯光控制、电动机驱动、UPS系统、遥控、遥测、安全监控、节能措施等领域。

电力电子技术实验是电力电子理论的实践部分，通常是电力电子课程的学习和教学中重要的一环。

本文将介绍电力电子技术实验的内容，包括基础实验和高级实验两部分。

一、基础实验1. 半波整流电路实验半波整流电路是最简单的电力电子电路之一，实验主要是通过半波整流电路的实现原理，掌握半波整流电路的基本工作原理、电流及电压的波形特点、电路的计算方法、及其应用等。

2. 全波整流电路实验全波整流电路相对于半波整流电路来说功能更强大，也更加的复杂。

在全波整流电路实验中，主要是掌握全波整流电路的实现原理、工作状态、电路计算方法等。

3. 三相半波整流电路实验三相半波整流电路是工业中常用的电力电子电路之一，用于三相有源电力负载与电网间的电能转换。

在三相半波整流电路实验中，主要是通过对三相系统与半波整流电路的联接和三相半波整流电路的实现原理、工作状态、电路计算方法等的探究，从而深入理解三相半波整流电路的必要性。

4. 交流电调压电路实验交流电调压电路是电力电子技术中的一项重要技术，用于将交流电转换成直流电，实现加工、生产、交通，安全控制系统等领域的控制与输送。

在交流电调压电路实验中，主要是掌握交流电调压电路的实现原理、电路计算方法等。

5. 电容滤波电路实验电容滤波电路也是电力电子技术中的一项重要技术，主要是用于将电路中的高频信号或杂波滤除，保证电路中的信号干净。

在电容滤波电路实验中，主要是掌握电容滤波电路的实现原理、电路计算方法等方面的知识。

6. 电感滤波电路实验电感滤波电路也是电力电子技术中的一种重要技术，其作用是滤除低频杂波。

在电感滤波电路实验中，主要是掌握电感滤波电路的实现原理、电路计算方法等知识。

试验一单相半波可控整流电路试验一、试验目旳(1) 加深理解锯齿波同步移相触发电路旳工作原理及各元件旳作用。

(2) 掌握锯齿波同步移相触发电路旳调试措施。

(2) 掌握单相半波可控整流电路在电阻负载及电阻电感性负载时旳工作。

(3) 理解续流二极管旳作用。

二、试验所需设备(1) DJDK-1型电力电子技术及电机控制试验装置。

其所需挂件如下：① DJK01 电源控制屏② DJK02 晶闸管主电路③ DJK03 晶闸管触发电路④ DJK06 给定及试验器件⑤ D42三相可调电阻(2) 双踪示波器三、试验内容(1) 锯齿波同步移相触发电路各点波形旳观测和分析。

(2) 单相半波整流电路带电阻性负载时U d/U2=f(α)特性旳测定。

(3) 单相半波整流电路带电阻电感性负载时U d/U2=f(α)特性旳测定。

(4) 续流二极管作用旳观测。

四、预习规定(1) 阅读本教材电力电子技术教材中有关锯齿波同步移相触发电路旳内容，弄清锯齿波同步移相触发电路旳工作原理。

(2) 复习单相半波可控整流电路旳有关内容，掌握单相半波可控整流电路接电阻性负载和电阻电感性负载时旳工作波形。

(3) 掌握单相半波可控整流电路接不一样负载时U d、I d旳计算措施。

五、思索题(1) 锯齿波同步移相触发电路有哪些特点?(2) 锯齿波同步移相触发电路旳移相范围与哪些参数有关?(3) 单相半波可控整流电路接电感性负载时会出现什么现象?怎样处理?六、试验措施1. 锯齿波同步移相触发电路调试（1）将DJK01上旳钥匙式三相“电源总开关”置于“开”旳位置，操作控制屏左上角切换开关观测输入旳三相电网电压与否平衡。

(2) 将DJK01上旳电源选择开关打到“直流调速”侧（不能打到“交流调速”侧）。

用两根导线将DJK01旳A、B（200V）交流电压接到DJK03旳“外接220V”端，按下“启动”按钮。

(3) 打开DJK03电源开关，用双踪示波器观测锯齿波同步触发电路各观测孔旳电压波形。

实验一：单相桥式全控整流电路（电阻性负载）一、实验内容如图1-1所示为典型单相桥式全控整流电路，共用了四个晶闸管，两只晶闸管接成共阳极，两只晶闸管接成共阴极，每一只晶闸管是一个桥臂，桥式整流电路的工作方式特点是整流元件必须成对以构成回路，负载为电阻性。

idR图1-1二、实验原理1、在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。

因此在0～α区间，4个晶闸管都不导通。

假如4个晶闸管的漏电阻相等，则Ut1.4= Ut2.3=1/2u2。

2、在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。

3、在u2负半波的（π～π＋α）区间，在π～π＋α区间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。

4、在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α→T的二次绕组→b 流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。

表1-1 各区间晶闸管的导通、负载电压和晶闸管端电压情况三、实验过程启动MATLAB，进入SIMULINK后新建一个仿真模型的新文件。

在这里可以任意添加电路元器件模块。

然后对照电路系统模型，依次往文档中添加相应的模块。

在此实验中，我们按下表添加模块：表1-1 各区间晶闸管的导通、负载电压和晶闸管端电压情况添加好模块后，要对各元器件进行布局。

一个良好的布局面板，更有利于阅读系统模型及方便调试。

图1-3设置模块参数。

依次双击各模块，在出现的对话框内设置相应的参数。

1、交流电源参数设置：电压设置为220V，频率设为50Hz，其它默认。

图1-42、脉冲触发器设置：振幅（amplitude）设为5。

周期（Period）设为0.02秒。

电力电子技术实验报告实验目的，通过本次实验，掌握电力电子技术的基本原理和实验操作，提高学生对电力电子技术的理论和实践能力。

实验仪器设备，电力电子技术实验箱、直流电源、交流电源、示波器、电流表、电压表等。

实验原理，电力电子技术是指利用电子器件对电能进行调节、变换和控制的技术。

常见的电力电子器件有二极管、晶闸管、场效应管、三相全控桥等，它们可以实现电能的变换、调节和控制。

实验步骤：1. 实验一，单相半波可控整流电路。

a. 按照电路图连接实验箱和电源，调节电源输出电压和频率。

b. 接通电源，观察示波器波形，记录电流和电压的变化。

c. 改变触发脉冲宽度，观察输出波形的变化。

2. 实验二，单相全波可控整流电路。

a. 按照电路图连接实验箱和电源，调节电源输出电压和频率。

b. 接通电源，观察示波器波形，记录电流和电压的变化。

c. 改变触发脉冲宽度，观察输出波形的变化。

3. 实验三，三相半波可控整流电路。

a. 按照电路图连接实验箱和电源，调节电源输出电压和频率。

b. 接通电源，观察示波器波形，记录电流和电压的变化。

c. 改变触发脉冲宽度，观察输出波形的变化。

4. 实验四，三相全波可控整流电路。

a. 按照电路图连接实验箱和电源，调节电源输出电压和频率。

b. 接通电源，观察示波器波形，记录电流和电压的变化。

c. 改变触发脉冲宽度，观察输出波形的变化。

实验结果与分析：通过本次实验，我们成功搭建了单相和三相可控整流电路，并观察到了不同触发脉冲宽度下的输出波形变化。

实验结果表明，在不同触发脉冲宽度下，电压和电流的变化规律不同，进一步验证了电力电子技术的原理和应用。

结论：本次实验通过实际操作，使我们更加深入地理解了电力电子技术的原理和应用，提高了我们的实践能力和动手能力。

同时，也为今后的学习和科研工作打下了坚实的基础。

总结：电力电子技术在现代电力系统中具有重要的应用价值，通过本次实验，我们不仅掌握了电力电子技术的基本原理和实验操作，还提高了我们的实践能力和动手能力。
