LED拼接屏的控制信号与显示接口

led显示屏接线教程LED显示屏是一种用来显示信息或图像的设备，它由许多发光二极管（LED）组成。

接线是将显示屏的各个部分连接起来，以确保其正常工作。

以下是一个LED显示屏的接线教程。

第一步，确定电源要求。

首先查看显示屏的电源要求，通常会显示电压范围和电流要求。

确保所使用的电源可以满足这些要求。

第二步，准备电源线。

根据显示屏的电源要求，选择合适的电源线，并确保其长度足够以连接到电源插座。

将电源线的一端插入显示屏的电源接口，另一端插入电源插座。

第三步，连接控制器。

控制器是用来控制显示屏的设备，通常会提供相应的接口用于与显示屏连接。

根据显示屏的接口类型（例如HDMI、VGA等），选择相应的接口线，并将其一端插入控制器的接口，另一端插入显示屏的接口。

第四步，连接数据线。

数据线用于传输要显示的信息或图像的数据。

根据控制器的接口类型，选择相应的数据线，并将其一端插入控制器的接口，另一端插入显示屏的接口。

第五步，检查接线。

当所有接线完成后，检查各个接线点是否牢固连接，并确保插头和接口之间没有松动。

如果发现有松动的地方，重新连接并确保稳固。

第六步，开启电源。

在确保所有接线正确连接并稳固后，开启电源。

通过按下电源按钮或切换电源开关来启动显示屏。

第七步，测试显示屏。

使用控制器上的相应功能键或软件，发送测试信号到显示屏，以确保显示屏正常工作。

检查显示屏上是否显示了正确的信息或图像，如果有任何问题，检查接线是否正确，并根据需要进行调整。

最后，根据需要，可以调整显示屏的亮度、对比度、色彩等参数，以获得最佳的显示效果。

总结：以上是一个LED显示屏的接线教程，通过正确连接电源线、控制器、数据线等，可以确保LED显示屏正常工作并显示所需的信息或图像。

在实际操作中，需要仔细阅读设备的说明书，并根据实际情况进行接线和调整。

LED显示屏常见的视频接口主要有AV输入接口、VGA输入接口、DVI输入接口、HDMI输入接口。

4种主流的视频接口。

下面就这4种接口一一做一个介绍。

1、AV输入接口AV接口(亦称RCA标准视频输入接口)是出现比较早的一种接口，由红、白、黄三种颜色的线组成，其中黄线为视频传输线，红色白色负责左右声道的声音传输。

一般采用RAC莲花头进行连接。

AV接口实现了视频和音频分别传输，避免了两类信号混合干扰而导致的图像质量下降。

但是由于此类接口传输是一种亮度度(Y/C)混合的视频信号，需要进一步的亮色分离和色度解码才能成像，必然造成色彩信号的损失，从而最终影响输出的图像质量。

总之，AV接口将音视频分离传输，避免了互相干扰。

但还是存在传输损失，所以目前高清视频播放基本都放弃了AV接口。

2、VGA输入接口VGA接口采用非对称分布的15pin连接方式，工作原理是将显存内以数字格式存储的图像信号在RAMDAC(数模转换器)里经过模拟调制成模拟高频信号，然后再输出到LED屏成像。

由于VGA将视频信号分解为R、G、B三原色和HV行场信号进行传输，所以在传输中的损耗相当小。

VGA接口有无串扰、无电路合成分离损耗等优点。

3、DVI输入接口DVI接口主要用于与有独立显卡的计算机连接，显示计算机的RGB信号。

DVI 数字接口将全部内容采用数字格式传输，在传输过程中无干扰信号引入，保证了主机到LED屏幕的传输质量，可以得到更清晰的图像。

4、HDMI输入接口HDMI(High Definition Multimedia Interface)是基于DVI技术制定，是一种全数位化影像和声音传送接口，可以传输无压缩的音视频信号。

HDMI可以提供10Gbit/s的数据传输带宽，满足高清画质的要求。

同时HDMI接口无需进行数字—模拟—数字的转换，可以保证高质量的影音信号传送。

HDMI线可以传输音频信号，可以用于免除数码音频接线。

另外，在led显示屏的输入接口当中还有S-Video、视频色差输入接口、BNC 接口、RS-232C串口等类别，因正在被高清接口所替代，限于篇幅就不介绍了。

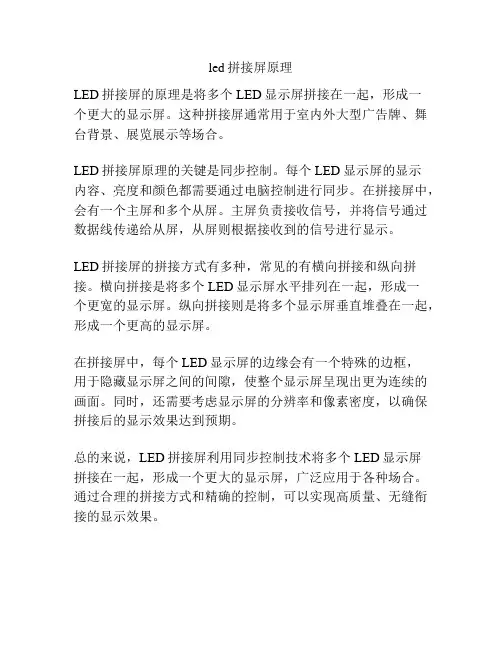

led拼接屏原理
LED拼接屏的原理是将多个LED显示屏拼接在一起，形成一
个更大的显示屏。

这种拼接屏通常用于室内外大型广告牌、舞台背景、展览展示等场合。

LED拼接屏原理的关键是同步控制。

每个LED显示屏的显示
内容、亮度和颜色都需要通过电脑控制进行同步。

在拼接屏中，会有一个主屏和多个从屏。

主屏负责接收信号，并将信号通过数据线传递给从屏，从屏则根据接收到的信号进行显示。

LED拼接屏的拼接方式有多种，常见的有横向拼接和纵向拼接。

横向拼接是将多个LED显示屏水平排列在一起，形成一
个更宽的显示屏。

纵向拼接则是将多个显示屏垂直堆叠在一起，形成一个更高的显示屏。

在拼接屏中，每个LED显示屏的边缘会有一个特殊的边框，
用于隐藏显示屏之间的间隙，使整个显示屏呈现出更为连续的画面。

同时，还需要考虑显示屏的分辨率和像素密度，以确保拼接后的显示效果达到预期。

总的来说，LED拼接屏利用同步控制技术将多个LED显示屏
拼接在一起，形成一个更大的显示屏，广泛应用于各种场合。

通过合理的拼接方式和精确的控制，可以实现高质量、无缝衔接的显示效果。

保定光电一．显示屏的分类二．显示屏的基本构成1、异步屏：2、同步屏：三．显示屏涉与的名词概念1、像素：是显示屏的最小成像单元。

俗称“点”或“像素点”。

上图所示由2红2绿组成1个显示像素点2、显示模块：由若干个显示像素组成的，结构上独立的组成显示屏的最小单元。

· 室内屏用的是8x8的显示模块，即每个显示模块有64个像素· 室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。

如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点3、显示模组：由电路与安装结构确定的并具有显示功能的组成显示屏的独立单元。

简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。

室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。

· 室内屏单元板通常有64x32（64列32行、由32个模块组成）、64x16（64列16行、由16个模块组成）等。

下图是一个64x16的单元板：室内屏单元板正面室内屏单元板背面· 室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种上图为16x8(2红)的室外屏模组。

加了防水结构用于全户外，我们可以看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板和显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们可以看到区别。

面板、后壳其实是一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或磁柱，使模块便于组装。

模块的前面灌有显示屏专用的防水胶。

室外屏模块正面室外屏模组背面室外屏模组背面（显示板和驱动板为分离结构）（显示板和驱动板为整体结构）大型室外全彩屏所用箱体通常由若干个模组+机箱+风扇+电源组成4、显示屏屏体：将单元板/模组/箱体按一定方式拼接在一起，加上控制卡/控制系统、电源和框架等就构成为显示屏。

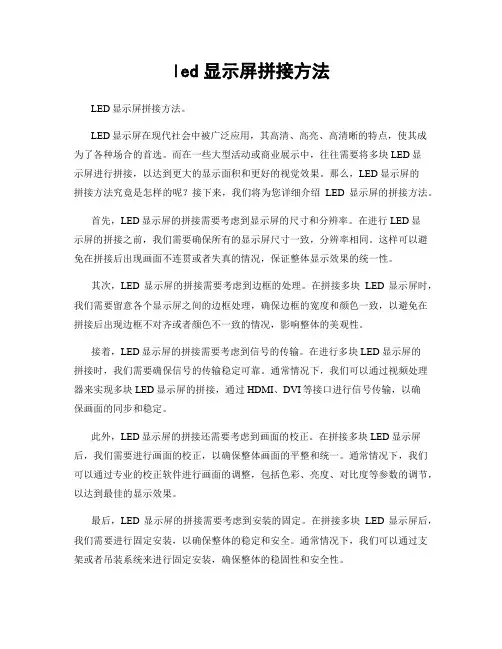

led显示屏拼接方法LED显示屏拼接方法。

LED显示屏在现代社会中被广泛应用，其高清、高亮、高清晰的特点，使其成为了各种场合的首选。

而在一些大型活动或商业展示中，往往需要将多块LED显示屏进行拼接，以达到更大的显示面积和更好的视觉效果。

那么，LED显示屏的拼接方法究竟是怎样的呢？接下来，我们将为您详细介绍LED显示屏的拼接方法。

首先，LED显示屏的拼接需要考虑到显示屏的尺寸和分辨率。

在进行LED显示屏的拼接之前，我们需要确保所有的显示屏尺寸一致，分辨率相同。

这样可以避免在拼接后出现画面不连贯或者失真的情况，保证整体显示效果的统一性。

其次，LED显示屏的拼接需要考虑到边框的处理。

在拼接多块LED显示屏时，我们需要留意各个显示屏之间的边框处理，确保边框的宽度和颜色一致，以避免在拼接后出现边框不对齐或者颜色不一致的情况，影响整体的美观性。

接着，LED显示屏的拼接需要考虑到信号的传输。

在进行多块LED显示屏的拼接时，我们需要确保信号的传输稳定可靠。

通常情况下，我们可以通过视频处理器来实现多块LED显示屏的拼接，通过HDMI、DVI等接口进行信号传输，以确保画面的同步和稳定。

此外，LED显示屏的拼接还需要考虑到画面的校正。

在拼接多块LED显示屏后，我们需要进行画面的校正，以确保整体画面的平整和统一。

通常情况下，我们可以通过专业的校正软件进行画面的调整，包括色彩、亮度、对比度等参数的调节，以达到最佳的显示效果。

最后，LED显示屏的拼接需要考虑到安装的固定。

在拼接多块LED显示屏后，我们需要进行固定安装，以确保整体的稳定和安全。

通常情况下，我们可以通过支架或者吊装系统来进行固定安装，确保整体的稳固性和安全性。

综上所述，LED显示屏的拼接方法需要考虑到尺寸和分辨率、边框处理、信号传输、画面校正和固定安装等多个方面。

只有在各个方面都做到位，才能够实现多块LED显示屏的完美拼接，呈现出最佳的视觉效果。

希望以上内容对您有所帮助，谢谢阅读！。

led显示屏拼接原理
LED显示屏拼接是通过将多个LED显示屏拼接在一起，形成
一个更大的显示屏。

拼接的原理是将多个LED显示屏通过电子设备和控制系统连
接在一起，使它们能够同时显示相同或不同的内容。

目前常用的LED显示屏拼接技术主要有物理拼接和虚拟拼接两种。

物理拼接是通过将多个LED显示屏的模块物理连接在一起，
使它们形成一个整体。

这种方式需要使用特殊的连接器和支架，通过将屏幕模块拼接在一起，形成一个连续的显示面，从而实现大屏显示效果。

每个屏幕模块之间需要留出一定的间隙，以确保显示效果的完整性和一致性。

虚拟拼接是通过软件技术将多个LED显示屏的画面无缝拼接
在一起，形成一个看似连续的显示画面。

这种方式不需要使用特殊的连接器和支架，只需设置显示系统的分屏功能，通过合理的配置和映射，将多个屏幕拼接成一个整体显示面。

虚拟拼接的优势在于可以自由组合和调整拼接的屏幕数量和位置，适应不同场景和需求。

无论是物理拼接还是虚拟拼接，LED显示屏拼接技术都需要
配合专业的控制系统和软件来实现。

控制系统负责将信号和内容传输到各个屏幕模块，控制显示内容和效果。

拼接软件能够实时控制各个屏幕模块的亮度、色彩、分辨率等参数，以达到拼接后的整体显示效果。

LED显示屏拼接技术广泛应用于信息发布、广告展示、演艺场合、商业展示等领域。

它不仅可以提供更大的显示面积和更高的分辨率，还可以通过多屏互动、分屏显示等功能，增强观众的视觉体验和信息传递效果。

led闪现屏接口界说及类型有哪些一般咱们都听到他人说DVI接口、VGA接口等，可是这些接口是啥意思，电工之家松鼠哥为您解析其意义与纷歧样的本地。

1、DVI接口DVI接口相校于VGA、HDMI、DP等接口来说体积较大，是如今LED闪现屏接口最首要类型。

DVI接口DVI(DigitalVisualInterface)接口，即数字视频接口。

DVI能够传输数字信号，不必再进过数模改换，所以画面质量十分高。

如今多见的DVI接口有两种，别离是DVI-Digital(DVI-D)与DVI-Integrated(DVI-I)，DVI-D仅支撑数字信号，而DVI-I则不只支撑数字信号，还能够支撑仿照信号，也即是说DVI-I的兼容性更强。

DVI接口传输的最大的优势即速度快且画面了解，DVI的传输是数字信号，不需经过数字;→;仿照;→;数字繁琐的改换进程，大大节约了时刻，并且在加活络度的一同有用消除拖影等景象。

使得DVI相较于VGA来说高分辩率下画面愈加细腻，不简略受信号烦扰。

DVI-I插口是兼容数字和仿照接头的，所以，DVI-I的插口就有24个数字插针+5个仿照插针的插孔(即是周围那个四针孔和一个十字花)。

DVI-D插口是纯数字的接口，所以，DVI-D的插口只需24个数字插针的插孔(没有仿照的那个四针孔和一个十字花)。

因而，DVI-I的插口能够插DVI-I和DVI-D接头的线，而DVI-D的插口只能接DVI-D的纯数字线。

值得留神的是DVI接口只能传输图画信号，关于数字音频信号的支撑彻底没有思考。

2、VGA接口VGA（VideoGraphicArray），视频图形阵列，VGA接口即电脑选用VGA规范输出数据的专用接口，共有15针，分红3排，每排5个孔，是显卡上运用最为广泛的接口类型，绝大大都显卡都带有此种接口。

它传输红、绿、蓝仿照信号以及同步信号(水峻峭笔直信号)。

VGA接口其作业原理是：将显存内以数字格局存储的图画(帧)信号在RAMDAC里经过仿照调制成仿照高频信号，然后再输出到闪现设备成像。

led拼接屏方案LED拼接屏方案1. 引言拼接屏作为一种广告宣传和信息发布的重要工具，已经被广泛应用于室内和室外的各种场合。

其中LED（Light Emitting Diode，发光二极管）拼接屏由于具有高亮度、高对比度、高可靠性等优点而备受青睐。

本文将介绍LED拼接屏的基本原理、应用场景以及一种常见的拼接屏方案。

2. LED拼接屏的基本原理LED拼接屏是通过将多个LED模块进行组合拼接而成的。

LED模块通常由多个LED单元组成，LED单元能够发射出红、绿、蓝三种颜色的光，通过不同颜色的光的叠加和控制来实现对屏幕上的像素点进行显示。

LED拼接屏的亮度和颜色控制是通过控制LED单元的电流来实现的。

通过控制每个LED单元中红、绿、蓝三种颜色LED的亮度和电流配比，可以得到不同颜色和亮度的显示效果。

3. LED拼接屏的应用场景LED拼接屏广泛应用于各种场合，包括但不限于：- 商业广告：在商场、广场等公共场所，LED拼接屏可以用于播放商品广告、宣传片等，提升商品的宣传效果；- 舞台演出：在大型演出、音乐会等场合，通过将多块LED拼接屏组合拼接，可以实现高清晰度的画面和丰富多彩的视觉效果；- 信息发布：在地铁站、机场、车站等公共场所，通过LED拼接屏发布实时的行车信息、航班信息等，提供便利的服务；- 会议展示：在大型会议、展览会等场合，LED拼接屏可以用于展示会议议程、展品介绍等内容。

4. 常见的LED拼接屏方案一种常见的LED拼接屏方案是使用LED拼接屏控制器和LED拼接屏模块进行组合。

LED拼接屏控制器是用于对LED拼接屏进行控制和管理的设备，它可以接收输入信号并将信号转换为对LED拼接屏模块的控制信号。

LED拼接屏模块是组成LED拼接屏的基本单元，它通常具有高亮度、高对比度和防水等特点。

LED拼接屏模块可以通过连接线连接到LED拼接屏控制器，多个模块可以组合拼接成一个大屏幕。

LED拼接屏控制器通常具有多种输入接口，包括HDMI、DVI、VGA等。

led显示屏各模块之间的连接注意事项
在连接LED显示屏各模块时，需要注意以下几个方面：
1. 电源连接：LED显示屏的各个模块通常需要独立的电源供应，因此在连接时需要确保每个模块都有足够的电源输入，并确保电压和电流的稳定性。

2. 数据信号连接：LED显示屏的各个模块之间需要通过数据信号进行交互，常用的连接方式包括串行通信和并行通信。

在连接时需要确保数据信号的传输畅通，避免信号干扰或衰减。

3. 控制接口连接：LED显示屏通常需要通过控制接口来进行设置和控制，如RS232、RS485、以太网等。

在连接时需要确保控制接口的连接正确，并进行相应的设置和调试。

4. 连接线路的质量：LED显示屏的各个模块之间需要使用连接线路进行连接，包括电源线、数据线和控制线。

在选择连接线路时，需要考虑其质量和可靠性，避免因为连接线路的问题导致显示效果不佳或故障。

5. 接地和屏蔽：LED显示屏的各个模块之间需要进行接地和屏蔽，以防止静电干扰和电磁干扰对显示效果的影响。

在连接时需要确保接地良好，并采取屏蔽措施来减少干扰。

总之，在连接LED显示屏各模块时，需要注意电源连接、数据信号连接、控制接口连接、连接线路质量以及接地和屏蔽等方面的注意事项，以确保显示效果的稳定和可靠。

led显示屏拼接方法原理
拼接LED显示屏的方法原理是通过将多个LED显示屏按照一
定的规格和布局方式进行组合形成一个大屏幕显示系统。

这种方法常用于室外广告牌、体育场馆、演唱会等需要大尺寸显示的场合。

首先，每个LED显示屏模块都是由一个个LED灯组成的小单元，可以根据需要配置不同颜色和像素的LED灯。

每个LED
灯包括一个发光二极管和一个引领电路，能够将电流转化为可见光。

其次，LED显示屏拼接的基本原理是通过多个LED显示屏模
块之间的连接和控制器的配合，实现画面的分割和综合。

一般情况下，LED显示屏模块之间通过数据线和电源线进行连接，组成一个完整的显示屏系统。

最重要的是，LED显示屏拼接的关键在于控制器的使用。

控
制器是用来接收图像信号和控制各个LED显示屏模块的设备。

控制器可以将输入的图像信号按照布局方式进行分割，并在各个LED显示屏模块上显示相应的图像内容。

同时，控制器还
能够实现对LED显示屏亮度、颜色、亮度等参数的调节。

另外，为了实现拼接后的LED显示屏整体效果的一致性，还
需要进行屏幕校正。

屏幕校正可以对每个LED显示屏模块的
色彩和亮度进行调整，保证整个显示屏的色彩一致性和平滑度。

综上所述，LED显示屏的拼接方法主要通过多个LED显示屏
模块的连接和控制器的配合来实现，通过对图像信号的分割和综合，最终形成一个大屏幕显示系统。

同时，屏幕校正也是拼接后LED显示屏整体效果一致性的重要保证。
