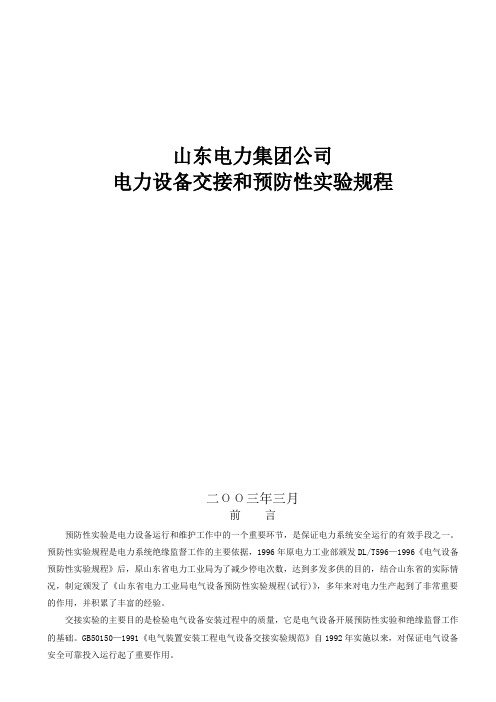

山东电力集团公司电力设备交接和预防性实验规程二ΟΟ三年三月前言预防性实验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。
预防性实验规程是电力系统绝缘监督工作的主要依据，1996年原电力工业部颁发DL/T596—1996《电气设备预防性实验规程》后，原山东省电力工业局为了减少停电次数，达到多发多供的目的，结合山东省的实际情况，制定颁发了《山东省电力工业局电气设备预防性实验规程(试行)》，多年来对电力生产起到了非常重要的作用，并积累了丰富的经验。
交接实验的主要目的是检验电气设备安装过程中的质量，它是电气设备开展预防性实验和绝缘监督工作的基础。
GB50150—1991《电气装置安装工程电气设备交接实验规范》自1992年实施以来，对保证电气设备安全可靠投入运行起了重要作用。
随着电力工业的迅速发展，新设备的大量涌现，实验技术不断更新与提高，原规程的某些内容已不能适应当前电力生产的需要。
特别是在执行预试规程和交接规范的过程中，由于交接规范10年来没有进行过修订，出现了交接规范比预试规范低的现象，给执行规范带来困难。
为此，2002年山东电力集团公司组织相关技术人员，在广泛征求意见的基础上，依据《电气设备预防性实验规程》和《电气装置安装工程电气设备交接实验规范》，结合山东电力集团公司的实际情况，编制了《电力设备交接和预防性实验规程》。
本规范经山东电力集团公司批准从2003年3月10日起实施。
本规范从生效之日起代替1997年山东省电力工业局颁发的《山东省电力工业局电气设备预防性实验规程(试行)》，凡其它规范、规定涉及电力设备交接和预防性实验的工程、内容、要求等与本规范有抵触的，以本规范为准。
本规范的附录A、附录B和附录H是规范的附录。
本规范的附录C、附录D、附录E、附录F、附录G、附录I、附录J和附录K是提示的附录。
目录1 范围 (4)2 引用规范 (4)3 定义、符号 (5)4 总则 (6)5 旋转电机 (7)6 电力变压器及电抗器 (18)7 互感器 (27)8 开关设备 (31)9 套管 (42)10 支柱绝缘子和悬式绝缘子 (43)11 电力电缆线路 (43)12 电容器 (49)13 绝缘油和六氟化硫气体 (57)14 避雷器 (57)15 母线 (59)16 二次回路 (60)17 1kV及以下的配电装置和电力布线 (60)18 1kV及以上的架空电力线路 (61)19 接地装置 (62)20 电除尘器 (64)21 低压电器 (66)附录A(规范的附录) 同步发电机定子绕组的交流实验电压、老化鉴定和硅钢片单位损耗 (67)附录B(规范的附录) 绝缘子的交流耐压实验电压规范 (70)附录C(提示的附录) 污秽等级与对应附盐密度值 (71)附录D(提示的附录) 橡塑电缆内衬层和外护套破坏进水的确定方法 (71)附录E(提示的附录) 橡塑电缆附件中金属层的接地方法 (72)附录F(提示的附录) 避雷器的电导电流值和工频放电电压值 (72)附录G(提示的附录) 油浸电力变压器绕组直流泄漏电流参考值 (73)附录H(规范的附录) 高压电气设备的工频耐压实验规范 (74)附录I(提示的附录) 发电机定子绕组端部手包绝缘表面电位测量的限值 (74)附录J(提示的附录) 电机定子绕组绝缘电阻值换算至运行温度时的换算系数 (75)附录K(提示的附录) 参考资料 (75)1 范围本规范规定了各种电力设备交接和预防性实验的工程、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。

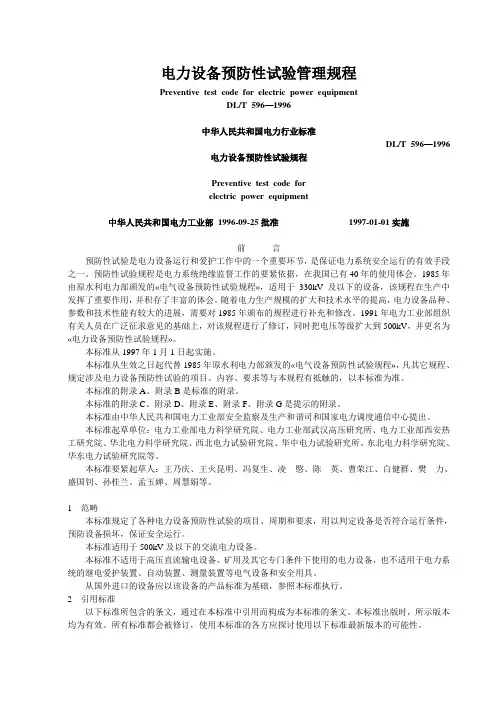

中华人民共和国电力行业标准电力设备预防性试验规程Preventive test code for electric power equipmentDL/T596—1996中华人民共和国电力工业部1996-09-25批准1997-01-01实施前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。
预防性试验规程是电力系统绝缘监督工作的主要依据，在我国已有40年的使用经验。
1985年由原水利电力部颁发的《电气设备预防性试验规程》，适用于330kV及以下的设备，该规程在生产中发挥了重要作用，并积累了丰富的经验。
随着电力生产规模的扩大和技术水平的提高，电力设备品种、参数和技术性能有较大的发展，需要对1985年颁布的规程进行补充和修改。
1991年电力工业部组织有关人员在广泛征求意见的基础上，对该规程进行了修订，同时把电压等级扩大到500kV，并更名为《电力设备预防性试验规程》。
本标准从1997年1月1日起实施。
本标准从生效之日起代替1985年原水利电力部颁发的《电气设备预防性试验规程》，凡其它规程、规定涉及电力设备预防性试验的项目、内容、要求等与本规程有抵触的，以本标准为准。
本标准的附录A、附录B是标准的附录。
本标准的附录C、附录D、附录E、附录F、附录G是提示的附录。
本标准由中华人民共和国电力工业部安全监察及生产协调司和国家电力调度通信中心提出。
本标准起草单位：电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热工研究院、华北电力科学研究院、西北电力试验研究院、华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等。
本标准主要起草人：王乃庆、王火昆明、冯复生、凌愍、陈英、曹荣江、白健群、樊力、盛国钊、孙桂兰、孟玉婵、周慧娟等。
1范围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。
中华人民共和国电力行业标准DL 421—91绝缘油体积电阻率测定法中华人民共和国能源部1991-10-04批准1992-04-01实施本标准适用于测定绝缘油、抗燃油等液体介质的体积电阻率(Ω·cm)。
1 方法概要体积电阻是施加于试液接触的两电极之间的直流电压与通过该试液的电流比，即RUI(1)式中R——液体介质的体积电阻，Ω；U——电极间施加的电压，V；I——通过试液的电流，A。
体积电阻率是液体介质在单位体积内的电阻的大小，用ρ表示，以下简称电阻率。
2 引用标准2.1 GB 5654液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量。
2.2 GB 7597电力用油(变压器油、汽轮机油)取样方法3 仪器和材料3.1 绝缘油电阻率测试仪测试的范围108～1016Ω·cm，仪器的测量误差不大于±10%。
3.2 电阻率测试仪恒温装置包括配套的电极杯，温度能在50～100℃范围内自由调节。
温控精确度±0.5℃。
3.3 电极杯3.3.1 系采用复合式电极杯，结构紧凑，体积小，零部件容易拆洗，在重新装配时能不改变电极杯的电容量。
保护电极和测量电极的绝缘应良好，能承受2倍试验电压。
电极杯的规格和结构分别见表1和图1。
表 1 电极杯规格表3.3.2 电极材料采用不锈钢，电极表面经抛光精加工，支撑电极的绝缘采用聚四氟乙烯(或熔融石英、高频陶瓷等)，具有足够的机械强度和低损耗因素，并具有耐热、不吸油、不吸水图 1 Y型复合式电极杯1—屏蔽帽；2—测温孔；3—螺母；4—绝缘板；5—屏蔽环；6—排气孔；7—内电极；8—外电极和良好的化学稳定性。
3.3.3 为避免外部电磁场的干扰，引线、加热器和电极都应加有金属屏蔽。
3.4 秒表准确到0.1s。
3.5 试剂和材料3.5.1 溶剂汽油、石油醚或正庚烷。
3.5.2 磷酸三钠。
3.5.3 洗涤剂。
3.5.4 蒸馏水。
3.5.5 绸布或定性滤纸。
福建电力设备交接和预防性试验规程Q/FJG 福建省电力有限公司企业标准电力设备交接和预防性试验规程（试行）福建省电力有限公司发布目次目次 (I)前言 (II)1 范围 (1)2 规范性引用文件 (1)3 定义、符号 (2)4 总则 (3)5 电力变压器及电抗器 (4)6 互感器 (18)7 开关设备 (29)8 套管 (46)9 支柱绝缘子和悬式绝缘子 (48)10 电力电缆线路 (50)11 电容器 (56)12 变压器油和六氟化硫气体 (62)13 避雷器 (68)14 母线 (72)15二次回路 (73)16 1kV及以下的配电装置和电力布线 (73)17 1kV以上的架空电力线路 (74)18接地装置 (75)19 电除尘器 (78)20 旋转电机 (79)21 带电设备红外检测 (93)附录A (96)附录B (97)附录C (98)附录D (99)附录E (100)附录F (102)附录G (103)附录H (104)附录I (105)附录J (106)附录K (110)附录L (111)附录M (112)附录N (116)前言《电力设备的交接和预防性试验规程》（试行）分两部分：修订说明（Q/FJG10029.1-2004）与标准主体部分(Q/FJG10029.2-2004)。
电力设备的交接和预防性试验是安装、运行和维护工作中的重要环节,是保证电力系统安全运行的有效手段之一。
交接和预防性试验规程是电力系统绝缘监督工作的主要依据，1999年原福建省电力工业局制定颁发了《福建省电网电力设备交接及预防性试验规程实施细则》，多年来对电力生产起到了重要的作用，并积累了丰富的经验。
随着电力工业的迅速发展，新设备的大量出现，试验技术不断更新与提高，原规程的某些内容已不能适应当前电力生产的需要。
为此，福建省电力有限公司组织有关人员,在广泛征求意见的基础上,依据GB50150—91《电气装置安装工程电气设备交接试验标准》、DL/T596—1996《电力设备预防性试验规程》及国家电网公司《关于印发输变电设备技术标准的通知》(国家电网生[2004]634号)、《关于预防输变电设备事故措施的通知》（国家电网生[2004]641号）等技术标准、反措文件，结合福建省电网的实际情况,对《福建省电网电力设备交接及预防性试验规程实施细则》进行修订,并更名为《福建省电力有限公司电力设备交接及预防性试验规程(试行)》。
6.3 高压试验作业指导书6.3.1结构由封面、范围、引用文件、试验准备、试验程序、试验总结、指导书执行情况评估和附录八项内容组成。
6.3.2内容及格式6。
3.2。
1封面a）内容由试验名称、编号、编制人及时间、审核人及时间、批准人及时间、试验负责人、试验工期、编写单位八项内容组成。
1）试验名称包含：试验地点、设备的电压等级、编号和试验的性质.如：“×××变电站×××kV×××线×××断路器大修试验指导书”。
2）编号应具有唯一性和可追溯性，便于查找。
可采用企业标准编号，Q/×××，位于封面的右上角。
3）编制人及时间负责作业指导书的编写.在指导书编写人一栏内签名，并注明编制时间。
4）审核人及时间负责作业指导书的审批，对编写的正确性负责。
在指导书审批人一栏内签名，并注明审核时间.5）批准人及时间作业指导书执行的许可人.在指导书批准人一栏内签名，并注明批准时间。
6）试验负责人组织执行作业指导书，对试验的安全准确负责.在指导书试验负责人一栏内签名。
7）试验工期现场作业具体工作时间.8）编制部门指作业指导书的具体编写单位。
b）格式6.3。
2.2范围对作业指导书的应用范围做出具体的规定。
如：本作业指导书针对×××变电站×××kV××线×××断路器大修试验工作，仅适用于该断路器的大修试验工作.6。
3.2.3引用文件明确编写作业指导书所引用的法规、规程、标准、设备说明书及企业管理规定和文件（按标准格式列出)。
6。
3.2.4试验前准备6。
3。
2.4.1准备工作安排a）内容1)明确作业项目、确定作业人员并组织学习作业指导书.2）明确准备检修所需仪器仪表的时间和要求；3)核定工作票的时间和要求;b）格式6。
电力设备预防性试验规程DL/T 596－1996中华人民共和国电力工业部1996－09－25批准 1997－01－01实施前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。
预防性试验规程是电力系统绝缘监督工作的主要依据，在我国已有40年的使用经验。
1985年由原水利电力部颁发的《电气设备预防性试验规程》，适用于330kV及以下的设备，该规程在生产中发挥了重要作用，并积累了丰富的经验。
随着电力生产规模的扩大和技术水平的提高，电力设备品种、参数和技术性能有较大的发展，需要对1985年颁布的规程进行补充和修改。
1991年电力工业部组织有关人员在广泛征求意见的基础上，对该规程进行了修订，同时把电压等级扩大到500kV，并更名为《电力设备预防性试验规程》。
本标准从1997年1月1日起实施。
本标准从生效之日起代替1985年原水利电力部颁发的《电气设备预防性试验规程》，凡其它规程、规定涉及电力设备预防性试验的项目、内容、要求等与本规程有抵触的，以本标准为准。
本标准的附录A、附录B是标准的附录。
本标准的附录C、附录D、附录E、附录F、附录G是提示的附录。
本标准由中华人民共和国电力工业部安全监察及生产协调司和国家电力调度通信中心提出。
本标准起草单位：电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热工研究院、华北电力科学研究院、西北电力试验研究院、华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等。
本标准主要起草人：王乃庆、王火昆明、冯复生、凌愍、陈英、曹荣江、白健群、樊力、盛国钊、孙桂兰、孟玉婵、周慧娟等。
1 范围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。
本标准适用于500kV及以下的交流电力设备。
本标准不适用于高压直流输电设备、矿用及其它特殊条件下使用的电力设备，也不适用于电力系统的继电保护装置、自动装置、测量装置等电气设备和安全用具。
中华人民共和国电力行业标准DL 419—91电力用油名词术语中华人民共和国能源部1991-10-04批准 1992-04-01实施本标准是为了在电力用油及其试验方法方面引用术语时具有统一的概念。
本标准主要用于有关技术文件。
本标准是根据我国电力用油的实际情况，并参照GB 4016《石油产品名词术语》和GB 2900.5《电工名词术语电气绝缘材料》两文件有关规定而制定的。
本标准分为电力用油和有关材料、性质与试验方法以及其他三个方面。
1 电力用油和有关材料1.1 电力用油1.1.1 矿物油 mineral oil天然存在的，或者从处理其他矿物原料中得到的，主要由各种烃组成的混合物。
1.1.2 石油 petroleum地下天然存在的，主要是由多种烃组成的复杂混合物。
1.1.3 环烷基油 naphthenic oil从环烷基原油中提炼出来的含蜡量较低的矿物油品。
1.1.4 石蜡基油 paraffinic oil从石蜡基原油中提炼出来的含蜡量较高的矿物油品。
1.1.5 绝缘油 insulating oil具有良好的介电性能，适用于电气设备的油品。
1.1.6 矿物绝缘油 mineral insulating oil从石油原油中提炼出来的绝缘油。
1.1.7 变压器油 transformer oil适用于变压器、电抗器、互感器、套管等充油电气设备中，起绝缘和冷却作用的一种绝缘油品。
1.1.8 电缆油 cable oil用于电力电缆中起绝缘、浸渍和冷却作用的精制矿物油或矿物油与其他增稠剂(如软蜡、树脂、聚合物或沥青等)的混合物的总称。
1.1.9 电容器油 capacitor oil用于电容器中起绝缘、浸渍和冷却作用的一种绝缘油品。
1.1.10 断路器油 circuit breaker oil曾用名：开关油(switch oil)。
用于油浸断路器起绝缘和灭弧作用的一种绝缘油品。
1.1.11 合成绝缘油 synthetic insulating oil采用化学合成方法制得的绝缘油，如聚烯烃、烷基代芳香烃、硅油等。
中华人民共和国电力行业标准DL432-91绝缘油体积电阻率测定法本标准适用于测定绝缘油、抗燃油等液体介质的体积电阻率（Ω.cm）1 方法概要体积电阻是施加于试液接触的两电极之间的直流电压与通过该试液的电流比，即：R=U/I (1)式中：R——液体介质的体积电阻，;U——电极间施加的电压，V；I——通过试液的电流，A。
体积电阻率是液体介质在单位体积内的电阻的大小，用ρ表示，以下简称电阻率2 引用标准2.1 GB5654-85《液体绝缘材料工频相对介电常数、介质损耗因素和体积电阻率的侧量》。
2.2 GB7597-87《采样法》。
3仪器和材料3.1绝缘油电阻率测试仪测试的范围108~1016 Ω.cm，仪器的测量误差不大于±10%。
3.2电阻率测试仪恒温装置包括配套的电极杯，温度能在50~100℃范围内自由调节。
温控精度±0.5℃3.3电极杯3.3.1系采用复合式电极杯，结构紧凑，体积小，零部件容易拆洗，在重新装配时能不改变电极杯的电容量，保护电极和测量电极的绝缘应良好，能承受2倍试验电压。
电极杯的规格和结构分别见表1和图1.3.3.2电极材料采用不锈钢，电极表面经抛光精加工，支撑电极的绝缘采用聚四氟乙烯（或熔融石英、高频陶瓷等），具有足够的机械强度和低损耗因素，并具有耐热、不吸油、不吸水和良好的化学稳定性。
3.3.3为避免外部电磁场的干扰，引线、加热器和电极都应加有金属屏蔽。
3.4秒表准确到0.1S。
3.5 试剂和材料。
3.5.1 溶剂汽油、石油醚或正庚烷。
3.5.2 磷酸三钠。
3.5.3 洗涤剂。
3.5.4 蒸馏水。
表1 电极杯规格表名称电极杯型号Y-30 Y-18电极材料不锈钢不锈钢绝缘材料聚四氟乙烯石英玻璃电极间距（mm） 3.0 2.0空杯电容（pF）18 18样品量（ml）Y-30 18工作电压（V）不锈钢3.5.5 绸布或定性滤纸。
3.5.6 玻璃干燥器。
3.5.7 0-100℃水银温度计。

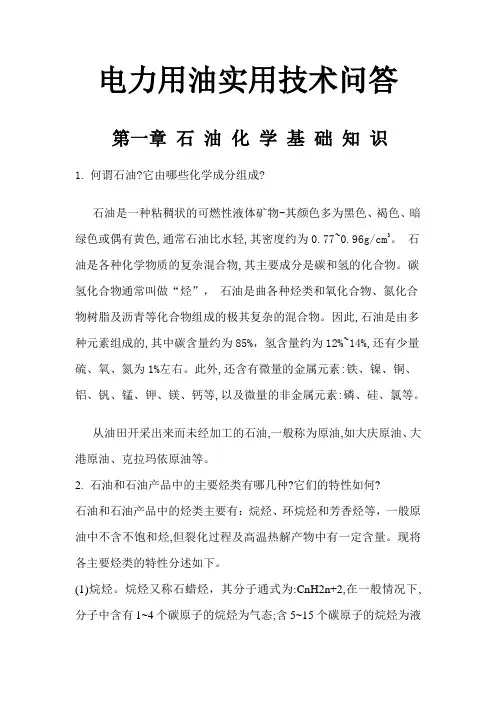

电力用油实用技术问答第一章石油化学基础知识1.何谓石油?它由哪些化学成分组成?石油是一种粘稠状的可燃性液体矿物-其颜色多为黑色、褐色、暗绿色或偶有黄色,通常石油比水轻,其密度约为0.77~0.96g/cm3。
石油是各种化学物质的复杂混合物,其主要成分是碳和氢的化合物。
碳氢化合物通常叫做“烃”，石油是曲各种烃类和氧化合物、氮化合物树脂及沥青等化合物组成的极其复杂的混合物。
因此,石油是由多种元素组成的,其中碳含量约为85%，氢含量约为12%~14%,还有少量硫、氧、氮为1%左右。
此外,还含有微量的金属元素:铁、镍、铜、铝、钒、锰、钾、镁、钙等,以及微量的非金属元素:磷、硅、氯等。
从油田开采出来而未经加工的石油,一般称为原油,如大庆原油、大港原油、克拉玛依原油等。
2.石油和石油产品中的主要烃类有哪几种?它们的特性如何?石油和石油产品中的烃类主要有：烷烃、环烷烃和芳香烃等，一般原油中不含不饱和烃,但裂化过程及高温热解产物中有一定含量。
现将各主要烃类的特性分述如下。
(1)烷烃。
烷烃又称石蜡烃，其分子通式为:CnH2n+2,在一般情况下,分子中含有1~4个碳原子的烷烃为气态;含5~15个碳原子的烷烃为液态,是石油的主要成分;含16个碳原子以上的烷烃为固态,悬浮在石油中。
烷烃有较稳定的化学安定性、高闪点和其他优越的性质。
因为烷烃的碳链都完全达到了饱和状态,但在室温下便失去流动性,即其凝固点较高。
烷烃含量超过25%~30%的石油称为烷基石油。
（2）环烷烃占环烷烃的分子通式为CnH2n（n≥3)、CnH2n-2、CnH2n-4等。
环烷烃是一切石油的重要成分。
它的结构比较复杂,有单环、双环和多环,并带有烷基侧链。
因环烷烃具有较高的抗爆性,低凝固点及较好的润滑性,并会使制得的油品具有良好的热安定性和化学安定性,是电力用油的主要理想成分之一。
石油中含有75%~83%的环烷烃称为环烷基石油,是炼制绝缘油的最好原油。
(3)芳香烃。
电力设备预防性试验管理规程Preventive test code for electric power equipmentDL/T596—1996中华人民共和国电力行业标准DL/T596—1996电力设备预防性试验规程Preventive test code forelectric power equipment中华人民共和国电力工业部1996-09-25批准1997-01-01实施前言预防性试验是电力设备运行和爱护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。
预防性试验规程是电力系统绝缘监督工作的要紧依据，在我国已有40年的使用体会。
1985年由原水利电力部颁发的«电气设备预防性试验规程»，适用于330kV及以下的设备，该规程在生产中发挥了重要作用，并积存了丰富的体会。
随着电力生产规模的扩大和技术水平的提高，电力设备品种、参数和技术性能有较大的进展，需要对1985年颁布的规程进行补充和修改。
1991年电力工业部组织有关人员在广泛征求意见的基础上，对该规程进行了修订，同时把电压等级扩大到500kV，并更名为«电力设备预防性试验规程»。
本标准从1997年1月1日起实施。
本标准从生效之日起代替1985年原水利电力部颁发的«电气设备预防性试验规程»，凡其它规程、规定涉及电力设备预防性试验的项目、内容、要求等与本规程有抵触的，以本标准为准。
本标准的附录A、附录B是标准的附录。
本标准的附录C、附录D、附录E、附录F、附录G是提示的附录。
本标准由中华人民共和国电力工业部安全监察及生产和谐司和国家电力调度通信中心提出。
本标准起草单位：电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热工研究院、华北电力科学研究院、西北电力试验研究院、华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等。
本标准要紧起草人：王乃庆、王火昆明、冯复生、凌愍、陈英、曹荣江、白健群、樊力、盛国钊、孙桂兰、孟玉婵、周慧娟等。
中华人民共和国电力行业标准
绝缘油体积电阻率测定法
式中R ――液体介质的体积电阻，Q; U ---- 电极间施加的电压， V ; I ——通过试液的电流，A 。
体积电阻率是液体介质在单位体积内的电阻的大小，用P 表示，以下简称电阻 率。
2引用标准
2.1 GB 5654液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测 量。
2.2 GB 7597电力用油（变压器油、汽轮机油）取样方法 3仪器和材料
3.1绝缘油电阻率测试仪 测试的范围108〜1016 cm ，仪器的测量误差不大于士 10%。
3.2电阻率测试仪恒温装置
包括配套的电极杯，温度能在 50〜100C 范围内自由调节。
温控精确度
C 。
3.3电极杯
3.3.1系采用复合式电极杯，结构紧凑，体积小，零部件容易拆洗，在重新装配时能 不改变电极杯的电容量。
保护电极和测量电极的绝缘应良好， 能承受2倍试验电 压。
电极杯的规格和结构分别见 表1和图1。
表1电极杯规格表
DL 421 — 91
中华人民共和国能源部1991-10-04批准
本标准适用于测定绝缘油、抗燃油等液体介质的体积电阻率
1方法概要
体积电阻是施加于试液接触的两电极之间的直流电压与通过该试液的电流 即
1992-04-01 实施 (cm)。
比，
± 0.5
表1电极杯规格表
332电极材料采用不锈钢，电极表面经抛光精加工，支撑电极的绝缘采用聚四氟乙烯（或熔融石英、高频陶瓷等），具有足够的机械强度和低损耗因素，并具有耐热、
不吸油、不吸水
图1Y型复合式电极杯
S.1 ¥型®合式电程杯
1—屏«帽・3—欄帽乱］3-«母* 4一樂黑檢P
耳一屏義环r 6—排吒几* T 一內电fib fl-外电《
1—屏蔽帽； 5—屏蔽环；
和良好的化学稳定性。
3.3.3为避免外部电磁场的干扰， 3.4秒表 准确到0.1s 。
3.5试剂和材料
3.5.1溶剂汽油、石油醚或正庚烷。
3.5.2磷酸三钠。
3.5.3洗涤剂。
3.5.4蒸馏水。
3.5.5绸布或定性滤纸。
3.5.6玻璃干燥器。
3.5.7 0〜100C 水银温度计。
3.5.8干燥箱。
4准备工作
4.1电极杯的清洗
4.1.1拆洗电极。
先拧去屏蔽帽，再松开内电极的压紧螺母 （屏蔽环可不必拆）。
各部
件先用溶剂汽油（或石油醚）清洗，再用洗涤剂洗涤
（或在5%〜10%的磷酸三钠溶液
2 —测温孔；3—螺母；4—绝缘板； 6 —排气孔；7—内电极；8—外电极
引线、加热器和电极都应加有金属屏蔽。
中煮沸5min），取出用自来水冲洗至中性，最后用蒸馏水洗涤2〜3次。
4.1.2 测试合格样品后的电极杯，可用被试样品清洗 2次后测量。
4.1.3 也可用超声波清洗器清洗电极杯各部件。
4.2 电极杯的干燥
将清洗好的电极杯部件，置于 105〜110C 干燥箱中干燥2〜4h ,取出放入 干燥器 中冷却至室温 （不可直接用手取拿，应戴干净布手套 4.3 电极的装配和检查
4.3.1 把内电极螺杆插入绝缘板中心孔内，用螺母拧紧 （不可用扳手，以免拧得过紧
致使绝缘板变形，只要拧牢即可。
操作时应戴干净布手套 ）。
4.3.2 拧上屏蔽罩。
4.3.3检查电极杯是否清洁干燥。
电极杯的空杯绝缘电阻应大于
1015^°
4.3.4 检查电极杯的空杯电容 （可用电容表测量， 精确到 0 . 1 pF 。
测量值应减去屏蔽 容，取电极杯的有效电容值 ）。
4.4
样品的准备
4.4.1 采样。
采样可按 GB 7597规定进行， 并应保证样品不受污染， 不受潮。
样品 应密封、避光保存。
除有特殊要求外，在试验前不再经过滤和干燥。
4.4.2 试验前。
先把样品瓶倾斜并慢慢摇动，使试样均匀
（不可使样品产生气泡 ）。
后用干净的绸布或滤纸擦净瓶口，并倒出一些试样冲洗瓶口，再将试样徐徐倒入电 极杯至刻度线，放入内电极，轻轻旋转并来回拉动内电极数次，取出内电极，倒去 电极杯内的全部试样，重复上述操作
2〜 3次。
4.4.3 将试样徐徐倒入电极杯至刻度线， 插入内电极。
用白布或滤纸揩净电极杯外 的污垢，再把电
极杯置于恒温器中恒温。
4.4.4 试验环境：湿度不大于 70%。
5 试验步骤
5.1打开主机和恒温器电源，升温到 90C 。
5.2试样温度：绝缘油规定为 90± 0.5Co
试样在升温中， 应不断地轻轻拉出和摇动内电极， 使样品受热均匀。
当样品温 到90 C 后，继续恒温30min ，再进行测量。
5.3把测量头插入内电极插口。
5.3.1试验电压：Y-30型电极杯为1000V , Y-18型电极杯为500V o 5.3.2调整零位。
5.3.3测量。
测20s （p 1）和60s （ p 2）时的电阻率。
5.3.4 复位，电极杯进行放电。
5.4复试时，应先经过放电5min ，然后再测量。
若测试结果误差大，应重新更换 品试验，直至两次试验结果符合精密度要求。
5.5 说明：
5.5.1测量过程中的倍率一般放在 1012cm 档。
测试过程中应减少频繁的切换 切换时可引起读数的波动， 造成误差 ）。
如果倍率不合适， 需切换倍率开关引起读 偏差时，则作为预测数据。
每杯试样重复测定次数，不得多于
3次。
5.5.2 按“测试” 键后， 电极杯上就自动加有电压， 不得再触及电极杯和加热器， 防触电。
）。
（因
5.5.3抗燃油和其他液体介质的测试温度，可按使用要求确定。
6计算 使用自动型电阻率测试仪时， 测量结果为直读数。
若用其他的高阻计测量时， 则
可按下式计算： K=11.3Co 为试样的电阻率，Q- cm
；
式中 P 1、2 K ——为电极杯的电极常数； R ――试样的电阻值，Q; C 0——电极杯的空杯电容， 7精密度 7.1重复性 电阻率 P 2^ 1012 cm > 1时，不大于25%。
P 2^ 1012 cm w 1 时，不大于 15%。
7.2再现性 电阻率P 2X 1012 cm > 1时，不大于35%。
P 2X 1012 cm w 1 时，不大于 25%。
8报告的取值守则（按表2） 表2报告的取值守则 pF 。
SJ 报告的眼惜守別
附录A
绝缘油介质损耗因数的试验方法 （电阻率法） （参考件） A 1方法概要：绝缘油在交变电场作用下， 可产生极化和电导损耗， 即介质损耗。
大量的实验可知，绝缘油的偶极损耗是极微的， 可忽略不计，即使油质已严重老 电导损耗仍是主要的。
绝缘油在直流电场作用下作定向运动， 产生热而造成电能损耗， 其中一些极性 子，在外加电场的作用下，顺电场方向排列，产生极化电流，由于采用的电极杯， 极化时间仅15〜20s ，能区别电容充电时间，因此选择这段时间测试的电阻率， 就能反映绝缘油电导和极化损耗，可按以下公式计算： 经 化，
tg
1
CR
(A1)
式中 3 =2 n f ; ,
C ――电极杯充油后的电容值， F ;
R ——绝缘油的电阻值，Q; f ――频率，Hz 。
A2使用20s 所测得电阻率，换算成油介质损耗因数。
因为是换算到工频 油介质损耗因数，所以
式中P 1——绝缘油的电阻率，Q-
-绝缘油的介电常数；
a ——油杯的转换系数（Y-18、Y-30型的a=1.1）。
A3 P 1应为20s 的测量值，复试时应重新更换油样。
附加说明：
本标准由能源部化学专业标准化技术委员会提出。
本标准由能源部西安热工研究所技术归口。
本标准由江苏省无锡供电局负责起草。
本标准的主要起草人杨元祥、陈明益。
tg =3-
6a 10
1%)
(A2)
50Hz 时的
cm ;。
