LED显示屏的故障诊断与解决方案1. 概述LED显示屏作为一种常见的显示设备，广泛应用于各种场合。
然而，在使用过程中，可能会出现各种故障，影响其正常运行。
本文档主要介绍了LED显示屏的故障诊断与解决方案，以帮助用户更好地维护和修复LED显示屏。
2. 故障诊断2.1 故障现象在诊断LED显示屏故障之前，首先需要了解故障现象。
例如，显示屏出现花屏、黑屏、闪烁、颜色失真等问题。
通过对故障现象的描述，可以为后续的故障排查提供线索。
2.2 故障排查步骤1. 检查电源：确保LED显示屏电源正常，电压稳定。
若电源问题导致故障，需联系电源供应商进行维修或更换。
2. 检查线缆连接：检查LED显示屏内部和外部的线缆连接是否牢固，有无破损。
若发现连接问题，需重新连接或更换线缆。
3. 检查控制系统：检查LED显示屏的控制系统，包括发送卡、接收卡、数据线等。
若控制系统出现问题，需联系设备供应商进行维修或更换。
4. 检查显示屏硬件：检查LED显示屏的硬件部分，包括LED模块、电源模块、控制模块等。
若硬件出现故障，需联系设备供应商进行维修或更换。
5. 检查软件设置：检查LED显示屏的软件设置，包括亮度、对比度、色度等参数。
若软件设置问题，需调整相关参数以解决问题。
3. 故障解决方案根据故障诊断的结果，采取相应的解决方案。
以下是一些常见的故障及其解决方案：3.1 花屏1. 检查发送卡和接收卡：若发送卡或接收卡出现故障，需更换或维修。
2. 检查数据线连接：若数据线连接不良，需重新连接或更换数据线。
3. 检查软件设置：若软件设置问题，需调整相关参数。
3.2 黑屏1. 检查电源：若电源问题，需维修或更换电源。
2. 检查线缆连接：若线缆连接问题，需重新连接或更换线缆。
3. 检查控制系统：若控制系统故障，需维修或更换。
3.3 闪烁1. 检查电源：若电源电压不稳定，需调整电源或使用稳压器。
2. 检查控制系统：若控制系统故障，需维修或更换。
led液晶显示器维修教程维修LED液晶显示器是一项比较复杂的工作，需要一定的专业知识和技能。
下面是一个基本的LED液晶显示器维修教程，供参考：步骤一：观察故障现象首先，将故障的LED液晶显示器连接到电源，并观察故障现象。
例如，屏幕不亮、显示异常、画面闪烁等。
这一步的目的是准确定位故障点，并辅助后续的维修工作。
步骤二：拆解显示器外壳将LED液晶显示器放置在安全的工作台上，并使用适当的工具，拆解显示器外壳，将内部电路暴露出来。
在拆解的过程中，需要注意不要损坏显示器内部的电路板和连接线。
步骤三：检查电源模块接下来，进行电源模块的检查。
检查电源线是否连接良好，电源开关是否正常工作，以及是否有明显的物理损坏。
如果发现电源模块有问题，可以尝试更换或维修电源模块。
步骤四：检查控制板如果电源模块正常工作，接下来要检查控制板。
检查控制板上的电容、电阻、连接线等是否有问题。
可以使用万用表等工具进行测试，找出有故障的元器件，并进行修复或更换。
步骤五：检查显示屏模块如果控制板正常工作，但屏幕仍然有问题，就要检查显示屏模块。
检查显示屏的背光灯是否正常点亮，显示屏上是否有明显的损坏。
可以使用专业的仪器对显示屏进行测试，确认故障原因。
步骤六：维修或更换故障部件根据以上的检查结果，确定故障的具体部件，并进行维修或更换。
维修时要注意使用正确的工具和材料，保证操作的准确性和安全性。
步骤七：重新组装显示器在故障部件修复或更换完成后，将显示器的各个组件重新组装起来。
在重新组装的过程中，要注意插头和连接线的正确连接，以及外壳的固定。
步骤八：测试修复是否成功最后，将修复完成的显示器连接到电源，并进行测试。
确保显示器的各项功能正常，没有异常现象出现。
以上是一个基本的LED液晶显示器维修教程，涉及到的内容比较繁杂且需要一定的专业知识和技能。
为了确保安全和效果，建议在进行维修时请专业人士操作或在他们的指导下进行。
同时，在维修过程中要注意保持专注，并正确使用工具和材料，以避免不必要的损坏。

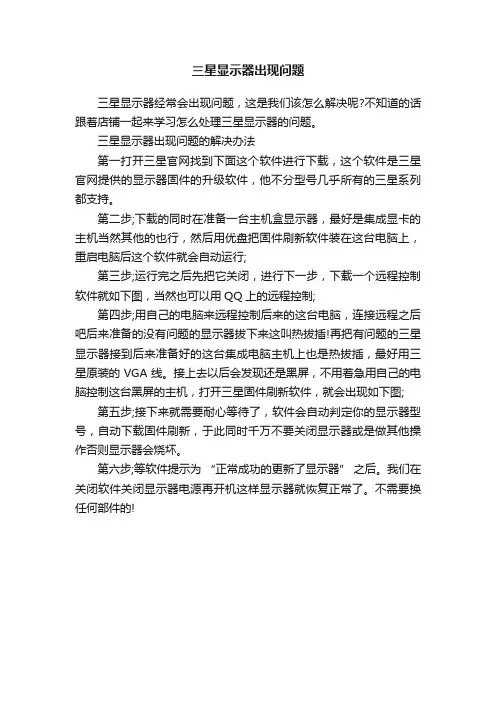

三星显示器出现问题
三星显示器经常会出现问题，这是我们该怎么解决呢?不知道的话跟着店铺一起来学习怎么处理三星显示器的问题。
三星显示器出现问题的解决办法
第一打开三星官网找到下面这个软件进行下载，这个软件是三星官网提供的显示器固件的升级软件，他不分型号几乎所有的三星系列都支持。
第二步;下载的同时在准备一台主机盒显示器，最好是集成显卡的主机当然其他的也行，然后用优盘把固件刷新软件装在这台电脑上，重启电脑后这个软件就会自动运行;
第三步;运行完之后先把它关闭，进行下一步，下载一个远程控制软件就如下图，当然也可以用QQ上的远程控制;
第四步;用自己的电脑来远程控制后来的这台电脑，连接远程之后吧后来准备的没有问题的显示器拔下来这叫热拔插!再把有问题的三星显示器接到后来准备好的这台集成电脑主机上也是热拔插，最好用三星原装的VGA线。
接上去以后会发现还是黑屏，不用着急用自己的电脑控制这台黑屏的主机，打开三星固件刷新软件，就会出现如下图;
第五步;接下来就需要耐心等待了，软件会自动判定你的显示器型号，自动下载固件刷新，于此同时千万不要关闭显示器或是做其他操作否则显示器会烧坏。
第六步;等软件提示为“正常成功的更新了显示器” 之后。
我们在关闭软件关闭显示器电源再开机这样显示器就恢复正常了。
不需要换任何部件的!。
led屏故障解决方法
LED屏幕故障可能是由多种原因引起的，包括硬件故障、软件
问题或者外部环境因素。
以下是一些可能的解决方法：
1. 检查电源和连接，首先确保LED屏幕的电源线和信号线连接
良好，没有松动或损坏。
如果使用的是外部电源适配器，确保适配
器工作正常，电源线没有断裂或损坏。
2. 检查信号源，如果LED屏幕没有显示内容，可能是信号源的
问题。
确保信号源设备（如电脑、摄像头等）输出正常，连接线路
良好。
3. 重新启动，有时候LED屏幕出现故障可能只是临时性的问题，尝试重新启动LED屏幕或者信号源设备，看是否能够解决问题。
4. 检查屏幕设置，有时候LED屏幕的显示设置可能出现问题，
导致无法正常显示内容。
检查屏幕的亮度、对比度、分辨率等设置，确保它们处于正常状态。
5. 联系厂家或维修人员，如果以上方法都无法解决问题，可能
需要联系LED屏幕的厂家或者专业维修人员进行进一步的检修和维修。
6. 温度和湿度，LED屏幕在极端温度或湿度条件下可能会出现故障，确保LED屏幕安装在适宜的环境中。
总的来说，解决LED屏幕故障需要综合考虑硬件、软件和环境等多个因素，有时可能需要专业人员进行维修。
希望以上方法能够帮助你解决LED屏幕故障问题。

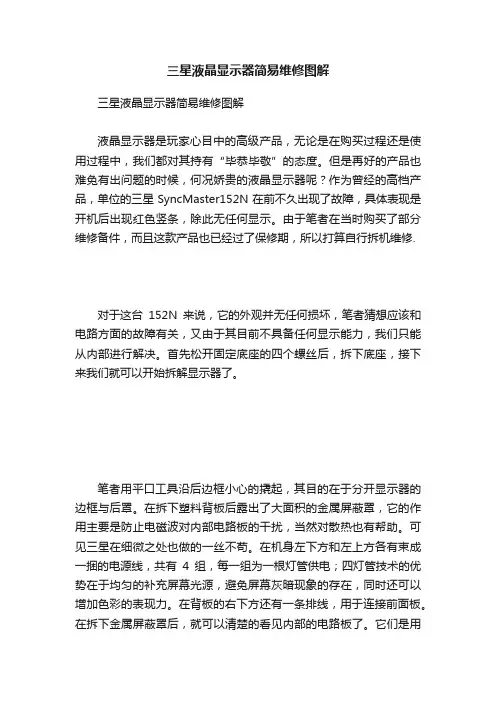

三星液晶显示器简易维修图解三星液晶显示器简易维修图解液晶显示器是玩家心目中的高级产品，无论是在购买过程还是使用过程中，我们都对其持有“毕恭毕敬”的态度。
但是再好的产品也难免有出问题的时候，何况娇贵的液晶显示器呢？作为曾经的高档产品，单位的三星SyncMaster152N在前不久出现了故障，具体表现是开机后出现红色竖条，除此无任何显示。
由于笔者在当时购买了部分维修备件，而且这款产品也已经过了保修期，所以打算自行拆机维修.对于这台152N来说，它的外观并无任何损坏，笔者猜想应该和电路方面的故障有关，又由于其目前不具备任何显示能力，我们只能从内部进行解决。
首先松开固定底座的四个螺丝后，拆下底座，接下来我们就可以开始拆解显示器了。
笔者用平口工具沿后边框小心的撬起，其目的在于分开显示器的边框与后罩。
在拆下塑料背板后露出了大面积的金属屏蔽罩，它的作用主要是防止电磁波对内部电路板的干扰，当然对散热也有帮助。
可见三星在细微之处也做的一丝不苟。
在机身左下方和左上方各有束成一捆的电源线，共有4组，每一组为一根灯管供电；四灯管技术的优势在于均匀的补充屏幕光源，避免屏幕灰暗现象的存在，同时还可以增加色彩的表现力。
在背板的右下方还有一条排线，用于连接前面板。
在拆下金属屏蔽罩后，就可以清楚的看见内部的电路板了。
它们是用螺丝固定在屏蔽罩上的，左侧为供电模块、右侧则为驱动模块。
朋友都知道：对于液晶显示器来说，驱动模块起着至关重要的核心作用。
因为显卡的模拟信号就是被传输到这里，通过LCD控制芯片处理后转成数字信号，再输出到LCD液晶显示面板上的，即我们常说的数模转换过程。
我们手中这块驱动模块使用的主控芯片为Mstar公司的MST9011，Mstar在混合信号处理方面的实力不错，三星等多家厂商都在使用这款芯片。
下图是拆下金属屏蔽盖后的152N的照片，我们可以清楚地看见四条灯管的电源接线，中间就是反光板和玻璃基板，四周用金属边框和塑料边框牢牢固定。

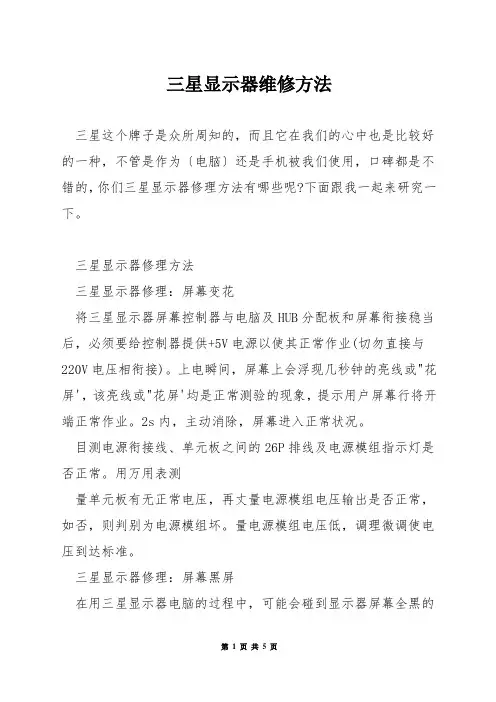

三星显示器维修方法三星这个牌子是众所周知的，而且它在我们的心中也是比较好的一种，不管是作为〔电脑〕还是手机被我们使用，口碑都是不错的，你们三星显示器修理方法有哪些呢?下面跟我一起来研究一下。
三星显示器修理方法三星显示器修理：屏幕变花将三星显示器屏幕控制器与电脑及HUB分配板和屏幕衔接稳当后，必须要给控制器提供+5V电源以使其正常作业(切勿直接与220V电压相衔接)。
上电瞬间，屏幕上会浮现几秒钟的亮线或"花屏'，该亮线或"花屏'均是正常测验的现象，提示用户屏幕行将开端正常作业。
2s内，主动消除，屏幕进入正常状况。
目测电源衔接线、单元板之间的26P排线及电源模组指示灯是否正常。
用万用表测量单元板有无正常电压，再丈量电源模组电压输出是否正常，如否，则判别为电源模组坏。
量电源模组电压低，调理微调使电压到达标准。
三星显示器修理：屏幕黑屏在用三星显示器电脑的过程中，可能会碰到显示器屏幕全黑的现象。
相同的一种现象可能是由各种不同的原因导致的，就连屏幕变黑的过程也会因不同操作或因不同环境而异。
比方它可能是一上电的瞬间就是黑的，也可能在载入过程中变黑，还可能是在发送结束后变黑等。
确保包括操控系统在内的一切硬体已悉数正确上电。
查看并一再承认用于衔接操控器的串口线是不是有松动或掉落现象。
假如在载入过程中变黑，很可能是因为串口线松动或掉落形成的，即在通讯过程中由于通讯线松动而中止，故而屏幕变黑，不要认为屏幕体没有动，线就不可能松动，查看一下。
查看并确定衔接三星显示器屏幕及与主操控卡相连的HUB分配板的是否紧密衔接、有没有插反。
三星显示器修理：转载不上碰到三星显示器通讯不上的状况时，确保操控系统硬体已正确上电。
查看并承认用于衔接操控器的串口线为直通线，而非交叉线。
查看并承认该串口衔接线完好无缺而且两头没有松动或掉落现象。
对照LED显示屏操控软体和自己选用的操控卡来挑选正确的产品型号、正确的传输方法、正确的串标语、正确的串列传输速率并对照软体内供给的拨码开关图正确地设置操控系统硬体上的位址位元及串列传输速率。
led屏常见故障处理方法LED屏是一种常见的显示设备，但在使用过程中有时会出现一些故障。
本文将介绍LED屏常见故障处理方法，希望能帮助大家解决问题。
一、LED屏显示不亮或亮度不足的处理方法1. 检查电源是否正常连接，确保电源供电正常。
2. 检查信号线是否连接正确，确保信号传输畅通。
3. 检查控制卡是否正常工作，如需要，可以更换控制卡。
4. 检查LED模组是否损坏，如有损坏，及时更换。
二、LED屏显示花屏或闪烁的处理方法1. 检查信号源是否正常，如有问题，及时修复或更换。
2. 检查信号线是否松动或损坏，如有问题，重新连接或更换信号线。
3. 检查控制卡是否正常工作，如需要，可以更换控制卡。
4. 检查LED模组是否损坏，如有损坏，及时更换。
三、LED屏显示颜色不准确或失真的处理方法1. 检查信号源的输出设置，确保输出的颜色模式与LED屏的要求一致。
2. 检查控制卡的设置，确保颜色参数配置正确。
3. 检查LED模组是否损坏，如有损坏，及时更换。
四、LED屏显示部分区域无法正常显示的处理方法1. 检查信号线连接是否松动或损坏，如有问题，重新连接或更换信号线。
2. 检查控制卡的设置，确保显示区域设置正确。
3. 检查LED模组是否损坏，如有损坏，及时更换。
五、LED屏显示内容无法刷新的处理方法1. 检查控制卡的设置，确保刷新频率配置正确。
2. 检查信号源的输出设置，确保刷新频率与LED屏的要求一致。
3. 检查控制卡是否正常工作，如需要，可以更换控制卡。
六、LED屏显示模糊或图像变形的处理方法1. 检查LED模组是否安装正确，如有问题，及时调整或更换。
2. 检查LED模组是否损坏，如有损坏，及时更换。
3. 检查LED屏的分辨率设置，确保与信号源输出分辨率一致。
七、LED屏显示过亮或过暗的处理方法1. 检查控制卡的亮度设置，确保亮度调节参数正确。
2. 检查LED模组是否损坏，如有损坏，及时更换。
八、LED屏显示无法开机的处理方法1. 检查电源是否正常连接，确保电源供电正常。

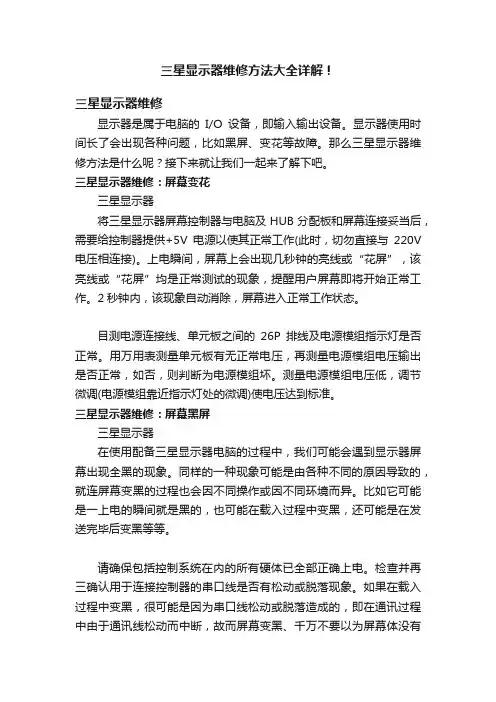

三星显示器维修方法大全详解！三星显示器维修显示器是属于电脑的I/O设备，即输入输出设备。
显示器使用时间长了会出现各种问题，比如黑屏、变花等故障。
那么三星显示器维修方法是什么呢？接下来就让我们一起来了解下吧。
三星显示器维修：屏幕变花三星显示器将三星显示器屏幕控制器与电脑及HUB分配板和屏幕连接妥当后，需要给控制器提供+5V电源以使其正常工作(此时，切勿直接与220V 电压相连接)。
上电瞬间，屏幕上会出现几秒钟的亮线或“花屏”，该亮线或“花屏”均是正常测试的现象，提醒用户屏幕即将开始正常工作。
2秒钟内，该现象自动消除，屏幕进入正常工作状态。
目测电源连接线、单元板之间的26P排线及电源模组指示灯是否正常。
用万用表测量单元板有无正常电压，再测量电源模组电压输出是否正常，如否，则判断为电源模组坏。
测量电源模组电压低，调节微调(电源模组靠近指示灯处的微调)使电压达到标准。
三星显示器维修：屏幕黑屏三星显示器在使用配备三星显示器电脑的过程中，我们可能会遇到显示器屏幕出现全黑的现象。
同样的一种现象可能是由各种不同的原因导致的，就连屏幕变黑的过程也会因不同操作或因不同环境而异。
比如它可能是一上电的瞬间就是黑的，也可能在载入过程中变黑，还可能是在发送完毕后变黑等等。
请确保包括控制系统在内的所有硬体已全部正确上电。
检查并再三确认用于连接控制器的串口线是否有松动或脱落现象。
如果在载入过程中变黑，很可能是因为串口线松动或脱落造成的，即在通讯过程中由于通讯线松动而中断，故而屏幕变黑、千万不要以为屏幕体没有动，线就不可能松动，请动手检查一下，这对想要快速解决问题很重要。
检查并确认连接三星显示器屏幕及与主控制卡相连的HUB分配板的是否紧密连接、是否插反。
三星显示器维修：转载不上三星显示器碰到三星显示器通讯不上的情况时，确保控制系统硬体已正确上电。
检查并确认用于连接控制器的串口线为直通线，而非交叉线。
检查并确认该串口连接线完好无损并且两端没有松动或脱落现象。
一种基于在线升级固件的三星LED显示器故障维修方法内容摘要：三星LED显示器常会出现黑屏的“通病”故障，本文针对该故障进行硬件检测，通过对测试结果和故障现象以及相关资料的分析，找出了故障原因，并给出了一种基于在线升级固件的故障维修方法，成功修复显示器。
关键字：三星显示器远程控制在线升级固件驱动程序 I2C总线三星显示器是目前市场上比较先进的显示器，特别是LED显示器因其外观清秀、显示清晰、色彩鲜艳，在家庭和工作中得到了广泛应用。
然而LED显示器使用一段时间后会出现黑屏现象，导致显示器不能正常使用，大量用户反映这是该品牌显示器的一个多发故障，是三星LED显示器的一个“通病”。
一、故障现象三星显示器这种“通病”是该品牌SA200、SA300、SA330、SA350、SA450、SA550等类型LED显示器经常会出现的故障。
故障现象为显示器加电时，显示器黑屏，这时显示器不能显示计算机信号，除了电源按键可以使用外，其它按键都无反应，先是屏幕左上角出现一个“数字”小框飘来飘去，随后会出现“检测信号线”的字样，屏幕画面如图1所示。
图1 显示器故障现象本文总结此类显示器的维修方法，以三星S23A300B显示器为例，简要介绍其维修过程。
二、硬件检修（一）显示器拆卸在对显示器进行拆卸前，断开信号连接线，关闭显示器，拔掉电源线，准备正确的拆卸工具。
拆卸显示器流程如图2所示。
图2 拆卸显示器流程图（二）检修方法拆开后盖，接上信号线和电源线，加电，对电路板关键部位进行检测。
控制电路板测试流程如图3所示，控制电路板及关键测试部位如图4所示。
图3 控制电路板检测流程图图4 控制电路板及关键测试部位图检修过程如下：第1步：检测MCU （微控单元）震荡电路是否正常。
检测晶体X401两管脚波形，波形输出振荡正常，说明振荡电路正常。
第2步：检测视频信号是否有输入。
在R108、R110和R112电阻上测试RGB 输入信号，检测有RGB 信号输入，说明视频信号输入正常。
第3步：检测IC400外围电路是否正常。
检测IC400的37、38管脚上的水平同步信号和垂直同步信号，二者信号波形正常，说明IC400外围电路正常。
第4步：检测CN400的8～30管脚的输出数据信号，管脚无信号输出，而这些管脚和MCU芯片相连；进一步测试IC400相关管脚，没有检测到信号输出，初步判断芯片IC400工作不正常，无数据信号输出。
第5步：检测+5V电源是否正常。
检测CN400的1～3管脚有正常的+5V电压，说明供电+5V正常。
（三）检修结果通过上述方法对控制电路板的检测，只有芯片IC400无信号输出，其它电路都基本正常，初步判断是芯片IC400的问题。
由于芯片IC400集成度高，专用芯片资料难以得到，并且以我们的技术和维修能力无法修复该芯片，也很难对该芯片拆卸和焊接。
排除这种故障，常用的方法是更换整块控制电路板。
三、解决办法（一）更换控制电路板三星S23A300B显示器控制电路板型号为SA300，经查询，网络上该型号电路板价格约200元钱左右。
买一块相同型号的电路板替换显示器的故障电路板，可以解决问题，但维修成本较为昂贵，维修周期较长。
（二）显示器固件升级维修过程中，考虑到现在的芯片集成度很高，各种保护措施较为完善，在正常的工作环境中，芯片损坏的几率很小。
芯片IC400硬件故障和软件故障都可能导致该芯片无信号输出，通过对控制电路板进一步测量分析，判断为控制电路板MCU芯片程序损坏的可能性较大。
通过查找该控制板相关材料，发现三星显示器MCU程序故障可以采用在线升级固件的方法修复芯片程序，从而修复显示器黑屏故障。
在线升级固件的方法方便快捷，维修成本低，维修周期短。
四、基于在线升级固件的三星LED显示器故障维修方法（一）在线升级固件的工作原理首先对I2C总线做一个简单的介绍，I2C总线是一种由PHILIPS公司开发的两线式串行总线，用于连接微控制器及其外围设备。
I2C总线产生于在80年代，最初为音频和视频设备开发，如今主要在服务器管理中使用，其中包括单个组件状态的通信。
1．I2C总线特点I2C总线最主要的优点是其简单性和有效性。
由于接口直接在组件之上，因此I2C总线占用的空间非常小，减少了电路板的空间和芯片管脚的数量，降低了互联成本。
总线的长度可高达25英尺，并且能够以10Kbps的最大传输速率支持40个组件。
I2C总线的另一个优点是，它支持多主控(multimastering)，其中任何能够进行发送和接收的设备都可以成为主总线。
一个主控能够控制信号的传输和时钟频率。
当然，在任何时间点上只能有一个主控。
2．I2C总线工作原理I2C总线是由数据线SDA和时钟SCL构成的串行总线，可发送和接收数据。
在CPU与被控IC之间、IC与IC之间进行双向传送，最高传送速率100kbps。
各种被控制电路均并联在这条总线上，但就像电话机一样只有拨通各自的号码才能工作，所以每个电路和模块都有唯一的地址，在信息的传输过程中，I2C总线上并接的每一模块电路既是主控器（或被控器），又是发送器（或接收器），这取决于它所要完成的功能。
CPU发出的控制信号分为地址码和控制量两部分，地址码用来选址，即接通需要控制的电路，确定控制的种类；控制量决定该调整的类别（如对比度、亮度等）及需要调整的量。
这样，各控制电路虽然挂在同一条总线上，却彼此独立，互不相关。
I2C总线在传送数据过程中共有三种类型信号，它们分别是：开始信号、结束信号和应答信号。
开始信号：SCL为高电平时，SDA由高电平向低电平跳变，开始传送数据。
结束信号：SCL为低电平时，SDA由低电平向高电平跳变，结束传送数据。
应答信号：接收数据的IC在接收到8bit数据后，向发送数据的IC 发出特定的低电平脉冲，表示已收到数据。
CPU向受控单元发出一个信号后，等待受控单元发出一个应答信号，CPU接收到应答信号后，根据实际情况作出是否继续传递信号的判断。
若未收到应答信号，由判断为受控单元出现故障。
3．I2C总线基本操作I2C规程运用主/从双向通讯。
器件发送数据到总线上，则定义为发送器，器件接收数据则定义为接收器。
主器件和从器件都可以工作于接收和发送状态。
总线必须由主器件（通常为微控制器）控制，主器件产生串行时钟（SCL）控制总线的传输方向，并产生起始和停止条件。
SDA线上的数据状态仅在SCL为低电平的期间才能改变，SCL为高电平的期间，SDA状态的改变被用来表示起始和停止条件。
下面简单讲述一下三星LED显示器在线升级固件的工作原理。
该显示器控制电路板型号为SA300，MUC固件存储在IC401芯片内，该芯片型号为W25X40BV，存储空间为4M-bit,可擦除，I2C总线工作方式。
W25X40BV芯片管脚5（DIO）与控制电路板模拟信号输入端口12脚连接，管脚6（CLK）与电路板模拟信号输入端口15脚连接，通过模拟信号线（12、15脚）连接到计算机上。
在固件升级程序的引导下，计算机通过I2C串口总线工作方式，并利用模拟信号线中I2C串口总线的时钟（SCL）线和数据（SDA）线，把固件升级程序写入W25X40BVX芯片内，从而实现了显示器的固件升级工作，显示器就能恢复正常工作。
（二）在线升级固件的工作流程第1步：在三星官方网站下载该型号显示器驱动程序（SMS23A300B.exe）和固件升级程序（SamsungFirmwareUpdater_1.1.07_120227.exe）。
第2步：2台计算机联网，一台主控计算机，一台被控计算机，把驱动程序和固件升级程序拷贝到被控计算机，然后将待修显示器连接被控计算机，待修显示器加电。
第3步：维修人员通过主控计算机远程登陆被控制计算机，进入被控计算机系统，先安装显示器驱动程序，驱动程序安装完时会提示选择模拟还是数字接口，如图5所示。
图5 驱动程序安装数字或模拟选择选择后点击OK按钮，出现如图6所示对话框，点击确定按钮，完成驱动程序的安装。
图6 驱动程序成功安装提示第4步：再安装固件升级程序，安装过程如图7所示。
图7 固件升级程序安装过程固件升级程序安装完后，屏幕显示如图8所示对话框。
图8 固件升级程序安装完成选择立即重新启动计算机，并点击完成按钮，被控计算机重启后，进入操作系统时，固件升级程序自动对待修显示器进行检测，并显示如图9对话框。
图9 固件升级程序检测待修显示器固件升级程序检测到待修显示器需要更新系统时，通过计算机模拟信号线中的15时钟（SCL）线和12数据线（SDA）自动对显示器进行固件的升级，固件升级过程如图10所示。
图10 显示器固件升级过程第5步：当固件升级完成之后，显示器会自动断电，按下显示器电源开关，显示器能正常显示，在线写入固件升级程序成功，显示器故障修复。
五、总结在这次三星显示器维修过程中尝试了多种处理方法，经历了曲折和失败，最终获得成功。
总结这次维修经验，应该在固件升级时，应注意以下几个方面：1、计算机系统尽量关闭防火墙，杀毒软件等拦截软件，这些软件可能会影响固件的升级。
2、如果待修显示器使用数字信号线，安装驱动程序时要选择数字方式，如果使用模拟信号线，安装驱动程序时要选择模拟方式。
3、显示器与计算机连接线不能用模/数转换头或数/模转换头。
驱动程序和固件升级程序一定要和显示器型号匹配，否则有可能烧坏显示器。
4、在升级固件过程中，显示器不能断电，直到固件升级完成后，显示器自动关机。
5、通过两台计算机远程控制在线升级固件的方法较为可靠。
