光纤跳线接口-详细图解光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，，光纤收发器等设备和终端盒之间的连接。
而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。
另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。
常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光(光纤接头端面)APC 呈8度角并做微球面研磨抛光(光纤接头端面)光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。
①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
(对于10Base-F 连接来说，连接器通常是ST类型。
常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
光纤跳线的类型
光纤跳线是一种用于连接光纤设备的电缆，它可以传输高速数据和信号。
在不同的应用场景中，需要使用不同类型的光纤跳线。
本文将介绍几种常见的光纤跳线类型。
1. 单模光纤跳线
单模光纤跳线是一种用于传输单一光波的光纤跳线。
它的核心直径较小，只有9微米左右，可以传输高速数据和信号。
单模光纤跳线适用于长距离传输和高速数据传输，如数据中心、广域网等。
2. 多模光纤跳线
多模光纤跳线是一种用于传输多个光波的光纤跳线。
它的核心直径较大，通常为50或62.5微米，可以传输较短距离的高速数据和信号。
多模光纤跳线适用于局域网、视频传输等场景。
3. OM3光纤跳线
OM3光纤跳线是一种高速光纤跳线，它采用多模光纤，可以传输高达10Gbps的数据速率。
OM3光纤跳线适用于数据中心、企业网络等高速数据传输场景。
4. OM4光纤跳线
OM4光纤跳线是一种高速光纤跳线，它采用多模光纤，可以传输
高达40Gbps的数据速率。
OM4光纤跳线适用于数据中心、企业网络等高速数据传输场景。
5. LC光纤跳线
LC光纤跳线是一种小型化的光纤跳线，它采用LC接口，可以实现高密度的光纤连接。
LC光纤跳线适用于数据中心、服务器等高密度光纤连接场景。
不同类型的光纤跳线适用于不同的应用场景，选择合适的光纤跳线可以提高数据传输效率和稳定性。
在购买光纤跳线时，需要根据实际需求选择合适的类型和规格。
图文介绍光纤跳线、法兰、终端盒、接续盒、ODF基础知识光纤跳线1、光纤跳线简介光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。
光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。
中心是光传播的玻璃芯。
在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。
而单模光纤芯的直径为8μm~10μm。
芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。
再外面的是一层薄的塑料外套，用来保护封套。
2、光纤跳线的分类光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。
比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。
单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
3、光纤跳线使用注意事项光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。
一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。
光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。
如果光纤接头被弄脏了的话，可以用棉签蘸酒精清洁，否则会影响通信质量。
•1、使用前必须将光纤跳线陶瓷插芯和插芯端面用酒精和脱脂棉擦拭干净。
![[专题]光纤跳线知识科普，让你认识各式各样的光纤跳线](https://img.taocdn.com/s1/m/e6ea9602fbd6195f312b3169a45177232f60e46a.png)
[专题]光纤跳线知识科普，让你认识各式各样的光纤跳线光纤跳线用来做从设备到光纤布线链路的跳接线。
有较厚的保护层，一般用在光端机和终端盒之间的连接，应用在光纤通信系统、光纤接入网、光纤数据传输以及局域网等一些领域。
光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。
光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。
中心是光传播的玻璃芯。
在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。
而单模光纤芯的直径为8μm~10μm。
芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。
再外面的是一层薄的塑料外套，用来保护封套。
光纤跳线的分类和概述如下光纤跳线（又称光纤连接器），也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
(对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
(路由器常用)1.按连接头可分为：FC、ST、SC、LC、MU、MPO、E2000、MTRJ、SMA等，端面接触方式有PC、UPC、APC。
2.光纤外径Ф0.9mm、Ф2mm、Ф3mm,光纤芯数：单芯，双芯，4芯，6芯，8芯，12芯或客户指定。
3.光纤种类可分为：G652B，G652D，G655，G657A1，G657A2，50/125，62.5/125，OM3(50/125-150),OM4(50/125-300)等。
网络中的砖-光纤跳线网络是企业信息化的基础，而布线系统则是网络的基石。
光纤跳线那就是网络基石中的重要的一种“砖“。
一、光纤跳线的总述光纤跳线主要用在机房里，实现光缆终端与设备之间连接、设备与设备之间连接、交接配线柜中端口之间的连接线，它是一种很常见的连接线。
光纤跳线（又称光纤连接器）是指光缆两端都装上连接器插头，用来实现光路活动连接；一端装有插头则称为尾纤。
有较厚的保护层，一般用在光端机和终端盒之间的连接。
二、光纤跳线的分类光纤主要分为两类：单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
三、光纤跳线接头的类型光纤接头类型：① FC型光纤连接器（圆型带螺纹(配线架上用的最多)）：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)FC型跳线② SC型光纤连接器（卡接式方型(路由器交换机上用的最多)）：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)SC型跳线③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）ST型跳线④ LC型光纤连接器（方头，比较小的）：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）LC型跳线⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体MT-RJ型跳线四、光纤跳线的种类在局域网中，由于用到的是多模的光纤，它是一条发送，一条接收，所以是成双成对的跳线。
而且通常接光纤终端盒或光纤配线架的提供的会是FC型（螺口）或ST型（卡口）的光纤接口。
所以跳线的一端是FC或ST型，另一端可能是接光纤收发器或GBIC光纤模块的SC型（方口）、接SFP光纤模块的LC型、接MT-RJ光纤接口交换机的MT-RJ型。
光纤跳线种类及使用说明好嘞，今天咱们聊聊光纤跳线，听起来是不是有点高大上？光纤跳线就像是网络世界里的“小桥梁”，把你和互联网的万千信息紧紧相连。
你想啊，没了它，咱们的网络就像失去了灵魂一样，跑得慢得像蜗牛，真让人急得直跺脚。
光纤跳线有很多种类，简直让人眼花缭乱。
首先呢，咱们得说说这“单模光纤跳线”，这玩意儿就像是专注的学霸，适合长距离传输，信号强得能把你震惊到无以复加。
这种跳线一般用在大型的网络系统里，比如数据中心或者电信机房，距离可长达几公里。
你想，数据从一端传到另一端，就像一场超长的马拉松，单模光纤就是那飞速奔跑的冠军，稳稳当当，绝对不会让你失望。
接着呢，就要介绍“多模光纤跳线”了。
这个家伙就像是个派对动物，适合短距离的网络连接。
虽然传输距离短，但这并不影响它的活力。
多模光纤适合在局域网里使用，像是公司内部网络，办公室之间的连接都靠它。
简直是网络世界里的活力小生，短短几百米的距离它都能轻松搞定，速度也快得让人咋舌。
说到这里，不得不提一下这光纤跳线的“头”。
你没听错，头就是它两端的接头，关键的关键！有LC、SC、ST等各种类型，就像不同的钥匙开不同的锁。
LC小巧玲珑，适合密集连接；SC则像个大块头，适合长距离；ST就像是个老派，但仍然受到不少人的青睐。
这些接头各有千秋，选择的时候可得擦亮眼睛，别买错了，花了钱还得白搭，那可真是心疼得要命。
接下来说说使用，安装光纤跳线可不是随便捏捏的活儿。
首先得小心翼翼，轻轻插入接头，确保它和设备的接口完美结合，就像夫妻一样，天生一对。
要是插得不对，可就会造成信号不稳定，后果可就得自己承担了。
这时候，网络慢得跟乌龟似的，你绝对是想要哭都哭不出来。
光纤跳线可得注意保养，不然可就像过了保质期的牛奶，喝了可真不划算。
平时要避免强力弯曲和拉扯，这样才能保持它的“青春”，延长使用寿命。
想想看，跟好朋友一样，得小心呵护，才能一直走下去，不然可就“朋友”变“路人”了。
使用光纤跳线的时候，最好找个好地方放，别让它随便扔一边，乱七八糟的环境可会对它造成伤害。
光纤跳线的类型
光纤跳线是一种用于连接光纤设备之间的光缆。
根据光纤跳线的不同连接方式和光纤接口类型，可以将其分为以下几种类型：
1. FC跳线：FC (Fiber Connector) 光纤跳线，是目前光纤跳线中最老牌的一种，具有结构简单、连接可靠和兼容性好等优点。
2. SC跳线：SC (Subscriber Connector) 光纤跳线，是一种更加先
进的光纤跳线类型。
其使用光缆共轴结构，连接方式更加紧密，适用于高速数据传输和网络设备。
3. LC跳线：LC (LUCENT CONNECTOR) 光纤跳线，是一种小型光纤跳线。
其在连接方式和兼容性方面都比较出色，多用于数据中心和服务器设备中。
4. ST跳线：ST (Straight Tip) 光纤跳线，是一种最早出现的光纤跳线，采用了卡扣连接方式，结构简单，但兼容性不如较新的光纤跳线。
5. MPO/MTP跳线：MPO/MTP光纤跳线，是一种用于高密度光缆和光模块连接的光缆。
其兼容多种连接方式，可在不同光接口和连接数量的环境下灵活配置，目前广泛应用于数据中心和高速传输网络中。
除了以上几种光纤跳线类型外，根据其连接的终端设备和光缆规格不同，也会有各种定制化的光纤跳线产品。
在选购光纤跳线时，需要根据实际情况选择合适的类型和规格，确保光缆连接的可靠性和上网速度。
光纤跳线知识大全1、光纤跳线简介光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。
光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。
中心是光传播的玻璃芯。
在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。
而单模光纤芯的直径为8μm~10μm。
芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。
再外面的是一层薄的塑料外套，用来保护封套。
2、光纤跳线的分类光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。
比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。
单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
3、光纤跳线使用注意事项光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。
一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。
光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。
如果光纤接头被弄脏了的话，可以用棉签蘸酒精清洁，否则会影响通信质量。
•1、使用前必须将光纤跳线陶瓷插芯和插芯端面用酒精和脱脂棉擦拭干净。

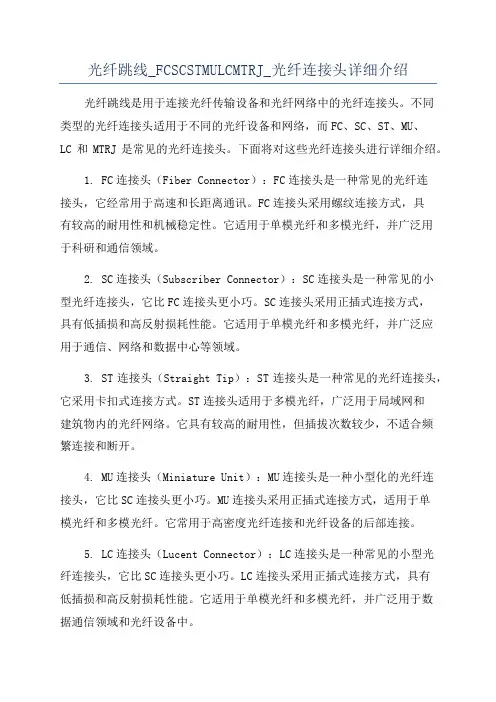

光纤跳线_FCSCSTMULCMTRJ_光纤连接头详细介绍光纤跳线是用于连接光纤传输设备和光纤网络中的光纤连接头。
不同类型的光纤连接头适用于不同的光纤设备和网络，而FC、SC、ST、MU、LC和MTRJ是常见的光纤连接头。
下面将对这些光纤连接头进行详细介绍。
1. FC连接头（Fiber Connector）：FC连接头是一种常见的光纤连接头，它经常用于高速和长距离通讯。
FC连接头采用螺纹连接方式，具有较高的耐用性和机械稳定性。
它适用于单模光纤和多模光纤，并广泛用于科研和通信领域。
2. SC连接头（Subscriber Connector）：SC连接头是一种常见的小型光纤连接头，它比FC连接头更小巧。
SC连接头采用正插式连接方式，具有低插损和高反射损耗性能。
它适用于单模光纤和多模光纤，并广泛应用于通信、网络和数据中心等领域。
3. ST连接头（Straight Tip）：ST连接头是一种常见的光纤连接头，它采用卡扣式连接方式。
ST连接头适用于多模光纤，广泛用于局域网和建筑物内的光纤网络。
它具有较高的耐用性，但插拔次数较少，不适合频繁连接和断开。
4. MU连接头（Miniature Unit）：MU连接头是一种小型化的光纤连接头，它比SC连接头更小巧。
MU连接头采用正插式连接方式，适用于单模光纤和多模光纤。
它常用于高密度光纤连接和光纤设备的后部连接。
5. LC连接头（Lucent Connector）：LC连接头是一种常见的小型光纤连接头，它比SC连接头更小巧。
LC连接头采用正插式连接方式，具有低插损和高反射损耗性能。
它适用于单模光纤和多模光纤，并广泛用于数据通信领域和光纤设备中。
6. MTRJ连接头（Mechanical Transfer Registered Jack）：MTRJ 连接头是一种机械式光纤连接头，它将两根光纤连接在一起。
MTRJ连接头适用于多模光纤，常见于局域网和数据中心的光纤网络。
ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
(对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架)④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
(路由器常用)⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号λ“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图λ/”后面表明光纤接头截面工艺，即研磨方式。
λ“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。
“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。
υ另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。
由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。
尾纤头带倾角可使反射光不沿原路径返回。
一般数字信号一般不存在此问题λ光纤连接器υ光纤连接器是光纤与光纤之间进行可拆卸(活动)连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。
在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。
光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它如以塑胶等为传输媒介的光纤连接器;按连接头结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。
其中，ST连接器通常用于布线设备端，如光纤配线架、光纤模块等;而SC和MT连接器通常用于网络设备端。
按光纤端面形状分有FC、PC(包括SPC或UPC)和APC;按光纤芯数划分还有单芯和多芯(如MT-RJ)之分。
光纤连接器应用广泛，品种繁多。
在实际应用过程中，我们一般按照光纤连接器结构的不同来加以区分。
以下是一些目前比较常见的光纤连接器：(1)FC型光纤连接器这种连接器最早是由日本NTT研制。
FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。
最早，FC类型的连接器，采用的瓷插针的对接端媸瞧矫娼哟シ绞剑｀C)。
此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。
后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。
(2)SC型光纤连接器这是一种由日本NTT公司开发的光纤连接器。
其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，。
其中插针的端面多采用PC或APC 型研磨方式;紧固方式是采用插拔销闩式，不需旋转。
此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。
ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST类型的，对于100Base-FX来说，连接器大部分情况下为SC类型的。
ST 连接器的芯外露，SC连接器的芯在接头里面。
(3) 双锥型连接器(Biconic Connector)这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制，它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个部装有双锥形塑料套筒的耦合组件组成。
(4) DIN47256型光纤连接器这是一种由德国开发的连接器。
这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同，端面处理采用PC研磨方式。
与FC型连接器相比，其结构要复杂一些，部金属结构中有控制压力的弹簧，可以避免因插接压力过大而损伤端面。
另外，这种连接器的机械精度较高，因而介入损耗值较小。
(5) MT-RJ型连接器MT-RJ起步于NTT开发的MT连接器，带有与RJ-45型LAN电连接器相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机相连，连接器端面光纤为双芯(间隔0.75mm)排列设计，是主要用于数据传输的下一代高密度光纤连接器。
(6) LC型连接器LC型连接器是著名Bell(贝尔)研究所研究开发出来的，采用操作方便的模块化插孔(RJ)闩锁机理制成。
其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm。
这样可以提高光纤配线架中光纤连接器的密度。
目前，在单模SFF方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。
(7) MU型连接器MU(Miniature unit Coupling)连接器是以目前使用最多的SC型连接器为基础，由NTT研制开发出来的世界上最小的单芯光纤连接器，。
该连接器采用1.25mm直径的套管和自保持机构，其优势在于能实现高密度安装。
利用MU的l.25mm直径的套管，NTT已经开发了MU连接器系列。
它们有用于光缆连接的插座型连接器(MU-A系列);具有自保持机构的底板连接器(MU-B系列)以及用于连接LD/PD模块与插头的简化插座(MU-SR系列)等。
随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用，对MU型连接器的需求也将迅速增长。
光纤配线箱λυλ光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱的适配器，用光跳线引出光信号，实现光配线功能。
也适用于光缆和配线尾纤的保护性连接。
光端机λλ目前，常用的光端机一端是接光传输系统(一般是SDH光同步数字传输网)，另一端(用户端)出来的是2M接口。
另外光端机还有PDH(准同步数字系列)的。
光端机要比光纤收发器复杂得多，除光电的耦合还有复用-解复用，影射-解影射等信号的编码过程。
光纤收发器λυ简单的讲，光纤收发器一端是接光传输系统，另一端(用户端)出来的是10/100M以太网接口。
光纤收发器都是实现光电信号转换作用的。
光纤收发器的主要原理是通过光电耦合来实现的，对信号的编码格式没有什么变化。
目前国外和国生产光纤收发器的厂商很多，产品线也极为丰富。
为了保证与其他厂家的网卡、中继器、集线器和交换机等网络设备的完全兼容，光纤收发器产品必须严格符合10Base-T、100Base-TX、100Base-FX、IEEE802.3和IEEE802.3u 等以太网标准，。
除此之外，在EMC防电磁辐射方面应符合FCC Part15标准。
时下由于国各大运营商正在大力建设小区网、校园网和企业网，因此光纤收发器产品的用量也在不断提高，以更好地满足接入网建设的需要。
光纤收发器通常具有以下基本特点。
υ1.提供超低时延的数据传输。
2.对网络协议完全透明。
3.多采用专用ASIC芯片实现数据线速转发。
可编程ASIC将多项功能集中到一个芯片上，具有设计简单、可靠性高、电源消耗少等优点，能使设备得到更高的性能和更低的成本。
4.设备多采用1+1的电源设计，支持超宽电源电压，实现电源保护和自动切换。
5.支持超宽的工作温度围。
6.支持齐全的传输距离(0～120公里)什么是尾纤光纤跳线呢?尾纤光纤跳线就是尾纤和光纤跳线。
两头都有连接器的光纤叫光纤跳线(产品推荐：FC-SC光纤跳线)，常见的光纤跳线有单模光纤跳线和多模光纤跳线。
单模光纤跳线多用黄色来表示，传输距离较长，多模光纤跳线多用橙色来表示，传输距离较短。
除此之外，按接口类型来分，光纤跳线还分为FC光纤跳线、SC光纤跳线、ST光纤跳线、PC光纤跳线、APC光纤跳线、LC光纤跳线、D4光纤跳线、DIN光纤跳线、MU光纤跳线、MT光纤跳线等。
光纤跳线长度的规格一般有0.5m、1m、2m、3m、5m、10m 等。
尾纤又叫猪尾线，只有一端有连接头，而另一端是一根光缆纤芯的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒，用于连接光缆与光纤收发器(之间还用到耦合器、跳线等)。
尾纤(产品推荐：ST单模尾纤)分为多模尾纤和单模尾纤。
多模尾纤为橙色，波长为850nm，传输距离为500m，用于短距离互联。
单模尾纤为黄色，波长有两种，1310nm和1550nm，传输距离分别为10km 和40km。
一般我们购买不到纯粹的尾纤，而是买一条光纤跳线，中间一剪开，便成了尾纤。
