桥（门）式起重机安装验收自检报告编号：设备代码：用户名称：设备地址：联系人：安装单位：安装人员：检测日期：东莞市三洋电梯有限公司设备验收注意事项执行技术规范，遵守质量第一；做好自检互检，确保用户满意。
1、做好设备自检工作，并按相要求填写好《桥（门）式起重机安装验收（定期检验）自检报告》（下称《自检报告》，自检栏填写要整齐，有数据要求的，应填写实测数据，无数据时根据检验情况填写，如“符合要求”、“动作正常”，对于此项要求的电梯应注明“无此项”，并且字迹清晰。
2、会同用户准备好设备试验用的砝码；3、设备检验时，现场安装（或维保）负责人及钳工、电工配合进行，直至验收结束，并备齐必须的工具。
4、验收人员对无《自检报告》或安装（维保）质量太差工无法进行正常验收的设备，有权拒绝验收；5、验收人员验收设备时，若发现高度、安装工作尚款结束或未作稍上万年枝人工作及未填写《自检报告》的，均作为一次报检不合格处理。
6、验收人员验收设备时，设备必须完好。
若因安装质量太差，返工又不能按规定日期内完成的，作一次报检不合格处理。
7、具体项目检验前，首先核对所安装的设备是否符合合同要求，及相关部件的是否符合标准要求。
若发现有不符之处，属用户责任的风高汉武威向用户指出并要求其改正；属本公司责任的，则向工程部反映，由工程部负责解决。
8、验收人员验收设备时，对设备安装质量进行等级评定，分为优、良、中、差。
验收报告中的保证项目序号内有一荐不合格，整台设备评为安装质量不合格，基本项目序号内累计有三项以上不合格，整台电梯评定为安装质量不合格。
9、验收中若保证项目和基本项目有不合格的，必须按规定要求进行整改，直至合格。
本报告作为企业质量验收标准，依据如下标准判定：1、GB/T14405-1993 《通用桥式起重机》2、GB/T14406-1993 《通用门式起重机》3、GB50278-1998 《起重设备安装工程施工验收规范》4、GB/50256-1996 《电气装置施工及验收规范》设备信息。
修改后桥式起重机施工自检报告一、检查对象：本次自检的对象为桥式起重机设备。
二、自检过程：本次自检工作主要包括外观检查、结构安全性检查以及功能性能检查三个方面。
1.外观检查1.1查验起重机的外观是否完好，是否有明显的损坏或者破损；1.2检查起重机的颜色涂层是否完好，是否存在脱落或者剥落的情况；1.3检查起重机设备上的标识牌是否完好，是否容易辨认；1.4检查起重机的电缆与电缆夹的连接情况是否安全可靠；1.5检查起重机的接地线连接是否牢固且导电正常。
2.结构安全性检查2.1检查起重机主梁、端梁以及大梁的焊接部位是否完整，焊缝是否达到规定的标准；2.2检查起重机的大梁和端梁的连接螺栓是否扭矩正常，是否存在松动的情况；2.3检查起重机的滑轨（或轨道）是否存在异常磨损或者脱落的情况；2.4检查起重机的运行机构，如电机、减速器、传动机构等是否存在漏油、松动以及异常噪音等情况。
3.功能性能检查3.1检查起重机的限位器是否灵敏可靠，在起重过程中是否可以准确定位；3.2检查起重机的开关是否灵活可靠，是否有卡住或者失灵的情况；3.3检查起重机的遥控器是否正常工作，是否可以实现远距离操控；3.4检查起重机的制动器是否可靠，是否能确保起重机在停止后立即停稳。
三、自检结果：依据上述自检工作，经过仔细检查和测试，本次自检结果如下：1.外观检查：起重机的外观整体完好，无明显的损坏或者破损；起重机的颜色涂层完好，没有出现脱落或者剥落的情况；起重机设备上的标识牌完好，容易辨认；起重机的电缆与电缆夹的连接情况安全可靠；起重机的接地线连接牢固且导电正常。
2.结构安全性检查：起重机主梁、端梁以及大梁的焊接部位完整，焊缝达到规定的标准；起重机的大梁和端梁的连接螺栓扭矩正常，无松动情况；起重机的滑轨（或轨道）无异常磨损或者脱落的情况；起重机的运行机构，如电机、减速器、传动机构等无漏油、松动以及异常噪音等情况。
3.功能性能检查：起重机的限位器灵敏可靠，在起重过程中可以准确定位；起重机的开关灵活可靠，无卡住或者失灵的情况；起重机的遥控器正常工作，可以实现远距离操控；起重机的制动器可靠，能确保起重机在停止后立即停稳。

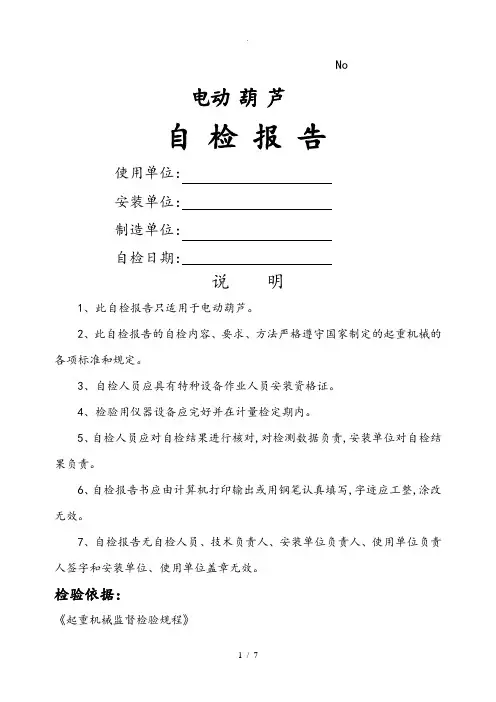

No
电动葫芦
自检报告
使用单位：
安装单位：
制造单位：
自检日期：
说明
1、此自检报告只适用于电动葫芦。
2、此自检报告的自检内容、要求、方法严格遵守国家制定的起重机械的各项标准和规定。
3、自检人员应具有特种设备作业人员安装资格证。
4、检验用仪器设备应完好并在计量检定期内。
5、自检人员应对自检结果进行核对,对检测数据负责,安装单位对自检结果负责。
6、自检报告书应由计算机打印输出或用钢笔认真填写,字迹应工整,涂改无效。
7、自检报告无自检人员、技术负责人、安装单位负责人、使用单位负责人签字和安装单位、使用单位盖章无效。
检验依据：
《起重机械监督检验规程》
《钢丝绳电动葫芦安全规程》〔/9009-1999
《起重设备安装工程施工验收规范》〔GB50278—1998
《电气装置施工及验收规范》〔GB50256—1996
检验用仪器设备：
1、接地电阻测量仪□
2、绝缘电阻测量仪□
3、钢直尺□
4、常用电工工具□
5、钢卷尺□
6、塞尺□
7、游标卡尺□
8、其它：
安装、改造〔大修概况表
安装、改造〔大修质量评定记录
质量检验记录No1
质量检验记录No2
质量检验记录No3。
桥(门)式起重机定期检验自检报告桥(门)式起重机定期检验自检报告桥（门）式起重机定期检验自检报告使用单位：起重机类别：起重机型号：设备编号：设备使用地址：维保单位：检验日期：XX市*****X有限公司编制桥(门)式起重机定期检验自检报告说明1. 本自检报告根据国家质量监督检验检疫总局制定的《起重机械定期检验规则》编制；2. 本自检报告适用于下列起重机定期检验：通用桥式起重机、电站桥式起重机、绝缘桥式起重机、冶金桥式起重机、架桥机、电动单梁起重机、电动单梁悬挂起重机、电动葫芦桥式起重机、通用门式起重机、水电站门式起重机、轨道式集装箱门式起重机、万能杠杆拼装式龙门起重机、岸边集装箱起重机、造船门式起重机、电动葫芦门式起重机、装卸桥、轮胎式集装箱门式起重机；3. 本自检报告不适用防爆起重机械定期检验；本自检报告应有自检人员签名；4. 检验结果、检验结论栏按照国家质量监督检验检疫总局印发的《起重机械定期检验规则》规定的要求填写；“√ ”表示合格，“×”表示不合格，“/”表示无此项；桥(门)式起重机定期检验自检报告桥（门）式起重机定期检验自检报告附页桥(门)式起重机定期检验自检报告NO:序号B6.3.3 用于特殊场合的钢丝绳的报废自检项目及其内容共6 页第3 页自检结果描述或数据结论16(1) 吊运炽热金属、熔融金属或者危险品的起重机械用钢丝绳的报废断丝数达到按照GB/T 5972-20XX年《起重机械用钢丝绳检验和报废实用规范》的规定钢丝绳断丝数的一半(包括钢丝绳表面腐蚀进行的折减) ;17 18 19 20B6.4 滑轮铸造起重机不得使用铸铁滑轮。
B6.5 导绳器配备有导绳装置的卷筒在整个工作范围内有效排绳，无卡阻现象。
(1) 检查电气设备与控制功能是否有效。
B7.1 电气设(2) 检查绝缘型、吊运熔融金属的起重机械电气设备及其备与控元器件是否与工作环境的高温、绝缘等级相适应，并且有制功能防护措施。
报告编号:
桥式起重机定期检验自检报告
（企业自检）
使用单位
分支机构—
设备名称电动单量起重机—
规格型号LD
设备代码
使用登记证编号.
单位内部编号.
检验日期.
说明
1、本报告适用于各类桥式起重机起重机的定期自检。
2、检验结果、检验结论表示方法：
“ J” 一表示该项检验结果为“符合要求”，检验结论为“合格”“X” 一表示该项检验结果为“不符合要求”，检验结论为“不合格”
“ / ” 一表示该项检验结果为“无此项”，检验结论为“无此项”
3、本报告电脑打印，也可手工填写，但不可两者混合使用
4、本报告无检验、市核、批准人员签名无效。
涂改无效、单位未签章无效
桥门式起重机定期检验自检报告。
报告编号: 桥式起重机定期检验自检报告
（企业自检）
使用单位兖矿新疆煤化工有限公司
分支机构／
设备名称桥式起重机
规格型号QD120/32—28 A5
设备代码4110-650104-201107-4710
使用登记证编号
单位内部编号／
检验日期2017年06月12日
说明
1、本报告适用于各类桥式起重机的定期自检。
2、检验结果、检验结论表示方法:
“√”—表示该项检验结果为“符合要求”，检验结论为“合格”
“×”—表示该项检验结果为“不符合要求”，检验结论为“不合格”“／”—表示该项检验结果为“无此项”，检验结论为“无此项”
3、本报告电脑打印,也可手工填写，但不可两者混合使用
4、本报告无检验、审核、批准人员签名无效。
涂改无效、单位未签章无效
桥门式起重机定期检验自检报告。
报告编号：桥式起重机安装改造重大维修自检报告施工类别：新装、移装、改造、重大维修施工单位：使用单位：设备类别: 桥式起重机设备品种：电动葫芦桥式起重机设备型号：设备代码：检验日期：施工单位名称：注意事项1、本报告是依据（起重机械安装改造重大维修监督检验规则）对桥式起重机（通用桥式起重机、电站桥式起重机、防爆桥式起重机。
绝缘桥式起重机、冶金桥式起重机（含电动葫芦为起升机构的吊运熔融金属和炽热固态金属、危险物品的桥式起重机）架桥机、电动单梁起重机、电动单梁悬挂起重机、电动葫芦桥式起重机、防爆梁式起重机，进行安装改造重大维修后由施工单位自检出具的报告。
2、报告书应用钢笔，、签字笔填写，字迹要工整，涂改无效3、本报告书五检验、审核、批准人员的签字和施工单位检验专用章无效。
4、施工单位应对出具的自检报告的真实性负责邮政编码：联系电话：目录一、桥式起重机安装改造重大维修自检结论报告………第页桥式起重机安装改造重大维修自检报告附页……...第页二、设备基本情况…………………………………………第页三、施工单位以及现场安装施工过程……………………第页四、现场进行无损检测等内容的单项报告………………第页五、检验过程中发现问题的处理情况………………….. 第页桥式起重机安装改造重大维修自检结论报告报告编号：施工单位安装改造维修许可施工单位负责人证编号使用单位使用单位地址使用单位安全管使用单位联系人理人员制造单位制造许可证编号设备类别桥式起重机（型式试验备案号）设备品种规格型号产品编号设备代码制作日期额定起重量跨度起升高度起升速度工作级别施工类别新装、移装、改造、重大维修起重机械安装改造维修监督检验规则（TSG 检验依据Q7016-5008）检验（使用单位确认）结论年月日备注检验：日期：（施工单位章）审核：日期：年月日批准：日期：桥式起重机安装改造重大维修自检报告附页报告编号：序号检验项目及其内容检验类别检验结果备注1 设备选型 A2 产品技术文件产品设计文件 A 产品质量合格证明、安装及其使用维护说明A型式试验合格证明 A制造监督检验证书 A3 安装改造维修资格安装改造维修许可证 A安装改造重大维修告知书 A 现场安装改造维修作业人员的资格证件A4 施工作业（工艺）文件 B5现场施工条件基础验收证明 B 安全距离和红色障碍灯 B6部件施工前检验主要零部件合格证、铭牌 B 安全保护装置合格证、铭牌型式试验证明B 主要受力结构件主要几何尺寸 B7主要零部件施工过程与主要受力结构件连接 B 施工后主要受力结构件主要几 B施工后检验何尺寸钢丝绳及其连接、吊具、滑轮组、卷筒B配重、压重 B安全警示标识 B8 电气与控制系统检验电气设备与控制系统 B电气保护装置接地保护 B绝缘保护 B短路保护 B失压保护 B报告编号：序号检验项目及其内容检验类别检验结果备注9 电气与控制系统检验电气保护装置零位保护 B过流过载保护 B失磁保护 B供电电源断错相保护 B正反向接触器故障保护 B10 安全保护与防护装置检验制动器工作制动器与安全制动器的设置A制动器型式、制动性能 A制动器推动器漏油现象 A谢谢观赏制动轮与摩擦片摩擦、缺陷和油污现象A制动器调整 A制动轮裂纹、划痕、凹凸不平度A起重量限制器起重量限制器设置 A试验 A 起升高度下降深度限位器 A 运行机构行程限位器 A 缓冲器和止挡装置 A 应急断电开关 A连锁保护装置 A超速保护装置 A防倾翻安全钩 B 扫轨板 B 导电滑触线防护板 B 防风防滑装置 B 风速仪 B 防护罩、隔热装置 B 其他安全保护和防护装置 B11性空载操纵机构、控制系统 A谢谢观赏能试验试验安全防护装置动作各机构动作 A液压系统、润滑系统 A 额定载荷试验制动下滑量 A挠度 A主要零件 A 静载荷试验主要受力构件 A主要机构连接处 A其他情况 A 动载荷试验机构、零部件工作情况 A机构、结构件损坏情况 A11质量保证体系运行情况检查现场施工组织机构、质量管理机构和质量控制系统负责人B现场作业人员的证件 B 施工过程中体系运转异常情况的处理B对监检机构或检验人员提出问题的处理和反馈请款B备注：二、设备基本情况制造单位制造许可证编号设备类别桥式起重机（型式试验备案号）设备品种规格型号产品编号设备代码制作日期额定起重量跨度起升高度起升速度工作级别备注三、施工单位及现场安装施工过程施工单位名称施工项目施工单位地址施工工地地址施工单位法人施工现场负责人施工现在人员数施工类别量施工开始日期施工结束日期部件施工开始日期部件施工结束日期电气与控制系统、安全装置施工开始日期电气与控制系统、安全装置施工结束日期性能试验开始日期性能试验结束日期四、现场进行无损检测等内容的单项报告（适用于实施现场无损检测）六、检验过程中发现问题的处理情况。

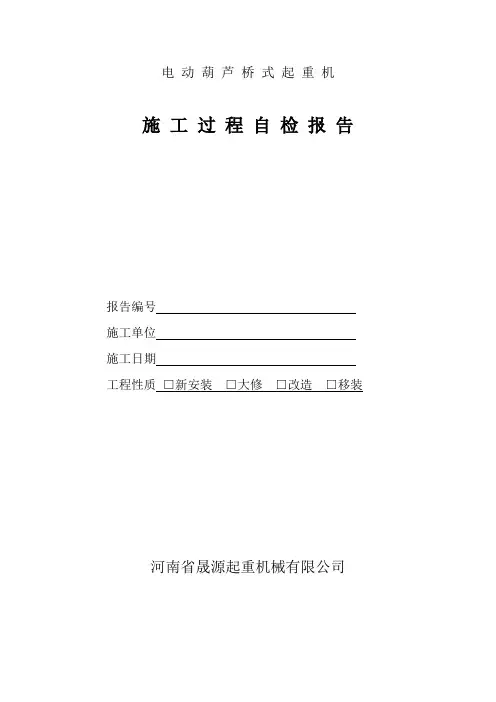

电动葫芦桥式起重机施工过程自检报告报告编号施工单位施工日期工程性质□新安装□大修□改造□移装河南省晟源起重机械有限公司说明1、本报告适用于电动单梁起重机（以下简称起重机）的安装、改造、大修、移装工程施工过程记录。
专门的起重机中相同或类似的部分亦可参照使用。
2、检验依据《起重机械安装改造重大维修监督检验规则》TSGQ7016-2008 《起重机械安全规范》GB6067《起重设备安装工程施工及验收规范》GB50278《电气装置施工及验收规范》GB50256《电动葫芦桥式起重机》JB／T3695设计文件及相关产品合同以上文件和标准均为现行有效版本3、此自检报告为过程记录，当每个阶段自检完毕后，应提交监检员进行必要确认。
4、如起重机施工仅为局部改造或大修，则表1、表2、表3可针对施工内容作部分填写，并加以必要说明。
5、运行试验结束后，检验员应及时完成最终自检报告，并提交监检机构和施工单位存档。
6、所有表中的“检验结果”栏如有测量数据要求时应填写实测数据，无数据要求时应采用“√”、“×”和“／”分别表示“合格”、“不合格”和“无此项”。
7、检验用仪器设备应完好并在计量检定期内。
8、检验员应对自检结果进行核对，对检测数据负责，施工单位对自检结果负责。
表1 设备开箱检验记录注：1、此表中第8、9、10项可附加具体零部件的核查记录表。
2、改造、大修施工主要核查已改造的结构件和更换零部件的相关资料，并加以说明。
起重机安装基础与土建验收证明使用单位（甲方）产品编号施工单位（乙方）施工位置基础、牛腿、承重梁等土建工程符合设计图纸、土建施工技术规定要求或有检查验收记录。
使用单位负责人：施工单位负责人：（单位章）（单位章）基础隐蔽工程验收证明使用单位（甲方）产品编号施工单位（乙方）施工位置由隐蔽工程施工单位或监理单位提供的隐蔽工程检查记录符合的设计技术要求。
使用单位负责人：施工单位负责人：（单位章）（单位章）起重机预期用途和预期工作环境说明使用单位（甲方）产品编号施工单位（乙方）施工位置起重机用途（可多选）：□吊运液态熔融金属□吊运熔融非金属物料□吊运炽热固态金属□吊运易燃易爆等危险品□其他：起重机使用环境条件：1、供电电源：（填写电压和相数）2、环境温度是否超过400C：□是□否3、使用现场（可多选）：□易燃、易爆气体□腐蚀性气体□有毒有害气体□无4、潮湿环境：□是□否（露天工作的起重机作为潮湿环境）5、粉尘环境：□是□否起重机工作级别：（填写A1-A8）使用单位负责人：（单位章）表2 大车轨道检查记录注：“※”项主要针对新安装轨道要求表3 电动葫芦桥式起重机（LH）吊装前主要几何尺寸的检查记录注：1、起重机跨度两侧都应测量；如现场组装应检查对角线的相对差。

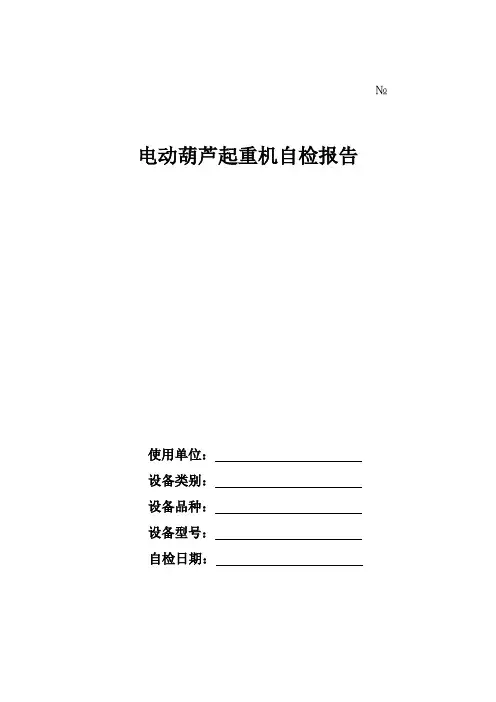

№电动葫芦起重机自检报告
使用单位：
设备类别：
设备品种：
设备型号：
自检日期：
说明
一．本记录由使用单位检查人员用钢笔或碳素笔填写，字迹应工公正清晰，不得随意涂改。
二．检查结果符合用“√”表示、不符合用“○”表示、无此项用“/”
表示，有数据要求的项目如实填写实测数据。
三．本报告由检验人员签字负责人批准，检验单位、使用单位盖章后生效。
四．本报告一式二份，一份由使用单位留存，另一份送交检验机构。
五、使用单位对本报告的真实性负责。
电动葫芦起重机检查记录表2
电动葫芦起重机检查记录表7
电动葫芦起重机检查记录表8。
桥（门）式起重机安全技术
检验报告书
施工企业自检用
登记编号
使用单位
检验日期
检验须知
本报告书适用于吊钩乔、门式起重机采用其他形式吊具的起重机其特殊部分勺检验应另附加页制定检验项目。
露天工作的起重机检验时环境温度应隹25°C~+40°C之间；风力不大于5级，沿海地区不大于6级。
检验用仪器、量具和工具必须有产品合格证，其性能和精度应符合有关标准勺规定，并在国家计量部门定期校准勺有效期内。
企业的检验人员应具备检验资格，有电力部或劳动部门签发的检验员证。
上机检验前，作业环境所需要的检验员自身安全防护用品应装束整齐。
检验前必须先切断起重机动力电源（试车时送电）。
用钢笔填写，字迹工整。
本报告书由企业专业检验部门和机械管理部门留存，以备待查。
本报告书无检验员和审核负责人签字盖章无效。
报告书实测栏应填写检测数据或特殊情况的说明。
检验方法按劳动部1993年颁发的《起重机安全技术检验大纲》（企业自检用）进行。
起重机自检报告模板起重机自检报告检查日期：XXXX年XX月XX日检查人：XXX起重机信息：起重机型号：XXX起重机编号：XXX制造商：XXX一、检查项目及结果项目1：起重机结构和外观检查结果：外观无明显变形或损坏，各结构部件连接紧固可靠。
项目2：主要零部件检查1. 钢丝绳检查结果：钢丝绳表面无明显磨损、变形、断丝等情况。
2. 起重机钩检查结果：起重机钩表面光滑无明显损伤，无裂纹或变形。
3. 起重机安全装置检查结果：起升、行走和转动各部位安全装置正常，功能齐全。
4. 起重机操纵系统检查结果：操纵系统操作灵活，操纵杆无卡阻现象，按钮灵敏可靠。
5. 电气系统检查结果：电气系统正常运行，无短路、漏电等异常情况。
二、存在问题及处理情况在本次自检过程中，发现以下问题：1. 发现起重机的控制柜上有明显的漏电现象。
处理情况：立即停机，并通知维修人员进行检修和维护。
2. 起重机的左行走轮存在严重磨损。
处理情况：计划在近期更换新的行走轮，并加强后续的维护工作。
三、自检结论本次起重机自检报告显示起重机整体运行状况良好，结构稳定，各部件功能正常，未发现严重安全隐患。
但仍存在部分问题需要进行维修和更换。
建议在日常使用中加强保养和维护工作，确保起重机的长期稳定运行。
附：自检照片（如有）注：本报告仅为起重机自检结果汇报，具体修复和维护工作需由专业人员进行处理。
以上为起重机自检报告，供参考。
如有其他需求或疑问，请及时联系本公司。
电动葫芦自检报告10电动葫芦自检报告产品型号:CD2T -9m 出厂编号:10120008自检项目要求结论运行范围内与建筑物及其它设备的最小间距应不小运行范围内障碍物符合于100mm 运轨道端部止挡及连接道轨端部止档不准有变形，破损等缺陷，其连接螺栓符合行螺栓或焊缝不得松动，采用焊接连接焊缝不得有裂纹。
道固定道轨的连接螺栓螺栓不得有松动符合轨道轨接头焊缝焊缝不得有裂纹等缺陷。
符合道轨与车轮踏面及轮缘接触处不得有局部异常变形道轨磨损符合及磨损。
滑轮滑轮槽不得有异常磨损，轮缘完整不得有损伤符合吊钩滑轮罩壳不得有损伤，挡轴板挡圈及销不得有松动，外观符合装钩口闭锁装置应动作正常。
置工作状态滑轮回转应平滑，灵活。
符合平外观滑轮不得有损伤，装配连接牢固。
符合衡墙板连接螺栓不得有松动。
符合轮车轮踏面和轮缘不得有异常的磨损和伤痕。
符合滑绳端固定状态钢丝绳各尾端固定应牢固可靠，不得有异常。
符合钢丝外观不得有扭结，灼伤，及明显的松散，绳上应有润滑油。
符合绳齿开式齿轮表面应定期加油脂，闭式齿轮应定期加机齿轮润滑状况符合轮油。
外观电缆不得有外伤，异常的弯曲或扭转、老化等缺陷。
符合电电缆与开关的连接不得有松动，中线环不得脱离滑缆装配装置符合道，支撑钢丝两端不得有松动。
运起升速度 5% m/min 。
8 行小车运行速度 20+15% m/min 20 机制动下滑量(额载) (<v/100) m/min 30 构运行距离 12m 静荷实验1.25Gn 无永久变形、裂纹、油漆剥落、连接松动或破坏。
符合动载实验1.1Gn 运行正常符合检验依据:JB/T1306—2008《电动葫芦》检验结论:合格2011-5-26河南省矿山起重机有限公司。
桥、门式起重机施工过程自检报告使用单位：施工单位：施工日期：工程性质新安装大修改造移装河南圣起机械集团有限公司:说明1、本报告适用于桥、门式起重机（以下简称起重机）的安装、改造、大修、移装工程施工过程记录。
专用的起重机中相同或类似的部分亦可参照使用。
2、检验依据《起重机械安装改造重大维修监督检验规则》TSGQ7016-2008《起重机械安全规程》GB6067《起重设备安装工程施工及验收规范》GB50278《电气装置施工及验收规范》GB50256《通用桥式起重机》GB/T14405《电动葫芦桥式起重机》JB/T3695设计文件及相关产品合同以上文件和标准均为现行有效版本3、此施工过程记录，当每个阶段自检完毕后，应提交监检员进行必要确认。
4、如起重机施工仅为局部改造或大修，则表1、表2、表3可针对施工内容作部分填写，并加以必要说明。
5、运行试验结束后，检验员应及时完成最终施工过程记录，并提交监检机构和施工单位存档。
6、所有表中的“检验结果”栏如有测量数据要求时应填写实测数据，无如数据要求时应采用“√”、“×”和“/”分别表示“合格”、“不合格”和“无此项”。
7、检验用仪器设备应完好并在计量检定期内。
8、检验员应对自检结果进行核对，对检测数据负责，施工单位对自检结果负责。
开式闭式地操遥控钢丝绳公称直径链条名义直径安全滑触线软电缆导电裸滑线电缆卷筒安全滑触线软电缆导电裸滑线露天室内有毒高温粉尘其他2、改造、大修施工主要核查已改造的结构件和更换零部件的相关资料，并加以说明。
检验员：年月日监检资料确认监检员：年月日注：“※”项主要针对新安装轨道要求表3.1通用桥式起重机组装前主要几何尺寸的检查记录名称及代号允许偏差（mm）简图测量结果（mm）主梁腹板的局部平面度主梁腹板不应有严重不平,其局部平面度，在离受压翼缘板H/3以内不大于0.7δ，其余区域不大于1.2δ。
起重机跨度S(m) S≤10 ±2主动侧：被动侧：S>10 ±[2+0.1×(S-10)]起重机跨度的相对差|S1-S2|5主梁上拱度F -0.1F～+0.4F 主动侧：被动侧：大车车轮水平偏斜tgφ机构工作级别M1 ≤0.0010M2～M4 ≤0.0008M5～M8 ≤0.0006桥架对角线的相对差|L1-L2|正轨箱形梁 5偏轨箱形梁单腹板和桁架梁10主梁旁弯度f正轨箱形梁S z/2000主动侧：被动侧：偏轨箱形梁、单腹板梁和桁架梁S≤19.5 5主动侧：被动侧：S>19.5 8名称及代号允许偏差（mm）简图测量结果（mm）同一端梁下大车车轮同位差2小车轨距K(m) 正轨箱形梁跨端±2跨中S≤19.5+1～+5S>19.5 +1～+7 偏轨箱形梁、单腹板梁、半偏轨箱形梁和桁架梁±3同一截面上小车轨道高低差cK≤2.0 3 2.0<K≤6.6 0.0015KK>6.6 10说明检验员：年月日监检资料确认监检员：年月日注：1、起重机跨度、跨度相对差、大车车轮水平偏斜、同一端梁下大车车轮同位差在组装大车运行机构时检查，其余在组装桥架时检查。
起重机安装自检报告编号：电动单梁起重机安装改造重大维修施工自检记录工程名称：设备名称：施工单位：施工起止日期：上海市机械工程学会物流工程专业委员会电动单梁起重机安装改造重大维修自检记录编号：施工单位安装改造维修许可证编号（或受理号）施工单位负责人施工单位联系人施工单位联系电话使用单位使用单位地址使用单位联系人使用单位联系电话使用单位邮政编码使用单位安全管理人员起重机械施工地点制造单位制造许可证编号（型式试验备案公告号）取证样机□是、□√否设备类别设备品种规格型号设备代码制造日期产品编号额定起重量T 跨度（工作幅度）m 起升高度m 起升速度m/min 工作级别施工类别（□√安装□移装□改造□重大维修）施工告知日期工作环境露天□；非露天□；有毒□；高温□；粉尘□；其它适用场合□检验结论（施工单位检验专用章）签发日期：年月日检验审核批准注:⒈本报告依据国家质检总局起重机械安装改造重大维修检验规则（TSG Q7016－2008 ）编制。
2.报告中定性项目符合要求的在“检验结果”栏打“√”，不符合要求的打“×”，并在“备注”栏写明具体情况，无此项的均打“／”表示。
应检的定量项目应填实测数据。
3. 标注为A 的项目为“停止点”，未经监检机构确认或者监检确认不合格，施工不得转入下道工序。
电动单梁起重机安装改造重大维修自检记录检验项目表序号检验项目及其内容类别检验结果索引文件是否在监检机构备案1 1 设备选型对照产品文件、合同，检查机械的选型与使用工况匹配情况是否符合法规和合同要求,防爆起重机上的安全保护装置、电气元件、照明器材等需要采用符合防爆要求的，是否采用防爆型。
A设备选型确认单No.1√22产品技术文件(1)产品设计文件（包括总图、主要受力结构件图、机械传动图和电气、液压系统原理图）A开箱检查记录No.3√3(2)产品质量合格证明、安装及其使用维护说明A 合格证复印件√开箱检查记录No.3√4 (3 )型式试验合格证明（按覆盖原则） A 型式试验合格证复印件√5 3安装改造维修资格(1)安装改造维修许可证 A安装改造维修许可证复印件√6 (2)安装改造重大维修告知书 A 安装改造重大维修告知书复印件√7 (3 )现场安装改造维修作业人员的资格证件 B 作业人员资格证√8 4 施工作业（工艺）文件，包括作业程序、技术要求、方法和措施等B 施工方案原件√95现场施工条件(1)基础验收证明 B安装基础验收合格确认单No.2√10 (2)安全距离和红色障碍灯 B 安全距离和红色障碍灯检查记录表No.4√11 (3)大车轨道安装检查 B 大车轨道安装检查记录表No.0√126部件施工前检验(1)主要零部件合格证、铭牌 B开箱检查记录No.3√13 (2) 安全保护装置合格证、铭牌、型式试验证明 B 开箱检查记录√14 (3)主要受力结构件主要几何尺寸 B 开箱检查记录No.3√157部件施工过程与施工后检验(1)主要受力结构件连接检查B主要受力结构件施工现场连接检查记录No.516 (2)施工后主要受力结构件的主要几何尺寸 B 各拼装记录No.6.1–No.6.1017 (3 )钢丝绳及其连接、吊具、滑轮组、卷筒 B 主要零部件及警示标志施工检查记录No.718 (4)安全警示标识 B电动单梁起重机安装改造重大维修自检记录检验项目表序号检验项目及其内容类别检验结果索引文件是否在监检机构备案198电气控制系统检验8.1 电气设备与控制系统 B电气与控制系统检验记录No.8208.2电气保护装置(1)接地保护 B21 (2)绝缘电阻 B 同上22 (3)短路保护 B 同上23 (4)失压保护 B 同上24 (5)零位保护 B 同上25 (6)过流（过载）保护 B 同上26 (7)供电电源断错相保护 B 同上279安全保护与防护置检验9.1制动器(1)工作制动器与安全制动器的设置 A 桥门式起重机安全保护与防护装置检验记录No.9√28 (2)制动器型式、制动性能A √29 (3)制动器推动器漏油现象A √30 (5)制动器调整 A 同上√319.2(1)起重量限制器设置 A 同上√32 (2)试验 A 同上√33 9.3 起升高度（下降深度）限位器 A 同上√34 9.5 运行机构行程限位器 A 同上√35 9.6 缓冲器和止挡装置 A 同上√36 9.7 应急断电开关 A 同上√37 9.8 连锁保护装置 A 同上38 9.11 防倾翻安全钩 B 同上/39 9.13 导电滑触线防护板 B 同上/40 9.16 防护罩、隔热装置 B 同上√4110性能验10.1空载试验(1)操纵机构、控制系统、安全防护装置动作A桥门式起重机试运转记录 No.10-1√42 (2)各机构动作A √43 10.2额定载荷试验(1)制动下滑量A √44 (2)挠度A √45 (3)主要零件A√4610.3静载荷试验(1)主要受力结构件A √47 (2)主要机构连接处A √48 (3)其他情况A √49 10.4动载荷试验(1)机构、零部件工作情况A √50(2)机构、结构件损坏情况A√电动单梁起重机设备选型确认单—No.1我单位对下列起重机对照产品文件、合同，确认其选型与使用工况相匹配，且符合相关法规的要求。
