Omega地震资料处理系统介绍资料

Omega 培训报告地震资料处理包括预处理、常规处理和特殊处理三个基本阶段。

其中预处理是把野外采集数据转换成计算机处理的格式；常规处理是针对地震数据做基本处理运算；特殊处理，即目标处理，是针对不同目的采取不同处理手段，如叠前深度偏移、子波处理、属性分析和反演等。

针对现场处理的要求，我们学习了预处理和常规处理。

1．预处理预处理包括数据解编、道编辑、野外静校正、建立野外观测系统、置道头、线性动校正、分频扫描以及能量谱等。

1）数据解编及格式转换把按时分道的数据记录方式变换成按道分时的数据记录方式，即共炮点记录。

在这个阶段数据要转换成本机格式，全部处理过程都用这个格式。

同时将起转换成通用格式（如SEG-Y格式）进行数据备份。

流程如下：2）道编辑将噪音道、带有瞬变噪音道、单频信号以及极性反转的道删除。

用手工剔除坏炮并且利用Omega处理软件特有的道头值识别法技术自动剔除某一范围值内的坏道和工业电干扰。

3）野外静校正对陆上资料，把所有道的炮点和接收点位置均校正到一个公共基准面上，以消除高程、低降速带和井深对旅行时间的影响。

单炮记录上初至不光滑，有效反射波同相轴不连续，存在严重的静校正问题。

实际处理过程中采用高程静校正，最大限度地解决静校正问题，提高资料的信噪比以及丰富高频信息，为后续处理打好基础，提高叠加质量。

静校正是利用高程或提供的静校正量，直接进行高频分量野外静校正。

4）建立野外观测系统把所有道的炮点和接收点位置坐标等测量信息都存储于道头中，以保证各道的正确叠加。

观测系统调整是通过线性动校正，对位置不准单炮的坐标进行反复调整，在调整中，先分别对横纵方向试出偏移量，而后通过自编程序将其投影到大地坐标系中，同时加入坐标库中，完成单炮坐标重新定位编辑观测系统示意图5）置道头、线性动校正。

置道头是把单炮记录加上道头字。

线性动校正是进行炮偏校正。

二者在一个模块中实现，在EDDI中检查线性动校正是否有偏点，如果有用START_TIME测出偏移量，并返回到观测系统中在炮偏文件OFF中输入偏移量，执行上述操作到无偏点为止。

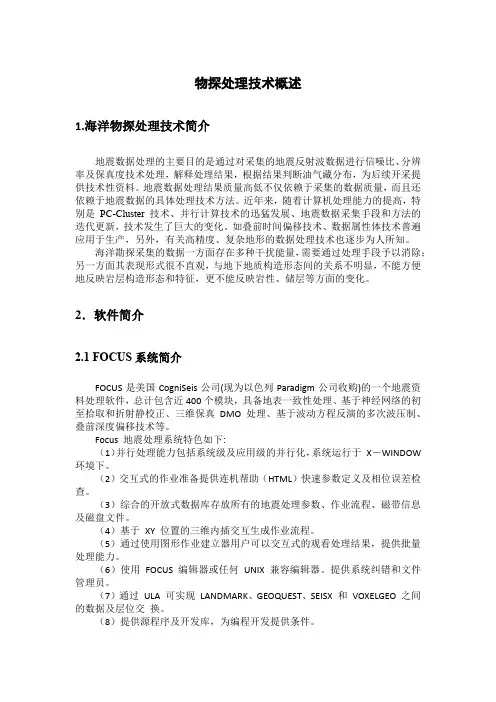

物探处理技术概述1.海洋物探处理技术简介地震数据处理的主要目的是通过对采集的地震反射波数据进行信噪比、分辨率及保真度技术处理，解释处理结果，根据结果判断油气藏分布，为后续开采提供技术性资料。

地震数据处理结果质量高低不仅依赖于采集的数据质量，而且还依赖于地震数据的具体处理技术方法。

近年来，随着计算机处理能力的提高，特别是PC-Cluster 技术、并行计算技术的迅猛发展、地震数据采集手段和方法的迭代更新，技术发生了巨大的变化。

如叠前时间偏移技术、数据属性体技术普遍应用于生产，另外，有关高精度、复杂地形的数据处理技术也逐步为人所知。

海洋勘探采集的数据一方面存在多种干扰能量，需要通过处理手段予以消除；另一方面其表现形式很不直观，与地下地质构造形态间的关系不明显，不能方便地反映岩层构造形态和特征，更不能反映岩性、储层等方面的变化。

2．软件简介2.1 FOCUS系统简介FOCUS是美国CogniSeis公司(现为以色列Paradigm公司收购)的一个地震资料处理软件，总计包含近400个模块，具备地表一致性处理、基于神经网络的初至拾取和折射静校正、三维保真DMO处理、基于波动方程反演的多次波压制、叠前深度偏移技术等。

Focus 地震处理系统特色如下:（1）并行处理能力包括系统级及应用级的并行化，系统运行于X－WINDOW 环境下。

（2）交互式的作业准备提供连机帮助（HTML）快速参数定义及相位误差检查。

（3）综合的开放式数据库存放所有的地震处理参数、作业流程、磁带信息及磁盘文件。

（4）基于XY 位置的三维内插交互生成作业流程。

（5）通过使用图形作业建立器用户可以交互式的观看处理结果，提供批量处理能力。

（6）使用FOCUS 编辑器或任何UNIX 兼容编辑器。

提供系统纠错和文件管理员。

（7）通过ULA 可实现LANDMARK、GEOQUEST、SEISX 和VOXELGEO 之间的数据及层位交换。

（8）提供源程序及开发库，为编程开发提供条件。

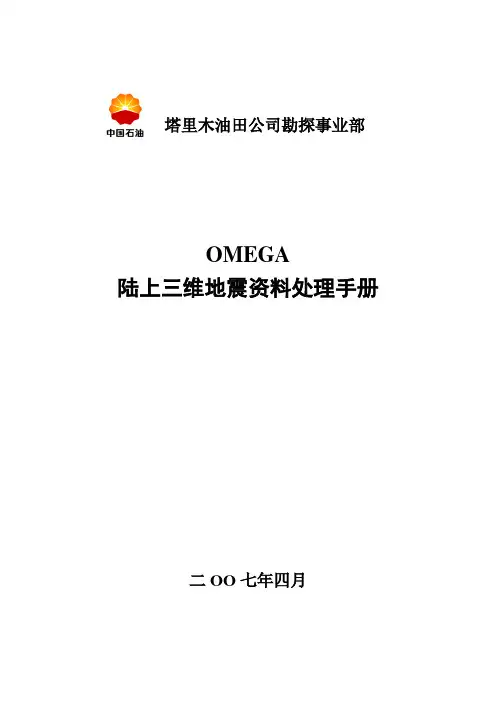

塔里木油田公司勘探事业部OMEGA陆上三维地震资料处理手册二OO七年四月目录O、引言 (1)一、OMEGA地震资料处理系统界面 (1)二、OMEGA三维地震资料处理流程举例 (3)2.1 解编磁带 (3)2.2 观测系统定义 (14)2.3 预处理（道头修改、网格定义、噪声压制、几何扩散补偿） (25)2.4 地表一致性振幅补偿和地表一致性反褶积 (40)2.5 预测反褶积 (69)2.6 抽CMP道集 (76)2.7 预叠加获取面元属性 (81)2.8 速度分析 (88)2.9 速度内插 (126)2.10 第一次剩余静校正 (133)2.11 二次速度分析 (192)2.12 第二次剩余静校正（+叠加） (205)2.13 叠后时间偏移 (223)三、处理剖面对比显示 (260)OMEGA陆上三维地震资料处理O、引言O、引言Omega地震资料处理系统由西方地球物理公司研究开发，其功能强大，各种功能模块较为齐全，但是参数设置极其繁多，模块搭配，参数设置的原则及技巧更是难以灵活掌握，对初学者来说是非常头痛的事情。

鉴于目前除了Omega 自带的说明书之外（该说明书还不能导出到PC机里），不管是在网上还是在其他地方有关Omega处理系统的学习资料几乎不能找到，因此编写本手册。

通过三维处理实例简单介绍了Omega三维地震资料处理流程，常用处理模块及其参数设置。

主要目的是在以后遗忘之时作为唤醒记忆之用，亦可供初学者参考，特别是其中好些参数设置可直接照搬，以期达到事半功倍之效。

一、OMEGA地震资料处理系统运行界面其中常用的有：项目管理器作业流程编辑多步作业编辑地震数据加载与显示交互速度分析观测系统质量控制网格显示作业运行分布情况显示查看数据信息（ID头、历史和道头）地震数据属性显示质量控制图形显示二、OMEGA三维地震资料处理流程举例下面以处理TZ54井南第30束线地震资料为例说明Omega三维地震资料处理流程。

如题，相信了解地震资料处理的人应该对下面这几家公司跟他们的产品并不陌生吧？在这里尤其要提到中国自己的石油地球物理勘探公司—东方地球物理公司及他们自主研发的地震资料处理软件GRISYS/GEOEAST，尽管该系列软件还存在着一些不足之处有待改进，但作为中国唯一一款大型地震资料处理软件，其打破国际技术封锁，帮助中国石油勘探企业进军国际市场的意义是不言而喻的。

相信对于未来的石油物探工作者来说，这些软件会成为你们工作中的重要工具！
OMEGA 美国西方地球物理公司（WesternGeco）
GeoCluster 法国地球物理维里达斯公司（CGGVeritas)
ProMAX 美国兰德马克绘图国际公司(LandMark)
Focus/GeoDepth 以色列帕拉代姆地球物理公司(Paradigm)
GRISYS/GEOEAST 中国石油东方地球物理公司(BGP)。

OMEGA处理系统数据实验选取了能代表该工区处理效果的（从左到右依次）IDENT_NUM=42,43,45,46，四个单炮记录（IDENT_NUM=44是废炮），（原始为5s记录，但这里只显示到3s）可以看出该工区资料品质较好，存在的干扰波主要是：线性面波干扰，随机干扰，50HZ工业干扰，和异常振幅。

其中面波能量较大，是单炮记录的主要能量，而炮间也存在能量不均衡的问题。

IDENT_NUM=42 IDENT_NUM=43 IDENT_NUM=45 IDENT_NUM=42图1，原始单炮记录第一步：层析静校正（TOMO）IDENT_NUM=42 IDENT_NUM=43 IDENT_NUM=45 IDENT_NUM=42图2 对图1做层析静校正静校正效果较好。

2．速度分析，动校正，初叠加。

获得了一个不是很严格的动校速度，用来进行几何扩散补偿和开时窗等（叠加图在最后）3．几何扩散补偿：IDENT_NUM=42 IDENT_NUM=43 IDENT_NUM=45 IDENT_NUM=42图3。

对图2做几何扩散补偿（未应用静校正）个人感觉效果不是很好，深层下面的同相轴不是很明显，只有IDENT_NUM=42有一点点效果。

但这已经是能调出的最好效果。

特别是IDENT_NUM=43 那一炮，效果还不如不做几何扩散补偿但经地表一致性振幅补偿之后深部的同相轴会显露出来。

4．去噪-AAA异常振幅衰减IDENT_NUM=42 IDENT_NUM=43 IDENT_NUM=45 IDENT_NUM=42图4，对图3做异常振幅衰减IDENT_NUM=42 IDENT_NUM=43 IDENT_NUM=45 IDENT_NUM=42图5，被衰减掉的异常振幅（图3减图4）AAA异常振幅衰减效果比较明显，在IDENT_NUM=42中的50HZ工业干扰也被当成异常振幅衰减掉，（和周围振幅比起来的确是较大的振幅），因此后面不用做单一频率去噪。

第二部分：物探院实习一实习目的及意义 (2)二实习任务的分配 (2)三处理软件Omega的介绍 (2)四数据处理过程 (7)第一周：创建观测系统 (7)第二周：预处理 (14)第三周：速度谱 (18)第四周：偏移 (20)五实习总结 (24)六致谢 (24)一实习目的及意义（1）加强对课程的学习，加强理论与实际结合的能力，对处理软件系统、数据的地质地球物理处理过程等有基本的认识和掌握，熟悉处理流程以及实习报告编写等过程。

（2）了解地震处理的工作方法；培养实验技能及对分析和解决实际问题的能力；掌握处理软件工作原理，并学会操作和使用；掌握各方法的基本数据分析和处理技能。

（3）通过实际处理实践环节的训练，巩固和加深对理论知识的理解，了解并培养进行地震处理工作的基本能力。

（4）培养学生的实际操作和计算技能以及综合分析问题的独立工作能力。

（5）每次实习都有更多的交流和合作，是非常好的培养同学老师之间感情的机会，也是培养自己合作能力的好机会。

二实习任务的分配在本次实习之前我们先进行了《地震数据处理方法的课程设计》，通过此次课程设计，即对处理的每一种方法进行编程实现，从而我们对地震资料处理的基本原理有了个更深刻的认识，是所学课程的巩固和提高。

随后我们去物探院学习了一个月处理软件omega的操作，通过这一个月的训练我们对处理流程有了整体的概念，看到了每个处理步骤的作用效果，也知道了他们之间的联系。

我们组的成员也能用omega跑完整个处理流程了，我认为这是我们非常大的收获。

三处理软件Omega的介绍omega软件是在linux系统下执行的，右键打开一个窗口，输入omega 2800extp&，打开omega软件。

然后用omega软件进行数据处理。

第三次速度分析区域异常噪音压制叠后处理叠前时间偏移流程纯波、成果第三次速度分析区域异常噪音压制建立探区，加载数据完成后对数据进行处理，每一个处理步骤都由不同的处理流程实现，然后作为作业提交，运行作业，在此过程中可以查看作业运行到流程中的那一步了，运行完成后如果错误也可以查看错在了哪一步，正确运行完后可以查看成果图（如QC Viewer），与前一步结果进行比较，进而分析处理效果。
