20套电力电子技术选择填空题和答案

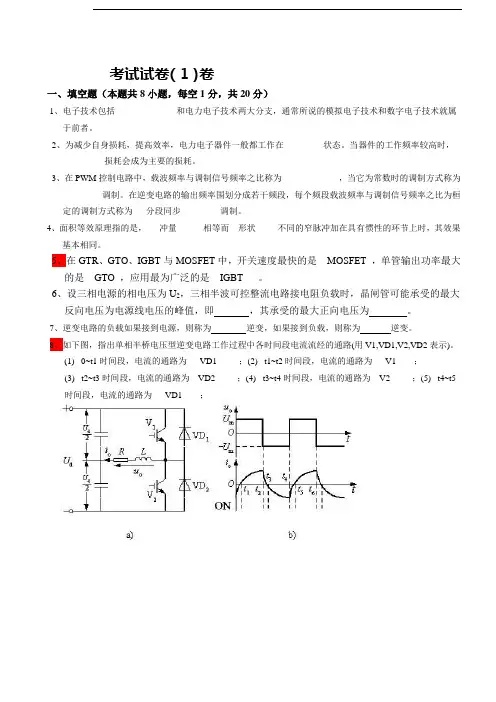

考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM 控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制。

4、面积等效原理指的是，___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR 、GTO 、IGBT 与MOSFET 中，开关速度最快的是__MOSFET_，单管输出功率最大的是__GTO_，应用最为广泛的是__IGBT___。

6、设三相电源的相电压为U 2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即 ，其承受的最大正向电压为 。

7、逆变电路的负载如果接到电源，则称为 逆变，如果接到负载，则称为 逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为___VD1_____；(2) t1~t2时间段内，电流的通路为___V1____；(3) t2~t3时间段内，电流的通路为__VD2_____；(4) t3~t4时间段内，电流的通路为__V2_____；(5) t4~t5时间段内，电流的通路为___VD1____；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（B ）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（ C ）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。

A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。

A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。

A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。

答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。

答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。

答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。

答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。

答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。

答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。

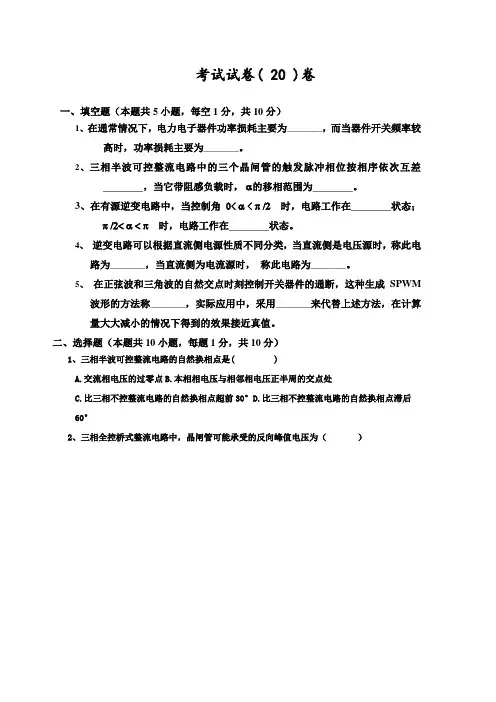

考试试卷( 20 )卷一、填空题（本题共5小题，每空1分，共10分）1、在通常情况下，电力电子器件功率损耗主要为________，而当器件开关频率较高时，功率损耗主要为________。

2、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________，当它带阻感负载时， α的移相范围为________。

3、在有源逆变电路中，当控制角0< α < π /2时，电路工作在________状态；π /2< α < π时，电路工作在________状态。

4、逆变电路可以根据直流侧电源性质不同分类，当直流侧是电压源时，称此电路为________，当直流侧为电流源时，称此电路为________。

5、在正弦波和三角波的自然交点时刻控制开关器件的通断，这种生成SPWM波形的方法称________，实际应用中，采用________来代替上述方法，在计算量大大减小的情况下得到的效果接近真值。

二、选择题（本题共10小题，每题1分，共10分）1、三相半波可控整流电路的自然换相点是( )A.交流相电压的过零点B.本相相电压与相邻相电压正半周的交点处C.比三相不控整流电路的自然换相点超前30°D.比三相不控整流电路的自然换相点滞后60°2、三相全控桥式整流电路中，晶闸管可能承受的反向峰值电压为（）A.U2B.U2C.2U2D.U23、已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A、减小至维持电流以下B、减小至擎住电流以下C、减小至门极触发电流以下D、减小至5A以下4、三相全控桥式整流电路带电阻负载，当触发角α=0º时，输出的负载电压平均值为（）。

A、0.45U2；B、0.9U2；C、1.17U2； D、2.34U2；5、为限制功率晶体管的饱和深度，减少存储时间，恒流驱动电路经常采用（）.A、du/dt抑制电路B、抗饱和电路C、di/dt抑制电路D、吸收电路6、α为度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

电力电子技术测试题（附答案）一、选择题（每题5分，共25分）1. 以下哪个器件不属于电力电子器件？A. 晶闸管B. 绝缘栅双极型晶体管（IGBT）C. 金属氧化物半导体场效应晶体管（MOSFET）D. 二极管答案：D2. 以下哪个拓扑结构不属于电力电子变换器？A. 桥式变换器B. 半桥式变换器C. 推挽式变换器D. 环形变换器答案：D3. 以下哪个参数不是衡量电力电子器件性能的重要参数？A. 通态电阻B. 开关时间C. 阻断电压D. 热阻答案：D4. 以下哪个器件主要用于电力电子装置中的无级变速？A. 变频器B. 整流器C. 逆变器D. 稳压器答案：A5. 以下哪个不属于电力电子技术的应用领域？A. 电力系统B. 交通运输C. 工业控制D. 通信系统答案：D二、填空题（每题5分，共25分）1. 绝缘栅双极型晶体管（IGBT）是由_________和_________组成的复合器件。

答案：MOSFET，双极型晶体管2. 电力电子技术的核心是_________和_________。

答案：电力电子器件，电力电子电路3. 晶闸管是一种_________控制的_________器件。

答案：电压，四层三端4. 桥式变换器由_________个晶闸管或IGBT组成。

答案：45. 电力电子装置的性能指标主要包括_________、_________、_________和_________。

答案：效率，稳定性，可靠性，可维护性三、简答题（每题10分，共30分）1. 请简要说明电力电子器件的工作原理及特点。

答案：电力电子器件是实现电力电子变换的关键部件，其主要工作原理是利用半导体材料的PN结和载流子导电特性实现电能的转换和控制。

电力电子器件具有以下特点：（1）体积小、重量轻：采用半导体材料制作，便于实现集成化和模块化；（2）效率高：开关速度快，损耗小；（3）控制性能好：响应时间快，易于实现自动化控制；（4）可靠性高：寿命长，故障率低；（5）节能环保：有利于提高能源利用率，减少环境污染。

一、选择题1. 电力电子技术的主要研究对象是什么？A. 电力系统B. 电子电路C. 功率半导体器件及其应用D. 电力设备和控制系统答案：C2. 以下哪种器件不属于电力电子器件？A. 晶闸管B. MOSFETC. 晶体管D. 线圈答案：D3. 在电力电子技术中，以下哪个不是一种电力变换方式？A. 电压变换B. 电流变换C. 频率变换D. 波形变换答案：D4. 下列哪种电力电子变换器可以实现直流电压的升降？A. 逆变器B. 整流器C. 直流变换器D. 交交变频器答案：C5. 电力电子技术中的“开关频率”指的是什么？A. 电路中电流的频率B. 电路中电压的频率C. 功率开关动作的频率D. 输出电压或电流的频率答案：C二、填空题1. 电力电子技术是利用_________对电能进行_________的技术。

答案：功率半导体器件；高效变换2. 电力电子技术中常用的功率半导体器件有_________、_________和_________。

答案：晶闸管；MOSFET；GTO3. 电力电子技术中的“硬开关”和“软开关”技术主要针对_________。

答案：开关过程三、判断题1. 电力电子技术只应用于工业领域，与日常生活无关。

（）答案：错误2. 电力电子技术中的整流器可以将交流电转换为直流电。

（）答案：正确3. 电力电子技术中的逆变器只能将直流电转换为交流电。

（）答案：错误4. 电力电子技术中的变频器可以实现交流电的频率变换。

（）答案：正确四、简答题1. 简述电力电子技术在电力系统中的应用。

答案：电力电子技术在电力系统中的应用非常广泛，主要包括以下几个方面：- 交流-直流变换：如太阳能光伏发电、风力发电等新能源的并网；- 直流-直流变换：如电动汽车充电、电力电子设备供电等；- 交流-交流变换：如变频调速、电力电子补偿等。

2. 简述电力电子技术中的功率半导体器件的特点。

答案：电力电子技术中的功率半导体器件具有以下特点：- 高开关速度：能够快速实现电路的通断；- 高导通电压：能够在高电压下工作；- 高导通电流：能够在大电流下工作；- 高功率密度：能够在有限的体积内实现高功率输出。

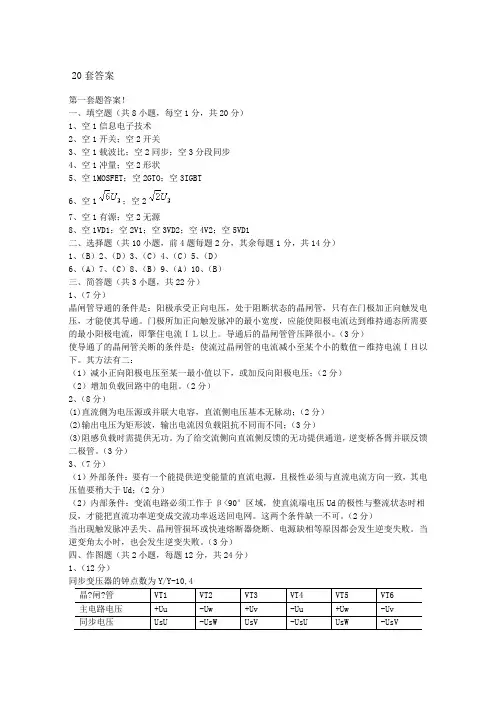

20套答案第一套题答案！一、填空题（共8小题，每空1分，共20分）1、空1信息电子技术2、空1开关；空2开关3、空1载波比；空2同步；空3分段同步4、空1冲量；空2形状5、空1MOSFET；空2GTO；空3IGBT6、空1；空27、空1有源；空2无源8、空1VD1；空2V1；空3VD2；空4V2；空5VD1二、选择题（共10小题，前4题每题2分，其余每题1分，共14分）1、（B）2、（D）3、（C）4、（C）5、（D）6、（A）7、（C）8、（B）9、（A）10、（B）三、简答题（共3小题，共22分）1、（7分）晶闸管导通的条件是：阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。

门极所加正向触发脉冲的最小宽度，应能使阳极电流达到维持通态所需要的最小阳极电流，即擎住电流ＩＬ以上。

导通后的晶闸管管压降很小。

（3分）使导通了的晶闸管关断的条件是：使流过晶闸管的电流减小至某个小的数值－维持电流ＩＨ以下。

其方法有二：（1）减小正向阳极电压至某一最小值以下，或加反向阳极电压；（2分）（2）增加负载回路中的电阻。

（2分）2、（8分）(1)直流侧为电压源或并联大电容，直流侧电压基本无脉动；（2分）(2)输出电压为矩形波，输出电流因负载阻抗不同而不同；（3分）(3)阻感负载时需提供无功。

为了给交流侧向直流侧反馈的无功提供通道，逆变桥各臂并联反馈二极管。

（3分）3、（7分）（1）外部条件：要有一个能提供逆变能量的直流电源，且极性必须与直流电流方向一致，其电压值要稍大于Ud；（2分）（2）内部条件：变流电路必须工作于β<90°区域，使直流端电压Ud的极性与整流状态时相反，才能把直流功率逆变成交流功率返送回电网。

这两个条件缺一不可。

（2分）当出现触发脉冲丢失、晶闸管损坏或快速熔断器烧断、电源缺相等原因都会发生逆变失败。

当逆变角太小时，也会发生逆变失败。

（3分）四、作图题（共2小题，每题12分，共24分）1、（12分）同步变压器的钟点数为Y/Y-10,42、（12分）五、计算题（共1小题，20分）1、(1)(a)Ud=α=×220×cos600=99V?（1分）Id=Ud/R=99/4=（1分）I2=Id=（1分）IdVT=1800/3600×Id=2=（1分）IVT=（2分）（b）波形如图1所示（3分）（2）（a）Ud=（1+cosα）/2=×220×（1+cos600）/2=（1分）Id=Ud/R=4=?IdVT=（1800-α）/3600×Id=（1800-600）/3600×=（1分）（1分）（2分）IdVD=2α/3600×Id=2×600/3600×=（1分）（2分）（b）波形如图2所示（3分）图1??波形图图2波形图试卷参考答案及评分标准(2卷)一、填空题：（本题共6小题，每空1分，共15分）1、空1GTR；空2IGBT2、空1基波电流相移；空2电流波形畸变3、空1均压4、空12~45、空1交流变直流；空2直流变交流；空3直流变直流；空4交流变交流6、空1V1；空2VD1；空3V2；空4VD2；空5第2二、选择题：（本题共11小题，9，10，11小题每题2分，其余每题1分，共14分）1、（D）2、（A）3、（B）4、（C）5、（D）6、（B）7、（C）8、（C）9、（D）10、（B）11、（C）三、简答题：（本题共4小题，共30分）1、（7分）答：(1)直流侧为电压源或并联大电容，直流侧电压基本无脉动；（2分）(2)输出电压为矩形波，输出电流因负载阻抗不同而不同；（3分） (3)阻感负载时需提供无功。

考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率围划分成若干频段，每个频段载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制。

4、面积等效原理指的是，___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是__MOSFET_，单管输出功率最大的是__GTO_，应用最为广泛的是__IGBT___。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段，电流的通路为___VD1_____；(2) t1~t2时间段，电流的通路为___V1____；(3) t2~t3时间段，电流的通路为__VD2_____；(4) t3~t4时间段，电流的通路为__V2_____；(5) t4~t5时间段，电流的通路为___VD1____；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（B ）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（ C ）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段，有（）晶闸管导通。

考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM 控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制。

4、面积等效原理指的是，___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR 、GTO 、IGBT 与MOSFET 中，开关速度最快的是__MOSFET_，单管输出功率最大的是__GTO_，应用最为广泛的是__IGBT___。

6、设三相电源的相电压为U 2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即 ，其承受的最大正向电压为 。

7、逆变电路的负载如果接到电源，则称为 逆变，如果接到负载，则称为 逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为___VD1_____；(2) t1~t2时间段内，电流的通路为___V1____；(3) t2~t3时间段内，电流的通路为__VD2_____；(4) t3~t4时间段内，电流的通路为__V2_____；(5) t4~t5时间段内，电流的通路为___VD1____；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（B ）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（ C ）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

20套答案第一套题答案！一、填空题〔共8小题，每空1分，共20分〕1、空1 信息电子技术2、空1 开关；空2 开关3、空1 载波比；空2 同步；空3 分段同步4、空1 冲量；空2 形状5、空1 MOSFET；空2 GTO；空3 IGBT6、空1 ；空27、空1 有源；空2 无源8、空1 VD1；空2 V1；空3 VD2；空4 V2；空5 VD1二、选择题〔共10小题，前4题每题2分，其余每题1分，共14分〕1、〔B〕2、〔D〕3、〔C〕4、〔C〕5、〔D〕6、〔A〕7、〔C〕8、〔B〕9、〔A〕10、〔B〕三、简答题〔共3 小题，共22分〕1、〔7分〕晶闸管导通的条件是：阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。

门极所加正向触发脉冲的最小宽度，应能使阳极电流到达维持通态所需要的最小阳极电流，即擎住电流ＩＬ以上。

导通后的晶闸管管压降很小。

〔3分〕使导通了的晶闸管关断的条件是：使流过晶闸管的电流减小至某个小的数值－维持电流ＩＨ以下。

其方法有二：〔1〕减小正向阳极电压至某一最小值以下，或加反向阳极电压；〔2分〕〔2〕增加负载回路中的电阻。

〔2分〕2、〔8分〕(1) 直流侧为电压源或并联大电容，直流侧电压基本无脉动；〔2分〕(2) 输出电压为矩形波，输出电流因负载阻抗不同而不同；〔3分〕(3) 阻感负载时需提供无功。

为了给交流侧向直流侧反馈的无功提供通道，逆变桥各臂并联反馈二极管。

〔3分〕3、〔7分〕〔1〕外部条件：要有一个能提供逆变能量的直流电源，且极性必须与直流电流方向一致，其电压值要稍大于Ud；〔2分〕〔2〕内部条件：变流电路必须工作于β<90°区域，使直流端电压Ud的极性与整流状态时相反，才能把直流功率逆变成交流功率返送回电网。

这两个条件缺一不可。

〔2分〕当出现触发脉冲丧失、晶闸管损坏或快速熔断器烧断、电源缺相等原因都会发生逆变失败。

当逆变角太小时，也会发生逆变失败。

一、选择题1. 电力电子技术中，下列哪种器件属于功率半导体器件？A. 晶体管B. 晶闸管C. 电阻D. 电容答案：B2. 下列哪种变换器属于直流变换器？A. 逆变器B. 整流器C. 交交变频器D. 交流-交流变换器答案：B3. 电力电子技术中，下列哪种控制方式属于开环控制？A. 比例控制B. 比例-积分控制C. 比例-积分-微分控制D. 电流控制答案：A4. 下列哪种电路属于三相桥式整流电路？A. 单相桥式整流电路B. 双相桥式整流电路C. 三相桥式整流电路D. 交交变频电路答案：C5. 电力电子技术中，下列哪种器件可以实现交流-交流变换？A. 晶闸管B. 晶体管C. MOSFETD. GTO答案：A二、填空题1. 电力电子技术是利用_________对电能进行高效变换的一种技术。

答案：功率半导体器件2. 电力电子变换器主要有_________、_________、_________和_________四种类型。

答案：整流器、逆变器、直流变换器、交交变频器3. 电力电子技术中，_________控制方式属于开环控制。

答案：比例4. 电力电子技术中，_________电路属于三相桥式整流电路。

答案：三相桥式5. 电力电子技术中，_________器件可以实现交流-交流变换。

答案：晶闸管三、判断题1. 电力电子技术中，晶体管属于功率半导体器件。

（）答案：错误2. 电力电子变换器中的整流器可以将交流电转换为直流电。

（）答案：正确3. 电力电子技术中，比例-积分控制属于开环控制。

（）答案：错误4. 电力电子技术中，三相桥式整流电路可以输出三相交流电。

（）答案：错误5. 电力电子技术中，GTO器件可以实现交流-交流变换。

（）答案：正确四、简答题1. 简述电力电子技术的应用领域。

答案：电力电子技术在电力、电子、自动化、新能源等领域有广泛的应用，如：电力系统中的电能变换、电力电子设备中的功率控制、新能源发电系统中的并网控制等。

考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制。

4、面积等效原理指的是，___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是__MOSFET_，单管输出功率最大的是__GTO_，应用最为广泛的是__IGBT___。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1)0~t1时间段内，电流的通路为___VD1_____；(2)t1~t2时间段内，电流的通路为___V1____；(3)t2~t3时间段内，电流的通路为__VD2_____；(4)t3~t4时间段内，电流的通路为__V2_____；(5)t4~t5时间段内，电流的通路为___VD1____；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（B ）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（ C ）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。

4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

电力电子技术试题及答案# 电力电子技术试题及答案## 一、选择题1. 电力电子技术主要应用于哪些领域？- A. 工业控制- B. 电力系统- C. 家用电器- D. 所有以上答案：D2. 以下哪个不是电力电子器件？- A. 晶闸管- B. 绝缘栅双极晶体管（IGBT）- C. 继电器- D. 功率模块答案：C3. 电力电子变换器的基本功能是什么？- A. 电能的产生- B. 电能的转换- C. 电能的储存- D. 电能的传输答案：B## 二、填空题1. 电力电子技术中的PWM控制方式是指______脉冲宽度调制。

答案：脉宽2. 电力电子变换器的输出波形可以通过______来改善。

答案：滤波器3. 在电力电子系统中，软开关技术可以减少______损耗。

答案：开关## 三、简答题1. 简述电力电子技术在新能源领域的应用。

答案：电力电子技术在新能源领域的应用主要包括太阳能光伏发电、风力发电等。

在这些系统中，电力电子变换器用于将不稳定的直流电转换为稳定的交流电，以满足电网的要求。

此外，电力电子技术还用于能量存储系统，如电池管理系统，以提高能源的利用效率。

2. 解释什么是电力电子变换器的效率，并说明影响其效率的因素。

答案：电力电子变换器的效率是指输入功率与输出功率的比值。

它反映了变换器在转换过程中能量损失的程度。

影响电力电子变换器效率的因素包括器件本身的导通损耗和开关损耗、电路设计、控制策略、散热条件等。

## 四、计算题1. 假设有一个单相全桥整流电路，输入电压为220V（有效值），负载为纯电阻性，求输出直流电压的平均值。

答案：单相全桥整流电路的输出直流电压平均值可以通过以下公式计算： \[ V_{DC} = \frac{2V_m}{\pi} \]其中 \( V_m \) 是输入电压的最大值，对于有效值为220V的交流电，其最大值为 \( V_m = \sqrt{2} \times 220V \)。

\[ V_{DC} = \frac{2 \times \sqrt{2} \times 220V}{\pi}\approx 309V \]2. 如果上述电路的负载不是纯电阻性的，而是一个感性负载，其电感L为10mH，求电路在负载短路时的短路电流。

. . . 考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括、电子技术包括_______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在、为减少自身损耗，提高效率，电力电子器件一般都工作在___________________________状态。

当器件的工作频率较高时，状态。

当器件的工作频率较高时，状态。

当器件的工作频率较高时，____开关开关_____________________损耗会成为主要的损耗。

损耗会成为主要的损耗。

3、在PWM 控制电路中，载波频率与调制信号频率之比称为控制电路中，载波频率与调制信号频率之比称为_______________________________________，当它为常数时的调制方式称为，当它为常数时的调制方式称为__________同步同步同步____________调制。

在逆变电路的输出频率围划分成若干频段，每个频段载波频率与调制信号频率之比调制。

在逆变电路的输出频率围划分成若干频段，每个频段载波频率与调制信号频率之比为桓定的调制方式称为为桓定的调制方式称为____________________________________调制。

调制。

4、面积等效原理指的是，__________________相等而相等而相等而_____________________不同的窄脉冲加在具有惯性的环节上时，不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR GTR、、GTO GTO、、IGBT 与MOSFET 中，开关速度最快的是中，开关速度最快的是___________________________，单管输出功率最大的是，单管输出功率最大的是__________________________，应用最为广泛的是，应用最为广泛的是，应用最为广泛的是_________________________________。

一、选择题（每题2分，共20分）1. 电力电子器件在电路中主要工作在哪种状态？A. 持续导通B. 持续截止C. 开关状态D. 线性状态2. 电力电子器件的功率损耗主要包括哪两种？A. 通态损耗和开关损耗B. 热损耗和电磁损耗C. 传导损耗和辐射损耗D. 稳态损耗和暂态损耗3. 电力电子器件组成的系统通常包括哪三部分？A. 控制电路、驱动电路、主电路B. 电源电路、负载电路、保护电路C. 输入电路、输出电路、反馈电路D. 交流电路、直流电路、混合电路4. 电力二极管的工作特性可概括为？A. 承受正向电压导通，承受反相电压截止B. 承受正向电压截止，承受反相电压导通C. 只承受正向电压，不承受反向电压D. 只承受反向电压，不承受正向电压5. 肖特基二极管的开关损耗与快恢复二极管相比？A. 大于B. 小于C. 相等D. 无法比较6. 晶闸管的基本工作特性可概括为？A. 正向电压门极有触发则导通，反向电压则截止B. 正向电压门极无触发则导通，反向电压则截止C. 反向电压门极有触发则导通，正向电压则截止D. 正向电压门极有触发则截止，反向电压则导通7. 晶闸管的维持电流IH与擎住电流I的关系是？A. IH大于IB. IH小于IC. IH等于ID. 无法确定8. 晶闸管断态不重复电压UDSM与转折电压Ubo的关系是？A. UDSM大于UboB. UDSM小于UboC. UDSM等于UboD. 无法确定9. 逆导晶闸管是将二极管与晶闸管如何连接？A. 正并联B. 反并联C. 串联D. 并联10. MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域的关系是？A. 完全相同B. 部分相同C. 不相同D. 无法确定二、填空题（每题2分，共10分）1. 电力电子器件通常工作在________状态。

2. 电力电子器件功率损耗主要包括________和________。

3. 电力电子器件组成的系统通常包括________、________和________。

考试试卷( 20 )卷一、填空题（本题共5小题，每空1分，共10分）1、在通常情况下，电力电子器件功率损耗主要为________，而当器件开关频率较高时，功率损耗主要为________。

2、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________，当它带阻感负载时，的移相围为________。

3、在有源逆变电路中，当控制角0<<时，电路工作在________状态；时，电路工作在________状态。

4、逆变电路可以根据直流侧电源性质不同分类，当直流侧是电压源时，称此电路为________，当直流侧为电流源时，称此电路为________。

5、在正弦波和三角波的自然交点时刻控制开关器件的通断，这种生成SPWM波形的方法称________，实际应用中，采用________来代替上述方法，在计算量大大减小的情况下得到的效果接近真值。

二、选择题（本题共10小题，每题1分，共10分）1、三相半波可控整流电路的自然换相点是( )A.交流相电压的过零点B.本相相电压与相邻相电压正半周的交点处C.比三相不控整流电路的自然换相点超前30°D.比三相不控整流电路的自然换相点滞后60°2、三相全控桥式整流电路中，晶闸管可能承受的反向峰值电压为（）A.U2B.U2C.2U2D.U23、已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A、减小至维持电流以下B、减小至擎住电流以下C、减小至门极触发电流以下D、减小至5A以下4、三相全控桥式整流电路带电阻负载，当触发角α=0º时，输出的负载电压平均值为（）。

A、0.45U2； B、0.9U2； C、1.17U2；D、2.34U2；5、为限制功率晶体管的饱和深度，减少存储时间，恒流驱动电路经常采用（）.A、du/dt抑制电路B、抗饱和电路C、di/dt抑制电路D、吸收电路6、α为度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

电力电子技术试题20套及答案考试试卷 1 卷一填空题本题共8小题每空1分共20分1电子技术包括______________和电力电子技术两大分支通常所说的模拟电子技术和数字电子技术就属于前者2为减少自身损耗提高效率电力电子器件一般都工作在_________状态当器件的工作频率较高时_________损耗会成为主要的损耗3在PWM控制电路中载波频率与调制信号频率之比称为_____________当它为常数时的调制方式称为_________调制在逆变电路的输出频率范围划分成若干频段每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制4面积等效原理指的是_________相等而_______不同的窄脉冲加在具有惯性的环节上时其效果基本相同5在GTRGTOIGBT与MOSFET中开关速度最快的是_________单管输出功率最大的是_____________应用最为广泛的是___________6设三相电源的相电压为U2三相半波可控整流电路接电阻负载时晶闸管可能承受的最大反向电压为电源线电压的峰值即其承受的最大正向电压为7逆变电路的负载如果接到电源则称为逆变如果接到负载则称为逆变8如下图指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路用V1VD1V2VD2表示 1 0t1时间段内电流的通路为________ 2 t1t2时间段内电流的通路为_______3 t2t3时间段内电流的通路为_______4 t3t4时间段内电流的通路为_______ 5 t4t5时间段内电流的通路为_______二选择题本题共10小题前4题每题2分其余每题1分共14分1单相桥式PWM逆变电路如下图单极性调制工作时在电压的正半周是AV1与V4导通V2与V3关断BV1常通V2常断V3与V4交替通断CV1与V4关断V2与V3导通DV1常断V2常通V3与V4交替通断2对于单相交流调压电路下面说法错误的是A晶闸管的触发角大于电路的功率因素角时晶闸管的导通角小于180度B晶闸管的触发角小于电路的功率因素角时必须加宽脉冲或脉冲列触发电路才能正常工作C晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时晶闸管的导通角为180度D晶闸管的触发角等于电路的功率因素角时晶闸管的导通角不为180度3在三相三线交流调压电路中输出电压的波形如下图所示在t1t2时间段内有晶闸管导通A1个 B2个 C3个 D4个4对于单相交交变频电路如下图在t1t2时间段内P组晶闸管变流装置与N 组晶闸管变流装置的工作状态是AP组阻断N组整流 BP组阻断N组逆变CN组阻断P组整流 DN组阻断P组逆变5电阻性负载三相半波可控整流电路中控制角的范围是A30°～150 B0°～120° C15°～125° D0°～150°6桓流驱动电路中加速电容C的作用是A加快功率晶体管的开通 B延缓功率晶体管的关断C加深功率晶体管的饱和深度 D保护器件7直流斩波电路是一种变换电路AACAC BDCACCDCDC DACDC8为限制功率晶体管的饱和深度减少存储时间桓流驱动电路经常采用Adudt抑制电路 B抗饱和电路Cdidt抑制电路 D吸收电路9已经导通的晶闸管的可被关断的条件是流过晶闸管的电流A减小至维持电流以下 B减小至擎住电流以下C减小至门极触发电流以下 D减小至5A以下10IGBT是一个复合型的器件它是AGTR驱动的MOSFET BMOSFET驱动的GTRCMOSFET驱动的晶闸管 DMOSFET驱动的GTO三简答题共3小题22分1简述晶闸管导通的条件与关断条件7分2电压型逆变电路的主要特点是什么8分3简述实现有源逆变的基本条件并指出至少两种引起有源逆变失败的原因7分四作图题共 2 小题每题12分共24分1三相全控桥阻感负载主回路整流变压器的接法是Dy5采用NPN管的锯齿波触发器要求在整流与逆变状态运行同步变压器二侧电压经R-C滤波器滤波后滞后角为30°接到触发电路同步变压器的的接法为YY-104接法如下图所示选择晶闸管的同步电压要给出分析过程分析依据晶闸管VT1 VT2 VT3 VT4 VT5 VT6 主电路电压Uu -Uw Uv -Uu Uw-Uv 同步电压2电路与波形如图所示1若在t1时刻合上K在t2时刻断开K画出负载电阻R上的电压波形2若在t1时刻合上K在t3时刻断开K画出负载电阻R上的电压波形ug宽度大于3600a电路图b输入电压u2的波形图五计算题共 1 小题共20分1电路如图所示单相全控桥式整流电路接大电感负载R 4ΩU2 220V1触发角为60°时 a 试求UdId晶闸管电流平均值IdVT晶闸管电流有效值IVT变压器副边电流有效值I2b作出udidiVT2i2 的波形图图标清楚比例适当2当负载两端接有续流二极管时a试求UdIdIdVTIVTIVDIdVD I2b作出udidiVT2iVDi2 的波形图图标清楚比例适当填空题共小题1_________存在二次击穿现象____________存在擎住现象功率因数由和这两个因素共同决定的晶闸管串联时给每只管子并联相同阻值的电阻R是 _措施同一晶闸管维持电流IH与掣住电流IL在数值大小上IL_IH 电力变换通常可分为和在下图中_______和________构成降压斩波电路使直流电动机电动运行工作于第1象限_______和_______构成升压斩波电路把直流电动机的动能转变成为电能反馈到电源使电动机作再生制动运行工作于____象限选择题共小题下列电路中不可以实现有源逆变的有 A三相半波可控整流电路 B三相桥式全控整流电路C单相桥式可控整流电路D单相全波可控整流电路外接续流二极管2晶闸管稳定导通的条件A晶闸管阳极电流大于晶闸管的擎住电流B晶闸管阳极电流小于晶闸管的擎住电流C晶闸管阳极电流大于晶闸管的维持电流D晶闸管阳极电流小于晶闸管的维持电流3三相半波可控整流电路的自然换相点是A交流相电压的过零点B本相相电压与相邻相电压正半周的交点处C比三相不控整流电路的自然换相点超前30°D比三相不控整流电路的自然换相点滞后60°4若增大SPWM逆变器的输出电压基波频率可采用的控制方法是A增大三角波幅度B增大三角波频率C增大正弦调制波频率D增大正弦调制波幅度5三相半波可控整流电路中晶闸管可能承受的反向峰值电压为AU2 BU2 C2U2 DU26晶闸管电流的波形系数定义为 A B CKf IdT·IT DKf IdT-IT7降压斩波电路中已知电源电压Ud 16V负载电压Uo 12V斩波周期T 4ms则开通时TonA1ms B2ms C3ms D4ms8关于单相桥式PWM逆变电路下面说法正确的是A在一个周期内单极性调制时有一个电平双极性有两个电平B在一个周期内单极性调制时有两个电平双极性有三个电平C在一个周期内单极性调制时有三个电平双极性有两个电平D在一个周期内单极性调制时有两个电平双极性有一个电平9对于单相交交变频电路如下图在t2t3时间段内P组晶闸管变流装置与N 组晶闸管变流装置的工作状态是AP组阻断N组整流BP组阻断N组逆变CN组阻断P组整流 DN组阻断P组逆变10在三相三线交流调压电路中输出电压的波形如图所示在t2t3时间段内有晶闸管导通A1个 B2个C3个 D4个三简答题共 4 小题1电压型逆变电路的主要特点是什么7分2某一晶闸管额定电压为300V额定电流为100A维持电流为4mA使用在下图所示的各电路中是否合理说明其理由不考虑电压电流裕量 8分3下面BOOST升压电路中电感L电容C与二极管的作用是什么7分4变压器漏感对整流电路有什么影响8分四作图题共小题2出下图对应的UdiT1VT1的波形其中虚线为脉冲信号计算题共小题1有一个三相全控桥整流电路已知电感负载L 02Hα 60°R 1Ω变压器二次相电压U2 100V试画出d的波形计算负载端输出的直流电压Ud和负载电流平均值Id计算变压器二次电流的有效值I2电力晶体管可关断晶闸管功率场效应晶体管绝缘栅双极型晶体管 IGBT是和的复合管2晶闸管对触发脉冲的要求是和3多个晶闸管相并联时必须考虑的问题解决的方法是4在电流型逆变器中输出电压波形为波输出电流波形为波5三相桥式逆变电路晶闸管换相是在同一桥臂上的上下二个开关管间进行称为_______°导电型6当温度降低时晶闸管的触发电流会正反向漏电流会7常用的过电流保护措施有二选择题本题共10小题每题1分共10分1单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差度A180° B60° C360° D120°2α为度时三相半波可控整流电路电阻性负载输出的电压波形处于连续和断续的临界状态A0度 B60度 C30度 D120度3晶闸管触发电路中若改变的大小则输出脉冲产生相位移动达到移相控制的目的A同步电压 B控制电压 C脉冲变压器变比 D以上都不能4可实现有源逆变的电路为A三相半波可控整流电路 B三相半控桥整流桥电路C单相全控桥接续流二极管电路 D单相半控桥整流电路5在一般可逆电路中最小逆变角βmin选在下面那一种范围合理A30o-35o B10o-15o C0o-10o D0o6单相半波可控整流电阻性负载电路中控制角α的最大移相范围是90°B120° C150° D180°7若增大SPWM逆变器的输出电压基波频率可采用控制方法是增大三角波频率增大正弦调制波幅度采用多重化电压源型逆变器的目的主要是为增大输出幅值减小输出功率A抑制电路抗饱和电路抑制电路吸收电路2在用两组反并联晶闸管的可逆系统使直流电动机实现四象限运行时其中一组逆变器工作在整流状态另一组工作在逆变状态3晶闸管串联使用时必须注意均流问题4逆变角太大会造成逆变失败5并联谐振逆变器必须是略呈电容性电路6给晶闸管加上正向阳极电压它就会导通7有源逆变指的是把直流电能转变成交流电能送给负载8在单相全控桥整流电路中晶闸管的额定电压应取U29三相半波可控整流电路中电路输出电压波形的脉动频率为300Hz10变频调速是改变电动机内旋转磁场的速度达到改变转速的目的四简答题本题共3小题共32分1试说明IGBTGTRGTO和电力MOSFET各自的优缺点12分器件优点缺点IGBTGTRGTO电力MOSFET2试分析下图间接交流变流电路的工作原理并说明其局限性10分3软开关电路可以分为哪几类各有什么特点10分五作图题本题共1小题共16分1在三相半波整流电路中如果U相的触发脉冲消失试绘出在电阻负载下整流电压ud的波形和V相上晶闸管VT2上的管压降波形设触发角分别为15o和60o 1触发角为15o时2触发角为60o时六计算题本题共1小题共12分1单相桥式全控整流电路U2＝100V负载中R 20ΩL值极大反电动势E＝60V 当α＝30°时要求1作出udid和i2的波形3分2求整流输出平均电压Ud电流Id变压器二次电流有效值I2 4分3考虑安全裕量确定晶闸管的额定电压和额定电流 5分考试试卷 4 卷一填空题本题共5小题每空1分共20分1由波形系数可知晶闸管在额定情况下的有效值电流为ITn等于倍ITAV如果ITAV 100安培则它允许的有效电流为安培通常在选择晶闸管时还要留出倍的裕量2三相桥式全控整流电路是由一组共极三只晶闸管和一组共极的三只晶闸管串联后构成的晶闸管的换相是在同一组内的元件进行的每隔换一次相在电流连续时每只晶闸管导通度要使电路工作正常必须任何时刻要有只晶闸管同时导通一个是共极的另一个是共极的元件且要求不是的两个元件3为了减小变流电路的开关损耗通常让元件工作在软开关状态软开关电路种类很多但归纳起来可分为与两大类4提高变流置的功率因数的常用方法有几种5三相半波可控整流电路电阻性负载时电路的移相范围三相全控桥电阻性负载时电路的移相范围三相半控桥电阻性负载时电路的移相范围二判断题本题共10小题每题1分共10分12逆变器采用负载换流方式实现换流时负载谐振回路不一定要呈电容性3无源逆变指的是把直流电能转换成交流电能送给交流电网4对三相桥式全控整流电路的晶闸管进行触发时只有采用双窄脉冲触发电路才能正常工作5PWM脉宽调制型逆变电路中采用不可控整流电源供电也能正常工作6在变流装置系统中增加电源的相数也可以提高电网的功率因数7过快的晶闸管阳极dudt会使误导通8电流可逆斩波电路可实现直流电动机的四象限运行9为避免三次谐波注入电网晶闸管整流电路中的整流变压器应采用YY接法10在DCDC变换电路中可以采用电网换流方法三选择题本题共10小题每题1分共10分1三相全控桥式整流电路带电阻负载当触发角α 0o时输出的负载电压平均值为 A045U2 B09U2 C117U2 D234U22变流装置的功率因数总是A大于1 B等于1 C小于1大于0 D为负3三相全控桥式整流电路带大电感负载时控制角α的有效移相范围是A0°-90° B30°-120° C60°-150° D90°-150°4三相半波可控整流电路在换相时换相重叠角γ的大小与哪几个参数有关AαId XLU2φ BαId CαU2 DαU2XL5为限制功率晶体管的饱和深度减少存储时间桓流驱动电路经常采用Adudt 抑制电路B抗饱和电路Cdidt抑制电路D吸收电路度时可控整流输出的电压波形处于连续和断续的临界状态A0度 B60度 C30度 D120度10在晶闸管触发电路中改变的大小则输出脉冲产生相位移动达到移相控制的目的A同步电压 B控制电压 C脉冲变压器变比 D整流变压器变比四简答题本题共4小题共28分什么是逆变失败逆变失败后有什么后果形成的原因是什么8分2下面BOOST升压电路中电感L与电容C的作用是什么6分3晶闸管变流装置中为什么在主电路上要加入整流变压器进行降压7分4单相电压型逆变电路中电阻性负载和电感性负载对输出电压电流有何影响电路结构有哪些变化7分五作图题本题共2小题共14分1对于下图所示的桥式可逆斩波电路若需使电动机工作于反转电动状态试分析电路的工作情况并绘出相应的两条电流流通路径同时标注电流流向8分2设三相桥式可控整流电路工作于有源逆状态试画出β 60o时的整流输出电压波形6分六计算题本题共1小题共18分1三相全控桥式整流电路L 02HR 4Ω要求Ud从0220V之间变化试求1不考虑控制角裕量时的整流变压器二次线电压3分2如电压电流裕量取2倍计算晶闸管额定电压电流值8分3变压器二次电流有效值I24分4计算整流变压器二次侧容量S23分考试试卷 5 卷一填空题本题共17小题每空1分共20分1晶闸管是硅晶体闸流管的简称常用的有与选用晶闸管的额定电流时根据实际最大电流计算后至少还要乘以把晶闸管承受正压起到触发导通之间的电角度称为触发脉冲可采取宽脉冲触发与双窄脉冲触发两种方法目前采用较多的是触发方法可控整流电路是三相可控整流电路最基本的组成形式在三相半波可控整流电路中电感性负载当控制角时输出电压波形出现负值因而常加续流二管三相桥式整流电路控制角α＝30在对应的线电压波形上脉冲距波形原点为考虑变压器漏抗的可控整流电路中如与不考虑漏的相比则使输出电压平均值有源逆变器是将直流电能转换为交流电能馈送回的逆变电路有源逆变产生的条件之一是变流电路输出的直流平均电压Ud的极性必须保证与直流电源电势Ed的极性成相连且满足Ud Edmin应取以保证逆变时能正常换相15载波比又称频率比 K是PWM主要参数设正弦调制波的频率为fr三角波的频率为fc则载波比表达式为K斩波器的时间比控制方式分为三种方式1晶闸管的伏安特性是指A阳极电压与门极电流的关系B门极电压与门极电流的关系C阳极电压与阳极电流的关系D门极电压与阳极电流的关系2晶闸管电流的波形系数定义为A B CKf IdT·IT DKf IdT-IT3接有续流二极管的单相半控桥式变流电路可运行的工作象限是A第二象限B第三象限C第四象限D第一象限电阻性负载三相半波可控整流电路相电压的有效值为U2α≤30°时整流输出电压平均值等于117U2cosαB117U2sinαC141U2cosαD141U2sinα5在大电感负载三相全控桥中整流电路工作状态的最大移相范围是60°B180° C120° D90°6对于三相半波可控整流电路换相重叠角γ与哪几个参数有关AαU2负载电流Id以及变压器漏抗XC Bα和U2Cα以及负载电流I DαU2以及变压器漏抗XC7单相全控桥式变流电路工作于有源逆变状态在逆变角β期间处于换相进行关断的晶闸管承受的电压是正向电压零电压D交变电压三相全控桥式有源逆变电路晶闸管电流的有效值IT为A B C DId9若增大SPWM逆变器的输出电压基波频率可采用的控制方法是A增大三角波幅度 B增大三角波频率C增大正弦调制波频率 D增大正弦调制波幅度10晶闸管固定脉宽斩波电路一般采用的换流方式是A电网电压换流 B负载电压换流C器件换流 DLC谐振换流简述对触发电路的三点要求对于正弦脉冲宽度调制SPWM什么是调制信号载波信号何谓调制比α 600时的输出电压波形ud晶闸管T1的端电压波形UT12试绘出三相半波共阴极组电路当β 600时的输出电压波形ud以及晶闸管T1的端电压波形L ∞五计算题本题共1小题共15分三相全控桥式整流电路如图所示Ld 02HRd 4Ω要求Ud从0～220V之间变化试求1 不考虑控制角裕量时整流变压器二次相电压U22 如电压电流裕量取2倍选择晶闸管型号3 整流变压器二次侧容量S24 电路的功率因数cosΦ5 当触发脉冲距对应二次相电压波形原点多少电度角时Ud已为0六分析题本题共1小题共10分如图所示为电压型三相逆变器试以U相桥臂VT1VT4之间的换流过程来分析电路的工作原理并说明此电路的特点考试试卷 6 卷一填空题本题共17小题每空1分共20分1晶闸管的内部结构具有端层个PN结2在螺栓式晶闸管上有螺栓的一端是极100A的晶闸管流过单向正弦全波时的最大可能平均电流是5当晶闸管承受反向阳极电压时不论门极为何种极性触发电压管子都将工作在状态考虑变压器漏抗的可控整流电路中在换相过程期间两个相邻的晶闸管同时导通对应的电角度称为在三相全控桥中接在同一相的两个晶闸管触发脉冲的相位应相差在三相半波可控整流电路中电阻性负载当控制角时电流连续三相桥式可控整流电路适宜在电压而电流不太大的场合使用带平衡电抗器的双反星形可控整流电路是由两组三相半波可控整流电路组成100μH直流负载电流Id＝150A 则换相压降△Ｕγ12将直流电逆变为某一频率或可变频率的交流电直接的过程称为无源逆变在单相全控桥式变流器控制直流电动机卷扬机拖动系统中当a 2时电流主要是依靠电动势Ed在无源逆变与直接斩波电路中都必须设置换流强迫导通的晶闸管可靠关断晶闸管元件并联时要保证每一路元件所分担的电流根据对触发电路的要求知道触发电路应包括同步信号发生器脉冲整形与功放电路具有自关断能力的电力半导体器件称为A全控型器件B半控型器件C不控型器件D触发型器件取断态重复峰值电压和反向重复峰值电压中较小的一个并规化为标准电压等级后定为该晶闸管的A转折电压B反向击穿电压C阈值电压D额定电压单相半控桥式整流电路带纯电阻性负载时晶闸管承受正向电压的最大值为A B C D4单相桥式半控整流电路中电阻性负载流过每个晶闸管的有效电流IT＝AI B05I C １ I D I5三相桥式全控整流电路电阻性负载时的移相范围为A00～1800 B00～1500 C00～1200 D00～9006单相全控桥式有源逆变电路控制角为a则输出电压的平均值为Ud 117U2cosa BUd 09U2cosa CUd -234U2cosaDUd 045U2cosa7三相全控桥式变流电路工作于有源逆变状态的条件是 AB C D8为了防止逆变失败最小逆变角限制为A100～150 B200～250 C300～350 D400～4509电流型三相桥式逆变电路120°导通型则在任一时刻开关管导通的个数是不同相的上下桥臂A各一只 B各二只C共三只 D共四只定宽调频是斩波器的一种瞬时值控制三简答题本题共5小题每题5分共25分什么是可控整流它是利用晶闸管的哪些特性来实现的5分什么是逆变失败导致逆变失败的原因是什么将右表格中空缺的部分按要求填好变压器二次相电压为U2对于电感负载满足大电感负载的条件5分4电压源型变频器和电流源型变频器的区别是什么5分5试说明PWM控制的基本原理2三相桥式全控整流电路电阻性负载试画出当α 600时输出电压ud的波形晶闸管的端电压uT1的波形五计算题本题共1小题共15分三相全控桥整流电路如图所示已知电感性负载L 02HR 1Ωα 75°变压器二次相电压U2 100V1 计算负载的平均整流电压Ud和负载电流平均值Id2 选择晶闸管的型号3 计算变压器二次电流的有效值I2六分析题本题共1小题共10分如图所示为串联二极管式电流型三相逆变器试以从VT1到VT3之间的换流过程来分析电路的工作原理并说明此电路的特点考试试卷 7 卷一填空题本题共14小题每空1分共20分1晶闸管是三端器件三个引出电极分别为阳极阴极和极为了保证晶闸管可靠与迅速地关断通常在管子阳极电压下降为零之后加一段时间的电压6从晶闸管开始承受正向电压的到晶闸管导通时刻的电度角称为7为了保证三相全控桥电路能启动工作触发脉冲必须采用或8三相半波整流电路有和两种接法9三相全控桥的共阴极组要求触发脉冲以120°为间隔依次在半周触发共阴极组的各晶闸管在单相全控桥式变流器控制直流电动机卷扬机拖动系统中若使变流器工作于有源逆变状态时需使控制角a 2同时EdUd电压型逆变器其中间直流环节以贮能晶闸管串联时给每只管子并联相同的RC电路是措施C150°D180°4三相半波可控整流电路的自然换相点是A交流相电压的过零点B本相相电压与相邻相电压正半周的交点处C比三相不控整流电路的自然换相点超前30°D比三相不控整流电路的自然换相点滞后60°5在晶闸管三相桥式可控整流电路电流断续时的机械特性中当α时所有不同控制角的特性曲线实际空载转速均相同A≤300 B≤600 C≤900 D≤12006在大电感负载三相全控桥中当α 60°时在过了自然换相点之后和下一个晶闸管被触发之前整流输出ud为负值交流电源接受回馈的能量电感A释放储能B既不释放能量也不储能C吸收能量D以储能为主将直流电能转换为交流电能供给负载的变流器是A有源逆变器BAD变换器CDA变换器D无源逆变器180°导电型电压型三相桥式逆变电路其换相是在如下哪种情形的上下二个开关之间进行同一相不同相固定相不确定相直波斩波电是一种变换电路ACAC BDCAC CDCDC DACDC三简答题本题共5小题每题5分共25分试简述三相半控桥式整流电路与三相全控桥式整流电路的特点2将下列表格中空缺的部分按要求填好变压器二次相电压为U2对于电感负载满足大电感负载的条件3举出三种常用过电流保护电器并指出其动作时间的典型值已知三相半波。
