1基础知识测量学是研究地球的形状和大小以及确定地球表面（包括空中、地面和海底）点位关系的一门科学。
工程建设三阶段：勘测设计、施工建设、运营管理。
一、建筑工程测量的任务及作用：(1) 地形测图，亦称测定（测绘）它是利用各种测量仪器和工具，将地面上局部区域的地物和地面起伏得形状、大小，按一定的比例尺缩小测绘成地形图，为工程建设的规划、设计和施工提供服务。
(2) 施工放样，亦称测设（放样）它是将图纸上规划、设计好的建筑物位置、尺寸测设于地面，作为施工依据，并在施工过程中，配合工程进度进行一系列测量工作，以保证工程质量。
(3) 变形测量对于一些大型或重要的建筑物，在施工和运营期间，要定期进行变形观测，了解其变形规律，以确保建筑物的安全。
二、地面点位的确定：确定地面上一点的空间位置，需要用三个量来表示，在测量工作中，是用地面点在基准面（参考椭球面)上的投影位置坐标和该点沿投影方向到基准面（大地水准面）的距离来表示的。
三、用水平面代替水准面的限度（1）地球曲率对水平距离的影响：在半径为10km 的范围内，地球曲率对水平距离的影响可以忽略不计，即可以用水平面代替水准面。
（2）地球曲率对高程的影响：当距离为100m 时，在高程方面的误差就接近1mm ，这对高程测量的影响是很大的，所以地球曲率对高程的影响是必须予以考虑的，即尽管距离很短，也不能以水平面代替水准面。
四、测量基本工作：角度测量、距离测量、高程测量。
五、测量工作应遵循的基本原则：“从整体到局部”“先控制后碎部”。
其目的是：防止测量误差的积累，保证测量精度；同时由于建立了统一的控制网，把碎部测量划分成几部分来进行，可以加快测量进度。
测量工作的基准线是：铅垂线测量工作的基准面是：水准面测量计算的基准面是：参考椭球面水准面：设想由一个静止的海水面向陆地延伸而形成一个封闭的曲面，曲面上处处和铅锤方向相垂直，这个静止的海水面称为水准面。
大地水准面：海水受潮汐影响，时涨时落，所以水准面有无数个，其中与平均海水面重合的水准面称为大地水准面，是测量工作中点位投影和计算点位高度得基准面。

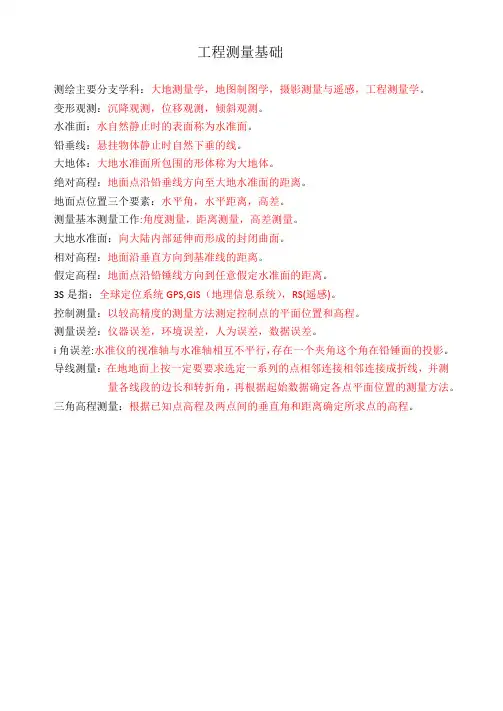

工程测量基础
测绘主要分支学科：大地测量学，地图制图学，摄影测量与遥感，工程测量学。
变形观测：沉降观测，位移观测，倾斜观测。
水准面：水自然静止时的表面称为水准面。
铅垂线：悬挂物体静止时自然下垂的线。
大地体：大地水准面所包围的形体称为大地体。
绝对高程：地面点沿铅垂线方向至大地水准面的距离。
地面点位置三个要素：水平角，水平距离，高差。
测量基本测量工作:角度测量，距离测量，高差测量。
大地水准面：向大陆内部延伸而形成的封闭曲面。
相对高程：地面沿垂直方向到基准线的距离。
假定高程：地面点沿铅锤线方向到任意假定水准面的距离。
3S是指：全球定位系统GPS,GIS（地理信息系统），RS(遥感)。
控制测量：以较高精度的测量方法测定控制点的平面位置和高程。
测量误差：仪器误差，环境误差，人为误差，数据误差。
i角误差:水准仪的视准轴与水准轴相互不平行，存在一个夹角这个角在铅锤面的投影。
导线测量：在地地面上按一定要要求选定一系列的点相邻连接相邻连接成折线，并测量各线段的边长和转折角，再根据起始数据确定各点平面位置的测量方法。
三角高程测量：根据已知点高程及两点间的垂直角和距离确定所求点的高程。
《工程测量基本技能》课程标准一、课程性质本课程是中等职业学校建筑工程类专业必修的一门专业类平台课程，是一门实践性较强的专业课程，其主要任务是让建筑工程类各专业学生掌握工程测量的基础知识和基本技能，为培养其行业通用能力提供课程支撑，同时也为相关专业后续课程学习奠定基础。
二、学时与学分72学时，4学分。
三、课程设计思路本课程按照立德树人根本任务要求，突出职业能力培养，兼顾中高职课程衔接，高度融合建筑工程类专业测量基础知识的学习和职业精神的培养。
1.依据建筑工程专业类行业面向和职业面向，以及《中等职业学校建筑工程专业类课程指导方案》中确定的人才培养定位、综合素质、行业通用能力，按照知识与技能、过程与方法、情感态度与价值观三个维度，突出测量基础能力的培养，结合学生职业生涯发展需要，确定本课程目标。
2.依据课程目标，以及建筑工程类从业人员岗位需求，对接国家职业标准（初级）、职业技能等级标准（中级）中涉及的测量基础知识和职业操守，兼顾职业道德、安全知识、相关法律法规知识，反映技术进步和生产实际，体现科学性、前沿性、适用性原则，确定本课程内容。
3.以角度、距离、高程、坐标的基本测量方法为主线，设置模块和教学单元，将职业岗位所需要的理论知识、专业技能与职业素养有机融入，遵循学生认知和技能形成规律，整体考虑教学单元间的层次梯度、逻辑结构，序化教学内容。
四、课程目标学生通过学习本课程，掌握测量技术的基础知识，能熟练使用常规测量仪器，掌握测量基本要素的测定及测设方法，树立良好的职业道德、敬业精神和责任意识。
1.掌握测量工作的基本测序与原则，熟悉水准仪、经纬仪、全站仪等测量仪器的构造及各部件的作用，掌握相关仪器正确的操作步骤。
2.掌握水准测量的原理，以及三、四等水准路线的观测程序及计算方法，能进行闭合水准路线测量及水准测量成果整理。
3.掌握角度测量的原理，以及水平角、竖直角观测方法和数据处理方法。
4.了解全站仪距离测量、坐标测量的基本原理，掌握用全站仪进行距离、坐标测量及放样的方法。
《工程测量基础》课程复习资料一、填空题：1.比例尺的种类有______和______。
2.测量的三要素是指______、______、______。
3.地面点的空间位置是由______和______决定的。
4.地面上点的标志常用的有______和______等。
5.水准测量的检核方法有______和______等。
6.控制测量分为______和______两种。
7.精密量距时对距离进行尺长改正，是因为钢尺的______与______不相等而产生的。
8.水准测量路线有______、______、______三种形式。
9.A点盘左的读数是94°33ˊ24"265°26ˊ00"______竖直角______。
10.地形图图式中的符号分为______、______和______三类。
11.圆曲线的测设元素是指______、______、______、______。
12.某点磁偏角为过该点的______方向与过该点的______方向的夹角。
13.以坐标纵轴作为标准方向的称为______。
14.在同一竖直面内,某一方向线与______之间的夹角称为竖直角。
15.导线测量的外业工作包括______、______、______。
二、单项选择题：1.测量工作中常用（）来表示直线的方向。
[ ]A.水平角B.方位角C.竖直角2.地面点到大地水准面的铅垂距离叫 [ ]A.绝对高程B.相对高程C.高差3.用钢尺丈量两点间的水平距离的公式是 [ ]A.D=nl＋qB.D=klC.D=nl4.观测水平角时，采用改变各测回之间水平度盘起始位置读数的办法，可以削弱（）的影响。
[ ]A.度盘偏心误差B.度盘刻划不均匀误差C.照准误差5.设A为后视点，B为前视点，A点高程为35.712 m,后视读数为0.983 m ,前视读数为1.149 m ,则A.B两点的高差是 [ ]A.0.066 mB.0.166 mC.-0.166 m6.水准点高程为24.397米，测设高程为25.000米的室内地坪。

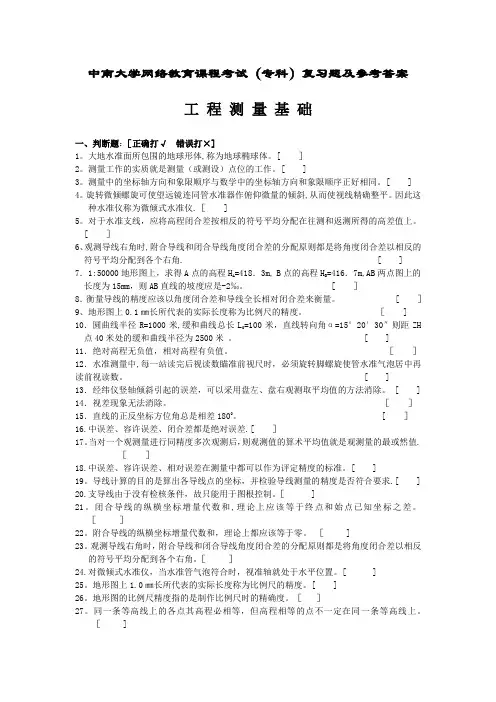

中南大学网络教育课程考试（专科）复习题及参考答案工程测量基础一、判断题：［正确打√错误打×]1。
大地水准面所包围的地球形体,称为地球椭球体。
[ ］2。
测量工作的实质就是测量（或测设）点位的工作。
[ ]3。
测量中的坐标轴方向和象限顺序与数学中的坐标轴方向和象限顺序正好相同。
[ ]4。
旋转微倾螺旋可使望远镜连同管水准器作俯仰微量的倾斜,从而使视线精确整平。
因此这种水准仪称为微倾式水准仪.［ ]5。
对于水准支线，应将高程闭合差按相反的符号平均分配在往测和返测所得的高差值上。
[ ］6、观测导线右角时,附合导线和闭合导线角度闭合差的分配原则都是将角度闭合差以相反的符号平均分配到各个右角. [ ]7．1:50000地形图上，求得A点的高程H A=418．3m, B点的高程H B=416．7m,AB两点图上的长度为15mm，则AB直线的坡度应是-2‰。
[ ］8．衡量导线的精度应该以角度闭合差和导线全长相对闭合差来衡量。
[ ］9、地形图上0.1㎜长所代表的实际长度称为比例尺的精度。
［ ]10．圆曲线半径R=1000米,缓和曲线总长L0=100米，直线转向角α=15°20′30″则距ZH点40米处的缓和曲线半径为2500米。
[ ]11．绝对高程无负值，相对高程有负值。
［］12．水准测量中,每一站读完后视读数瞄准前视尺时，必须旋转脚螺旋使管水准气泡居中再读前视读数。
[ ] 13．经纬仪竖轴倾斜引起的误差，可以采用盘左、盘右观测取平均值的方法消除。
[ ] 14．视差现象无法消除。
［］15．直线的正反坐标方位角总是相差1800。
[ ］16.中误差、容许误差、闭合差都是绝对误差.[ ］17。
当对一个观测量进行同精度多次观测后，则观测值的算术平均值就是观测量的最或然值.［］18.中误差、容许误差、相对误差在测量中都可以作为评定精度的标准。
[ ]19。
导线计算的目的是算出各导线点的坐标，并检验导线测量的精度是否符合要求.[ ] 20.支导线由于没有检核条件，故只能用于图根控制。
【175032】的答卷【试卷总题量: 38，总分: 100.00分】用户得分：78.0字体：大中小 | 打印 | 关闭 | 分，用时5347秒，通过一、单选题【本题型共15道题】1.地面点到高程基准面的垂直距离称为该点的（）。
A．相对高程B．绝对高程C．高差D．以上都不对用户答案：[B] 得分：2.002.测量竖直角时，采用盘左盘右观测，其目的之一可以消除（）误差的影响。
A．对中B．视准轴不垂直于横轴C．指标差D．2C用户答案：[B] 得分：0.003.GPS的大地高H、正常高h和高程异常ζ三者之间正确的关系是（）。
A．ζ=H-hB．ζ<H-h< label="">C．ζ=h-HD．ζ<h-H< label="">用户答案：[A] 得分：2.00</h-H<></H-h<>4.由大地坐标（B，L）求高斯平面直角坐标（x,y）的过程称为（）。
A．高斯投影正算B．高斯投影反算C．七参数转换D．四参数转换用户答案：[A] 得分：2.005.下列仪器中，精度最高的是（）。
A．DS3B．DS1C．DS10D．DS30用户答案：[B] 得分：2.006.建筑物变形检测中，与全站仪测量方法相比，近景摄影测量方法的突出特点是（）。
A．可同时获得大量变形点信息B．可获得不同周期的变形量C．可测定水平和垂直方向的变形D．不需要设置基准点和工作基点用户答案：[A] 得分：2.007.在水准测量中转点的作用是传递（）。
A．方向B．高程C．距离D．高差用户答案：[B] 得分：2.008.同精度水准测量观测，各路线观测高差的权与测站数成（）。
A．正比B．无关系C．不确定D．反比用户答案：[D] 得分：2.009.地下通道的施工测量中，地下导线为（）。
A．闭合导线B．附和导线C．支导线D．任意导线都可用户答案：[C] 得分：2.0010.建筑物沉降观测中，基准点数至少应有（）个。

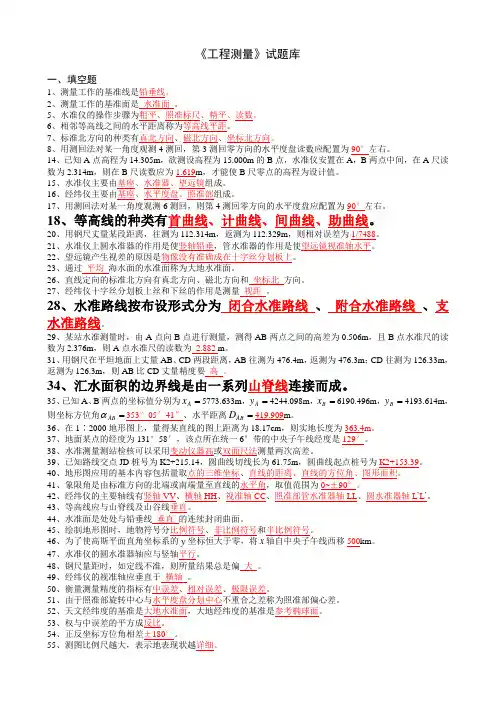

《工程测量》试题库一、填空题1、测量工作的基准线是铅垂线。
2、测量工作的基准面是 水准面 。
5、水准仪的操作步骤为粗平、照准标尺、精平、读数。
6、相邻等高线之间的水平距离称为等高线平距。
7、标准北方向的种类有真北方向、磁北方向、坐标北方向。
8、用测回法对某一角度观测4测回，第3测回零方向的水平度盘读数应配置为90°左右。
14、已知A 点高程为14.305m ，欲测设高程为15.000m 的B 点，水准仪安置在A ，B 两点中间，在A 尺读数为2.314m ，则在B 尺读数应为1.619m ，才能使B 尺零点的高程为设计值。
15、水准仪主要由基座、水准器、望远镜组成。
16、经纬仪主要由基座、水平度盘、照准部组成。
17、用测回法对某一角度观测6测回，则第4测回零方向的水平度盘应配置为90°左右。
18、等高线的种类有首曲线、计曲线、间曲线、助曲线。
20、用钢尺丈量某段距离，往测为112.314m ，返测为112.329m ，则相对误差为1/7488。
21、水准仪上圆水准器的作用是使竖轴铅垂，管水准器的作用是使望远镜视准轴水平。
22、望远镜产生视差的原因是物像没有准确成在十字丝分划板上。
23、通过 平均 海水面的水准面称为大地水准面。
26、直线定向的标准北方向有真北方向、磁北方向和 坐标北 方向。
27、经纬仪十字丝分划板上丝和下丝的作用是测量 视距 。
28、水准路线按布设形式分为 闭合水准路线 、 附合水准路线 、支水准路线。
29、某站水准测量时，由A 点向B 点进行测量，测得AB 两点之间的高差为0.506m ，且B 点水准尺的读数为2.376m ，则A 点水准尺的读数为 2.882 m 。
31、用钢尺在平坦地面上丈量AB 、CD 两段距离，AB 往测为476.4m ，返测为476.3m ；CD 往测为126.33m ，返测为126.3m ，则AB 比CD 丈量精度要 高 。
《工程测量基础》课程复习资料一、填空题：1.比例尺的种类有______和______。
2.测量的三要素是指______、______、______。
3.地面点的空间位置是由______和______决定的。
4.地面上点的标志常用的有______和______等。
5.水准测量的检核方法有______和______等。
6.控制测量分为______和______两种。
7.精密量距时对距离进行尺长改正，是因为钢尺的______与______不相等而产生的。
8.水准测量路线有______、______、______三种形式。
9.用经纬仪进行竖直角测量时照准高处目标A点盘左的读数是94°33ˊ24"盘右的读数是265°26ˊ00"则竖盘指标差是______竖直角______。
10.地形图图式中的符号分为______、______和______三类。
11.圆曲线的测设元素是指______、______、______、______。
12.某点磁偏角为过该点的______方向与过该点的______方向的夹角。
13.以坐标纵轴作为标准方向的称为______。
14.在同一竖直面内,某一方向线与______之间的夹角称为竖直角。
15.导线测量的外业工作包括______、______、______。
二、单项选择题：1.测量工作中常用（）来表示直线的方向。
[ ]A.水平角B.方位角C.竖直角2.地面点到大地水准面的铅垂距离叫 [ ]A.绝对高程B.相对高程C.高差3.用钢尺丈量两点间的水平距离的公式是 [ ]A.D=nl＋qB.D=klC.D=nl4.观测水平角时，采用改变各测回之间水平度盘起始位置读数的办法，可以削弱（）的影响。
[ ]A.度盘偏心误差B.度盘刻划不均匀误差C.照准误差5.设A为后视点，B为前视点，A点高程为35.712 m,后视读数为0.983 m ,前视读数为1.149 m ,则A.B两点的高差是 [ ]A.0.066 mB.0.166 mC.-0.166 m6.水准点高程为24.397米，测设高程为25.000米的室内地坪。
设水准点上读数为1.445米，则室内地坪处的读数为（）米。
[ ]A.1.042B.0.842C.0.6427.往返丈量直线AB的长度为DAB=268.59m,DBA=268.65m其相对误差为 [ ]A.K=1/5000B.K=1/4500C.K=0.00022D.K=-0.068.对象限角描述时下列描述正确的是 [ ]A.E23°SB.N23°WC.W23°ND.W23°S9.电磁波测距的基本公式D=1/2ct中t表示 [ ]A.温度B.光从仪器到目标所用的时间C.光速D.光从仪器到目标往返所用的时间10.真误差为观测值与（）之差。
[ ]A.平均B.中误差C.真值D.改正数11.单位权是指（）等于 1。
[ ]A.观测值B.权C.单位误差D.中误差12.丈量一正方形的4个边长其观测中误差均为±2cm则该正方形的边长中误差为±（）cm。
[ ]A.0.5B.2C.4D.813.一测站水准测量的后视读数是（），前视读数是（）。
[ ]A.+ －B.+ +C.－－14.水准仪的正确轴系应满足 [ ]A.视准轴⊥管水准轴、管水准轴∥竖轴、竖轴∥圆水准轴B.视准轴∥管水准轴、管水准轴⊥竖轴、竖轴∥圆水准轴C.视准轴∥管水准轴、管水准轴∥竖轴、竖轴⊥圆水准轴15.一测站水准测量基本操作中读数之前的操作 [ ]A.必须做好安置仪器，粗略整平，瞄准标尺的工作。
B.必须做好安置仪器，瞄准标尺，精确整平的工作。
C.必须做好符合汽包符合的精确整平的工作。
16.一测站水准测量后视读数a＜前视读数b，则h＜0。
那么[ ]A.后视立尺点比前视立尺点低B.后视立尺点比前视立尺点高C.b – a17水准仪与经纬仪应用脚螺旋的不同是 [ ]A.经纬仪脚螺旋应用于对中、精确整平，水准仪脚螺旋应用于粗略整平。
B.经纬仪脚螺旋应用于粗略整平、精确整平，水准仪脚螺旋应用于粗略整平。
C.经纬仪脚螺旋应用于对中，水准仪脚螺旋应用于粗略整平。
18.直线段的方位角是 [ ]A.两个地面点构成的直线段与方向线之间的夹角B.指北方向线按顺时针方向旋转至线段所得的水平角C.指北方向线按顺时针方向旋转至直线段所得的水平角三、名词解释：1.坐标反算2.比例尺3.地性线4.纬度5.水准路线6.竖盘指标差7.竖直角8.距离测量9.直线定线 10.偶然误差11.相对误差 12.容许误差 13.控制测量 14.平面控制测量 15.高程控制测量16.坐标正算 17.基本等高线 18.施工测量四、问答题：1.施工放样的基本工作包括哪些？2.导线坐标计算的一般步骤是什么？3.什么是坐标正算？什么是坐标反算？4.水准器作用是什么？管水准器、圆水准器各有什么作用？5.等高线有哪些特性?6.何谓直线定向？何谓坐标方位角？同一直线的正反坐标方位角有什么关系。
7.什么叫地形图、地形图比例尺、地形图比例尺精度？8.建筑工程测量的任务是什么?9.说明导线选点应注意的问题。
10.怎样确定经纬仪测竖直角的计算公式？并写出通式。
11.如何测定圆曲线段上横断面方向？12.什么是地物和地貌,常见的地貌形态有哪些?五、计算题：1.将图1中的水准测量数据填入表1中，A、B两点为已知高程点，m456.23=AH，m080.25=BH，计算并调整高差闭合差，最后求出各点高程。
图1 水准测量2.已知一支水准路线的起始点为水准点A ，HA=423.658m,由A 点的往测高差为-3.256m ，返测高差为+3.278m ，支线单程长度为1.7km 。
求终点B 的高程。
3.已知圆曲线的半径R=230m ，转角000040'''= α，细部桩间距m200=l ，试用偏角法计算圆曲线主点及细部点的测设数据。
4.根据图2中AB 边坐标方位角及水平角，计算其余各边方位角。
5.在一个三角形中观测了α、β两个内角，其中误差02''±=αm ，02''±=βm ，从180°中减去βα+求出γ角，问γ角的中误差是多少？6.如图1所示，已知A 点高程为158.420m ，测得竖直角035111'''︒=δ，仪器高i = 1.46m ，觇标高 v = 1.85m ， A 、B 两点间水平距离l = 342.16m 。
求B 点之高程。
7.如图2，已知α12=67°，β2=225°，β3=133°。
求直线23、34的坐标方位角和象限角。
图28.若已知直线AB 的坐标方位角为124°39′42″、距离为58.12米和A 点的坐标为A(200.00，200.00)，试计算B 点的坐标。
9.已知建筑坐标系的原点O ′在测量坐标系中的坐标为O ′（285.78，258.66），纵轴为北偏东30°，有一控制点在测量坐标系中的坐标为P （477.55，455.77），试求其在建筑坐标系中的坐标。
10.根据图1中所注的AB 坐标方位角和各内角，计算BC 、CD 、DA 各边的坐标方位角。
（教材）图111.什么叫归化测设法？用归化法测设一个直角。
如图2，BC 长度为100m ，测得ABC ∠ 049589'''。
图2参考答案一、填空题：1.数字比例尺直线比例尺2.测角测边测高差3.坐标高程4.木桩混凝土桩5.测站检核路线检核6.平面控制测量高程控制测量7.名义长度实际长度 8.闭合水准路线附合水准路线支水准路线9. -18" 4°33ˊ42" 10.地物符号地貌符号注记符号11.切线长曲线长外失距切曲差 12.真子午线磁子午线13.坐标方位角 14.水平线 15.踏勘选点角度测量边长测量二、单项选择题：1.B2.A3.A4.B5.C6.B7.B8.C9.D 10.C 11.B 12.C 13.B 14.B 15.C 16.B 17.A 18.C三、名词解释：1.坐标反算：根据两个已知点的坐标求算两点间的边长及其方位角，称为坐标反算。
2.比例尺: 图上距离与实地距离的比值，有图示比例尺与数字比例尺。
3.地性线：山脊线和山谷线统称为地性线。
4.纬度: 地面点的铅直线与赤道平面所组成的夹角称为纬度其赤道以北为北纬赤道以南则为南纬。
5.水准路线: 由若干水准点以一定方式所组成的高程控制网即水准路线它包括闭合水准路线、符合水准路线、支水准路线、复合水准路线网。
6.竖盘指标差: 当视线水平、竖盘指标水准管气泡居中时，读数指标处于正确位置，即正好指向90°或270°。
事实上，读数指标往往是偏离正确位置，与正确位置相差一小角度x，该角值称为竖盘指标差。
7.竖直角：是指在同一竖直面内，一直线与水平线之间的夹角，测量上称为倾斜角，或简称为竖角。
8.距离测量：就是测量地面两点之间的水平距离。
9.直线定线：地面两点间的距离大于整根尺子长度时，用钢尺一次(一尺段)不能量完，这就需要在直线方向上标定若干个点，这项工作称为直线定线。
10.偶然误差：在相同的观测条件下对某量进行一系列观测，误差出现的符号和大小都表现出偶然性，即从单个误差来看，在观测前我们不能预知其出现的符号和大小，但就大量误差总体来看，则具有一定的统计规律，这种误差称为偶然误差。
11.相对误差：绝对误差的绝对值与相应测量结果的比。
12.容许误差：在实际工作中，测量规范要求在观测值中不容许存在较大的误差，故常以两倍或三倍中误差作为偶然误差的容许值，称为容许误差。
13.控制测量：测定控制点平面位置(x，y) 和高程(H)的工作，称为控制测量。
14.平面控制测量：测定控制点平面位置(x，y)的工作，称为平面控制测量。
15.高程控制测量：测定控制点高程(H)的工作称为高程控制测量。
16.坐标正算：根据已知点的坐标、已知边长及该边的坐标方位角，计算未知点的坐标，称为坐标的正算。
17.基本等高线：在同一幅地形图上，按基本等高距描绘的等高线，称为首曲线，又称基本等高线。
（教材）18.施工测量：在施工阶段所进行的测量工作称为施工测量。
四、问答题：1.答：已知距离的放样：（1）已知水平角的放样；（2）已知高程的放样；（3）已知坡度的放样；（4）在地面上测设已知点的方法。
2.答：角度闭合差的计算与调整；方位角推算；坐标增量计算；坐标增量闭合差的计算与调整；各点坐标值计算。
3.答：坐标正算：根据已知点的坐标、已知边长及该边的坐标方位角，计算未知点的坐标。
