HMI_人机界面产品培训教材
- 格式:ppt
- 大小:5.47 MB
- 文档页数:30

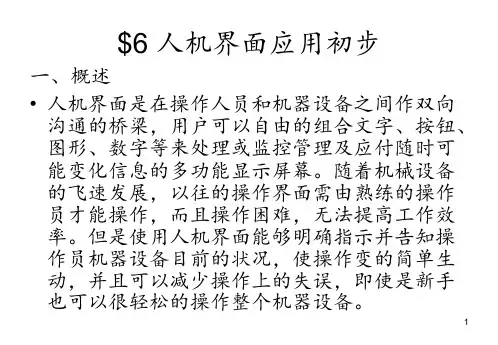

威纶通人机界面培训讲义人机界面培训讲义基础篇V2.0威纶通科技有限公司2015.2目录一、人机界面简介 (3)1.1 人机界面的概念和功能 (3)二、组态软件的安装 (5)2.1 EasyBuilder软件安装 (5)2.2 EasyBuilder软件界面 (8)三、HMI与控制器的通讯 (10)3.1 例举1:与西门子S7-200 PLC通讯 (10)3.2 例举2:与变频器MODBUS通讯 (13)四、工程文件 (16)4.1 新建工程 (16)4.2 工程的保存、编译、模拟和下载 (18)五、基本功能 (23)5.1 多画面与自定义画面的设计 (23)5.2 按钮与指示的设计 (27)5.3 数据显示的设计 (30)5.4 显示时间的设计 (32)5.5 动画显示的设计 (34)5.6 章节练习 (36)六、事件登录及报警 (37)6.1 事件登录元件的设计 (37)6.2 报警信息的显示和读取 (39)6.3 滚动报警数据显示和报警解除 (41)6.4 章节练习 (43)七、资料取样 (44)7.1 资料取样信息的编辑 (44)7.2 趋势图的设计 (46)7.3 历史数据显示的设计 (47)7.3 章节练习 (49)八、配方应用 (50)8.1 配方数据库的设置 (50)8.2 配方数据的设计 (52)8.3 章节练习 (54)九、用户等级 (56)9.1 操作权限的设置 (56)9.2 权限提示窗口的设计 (57)9.3 用户登录窗口的设计 (59)9.4 直接窗口与间接窗口的设计 (60)9.5 章节练习 (64)十、综合练习 (65)附录 (67)附录1:硬件说明和系统设置 (67)附录2:威纶通人机界面产品地图 (72)(实线框内为训练内容,虚线框内为理论知识)一、人机界面简介技能目标●能(会)掌握人机界面的概念以及基本工作原理●能(会)掌握威纶通人机界面的硬件配置●能(会)掌握威纶通人机界面的型号区别知识准备●具备基本的电气原理知识●了解人机界面在工控系统中的作用任务指导方式●讲解☑(30分钟)☑●示范●实操☐1.1人机界面产品的定义HMI(H uman M achine I nterface)人机界面——操作人员与机器设备之间双向沟通的桥梁。

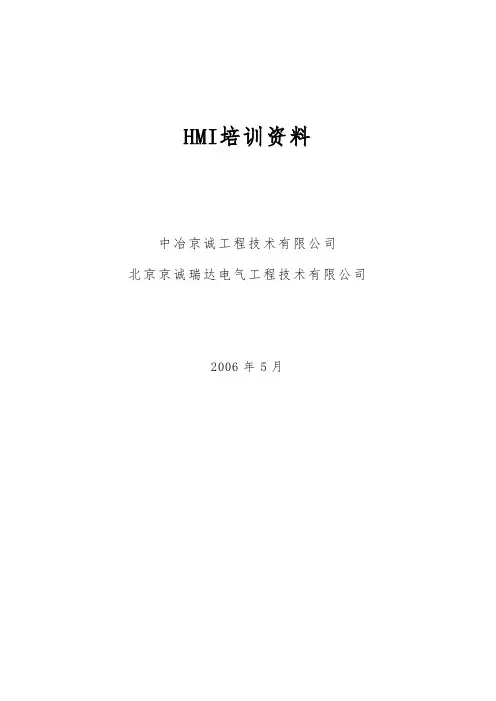

HMI培训资料中冶京诚工程技术有限公司北京京诚瑞达电气工程技术有限公司2006年5月目录期工程 ........................................................ 错误!未定义书签。
HMI培训资料 (1)1 系统介绍 (3)1.1 概述 (3)1.2 硬件与网络组成 (3)1.3 软件组成 (3)2 操作说明 (5)2.1 启动 (5)2.2 退出 (5)2.3 菜单 (5)2.4 厂区监控 (5)2.5 流程监控 (9)3 流程操作 (11)3.1翻堆线流程选择和控制 (12)3.2 取装线流程选择和控制 (20)4 诊断 (30)5 报警 (31)常见问题的处理方式比如说不能初始化,初始化超时的故障原因。
工程HMI培训资料(HMI操作部分)。
1 系统介绍1.1 概述工程自动化控制PLC选用Rockwell公司的Controllogix系列产品,操作站的应用软件采用Rockwell公司的RSView SE监控软件,用以开发人机接口的动态监视和控制画面。
1.2 硬件与网络组成整套HMI系统采用工业控制用计算机。
HMI通过以太网实现与PLC系统的数据通讯。
控制系统采用S/C模式,服务器采用两台IBM XSeries 346服务器,互为备用。
煤五期工程自动化控制系统及信息处理系统的网络结构分为控制以太网和生产数据网。
控制以太网主要完成现场设备的信息采集、流程选择和控制,完成与洒水除尘控制系统、翻车机、堆料机、取料机、装船机等单机控制系统数据通讯和信号联锁,还设有自动广播系统。
生产数据网连接有信息管理系统(包括信息采集服务器和信息处理服务器)、统一时钟管理系统、皮带秤管理系统、ITV工业电视系统、电能量采集系统、轨道衡系统、采制样控制系统、摄象机系统。
信息管理系统的服务器同时与控制以太网和生产数据网相连接,控制以太网向该服务器提供流程起动时间,流程停止时间,流程类型,流程作业量,大型设备的运行时间,故障时间,当前状态,班产量,班作业时间,班故障时间,班能耗(水、电等),故障设备名称,设备故障原因,故障时间,故障次数/班,卸车重量/装船重量等信息。

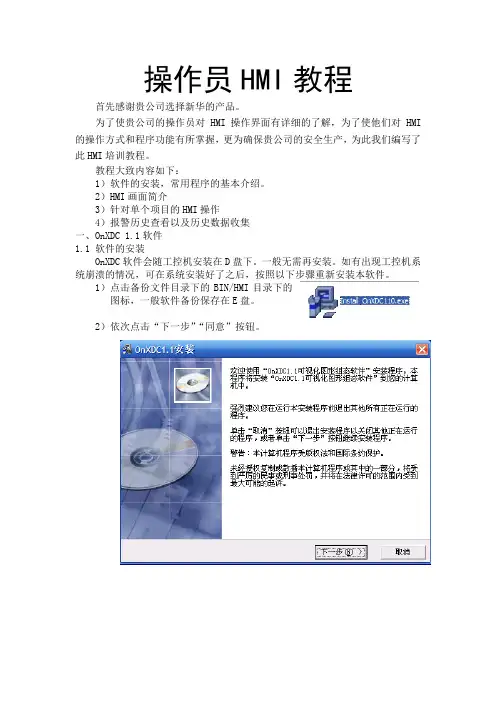

操作员HMI教程首先感谢贵公司选择新华的产品。
为了使贵公司的操作员对HMI操作界面有详细的了解,为了使他们对HMI 的操作方式和程序功能有所掌握,更为确保贵公司的安全生产,为此我们编写了此HMI培训教程。
教程大致内容如下:1)软件的安装,常用程序的基本介绍。
2)HMI画面简介3)针对单个项目的HMI操作4)报警历史查看以及历史数据收集一、OnXDC 1.1软件1.1 软件的安装OnXDC软件会随工控机安装在D盘下。
一般无需再安装。
如有出现工控机系统崩溃的情况,可在系统安装好了之后,按照以下步骤重新安装本软件。
1)点击备份文件目录下的BIN/HMI目录下的图标,一般软件备份保存在E盘。
2)依次点击“下一步”“同意”按钮。
在看到如下界面时,请勾选Web Server安装文件以及 XCU_CE执行程序,并依次点击下一步。
当安装完成时,在桌面上双击图标即可进入OnXDC软件的主界面。
1.2 程序的基本使用主程序有18个子程序,见上图。
下面是常用的一些程序的功能简介。
1)站点信息查看本机的站点信息。
站点信息中的节点号是所属工控机的代码,与工控机一一对应。
HMI站级别用各位数的阿拉伯数字表示。
数字越小级别越高。
在一个网络中的工控机,最高级别的HMI回向其他HMI站广播时间,以便统一。
如下图。
2)图形显示操作界面、图形界面的显示、系统实际运行中的状态,设置都是在这里完成。
3)图形生成 HMI界面制作工具4)XCU组态控制器的组态程序5)系统配置设置工程师站、操作员站的IP,设置工程路径,导入数据库等6)自检检查各个部分的状态。
在自检画面的下部会有图示,由图中我们可以看到,主控状态的XCU为绿色,跟踪状态XCU为黄色,初始态XCU为黄色,而离线的XCU会显示为红色。
主界面中,分别有红色和黄色的两根线。
红色代表A网,黄色代表B网。
XCU会通过A、B网连接到大网络上。
实线代表网络通畅,虚线代表网络不通。
当我们在XCU 的符号上单击时,会跳出XCU的相关信息。
触摸屏培训资料(一)引言概述触摸屏技术是一种现代化的交互方式,已经广泛应用于各种设备和系统中。
为了充分发挥触摸屏的功能,需要专门的培训资料来指导用户正确地使用和操作触摸屏。
本文档将介绍和解释触摸屏的基本知识和技巧,帮助读者快速上手并提高使用效果。
正文内容1. 触摸屏的基本原理1.1 电容触摸屏原理1.2 电阻触摸屏原理1.3 表面声波触摸屏原理1.4 其他类型触摸屏的原理介绍1.5 触摸屏的优缺点分析2. 触摸屏的常见手势操作2.1 单指触摸操作2.2 双指触摸操作2.3 多指触摸操作2.4 旋转、缩放和拖拽手势操作2.5 其他常见的触摸屏手势操作3. 触摸屏的使用技巧和注意事项3.1 触摸屏的保养与清洁3.2 如何准确地点击、滑动和拖拽3.3 触摸屏的快捷操作技巧3.4 避免误操作和屏幕反应延迟的解决方法3.5 触摸屏在特殊环境下的适应性和限制4. 触摸屏的适用场景与应用案例4.1 商业展示与交互应用4.2 智能手机和平板电脑的触摸屏应用4.3 医疗设备和工业控制系统的触摸屏应用4.4 汽车导航和娱乐系统的触摸屏应用4.5 其他领域触摸屏应用的创新案例介绍5. 触摸屏常见问题解答和故障排除5.1 如何识别触摸屏故障类型5.2 常见的触摸屏问题及解决办法5.3 如何避免触摸屏问题出现的常见误区5.4 有关触摸屏维修和更换的注意事项5.5 触摸屏故障排除的高级技巧和维修方法总结通过本文档的学习,读者将掌握触摸屏的基本原理、常见手势操作、使用技巧和注意事项。
同时,了解触摸屏的适用场景和应用案例,并能够解决触摸屏常见问题和故障排除。
希望读者能够通过本文档快速上手并提高触摸屏的使用效果。
施耐德电气HMI产品培训课件-V1施耐德电气公司是一家全球知名的电气工业公司,致力于为用户提供高效、可靠、安全和节能的电气系统解决方案。
该公司的HMI产品是其重要的产品之一,在使用过程中,需要对其进行深入了解和培训。
下面,将为大家介绍施耐德电气HMI培训课件。
一、培训课件的制作目的1.1 了解HMI产品的类型和特点使用者需要对施耐德电气的不同类型HMI产品有清晰的认识,包括其特点和优势。
1.2 学习HMI产品的使用方法学习HMI产品的基本使用方法,如如何进行菜单选择、设定参数以及使用二维码等,能够更好地发挥该产品的作用。
1.3 掌握HMI产品的维修和维护方法在使用HMI产品过程中可能会发生磨损和故障,此时用户需要掌握维修和维护的相关技能,能够使该产品的寿命更长。
二、培训课件的内容2.1 HMI产品的简介该部分介绍了施耐德电气不同类型HMI产品的特点和优势,使得使用者能够对该产品有一个较为全面的认识。
2.2 HMI产品的使用方法该部分详细介绍了HMI产品的基本使用方法,包括菜单选择、设定参数、使用二维码等,使用者能够通过该部分掌握HMI产品的使用方法。
2.3 HMI产品的维修和维护方法该部分详细介绍了HMI产品的维修和维护方法,包括检测、维修和更换故障部件等,使用者可通过该部分掌握HMI产品的维修和维护基本技能。
三、培训课件的形式3.1 文字说明相关文字说明能够让使用者更好的理解和掌握部分知识。
3.2 视频教学使用视频进行教学,能够更直观地让用户了解HMI产品的使用方法和维修方法。
3.3 答疑解惑可为使用者提供在线答疑解惑服务,通过对使用者的问题解答,能够更好的完成培训任务。
四、培训课件的反馈与完善根据使用者的反馈意见,不断完善和调整培训课件,确保其能够更好地传递相关知识和技能,提高使用者的满意度。
施耐德电气HMI培训课件能够帮助使用者更好地了解和掌握HMI产品,是提高工业产品应用能力的重要手段。
施耐德电气HMI产品培训课件(1)
施耐德电气(HMI)产品培训课件是一套为人们提供关于施耐德电气(HMI)产品基础知识和操作指导的专业教育材料。
这些材料广泛地被用于培
训和指导施耐德电气HMI产品的使用。
下面,我们将对施耐德电气HMI产品培训课件的相关内容进行分点介绍。
一、施耐德电气HMI产品的基本概念
这一部分内容主要是讲解施耐德电气HMI产品的基本概念,包括什么
是HMI,HMI系统的组成部分等等。
二、HMI软件的操作
这一部分的内容主要是教授使用HMI软件进行操作的方法和技巧,包
括在HMI软件上创建和编辑控件、设置动画效果等等。
三、HMI产品的网络结构
这一部分涉及到HMI产品的网络结构,包括网络拓扑、通信协议等等。
四、HMI产品的通信编程
该部分涉及到如何在HMI产品中使用不同的通信协议进行编程,包括
使用MODBUS、OPC、DeviceNet、Ethernet等等。
五、HMI产品应用案例介绍
该部分通过实际案例的方式介绍不同应用场景下如何使用HMI产品,如工业自动化、能源管理、交通运输等等。
通过以上分点介绍,我们可以清晰地了解到施耐德电气HMI产品培训课件的内容架构,并从中了解到HMI产品的基本概念、操作方法、网络结构和应用场景等方面的知识。
这些都是学习和操作施耐德电气HMI 产品的必备知识和技能,可以帮助我们更好地应用和运用这些产品,提高生产效率和精细化管理。
触摸屏培训内容1学习触摸屏的特性和外部接口与PLC通信及接线2.详解触摸屏编程软件的安装与使用3.通信电缆的制作,电脑与触摸屏的连接,触摸屏与PLC的连接。
4.上传程序、下载程序、组建画面、设计按钮、主讲昆仑通态mcgsTpc触摸屏,并大概了解人机电子文本显示器、威纶通触摸屏【昆仑通态mcgsTpc触摸屏】动画显示、编制控制策略、输出实时曲线、历史曲线、实时数据、历史数据、打印工程报表、操作菜单设计、外部设备连接、工程密码设置、运行测试、工程整体规划、工程建立、构造实时数据库、组态用户窗口、组态主控窗口、组态设备窗口、组态运行策略、工程测试。
组态过程:●工程整体规划●工程建立●构造实时数据库●组态用户窗口●组态主控窗口●组态设备窗口●组态运行策略●组态结果检查●工程测试MCGS嵌入版工程实例详解工程简介------对该工程进行剖析,了解工程框架,了解有哪些数据对象,了解工程控制流程。
创建工程-------创建一个工程制作工程画面------建立画面,编辑画面,制作文字框图,输入按钮,显示元件,图片等等定义数据对象------数据对象是构成实时数据库的基本单元,建立实时数据库的过程也就是定义数据对象的过程。
动画连接--------实现图形动画设计的主要方法是将用户窗口中图形对象与实时数据库中的数据对象建立相关性连接,并设置相应的动画属性。
设备连接--------MCGS嵌入版组态软件提供了大量的工控领域常用的设备驱动程序编写控制流程-------使用脚本程序实现控制流程,在策略中写脚本代码。
(只有比较复杂的系统,才需要使用脚本程序,本课程省略)报警显示-------定义报警,制作报警显示画面,修改报警限值,设置数据对象,报警提示按钮。
MCGS嵌入版把报警处理作为数据对象的属性,封装在数据对象内,由实时数据库来自动处理。
当数据对象的值或状态发生改变时,实时数据库判断对应的数据对象是否发生了报警或已产生的报警是否已经结束,并把所产生的报警信息通知给系统的其它部分。
