建筑外门窗气密、水密、抗风压性能分级及检测方法GB/T 7106—2008性能分级1、气密性能分级2、水密性能分级3、抗风压性能分级检测项目1、气密性能检测方法2、水密性能检测方法3、抗风压性能检测方法2009年3月1日正式实施1、代替GB/T 7106一2002《建筑外窗抗风压性能分级及检测方法》2、代替GB/T 7107一2002《建筑外窗气密性能分级及检测方法》3、代替GB/T 7108—2002《建筑外窗水密性能分级及检测方法》4、代替GB/T 13685一1992《建筑外门的风压变形性能分级及其检测方法》5、代替GB/T 13686—1992 《建筑外门的空气渗透性能和雨水渗漏性能分级及其检测方法》。
术语和定义1.外门窗：建筑外门及外窗的统称。
2.压力差：外门窗室内、外表面所受到的空气绝对压力差值。
当室外表面所受的压力高于室内表面所受的压力时，压力差为正值，反之为负值。
3.气密性能：外门窗在正常关闭状态时，阻止空气渗透的能力。
4.标准状态：温度为293K（20℃）、压力为101.3kPa （760㎜Hg），空气密度为1.202㎏/m3的试验条件）5.试件空气渗透量：在标准状态下，单位时间通过整窗（门）试件的空气量。
6.附加空气渗透量：除试件本身的空气渗透量以外，通过设备和试件与测试箱连接部分的空气渗透量。
7.开启缝长：外窗开启窗或外门扇开启缝周长的总和，以内表面测定值为准。
如遇两扇相互搭接时，其搭接部分的两段缝长按一段计算。
8.单位开启缝长空气渗透量：在标准状态下，单位时间通过单位开启缝长的空气量。
9.试件面积：外门窗框外侧范围内的面积，不包括安装用附框的面积。
以室内表面测定值为准。
10.单位面积空气渗透量：在标准状态下，单位时间通过外门窗试件单位面积的空气量。
11.水密性能：外门窗正常关闭状态时，在风雨同时作用下，阻止雨水渗漏的能力。
12.严重渗漏：雨水从试件室外侧持续或反复渗入外门窗试件室内侧，发生喷溅或流出试件界面的现象。
建筑外窗三性能检测分析1、建筑外窗的气密性、水密性和抗风压性能1.1建筑外窗的气密性能建筑外窗作为建筑的立面围护结构之一，它的抗空气渗透对整个建筑整体气密性影响甚大。
气密性是指外门窗在正常关闭状态时，阻止空气渗透的能力。
使用气密性好的的建筑外窗可最大程度地节省采暖和制冷能耗（居住建筑中门窗耗能约占40%～50%，而在门窗耗能中，门窗材料的传导热损失约占22%，空气渗透热损失则占28%），因此，控制建筑外窗的空气渗透量成为了实现节能的一个有效途径。
GB/T7106-2008《建筑外门窗气密、水密、抗风压性能分级及检测方法》中规定：在标准状态下，压力差为10Pa 时的单位开启缝长空气渗透量q1和单位面积空气渗透量q2作为气密性能的分级评价指标。
建筑外窗气密性能指标值越低，即气密性能越好，分级指标绝对值q1和q2的分级。
1.2 建筑外窗的水密性能外窗作为围护结构，在广东省内台风多雨的气候环境下，其防雨渗漏能力至关重要。
水密性能是指在正常关闭状态下外窗在风雨同时作用下阻止雨水渗透的能力。
建筑外窗水密性能采用严重渗漏压力差值的前一级压力差值作为分级指标。
分级指标值ΔP 的分级。
1.3建筑外窗的抗风压性能建筑外窗抗风压性能是指在正常关闭状态下建筑外窗在风压作用下，不发生损坏和五金件松动、关启困难等功能障碍的能力，并以主要受力杆件的相对度2、外窗三性检测仪的主要原理、结构特点2.1主要原理MW-W-A3040智能门窗物理性能检测设备是用于检测建筑外窗的气密、水密和抗风压三项物理性能。
其使用标准为GB/T7106-2008《建筑外门窗气密、水密、抗风压性能分级及检测方法》。
MW-W-A3040智能门窗物理性能检测设备采用变频器直接驱动风机的压力闭环控制系统，利用调节风机转速来调节气压。
操作键盘或上位计算机发出命令给变频器来控制气压和命令辅助控制电路对换向阀、水阀、水泵进行控制。
测试数据通过记录、计算或电脑自动打印出来。

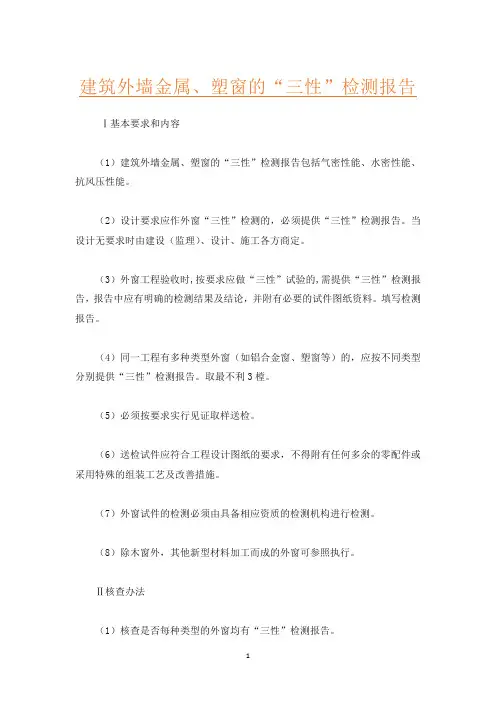

建筑外墙金属、塑窗的“三性”检测报告Ⅰ基本要求和内容
（1）建筑外墙金属、塑窗的“三性”检测报告包括气密性能、水密性能、抗风压性能。
（2）设计要求应作外窗“三性”检测的，必须提供“三性”检测报告。
当设计无要求时由建设（监理）、设计、施工各方商定。
（3）外窗工程验收时,按要求应做“三性”试验的,需提供“三性”检测报告，报告中应有明确的检测结果及结论，并附有必要的试件图纸资料。
填写检测报告。
（4）同一工程有多种类型外窗（如铝合金窗、塑窗等）的，应按不同类型分别提供“三性”检测报告。
取最不利3樘。
（5）必须按要求实行见证取样送检。
（6）送检试件应符合工程设计图纸的要求，不得附有任何多余的零配件或采用特殊的组装工艺及改善措施。
（7）外窗试件的检测必须由具备相应资质的检测机构进行检测。
（8）除木窗外，其他新型材料加工而成的外窗可参照执行。
Ⅱ核查办法
（1）核查是否每种类型的外窗均有“三性”检测报告。
（2）核查送检试件的数量是否符合抽样规定。
（3）核查各项性能的检测结果是否满足工程设计文件中的相应性能指标要求。
（4）核查检测报告中的检测单位是否有相应的检测资质。
（5）核查检测报告内容是否完整。
Ⅲ核定原则
凡出现下列情况之一，本项目核定为“不符合要求”。
（1）外窗工程未按要求做“三性”检测。
（2）检测报告中送检试件的数量不符合规定。
（3）各项性能的检测结果不符合工程设计文件中的相应性能指标要求。
（4）检测报告中的检测单位无相应的检测资质。
（5）检测报告内容不完整。
建筑门窗物理三性检测检测原理及装置现场利用密封板或透明膜、围护结构和外窗形成静压箱，通过供风系统从静压箱抽风或向静压箱吹风在检测对象两侧形成正压差或负压差。
在静压箱引出测量空测量压差，在管路上安装流量测量装置测量空气渗透量，在外窗外侧布置适当喷嘴进行水密试验，在适当位置安装位移传感器测量杆件变形。
查阅受检房间的外窗节能工程施工质量验收资料，并进行实地外观和安装质量检查，外窗连续开闭五次应保持正常工作，若发现明显质量缺陷应停止检测工作。
记录试件面积及可开启缝长。
弧形窗、折线窗应安展开面积计算。
将密封板（或透明膜）及其它设备安装载在要测试的建筑外窗上，并确认密封良好。
记录大气压力及温度等环境条件。
检测现场室外风速不得大于3m/s，当温度、风速、降雨等环境条件影响检测结果时，应排除干扰因素后继续检测，并在报告中注明。
检测顺序宜按照抗风压变形检测（P1检测）、气密、水密、抗风压安全性能（'3P检测）依次进行。
气密性能检测压差顺序图1图1预备加压：在正负压检测前分别施加三个压力脉冲。
压力差绝对值为150Pa，加载速度约为50Pa/s 。
压力稳定作用时间为3s ，泄压时间不小于1s ，检查密封板或透明膜的密封状态。
检测程序：附加渗透量的测定：充分密封试件上的可开启缝隙，或用不透气的盖板将箱体开口部盖严，然后按照上图逐级加压，每级压力作用时间约为10s ，先逐级正压，后逐级负压。
记录各级测量值。
分别计算出升压和降压过程中在100Pa 压差下的两个附加渗透量测定值的平均值f q 和两个总渗透量测定值的平均值z q ，则窗试件本身100Pa 压力差下的空气渗透量)/(3h m q t 即可按下式计算：然后，再利用下式将t q 换算成标准状态下的渗透量)/(3'h m q 值：将'q 值除以试件开启缝长度l ，即可得出在100Pa 下，单位开启缝长空气渗透量))/((3'1h m m q ⋅值。
