duv光刻技术及常见工艺问题DUV（Deep Ultraviolet，深紫外）光刻技术是一种重要的半导体制造工艺，用于在半导体芯片制造过程中的图案转移。
在DUV光刻技术中，使用了波长较短的紫外光（通常为248 nm，193 nm或更短波长）来曝光光刻胶，通过光刻胶的显影、蚀刻等步骤，将所需的图案转移到芯片上。
DUV光刻技术的应用范围广泛，主要包括集成电路制造、光学器件制造、MEMS制造等。
它能够实现高分辨率、高精度的图形转移，能够处理复杂的芯片结构，并且可以灵活地适应不同工艺要求。
然而，在DUV光刻技术的应用中，常常会遇到一些工艺问题，下面将介绍一些常见的问题及其解决方法。
1. 曝光剂对于DUV光刻技术的影响在DUV光刻技术中，曝光剂是一个关键的因素。
曝光剂的选择和使用方法会直接影响到光刻胶的解析度、对比度、显影速度等。
因此，在DUV光刻技术中，对曝光剂的选择和使用要特别注意。
解决方法：选择合适的曝光剂，根据芯片设计的要求、工艺的特点来选择曝光剂。
在使用曝光剂时，要根据厂商提供的使用说明来正确处理和使用曝光剂，避免不必要的问题。
2. 光刻胶剩余问题在DUV光刻过程中，光刻胶有时会残留在芯片表面，形成剩余物，导致图案质量下降。
光刻胶剩余问题可能是由于不良的光刻胶成膜、曝光剂溶解性差或者显影不完全等因素引起的。
解决方法：确保光刻胶的成膜质量良好，避免出现不均匀的成膜情况。
合理选择曝光剂，确保曝光剂的溶解性适合光刻胶的显影。
3. 曝光光束质量及一致性问题DUV光刻机的曝光系统在长时间使用后，可能会出现曝光光束质量下降或者不一致的问题。
曝光光束质量差可能会导致图案的分辨率下降，而不一致的曝光光束则会导致芯片上的图案出现不均匀。
解决方法：定期对DUV光刻机的曝光系统进行检查和维护，确保曝光光束的质量和一致性。
可以使用标准掩模进行曝光测试，准确评估光刻机的性能。
4. 图案缺陷问题在DUV光刻技术中，图案缺陷是一个常见的问题。

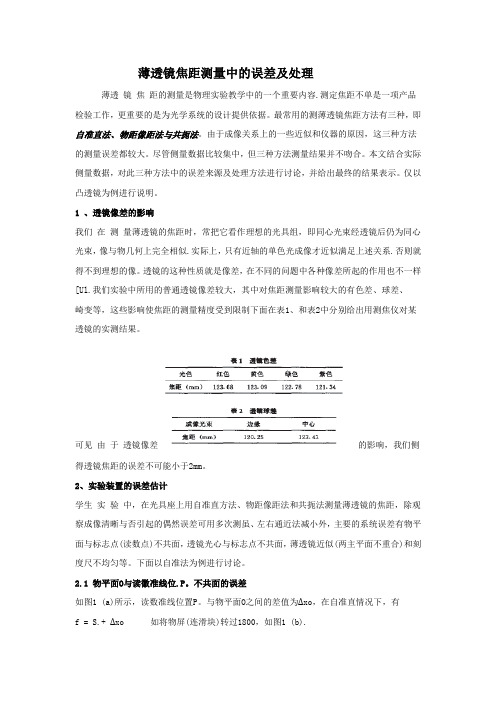

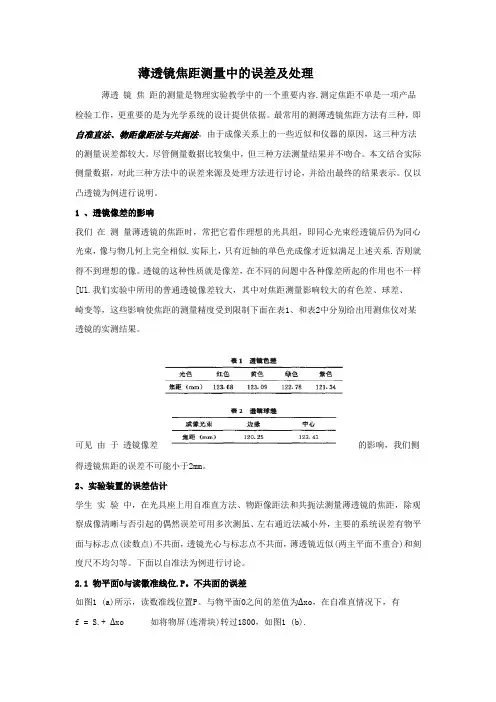

薄透镜焦距测量中的误差及处理薄透镜焦距的测量是物理实验教学中的一个重要内容.测定焦距不单是一项产品检验工作，更重要的是为光学系统的设计提供依据。
最常用的测薄透镜焦距方法有三种，即自准直法、物距像距法与共扼法。
由于成像关系上的一些近似和仪器的原因，这三种方法的测量误差都较大。
尽管侧量数据比较集中，但三种方法测量结果并不吻合。
本文结合实际侧量数据，对此三种方法中的误差来源及处理方法进行讨论，并给出最终的结果表示。
仅以凸透镜为例进行说明。
1 、透镜像差的影响我们在测量薄透镜的焦距时，常把它看作理想的光具组，即同心光束经透镜后仍为同心光束，像与物几何上完全相似.实际上，只有近轴的单色光成像才近似满足上述关系.否则就得不到理想的像。
透镜的这种性质就是像差，在不同的问题中各种像差所起的作用也不一样[Ul.我们实验中所用的普通透镜像差较大，其中对焦距测量影响较大的有色差、球差、崎变等，这些影响使焦距的测量精度受到限制下面在表1、和表2中分别给出用测焦仪对某透镜的实测结果。
可见由于透镜像差的影响，我们侧得透镜焦距的误差不可能小于2mm。
2、实验装置的误差估计学生实验中，在光具座上用自准直方法、物距像距法和共扼法测量薄透镜的焦距，除观察成像清晰与否引起的偶然误差可用多次测虽、左右通近法减小外，主要的系统误差有物平面与标志点(读数点)不共面，透镜光心与标志点不共面，薄透镜近似(两主平面不重合)和刻度尺不均匀等。
下面以自准法为例进行讨论。
2.1 物平面O与读徽准线位.P。
不共面的误差如图1 (a)所示，读数准线位置P。
与物平面O之间的差值为∆xo，在自准直情况下，有f = S.+ ∆xo 如将物屏(连滑块)转过1800，如图1 (b).图1 物平面与谈盆准线不共面时的先路则 f=So’- ∆xo,所以f= (S o’+ S o) / 2∆x =( So’ - So ) / 22.2 透镜L光心与读数准线位置P L不共面的误差如图 2( a)所示。

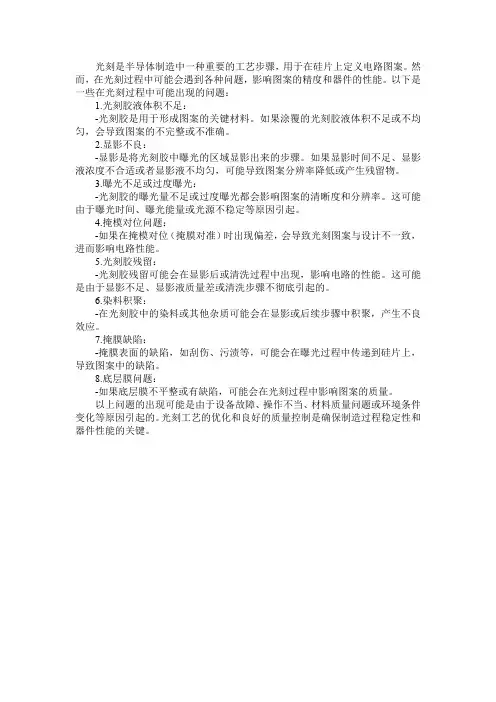

光刻是半导体制造中一种重要的工艺步骤，用于在硅片上定义电路图案。
然而，在光刻过程中可能会遇到各种问题，影响图案的精度和器件的性能。
以下是一些在光刻过程中可能出现的问题：
1.光刻胶液体积不足：
-光刻胶是用于形成图案的关键材料。
如果涂覆的光刻胶液体积不足或不均匀，会导致图案的不完整或不准确。
2.显影不良：
-显影是将光刻胶中曝光的区域显影出来的步骤。
如果显影时间不足、显影液浓度不合适或者显影液不均匀，可能导致图案分辨率降低或产生残留物。
3.曝光不足或过度曝光：
-光刻胶的曝光量不足或过度曝光都会影响图案的清晰度和分辨率。
这可能由于曝光时间、曝光能量或光源不稳定等原因引起。
4.掩模对位问题：
-如果在掩模对位（掩膜对准）时出现偏差，会导致光刻图案与设计不一致，进而影响电路性能。
5.光刻胶残留：
-光刻胶残留可能会在显影后或清洗过程中出现，影响电路的性能。
这可能是由于显影不足、显影液质量差或清洗步骤不彻底引起的。
6.染料积聚：
-在光刻胶中的染料或其他杂质可能会在显影或后续步骤中积聚，产生不良效应。
7.掩膜缺陷：
-掩膜表面的缺陷，如刮伤、污渍等，可能会在曝光过程中传递到硅片上，导致图案中的缺陷。
8.底层膜问题：
-如果底层膜不平整或有缺陷，可能会在光刻过程中影响图案的质量。
以上问题的出现可能是由于设备故障、操作不当、材料质量问题或环境条件变化等原因引起的。
光刻工艺的优化和良好的质量控制是确保制造过程稳定性和器件性能的关键。

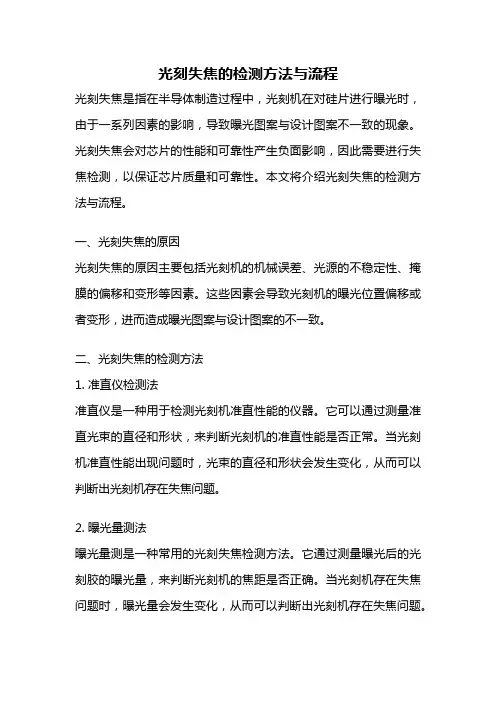

光刻失焦的检测方法与流程光刻失焦是指在半导体制造过程中，光刻机在对硅片进行曝光时，由于一系列因素的影响，导致曝光图案与设计图案不一致的现象。
光刻失焦会对芯片的性能和可靠性产生负面影响，因此需要进行失焦检测，以保证芯片质量和可靠性。
本文将介绍光刻失焦的检测方法与流程。
一、光刻失焦的原因光刻失焦的原因主要包括光刻机的机械误差、光源的不稳定性、掩膜的偏移和变形等因素。
这些因素会导致光刻机的曝光位置偏移或者变形，进而造成曝光图案与设计图案的不一致。
二、光刻失焦的检测方法1. 准直仪检测法准直仪是一种用于检测光刻机准直性能的仪器。
它可以通过测量准直光束的直径和形状，来判断光刻机的准直性能是否正常。
当光刻机准直性能出现问题时，光束的直径和形状会发生变化，从而可以判断出光刻机存在失焦问题。
2. 曝光量测法曝光量测是一种常用的光刻失焦检测方法。
它通过测量曝光后的光刻胶的曝光量，来判断光刻机的焦距是否正确。
当光刻机存在失焦问题时，曝光量会发生变化，从而可以判断出光刻机存在失焦问题。
3. 特征尺寸测量法特征尺寸测量法是一种通过测量芯片上特定结构的尺寸，来判断光刻机的焦距是否正确的方法。
当光刻机存在失焦问题时，特定结构的尺寸会发生变化，从而可以判断出光刻机存在失焦问题。
三、光刻失焦的检测流程1. 样品准备需要准备一定数量的芯片样品，这些样品包含了需要测试的特定结构。
2. 光刻曝光将样品放置在光刻机上，进行曝光。
曝光过程中，需要确保光刻机的参数设置正确，以保证曝光图案与设计图案一致。
3. 样品清洗曝光完毕后，需要将样品进行清洗，以去除曝光胶和其他污染物。
4. 特征尺寸测量使用显微镜等工具，对样品上特定结构的尺寸进行测量。
测量结果与设计值进行比较，以判断光刻机是否存在失焦问题。
5. 结果分析根据特征尺寸测量的结果，分析光刻机是否存在失焦问题。
如果尺寸与设计值偏差较大，则表示光刻机存在失焦问题。
6. 修正光刻机参数根据分析结果，对光刻机的参数进行调整，以修正失焦问题。

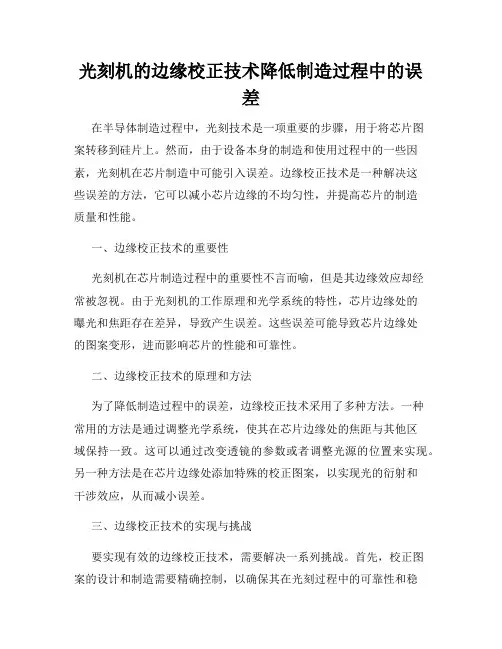

光刻机的边缘校正技术降低制造过程中的误差在半导体制造过程中，光刻技术是一项重要的步骤，用于将芯片图案转移到硅片上。
然而，由于设备本身的制造和使用过程中的一些因素，光刻机在芯片制造中可能引入误差。
边缘校正技术是一种解决这些误差的方法，它可以减小芯片边缘的不均匀性，并提高芯片的制造质量和性能。
一、边缘校正技术的重要性光刻机在芯片制造过程中的重要性不言而喻，但是其边缘效应却经常被忽视。
由于光刻机的工作原理和光学系统的特性，芯片边缘处的曝光和焦距存在差异，导致产生误差。
这些误差可能导致芯片边缘处的图案变形，进而影响芯片的性能和可靠性。
二、边缘校正技术的原理和方法为了降低制造过程中的误差，边缘校正技术采用了多种方法。
一种常用的方法是通过调整光学系统，使其在芯片边缘处的焦距与其他区域保持一致。
这可以通过改变透镜的参数或者调整光源的位置来实现。
另一种方法是在芯片边缘处添加特殊的校正图案，以实现光的衍射和干涉效应，从而减小误差。
三、边缘校正技术的实现与挑战要实现有效的边缘校正技术，需要解决一系列挑战。
首先，校正图案的设计和制造需要精确控制，以确保其在光刻过程中的可靠性和稳定性。
其次，光学系统的调整和优化需要综合考虑光刻机的结构和性能。
最后，边缘校正技术的实施需要实时监测和反馈控制，以便在制造过程中及时调整参数和方法。
四、边缘校正技术的应用和前景随着芯片制造工艺的不断演进，对光刻机制造的要求也越来越高。
边缘校正技术作为提高芯片质量和性能的重要手段，得到了广泛应用。
尤其是在新一代芯片制造中，对边缘效应的控制要求变得更加严格，边缘校正技术的研究和发展前景十分广阔。
结语光刻机边缘校正技术是解决芯片制造过程中误差的重要方法。
通过调整光学系统和设计校正图案，可以减小芯片边缘的不均匀性，提高芯片的制造质量和性能。
然而，实现有效的边缘校正技术需要克服各种挑战。
随着芯片制造工艺的不断发展，边缘校正技术的应用前景将更加广阔。

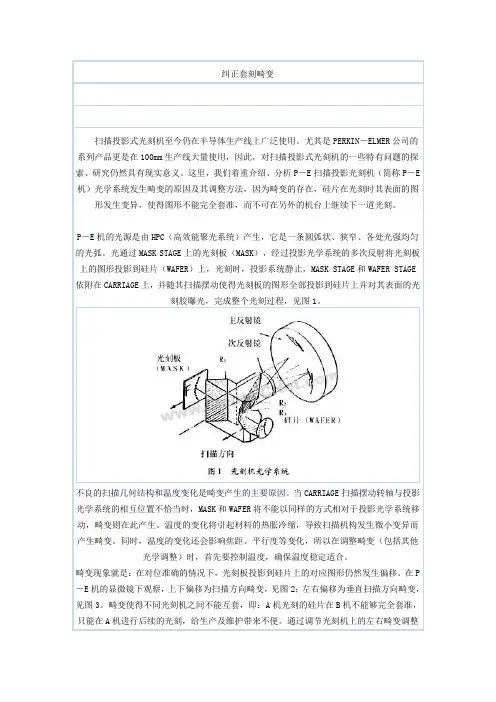

光刻机曝光过程中的光学畸变分析与校正光刻技术在集成电路制造中扮演着重要的角色，而光刻机作为其中的核心设备之一，其曝光过程中的光学畸变问题一直是制约曝光质量和产品稳定性的关键因素之一。
本文将对光刻机曝光过程中的光学畸变进行深入分析，并介绍一种常用的校正方法。
一、光刻机曝光过程中的光学畸变分析1. 光学畸变的定义光学畸变是指在光学系统中由于折射、散射、透射等因素引起的光线传输过程中的形变、失真或者颜色变化等现象。
对于光刻机而言，光学畸变会导致曝光图案与设计图案不一致，进而影响芯片的制造精度和可靠性。
2. 光刻机曝光中的主要光学畸变（1）球差：球差是凸透镜或凹透镜引起的光线聚焦点不在一个平面上的现象。
当光刻机曝光过程中存在球差时，会使得曝光图案的焦点位置产生偏移，导致芯片图案的失真。
（2）像散：像散是由于光学系统中透镜的离轴位置或者透镜形状不对称导致焦点位置分散的现象。
造成像散的主要原因是非对称的透镜加工或者材料不均匀。
（3）畸变：光刻机曝光过程中引起的图案形变现象。
畸变可以分为径向畸变和切向畸变两种，径向畸变是指在图案的边缘部分产生形变，而切向畸变则是指在图案的内部产生形变。
二、光学畸变的校正方法1. 光刻机光学系统的精确调节（1）调节光刻机透镜组：通过调节光刻机透镜组的位置、角度和形状等参数，使得光线在透镜系统中的传输更加准确，从而减小光学畸变的发生。
（2）使用补偿透镜：在光刻机的光学系统中加入特殊设计的补偿透镜，通过光线的经过补偿透镜后实现光学畸变的校正。
2. 软件算法的应用光刻机中的曝光过程往往涉及到复杂的图像处理算法。
通过在软件层面上对曝光图案进行数学建模和算法优化，可以减小光学畸变的影响。
三、实验验证与结论我们针对一款特定型号的光刻机进行了光学畸变的实验分析与校正。
实验结果表明，在采用精确调节光学系统和应用软件算法的双重方法后，光学畸变得到了有效的校正。
曝光图案的失真率明显下降，芯片的制造精度和可靠性得到了显著提升。
测量薄透镜焦距中存在的问题及解决办法摘要】光学仪器种类繁多，而透镜是光学仪器中最基本的元件，反映透镜特性的一个重要特点是焦距，在不同的使用场合，由于使用目的不同，需要选择不同焦距的透镜或透镜组，就要测定透镜的焦距，针对测量薄透镜实验中存在的问题进行了细致的分析和讨论，并给出了解决建议。
【关键词】透镜焦距问题办法中图分类号：G633.6 文献标识码：A 文章编号：ISSN1672-2051 （2018）06-025-03一、透镜测焦实验中调节同轴等高的简便方法在光学实验中，光学元件同轴等高的调节是实验上必不可少的一个重要环节，透镜同轴等高的调节通常应用透镜成像的共轭原理进行，也就是采用＂大像追小像＂的方法。
这种方法操作比较复杂，并且不能检测透镜主平面是否与导轨垂直。
现在就介绍一种准确，快速，简便的调节方法如下：由于入射光的能量经过透镜时有90%以上的能量是透射，而只在大约4％左右的能量被界面所反射。
所以，可知在物屏上所成较暗的像，为凸透镜后表面对物光反射所形成的凸透镜的后表面。
对于物相当于凹面镜，而凹面镜的反向光成像是由透镜的前表面折射，后表面反射再经过前表面折射而成，就形成凸透镜的反射成像。
实验光路如图１，物ＡＢ经凸透镜前表面折射，后表面反射以及前表面再次折射后，在物屏上成像于A＇Ｂ＇。
当透镜翻转180°。
后表面面向物ＡＢ时，此时沿光具座导轨方向前后平移透镜，同样在物屏上呈现一个与原物ＡＢ大小相等，方向相反的像。
根据这一现象。
首先，你们在物ＡＢ上任选取一点为基准点。
调节透镜使前表面面向物时所得像上的对应点与物上所选取的基准点重合。
然后再调整后表面面向物时所得像上对应的点同样与同一基准点重合。
这样，透镜在上述两种位置时，物屏上所得像生合并且像上的对应点均与物上所选取基准点重合。
那么此时的透镜处于同轴等高状态。
对于多个透镜组成的光路，采用这种调节方法更能体现出它的优越性。
为使多个透镜组成的光路中各透镜主光轴重合，可用上述方法分别调节透镜。
光刻机曝光过程中的光学系统对焦校准方法研究在光学制程中，光刻机是一种重要的工具，用于制造微缩电子元器件。
而在光刻机的操作过程中，光学系统的对焦校准方法显得尤为重要。
本文将探讨光刻机曝光过程中的光学系统对焦校准方法的研究。
一、背景介绍光刻技术是一种基于光学原理的微影制程技术，广泛应用于集成电路、平板显示、半导体器件等领域。
而在光刻过程中，光学系统的对焦校准方法对于保证曝光图形的清晰度是至关重要的。
二、光刻机光学系统的对焦原理光刻机的光学系统通过聚焦光束将光刻胶上的图形进行曝光，对焦校准则是确保光束准确聚焦到光刻胶表面的关键步骤。
在光刻机中，常用的对焦校准方法主要有显微镜法、干涉法和自动对焦法。
一种常见的对焦方法是显微镜法，该方法通过显微镜观察光刻胶图形的清晰度来实现对焦校准。
使用操作人员通过显微镜观察标志点的清晰度，并通过调节对焦器的位置来达到最佳的对焦效果。
另一种常用的对焦方法是干涉法。
该方法利用干涉仪的原理，通过测量曝光胶上的干涉条纹的清晰度来实现对焦校准。
干涉法的优点在于可以实现更高的精度，但需要较复杂的仪器设备。
还有一种自动对焦法，该方法通过使用传感器来检测对焦图像的清晰度，并自动调节对焦器的位置来实现对焦校准。
自动对焦法不仅可以提高工作效率，还可以减少人为操作的误差。
三、对焦校准方法的比较与分析在光刻机的实际应用中，不同的对焦校准方法各有优劣。
显微镜法虽然简单易行，但需要操作人员具备一定的经验，且容易受到人为主观因素的影响。
干涉法具有较高的精度，但需要相对复杂的设备，成本较高。
自动对焦法可以提高工作效率，减少操作人员的工作强度，但需要较高的系统自动化水平。
综合考虑，根据实际需求和实际情况选择对焦校准方法是至关重要的。
针对不同的工作环境和对焦要求，可以选择相应的对焦方法，以实现最佳的对焦效果。
四、对焦校准方法的优化及改进在光刻机对焦校准方法的实际应用过程中，还存在一些问题和挑战。
例如，显微镜法需要通过人工观察来实现对焦校准，容易受到人为因素的影响；干涉法需要较复杂的设备，成本较高；自动对焦法则需要高水平的系统自动化。
光刻机设备故障分析与维修优化光刻机设备作为半导体制造中不可或缺的重要设备之一，其正常运行对于半导体行业的发展至关重要。
然而，由于长时间的使用和高频率的操作，光刻机设备难免会出现各种故障。
本文将就光刻机设备故障的分析与维修优化进行探讨。
一、光刻机设备故障分析1. 设备故障分类光刻机设备故障可以分为硬件故障和软件故障两大类。
硬件故障主要包括光源问题、镜片损坏、机械传动故障等。
而软件故障则主要体现在参数设置错误、系统崩溃等方面。
2. 故障的原因分析光刻机设备的故障原因多种多样，可能是由于长时间的使用导致零部件老化，也可能是由于操作人员的错误操作所致。
另外，光刻机设备本身的结构复杂性也是导致故障频发的一个重要原因。
二、光刻机设备故障维修优化1. 维修团队建设与培训对于光刻机设备故障的维修，一个专业的维修团队是必不可少的。
建立一个高素质的维修团队，定期进行培训，提高维修人员的技能水平，是保障设备正常运行的基础。
2. 故障预警与保养通过建立故障预警系统，监测光刻机设备的工作状态，可以提前发现潜在的故障，并采取相应的保养措施。
定期对设备进行保养，更换老化的零部件，可以降低故障发生的概率。
3. 数据分析与优化在故障发生时，及时记录故障信息并进行数据分析是非常重要的。
通过对故障进行统计和分析，可以找出故障的共性和规律，为设备的优化提供依据。
同时，对设备进行优化改进，提高设备的稳定性和可靠性。
4. 备件管理与供应链优化光刻机设备的备件管理是维持设备正常运行的关键。
建立完善的备件管理系统，优化供应链，保障备件的及时供应和管理，可以减少设备故障带来的停机损失。
5. 其他维修手段的应用随着技术的进步，光刻机设备的故障维修也可以借助其他手段来完成。
比如，通过引入远程维修技术，可以在远程的情况下对设备进行维修，提高效率和减少时间成本。
总结：光刻机设备故障分析与维修优化是保障光刻机设备正常运行的重要环节。
通过建立专业的维修团队，优化维修流程和备件管理，提高设备的稳定性和可靠性，可以降低设备故障频率，并最终提高生产效率和产品质量。
光刻机工艺参数优化提高芯片制造一致性在芯片制造过程中，光刻技术起到了至关重要的作用。
光刻机是一种常用的光学仪器，用于将芯片设计图案转移到光刻层并形成准确的图案。
然而，由于光刻机工艺参数的设置不同，可能会导致生产出的芯片出现一致性差异。
为了提高芯片制造的一致性，需要对光刻机工艺参数进行优化。
一、光刻机工艺参数的作用光刻机工艺参数是指在光刻过程中调整的一些参数，包括光源能量、曝光时间、焦距调节、曝光模式等等。
这些参数对芯片的制造过程有着重要的影响。
1. 光源能量光源能量是指光刻机所使用的紫外光在单位面积上的能量值。
光源能量的大小直接影响着曝光的效果和芯片的分辨率。
若光源能量过高，容易造成图形形变或者产生曝光过度的现象；若光源能量过低，则可能无法完全曝光。
因此，调整光源能量可以在一定程度上优化芯片的制造一致性。
2. 曝光时间曝光时间是指芯片在光刻机中暴露在光源下的时间长短。
曝光时间的设置直接影响着芯片的光刻深度和光刻图案清晰度。
合理调整曝光时间可以提高芯片的制造一致性。
3. 焦距调节焦距调节是指通过调整光刻机的镜片焦距，来实现光源光斑与样品表面的最佳聚焦状态。
焦距的调整不仅影响芯片图案的清晰度，还会对芯片制造的一致性产生影响。
4. 曝光模式曝光模式是指光刻机中的曝光方式，通常分为连续曝光和间断曝光两种。
连续曝光模式适用于光刻图案较简单的情况，而间断曝光模式适用于光刻图案较复杂的情况。
选择合适的曝光模式可以提高芯片制造的一致性。
二、光刻机工艺参数优化方法为了提高芯片制造的一致性，可以通过以下几个方面对光刻机工艺参数进行优化。
1. 实时监测和反馈在光刻过程中，应实时监测光刻机的工艺参数，并对实际制造效果进行反馈。
通过比较实际制造出的芯片与设计图案的差异，可以及时调整光刻机的工艺参数，从而提高芯片的一致性。
2. 优化光刻机设备选择性能优秀、稳定可靠的光刻机设备是提高芯片制造一致性的关键。
光刻机的稳定性和精度对工艺参数的调整和优化有着重要影响。
集成电路应用 第 36 卷 第 10 期（总第 313期）2019年10月 252.2 晶圆预对准技术晶圆预对准系统（Pre-Alignment Unit）主要保证晶圆传输系统的精度，就是所谓的一级定位系nm 节点，甚至在 10～7 nm 工艺虽然已在世界先进 Fab 投入量产，但是在实际工厂生产制造过程中，会遇到各种工程技术问题需要解决。
本文主要探讨了 14 nm 晶圆在光刻曝光工艺时，晶圆对准之异常问题以及改善措施。
上海市经济和信息化委员会软件和集成电路产业发展专项基金（1500204）。
郑华明，上海华力集成电路制造有限公司，研究方向：集成电路制造。
图 1 ASML NXT 系列光刻机图 3 晶圆的量测图 2 晶圆的传输当晶圆放置在 Pre-alignment 系统放置台时，LED 光源将入射光照射在 wafer边缘，同时 wafer 通过 P-chuck 的旋转装置（Rotation Unit）旋转 wafer。
然后，由下方的 Edge senor 感应器收集光信号。
通过 Edge2.3 预对准温控单元（TSU）Pre-alignment系统中的温控单元（TSU）主要功能是为了保证 wafer 在进入曝光前提前进入更然后，实际上 wafer 与 Pre-alignment中的温控单元（TSU）并不是完全接触的，wafer 之间存在一定的间距（20～30 μm）。
同时，当 wafer 放置在 TSU P-chuck 放置台时，TSU 盘面很多圈状的小孔内是在同时进行真空（Vacuum）和纯净空气（CDA）作业控制，都是为了保证都到最佳的温度控制效果。
图 7 所示为 wafer 在 TSU 时的状态情况。
3 异常问题及改善方案3.1 问题描述3.3.2 鱼骨分析图从以下几个方面分析晶圆在光刻机的对准异常情况，如图 9 所示。
3.3.3 验证分析光刻机只是针对 14 nm 工艺产品会产生对准误差过大的问题，其余正常工艺产品都未见异常，所图 4 预对准系统图 5 Edge sensor 与 wafer rotation 关系曲线图 6 预对准系统中的温控单元（TSU）图 7 wafer 在温控单元（TSU）中的侧视图图 8 晶圆在预对准时失效模型图图 9 晶圆对准偏差问题鱼骨分析图通过测试 14 nm 工艺晶圆的翘曲度数据和正常产品比对，也未见明显异常，说明 14 nm 产品晶圆翘曲度状况良好。
光刻机曝光过程中的光学畸变研究与校正在现代半导体制造过程中，光刻技术起着至关重要的作用。
而在光刻机的曝光过程中，光学畸变是一个不可忽视的因素。
本文将探讨光刻机曝光过程中光学畸变的研究与校正方法。
一、光学畸变的概念与分类光学畸变是指在光学系统中，由于光线经过透镜或反射镜等光学元件时产生的形状或位置的偏差。
根据畸变类型的不同，光学畸变可分为径向畸变和切向畸变。
1.1 径向畸变径向畸变也称为球差，是由于光线通过球面形状的透镜或反射镜时引起的畸变。
这种畸变会使得图像中心附近和边缘的像差不同，形成像差放大的现象。
1.2 切向畸变切向畸变又称彗差，是指图像在相机镜头的平面上呈现出弯曲形状的畸变。
这种畸变会使得直线变为曲线，对高精度图像的拍摄和测量带来困扰。
二、光刻机曝光过程中的光学畸变影响因素在光刻机的曝光过程中，光学畸变的产生受到多种因素的影响。
以下为其中的几个主要因素：2.1 光学系统设计光学系统设计中的镜头选择和参数设定对光学畸变的发生具有重要影响。
因此，在光刻机设计初期就应考虑到光学畸变问题，并采取相应的措施进行抑制和修正。
2.2 光刻胶材料光刻胶材料的物理特性，如折射率、收缩率等，也会对光刻机曝光过程中的光学畸变产生影响。
合理选择光刻胶材料，可以有效减小光学畸变的发生。
2.3 光源稳定性光源的稳定性对光刻机曝光过程中的畸变有重要影响。
光源的亮度变化、角度变化等因素都可能导致光学畸变的发生。
因此，保证光源的稳定性是减小光学畸变的必要条件。
三、光学畸变的研究方法为了减小光刻机曝光过程中的光学畸变，科学家们提出了多种研究方法。
下面将介绍几种常用的方法：3.1 模拟仿真通过数学模型和计算机仿真软件，可以对光学系统进行仿真分析，预测和修正光学畸变。
模拟仿真方法可以帮助工程师们在设计初期就发现并解决潜在的光学畸变问题。
3.2 实验测量通过实验测量方法，可以对光刻机曝光过程中的畸变进行实时监测和测量。
常用的测量方法包括干涉法、散斑法等。
光刻机的故障排除与维护技巧光刻机是一种常用于半导体芯片制造过程中的关键设备，它的作用是通过将光敏涂层暴露于高能量光下，将芯片上的模式转移到光刻胶上。
然而，由于长时间使用和各种因素的影响，光刻机有时会出现故障，影响生产效率。
本文将介绍光刻机故障排除和维护的一些基本技巧，帮助您快速解决故障，并保持设备的正常运行。
首先，光刻机的故障原因可以分为机械故障、光学故障和电气故障三类。
机械故障包括机械部件的损坏、运动不稳定等问题；光学故障指的是光源、镜面、光学系统等部件的故障；电气故障主要是指供电系统的异常或电路板的故障。
针对这些不同类型的故障，我们可以采取相应的排除方法。
首先，对于机械故障，我们需要检查机械部件是否正常运作。
例如，检查传动系统是否紧固，并检查线路是否连接良好。
如果发现机械部件损坏，需要及时更换或修理，避免进一步的故障。
此外，光刻机的工作环境也需要保持干净，避免灰尘和杂物进入设备内部，影响正常的运行。
其次，光学故障的解决方法主要涉及到清洁和调整光学部件。
首先，我们需要定期检查光源的状态，确保光源光强度稳定且光源镜面清洁。
其次，检查投影光镜片和投影光学系统是否有积尘或其他污染物，及时进行清理。
调整光刻机的聚焦和对齐也是重要的维护步骤，在使用光刻机之前，确保光刻胶在平台上的聚焦度和对齐度处于最佳状态。
最后，我们要注意电气故障的排除。
首先，检查光刻机的电源输入是否稳定，同时确保电气线路没有损坏和短路。
其次，检查电路板和连接器是否正常工作，如果发现电路板有损坏或烧毁的情况，需要及时更换。
除此之外，还要定期检查和维护机箱中的风扇和散热装置，保持光刻机的散热效果良好。
除了故障排除，定期维护也可以帮助我们保持光刻机的正常运行和延长使用寿命。
这包括定期更换光刻胶、清洁工作环境、保养涂胶器和烘烤装置等。
在使用光刻机之前，我们还要检查和调整设备的真空度，确保它符合制造工艺的要求。
同时，定期对光刻机进行整机性能测试和校准，确保其工作精度和稳定性。
光刻机曝光过程中的常见问题与解决方案光刻机是半导体制造中一种重要的设备，用于将芯片上的电路图案转移到硅片上。
在光刻机的曝光过程中，常会遇到一些问题，这些问题可能会影响芯片的质量和产能。
因此，了解并解决这些常见问题是非常重要的。
以下是光刻机曝光过程中几个常见问题以及解决方案：问题一：光刻胶均匀度不佳当光刻胶在硅片上涂布不均匀时，会导致曝光图案的失真和不良。
造成光刻胶均匀度不佳的原因很多，可能是由于光刻胶的质量问题、硅片表面不洁净、涂布速度过快等。
解决方案：1. 检查光刻胶的质量，确保其符合生产要求。
2. 清洗硅片表面，去除可能的污染物，确保表面干净。
3. 调整光刻胶的涂布速度，使其均匀涂布在硅片上。
问题二：曝光图案中的尺寸偏差曝光机在从掩膜上转移图案到硅片上时，可能会导致图案尺寸的偏差。
这可能是由于曝光机的机械精度问题、掩膜制备的问题或者光源强度不稳定等原因造成的。
解决方案：1. 定期检查和维护曝光机，确保其工作精度和稳定性。
2. 检查掩膜的制备过程，确保其质量和精度。
3. 检查光源系统，保证光源强度的稳定性。
问题三：曝光图案中的残留物曝光过程中，有时会出现曝光图案中残留物的问题，这可能会导致芯片的故障或不良品率的提高。
残留物主要包括残留的光刻胶、异物等。
解决方案：1. 定期清洗光刻机，去除可能的残留物。
2. 加强对光刻胶的质量控制，确保其不会在曝光过程中残留。
3. 检查和消除工作环境中可能的异物，防止其进入曝光系统。
问题四：曝光时间不准确曝光时间的不准确可能会导致图案的失真或者芯片的性能不稳定。
曝光时间不准确可能是由于光源强度变化、掩膜透光率不均匀等原因造成的。
解决方案：1. 定期校准光源强度，确保其稳定性。
2. 检查掩膜的透光率均匀性，确保曝光过程中的光强均匀。
3. 使用自动曝光时间控制系统，提高曝光时间的精确度。
问题五：曝光图案中的缺陷曝光图案中的缺陷可能会对芯片的性能产生不良影响。
这些缺陷可能是由于曝光机的精度问题、光刻胶的质量问题、掩膜制备的问题等造成的。
