涵洞墙身施工总结
- 格式:doc
- 大小:1.19 MB
- 文档页数:9
首件涵洞施工技术总结一、涵洞工程概况根据相关要求,我分部选取XX 涵洞(排水灌溉涵)作为首件工程。
该涵涵长48.25m,单孔2.0×2.5米,与线路夹角75°,分离式基础,进出水口结构形式为八字墙。
基底换填0.6m砂卵石,设计基础、墙身为C20卵石混凝土,盖板C30钢筋混凝土。
地质概况表层粉质粘土厚约2.6m,褐色~浅黄灰色,稍湿~湿,可塑~硬塑,粘性较强,下伏卵石土厚约80m,地下水以第四系松散孔隙水潜水为主,埋深约1.0m,含水量丰富。
二、涵洞施工本涵XX年XX月XX日开始挖基,XX月XX日完成涵洞基础砼浇筑,XX 月XX日完成墙身砼浇筑,XX月XX日完成涵洞盖板安装及防水层施工。
现场施工严格按照已批准的涵洞施工组织设计方案、施工技术交底进行实施,取得了涵洞的施工经验。
现将施工情况总结如下:1、施工准备涵洞开工前,根据设计文件及相关技术规范要求,我分部完成了相应的施工准备工作:施工方案和开工报告通过监理工程师批准,场地三通一平、施工测量及复核、地材及砼配合比相关试验、原材料进场报验、施工技术交底等,人员设备到位。
2、人员设备配置情况根据施工工艺要求和现场施工条件,本涵施工配置施工管理人员25人,机械设备16台套。
主要机械设备表3、涵洞施工3.1、施工测量、基坑开挖基坑开挖前由测量人员根据施工设计图准确测量放样,定出涵洞纵横中心线位置,基础轴线控制桩延长至基坑基坑坡顶以外稳定位置并加以固定做好标记。
基坑采用挖掘机按1:0.5放坡开挖,开挖底宽按基础换填宽度两侧各加0.5m施工作业空间。
3.2、基础换填换填前对地基进行承载力试验,达到设计要求后进行换填施工。
换填采用砂卵石,厚度0.6米。
换填分为两层进行,人工配合装载机摊铺,每层松铺厚度36cm,压路机分层压实,保证压实度。
3.3、模板安装涵洞基础厚度60cm,采用单块钢模,墙身模板先在平地按每4m一道沉降缝拼装好。
安装前先由测量人员精确放线定出模板位置,人工配合吊车准确安装校正。
河惠莞高速公路河源紫金至惠州惠阳段T4标(K29+570~K42+583.324)K36+920涵洞首件工程墙身施工总结中铁隧道局集团有限公司紫惠高速公路T4标项目经理部二○一八年四月目录一、首件工程概况 (1)二、参加首件工程的主要施工人员 (1)三、主要投入的机械设备 (2)四、施工准备 (2)五、涵洞墙身施工流程 (2)六、涵洞墙身施工工艺 (3)6.1施工放样 (3)6.2模板与支架 (3)6.3砼浇筑及养护 (4)七、过程总结 (4)八、质量保证措施 (5)九、安全保证措施 (6)9.1临时用电安全方案 (6)9.2模板施工安全 (6)9.3常用脚手架安装要求 (7)9.4混凝土浇注 (8)9.5防火、安全警示等措施 (8)十、首件工程中存在的不足 (8)10.1蜂窝及气泡 (8)10.2原因分析 (8)10.3预防措施 (9)十一、文明施工及环保措施 (9)十二、综合评价及总结 (9)一、首件工程概况为了进一步加强工程质量管理,提高紫惠高速公路整体施工管理水平和工程质量,通过对首件工程认可的方式,总结施工经验,及时发现、解决问题,及时调整施工工艺,通过首件涵洞施工总结提供相应数据指导后序施工,我标段在2018年3月18日至2018年4月24日进行了涵洞墙身首件施工,首件选定K36+920钢筋砼盖板涵墙身作为我标段涵洞墙身的首件开工工程。
K36+920涵洞为1-6m×5m钢筋混凝土盖板涵,涵身长91.1m,与线路夹角为100°,洞顶填土高度8.98m。
涵洞设计地基承载力为140Kpa,基础为1.6m厚C30钢筋混凝土;涵身设计为80cm厚C30混凝土;盖板为宽660cm,厚100cm 的C35钢筋混凝土盖板。
涵洞洞口身基础、墙身、帽石、洞口铺砌采用C20混凝土浇筑。
图1-1 K36+920涵洞涵身断面图二、参加首件工程的主要施工人员为了保证首件工程的成功实施,我部成立了首件工程实施小组。
K23+500涵洞墙身(首件)施工总结一、工程概况承担至张家口高速公路第12标段起讫里程为K18+260-K28+200,全长9.94公里。
本标段含有17座涵洞。
涵洞墙身采用C30素砼浇筑,涵洞基础、墙身、台帽及盖板等部位根据沉降缝位置进行分板块施工且沉降缝至上而下为通缝.涵洞墙身模板采用业主规定的大面积平面钢模。
墙身采用钢管脚手架及对穿拉杆支护,墙身砼采用吊车+料斗+串筒的运送方法至模板内施工。
我标段选择了K23+500涵洞墙身第2板作为涵洞首件工程施工。
通过本次首件工程获取全线涵洞墙身施工的最佳施工工艺参数,为后续涵洞墙身施工提供较为可靠的施工依据.K23+500涵洞墙身第2板报驻地办项目监理检验时间为2013年8月12日,浇筑时间为2013年8月22日,拆模时间为2013年8月24日.通过该墙身模板拆除后的外观检验来看,墙身结构尺寸、墙身墙面平整度、竖直度及墙身外观均达到设计及规范要求,首件墙身施工达到施工要求。
二、首件工程施工目的通过首件墙身施工,确定劳动力、机械设备的最佳组合以及各工序之间的衔接,并依据此指导全线涵洞墙身的施工,确保工程质量。
为了更快地使涵洞墙身的施工步入正规,我标非常重视此次的首件墙身的施工。
在施工过程中,我们安排了工程技术人员进行全过程旁站,监理工程师参与了全过程监控,确保进场原材料为合格材料,钢筋焊接、绑扎,模板安装平整度、竖直度符合规范要求。
砼的配合比严格按照试验室批准配合比施工,砼的塌落度进行现场检测,保证墙身砼在要求的塌落度范围内浇筑。
三、施工组织1、施工准备①组织施工技术人员熟悉设计文件及图纸,了解施工规范,进行现场核对及施工调查并进行技术交底,使施工人员明确施工目的及施工方法。
②墙身模板采用0.91.5m的平面钢模板拼装。
模板进场验收合格后,在施工现场进行模板的试拼,检校模板接缝处是否错台,整体模板平整度是否符合规范要求.在模板拼装合格后,对模板进行精细打磨,去除凸点,铁锈等杂物.模板的接缝处采用挤压双面胶的方式处理,在立模完成后砼施工前,对模板进行清洗和涂刷脱模剂.③施工前进行墙身放样,确定墙身线位置及立模高度.墙身尺寸线在涵洞基础上用墨线弹出。
一、工程概况 (3)二、通道墙身各种要素组合施工总结 (3)1、模板 (3)3、机械设备及机具 (3)4、检测器具 (4)5、砼浇筑时坍落及时间 (4)6、施工周期为7天 (4)三、通道墙身施工过程控制总结 (4)(一)加强测量放线控制 (4)(二)加强模板质量控制 (5)1、模板加工要求精益求精 (5)4、使用长效脱模剂 (5)5、模板的安装加固要求稳固 (6)6、模板接缝要求密贴 (6)7、模板安装后严格检查 (6)(三)加强砼质量控制 (7)1、严把进场材料关 (7)2、优化砼配合比 (7)3、砼运输 (7)2、砼浇筑 (8)3、砼振捣 (9)4、砼养护 (9)5、拆模 (10)K179+731钢筋砼盖板涵施工总结一、工程概况K179+731为 1-3m钢筋砼盖板涵,采用C30砼分离式基础,C30砼重力式墙身, C30钢筋砼台帽,C30钢筋砼预制盖板。
本涵洞所处位置属戈壁土,全涵洞基底必须处于密实土层上,地基承载力不小于400KPa。
二、通道墙身各种要素组合施工总结K179+731通道长24m,共分4节,其6m长墙身4节(每节现浇C30砼约29.57m3),高度3.08m,施工周期、机械及人员组合如下:1、模板模板采用1.2×1.5m大块钢模,共30块。
2、管理及施工人员19人现场指挥人员:1人,质检人员:1人,试验人员:1人模板工:4人,架子工:4人,砼工:3人,普工:5人3、机械设备及机具砼运输罐车6台, 15KW发电机1台,振动棒2台,容积1m3漏斗1个,串筒2套。
4、检测器具全站仪1台,水准仪1台,2m靠尺1把,5m钢卷尺3把,30m钢卷尺1把,垂球1个。
5、砼浇筑时坍落及时间砼浇筑时的坍落度控制为7~10㎝,浇筑时间不宜超过4小时,采用两班人分别对大里程墙身同时施工。
6、施工周期为7天支架搭设:2天,立模1天,模板加固1天,砼浇筑1天,砼养护1天,拆模1天。
三、通道墙身施工过程控制总结为确保通道墙身内实外美,结构尺寸、平面位置、标高、竖直度及平整度满足施工规范要求,现将施工过程控制总结如下:(一)加强测量放线控制在开工以前,组织测量人员对通道中线、长度、底标高、顶标高进行测量复核,组织技术人员复核设计图纸。
涵洞工程施工总结根据总监办《三黎高速公路项目管理办法》和施工标准化文件的要求,以及A监办下发的《关于贯彻落实首件工程验收制度的通知》的相关要求,为保证涵洞的施工质量,我项目部在三黎高速公路第LJ04合同段内YK44+800钢筋混凝土盖板涵进行了首件工程施工。
现将盖板涵施工情况总结如下:一、工程概况本涵洞位于黔东南州天柱县境内,中心桩号YK44+800,全长52.65m。
进出口形式为一字墙,结构尺寸为3.5×4m,详细参数见下表:YK44+800通道明细表涵洞基底排水,基底承载力的确认,基底清淤换填、软土换填夯实,涵洞防水,涵洞与路基填土结合部等是本合同段内涵洞工程的重点。
主要工程数量如下:主要工程数量汇总表二、施工组织2.1 人员通道施工按照相应路段路基工程施工进度相应进行,在不影响主线路基施工的前提下,由专门负责通道施工的作业人员施工,单个涵洞配置相应的技术操作人员和技术管理人员,涵洞之间可以实行流水作业,可以几个涵洞先后同时施工,确保工程进度。
技术管理人员配置:单个涵洞配置技术人员一名,质检员一名,专职安全员一名。
技术人员负责涵洞、通道施工技术指导及机械、人员调配;质检人员负责分项工程成品及半成品检查验收,并报监理工程师检查、验收,并签认相关质检资料;专职安全管理员,主要负责施工现场安全防护设施的检查、验收及维护,相关人员个人安全防护用品佩戴情况的检查,检查现场施工操作的规范性。
涵洞、通道施工管理人员配置单个涵洞操作人员配置:模板工:5人钢筋工:6人混凝土工:5人混凝土养生:1人施工现场劳动力配备表2.2 机械设备主要机械设备到场情况2.3 检测仪器检测仪器2.4进场材料详见后附的建筑材料报验表。
混凝土在拌和站集中拌制,采用混凝土罐车运至工地现场。
三、施工工艺 整体施工工艺流程施工准备测量定位基坑开挖基坑检查浇筑台身基础立模、浇筑台身盖板安装洞口基础浇筑出入口墙身浇筑防水层施工盖板预制涵身两侧基坑回填出入口铺砌等附属工程检查验收垫层施工监理签证满足设计要求不满足设计要求3.1 临时工程3.1.1 临时驻地涵洞施工作业队就近在沿线搭设临时活动房屋或租住当地民房,选址要求;交通便利不受施工干扰,地势平坦,不受洪水、泥石流、雷电和台风威胁,避开塌方、落石、滑坡、危岩等地段。
框架桥施工总结1.编制范围成绵乐客运专线框架桥工程,DK39+077.5 2-7*4.55米钢筋混凝土框架框架桥。
2.工程概况本框架桥位于DK38+900-DK41+700段路基内,中心里程为DK39+077.5,设计形式为分离式双孔,净空宽7m,净高 4.55m。
框架桥主框架长度为54.66米,为排洪排污而设。
框架桥临近既有宝成线,箱身位臵处有既有T型梁桥一座,桥下有污水。
主要工程内容:围堰施工、基坑开挖、主体工程施工(基础、基础以上)、防护工程、附属工程工程特点:本框架桥临近既有线,桥位处流水较大,需采用围堰导流污水,同时采用防护桩防护既有线。
3.技术标准铁路等级:I级;设计速度:200km/h,基础设施速度目标值250km/h;正线线间距:4.6m~4.8m;最小曲线半径一般采用3500m,困难地段采用1700m;最大坡度:20‰;到发线有效长度采用650m;牵引种类:电力;列车运行控制方式:自动控制;行车指挥方式:综合调度;列车类型:8辆编组电动车组4.主要工程数量主要工程数量见下表:序号工程项目单位数量备注1 挖基挖方(无水/有水)m33787/27342 箱身C40抗侵蚀钢筋砼(L1)m32292.5C30抗侵蚀砼(L1)m3481.83 出入口C30抗侵蚀砼(L1)m3306.4 C30砼m332.5 M10浆砌片石m356.94 箱内护面C30砼m3153.15 防水层甲种防水层m2942丙种防水层m27286 回填土方m3487级配碎石m334055.工程地质及水文地质条件1)工程地质条件桥位处地表下0~2m为人工填筑土(粉质黏土)σ0=0.10MPa,其下为卵石土σ0=0.40MPa,要求箱体基底至于卵石土上,下伏基岩为泥岩夹砂岩σ0=0.40MPa。
2)水文地质条件桥位处地表水类型为:HCO3-.CL- -Na+.Ca2+型,在环境作用类别为化学侵蚀环境及氯盐侵蚀,环境作用等级为L1。
科技资讯科技资讯S I N &T NOLOGY I NFORM TI ON 2008N O.16SCI ENC E &TEC HNO LO GY I N FO RM A TI ON 建筑科学混凝土外观质量是混凝土质量的直观体现,因此搞好混凝土外观质量对混凝土工程有着重要意义。
我单位2004年承包的涵洞施工高程、几何尺寸能满足规范要求,但混凝土墙身表面质量存在许多问题,经过多次摸索,试验总结,取得了较好的效果。
现将浅谈如下。
1墙身基本情况涵洞盖板墙身原设计均为C15混凝土,高度为3米,厚度为0.55米,每隔4m ~6m 设一沉降缝,施工时,采用多浪32.5号普通硅酸盐水泥,混凝土集料为本地产粗砂和河卵石。
设计配合比为∶水泥∶砂∶卵石:水=266∶673∶1248∶165,水灰比为0.62,模板用30c m ×150c m 组合钢模板,在前期施工中发现如下问题:①混凝土墙身表面有蜂窝麻面、水泡;②混凝土表面有白斑、黒斑,且颜色不一致;③表面有明显层印;④模板部分漏浆,个别走模现象;⑤混凝土施工时泌水较大,振捣困难;⑥边线不整齐。
2整改措施经对上述问题分析,我们找出原因并得出如下整改措施2.1模板混凝土墙身外露面模板改用0.5m ×1.5m整体钢,厚4c m 。
模板应有足够的刚度,重复使用不变形。
施工前应除去锈迹和表面防锈漆,使模板表面洁净光滑。
模板安装应保持水平。
因为模板接缝不平整会引起漏浆现象,因此安装模板时可在接缝处抹一层粘结剂并内夹一层无纺土工布。
粘结剂由水泥与胶水(装饰涂料:硅酸钠)配制而成。
其中水泥能抵挡水的侵蚀,胶水有粘性可防止水泥浆开裂,并能有效地粘结在模板上,以防粘结剂被振动器振落而失去塞缝作用,另外内夹的土工布可吸收混凝土凝结时产生的过多水分,防止水泡产生。
施工时,土工布外露部分应仔细切除。
为防止走模,模板固定采用Φ14m m 对拉钢螺杆,间距1.2m ×1.0m ,下垫钢垫片和钢管,通过钢管使模板整体受力均匀。

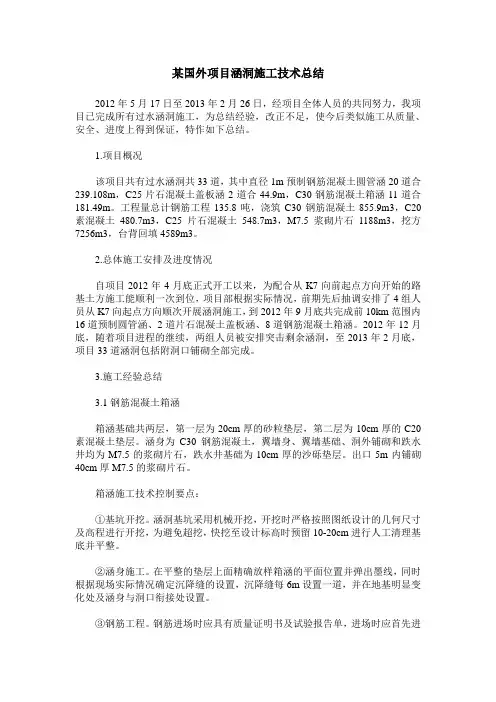

某国外项目涵洞施工技术总结2012年5月17日至2013年2月26日,经项目全体人员的共同努力,我项目已完成所有过水涵洞施工,为总结经验,改正不足,使今后类似施工从质量、安全、进度上得到保证,特作如下总结。
1.项目概况该项目共有过水涵洞共33道,其中直径1m预制钢筋混凝土圆管涵20道合239.108m,C25片石混凝土盖板涵2道合44.9m,C30钢筋混凝土箱涵11道合181.49m。
工程量总计钢筋工程135.8吨,浇筑C30钢筋混凝土855.9m3,C20素混凝土480.7m3,C25片石混凝土548.7m3,M7.5浆砌片石1188m3,挖方7256m3,台背回填4589m3。
2.总体施工安排及进度情况自项目2012年4月底正式开工以来,为配合从K7向前起点方向开始的路基土方施工能顺利一次到位,项目部根据实际情况,前期先后抽调安排了4组人员从K7向起点方向顺次开展涵洞施工,到2012年9月底共完成前10km范围内16道预制圆管涵、2道片石混凝土盖板涵、8道钢筋混凝土箱涵。
2012年12月底,随着项目进程的继续,两组人员被安排突击剩余涵洞,至2013年2月底,项目33道涵洞包括附洞口铺砌全部完成。
3.施工经验总结3.1钢筋混凝土箱涵箱涵基础共两层,第一层为20cm厚的砂粒垫层,第二层为10cm厚的C20素混凝土垫层。
涵身为C30钢筋混凝土,翼墙身、翼墙基础、洞外铺砌和跌水井均为M7.5的浆砌片石,跌水井基础为10cm厚的沙砾垫层。
出口5m内铺砌40cm厚M7.5的浆砌片石。
箱涵施工技术控制要点:①基坑开挖。
涵洞基坑采用机械开挖,开挖时严格按照图纸设计的几何尺寸及高程进行开挖,为避免超挖,快挖至设计标高时预留10-20cm进行人工清理基底并平整。
②涵身施工。
在平整的垫层上面精确放样箱涵的平面位置并弹出墨线,同时根据现场实际情况确定沉降缝的设置,沉降缝每6m设置一道,并在地基明显变化处及涵身与洞口衔接处设置。
涵洞工程施工技术总结一、路基涵洞工程概述DK88+915.93~DK89+991.89软土地基路堤区段设计图纸设有3座涵洞,分部是DK89+134.00框构小桥、DK89+404.00框架箱涵,以及DK89+727.60框构中桥。
其中DK89+134.00框构小桥位于R=9000m曲线及i=0.6‰坡道上,津秦正线线路法线与框构轴线夹角θ=33.32°,基坑实际开挖深度超过 6.0m,最大开挖深度达到6.5m,为三个涵洞中夹角最大,开挖深度最深,施工难度最高的涵洞。
本文以DK89+134.00框构小桥施工为范例,结合其它两个涵洞施工的共性特点进行总结。
二、施工程序施工程序为:施工准备→测量放样→基坑开挖→基础浇筑(分两次1-7.78m 进行)→底板和墙身浇筑(分两次1-7.78m进行)→八字墙施工→边墙施工→帽石砼浇筑→回填路面→检验验收。
三、施工主要方案1、基坑开挖相比于普通的承台基坑开挖施工,DK89+134.00框构小桥复杂的平面形状、高低不一的基底标高、较大的开挖深度和广度,以及流塑性强的土质(涵址处原为一排水主沟渠),都对其基坑支护开挖施工提出了更高的技术要求。
面对DK89+134.00框构小桥苛刻的基坑开挖施工环境,大桥局二分部技术管理人员根据以往承台、涵洞基坑支护经验,深入现场调查研究,结合DK89+134.00框构小桥自身实际,提出了钢板桩+型钢双层支护、平面分区分层分级开挖的施工方法,成功解决了基坑支护开挖施工坑壁稳定的问题。
支护开挖方法概述如下:1.1、支护框构小桥全桥结构轮廓线外围15cm处整体插打拉森IV型钢板桩支护,对于开挖深度达5.5m的挡墙区域采用长为12m的钢板桩,对于开挖深度为4.0m的桥身主体区域采用长为9.0m的钢板桩,钢板桩保证锁口闭合。
图一:钢板桩1.2、支护加固在钢板桩外围约3.0m放坡开挖处再插打一排型钢支护,在型钢与内侧的钢板桩支护之间拉设钢丝,使两排支护整体受力。
箱涵首件施工总结一、首件概况在K1+377.601处设现浇钢筋砼箱涵一座,采用设计结构形式1-2.5×2m,暗涵、正交,在原箱涵两侧接长,线路左侧接长24m,右侧接长11m,箱涵的顶板厚度和底板厚度均为30cm、侧墙厚度为28cm。
进出口分别设置C30混凝土一字墙。
箱涵首件施工选择在线路左侧24m箱涵进行。
二、首件施工说明我部经过细致的施工准备,严格按照相关技术规范和箱涵首件施工方案进行了首件箱涵的施工,具体如下:2016年8月20日:完成首件箱涵施工段基坑开挖。
2016年8月20日~2016年8月21日:完成首件箱涵施工段碎石垫层回填及夯实。
2016年8月22日:完成首件箱涵施工段混凝土垫层浇筑。
2016年8月24日~2016年8月27日:完成首件箱涵施工段底板钢筋绑扎。
2016年8月28日:完成首件箱涵施工段底板模板安装及混凝土浇筑。
2016年9月5日~2016年9月7日:完成首件箱涵施工段涵身及顶板钢筋绑扎。
2016年9月8日~2016年9月11日:完成首件箱涵施工段涵身模板安装及混凝土浇筑。
2016年9月22日~2016年9月25日:完成首件箱涵施工段涵背回填。
箱涵砼设计坍落度为120mm~180mm,混凝土浇筑采用泵送的方式入模,浇筑连续进行。
经过监理工程师现场监督,在我项目部相关人员的共同努力下,于2016年9月11日完成了首件箱涵的浇筑。
在施工过程中,技术人员全过程现场值班,做好了相关记录,作为总结报告的编制依据。
在经过整理分析后,可作为以后箱涵施工的参考依据,达到了进行首件箱涵施工的重要意义。
三、施工人员情况施工现场负责人:吴宝跃施工技术负责人:许昭雄安全负责人:陈连海试验负责人:邱树勤测量负责人:翁奕润测量:柏晓华现场技术员:王伟鉴施工员:许辉松劳动力8人四、施工机械情况箱涵首件施工主要机械设备一览表五、施工工艺流程测量放样→基底处理→基坑开挖与支护→基底碎石换填及混凝土垫层施工→箱涵底板施工→箱涵墙身、翼墙及顶板施工→变形缝处理→结构验收→涵背回填。

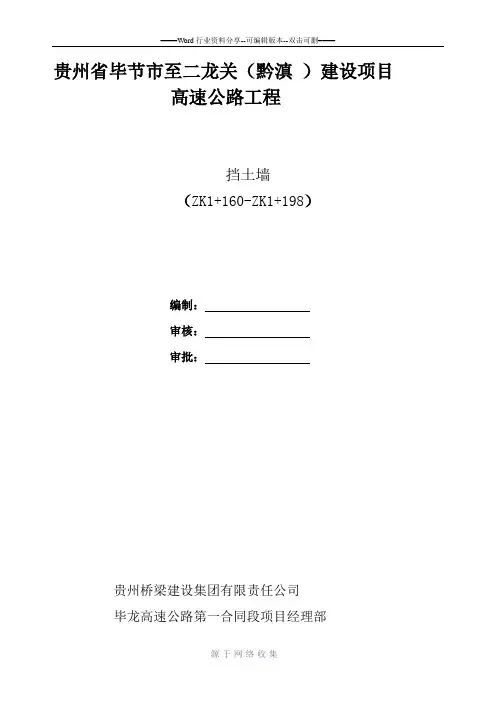

贵州省毕节市至二龙关(黔滇)建设项目高速公路工程挡土墙(ZK1+160-ZK1+198)编制:审核:审批:贵州桥梁建设集团有限责任公司毕龙高速公路第一合同段项目经理部混凝土墙身施工总结一、首件工程概况为了加强工程质量,立足于“预防为主,先试点”的原则,认真贯彻执行“以工序保分项,以分项保分部、以分部保单位,以单位保总体”的质量保证体系,确保我合同段内的涵洞工程质量符合设计要求及技术标准,我标段选定了ZK1+160-ZK1+198挡土墙为我标段挡土墙的首件开工工程。
二、施工组织机构1、经理部人员:技术负责人1名,质检1名,试验1名,安全员一名,现场施工技术员1名;经理部人员配置符合现场施工要求。
2、施工班组人员:模板组6名,混凝土工4名;振捣工2人;施工队伍人员配置符合现场施工要求。
三、投入的机械设备1台47m泵车,砼由现场100m3/h的搅拌站供应,由5台罐车运输。
四、施工过程1、施工过程(1)根据挡墙中心线及挡墙尺寸确定模板位置,先用端模确定墙身坡度,然后分别支立前、后侧模,拉杆和撑杆要将模板固定,保证模板的严密性和稳定性,然后清理模内杂物、均匀涂刷模板油。
(2)安放排水管并固定,用草团将两端管口塞紧防止混凝土堵塞管道。
(3)开始浇筑混凝土,每10m或20m一次性浇筑,本工程采用挖机配合船舶浇筑,先在底层浇筑10-15cm混凝土,然后人工配合挖机抛放块石,块石距模板不小于10cm,抛石时要避开钢拉杆和排水管,浇筑砼和抛石依次循环至距顶面15cm处全部浇筑混凝土。
块石重量控制在10-100kg,最大粒径不大于30cm,严格控制掺入比不超过20%。
2、养护、拆模(1)待混凝土终凝后马上覆盖土工布,并定期洒水养护。
(2)混凝土具有一定强度后(夏季一般为24h)拆除模板,继续覆盖养护,养护时间大于等于14d。
五、首件成品检查情况按照首件产品认证制度要求,现在我标段已完成ZK1+160-ZK1+198挡土墙段施工,经检测各项指标符合要求:表面平整度:10mm ,实测:2mm 1mm ;断面尺寸:不小于设计,实测:2mm 4mm;竖直度:0.5%台身, 实测:2mm 1mm;外观描述:拆模后,砼表面平整,无明显蜂窝麻面,色泽基本一致,无脱落现象,泄水孔无堵塞现象,外观总体质量较好。
首件工程涵洞施工总结一、首件工程概况为了加强工程质量,立足于“预防为主,先试点”的原则,认真贯彻执行“以工序保分项,以分项保分部、以分部保单位,以单位保总体”的质量保证体系,确保我合同段内的涵洞工程质量符合设计要求及技术标准,我标段选定了K73+000钢筋砼盖板涵为我标段盖板涵的首件开工工程。
该盖板涵,洞口形式均为八字墙,孔数-孔径为1-4*4m,中心桩号为K73+000,交角90°,涵洞全长65m。
二、参加首件工程的主要施工人员三、主要投入的机械设备四、涵洞基础及下构施工流程及工艺4.1、涵洞基础施工首件工程报批→测量放线→基坑开挖→基底承载力检测→基础施工→墙身施工。
此项工程于2015年5月2日报批,于2015年5月2日开始施工。
首先放样,确定基坑开挖位置,并用石灰粉末表示开挖线,然后基坑开挖至设计标高后,经过动力触探试验,基底承载力未达到设计要求,因此进行换填2.5米,片碎石用量2614.7m³,换填完成后再次做动力触探试验,测试结果为基底承载力达到设计要求,可进行下一道工序。
在施工基础前先进行放样,按照设计尺寸进行模板安装,并加固后方可进行混凝土浇筑。
浇注好混凝土,并振捣密实。
在基础浇注至顶。
基础施工完成后进行墙身放样,墙身四角定点挂线进行模板安装,安装时需要考虑墙身沉降缝与基础对应。
本项工程采取的主要施工方法为:模板采用定型厚4mm净面钢模,按设计的墙身尺寸现场拼装,按基础沉降缝位置分段立模浇筑,每浇完一段墙身,进行下节墙身循环浇筑混凝土。
砼采用集中拌合,罐车运输,采用吊机配合料斗入模浇筑。
从整个施工过程来看,该首件工程过程受控,施工工序顺畅。
我标段于2015年8月9日15时开始首段涵洞墙身施工,施工浇筑时常3小时,中间无任何外在因素干扰,一切顺利;2015年8月11日进行模版拆除,发现部分砼施工质量外观通病,现将通病现象、原因分析及相应预防措施统计如下:4.1.1、掉角现象:砼局部掉块,不规整,棱角有缺陷。
涵洞施工方案总结/首件工程总结报告(一)、施工方案涵洞基础:采用挖掘机开挖两边坡按1:0.5取值,基础开挖底宽为涵洞混凝土基础宽度两边各加0.5m施工作业空间。
基础开挖到离基底约有5~10cm时,则采用人工修整。
确保不扰动基底地质层。
人工修整完后,对基底轴线、高程、平面尺寸进行自检,然后报驻地办验收,并对基底进行承载力试验,若基底承载力小于设计基底承载力,则上报监理给予处理。
钢筋由加工厂制作。
现场绑扎。
混凝土由搅拌站搅拌,用混凝土罐车运送到施工现场。
(二)、基础施工1、测量:基底验槽合格后,测量人员用全站仪放样出涵洞中心轴线、边线,并安装基础模板。
2、立模:基础模板采用木胶板,一次成形,每节立模长度为3m。
基础模板宽7.44m,厚1.0m。
为了防止模板受到混凝土内应力的影响而变形,保证涵洞基础的线形与美观,在模板纵向每50cm加竖向肋骨一根,横向因为高度只有一米,所以就在上中下各加一条横向肋骨。
两侧模板采用对拉螺栓对拉,并用顶托支撑。
模板内涂刷脱模剂并安装严密,严禁使用废机油。
3、沉降缝:涵洞每6m设置沉降缝1道,按设计位置设置,做到两端竖直、平整,上下贯通,沉降缝的填塞符合设计及规范要求。
4、混凝土浇筑:基础采用C25混凝土现浇而成。
砼采用强制式搅拌机,当混凝土到现场时,检查其坍落度、均匀性等指标,合格后方可使用。
砼振捣采用插入式振捣器,砼振捣应充分密实为止。
密实的标志是混凝土停止下沉,不再冒出气泡,表面呈现平坦、泛浆现象为止。
对墙身部分进行预埋钢筋,以便基础与墙身更好的相结合。
混凝土基础分段浇筑时,多做一组试块。
当混凝土达到2.5MPa时,则进行涵洞基础模板的拆除与墙身模板的安装。
(三)、墙身施工:涵身C15片石混凝土在施工前,应准确计算砼、片石的具体数量。
涵洞洞身采用分段一次浇灌成形的施工方法。
涵洞墙身模板的安装时,墙身模板沉降缝按设计位置设置,做到两端竖直、平整,上下贯通,沉降缝的填塞符合设计及规范要求。
乌玛高速公路景泰至中川机场段工程项目钢筋混凝土盖板涵洞首件工程总结编制:审核:审批:Xxxxxxxxx合同段目录一、编制说明 (1)二、编制依据 (1)三、编制目的 (1)四、工程概况 (2)五、施工准备情况 (3)六、施工工艺及方案 (5)七、模板安装及拆除注意事项 (11)八、质量控制标准、措施 (12)九、文明施工措施 (16)十、安全施工措施 (17)十一、环保措施 (19)钢筋混凝土盖板涵洞首件工程施工总结一、编制说明为了保证该工程在技术最佳、质量最优、最低消耗、最短工期的前提下,取得良好的经济效益和社会效益,我项目部编制了景中高速公路JZ8合同段钢筋混凝土盖板涵洞首件工程施工方案。
二、编制依据1. 景中高速公路JZ8标段《G1816乌海至玛沁国家高速公路景泰至中川机场段公路建设项目土建工程施工招标文件》;2. 景中高速公路JZ8标段《G1816乌海至玛沁国家高速公路景泰至中川机场段公路建设项目土建工程两阶段施工图设计》;3、《公路桥涵施工技术规范》(JTG/T F50-2011);4、《公路工程质量检验评定标准》(JTG F80/1-2017);5、《公路工程施工安全技术规程》(JTJ 076-95);6、我公司同类工程施工经验及现场勘察情况;7、项目办和驻地办下发的指导性文件和总体及年度施工计划。
三、编制目的1、思路为达到“预防为主,先导试点”的施工原则,本项目部对盖板涵洞首件工程各项指标进行综合评价,验证其施工工艺的可行性,并总结其施工中各项指标的控制要点,以用于指导后续施工。
2、目的(1)验证施工工艺和施工方法在本标段施工中的适用性;(2)选定满足施工所需的各种工艺参数;通过首件工程施工,指导本标段涵洞工程施工作业。
3、目标以“高效、优质、安全、文明”为施工指导思想,确保完成涵洞施工任务。
(1)施工目标根据首件施工计划,按时完成施工。
(2)质量目标实现建设项目工程质量优良,全部工程项目达到现行规范及检验评定标准要求,分项工程验收合格率达100%,优良率达95%以上,把各分项工程打造成为景中项目的样板工程。
涵洞首件工程施工总结本合同段共有涵洞58座,其中盖板板涵27座,圆管涵31座,涵洞盖板采用集中预制现场安装,基底处理部分采用松木桩和砂垫层处理,基础C15片石砼、台帽C25混凝土,八字墙及,台身M7.5浆砌片、块石。
K0+473涵洞于2010年12月30日上午8点开始安装模板,2011年1月2日开始砌筑墙身,1月8日台帽混凝土浇筑完毕,从施工全过程来看,施工质量得到了保证,同时也取得了非常宝贵的施工控制经验,为涵洞工程全面推广打下了坚实的基础.现将施工工艺总结如下:一、施工过程简述K0+473涵洞基础、台身、台帽、包括八字墙,施工模板采用钢模板,砼由拌合站集中供应、汽车吊吊装入模,插入式振捣器振捣,混凝土养护。
二、主要人员配置钢筋加工厂: 施工负责人1人,质检员1人,施工员1人,技术负责人1人,技术员1员,试验员1人。
三、机械配置现场机械配置:吊车一台,砼罐3台,发电机150KW一台,φ50插入式振捣器2台。
四、施工工序总结1、基底处理首先按照界桩给定的范围进行清表,然后表面整平,压路机静压。
随后进行地基处理。
地基处理必须按照设计中的要求进行,针对不同的涵洞有不同的地基处理形式,包括灰土桩、灰土换填、等。
最后经监理工程师验收合格后进行基坑开挖。
2、基坑开挖基坑开挖采用人工配合挖掘机开挖,机械开挖至设计标高以上20厘米时,采用人工突击开挖至设计标高,随后立即由试验人员进行地基承载力检测,如果地基承载力不符合设计要求必须对地基进行处理(或按照图纸设计的要求进行处理)。
例如地基进行灰土桩处理或进行灰土换填。
基坑开挖完毕后需向监理工程师报检。
基坑四周设置排水沟,始终保持良好的排水,以保证整个施工期间不致遭受水的浸泡。
其检查项目见表1.1。
3、基础混凝土施工(涵台基础施工)①、施工前的准备必须有满足施工作业过程中所需要的一切设备,包括震捣棒、溜槽、串筒等设备。
基础施工中采用组合式钢模板,混凝土集中拌合,罐车运输,溜槽入仓,采用插入式振捣。
贵州省安江高速公路T J9A合同段K111+682盖板涵首件工程总结报告中交二公局第四工程有限公司安江高速公路TJ9A合同段项目经理部二0一三年十二月十五日K111+682涵洞首件工程施工总结一、工程概况:K111+682盖板涵,跨径为4m,净高为4.5m,交角为60度,涵长为116.1m。
工程结构为:基础为C25钢筋砼140cm;基底设计承载力为600KPa,采用M7.5浆砌片石进行换填处理,台身为C25钢筋砼、台帽为C25钢筋砼、八字墙及其基础为M7.5浆砌片石。
台帽、台身及基础每隔3-6m设置一道上、下贯通的2cm宽沉降缝,按沉降缝构造施工。
盖板为C30钢筋混凝土预制板。
帽石采用现浇C25砼。
全涵正身共分27节进行浇筑施工。
二、施工组织安排((一)、人员安排:在项目部的统一安排,精心布置下,成立了以项目经理负责施工队人员:管理:3人模板工:10人电工:1人杂工:5人钢筋工:7人混凝土工:20人(二)、机械设备及模具K111+682盖板涵主要施工设备一览表三、施工准备根据招标、投标文件、施工合同、设计文件及有关规范要求,我项目部编报了施工组织设计,修建了施工临时设施,根据设计交底,进行了施工测量复核工作,做好原材、地材等相关试验检测工作,编制上报了开工报告。
四、施工方案及施工工艺(一)基坑开挖涵洞基坑采用人工配合挖机进行开挖。
先用挖机开挖至离基底标高、基础四周边线位置10—5cm处,然后改用人工开挖至基底位置,开挖过程中,通过控制桩确保基坑方位、尺寸、符合设计要求,并通过测定标高控制好开挖深度,基坑严禁超挖,挖到设计标高后,对基底承载力进行检测,设计基底承载力为600KPa若基底承载力达不到要求,需挖到基岩位置,承载力达到设计要求的600KPa时,按设计图纸要求采用M7.5片石进行换填处理。
满足设计要求,经监理工程师检查验收合格,即可进行M7.5浆砌片石层施工。
(二)M7.5浆砌片石垫层施工当涵洞基底承载力达到600KPa时,按设计要求采用M7.5浆砌片石进行基底处理,施工时按坐浆法进行施工,砂浆必须按试验室提供的配合比进行配制,砂浆采用JS500型拌和机搅拌,达到基底标高后,测量队对基础进行放样,及时进行基础施工,不得长期暴露、扰动或浸泡。
涵洞、通道八字墙施工总结报告编制人:审核人:商登高速公路商丘段TJ-4项目部2014年04月12日涵洞、通道八字墙首件施工总结一、首件意义为保证工程施工质量,验证施工机械的适应性和施工方法的合理性,并为后续施工提供相关参数,通过首件工程的实施,一方面验证应用于涵洞、通道八字墙首件工程的施工工艺和方法的合理性和可行性,获取相关施工参数和数据,另一方面通过墩柱首件工程施工过程中暴露出的问题,进行分析和总结,制定改进措施,优化施工参数,以指导后续八字墙施工,确保八字墙工程施工质量。
二、作业准备2.1 测量放样:由测量组采用全站仪精确地放出八字墙基础位置,用白灰撒出八字墙基础边线,用木桩在四角固定(开挖时应注意增加保护桩)。
2.2 由中心试验室对原材料进行质量检测,并做好通道工程混凝土配合比试验工作,报监理工程师批准使用。
2.3 进场足够的专业施工人员,要求技能熟练,能严格按照施工技术规范要求操作。
施工人员数量必须满足施工进度计划要求,并报监理工程师审批。
2.4 进场相应的施工机械设备、模板等,要求性能良好,能够达到现行规范要求。
同时施工数量必须满足施工进度计划要求,并报监理工程审批。
2.5 混凝土的拌和采用拌和站集中拌和,混凝土灌车运输至现场。
三、主要工序作业时间记录3.1 基础施工放样:2014年3月1日3.2 基础模板加工及安装:2014年3月4日3.3 基础混凝土浇筑:2014年3月4日20:00开始,23:00结束,共用时3小时3.4 模板拆除:2014年3月6日3.5 墙身施工放样:2014年3月7日3.6 墙身模板加工及安装:2014年3月14日3.7 墙身混凝土浇筑:2014年3月14日19:00开始,2014年3月15日07:00结束,共用时12小时3.8 模板拆除:2014年3月17日四、施工工艺4.1 地基处理按照涵洞(通道)地基处理设计进行施工,处理方式为水泥搅拌桩或碎石垫层处治。
贵港至合浦高速公路№6合同段K113+580涵洞墙身施工总结
广东省长大公路工程有限公司贵合路№6合同段项目经理部
2015年 01月07日
K113+580涵洞墙身施工总结
一、工程概况
广西省贵港至合浦高速公路№6标,起点桩号为K92+300,终点桩号为K120+900,路线经浦北县泉水镇、张黄镇、大成镇,路线长,设计速度为120Km/h,路基宽度,主线采用双向四车道。
主要工程量包括路基填方为万m3;路基挖方为万m3;大中型桥梁15座,桩基662根,小箱梁878片,涵洞89座,互通立交1处、服务区1处。
K113+580涵洞,涵洞类型为1-4*、交角为90º、涵长44m。
涵洞墙身厚、高。
K113+580涵洞于12月24日浇筑墙身混凝土,30日浇筑台帽混凝土,墙身采用C20混凝土,台帽采用C30钢筋混凝土。
浇筑时侧模采用钢模板,端模采用木模。
二、主要存在问题
1.墙身存在气泡、鱼鳞纹、混凝土色差
2.墙身底部烂根
鱼鳞纹气泡
3.蜂窝
4.线型烂根蜂窝
沉降缝线型
4.沉降缝
沉降缝不贯通
三、主要原因
1.鱼鳞纹存在主要原因:第一车混凝土到达现场时塌落度较小、流动性较差,为防止出现蜂窝,工人存在过振导致混凝土泌水,出现鱼鳞纹。
2.气泡存在的主要原因如下:
⑴材料方面
①根据粒料级配密实原理,在施工过程中.材料本身级配不合理,粗骨料偏多、大小不当,碎石中针片状颗粒含量过多.以及生产过程中实际使用砂率比试验室提供的砂率偏小,这样细粒料不足以填充粗粒料空隙.导致粒料不密实.形成自由空隙,为气泡的产生提供了条件。
②水泥和水用量的多少.也是气泡产生的重要原因。
在试配混凝土时,主要针对强度而考虑水泥用量,如果在满足混凝土强度的前提下,增加水泥用量,从而减低水灰比,气泡将大大减少。
其原因是多余水泥浆可以填充因骨料级配不合理或者其它因素形成妁空隙.而水的减少可以使自由水形成的气泡(混凝土中水泡蒸发后成为气泡)减少。
③在水泥用量较少的低标号混凝土拌和过程中.由于水化反应耗费的水较少,使得薄膜结合水、自由水相对较多。
从而导致水泡形成的机率增大.这便是用水量较大、水灰比较高的混凝土易产生气泡的原因。
④某些混凝土外掺剂以及水泥自身的化学成份。
也是导致气泡产生的原因。
因产生气泡的机理要比物理原因复杂的多。
所以在选用外掺剂前,应做必要的配比试验。
⑵工艺方面
①在混凝土的拌和、灌注过程中,容易混进空气,混凝土拌和物中的气泡
既不能自行逸出.也不会靠自身的重量将气泡挤出,所以振捣是混凝土密实、排除气泡的重要手段。
通过振捣使骨料颗粒互相靠拢紧密。
将空气带着一部分水泥浆挤到上部,气泡借助振动力冒出。
振捣是否密实、气泡能否排出与使用振捣器的类型、振捣方法及模板表面处理等许多因素有关。
②振捣时间的长短与气泡的排除有直接的关系。
一般的讲.振捣时间越长。
力量越大,混凝土越密实。
但时间过长。
石子下沉、水泥浆上浮,会发生分层、泌水、离析现象,使有害气体集中于顶部.形成“松顶”,同时对模板的强度、刚度和稳定性有更高的要求。
如果时间过短,骨料颗粒还没有靠拢紧密.不能将水和多余的空气排出,达不到密实的目的。
对于流动性较大的混凝土振动力不能过大.时间不宜过长;对于干硬性混凝土.则必须强力振捣。
因此。
要根据不同类型的混凝土构件。
确定混凝土振捣时间的长短。
振实的标志是:在振捣过程中,当混凝土无显著下沉。
不出现气泡、表面泛浆并不产生离析。
在一定条件下。
延长振捣时间,可以提高振捣效果.但不能增加有效范围。
而有效范围之内的气泡才能在振捣过程中排出,所以选择合理的振捣半径是非常必要的。
通常情况下,插入式振捣器的有效半径为45~75厘米.插入间距一般控制在60cm以下.分层厚度不应大于振捣棒头长度的0.8倍。
采用平板振捣器时,混凝土表面要全部振到,同时分层厚度不应大于20cm。
振捣有效范围还与混凝土的稠度有关。
一般振动波随着距离的增大而减弱.对于干硬性混凝土,振动能的衰减越大,有效振动距离越短.对于流动性大的混凝土则相反。
振捣器插入的速度也影响气泡的排出。
要求是“快插慢拔”,即插入速度要快.使上下部混凝土几乎同时受到振捣,拔出时则要慢,否则振捣棒的位置不易被
混凝土填实.容易形成空隙,对于干硬性混凝土更要注意.慢拔则空隙在振捣过程中聚合填实,利于气泡外逸。
③在桥梁工程施工中,混凝土构件主要使用大型钢板整体成型,以便于模板的立拆。
但大面积整块钢模无接缝,不利于多余水及空气的排出.易形成气泡。
同时为便于脱模,常在钢模表面刷油。
在混凝土振捣过程中。
由于自由水往两边及上面走动,使得不吸水的钢模与混凝土接触面含水较多。
同时钢模刷油后有一定的粘滞力。
使得接触面的水不易跑动,这样混凝土表面形成水泡(最终形成气泡)的机率较大。
因此,钢模面积太大和油的粘滞力对气泡的排出是不利的。
3.涵洞墙身烂根主要原因:模板缝隙未进行处理。
浇筑混凝土、振捣的过程中容易跑浆,从而形成烂根现象。
4.蜂窝产生的原因:混凝土局部酥松,砂浆少,石子多,石子之间出现空隙,形成蜂窝状孔洞,这种现象称为混凝土蜂窝。
其原因是:①混凝土搅拌时间短,未拌和均匀,振捣不密实;②下料不当,一次下料过多,未及时振捣又下料,漏振;③未分层分段浇筑;④模板孔隙未堵好,漏浆。
5.沉降缝线型产生的原因:两块墙身的沉降缝模板采用木模板,混凝土下料和振捣,对木模板的冲击力较大,木模板容易变形,所以沉降缝线型较差。
6.沉降缝不贯通:墙身与基础沉降缝不贯通。
主要原因是立模的时候,没有按照基础沉降缝的位置进行安装墙身模板。
四、改进措施
1.鱼鳞纹:实验室严格控制混凝土配合比,混凝土到达现场塌落度10cm左
右为宜;严禁混凝土车司机及现场施工人员随意加水;振捣人员要熟练,避免过振或漏振。
2.气泡:
①从设计上控制水胶比和外加剂中引气剂的含量。
在满足施工要求坍落度的情况下,尽量减少水胶比,同时控制外加剂中引气剂的含量不得大于规范规定的范畴。
混凝土中的含气量,一般混凝土控制在4%以内。
而水灰比越小,产生的气泡会越少。
②原材料上控制引气剂的质量和含量
外加剂中引气剂的质量对混凝土表面产生的气泡有着本质的影响,俗话说治标应治本,所以对高标号、高性能混凝土我们一定要选用引气气泡小、分布均匀稳定的引气型外加剂。
尽量少用含松香类型的引气剂。
这类引气剂掺入后产生的气泡较大。
③从混凝土生产中解决产生气泡的原因
拌合站控制混凝土搅拌时间,不宜过长、不宜过短。
搅拌时间过短影响混凝土的强度,搅拌时间过长,产生的气泡也会越大。
④从施工工艺上来减少气泡的产生
从模板的脱模剂上来消除混凝土表面的气泡会起到很好的效果。
目前,在市场上已经有很多单位研制出了具有消泡化学成份的脱模剂,这种消泡型的脱模剂在使用后,当混凝土产生的气泡与模板表面脱模剂中所含的消泡剂相遇后,消泡剂会立即破灭或由大变小,由小变微。
使混凝土表面起到极其平滑致密的效果。
⑤从施工方法上来解决产生气泡的原因
在混凝土的施工过程中,我们应注意:应分层布料,分层振捣。
分层的厚度以小于30cm为宜,否则气泡不易从混凝土内部往上排出。
同时应注重混凝土的振捣,严防出现混凝土的欠振、漏振和超振现象。
3.烂根:现场施工中跑浆经常出现,工人安装模板的时候忽略了模板缝隙处理一道工序。
拼装之前,单块模板侧面粘贴双面胶。
模板底部与原混凝土接触面采用速凝高强度水泥砂浆封堵。
4.蜂窝:控制拌合站搅拌混凝土的时间;下料和振捣需分层,不得一次性下料过多或振捣层厚太厚;浇筑之前,处理跑浆孔。
5.沉降缝线型:K113+580涵洞两块墙身的沉降缝模板都采用木模,但是木模板施工中容易变形,无法保证沉降缝线型。
我部决定购买钢模板来代替木模。
6.沉降缝贯通:设计规定涵洞基础与墙身沉降缝必须通缝。
墙身沉降缝模板边线必须对准基础沉降缝位置。
五、改进措施
下一部涵洞墙身首件工程,我部对人员管理、机械设备投入、模板精度、材料把关方面继续完善,奠定首件工程必要条件。
