地锚螺栓安装指导书

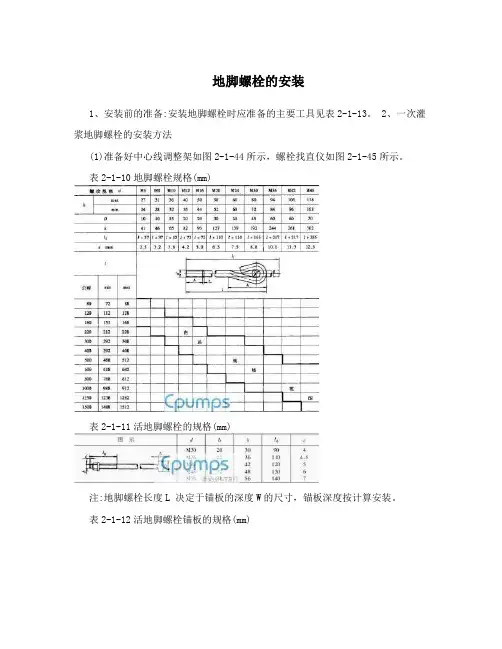

地脚螺栓的安装1、安装前的准备:安装地脚螺栓时应准备的主要工具见表2-1-13。

2、一次灌浆地脚螺栓的安装方法(1)准备好中心线调整架如图2-1-44所示，螺栓找直仪如图2-1-45所示。

表2-1-10地脚螺栓规格(mm)表2-1-11活地脚螺栓的规格(mm)注:地脚螺栓长度L 决定于锚板的深度W的尺寸，锚板深度按计算安装。

表2-1-12活地脚螺栓锚板的规格(mm)表2-1-13安装地脚螺栓时常用的主要工具图2-1-44中心线调整架图2-1-45螺栓找直仪(2)检查固定架和地脚螺栓。

固定架应事先在基础上立好，不准有松动现象;固定螺栓用横梁的配置及其标高应与图样相符，并应保持水平，可用测量仪检查。

地脚螺栓应进行清洗，螺栓顶上应钻好中心孔，并检查螺栓是否正直，螺纹是否完好。

不直的要矫正，螺母均应试拧。

(3)焊螺栓固定架。

按图样在钢板上划出地脚螺栓固定板位置尺寸线(以螺栓中心为准);把角钢和固定板焊在一起，然后进行尺寸检查，如图2-1-46所示。

(4)安装线架。

在安装地脚螺栓时，为了找准螺栓的中心位置、高低和与地面的垂直度，通常挂一根钢丝作为中心线，利用线坠和钢直尺等来找正。

钢丝两端挂在线架上，末端吊上重锤使线拉直如图2-1-47所示。

操作时，线架应根据设备基础的长度分段焊接，以免挂线过长，线坠不稳，一不小心挂线就会被碰掉或撞偏。

挂钢丝必须使其跨过“中心线调整器”，以防被碰动。

(5)挂中心线(钢丝线)。

中心线是各螺栓中心实际代表线，每个螺栓的安装位置必须根据它的中心线来确定。

因而每一项安装工程或一台设备基础都要根据生产的特点和重要性确定设置一根或几根主要中心线(纵向或横向);安装前根据安装螺栓的需要，再确定几根附属中心线，这些中心线都以主要中心线为标准来挂设。

挂设方法和步骤如下: a 挂线前，把已焊好的固定板全部安放在基础固定架上，根据固定板的编号按施工作业图排列。

b 在线架上作出主要中心线及距离较长的附属中心线，并打上印，标上号。

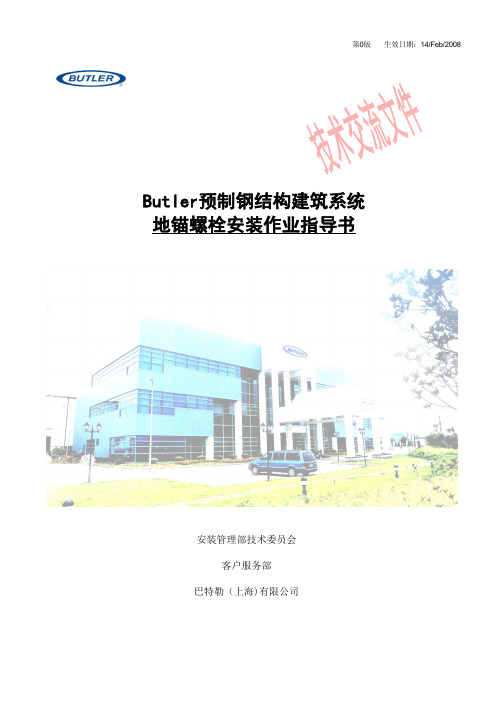

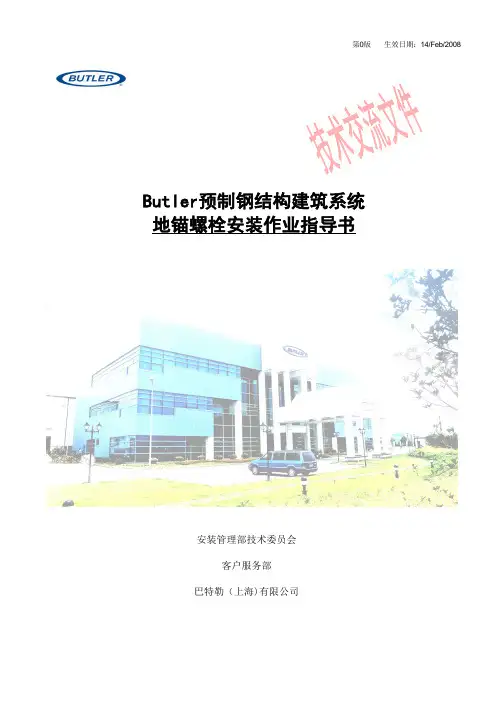

第0版生效日期：14/Feb/2008Butler预制钢结构建筑系统地锚螺栓安装作业指导书安装管理部技术委员会客户服务部巴特勒（上海)有限公司版次：第0版编写: 方翀编委: 靳小枫崔晓昶陈继忠杜立宏李朝锋李溯发布：安装管理部技术委员会发布时间: 14/Feb/2008换版记录: 第版换版编写:编委：发布:换版时间：Butler Shanghai Inc.巴特勒(上海）有限公司＃21 Baosheng Rd, Songjiang Industry Zone Shanghai 201613, P。

R.China中国上海松江工业区宝胜路21号邮编（Post code）:201613电话（Tel）：(86)21-57741717传真（Fax）：（86）21—57743691目录0．重要说明----——-—--——-—————-—-—-—--——--—--—--4 ———---—--———-—-———4 1。

施工范围—————------—--—--—----———-——-—---—-—-—--——————--——-———4 2。

编制依据——----————-—--——-——-——-----———--————-——-----—-—-——-——-4 3。

施工准备——-—-———---——-—--—---——————--——————————-———---—-—-----4 3。

1 材料准备-—-———-—--—--—---——-——---——--———--——--——-——---——-—-—-—4 3。

2 计量器具及特殊工具--—--——-——-——-——-——-—-—-—-—---——————-—--—-—-5 4. 施工工序——--——---—-—---------—-------—-—--——-————-—-—---—-———-5 4.1 工艺流程-—---—-----——---—-—---—--——--——--—---—-----———-——--——-5 4.2 工序方法—————--—---—-——-—--——--—————--—————-——--——-—-—-————---5. 控制要点—-----——--—-—--———-—-——--—--—-—---——--7 —-—-—--—------——7 6。

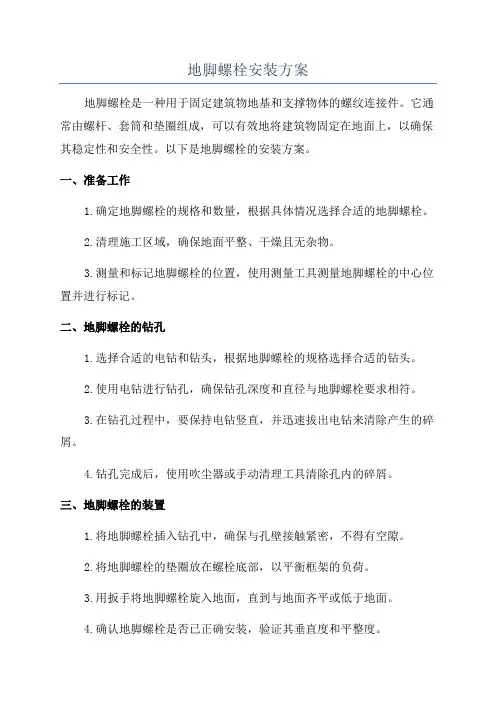

地脚螺栓安装方案地脚螺栓是一种用于固定建筑物地基和支撑物体的螺纹连接件。

它通常由螺杆、套筒和垫圈组成，可以有效地将建筑物固定在地面上，以确保其稳定性和安全性。

以下是地脚螺栓的安装方案。

一、准备工作1.确定地脚螺栓的规格和数量，根据具体情况选择合适的地脚螺栓。

2.清理施工区域，确保地面平整、干燥且无杂物。

3.测量和标记地脚螺栓的位置，使用测量工具测量地脚螺栓的中心位置并进行标记。

二、地脚螺栓的钻孔1.选择合适的电钻和钻头，根据地脚螺栓的规格选择合适的钻头。

2.使用电钻进行钻孔，确保钻孔深度和直径与地脚螺栓要求相符。

3.在钻孔过程中，要保持电钻竖直，并迅速拔出电钻来清除产生的碎屑。

4.钻孔完成后，使用吹尘器或手动清理工具清除孔内的碎屑。

三、地脚螺栓的装置1.将地脚螺栓插入钻孔中，确保与孔壁接触紧密，不得有空隙。

2.将地脚螺栓的垫圈放在螺栓底部，以平衡框架的负荷。

3.用扳手将地脚螺栓旋入地面，直到与地面齐平或低于地面。

4.确认地脚螺栓是否已正确安装，验证其垂直度和平整度。

四、地脚螺栓的固定1.将地脚螺栓的螺母和垫圈安装在地脚螺栓上。

2.使用扳手和扳手将螺母拧紧，确保地脚螺栓与建筑物的连接牢固可靠。

3.检查地脚螺栓的拧紧程度，充分确认其安全性。

五、整体检查1.检查地脚螺栓的数量和位置，确保符合设计要求。

2.检查地脚螺栓与地面的连接是否牢固和平整。

3.检查地脚螺栓的固定性能，确保其能够承受建筑物的负荷。

六、维护保养1.定期检查地脚螺栓的固定性能，确保其稳定性。

2.避免地脚螺栓长时间暴露在潮湿环境中，以防腐蚀和损坏。

3.如有需要，定期进行地脚螺栓的调整和紧固。

总结：地脚螺栓的安装方案主要包括准备工作、钻孔、装置、固定、整体检查和维护保养等步骤。

只有按照正确的安装步骤进行操作，才能保证地脚螺栓的安全性和稳定性，从而确保建筑物的整体稳定和安全。

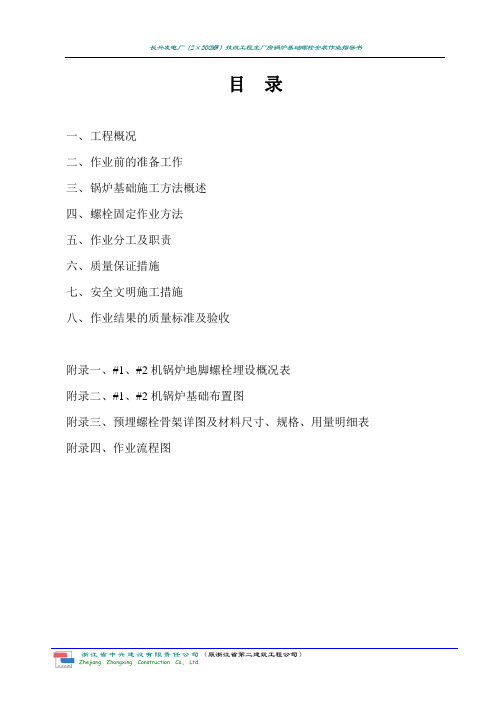

目录一、工程概况二、作业前的准备工作三、锅炉基础施工方法概述四、螺栓固定作业方法五、作业分工及职责六、质量保证措施七、安全文明施工措施八、作业结果的质量标准及验收附录一、#1、#2机锅炉地脚螺栓埋设概况表附录二、#1、#2机锅炉基础布置图附录三、预埋螺栓骨架详图及材料尺寸、规格、用量明细表附录四、作业流程图一、工程概况长兴电厂技改工程主厂房#1、#2机锅炉基础柱基与上部锅炉钢架连接均采用由锅炉生产厂家供货的直埋螺栓，其位于E~K轴和1/2～1/6及1/11～1/15轴之间。

螺栓直埋于GMJ-1～GMJ-13共56只基础柱基支墩上，每4根螺栓为一组，一共56组，每组螺栓规格，纵横向螺距（中心距）螺杆长度及螺杆底顶标高见附录一，#1机、#2机锅炉基础柱基基础分布图见附录二。

螺栓规格共有3种，其中M36长度为1500mm的43组，共192根；M56长度为1950mm的4组，共16根；M72长度2340mm的4组，共16根，合计螺栓总组数56组，螺栓总根数224根。

二、作业前的准备工作1、螺栓固定架、预埋铁件的制作：#1机螺栓固定架由施工单位采用角钢制作，立杆采用4根型号为50×5的角钢，横杆亦采用50×5的角钢，螺栓上套板用[10槽钢，螺孔直径为螺栓直径加1mm，下端用角钢作为固定板，固定板视螺栓直径大小选用不同的角钢，M36的螺栓选用50×5的角钢，M72及M56的螺栓选用∠100角钢，斜撑采用50×5的角钢，所有连接采用焊接，预埋铁件采用150×150×6的铁板，铁板下焊四根Ф10长为150mm的圆钢，螺栓骨架具体制作及材料的规格、尺寸、数量见附录三（#2机螺栓固定架由螺栓生产厂家提供）。

2、各种规格型号的螺栓固定架、套板的检查，检查其规格、数量、型号、尺寸是否符合设计要求,并作好记录,对其进行编号。

3、逐一对相应规格的螺栓、螺帽及垫片进行验收，并做好记录。

地脚螺栓的安装3部曲，4大注意事项，让你轻松了解！地脚螺栓指的是下端为直角弯钩的螺栓构件，或者L型和U型螺栓。

地脚螺栓具有增加锚固的功能，从而加大设备的承载负荷，甚至在运动时和遭遇地震时，也能起到很好的稳固效果。

地脚螺栓的安装步骤(1)安装需要的仪器设备和相关要求在地脚螺栓施工安装过程中，最为关键的一个环节当属仪器测量控制，且安装过程中涉及到大量的仪器设备，并对其操作有较高的要求。

因此，精准地控制仪器，熟练地操作经纬仪、水准仪等测量工具是安装人员上岗前必须具备的专业技能。

地脚螺栓工程质量与工业设备的运行和安全有着直接的联系，在安装中应尽力避免数据误差，使安装最大限度地精准到位。

如此就需要操作人员在安装过程中需要先固定支架，微调螺栓，做好前期调试工作，确保后续的安装质量，表2是安装中涉及所有仪器明细：(2)螺栓的固定地脚螺栓的固定工作，是安装的第一步。

首先应检查地脚螺栓，将镀锌层表面的污垢和油污一并清除干净，并给螺纹涂上润滑油，检查螺栓与螺母是否匹配。

在固定过程中，需要谨防螺栓孔内混进灰尘杂物，否则此时的杂物会被带入灌浆过程中。

然后就需要通过压力电磁传感对螺栓进行一体灌浆。

此时，应注意下端的弯钩需与底部保持两指宽的距离，防止间隙太小，灌浆时无法填满。

如设备安装在地下室或者基础上的混凝土楼板上时，应将地脚螺栓弯钩钩在钢筋上。

如果设备没有钢筋，则改用圆钢横穿过弯钩。

(3)确定螺栓安装架标高工业设备安装中偏差是普遍存在的，不同的施工项目对偏差的允许范围各不相同，而对地脚螺栓的安装误差则控制得较为严密，这一点在安装过程需格外注意。

测量标高时，要对每个钢架顶面四角都分别进行测量，如果发现实测标高低于设计标高，则需要垫上薄钢板或铁片来减小误差。

待到架定标高符合要求以后，再将钢架下部与底基台上的预埋件焊接固定。

焊接完毕后，要注意做好清理工作，并与相关人员核对技术交底文本上的所有事宜。

安装注意事项(1)螺栓轴线及垂直度控制施放轴线时，应由测量人员先控制好轴线端头，调平找正后采用中心线投点来定出各横向及纵向的轴线。

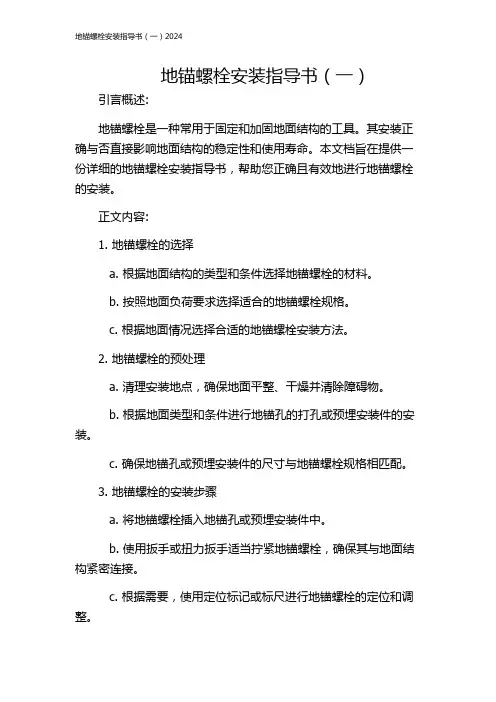

地锚螺栓安装指导书（一）引言概述:地锚螺栓是一种常用于固定和加固地面结构的工具。

其安装正确与否直接影响地面结构的稳定性和使用寿命。

本文档旨在提供一份详细的地锚螺栓安装指导书，帮助您正确且有效地进行地锚螺栓的安装。

正文内容:1. 地锚螺栓的选择a. 根据地面结构的类型和条件选择地锚螺栓的材料。

b. 按照地面负荷要求选择适合的地锚螺栓规格。

c. 根据地面情况选择合适的地锚螺栓安装方法。

2. 地锚螺栓的预处理a. 清理安装地点，确保地面平整、干燥并清除障碍物。

b. 根据地面类型和条件进行地锚孔的打孔或预埋安装件的安装。

c. 确保地锚孔或预埋安装件的尺寸与地锚螺栓规格相匹配。

3. 地锚螺栓的安装步骤a. 将地锚螺栓插入地锚孔或预埋安装件中。

b. 使用扳手或扭力扳手适当拧紧地锚螺栓，确保其与地面结构紧密连接。

c. 根据需要，使用定位标记或标尺进行地锚螺栓的定位和调整。

d. 检查地锚螺栓的拧紧力度，确保其符合安装要求。

4. 地锚螺栓的固定及加固a. 使用固定草图和连接件对地锚螺栓进行进一步固定。

b. 根据需要，使用支撑物或加固结构对地锚螺栓进行加固。

c. 确保地锚螺栓及其固定件之间的连接可靠和稳定。

5. 地锚螺栓的维护与检查a. 定期检查地锚螺栓的紧固状态，并根据需要进行重新拧紧。

b. 定期清理地锚螺栓和其周围的杂物和污垢。

c. 如有需要，根据实际情况进行地锚螺栓的维修或更换。

总结:本文档介绍了地锚螺栓的安装指导，包括地锚螺栓的选择、预处理、安装步骤、固定及加固方法以及维护与检查等方面的内容。

正确安装地锚螺栓对于地面结构的稳定性至关重要，建议在安装前详细阅读并按照指导进行操作。

如有任何疑问或困难，建议寻求专业人员的帮助和指导。

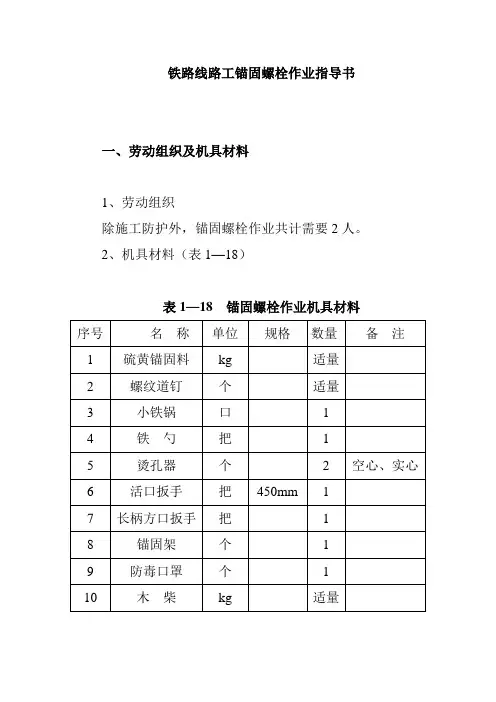

铁路线路工锚固螺栓作业指导书一、劳动组织及机具材料1、劳动组织除施工防护外，锚固螺栓作业共计需要2人。

2、机具材料（表1—18）表1—18 锚固螺栓作业机具材料序号名称单位规格数量备注1 硫黄锚固料kg 适量2 螺纹道钉个适量3 小铁锅口 14 铁勺把 15 烫孔器个 2 空心、实心6 活口扳手把450mm 17 长柄方口扳手把 18 锚固架个 19 防毒口罩个 110 木柴kg 适量二、作业程序1、准备作业（1）根据气候条件，按以下规格的质量配合比范围，称好各种材料的一次溶剂量。

硫磺∶水泥∶砂子∶石蜡为1∶（0.3～0.6）∶（1～1.5）∶（0.01～0.03）。

（2）先将砂子放入锅内搅拌加热至100℃～120℃，再将水泥放入锅内搅拌加热至130℃左右，最后将硫磺和石蜡放入锅内，再继续搅拌加热，使溶液混合均匀，由稀变稠成液胶状时即可使用。

2、基本作业（1）卸载轨枕扣件，烫孔退订。

（2）清理好钉孔，恢复原来的喇叭形。

（3）堵孔：用粗砂或稻草将孔底封死并捣实，封层厚度不大于37mm，Ⅱ型枕净孔深不小于160mm，Ⅲ型枕净孔深不小于190mm。

（4）摆正锚固架，控制螺纹道钉位置。

（5）溶液一次灌够，但不宜太满。

（6）将螺旋道钉顺锚固架左右旋转垂直插入，螺旋道钉的方圆应高出承轨台面，使用扣板扣件时高出5～8mm，使用弹条扣件时高出0～2mm。

3、整理作业（1）外溢的溶液凝固后，应铲除干净。

（2）清理现场，回收旧料。

三、技术标准1、螺旋道钉的方圆应高出承轨台面，用扣板扣件时高出5～8mm，用弹条扣件时高出0～2mm。

2、同一承轨台两螺纹道钉中心距离为214mm，误差不大于±1mm。

最内侧两螺纹道钉中心距，II型轨枕为（1303±2）mm，Ⅲ型轨枕为（1299±2）mm。

3、同一混凝土枕4颗螺纹道钉应在同一直线上，偏差不大于4mm。

四、作业安全1、线上锚固作业，应先设好驻站及工地防护；线下锚固作业，应设工地防护。

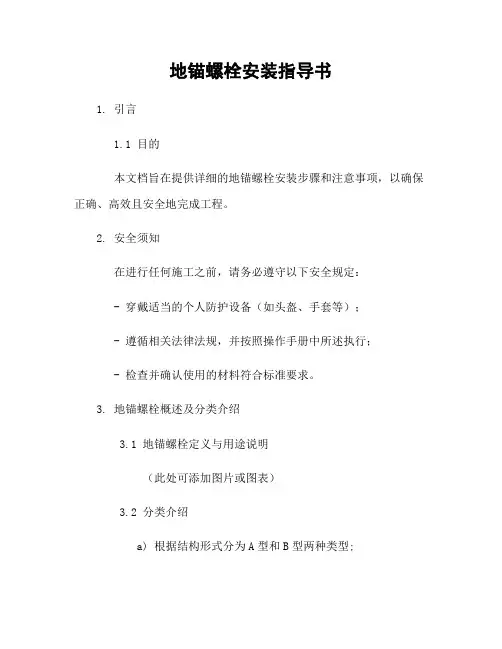

地锚螺栓安装指导书1. 引言1.1 目的本文档旨在提供详细的地锚螺栓安装步骤和注意事项，以确保正确、高效且安全地完成工程。

2. 安全须知在进行任何施工之前，请务必遵守以下安全规定： - 穿戴适当的个人防护设备（如头盔、手套等）；- 遵循相关法律法规，并按照操作手册中所述执行；- 检查并确认使用的材料符合标准要求。

3. 地锚螺栓概述及分类介绍3.1 地锚螺栓定义与用途说明（此处可添加图片或图表）3.2 分类介绍a) 根据结构形式分为A型和B型两种类型;b) 根据应用场景分为土壤固化系列、岩体支撑系列等多种不同类型。

4.现场勘测与设计计划步骤一：确定需要加固区域范围；步骤二：了解基础情况，包括土质条件、水位情况等；步骤三：根据勘测结果进行设计计划，包括地锚螺栓数量、深度等。

5.材料准备5.1 地锚螺栓及相关配件；a) A型地锚螺栓（规格/尺寸）- 数量;b) B型地锚螺栓（规格/尺寸）- 数量;5.2 其他辅助工具和设备6.施工步骤步骤一：清理加固区域，并确保表面平整干燥；步骤二：按照设计要求钻孔并打入预制空心套管;步骤三: 安装A/B型地锚扣板, 并与预制空心套管连接；（可继续添加其他详细的安装步骤）7.质量控制与验收标准- 按国家或行业标准执行相应测试方法以验证每个环节的合格性。

8. 维护与检修建议提供定期检查和必要时更换零部件的指导意见，以延长使用寿命并确保系统正常运行。

9. 监督机构联系方式10 .附件：(此处列出所有涉及到文档中的附件，并注明文件名称及内容简介)11. 法律名词及注释：(此处列出文档中涉及到的法律名词并进行解释说明)。

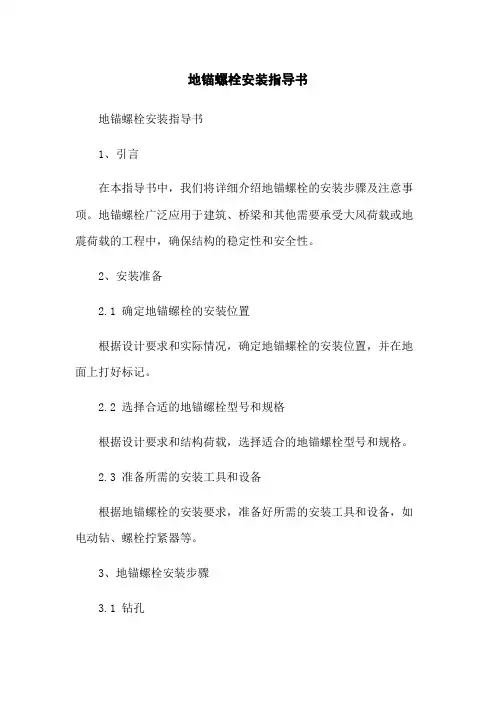

地锚螺栓安装指导书地锚螺栓安装指导书1、引言在本指导书中，我们将详细介绍地锚螺栓的安装步骤及注意事项。

地锚螺栓广泛应用于建筑、桥梁和其他需要承受大风荷载或地震荷载的工程中，确保结构的稳定性和安全性。

2、安装准备2.1 确定地锚螺栓的安装位置根据设计要求和实际情况，确定地锚螺栓的安装位置，并在地面上打好标记。

2.2 选择合适的地锚螺栓型号和规格根据设计要求和结构荷载，选择适合的地锚螺栓型号和规格。

2.3 准备所需的安装工具和设备根据地锚螺栓的安装要求，准备好所需的安装工具和设备，如电动钻、螺栓拧紧器等。

3、地锚螺栓安装步骤3.1 钻孔按照设计要求，在地面上钻好孔洞，确保孔洞的深度和直径符合地锚螺栓的要求。

3.2 清理孔洞将孔洞中的杂物和灰尘清理干净，确保孔洞内部清洁。

3.3 安装地锚螺栓将地锚螺栓插入孔洞中，确保与孔洞的尺寸和形状相匹配。

3.4 固定地锚螺栓使用螺栓拧紧器将地锚螺栓拧紧，直至螺栓完全固定在孔洞中，并确保螺栓头与地面齐平。

3.5 检查和测试对安装好的地锚螺栓进行检查和测试，确保其固定牢固并符合设计要求。

4、注意事项4.1 安装过程中需注意自身安全，佩戴适当的安全防护装备。

4.2 必须严格按照地锚螺栓的安装说明进行操作，避免操作失误或使用不当。

4.3 若在安装过程中遇到问题或困难，应及时寻求专业人士的指导和帮助。

4.4 在安装前应认真阅读并理解地锚螺栓的相关技术资料和说明书。

5、附件本文档涉及以下附件：地锚螺栓安装示意图、地锚螺栓安装检查表。

6、法律名词及注释6.1 地锚螺栓：一种用于固定建筑、桥梁等工程结构的螺栓。

6.2 结构荷载：建筑、桥梁等工程结构在使用过程中所承受的外力。

6.3 设计要求：根据工程结构的性质和使用要求，对地锚螺栓进行设计的要求。

6.4 螺栓拧紧器：一种用于拧紧螺栓的工具，能够提供足够的扭矩。

7、结束语本指导书详细介绍了地锚螺栓的安装步骤及注意事项，希望能够对您的工作有所帮助。

地锚螺栓安装指导书一、引言地锚螺栓是一种常用的固定设备的方法，广泛应用于建造、桥梁、码头等工程中。

本文将详细介绍地锚螺栓的安装步骤和注意事项，以确保安装过程安全可靠。

二、材料准备1. 地锚螺栓：根据工程需求选择合适规格和材质的地锚螺栓。

2. 钢筋：根据设计要求选用合适的钢筋。

3. 混凝土：按照设计要求配制合适的混凝土。

4. 其他工具：打孔机、螺栓锚具、搅拌机、水泥浆等。

三、安装步骤1. 确定地锚螺栓的安装位置：根据设计图纸和实际情况，在施工现场确定地锚螺栓的准确位置。

2. 打孔：使用打孔机在地面或者混凝土结构中钻孔，孔径和深度应符合设计要求。

3. 清洁孔洞：使用吹风机或者刷子清洁孔洞，确保孔洞内部没有灰尘和杂物。

4. 安装地锚螺栓：将地锚螺栓插入孔洞中，确保螺栓与孔洞的贴合度。

5. 固定地锚螺栓：使用螺栓锚具将地锚螺栓固定在孔洞中，确保螺栓的稳固性和坚固性。

6. 浇筑混凝土：将配制好的混凝土倒入孔洞中，填充至设计要求的高度。

7. 整平混凝土：使用木板或者刮板将混凝土表面整平，确保表面平整度。

8. 养护混凝土：根据混凝土的养护要求进行养护，保持混凝土的湿润和温度稳定。

四、注意事项1. 安全第一：在安装地锚螺栓的过程中，必须严格遵守安全操作规程，佩戴必要的安全装备。

2. 质量控制：地锚螺栓的材质和规格必须符合设计要求，确保其质量可靠。

3. 孔洞处理：清洁孔洞是确保地锚螺栓安装质量的重要环节，必须彻底清除孔洞内部的灰尘和杂物。

4. 地锚螺栓安装深度：地锚螺栓的安装深度应符合设计要求，以确保地锚螺栓的稳固性。

5. 地锚螺栓固定方式：选择合适的螺栓锚具进行固定，确保地锚螺栓与混凝土的密切连接。

6. 混凝土配制：按照设计要求配制混凝土，确保其强度和耐久性。

7. 养护措施：混凝土养护是保证其强度发展和使用寿命的关键，必须按照设计要求进行养护。

五、总结地锚螺栓的安装是建造、桥梁等工程中常用的固定设备方法。

本文详细介绍了地锚螺栓的安装步骤和注意事项。
