_EMC_整改常见措施EMC整改常见措施EMC(Electromagnetic Compatibility,电磁兼容性)是指电子设备在特定的电磁环境中,能够正常工作而不对周围的电子设备或电磁环境产生不可接受的干扰。
为了确保产品符合EMC标准,需要采取一系列的整改措施。
下面是一些常见的EMC整改措施,以帮助您满足EMC要求。
1. 设计阶段的整改措施:- 电路设计:合理布局电路,减少电磁辐射和敏感度。
使用屏蔽和滤波器来降低电磁辐射和抑制干扰。
- 接地设计:确保良好的接地,减少接地回路的电阻和电感,提高抗干扰能力。
- 信号线布线:避免信号线与电源线、高功率线路等相交或平行布线,减少互相干扰。
- 散热设计:合理设计散热系统,减少电子设备过热引起的干扰。
- PCB设计:采用多层板设计,合理布局和连接,减少电磁辐射和敏感度。
- 地域选择:选择电磁环境较好的地域进行产品测试和生产。
2. 材料选择的整改措施:- 屏蔽材料:选择具有良好屏蔽性能的材料,如金属屏蔽罩、导电涂层等,减少电磁辐射和敏感度。
- 滤波器:选择合适的滤波器,用于抑制干扰信号和滤除噪声。
- 导电胶水:使用导电胶水固定电子元件,提高接地效果。
3. 测试和验证的整改措施:- 辐射测试:使用EMC测试设备对产品进行辐射测试,确保产品在规定的频率范围内的电磁辐射水平符合标准要求。
- 敏感度测试:使用EMC测试设备对产品进行敏感度测试,确保产品在规定的电磁环境下能正常工作。
- 抗干扰测试:使用EMC测试设备对产品进行抗干扰测试,确保产品能在干扰环境下正常工作。
- 标准符合性验证:对产品进行全面的标准符合性验证,确保产品满足EMC 标准要求。
4. 文档整改措施:- EMC测试报告:编写详细的EMC测试报告,包括测试方法、测试结果和结论,以便于后续的整改和验证。
- EMC设计指南:编写EMC设计指南,指导产品设计和开发人员在设计阶段遵循EMC要求。
总结:以上是一些常见的EMC整改措施,通过合理的电路设计、材料选择、测试和验证以及文档整改,可以提高产品的电磁兼容性,确保产品在电磁环境中的正常工作并减少对周围设备的干扰。
EMC整改方法范文一、识别问题首先,需要识别出存在的问题。
可以通过内部的自查、外部客户投诉、外部审核、现场检查等方式来发现问题。
同时也要识别出问题的具体内容和影响程度。
二、原因分析在识别问题后,需要进行原因分析以确定问题的根本原因。
可以使用5W1H法(What、When、Where、Who、Why、How)来系统性地分析问题。
通过找出问题产生的主要原因,有助于制定对策。
三、制定整改计划在了解问题原因后,需要制定整改计划。
整改计划应包括整改目标、整改措施、整改负责人、整改期限等内容。
整改目标要明确具体,措施要科学可行,负责人要明确责任,期限要合理。
四、实施整改在整改计划制定好后,需要进行整改工作。
整改过程是一个协同合作的过程,需要各个部门或责任人相互配合。
整改人员需要按照制定的措施进行实施,确保整改措施的有效性。
五、跟踪效果整改完成后,还需要对整改效果进行跟踪和评估。
通过对整改效果进行监控,可以判断整改是否取得了预期的效果。
如果整改效果不理想,需要及时采取补救措施,直到问题得到彻底解决。
六、持续改进整改工作不是一次性的,而是一个持续改进的过程。
需要建立一个良好的内部管理机制,定期对产品、过程和管理进行检查和自查,及时发现和解决问题,并通过不断改进来提高整体质量水平。
总之,EMC整改是一个系统性的过程,需要多个环节的紧密配合。
通过识别问题、原因分析、制定整改计划、实施整改和跟踪效果等步骤,可以有效地改进和修正不符合要求的产品、过程和管理,提高质量水平和客户满意度。
EMC常见问题整改的流程及经验总结EMC主要是通过测试产品在电磁方面的干扰大小和抗干扰能力的综合评定,是产品在质量安全认证重要的指标之一。
很多产品在做产品安全认证时都会遇到产品测试不合格的情况,尤其是在电磁兼容测试(即EMC测试)出错频率更是普遍。
当产品一旦测试不合格,那么随之而来的肯定是EMC整改通知书。
在EMC整改过程中很多管理人和技术人员并不太明白该从何处入手,今天我们就来分析EMC整改常遇到的问题和一些整改建议。
首先我们来从EMC测试项目构成说起,EMC主要包含两大项:EMI(干扰)和EMS(产品抗干扰和敏感度)。
当然这两大项中又包括许多小项目,EMI主要测试项:RE(产品辐射,发射)、CE(产品传导干扰)、Harmonic(谐波)、Ficker(闪烁)。
EMS主要测试项:ESD(产品静电)、EFT(瞬态脉冲干扰)、DIP(电压跌落)、CS(传导抗干扰)、RS(辐射抗干扰)、Surge (雷击)、PMS(磁场抗扰)。
通过这些测试项目我们不难看出EMC测试主要围绕产品的电磁干扰和敏感度两部分,如果一旦产品不符合安全认证标准需要EMC整改的时候我们可以通过降低其材料和零部件进行整改。
一、EMC整改意见1.1、在拿到整改意见书以后,需要提前定位好EMC整改计划。
没有定位好计划就去盲目的整改产品就像无头的苍蝇一样到处乱动,这样只会增加整改的成本。
2、定位手段,对于这里小编觉得主要可以分为两点。
第一:直觉判断,需要完全依托工程师的直觉和经验来进行判断。
第二:比较测试,根据测试仪器所提供的数据来进行分析问题。
二、EMC整改流程1、RE超标整改流程:2、电线电缆超标整改流程:3、信号电缆整改流程:4、屏蔽体泄漏整改流程:三、EMC整改的一些小建议1、电容的滤波作用即频率f越大,电容的阻抗Z越小。
当低频时,电容C由于阻抗Z比较大,有用信号可以顺利通过;当高频时,电容C由于阻抗Z已经很小了,相当于把高频噪声短路到GND上去了。

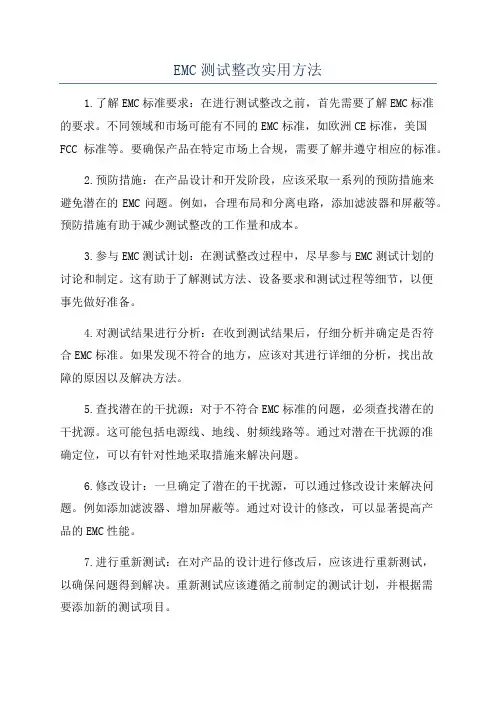

EMC测试整改实用方法1.了解EMC标准要求:在进行测试整改之前,首先需要了解EMC标准的要求。
不同领域和市场可能有不同的EMC标准,如欧洲CE标准,美国FCC标准等。
要确保产品在特定市场上合规,需要了解并遵守相应的标准。
2.预防措施:在产品设计和开发阶段,应该采取一系列的预防措施来避免潜在的EMC问题。
例如,合理布局和分离电路,添加滤波器和屏蔽等。
预防措施有助于减少测试整改的工作量和成本。
3.参与EMC测试计划:在测试整改过程中,尽早参与EMC测试计划的讨论和制定。
这有助于了解测试方法、设备要求和测试过程等细节,以便事先做好准备。
4.对测试结果进行分析:在收到测试结果后,仔细分析并确定是否符合EMC标准。
如果发现不符合的地方,应该对其进行详细的分析,找出故障的原因以及解决方法。
5.查找潜在的干扰源:对于不符合EMC标准的问题,必须查找潜在的干扰源。
这可能包括电源线、地线、射频线路等。
通过对潜在干扰源的准确定位,可以有针对性地采取措施来解决问题。
6.修改设计:一旦确定了潜在的干扰源,可以通过修改设计来解决问题。
例如添加滤波器、增加屏蔽等。
通过对设计的修改,可以显著提高产品的EMC性能。
7.进行重新测试:在对产品的设计进行修改后,应该进行重新测试,以确保问题得到解决。
重新测试应该遵循之前制定的测试计划,并根据需要添加新的测试项目。
8.文档整理和记录:在测试整改的过程中,应该及时整理和记录相关信息。
这些记录包括测试结果、分析报告、设计修改等。
这些记录有助于以后的参考和经验总结。
9.持续监测和改进:测试整改不仅仅是解决当前的问题,还需要进行持续的监测和改进。
随着技术的不断发展和市场的变化,EMC标准可能会有所更新。
因此,持续监测和改进是确保产品始终符合最新标准的关键。
总之,测试整改是确保产品符合EMC标准的重要步骤。
通过了解标准要求,采取预防措施,参与测试计划,分析测试结果,查找干扰源,修改设计,重新测试等方法,可以有效地进行测试整改工作,并确保产品在电磁环境中正常工作。

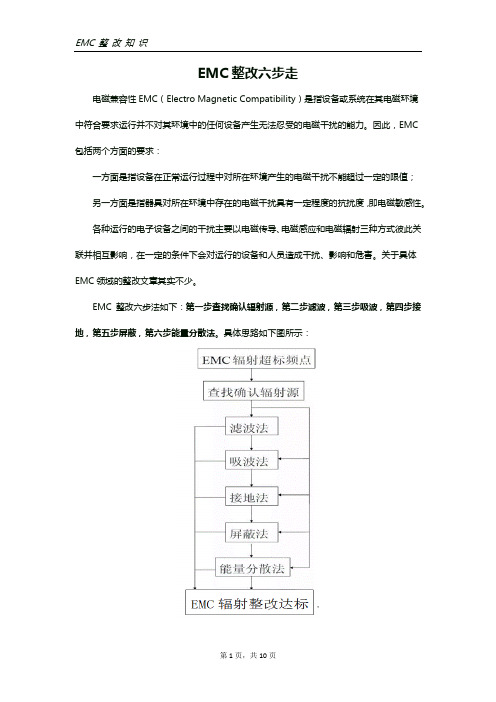

EMC整改六步走电磁兼容性EMC(Electro Magnetic Compatibility)是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。
因此,EMC 包括两个方面的要求:一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值;另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度,即电磁敏感性。
各种运行的电子设备之间的干扰主要以电磁传导、电磁感应和电磁辐射三种方式彼此关联并相互影响,在一定的条件下会对运行的设备和人员造成干扰、影响和危害。
关于具体EMC领域的整改文章其实不少。
EMC 整改六步法如下:第一步查找确认辐射源,第二步滤波,第三步吸波,第四步接地,第五步屏蔽,第六步能量分散法。
具体思路如下图所示:第一步:查找确认辐射源的方法有排除法、频谱分析仪频点搜索法、元件固有频率分析法。
而排除法包含有拔线法、分区工作排除法、低电压小电流的人体触摸法,区域屏蔽排除法。
元件固有频率分析法是指对一些元件的固定频率及其倍频频率分析归类法,如晶振和DDR 等元件的工作频率都是固定的。
第二步:滤波一般分为电容滤波、RC 滤波和LC 滤波等;第三步:吸收电磁波方法有电路串联磁珠法、绕穿磁环法和贴吸波材料法。
使用吸收电磁波方法时要特别注意:辐射超标电磁波频率必须在所使用的吸波材料所吸收电磁波频率范围之内,否则造成吸波法会失效。
第四步:接地法一般分为单点接地法和多点接地法。
第五步:屏蔽法一般有加屏蔽罩屏蔽法、外壳屏蔽法和PCB 走线布局屏蔽法。
第六步:能量分散法是指一些被测物的控制软件可利用展频和跳频等技术对能量集中的频段进行展宽频率带宽和跳变频率实现分散频段能量,从而使附加在单点频率上的能量降低,也就是起到了单点频率辐射的电磁波强度降低的功效。
故此法对尖峰毛刺形波形的频率辐射超标会起到显著效果,对包络形波形频率辐射超标起不到明显作用。
这个EMC整改六步法比较适用于常见电子设备的整改。

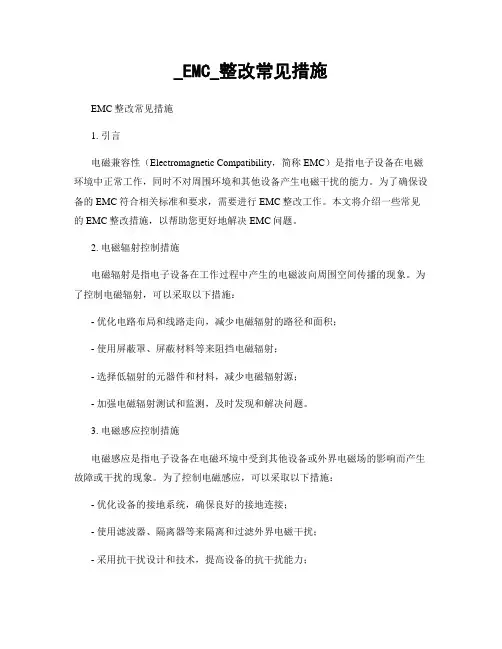

_EMC_整改常见措施EMC整改常见措施1. 引言电磁兼容性(Electromagnetic Compatibility,简称EMC)是指电子设备在电磁环境中正常工作,同时不对周围环境和其他设备产生电磁干扰的能力。
为了确保设备的EMC符合相关标准和要求,需要进行EMC整改工作。
本文将介绍一些常见的EMC整改措施,以帮助您更好地解决EMC问题。
2. 电磁辐射控制措施电磁辐射是指电子设备在工作过程中产生的电磁波向周围空间传播的现象。
为了控制电磁辐射,可以采取以下措施:- 优化电路布局和线路走向,减少电磁辐射的路径和面积;- 使用屏蔽罩、屏蔽材料等来阻挡电磁辐射;- 选择低辐射的元器件和材料,减少电磁辐射源;- 加强电磁辐射测试和监测,及时发现和解决问题。
3. 电磁感应控制措施电磁感应是指电子设备在电磁环境中受到其他设备或外界电磁场的影响而产生故障或干扰的现象。
为了控制电磁感应,可以采取以下措施:- 优化设备的接地系统,确保良好的接地连接;- 使用滤波器、隔离器等来隔离和过滤外界电磁干扰;- 采用抗干扰设计和技术,提高设备的抗干扰能力;- 加强电磁感应测试和监测,及时发现和解决问题。
4. 电磁耐受控制措施电磁耐受是指电子设备在电磁环境中能够正常工作而不受到干扰或损坏的能力。
为了提高电磁耐受能力,可以采取以下措施:- 优化设备的电路设计,提高抗干扰能力;- 使用抑制器、滤波器等来降低外界电磁干扰;- 采用屏蔽技术和屏蔽材料,减少外界电磁干扰;- 加强电磁耐受测试和监测,及时发现和解决问题。
5. EMC整改流程EMC整改是一个系统工程,需要按照一定的流程进行。
一般的EMC整改流程包括以下几个步骤:- 确定整改目标和要求,明确整改范围和内容;- 进行现场调查和测试,收集相关数据和信息;- 分析整改需求,制定整改方案和措施;- 实施整改措施,进行设备调整和改进;- 进行整改效果评估,验证整改效果是否符合要求;- 完善整改报告和相关文件,做好整改记录。
emc ce整改方法-回复EMC CE整改方法一、引言在现代社会,电磁兼容(Electromagnetic Compatibility,简称EMC)是一个非常重要的技术问题。
随着科技的发展,电子设备和系统的应用越来越广泛,电磁干扰也变得越来越严重。
为了有效解决电磁兼容问题,减少电磁干扰,保证各种设备之间互不干扰,EMC CE整改方法应运而生。
二、EMC CE整改方法的基本原则1. 合规性测试:首先应对待测试的设备进行一系列的合规性测试,以确定其是否符合国家的电磁兼容标准。
2. 问题分析:在测试中,如果发现设备存在电磁兼容问题,需要对设备进行全面的问题分析,找出问题所在,以便有针对性地制定整改方案。
3. 优化设计:根据设备的问题分析结果,针对性地对设备的设计进行改进,提高设备的抗干扰能力和互不干扰能力。
4. 干扰控制:在设备的设计和制造过程中,采取适当的措施以控制干扰源的产生和传播,减小干扰源对其他设备的干扰。
5. 验证测试:在对设备进行整改后,需要进行一系列的验证测试,以确保设备在不同工作环境下的电磁兼容性。
三、EMC CE整改方法的具体步骤1. 设备测试与合规性评估首先,针对待整改设备,进行全面的电磁兼容测试。
测试内容包括电磁辐射测试和电磁抗扰度测试。
通过测试,确定设备是否符合国家的电磁兼容标准。
如果设备存在电磁兼容问题,进入下一步的问题分析阶段。
2. 问题分析与优化设计问题分析是整改的关键步骤,需要根据测试结果,找出设备存在的电磁兼容问题所在。
问题分析可以结合电磁场调查和实验数据分析,采用定性和定量相结合的方法,确定问题的根源和主要影响因素。
然后,根据问题分析结果,对设备进行优化设计,包括电路板布线的优化、电磁屏蔽措施的增加等。
优化设计的目的是提高设备的抗干扰能力和互不干扰能力,从而解决电磁兼容问题。
3. 干扰控制干扰控制是EMC整改的重要环节,其目的是控制干扰源的产生和传播,减小干扰源对其他设备的干扰。
emc整改方法标题:《超实用的 EMC 整改方法,盘它就完事儿!》嗨,我的好伙伴们!今天来跟大家唠唠 EMC 整改这个事儿,这可是个技术活,但别担心,有我在,保准给你整得明明白白的!首先咱得搞清楚啥是 EMC 。
简单说,EMC 就是电磁兼容性,就是让咱的电子设备在电磁环境里能正常工作,还不干扰别人,也不受别人干扰。
就好比一群人在一个房间里说话,咱得保证自己能说清楚,也能听清别人说的,还不能吵到别人。
那 EMC 整改的第一步是啥呢?那就是诊断问题!这就像医生给病人看病,得先找出病根儿。
咱得用各种专业的设备,比如频谱分析仪啥的,来看看咱的设备到底哪儿出了电磁的毛病。
有时候啊,这问题就藏得很深,就像一个调皮的小孩躲猫猫,咱得费点心思把它找出来。
我跟你说,我之前碰到一个设备,那电磁干扰的曲线就跟过山车似的,上上下下,看得我头都大了。
但咱不能怕,得耐心分析,到底是电源线的问题,还是信号线的乱蹦跶。
找到问题所在之后,第二步就是对症下药啦!如果是电源线的干扰,那就给它加上滤波电容,这滤波电容就像是个保安,把那些捣乱的电磁信号给拦住。
要是信号线的问题,那就得考虑加屏蔽层,这屏蔽层就好比给信号线穿上了一层防护服,不让电磁乱跑。
比如说,有一次我处理一个电脑主板的 EMC 问题,发现是电源线的高频干扰太厉害。
我就给它加上了几个合适的滤波电容,嘿,你还别说,立马就老实了不少!还有啊,如果是接地不良导致的问题,那可就得好好整整接地了。
接地就像是给电磁找个家,让它们能安安稳稳的,别到处乱跑。
要确保接地的路径短而直接,别七拐八拐的,不然电磁信号在里面迷路了可就麻烦啦。
另外,布局和布线也很关键哦!这就好比盖房子,你得规划好每个房间的位置,电线啊、元件啊都得摆得合理。
元件之间的距离不能太近,不然它们会互相“吵架”的。
布线也要整齐有序,不能像一团乱麻,不然电磁信号在里面都得迷路。
我记得有一次,我看到一个电路板的布线,那简直就是“龙飞凤舞”,不整改能行?我花了好大的功夫重新规划布线,才让它变得规规矩矩的。
EMC元件整改方法EMC(电磁兼容)元件整改是一项重要的工作,以确保电子设备的正常工作和互不干扰。
本文将介绍EMC元件整改的方法,包括理论分析、实验测试和设计改进等方面。
1.理论分析EMC元件整改的第一步是进行理论分析。
这包括对电路的结构和工作原理进行深入研究,找出可能导致电磁干扰的因素和潜在问题。
例如,可能存在回路耦合、输入输出滤波不足、接地不良等情况。
通过理论分析可以初步确定需要整改的问题点和改进方向。
2.实验测试接下来,需要进行实验测试来验证理论分析的结果。
通过使用电磁兼容测试设备,如电磁辐射测试仪、电磁耐受性测试仪等,对待测电子设备进行全面的EMC测试。
测试项目包括辐射和传导干扰测试、电快速暂态测试、电气压力测试等。
通过测试可以明确电磁干扰源和受干扰部分。
3.设计改进在实验测试的基础上,需要对电路进行设计改进。
改进的目标是通过增加滤波器、优化回路结构、选用适合的连接线材、加强接地等方式,减少电磁干扰的发生和传播。
具体的改进方法有:-加强电源滤波:在进电源端接入额外的滤波电路,通过LC滤波器抑制电源线上的高频干扰。
-提高输入输出滤波:对输入输出端口增加滤波电路,通过电容、电感等元件滤除输入输出线上的高频噪声。
-设计合理的电磁屏蔽:通过合理的屏蔽结构和材料,将电磁辐射限制在设备内部,避免辐射干扰其他设备。
-优化布线与接地:优化PCB布线和地线连接方式,减少回路耦合和共模干扰。
-选择合适的元器件:选择符合EMC标准的元器件,如具有较低电磁辐射的高频电感、电容等。
4.再次测试与验证在进行设计改进后,需要再次进行实验测试,验证改进效果。
通过对改进后的电子设备进行全面的EMC测试,评估其抗干扰能力和电磁辐射水平是否符合相关标准要求。
如果测试结果仍然不符合要求,需要进行反复测试和改进,直到满足EMC要求为止。
总结:EMC元件整改是一项复杂而重要的工作。
需要通过理论分析、实验测试和设计改进等多个步骤,找出EMC问题点并采取相应的措施进行改进,以确保电子设备的正常工作和互不干扰。
EMC整改方案第一篇:EMC整改方案传导干扰分析及抑制措施:视频LED显示屏的电源电源对此项的测试影响较大、电源本身性能的好坏直接关系到本身指标是否合格。
有时也存在电源单独做电磁兼容试验是合格的、一旦装到整机时,由于整机中其他部件在某个频点具有较强的干扰信号,电源的滤波单元无法完全滤除该干扰信号,从而导致测试结果的超标。
对于电源端子骚扰电压的超标,有以下途径可以解决:首先、排除电源因数的干扰,在条件允许的情况下可将电源取出,连接额定纯阻性负载进行试验。
如果此时原超标频点没有了,说明该频点的骚扰来源于主控板。
此时应把重点放在主控板的滤波上,主控板中主要的干扰是晶振,应该对晶振进行良好的滤波和接地;其次、晶振也是辐射发射测试项目超标的一个主要因素,检查主控板中晶振和信号线接地、电源接地是否良好,在保证这几点的情况下,如果传导测试仍不合格,说明干扰信号的确很强。
此时可在电源的输入端加整件滤波器X、Y电容,加强电源的滤波作用。
注意:滤波器选择时,应关注滤波器不同平率的插入损耗情况,还要根据阻抗和负载阻抗的高低。
滤波:此类产品由于数字脉冲信号的存在,以至于辐射发射一般都比较强,可在晶振旁边接旁路滤波电容,且保证晶振接地良好、接地电阻尽可能小。
如果条件允许,也可以使用经过扩频的晶振、且保证不影响时钟电路的条件下,使晶振在一个较小的频率范围内发生频偏,单频点的能量被分散,这样整体的辐射就会减小,还可以在显示屏的电源线和内部各个显示单元之间的信号线上使用铁氧体磁环对高频共模干扰电流进行滤波处理(共模电流的存在是导致辐射发射过大的主要因素)。
当然铁氧体磁环的选择要结合其插入损耗随频率变化的曲线选择合适的规格,效果才会好。
屏蔽:对于已经成型的显示屏来说,屏蔽是抑制辐射发射的一项重要措施。
此类产品的前面板是由LED灯组成的显示阵列,因此,对前面板的屏蔽是整机屏蔽效果好坏的关键,建议整个箱体使用金属板材制成,用金属网格屏蔽前面板→即在LED灯的行与行之间、列与列之间使用导电性能较好的金属网格,这样会对整体的辐射发射能量有一定的衰减作用。

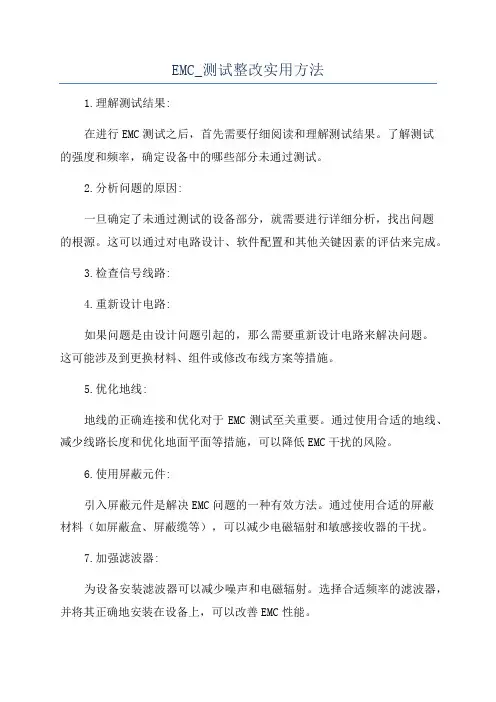

EMC_测试整改实用方法1.理解测试结果:在进行EMC测试之后,首先需要仔细阅读和理解测试结果。
了解测试的强度和频率,确定设备中的哪些部分未通过测试。
2.分析问题的原因:一旦确定了未通过测试的设备部分,就需要进行详细分析,找出问题的根源。
这可以通过对电路设计、软件配置和其他关键因素的评估来完成。
3.检查信号线路:4.重新设计电路:如果问题是由设计问题引起的,那么需要重新设计电路来解决问题。
这可能涉及到更换材料、组件或修改布线方案等措施。
5.优化地线:地线的正确连接和优化对于EMC测试至关重要。
通过使用合适的地线、减少线路长度和优化地面平面等措施,可以降低EMC干扰的风险。
6.使用屏蔽元件:引入屏蔽元件是解决EMC问题的一种有效方法。
通过使用合适的屏蔽材料(如屏蔽盒、屏蔽缆等),可以减少电磁辐射和敏感接收器的干扰。
7.加强滤波器:为设备安装滤波器可以减少噪声和电磁辐射。
选择合适频率的滤波器,并将其正确地安装在设备上,可以改善EMC性能。
8.软件优化:软件配置也是EMC问题的一个重要方面。
通过对软件进行优化,减少电磁辐射和敏感接收器的干扰,可以提高设备的EMC性能。
9.进行多次测试:整改后,重新进行EMC测试以验证修复的效果。
如果仍然未通过测试,需要根据新的测试结果采取适当的措施并再次进行测试。
10.确保符合相关标准:确保设备符合相关的EMC标准是至关重要的。
对于特定的行业和地区,可能有特定的EMC要求。
因此,需要对设备进行必要的调整和修改,以确保符合要求。
通过采取以上实用方法,可以有效地进行EMC测试整改。
这可以确保设备在电磁环境中正常运行,减少对其他设备和人员的干扰和危险。
最终,这将为用户提供安全可靠的产品。
_EMC_整改常见措施EMC整改常见措施一、背景介绍电磁兼容性(Electromagnetic Compatibility,简称EMC)是指电子设备在电磁环境中正常工作,不产生或不受到电磁干扰的能力。
为了保证设备的EMC,当发现设备存在电磁干扰问题时,需要采取相应的整改措施,以确保设备符合相关的EMC标准。
二、整改目标整改的目标是消除或降低设备的电磁干扰,使其符合EMC标准要求。
具体目标包括:1. 减少设备产生的电磁辐射水平。
2. 提高设备的抗干扰能力,使其能够正常工作而不受到外部电磁干扰的影响。
3. 降低设备对周围环境和其他设备的电磁干扰水平,避免对其他设备的正常运行造成影响。
三、常见整改措施1. 优化电路设计:- 采用合适的滤波器和抑制器,降低电磁辐射水平。
- 优化地线布局,减少回流路径的电磁辐射。
- 采用屏蔽措施,避免电磁泄漏和干扰。
- 合理选择元器件,避免元器件自身的电磁干扰。
2. 优化PCB布局:- 合理布置元器件,减少信号线和电源线的交叉和共用。
- 增加地线和电源线的宽度,降低电阻和电感,减少电磁干扰。
- 采用合适的层次分布,将信号层和电源层分离,减少电磁干扰。
3. 优化接地系统:- 设计合理的接地系统,确保良好的接地连接。
- 减少接地回流路径的长度,降低电磁辐射。
- 采用分离接地和信号层的设计,减少接地回流路径上的干扰。
4. 优化电源系统:- 使用滤波器和稳压器,减少电源的噪声和干扰。
- 提供足够的电源容量,避免电源过载引起的干扰。
- 采用电源隔离措施,避免共模干扰。
5. 优化外壳设计:- 采用合适的屏蔽材料和结构,减少外界电磁干扰对设备的影响。
- 设计合理的接地结构,确保外壳的接地效果良好。
6. 优化线缆布线:- 使用屏蔽线缆,减少电磁辐射和干扰。
- 避免线缆过长,减少电磁波损耗和干扰。
7. 优化测试和验证:- 进行EMC测试,确保设备符合相关标准要求。
- 进行抗干扰测试,验证设备的抗干扰能力。
_EMC_整改常见措施
标题:EMC整改常见措施
引言概述:在电磁兼容性(EMC)测试中,可能会出现一些问题需要进行整改。
本文将介绍一些常见的EMC整改措施,帮助读者更好地理解并解决相关问题。
一、提前规划和设计阶段
1.1 确保设备符合相关标准和规范
1.2 选择合适的电磁屏蔽材料和设计方案
1.3 进行电磁兼容性仿真分析,预测潜在问题并提前解决
二、电路和布局设计优化
2.1 优化地线和电源线的设计,减小回路面积
2.2 合理布局电路板,减小信号传输路径长度
2.3 使用滤波器和隔离器来减小电磁干扰
三、设备外壳和屏蔽设计
3.1 使用金属外壳或屏蔽罩来阻挡电磁辐射
3.2 确保外壳和屏蔽的接地良好
3.3 对设备进行屏蔽测试,确保屏蔽效果符合要求
四、电源线和信号线处理
4.1 使用双层或多层电路板设计,分离电源和信号线
4.2 使用屏蔽线缆来传输信号
4.3 对电源线和信号线进行滤波处理,减小电磁干扰
五、定期维护和监测
5.1 定期检查设备的电磁兼容性,及时发现问题并解决
5.2 建立完善的维护记录,记录设备的电磁兼容性情况
5.3 对设备进行定期维护和保养,确保其电磁兼容性持续符合要求
结论:通过以上整改措施,可以有效提高设备的电磁兼容性,减小电磁干扰对设备正常运行的影响,保障设备的稳定性和可靠性。
读者可以根据实际情况选择适合的整改措施,提升设备的EMC水平。
EMC测试整改实用方法1.确定问题和原因:首先需要明确哪些测试项目未通过,以及具体的原因。
这可能涉及到电源轮换、地线质量、元件布局等方面的问题。
通过仔细分析测试报告和测试数据,确定问题的具体原因。
2.制定整改计划:根据问题和原因,制定一个详细的整改计划。
整改计划应包括具体的整改措施、时间安排、责任分工等内容。
3.进行元件和线路优化:根据测试数据中的具体指标要求,对电磁辐射源和电磁感受性元件进行优化。
这可能包括改变元件布局、增加衰减器、调整PCB线路走向等。
4.优化电源设计:电源是一个常见的EMC问题源。
通过优化电源设计,包括减小电源阻抗、增加电源滤波器、减小电源噪声等措施,可以显著提高产品的EMC性能。
5.提高接地和屏蔽效果:良好的接地和屏蔽是解决EMC问题的关键。
通过增加接地线的数量和降低接地电阻,可以改善接地效果。
通过增加屏蔽层和使用合适的屏蔽材料,可以提高屏蔽效果。
6.加强设备和电缆布线:注意设备和电缆的布线对电磁干扰和感受性的影响。
可以采取合适的布线方式和电缆走向,减小电磁辐射和感受性。
7.进行再测试和验证:在完成整改后,进行再次测试和验证。
确保产品满足相关标准和规定的要求。
如果测试未通过,需要进一步整改,直至符合要求。
8.建立EMC文档和流程:建立EMC整改的文档和流程,包括整改记录、整改结果的存档、整改流程和责任分工等。
这将有助于管理EMC整改过程,便于后续的产品和流程优化。
9.加强培训和意识:加强对EMC测试整改的培训和意识。
培训员工如何正确进行EMC测试和整改,增强他们的EMC意识,使EMC测试整改成为一个持续的过程,而不仅仅是一次性的任务。
以上是关于EMC测试整改的实用方法,通过合理的整改措施和流程,可以提高产品的电磁兼容性性能,满足相关的标准和规定的要求。
_EMC_整改常见措施EMC整改常见措施一、背景介绍电磁兼容性(Electromagnetic Compatibility,简称EMC)是指电子设备在特定的电磁环境中,能够以预期的方式正常工作,同时不对周围的其他电子设备和系统造成无法接受的干扰。
在实际应用中,由于电子设备的复杂性和电磁环境的多变性,EMC问题成为制约电子设备性能和可靠性的重要因素。
为了解决EMC问题,需要采取一系列的整改措施。
二、EMC整改常见措施1. 设计合理的电路布局:- 采用合理的电路布局,避免信号线和电源线交叉布线,减少电磁干扰的可能性。
- 使用屏蔽罩或者屏蔽板来隔离敏感电路和外部电磁场,降低干扰水平。
2. 选择合适的滤波器:- 在电源线和信号线上安装合适的滤波器,可以有效地抑制电磁噪声和干扰信号的传播。
- 滤波器的选择应根据实际情况和需求来确定,包括频率范围、衰减特性和电源容量等。
3. 优化地线设计:- 合理设计地线系统,确保设备的接地电阻低,并保证地线的连续性和稳定性。
- 减少地线回路的面积,避免形成大的地线环路,从而减小电磁辐射和接收的干扰。
4. 采用合适的屏蔽材料:- 使用合适的屏蔽材料来包围敏感电路和设备,以减少电磁辐射和接收的干扰。
- 屏蔽材料的选择应根据频率范围、屏蔽效果和成本等因素进行评估和比较。
5. 合理选择和布置天线:- 在无线通信设备中,合理选择和布置天线可以减少电磁波辐射和接收的干扰。
- 天线的选择应考虑频率范围、增益、方向性和天线阻抗等因素。
6. 进行电磁兼容性测试:- 在产品开辟的各个阶段进行电磁兼容性测试,包括辐射测试和传导测试。
- 根据测试结果,及时发现和解决存在的EMC问题,确保产品符合相关标准和要求。
7. 加强人员培训和意识:- 通过培训和教育,提高工程师和技术人员的电磁兼容性意识和知识水平。
- 建立健全的EMC管理制度,加强对EMC整改措施的执行和监督。
8. 定期进行EMC维护:- 建立定期的EMC维护计划,对已投入使用的设备进行定期检查和维护。
_EMC_整改常见措施EMC整改常见措施一、背景介绍电磁兼容性(Electromagnetic Compatibility,简称EMC)是指电子设备在共存工作时,不对周围的设备和系统产生任何不良影响,同时也不受周围设备和系统的不良影响。
为了确保产品的电磁兼容性,需要采取一系列的整改措施。
二、常见的EMC整改措施1. 设计阶段的整改措施在产品设计阶段,可以采取以下措施来提高电磁兼容性:- 电磁兼容性设计指南:根据相关的电磁兼容性设计指南,如IEC 61000系列标准,对产品进行设计,确保满足相关要求。
- 电磁屏蔽:采用合适的屏蔽材料和结构,减少电磁泄漏和干扰。
- 接地和接地回路:合理设计接地系统和接地回路,减少电磁干扰。
- 滤波器:使用合适的滤波器来抑制电源线上的高频噪声。
- 电磁辐射:通过合适的线路布局和屏蔽来减少电磁辐射。
- 电磁敏感性:增加产品的电磁抗扰度,减少对外界电磁干扰的敏感性。
2. 生产阶段的整改措施在产品生产阶段,可以采取以下措施来提高电磁兼容性:- 严格控制生产工艺:确保产品在生产过程中的电磁兼容性符合相关要求。
- 质量控制:建立质量控制体系,对产品进行全面的电磁兼容性测试和检验,确保产品质量符合标准要求。
- 整改测试:在生产过程中,对存在电磁兼容性问题的产品进行整改测试,并采取相应的整改措施。
- 过程控制:对生产过程中可能导致电磁干扰的环节进行严格控制,避免产生不良影响。
3. 使用阶段的整改措施在产品使用阶段,可以采取以下措施来提高电磁兼容性:- 增加屏蔽:对产品周围的电磁干扰源进行屏蔽,减少对产品的影响。
- 环境控制:控制产品使用环境中的电磁干扰源,减少对产品的干扰。
- 电磁兼容性测试:定期对产品进行电磁兼容性测试,确保产品的电磁兼容性符合要求。
- 故障排除:对出现电磁干扰问题的产品进行故障排除,找出问题原因并采取相应的整改措施。
三、整改效果评估为了评估整改措施的效果,可以进行以下评估:- 电磁兼容性测试:通过对整改后的产品进行电磁兼容性测试,评估产品是否符合相关标准要求。
emc ce整改方法-回复"EMC CE整改方法" 是指电磁兼容性(Electro Magnetic Compatibility,简称EMC)符合CE标准所需进行的整改方法。
在本文中,我们将一步一步回答关于EMC CE整改方法的相关问题。
第一步:了解EMC要求和CE标准EMC是指电子设备在电磁环境中工作时,能够同时正常运行而不对周围电磁环境造成干扰的能力。
CE标准是欧洲经济区内销售的产品需要符合的统一安全标准。
首先,我们需要了解EMC要求和CE标准的相关内容以及适用于我们的产品的具体要求。
第二步:制定整改计划在了解了EMC要求和CE标准之后,制定一个整改计划非常重要。
这个计划应该包括以下几个方面:1. 确定整改目标:要明确我们的目标是符合EMC要求和CE标准。
2. 识别问题和风险:对产品进行全面评估,识别相关的问题和风险。
这可能包括产品内部电磁干扰源、外部电磁干扰源以及产品与其他设备之间的电磁相容性问题。
3. 制定整改措施:根据问题和风险的识别结果,制定适当的整改措施。
这些措施可能包括改进产品设计、选择合适的电磁屏蔽材料、添加滤波器、增加接地等。
第三步:执行整改计划执行整改计划是确保产品符合EMC要求和CE标准的关键步骤。
在执行整改计划时,我们可以采取以下措施来有效实施:1. 进行电磁兼容性测试:可以选择进行内部测试或者委托第三方机构进行测试。
这些测试有助于评估产品的电磁兼容性性能,并为整改计划提供参考。
2. 进行产品设计优化:根据电磁测试结果,评估产品设计是否需要优化以满足EMC要求和CE标准。
这可能包括调整电路布局、增加屏蔽结构、改进接地等。
3. 选择合适的电磁屏蔽材料:根据产品的特定需求,选择适用于产品的电磁屏蔽材料。
这些材料可以帮助降低电磁辐射和接收到的电磁干扰。
4. 添加滤波器:在产品的电路中添加合适的滤波器,用于去除电源线上的高频噪声。
这有助于减少产品对外部电磁干扰的敏感性。
EMC整改步骤之一
■步骤一
将桌子转到待测(EUT)最大发射的位置﹐初步诊断可能的原因﹐并关掉EUT电源加以确认。
(说明)
由于EMI测试上﹐EUT必须转360度而天线由 1m到4m变化﹐其目的是要记录辐射最大的情况。
同样地﹐当我们发现无法通过测试时﹐首先我们先将天线位置移到噪声接收最大高度﹐然后将桌子转到最差角度﹐此时我们知道在EUT面对天线的这一面辐射最强﹐故可以初步推测可能的原因﹐如此处屏蔽不佳或靠近辐射源或有电线电缆经过等。
另外须注意的是要关掉EUT的电源﹐看噪声是否存在﹐以确定噪声确实是由EUT所产生。
曾见测试Monitor一直无法解决某一点的干扰﹐结果其噪声是由PC所造成而非Monitor的问题﹐亦有在OPEN SITE测试Monitor发现某几点无法通过﹐由测试接收仪器的声音判断应是Monitor产生﹐结果关掉电源发现噪声依然存在﹐所以关掉EUT电源的步骤是必须的﹐而且通常容易被忽略。
■EMC整改之二
将连接EUT的周边电缆逐一取下﹐看干扰的噪声是否降低或消失。
(说明)若取下某一电缆而干扰的频率减小或甚而消失﹐则可知此电缆已成为天线将机板内的噪声辐射出来。
事实上﹐仔细分析造成EMI的关键﹐我们可以用一个很简单的模式来表示。
任何EMI的Source必须要有天线的存在﹐才能产生辐射的情形﹐若仅单独存在噪声源而没有天线的条件﹐此辐射量是很小的﹐若将其连接到天线则由于天线效应便把能量辐射到空间。
所以EMI的对策除了针对噪声源(Source)做处理外﹐最重要的查破坏产生辐射的条件----天线。
以往我们最常看到谈EMI对策离不开屏蔽(Shielding),滤波(Filter),接地(Grounding)﹐对于接地往往一块电路板多已固定﹐而无法再做处理﹐因为这一部份在电路板布线(Layout)时就须仔细考虑﹐若板子已完成则此时可变动的空间就非常小﹐一般方式仅能找出噪声小的接地处用较粗的地线连接﹐减低共模(Common mode)噪声。
屏蔽所牵涉的材质与花费亦甚高﹐滤波的方式则是常可见Bead电感等﹐往往用了一大堆亦不甚见效﹐何以如此﹐许多时候是我们没有解决其辐射的天线效应。
一般而言﹐噪声的能量并不会因加一些对策组件便消失﹐也就是能量不减﹐我们所要做的工作是如何避免噪声辐射到空间(辐射测试)或由电源传出(传导测试)。
在此我们整理了产生辐射常见的几种情形供读者参考。
(1)机器外部连接之电缆成为辐射天线
由于机器本身外部所连接的电缆成为天线效应﹐将噪声辐射到空间﹐此时噪声的大小和电缆的长度有关﹐因电缆的天线效应相对于噪声半波长时共振情形会最大﹐也往往是造成EMI无法通过测试。
在解决这个问题前必须要做一些判断﹐否则很容易疏忽而浪费时间。
(a)噪声是由机器内部电路板或接地所产生
此情形为将电缆取下﹐或加一Core则噪声减低或消失。
此时必须做的一个步骤是将线靠近机器(不须直接连接)看噪声是否会存在﹐若噪声并没有升高﹐则可确实判定由机器内部产生﹐若将电缆靠近而干扰噪声马上升高﹐由此时请参考(b)的说明。
(b)噪声是由机器内部耦合到电缆线上﹐而使电缆成为辐射天线。
这一点是许多测试工程师容易忽略的。
此情形如(a)中所提到的﹐只要将一条电缆靠近﹐则可从频谱上看到噪声立刻升高﹐此表示噪声已不单纯是由线上所辐射出﹐而是机器本身的噪声能量相当大﹐一旦有天线靠近则立刻会耦合至天线而辐射出来。
在实际测试中﹐我们发现许多通讯产品有这类情形发生﹐此时若单纯用Core或Bead去处理﹐并不能真正的解决问题。
(2)机器内部的引线﹐连接线成为辐射天线
由于许多产品内部常有一些电线彼此连接工作厅﹐当这些线靠近噪声源很容易成为天线﹐将噪声辐射出去。
针对此点的判断﹐在200MHz以下之噪声﹐我们可以在线上加一Core 来判断噪声是否减低﹐而对于200MHz以上之高频噪声﹐我们可以将线的位置做前后左右的移动﹐看噪声是否会增大或减小。
(3)电路板上的布线成为辐射天线
由于走线太长或靠近噪声源而本身被耦合成为发射天线﹐此种情形当外部电缆都取下﹐而仅剩电路板时﹐在频谱仪上可看见噪声依然存在﹐此时可用探棒测量电路板噪声最强的地方﹐找到辐射的问题加以解决。
关于探测的工具及方法﹐将于后详细说明。
(4)电路板上的组件成为辐射来源
由于所使用的IC或CPU本身在运作时产生很大的辐射﹐使得EMI测试无法通过﹐这种情形往往在经过(1)﹑(2)﹑(3)的分析后噪声依然存在﹐通常解决的方法不外换一个类似的组件﹐看EMI特性是否会好一些。
另外就是电路板重新布线时﹐将其摆放于影响最小的位置﹐也就是附近没有I/O Port及连接线等经过﹐当然若情况允许﹐将整个组件用金属外壳包覆(Shielding)也是一种快速有效的方法。
由以上的分析介绍我们可以了解﹐造成电磁干扰辐射最关键的地方就是电线的问题﹐当有了适当的天线条件存在很容易就产生干扰﹐另外电源线往往亦是造成天线效应的主因﹐这是在许EMI对策中最容易疏忽的。
■步骤三
电源线无法移去﹐可在其上夹Core或水平垂直摆动﹐看噪声是否有减小或变化。
若产品有
电池设备则可取下电源线判断﹐如Notebook PC等。
(说明)
如前所述电源线往往是会成为辐射天线﹐尤其是Desktop PC类产品﹐往往300MHz以上的噪声会由空间耦合到电源线上﹐所以判断产品的电源线是否受到感染是必须的步骤。
由于噪声频带的影响﹐对200MHz
EMC整改之三
以下可用加Core的方式(可一次多加数个)判断﹐对于200MHz以上的噪声﹐由于此时Core 的作用不大﹐可将电源线水平摆放和垂直摆放﹐看干扰噪声是否有差别﹐若水平和垂直有很明显的差别﹐则可一边摆动电源线一边看频谱仪(Spectrum)上噪声之大小有否变化﹐如此便可知道电源线有否干扰。
至于若发现电源线会产生辐射时如何解决﹐一般皆不好处理﹐通常先想办法使机器内的噪声减小﹐以避免电源线的二次辐射﹐而使用Shielded线一般对辐射的影响并不大﹐故换一条不同长度的电源线﹐有时也会有很好的效果。
由这一点我们可知道﹐除了要使可册产生辐射噪声的组件远离I/O Port外﹐其也须尽量远离电源线及Switching power supply的板子﹐以免耦合到电源线上使得辐射及传导皆无法通过测试。
■步骤四
检查电缆接头端的接地螺丝是否旋紧及外端接地是否良好。
(说明)
依前三项方式大略找了一下问题后﹐我们必须再做一些检查﹐因为透过这些检查﹐也许不须做任何修改﹐便可通过EMI测试。
例如检查电缆端的螺丝是否锁紧﹐有时将松掉的螺丝上紧﹐可加强电缆线的屏蔽效果。
另外可检查看看机器外接的Connector的接地是否良好﹐若外壳为金属而有喷漆﹐则可考虑将Connector处的喷漆刮掉﹐使其接地效果较佳。
另外若使用Shielded的电缆线﹐必须检查接头端处外覆的金属纲是否和其铁盖密合﹐许多不佳的屏蔽线(RS232)多因线接头的外覆屏蔽金属纲未册和连接端的地密合﹐以致无法充份达到屏蔽的效果。
各种接头如Keyboard及Power supply常常由于接头的插头与机器上的插座间的密合度不好﹐影响了干扰噪声的辐射。
检查的方式可将接头拔掉看噪声是否减小﹐减小表示两种册可﹐一为线上本身辐射干扰﹐另一为接头间接触不好﹐此时插上接头﹐用手销微将接头端左右摇动﹐看噪声是否会减小或消失﹐若会减小可将Keyboard或Power supply的连接头﹐用铜箔胶带贴一圈﹐以增加其和机器接头的密合度﹐这一点也是实测上很容易被疏忽﹐而会误判机器的EMI为何每次测时好时坏﹐或花许多时间在其它的对策上面.
EMC 整改常用对策。
