1000x1000电力方形井盖承重对照表摘要：I.简介- 介绍1000x1000 电力方形井盖- 承重对照表的作用和重要性II.1000x1000 电力方形井盖的规格和类型- 规格和尺寸- 类型的分类和特点III.1000x1000 电力方形井盖的承重能力- 承重对照表的解读- 不同类型的承重能力比较IV.1000x1000 电力方形井盖的使用场景- 应用领域和场合- 施工和使用中的注意事项V.结论- 1000x1000 电力方形井盖在承重方面的优势- 总结正文：I.简介1000x1000 电力方形井盖，作为一种常用的城市基础设施，广泛应用于电力、通信、燃气、给排水等工程中。
电力方形井盖的承重能力是衡量其质量的重要指标，为了保证其安全可靠的运行，我们需要了解其承重对照表。
II.1000x1000 电力方形井盖的规格和类型1000x1000 电力方形井盖的规格主要包括尺寸和形状。
尺寸一般为1000mm*1000mm，也有其他规格如1200mm*1200mm 等。
形状主要有圆形、方形和八角形等。
其中，方形井盖的边长为1000mm，易于施工和安装，且承压能力较高，因此应用较为广泛。
电力方形井盖的类型主要有铸铁井盖、复合材料井盖等。
铸铁井盖具有较高的承重能力和良好的耐腐蚀性，但重量较大，运输和安装成本较高；复合材料井盖具有轻质、高强度、良好的耐磨性和抗老化性，但价格相对较高。
III.1000x1000 电力方形井盖的承重能力1000x1000 电力方形井盖的承重能力与其规格、类型和材料有关。
一般来说，铸铁井盖的承重能力在40-60 吨左右，复合材料井盖的承重能力在20-40 吨左右。
在实际应用中，需要根据不同场景选择合适的井盖类型，以保证工程的安全可靠运行。
IV.1000x1000 电力方形井盖的使用场景1000x1000 电力方形井盖广泛应用于城市道路、高速公路、机场、广场、公园等场合。
在电力、通信、燃气、给排水等工程中，需要根据实际需求选择合适的井盖类型，以确保工程质量和使用安全。
采用国家标准图集设计制造的井盖型号表【国家建筑标准设计图集97S501→Q-轻型 Z-重型 H-灰铁 Q-球铁 C-混凝土】批准部门：中华人民共和国建设部批准文号建质【2002】48号主编单位北京市市政工程设计研究部参照行业标准《铸铁检查井盖》（ CJ/T3012-93 ）（此表引自国家建筑设计研究院 97S501-1 图集）为国家标准设计制造型号（ 97S501-1 图集）材质 & 何载等级重量（ KG ）（盖 + 支座）单价QT500-7 汽 -10 级主车25+27=52 ?Φ 500 （ QQ ）轻型球墨铸铁井盖Φ 500 （ ZQ ）重型球墨铸QT500-7 超汽 -20 级主车28+32=60 ?铁井盖HT200 汽 -10 级主车31+32=64 ?Φ 500 （ QH ）轻型灰口铸铁井盖Φ 500 （ ZH ）重型灰口铸HT200 超汽 -20 级主车38+37=75 ?铁井盖QT500-7 汽 -10 级主车34+36=70 ?Φ 600 （ QQ ）轻型球墨铸铁井盖Φ 600 （ ZQ ）重型球墨铸QT500-7 超汽 -20 级主车39+42=81 ?铁井盖Φ 600 （ QH ）轻型灰口铸HT200 汽 -10 级主车45+42=87 ?铁井盖HT200 超汽 -20 级主车54+48=102 ?Φ 600 （ ZH ）重型灰口铸铁井盖QT500-7 汽 -10 级主车44+41=85 ?Φ 700 （ QQ ）轻型球墨铸铁井盖QT500-7 超汽 -20 级主车53+48=101 ?Φ 700 （ ZQ ）重型球墨铸铁井盖HT200 汽 -10 级主车59+48=107 ?Φ 700 （ QH ）轻型灰口铸铁井盖Φ 800 （ QQ ）轻型球墨铸QT500-7 汽 -10 级主车55+50=105 ?铁井盖QT500-7 超汽 -20 级主车71+54=125 ?Φ 800 （ ZQ ）重型球墨铸铁井盖Φ 800 （ QH ）轻型灰口铸HT200 汽 -10 级主车77+54=122 ?铁井盖?国家建筑标准设计图集 --- 05S518 《雨水口》60砖砌平箅式单篦雨水口（ 450*750 ）球墨铸铁 QT500-7/ 灰口铸铁HT250砖砌平箅式双篦雨水口球墨铸铁 QT500-7/ 灰口铸铁?HT250?砖砌偏沟式单篦雨水口球墨铸铁 QT500-7/ 灰口铸铁HT250砖砌偏沟式双篦雨水口球墨铸铁 QT500-7/ 灰口铸铁?HT250砖砌联合式单篦雨水口球墨铸铁 QT500-7/ 灰口铸铁?HT250砖砌偏沟式单篦雨水口球墨铸铁 QT500-7/ 灰口铸铁?HT250?砖砌立箅式双篦雨水口球墨铸铁 QT500-7/ 灰口铸铁HT250?砖砌立箅式多篦雨水口球墨铸铁 QT500-7/ 灰口铸铁HT250?华北地区建筑设计标准《施工安装建筑设备通用图集》 91SB3-1规格外形尺寸表（单位 mm ）? ?110 ?600x600 外径： 740*740*60 内径：600*600*60700x500 外径： 860*660*60 内径：112 ?700*500*60172 ?900x600 外径： 1080*780*60 内径：900*600*65115 ?600x600 外径： 722*722*70 内径：600*600*70700x700 外径： 822*822*70 内径：125 ?700*700*70152 ?800x700 外径： 922*822*75 内径：800*700*751000x700 外径： 1122*822*60 内径：1000*700*60。
球墨铸铁井盖标准产品性能及特点随着城市规模的快速发展，市政基础设施的不完善，全国各大城市多次发生井盖被盗及破碎事件，市民不慎掉入窨井而摔伤摔死的惨剧使国家和个人蒙受巨大的损失，我公司生产的新一代卡销式球墨铸铁防盗井盖杜绝了上述事故的发生。
该产品具有防震、防响、防盗、防滑、防移位、防破损等多功能于一体。
1）防震：通过在井圈的止口处设置为U型槽，用T型合成橡胶条，嵌入U型槽中，在井盖与井圈的接触过程中，以起到缓冲作用，减轻振动力。
2）防响：井盖与井圈的接触咬合面，直接作用于T型橡胶条上，以柔克刚，消除噪音。
3）防盗：在井盖外圈上，凸出一方形槽，其井盖内壁端的开口环通过井座固定轴与井盖连接，另一端内壁设销体固定，而起到防盗作用，当井盖打开放置90度时即可取下井盖，便于施工。
暗锁采用尼龙衬套，永不生锈，并配有专用工具开启，安全可靠。
4）防滑：井盖表面采用凸起3mm花纹，从而起到良好的防滑作用。
5）防移位：井圈预留四个铆固螺栓孔，以90度均匀分布，每套使用4个地锚螺栓，免除了在筑路过程中因机械碾压而发生的移位，并且起到了一定的防盗作用。
6）放破损：这是球墨铸铁井盖的最大特点，重型球墨铸铁井盖可承压36T/60T，轻型可承压21T。
即便荷载压力超过它的极限，球铁井盖并不像普通铸铁井盖那样破碎，而是稍有变形，对车子及行人有一定的安全保障。
产品生产技术标准和浇注标准我公司所生产产品符合中华人民共和国建设部发布的CJ/T3012—93行业标准，井盖材料以及生产浇注工艺满足如下技术标准：1）技术标准：a.井盖材料采用球墨铸铁井圈直径密封范围为正负2毫米，井盖与井圈高低配合精度为正负1毫米，配合间隙为3毫米。
b.井圈井盖抗拉强度大于500N/平方毫米，硬度标准为HB190-230。
井盖承压满足建设部CJ/T3012-93《铸铁检查井盖》的行业标准规定，重型井盖承压360KN，轻型井盖210KN。
c.T型橡胶圈采用三元乙丙橡胶，性能指标重型GB-7529-87国家标准。

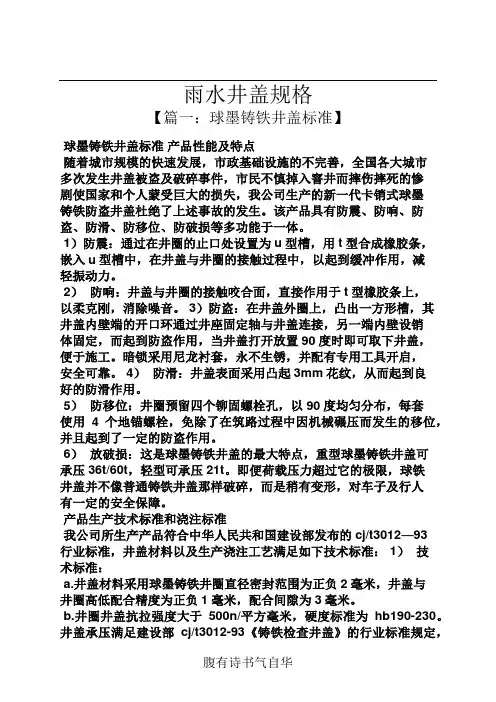

雨水井盖规格【篇一：球墨铸铁井盖标准】球墨铸铁井盖标准产品性能及特点随着城市规模的快速发展，市政基础设施的不完善，全国各大城市多次发生井盖被盗及破碎事件，市民不慎掉入窨井而摔伤摔死的惨剧使国家和个人蒙受巨大的损失，我公司生产的新一代卡销式球墨铸铁防盗井盖杜绝了上述事故的发生。
该产品具有防震、防响、防盗、防滑、防移位、防破损等多功能于一体。
1）防震：通过在井圈的止口处设置为u型槽，用t型合成橡胶条，嵌入u型槽中，在井盖与井圈的接触过程中，以起到缓冲作用，减轻振动力。
2）防响：井盖与井圈的接触咬合面，直接作用于t型橡胶条上，以柔克刚，消除噪音。
3）防盗：在井盖外圈上，凸出一方形槽，其井盖内壁端的开口环通过井座固定轴与井盖连接，另一端内壁设销体固定，而起到防盗作用，当井盖打开放置90度时即可取下井盖，便于施工。
暗锁采用尼龙衬套，永不生锈，并配有专用工具开启，安全可靠。
4）防滑：井盖表面采用凸起3mm花纹，从而起到良好的防滑作用。
5）防移位：井圈预留四个铆固螺栓孔，以90度均匀分布，每套使用4个地锚螺栓，免除了在筑路过程中因机械碾压而发生的移位，并且起到了一定的防盗作用。
6）放破损：这是球墨铸铁井盖的最大特点，重型球墨铸铁井盖可承压36t/60t，轻型可承压21t。
即便荷载压力超过它的极限，球铁井盖并不像普通铸铁井盖那样破碎，而是稍有变形，对车子及行人有一定的安全保障。
产品生产技术标准和浇注标准我公司所生产产品符合中华人民共和国建设部发布的cj/t3012—93行业标准，井盖材料以及生产浇注工艺满足如下技术标准： 1）技术标准：a.井盖材料采用球墨铸铁井圈直径密封范围为正负2毫米，井盖与井圈高低配合精度为正负1毫米，配合间隙为3毫米。
b.井圈井盖抗拉强度大于500n/平方毫米，硬度标准为hb190-230。
井盖承压满足建设部cj/t3012-93《铸铁检查井盖》的行业标准规定，重型井盖承压360kn，轻型井盖210kn。
铸铁井盖承重规格表及重量表
铸铁井盖的承重规格表和重量表通常会根据不同国家、地区和生产厂家的要求和标准而有所不同。
以下是一些常见的铸铁井盖的承重规格表和重量表的示例，但请注意这些数值仅供参考，具体规格和重量可能会根据您所在地区和所采用的标准而有所不同。
铸铁井盖承重规格表：
1. 标准型号：500kg承重
2. 标准型号：800kg承重
3. 标准型号：1000kg承重
4. 标准型号：1200kg承重
5. 标准型号：1500kg承重
6. 标准型号：2000kg承重
7. 标准型号：2500kg承重
8. 标准型号：3000kg承重
9. 标准型号：5000kg承重
铸铁井盖重量表：
1. 500kg承重型号：约60kg
2. 800kg承重型号：约80kg
3. 1000kg承重型号：约100kg
4. 1200kg承重型号：约120kg
5. 1500kg承重型号：约150kg
6. 2000kg承重型号：约200kg
7. 2500kg承重型号：约250kg
8. 3000kg承重型号：约300kg
9. 5000kg承重型号：约500kg
请注意，这些是一般性的示例，实际的铸铁井盖规格和重量可能会因不同的设计、尺寸和制造工艺而有所不同。
在选购铸铁井盖时，应咨询生产厂家或供应商，以获取具体型号的详细规格和重量信息。
此外，确保所选井盖符合您所在地区的相关法规和标准，以满足承重和安全要求。
球墨铸铁井盖承重对照表
球墨铸铁井盖是一种用于道路、人行道和其他场所的排水系统
和井盖系统的重要材料。
它们的承重能力是根据其尺寸、材料和设
计来确定的。
一般来说，球墨铸铁井盖的承重对照表是由制造商根
据相关标准和规范进行测试和制定的。
根据国家标准GB/T23858-2009《球墨铸铁排水系统产品》中的
规定，球墨铸铁井盖的承重等级通常分为A15、B125、C250、D400、E600和F900六个等级。
每个等级对应着不同的承重能力，具体如下：
A15等级，1.5吨。
B125等级，12.5吨。
C250等级，25吨。
D400等级，40吨。
E600等级，60吨。
F900等级，90吨。
这些承重能力是根据球墨铸铁井盖在实验室条件下的受压承载能力来确定的。
在实际使用中，制造商通常会提供详细的产品参数表，其中包括不同规格和尺寸的球墨铸铁井盖的承重能力等信息，以便用户根据具体需要进行选择。
除了承重能力外，球墨铸铁井盖的安装和使用也需要符合相关的标准和规范，以确保其在实际应用中能够发挥预期的作用。
用户在选择和安装球墨铸铁井盖时，应当严格按照制造商提供的参数和要求进行，以确保其承重能力和使用寿命符合设计要求。
总之，球墨铸铁井盖的承重能力是根据其规格、材料和设计来确定的，用户在选择和使用时应当仔细阅读制造商提供的产品参数表，并严格按照相关标准和规范进行选择和安装。
球墨井盖标准重量表：从材质到承载等级的全面解析在城市的道路设施中，井盖是不可或缺的一部分。
球墨井盖以其优良的耐压性和耐磨性，广泛应用于城市建设中。
本文将为您详细解读球墨井盖的标准重量表，让您了解不同型号、材质和承载等级的井盖重量。
一、球墨井盖标准重量表的制定依据球墨井盖标准重量表主要参照行业标准《铸铁检查井盖》(CJ/T3012-93)进行制定。
该标准规定了井盖的尺寸、承载能力、材质等方面的要求，是制造和选用井盖的重要依据。
同时，本文引用的重量表来源于国家建筑设计研究院的97S501-1图集，为国家标准设计制造。
二、球墨井盖的型号与重量根据不同的型号和承载等级，球墨井盖的重量也有所不同。
以下是几种常见的球墨井盖型号及其重量：1.Φ500(QQ)轻型球墨铸铁井盖：材质为QT500-7，承载等级为汽-10级主车。
该型号井盖的重量为25+27=52KG（盖+支座）。
2.Φ500(ZQ)重型球墨铸铁井盖：材质为QT500-7，承载等级为超汽-20级主车。
该型号井盖的重量为28+32=60KG（盖+支座）。
3.Φ500(QH)轻型灰口铸铁井盖：材质为HT200，承载等级为汽-10级主车。
该型号井盖的重量为31+32=64KG（盖+支座）。
此外，还有其他型号的球墨井盖，如Φ600、Φ700等，它们的重量和承载等级也各不相同。
在实际应用中，应根据具体需求选择合适的型号和承载等级。
三、球墨井盖的标准与质量保障为了确保球墨井盖的质量和安全性，国家相关部门制定了一系列的国家和行业标准。
这些标准对井盖的尺寸、材质、承载能力、安全性能等方面进行了详细的规定和测试要求。
在生产过程中，制造商需按照相关标准进行生产和检测，确保产品的质量和安全性。
此外，为了方便管理和维护，球墨井盖上还会标注相应的标识和信息，如型号、材质、生产厂家、生产日期等。
这些标识和信息对于使用单位和管理部门来说非常重要，有助于他们了解井盖的具体情况，及时进行维护和更换。
采用国家标准图集设计制造的井盖型号表【国家建筑标准设计图集97S501→Q-轻型 Z-重型 H-灰铁 Q-球铁 C-混凝土】批准部门：中华人民共和国建设部批准文号建质【2002】48号主编单位北京市市政工程设计研究部参照行业标准《铸铁检查井盖》（ CJ/T3012-93 ）（此表引自国家建筑设计研究院 97S501-1 图集）为国家标准设计制造型号（ 97S501-1 图集）材质 & 何载等级重量（ KG ）（盖 + 支座）单价QT500-7 汽 -10 级主车25+27=52Φ 500 （ QQ ）轻型球墨铸铁井盖Φ 500 （ ZQ ）重型球墨铸QT500-7 超汽 -20 级主车28+32=60铁井盖HT200 汽 -10 级主车31+32=64Φ 500 （ QH ）轻型灰口铸铁井盖Φ 500 （ ZH ）重型灰口铸HT200 超汽 -20 级主车38+37=75铁井盖QT500-7 汽 -10 级主车34+36=70Φ 600 （ QQ ）轻型球墨铸铁井盖QT500-7 超汽 -20 级主车39+42=81Φ 600 （ ZQ ）重型球墨铸铁井盖Φ 600 （ QH ）轻型灰口铸HT200 汽 -10 级主车45+42=87铁井盖HT200 超汽 -20 级主车54+48=102Φ 600 （ ZH ）重型灰口铸铁井盖QT500-7 汽 -10 级主车44+41=85Φ 700 （ QQ ）轻型球墨铸铁井盖QT500-7 超汽 -20 级主车53+48=101Φ 700 （ ZQ ）重型球墨铸铁井盖HT200 汽 -10 级主车59+48=107Φ 700 （ QH ）轻型灰口铸铁井盖QT500-7 汽 -10 级主车55+50=105Φ 800 （ QQ ）轻型球墨铸铁井盖QT500-7 超汽 -20 级主车71+54=125Φ 800 （ ZQ ）重型球墨铸铁井盖Φ 800 （ QH ）轻型灰口铸HT200 汽 -10 级主车77+54=122铁井盖国家建筑标准设计图集 --- 05S518 《雨水口》60砖砌平箅式单篦雨水口（ 450*750 ）球墨铸铁 QT500-7/ 灰口铸铁HT250砖砌平箅式双篦雨水口球墨铸铁 QT500-7/ 灰口铸铁HT250砖砌偏沟式单篦雨水口球墨铸铁 QT500-7/ 灰口铸铁HT250砖砌偏沟式双篦雨水口球墨铸铁 QT500-7/ 灰口铸铁HT250砖砌联合式单篦雨水口球墨铸铁 QT500-7/ 灰口铸铁HT250砖砌偏沟式单篦雨水口球墨铸铁 QT500-7/ 灰口铸铁HT250砖砌立箅式双篦雨水口球墨铸铁 QT500-7/ 灰口铸铁HT250砖砌立箅式多篦雨水口球墨铸铁 QT500-7/ 灰口铸铁HT250华北地区建筑设计标准《施工安装建筑设备通用图集》 91SB3-1规格外形尺寸表（单位 mm ）600x600 外径： 740*740*60 内径：110600*600*60112 700x500 外径： 860*660*60 内径：700*500*60172 900x600 外径： 1080*780*60 内径：900*600*65115 600x600 外径： 722*722*70 内径：600*600*70125 700x700 外径： 822*822*70 内径：700*700*70800x700 外径： 922*822*75 内径：152800*700*751000x700 外径： 1122*822*60 内径：1000*700*60。
铁HT250
砖砌联合式单篦雨水口球墨铸铁QT5007/灰口铸
铁HT250
砖砌偏沟式单篦雨水口球墨铸铁QT5007/灰口铸
铁HT250
砖砌立箅式双篦雨水口球墨铸铁QT5007/灰口铸
铁HT250
砖砌立箅式多篦雨水口球墨铸铁QT5007/灰口铸
铁HT250
华北地区建筑设计标准《施工装置建筑设备通用图集》91SB31
规格外形尺寸表（单位mm）
110
600x600 外径：740*740*60内径：
600*600*60
112
700x500 外径：860*660*60内径：
700*500*60
172
900x600 外径：1080*780*60内径：
900*600*65
600x600 外径：722*722*70内径：
115
600*600*70
125
700x700 外径：822*822*70内径：
700*700*70
152
800x700 外径：922*822*75内径：
800*700*75
1000x700 外径：1122*822*60内径：
180
1000*700*60
以下产品为数码照片收集
Φ600（QQ）轻型球墨铸铁井盖Φ700（QQ）轻型球墨铸铁井盖
Φ700（QQ）轻型球墨铸铁井盖Φ700（QQ）轻型球墨铸铁井盖支座
平箅式单篦雨水口（450*750）平箅式单篦雨水口（450*750）支座。
采用国家标准图集设计制造的井盖型及重量表公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
采用国家标准图集设计制造的井盖型号表【国家建筑标准设计图集97S501→Q-轻型 Z-重型 H-灰铁 Q-球铁
C-混凝土】批准部门：中华人民共和国建设部批准文号建质【2002】48号主编单位北京市市政工程设计研究部
参照行业标准《铸铁检查井盖》（ CJ/T3012-93 ）（此表引自国家建筑设计研究院 97S501-1 图集）为国家标准设计制造
型号（ 97S501-1 图集）材质 & 何载等级重量（ KG ）（盖 + 支座）单价
Φ 500 （ QQ ）轻型球墨铸
QT500-7 汽 -10 级主车25+27=52
铁井盖
QT500-7 超汽 -20 级主车28+32=60
Φ 500 （ ZQ ）重型球墨铸
铁井盖
HT200 汽 -10 级主车31+32=64
Φ 500 （ QH ）轻型灰口铸
铁井盖
HT200 超汽 -20 级主车38+37=75
Φ 500 （ ZH ）重型灰口铸
铁井盖
QT500-7 汽 -10 级主车34+36=70
Φ 600 （ QQ ）轻型球墨铸
铁井盖
QT500-7 超汽 -20 级主车39+42=81
Φ 600 （ ZQ ）重型球墨铸
铁井盖
Φ 600 （ QH ）轻型灰口铸
HT200 汽 -10 级主车45+42=87
铁井盖
HT200 超汽 -20 级主车54+48=102
Φ 600 （ ZH ）重型灰口铸
铁井盖
Φ 700 （ QQ ）轻型球墨铸
QT500-7 汽 -10 级主车44+41=85
铁井盖
QT500-7 超汽 -20 级主车53+48=101
Φ 700 （ ZQ ）重型球墨铸
铁井盖
HT200 汽 -10 级主车59+48=107
Φ 700 （ QH ）轻型灰口铸
铁井盖
Φ 800 （ QQ ）轻型球墨铸
QT500-7 汽 -10 级主车55+50=105
铁井盖
QT500-7 超汽 -20 级主车71+54=125
Φ 800 （ ZQ ）重型球墨铸
铁井盖
Φ 800 （ QH ）轻型灰口铸
HT200 汽 -10 级主车77+54=122
铁井盖
国家建筑标准设计图集 --- 05S518 《雨水口》
60
砖砌平箅式单篦雨水口（ 450*750 ）球墨铸铁 QT500-7/ 灰口铸铁
HT250
砖砌平箅式双篦雨水口球墨铸铁 QT500-7/ 灰口铸铁
HT250
砖砌偏沟式单篦雨水口球墨铸铁 QT500-7/ 灰口铸铁
HT250
砖砌偏沟式双篦雨水口球墨铸铁 QT500-7/ 灰口铸铁
HT250
砖砌联合式单篦雨水口球墨铸铁 QT500-7/ 灰口铸铁
HT250
砖砌偏沟式单篦雨水口球墨铸铁 QT500-7/ 灰口铸铁
HT250
砖砌立箅式双篦雨水口球墨铸铁 QT500-7/ 灰口铸铁
HT250
砖砌立箅式多篦雨水口球墨铸铁 QT500-7/ 灰口铸铁
HT250
华北地区建筑设计标准《施工安装建筑设备通用图集》 91SB3-1
规格外形尺寸表（单位 mm ）
110 600x600 外径： 740*740*60 内径：
600*600*60
112 700x500 外径： 860*660*60 内径：
700*500*60
900x600 外径： 1080*780*60 内径：
172
900*600*65
115 600x600 外径： 722*722*70 内径：
600*600*70
125 700x700 外径： 822*822*70 内径：
700*700*70
800x700 外径： 922*822*75 内径：
152
800*700*75
1000x700 外径： 1122*822*60 内径：
1000*700*60。
