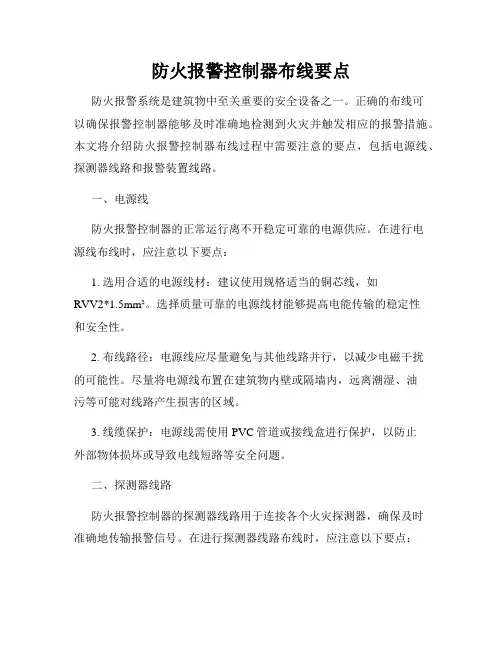

防火报警控制器布线要点防火报警系统是建筑物中至关重要的安全设备之一。
正确的布线可以确保报警控制器能够及时准确地检测到火灾并触发相应的报警措施。
本文将介绍防火报警控制器布线过程中需要注意的要点，包括电源线、探测器线路和报警装置线路。
一、电源线防火报警控制器的正常运行离不开稳定可靠的电源供应。
在进行电源线布线时，应注意以下要点：1. 选用合适的电源线材：建议使用规格适当的铜芯线，如RVV2*1.5mm²。
选择质量可靠的电源线材能够提高电能传输的稳定性和安全性。
2. 布线路径：电源线应尽量避免与其他线路并行，以减少电磁干扰的可能性。
尽量将电源线布置在建筑物内壁或隔墙内，远离潮湿、油污等可能对线路产生损害的区域。
3. 线缆保护：电源线需使用PVC管道或接线盒进行保护，以防止外部物体损坏或导致电线短路等安全问题。
二、探测器线路防火报警控制器的探测器线路用于连接各个火灾探测器，确保及时准确地传输报警信号。
在进行探测器线路布线时，应注意以下要点：1. 控制器端连接：将探测器线路连接至控制器时，需要按照相应的接线顺序进行。
一般来说，正极连接至正极终端，负极连接至负极终端。
2. 线缆选择：探测器线路应选用阻燃、抗干扰性能好的低电阻线缆。
如采用RVVP线缆，能有效降低干扰信号对报警探测器的影响。
3. 线路布置：探测器线路应避免弯曲和交叉，避免与高电流线路、强电磁场设备等干扰源靠近。
同时，探测器线路应保持一定的距离，以减少干扰和相互影响。
三、报警装置线路报警装置线路负责将报警信号传输至建筑物内的报警装置，及时启动声音或光信号传达火灾警报。
在进行报警装置线路布线时，应注意以下要点：1. 布线路径：报警装置线路应尽量沿建筑物内墙或隔墙布置，避免与其他线路平行或交叉。
线路路径应避免过于复杂，以便日后的检修和维护。
2. 线缆保护：报警装置线路需要进行良好的线缆保护，可以采用PVC管道或接线盒进行固定和保护，以防止线路受到外部损坏。

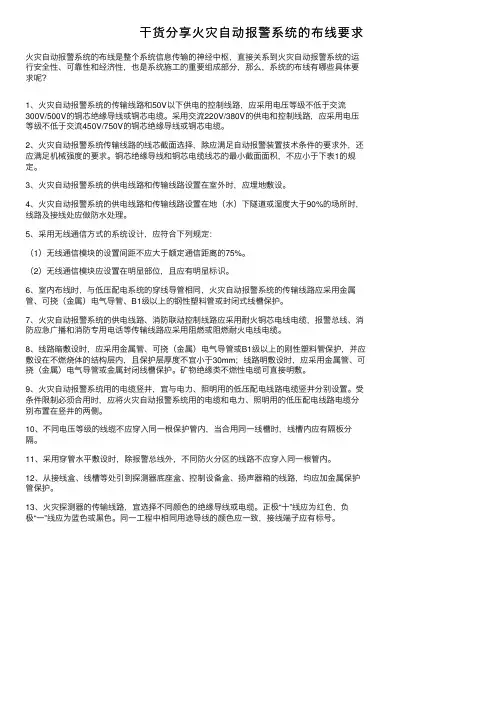

⼲货分享⽕灾⾃动报警系统的布线要求⽕灾⾃动报警系统的布线是整个系统信息传输的神经中枢，直接关系到⽕灾⾃动报警系统的运⾏安全性、可靠性和经济性，也是系统施⼯的重要组成部分，那么，系统的布线有哪些具体要求呢？1、⽕灾⾃动报警系统的传输线路和50V以下供电的控制线路，应采⽤电压等级不低于交流300V/500V的铜芯绝缘导线或铜芯电缆。
采⽤交流220V/380V的供电和控制线路，应采⽤电压等级不低于交流450V/750V的铜芯绝缘导线或铜芯电缆。
2、⽕灾⾃动报警系统传输线路的线芯截⾯选择，除应满⾜⾃动报警装置技术条件的要求外，还应满⾜机械强度的要求。
铜芯绝缘导线和铜芯电缆线芯的最⼩截⾯⾯积，不应⼩于下表1的规定。
3、⽕灾⾃动报警系统的供电线路和传输线路设置在室外时，应埋地敷设。
4、⽕灾⾃动报警系统的供电线路和传输线路设置在地（⽔）下隧道或湿度⼤于90%的场所时，线路及接线处应做防⽔处理。
5、采⽤⽆线通信⽅式的系统设计，应符合下列规定：（1）⽆线通信模块的设置间距不应⼤于额定通信距离的75%。
（2）⽆线通信模块应设置在明显部位，且应有明显标识。
6、室内布线时，与低压配电系统的穿线导管相同，⽕灾⾃动报警系统的传输线路应采⽤⾦属管、可挠（⾦属）电⽓导管、B1级以上的钢性塑料管或封闭式线槽保护。
7、⽕灾⾃动报警系统的供电线路、消防联动控制线路应采⽤耐⽕铜芯电线电缆，报警总线、消防应急⼴播和消防专⽤电话等传输线路应采⽤阻燃或阻燃耐⽕电线电缆。
8、线路暗敷设时，应采⽤⾦属管、可挠（⾦属）电⽓导管或B1级以上的刚性塑料管保护，并应敷设在不燃烧体的结构层内，且保护层厚度不宜⼩于30mm；线路明敷设时，应采⽤⾦属管、可挠（⾦属）电⽓导管或⾦属封闭线槽保护。
矿物绝缘类不燃性电缆可直接明敷。
9、⽕灾⾃动报警系统⽤的电缆竖井，宜与电⼒、照明⽤的低压配电线路电缆竖井分别设置。
受条件限制必须合⽤时，应将⽕灾⾃动报警系统⽤的电缆和电⼒、照明⽤的低压配电线路电缆分别布置在竖井的两侧。

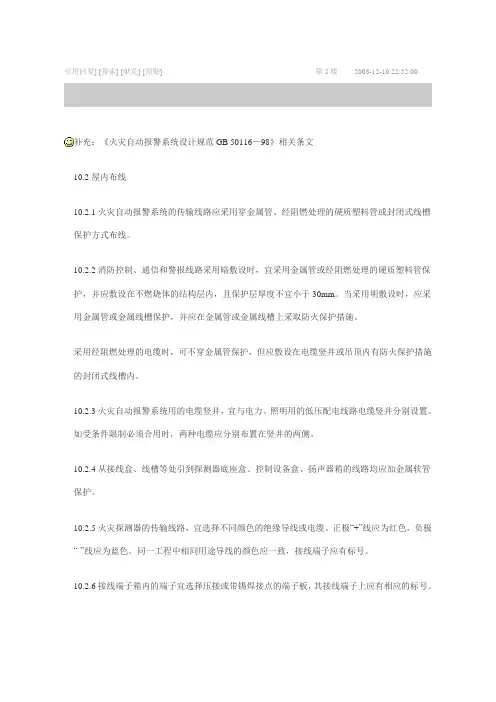

引用回复][搜索][献花][顶贴]第5楼2008-12-10 22:32:00补充：《火灾自动报警系统设计规范GB 50116－98》相关条文10.2 屋内布线10.2.1 火灾自动报警系统的传输线路应采用穿金属管、经阻燃处理的硬质塑料管或封闭式线槽保护方式布线。
10.2.2 消防控制、通信和警报线路采用暗敷设时，宜采用金属管或经阻燃处理的硬质塑料管保护，并应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mm。
当采用明敷设时，应采用金属管或金属线槽保护，并应在金属管或金属线槽上采取防火保护措施。
采用经阻燃处理的电缆时，可不穿金属管保护，但应敷设在电缆竖井或吊顶内有防火保护措施的封闭式线槽内。
10.2.3 火灾自动报警系统用的电缆竖井，宜与电力、照明用的低压配电线路电缆竖井分别设置。
如受条件限制必须合用时，两种电缆应分别布置在竖井的两侧。
10.2.4 从接线盒、线槽等处引到探测器底座盒、控制设备盒、扬声器箱的线路均应加金属软管保护。
10.2.5 火灾探测器的传输线路，宜选择不同颜色的绝缘导线或电缆。
正极“+”线应为红色，负极“-”线应为蓝色。
同一工程中相同用途导线的颜色应一致，接线端子应有标号。
10.2.6 接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有相应的标号。
10.2.7 火灾自动报警系统的传输网络不应与其他系统的传输网络合用。
相关条文解释内容：10 布线10.2 屋内布线10.2.1 火灾自动报警系统的传输线路穿线导管与低压配电系统的穿线导管相同，应采用金属管、经阻燃处理的硬质塑料管或封闭式线槽等几种，敷设方式采用暗敷或明敷。
当采用硬质塑料管时，就应用阻燃型，其氧指数要求不小于30 。
如采用线槽配线时，要求用封闭式防火线槽。
如采用普通型线槽，其线槽内的电缆为干线系统时，此电缆宜选用防火型。
10.2.2 消防控制、通信和警报线路与火灾自动报警系统传输线路相比较，更加重要，所以这部分的穿线导管选择要求更高，只有在暗敷时才允许采用阻燃型硬质塑料管，其他情况下只能采用金属管或金属线槽。

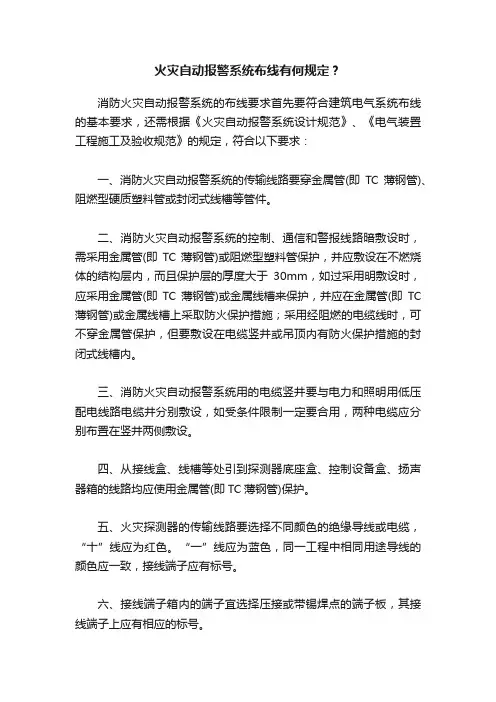

火灾自动报警系统布线有何规定？消防火灾自动报警系统的布线要求首先要符合建筑电气系统布线的基本要求，还需根据《火灾自动报警系统设计规范》、《电气装置工程施工及验收规范》的规定，符合以下要求：一、消防火灾自动报警系统的传输线路要穿金属管(即TC薄钢管)、阻燃型硬质塑料管或封闭式线槽等管件。
二、消防火灾自动报警系统的控制、通信和警报线路暗敷设时，需采用金属管(即TC薄钢管)或阻燃型塑料管保护，并应敷设在不燃烧体的结构层内，而且保护层的厚度大于30mm，如过采用明敷设时，应采用金属管(即TC薄钢管)或金属线槽来保护，并应在金属管(即TC 薄钢管)或金属线槽上采取防火保护措施；采用经阻燃的电缆线时，可不穿金属管保护，但要敷设在电缆竖井或吊顶内有防火保护措施的封闭式线槽内。
三、消防火灾自动报警系统用的电缆竖井要与电力和照明用低压配电线路电缆井分别敷设，如受条件限制一定要合用，两种电缆应分别布置在竖井两侧敷设。
四、从接线盒、线槽等处引到探测器底座盒、控制设备盒、扬声器箱的线路均应使用金属管(即TC薄钢管)保护。
五、火灾探测器的传输线路要选择不同颜色的绝缘导线或电缆，“十”线应为红色。
“一”线应为蓝色，同一工程中相同用途导线的颜色应一致，接线端子应有标号。
六、接线端子箱内的端子宜选择压接或带锡焊点的端子板，其接线端子上应有相应的标号。
七、火灾自动报警系统的传输网络不应与其它系统的传输网络合用。
八、在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。
在传先前，应将管内或线槽内的积水及杂物清除干净。
九、不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。
十、导线在管内或线槽内，不应有接头或扭结。
导线的接头，应在接线盒内焊接或用端子连接。
十一、敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。
十二、管路超过下列长度时，应在便于接线处设接线盒：1、管子长度每超过45M,无弯曲时；2、管子长度每超过30M,有1个弯曲时；3、管子长度每超过20M,有2个弯曲时；4、管子长度每超过12M,有3个弯曲时。
火灾自动报警系统及联动控制设备的配电要求及布线特点一、系统供电1、火灾自动报警系统的主电源宜按一级或二级负荷来考虑。
因为安装火灾自动报警系统的场所均为重要的建筑或场所，火灾自动报警系统如能及时、正确报警，可以使人民的生命、财产得到保护或少受损失。
所以要求其主电源的可靠性高，有两个或两个以上电源供电，在消防控制室进行自动切换。
同时还要有直流备用电源，来确保其供电的切实可靠。
直流备用电源宜采用火灾报警控制器的专用蓄电池或集中设置的蓄电池。
当直流备用电源采用消防系统集中设置的蓄电池时，火灾报警控制器应采用单独的供电回路，并应保证在消防系统处于最大负载状态下不影响报警控制器的正常工作。
2、火灾自动报警系统的主电源和备用电源，其容量应分别符合现行有关国家标准的要求，在备用电源连续充放电3次后，主电源和备用电源应能自动转换。
分别用主电源和备用电源供电，火灾自动报警系统的各项控制功能和联动功能应正常。
火灾报警控制器电源要有自动转换和备用电源的自动充电功能，备用电源要有欠压和过压报警功能。
3、火灾自动报警系统有CRT显示器、计算机主机、消防通讯设备、应急广播等装置时其主电源宜采用UPS电源，这一要求是为了防止突然断电造成以上装置不能正常工作。
4、灾自动报警系统主电源的保护开关不应采用漏电保护开关。
其原因是，漏电与保证装置供电可靠性来比较，后者为第一位。
控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。
主电源应有明显标志。
5、消防用电设备应采用单独的供电回路，并当发生火灾切断生产、生活用电时，应仍能保证消防用电，其配电设备应有明显标志。
其配电线路和控制回路宜按防火分区划分。
6、高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟风机等的供电，应在最末一级配电箱处设置自动切换装置。
7、一类高层建筑自备发电设备，应设有自动启动装置，并能在30s内供电。
二类高层建筑自备发电设备，当采用自动启动有困难时，可采用手动启动装置。
消防火灾自动报警系统安装工艺一、施工工艺流程安装准备→消防系统配管及布线→探测器安装→火灾报警控制器安装→消防控制设备安装→系统调试。
二、电气施工方法及质量要求1.电气配管一般要求1.1当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。
埋入建筑物，构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于30mm。
1.2电线保护管的弯曲处，不应的折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。
1.3当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线。
1.4电气保护管的管口和切口要平滑，不应有毛刺，钢管连接处的管内表面应平整、光滑。
2.电气钢管敷设和连接2.1钢管的内壁、外壁均应作防腐处理。
当埋设于混凝土内时，钢管外壁可不作防腐处理；直埋于土层内的钢管外壁应涂两度沥青；采用镀锌钢管时，锌层剥落处应涂防腐漆。
设计有特殊要求时，应按设计规定进行防腐处理。
2.2钢管的连接符合下列要求：1）采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2；连接后，其螺纹宜外露2—3扣。
螺纹表面应光滑、无缺损。
镀锌钢管和薄壁钢管必须采用螺纹连接或套管紧定螺钉连接，不得采用焊接。
2）采用套管连接时，套管长度宜为管外径1.5—3倍，管与管的对口处应位于套管的中心。
套管采用焊接连接时，焊缝应牢固严密；采用紧定螺钉连接时，螺钉应拧紧。
2.3钢管与盒(箱)或设备的连接应符合下列要求：暗配的黑色钢管与盒(箱)连接可采用焊接连接，管口宜高出盒(箱)内壁3—5mm,且焊后应补涂防腐漆；明配钢管或暗配的镀锌钢管与盒(箱)连接应采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2—3扣。
2.4钢管的接地连接应符合下列要求：1)当黑色钢管采用螺纹连接时，连接处的两端应焊接跨接接地线或采用专用接地线卡跨接。
2)镀锌钢管或可挠金属电线保护管的跨接接地线宜采用专用接地线卡跨接，不应采用熔焊连接。

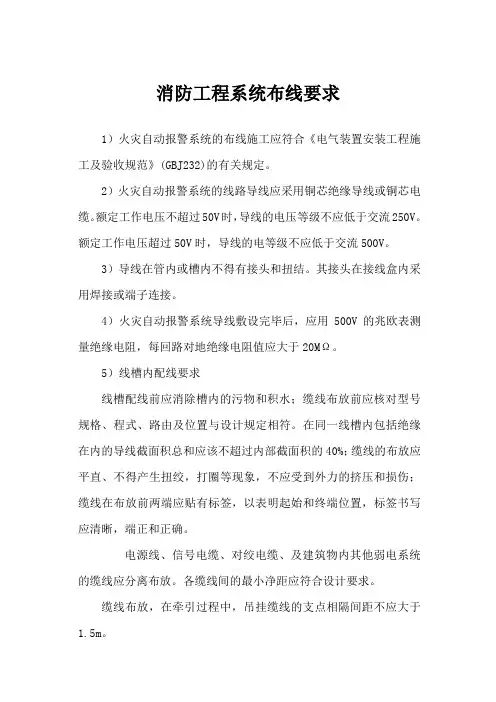

消防工程系统布线要求1）火灾自动报警系统的布线施工应符合《电气装置安装工程施工及验收规范》(GBJ232)的有关规定。
2）火灾自动报警系统的线路导线应采用铜芯绝缘导线或铜芯电缆。
额定工作电压不超过50V时，导线的电压等级不应低于交流250V。
额定工作电压超过50V时，导线的电等级不应低于交流500V。
3）导线在管内或槽内不得有接头和扭结。
其接头在接线盒内采用焊接或端子连接。
4）火灾自动报警系统导线敷设完毕后，应用500V的兆欧表测量绝缘电阻，每回路对地绝缘电阻值应大于20MΩ。
5）线槽内配线要求线槽配线前应消除槽内的污物和积水；缆线布放前应核对型号规格、程式、路由及位置与设计规定相符。
在同一线槽内包括绝缘在内的导线截面积总和应该不超过内部截面积的40%；缆线的布放应平直、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤；缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，端正和正确。
电源线、信号电缆、对绞电缆、及建筑物内其他弱电系统的缆线应分离布放。
各缆线间的最小净距应符合设计要求。
缆线布放，在牵引过程中，吊挂缆线的支点相隔间距不应大于1.5m。
电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处应固定在桥架的支架上，水平敷设时，直线部分间隔距离3-5m处设固定点。
在缆线的距离首端、尾端、转弯中心点处300-500mm处设置固定点。
槽内缆线应顺直尽量不交叉、缆线不应溢出线槽、在缆线进出线槽部位，转弯处应绑扎固定，垂直线槽布放缆线应每间隔1.5m处固定在缆线支架上，以防线缆下坠。
在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。
对绞线缆以24根为束，绑扎间距不宜大于1.5m，扣间距应均匀、松紧适应。
在竖井内采用明配、桥架、金属线槽等方式敷设缆线，并应符合以上有关条款要求。

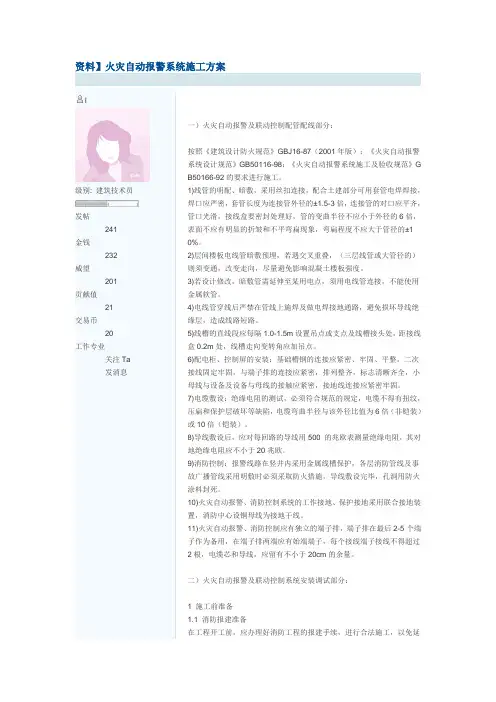

资料】火灾自动报警系统施工方案l级别: 建筑技术员发帖241金钱232威望201贡献值21交易币20工作专业关注Ta发消息一）火灾自动报警及联动控制配管配线部分：按照《建筑设计防火规范》GBJ16-87（2001年版）；《火灾自动报警系统设计规范》GB50116-98；《火灾自动报警系统施工及验收规范》G B50166-92的要求进行施工。
1)线管的明配、暗敷，采用丝扣连接，配合土建部分可用套管电焊焊接，焊口应严密，套管长度为连接管外径的±1.5-3倍，连接管的对口应平齐，管口光滑，接线盒要密封处理好，管的变曲半径不应小于外径的6倍，表面不应有明显的折皱和不平弯扁现象，弯扁程度不应大于管径的±1 0%。
2)层间楼板电线管暗敷预埋，若遇交叉重叠，（三层线管或大管径的）则须变通，改变走向，尽量避免影响混凝土楼板强度。
3)若设计修改，暗敷管需延伸至某用电点，须用电线管连接，不能使用金属软管。
4)电线管穿线后严禁在管线上施焊及做电焊接地通路，避免损坏导线绝缘层，造成线路短路。
5)线槽的直线段应每隔1.0-1.5m设置吊点或支点及线槽接头处，距接线盒0.2m处，线槽走向变转角应加吊点。
6)配电柜、控制屏的安装：基础槽钢的连接应紧密、牢固、平整，二次接线固定牢固，与端子排的连接应紧密，排列整齐，标志清晰齐全，小母线与设备及设备与母线的接触应紧密，接地线连接应紧密牢固。
7)电缆敷设：绝缘电阻的测试，必须符合规范的规定，电缆不得有扭纹，压扁和保护层破坏等缺陷，电缆弯曲半径与该外径比值为6倍（非铠装）或10倍（铠装）。
8)导线敷设后，应对每回路的导线用500 的兆欧表测量绝缘电阻，其对地绝缘电阻应不小于20兆欧。
9)消防控制：报警线路在竖井内采用金属线槽保护，各层消防管线及事故广播管线采用明敷时必须采取防火措施，导线敷设完毕，孔洞用防火涂料封死。
10)火灾自动报警、消防控制系统的工作接地、保护接地采用联合接地装置，消防中心设铜母线为接地干线。
摘要：本文从消防自动报警系统的配管、布线、设备安装、消防联动控制系统的调试这几个方面探讨了消防自动报警系统的施工技术，提出了火灾自动报警系统的日常维护方法。
关键词：管路；导线；设备安装；系统调试；维护；施工1概述自动报警控制系统在质量和系统选择、安装、调试中的任何一个环节,都会给系统留下致命性的问题,有些建筑的火灾自动报警系统从施工中就已处于带病状态。
2消防自动报警系统的配管、布线配管、布线是火灾自动报警系统工程进行的第一步，我们在施工中，发现很多问题是由配管布线引起的。
2.1配管配管一般分暗埋和明敷两大类，其中暗埋又分为建筑物构件内的暗埋和吊顶内的敷设两种。
本文主要讲的是建筑物构件内的预埋。
对新建建筑物，我们均采用管线盒在建筑构件内预埋，消防自动报警系统规范也明确规定要做好施工中的隐蔽工程及记录。
但在实际施工过程中，我们常会遇到预埋的管子不通，必须进行疏通处理，造成材料和人工的浪费，同时也为后期施工增加了难度。
因此，管线盒预埋时，须做好管、盒的固定:用铁丝将管线捆扎在底筋上，使之不易移位，将金属管子入盒，盒外侧应套锁母，内侧应装护口，管口应用废纸填实，便于查找。
塑料管入盒也应采取相应固定措施。
管子用束接连接时，接头处应用胶带固定保护，防止管子内灌浆。
规范对管路的敷设要求主要侧重于保护消防配电导线免受机械损伤及其阻燃等作用,却忽略了一个重要方面:即导线管路应兼有屏蔽和泄放强电、漏电、静电、雷电及电磁干扰的作用。
在建筑物内的敷管施工方不按有关规范要求施工,对明敷设管路采用了金属管,但在管路的交接处却采用塑料接线盒,或在管(槽)与接线盒接口处不加锁母进行连接和护口保护,使管路多处断开,没有形成整体贯通。
将这样的管路即使在控制器入口端接地,也起不到应有的防雷击、抗电磁干扰等作用。
现代建筑中各种强电、通讯、控制等各种管线交织纵横,免不了有些管线与火灾自动报警系统的弱电通信及控制管线交叉或并行,这些强电或载波通讯线路对附近的消防配电线路会产生较强的辐射电磁场或电脉冲耦合干扰,从而影响火灾自动报警系统的弱电通信和控制,使系统工作异常。
2.2布线布线施工质量直接影响到消防系统的正常工作。
虽然在《火灾自动报警系统施工及验收规范》和《电气装置工程施工及验收规范》中对布线均有明确规定，但往往施工人员并没有严格按照规范执行。
我们在后期调试中，发现许多问题均是在布线时留下的隐患：如穿线时管内未清理；管口未加护口，有毛刺；积水、杂物等导致穿线时拉破、拉断线，影响线路绝缘，且不易被发现；强、弱电线共管或共桥架敷设，导致系统工作时互相干扰，引起系统误报信息，调试时还不易找出原因。
另外，在接头处理的时候，很多施工人员没有足够重视，随意扭结，简单地用黑胶布包裹，且有的为了施工方便，接头还放在管子里等等，极大地影响系统的调试开通。
随意扭结，强度不够，导线可能被拉断在管子里；不带焊锡焊接，接头处易氧化，导线接头氧化后生锈，接触电阻增大，线路导电不可靠或接触不良，影响了火灾信号及指令信号的传输。
若在施工时不做好处理，后期调试中才发现这个问题，影响系统的调试时间，即使当时能够开通，但随着时间的延长，主机工作不稳定，故障就很快会暴露出来，而且在使用中处理这些问题会更麻烦，务必在施工中注意。
消防自动报警系统、电视监控系统等相关弱电系统均要求线路绝缘良好，各规范也明确要求。
其中，《火灾自动报警系统施工及验收规范》第3.2.14条规定：火灾自动报警系统导线敷设后，应用500VMΩ表测量每个回路导线对地的绝缘电阻，且绝缘电阻值不应小于20MΩ。
但我们发现在调试中检查线路绝缘这一项时，很少能达到这一要求，有的甚至很低，信号线对地绝缘仅有几百千欧、几十千欧或几千欧。
有的布线时虽然能达到要求，但在接线时或设备安装时又忽略了这一点，导致线路绝缘又不行。
线路对地绝缘对不同型号的产品影响也不尽相同，大多表现为误报探测器故障、误报火警、误报信号造成系统不能稳定工作，甚至造成某些产品的主机无法正常工作。
如果在调试中不把线路绝缘提上去，根本就无法开机，即使勉强开机，运行一段时间后也会出现各种各样的随机信息。
在穿线前,不将管内或线槽内的积水及杂物清除干净、也不用锉刀将线槽或管头处的毛刺清除、管子入盒时盒外侧不套锁母、内侧不装护口,致使穿线时划伤导线;对接线盒内的接线头不焊接也不采用防水胶带包裹,降低了导线接线头处的防水和抗拉性能,而且增加了接触电阻;在金属管内设有接线头,穿线时使接线头处的包裹胶带脱落造成短路;对敷设在室外或潮湿场所的导线不采用屏蔽电缆,而是将导线穿在防渗漏措施较差的金属管内;对埋人地下的屏蔽电缆接线头,不做防水、防腐蚀和外屏蔽层连接处理。
以上施工方法其结果不仅加速了导线老化,缩短了使用寿命,也使导线线与线间以及线与管间的绝缘电阻不合要求甚至短路,使系统无法正常工作。
目前国产火灾自动报警系统已由早期的多线制改进为总线制,信号传输技术已由过去的开关式改进为数字式,而数字通信在二总线中传输时,要求二总线间的电容值越小越好,如果二总线间的电容值较大,信号传输中的波形畸变就越严重,这对系统通信尤其是远程通信十分不利。
因此,火灾自动报警系统的各类通信总线及探测总线均应采用双绞多芯铜导线,对于承担系统通信任务的电缆线亦应采用双绞线屏蔽电缆,只有电源线或多线制控制线可采用单根多芯铜导线。
强调采用多芯铜导线是因为多芯铜导线较柔软,在穿线及接线过程中不易折断和划伤。
在消防工程调试及验收中,有时会遇到用模块控制不了设备的情况,究其原因有些是选用导线的铜芯截面过小使导线回路阻抗过大所致,此外由于导线选用不当还会造成系统总线制设备开机时即报大量故障的情况。
有的设计和施工部门为了防止出现此类问题,又不顾实际需要一概选用铜芯截面过大的导线、或在某回路上本可敷设一对电源线却多敷了几对电源线,致使施工穿线发生困难并造成不必要的浪费。
3消防自动报警系统的设备安装消防自动报警系统的设备安装包括设备安装和设备接线两部分。
消防系统设备一旦启用，一般是火灾发生的紧要关头，如果操作不便，很可能贻误战机，浪费宝贵时间。
另外操作不便也会产生心理压力造成紧张甚至出现错误，所以消防设施的安装必须保证操作方便，主要注意安装高度、操作空间。
部分消防设施要求安置在明显位置，并有明显标志，且应设置消防专用通讯装置，如固定电话、电话插孔等。
在设备接线时要注意两个问题：一是电缆芯线和所配导线的端部应有明确标记，二是采用屏蔽电缆时，应将屏蔽网层捻成线状，避免屏蔽网接触不可靠。
另外，如采用端子接线时，每个端子内压线不宜超过2根，否则螺丝压不紧，接触不可靠。
探测器的安装位置、方向首先应考虑功能需要,另外也要考虑美观及与周围灯具、喷头、风口、横梁的布置。
探测器底座直接安装在石膏板上,这种安装方式不牢靠,工程完毕时有很多脱落现象,影响了使用。
而且接头没有进行挂锡,直接接在底座的固定螺丝上,导致了接处不良,增加线路的电阻等,影响正常报警。
模块的安装位置过于随意,没有统一的施工方案。
控制水流指示器的模块有安装有墙上的,也有安装有棚上了,而且安装位置的高、低,远、近也不一致,非常混乱。
控制水泵、风机等设备的控制模块安装的位置更不可靠,很多工程这些模块都安装在设备的控制柜内。
控制柜在设计时根本没有考虑模块的位置,而这些模块强行安装在空间很小的控制柜内,致使控制柜内混乱不堪。
在以后的维修过程中很容易把强电接入进自动报警系统内,致使自动报警控制系统主机烧坏。
消防报警主机安装后没有根据规范要求进行预留维修操作空间,致使操作不便;主机柜内线路没有进行绑缚,敷设在线槽内,或人零乱敷设在线槽外。
这些都给用户在以后的维修管理上造成了很多的麻烦。
4消防联动控制系统的调试4.1消防联动控制系统中消火栓泵的控制在消防联动控制系统中，有关消火栓泵的控制要求，在《火灾自动报警系统设计规范》中规定：“消防控制设备对室内消火栓系统应有下列控制、显示功能：①控制消防水泵的启、停；②显示消防水泵的工作、故障状态；③显示启泵按钮的位置。
”经过几年的工作实践，笔者认为消火栓系统应有3种控制方式：①消防泵控制柜的工作方式。
控制柜应能现场手动启、停消防水泵并显示泵的工作状态，且控制柜上必须设有手/自动转换开关及消防联动接口，便于消防控制中心实现联动控制。
②消防联动控制器的工作方式。
主机上应设有启、停按钮，使主机通过多线模块能远程控制泵的工作并显示其工作状态。
③消火栓按钮的控制方式。
目前，各消防报警设备厂家所生产的消火栓按钮均具备直接启泵及反馈点灯的功能，现场布线一般采用六线制，部分新设备可采用四线制，其中2根为信号线，另外4根分别为启泵和点灯反馈线。
笔者建议施工时在泵控制柜内加装一个DC24V中间继电器进行转换连接（DC24V电源应由主机提供），这样可避免控制柜内的交流串入到主机中。
4.2喷淋泵的联动控制①控制柜应能现场手动启、停喷淋泵并显示泵的工作状态；②主机通过多线模块能远程控制泵的工作并显示其工作状态；③压力开关启泵。
4.3正压送风机的联动控制①控制柜应能现场手动启、停风机并显示风机的工作状态；②主机通过多线模块能远程控制风机的工作，并显示其工作状态；③现场正压送风口的启停按钮，在风机控制柜转换开关打向自动时能开启风阀并启动风机；排烟风机与正压送风机的联动控制类似，在此不再详述。
4.4调试中容易出现的问题在调试报警部分时，调试人员首先要熟悉产品的技术性能和调试方法，掌握消防设备的技术参数，如电阻、电流、电压等，了解这些参数对以后线路中出现的短路、开路等故障处理起来会很顺手。
像探测器损坏、报警总线强干扰、总线对地绝缘不好都会产生误报。
因施工人员粗心大意把DC24V和信号总线接反、控制模块上的4.7kΩ电阻未接或二极管接反，造成模块产生故障，调试中也经常遇到。
至于线路出现短路、开路现象，可通过分段查找排除法来处理。
另外，总线隔离器不宜超出40个编码设备，接入过多也易产生误报和故障。
5火灾自动报警系统的日常维护工程完工后，必须在竣工图上标注出设备编码且与主机所定义的位置相一致，这样将会给日后的维修带来很大方便。
在工程移交后，部分建设单位在消防上没有足够重视，消防系统调试开通、消防主管部门验收合格后就万事大吉，对后期的操作人员培训、值班人员的职责以及系统的日常维护不加以管理、人员更换频繁，导致很多火灾自动报警系统过早损坏或根本不会使用而形同虚设，一旦发生火灾起不到应有的作用。
因此，使用单位应加强对该系统的管理，做好操作人员的培训，明确值班人员职责，定期对系统进行检查和维护，条件许可还可进行消防演习，防患于未然。
总之，要充分发挥火灾自动报警系统应有的作用，确保人民生命和财产安全。
6结语消防工程是安全工程,而消防施工是火灾自动报警系统工程中工作量最大、要求最高、牵涉面最广、关联度最强的环节,其重要性可谓牵一发而动全身,一旦出现问题又很难排除和补救。
