产品手绘图-国外设计师手稿--Kingsize_11

• 圆套圆的训练
圆套圆是一种多面组合， 把握不好圆套圆之间的 关系，圆形的组面就难 以成立。圆套圆在产品 设计的表现和产品的结 构上起着举足轻重的作 用。
• 组合形的训练
• 特定形态
这种特殊造型在勾画时要在一定状态下进行扭转才 能获得，如对车轮挡泥圈与车身拱形的勾画，就要 在扭转行笔的状态下完成。（半切形、回转形、绕 转形等）
形体塑造及黑白灰素描关系
• 形体塑造 物体结构比较明显的，各平立面上的笔 触过渡可以明显一些，并把黑白灰三个面 区分开。特别注意提亮面、亮线时要在转 折处提，三条亮线要有粗细、深浅之分， 可以在三条亮线交汇处点高光。
• 凹凸表现 在平面上的凹凸表现，一定要把暗线和亮 线画好。要注意亮线的位置不能画错，画 凹面时可以画一点投影来增加凹面的层次。 在曲面上的凹凸表现要处理好亮面和高光， 提亮线时一定要流畅有变化。
第二章 基本要素的训练
第二章 基本要素的训练
• 正圆的画法
1.在纸面上先画一个正方形。 2.在正方形四边进行环绕。注意力控制在正方形的内侧。（手的运转速 度适当） 3.注意坐姿，视野尽量拉大。 4.落笔之前，笔与纸之间必须保持2-3mm的距离，然后手执笔悬空转动 以调整行笔轨迹。 5.最后检验。 注意：把握速度非常关键。
注意观察： *任意形态的R角是怎样从一 个面转向另一个面？ *如何从小R角向大R角变化？ *面与面之间如何穿插？
• 断面辅助线的运用与表达
含义：辅助表达形态断面的线。明确形态间的相互 关系，使形态的阴阳、转折、凹凸、曲度、变换等 清晰可见。
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
31、知技并重，德行为先。 32、生活的理想，就是为了理想的生活。 —— 张闻天 33、贫不足羞，可羞是贫而无志。 —— 吕坤 34、你若要喜爱你自己的价值，你就得给世界创造价值。 —— 歌德 35、社会犹如一条船，每个人都要有掌舵的准备。 —— 易卜生 36、人生不是一种享乐，而是一桩十分沉重的工作。 —— 列夫· 托尔斯泰 37、生活只有在平淡无味的人看来才是空虚而平淡无味的。 —— 车尔尼雪夫斯基 38、先相信你自己，然后别人才会相信你。 —— 屠格涅夫 39、谁给我一滴水，我便回报他整个大海。 —— 华 梅 40、对人不尊敬，首先就是对自己的不尊敬。 —— 惠特曼 41、一个人的真正伟大之处就在于他能够认识到自己的渺小。 —— 保 罗 42、自我控制是最强者的本能。 —— 萧伯纳 43、勿以恶小而为之，勿以善小而不为。惟贤惟德，能服于人。 —— 刘备 44、要使别人喜欢你，首先你得改变对人的态度，把精神放得轻松一点，表情自然，笑容可掬，这样别人就会对你产生喜爱的感觉了。 —— 卡耐基 45、有谦和、愉快、诚恳的态度，而同时又加上忍耐精神的人，是非常幸运的。 —— 塞涅卡 46、人的一生可能燃烧也可能腐朽，我不能腐朽，我愿意燃烧起来！ —— 奥斯特洛夫斯基 47、我们应该注意自己不用语言去伤害别的同志，但是，当别人用语言来伤害自己的时候，也应该受得起。 —— 刘少奇 48、人生犹如一本书，愚蠢者草草翻过，聪明人细细阅读。为何如此. 因为他们只能读它一次。 —— 保 罗 49、无论你怎样地表示愤怒，都不要做出任何无法挽回的事来。 —— 培 根 50、人生就象弈棋，一步失误， 全盘皆输，这是令人悲哀之事；而且人生还不如弈棋，不可能再来一局，也不能悔棋。 —— 弗洛伊德 51、在你发怒的时候，要紧闭你的嘴，免得增加你的怒气。 —— 苏格拉底 52、 路是脚踏出来的，历史是人写出来的。人的每一步行动都在书写自己的历史。 —— 吉鸿昌 53、 最本质的人生价值就是人的独立性。 —— 布迪曼 54、 谁若想在困厄时得到援助，就应在平日待人以宽。 —— 萨迪 55、 人世间没有比互相竭尽全心、互相尽力照料更加快乐的了。 —— 西塞罗 56、 不良的习惯会随时阻碍你走向成名、获利和享乐的路上去。 —— 莎士比亚 57、 容易发怒，是品格上最为显著的弱点。 —— 但 丁 58、 对一个尚未成熟的少年来讲，坏的伙伴比好的老师起的作用要大得多。 —— 伊 索 59、 决定一个人的一生，以及整个命运的，只是一瞬之间。 —— 歌德 60、 生气的时候，开口前先数到十，如果非常愤怒，先数到一百。 —— 杰弗逊

A C
B
1.1 头脑风暴
进行头脑风暴的几个基本步骤如下：
1.问题点寻找
在头脑风暴的初始阶段，设计师 不知道究竟什么才是要做的产品， 也不知道头脑风暴的最终结果究 竟会带他到什么地方去、让他和 什么设计产品产生关联性。设计 师拥有的可能只是需要解决的问 题。
2.问题点发散
在问题提出之后，出现的可能就 是头脑风暴的核心关键词。假设 还是要解决“中午吃什么”这个 问题，我们可能会想出很多与吃 有关的问题。
1.8 案例
1.8 案例
书中讲述的这款摩托车设计案例在设计最 初，设计师进行了大量的市场调研，并将 市场现有的摩托车造型放在同一张图片中 进行对比与分析。在这张分析图中，固定 前轮的位置不变，就能得到一个大体的设 计范围与造型走向的设计趋势。设计师可 以根据这个设计范围进行透图来找准比例， 然后在上面发挥自己的想象力进行造型设 计。
1.8 案例
1.8 案例
1.8 案例
在完成车体设计后，可以继续进行有关这 款摩托车的一系列设计，如头盔、服装、 摩托车防尘套等。这些配套设计可以让这 个摩托车设计方案变得更加系统和完善。
A C
B
1.8 案例
1.8 案例
1.8 案例
1.8 案例
1.8 案例
1.8 案例
1.7 造型设计完善
1.6 设计交流

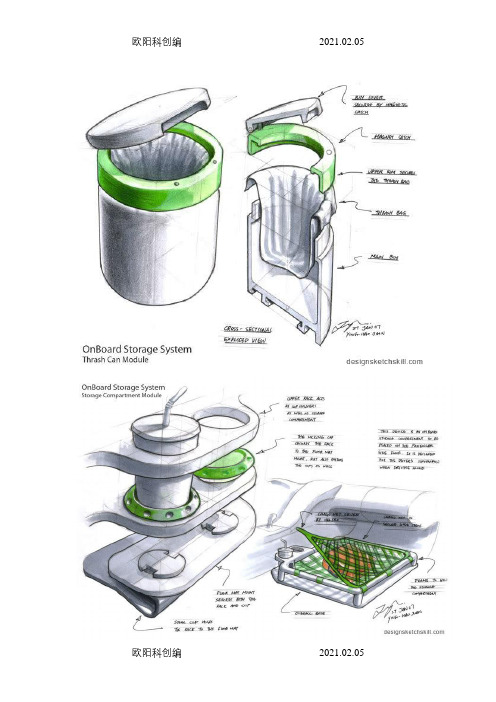

在绘制产品爆炸图的过程中，为了 让爆炸图本身更具有说明力，往往 会在爆炸图图面上配有相应的X轴、 Y轴和Z轴，这种配套轴向的爆炸 图在一定程度上能够使得观者清楚 产品的装配角度与装配方法，便于 分析产品在实际生产时的合理性。 在一般情况下，爆炸图在绘制过程 中只有拟定的光源效果而不添加产 品投影，这是因为爆炸图本身已经 展示了过多的产品信息，如果再绘 制投影就会使画面显得过于混乱， 分不清主次关系。
