离心式压缩机试题一、填空题1.压缩机按其工作原理可分为速度型和容积型两种。
2.变速机原理：采用齿轮啮合结构，靠大小齿轮的齿数比达到变速的目的。
3.高位油箱作用：在油泵跳车后机组惰走时间内持续为机组供油防止轴承因无油润滑而磨损。
4.2BCL528压缩机离心压缩机型号意义：为2段8级，机壳垂直剖分结构，叶轮名义直径Φ520mm；5.隔板的作用：把压缩机每一级隔开，将各级叶轮分隔成连续性流道，隔板相邻的面构成扩压器通道，来自叶轮的气体通过扩压器把一部分动能转换为压力能。
6.航天炉离心式压缩机的支撑轴承，选用可倾瓦轴承。
7.止推轴承的作用：承受压缩机没有完全抵消的残余的轴向推力，定位转子。
8.在结构上,叶轮典型的有三种型式：闭式叶轮、半开式叶轮、双面进气式叶轮。
9.平衡盘作用：抵消压缩机转子因叶轮的轮盖和轮盘上有气体产生的压差而受到朝向叶轮入口端的轴向推力的作用。
10.推力盘作用：平衡盘平衡后的残余推力，通过推力盘作用在推力轴承上。
二、问答题：1.叙述离心式压缩机工作原理答：具有叶片的工作轮在压缩机的轴上旋转，进入工作轮的气体被叶片带着旋转,增加了速度和压力,然后出工作轮进入扩压器内,气体的速度降低、进一步提高压力,经过压缩的气体再经弯道和回流器进入下一级叶轮进一步压缩至所需的压力。
2.定转子部分分别有哪些零部件组成？答：离心式压缩机主要由定子(机壳、隔板、级间密封、口圈密封、平衡盘密封、端盖) 、转子(主轴、叶轮、平衡盘、联轴器、轴套、隔套、等)及支撑轴承、推力轴承、轴端密封等组成。
3.叙述汽轮机的工作原理。
答：当具有一定温度和压力的蒸汽通过汽轮机级时，首先在喷嘴叶栅中将蒸汽所具有的热能转变成动能，然后在动叶栅中将其动能转变成机械能，从而完成汽轮机利用蒸汽热能作功的任务。
4.汽轮机定转子部分分别有哪些零部件组成？答：汽轮机定子部分由：汽缸、喷嘴组、导叶持环（或隔板）、汽封、轴承及紧固件等组成。
汽轮机转子部分由：主轴、叶轮或转鼓、动叶片、平衡活塞、止推盘、联轴器、危急保安器、盘车器等部件组成。
离心机司机试题（A）单位姓名一、填空（每空1分共30分）1、选煤方法种类很多，可概括分干法选煤和湿法选煤两大类。
选煤方法还可以分为重力选煤选煤、浮游选煤选煤和特殊选煤等。
2、脱水方法可大致分为重力脱水、离心脱水、过滤脱水、压滤脱水和干燥脱水。
3、选煤的主要产品是精煤，副产品有中煤、混煤、煤泥等。
选后的矸石和尾煤为废弃物，由于它含有一些夹矸煤等可燃物，也可作制砖、烧水泥的原料，进行综合利用。
4、在生产过程中，严格遵守离心机的操作和保养规程，做到精心维护、及时检修，这是保证离心机正常运转的重要条件。
5、液压传动系统由动力元件、执行元件、控制元件、辅助元件四部分组成。
6、机械传动常用的类型有带传动、链传动、齿轮传动、蜗杆传动、螺旋传动等。
7、钻孔时常用的设备有台钻、立式钻床、摇臂钻床和手电钻等。
二、名词解释（每词5分共20分）1、离心脱水：离心脱水是利用离心力作用脱水的过程。
脱水设备有各式离心脱水机。
2、过滤脱水：过滤脱水是利用真空抽吸或空气加压使煤泥脱水的过程。
脱水设备有过滤机。
3、液压传动：液压传动是用封闭在回路里的有压液体作为介质，把液压能转换成机械能，或把机械能转化成液压能及其组合的技术。
它和电气传动、机械传动一样，都是把外界能源通过转换和传递用以驱动负载的传动装置。
4、工作压力：工作压力是指元件或系统工作时的实际压力。
三、问答1、带电灭火时应注意哪些问题？（10分）答：带电灭火时应注意如下问题：（1）、选用合适的灭火器：如二氧化碳、四氯化碳、干粉、“1211”灭火器，都是不导电的，可用于带电灭火。
炮沫灭火器有一定的导电性，不宜用于带电灭火。
（2）、人体与带电体之间应保持足够的安全距离。
（3）、对架空线路等空中设备灭火时，为防止导线等断落伤人，人体站位与导电体间应有不超过45°的仰角。
并应站在线路外侧。
2、选煤的主要目的是什么？（10分）答：选煤的主要目的是：（1）除去原煤中的杂质，降低灰分和硫分，提高煤炭质量，适应用户的需要。
压缩机岗位试题一. 填空、（每空1分、计35分）1、转子的转速与转子的（固有频率）相等或相近，系统将发生（共振）而出现（剧烈的振动）现象。
发生（共振）现象时的转速称为轴的（临界转速）。
2、气体从叶轮流出时的速度很高，为了充分利用这部分速度能，在叶轮后设置流通截面逐渐扩大的（扩压器），以便将（速度能）转变为（压力能）。
3、平衡盘位于（末级叶轮）之后，用来平衡转子所受的（轴向力）．离心压缩机转子产生（轴向力）的原理与离心泵相同，其方向也是叶轮背面指向入口．常用的平衡措施是（平衡盘）结构．这种结构与离心泵中的平衡鼓类似，也称平衡活塞。
4、推力盘的作用是将（平衡盘）剩余的（轴向力）传递给止推轴承，其工作曲为端面。
通常推力盘与轴采用过盈配合并用键固定。
5、静止部分包括基础、台板（机座）、速关阀、调速气门（喷嘴）、汽缸、隔板、隔板套、汽封等。
6、速关阀工作原理：启动油F通至活塞（13）右端，活塞在油压作用下克服弹簧（14）力被压向活塞盘（16），使活塞与活塞盘的密封面相接触，之后速关油E通入活塞盘左侧，随着活塞盘后速关油压的建立，启动油开始有控制的泄放，于是活塞盘和活塞如同一个整体构件在两侧油压差作用下，持续向右移动直至被试验活塞（12）限位，由于阀杆右端是与活塞盘连接在一起，所以在活塞盘移动的同时速关阀也就随之开启。
7、调节汽阀主要由（调节阀）、（传动机构）和（油动机）三部分组成。
调节阀包括（阀杆）、（阀梁）、（阀碟）及（阀座）等。
传动机构由（支架）和（杠杆）组成。
8、危急保安器动作。
当机组转速超过危急保安器跳闸转速设定值时，危急保安器飞锤击出，撞击挂钩（14）的爪，使挂钩绕销轴（13）逆时针方向偏转，拉动滑阀左移，凸肩（8）的密封盘与套筒（5）的密封面脱开同时凸肩（9）的密封盘在弹簧力作用下压在套筒（10）的密封面上，于是P与E的通路被切断而E 与T接通，将速关油泄放至轴承座。
二、选择题、（每题5分计15分）1、合成气压缩机润滑油泵自启动有哪些原因 ?(A B D ）A、泵进口滤网堵；B、调速油过滤器堵；C、油箱液位过低；D、油泵出口过滤器堵塞；2. 凝汽式汽轮机的轴封蒸汽压力过高或过低有什么影响？（A.B ）A、轴封蒸汽压力过高会使蒸汽进入润滑油系统。
山西省职业技能鉴定□I ? a压缩机工（高级工）理论知识试卷注意事项1、本试卷依据国家职业标准命制。
2、请在试卷标封处填写姓名、准考证号。
3、请仔细阅读答题要求，在规定位置填写答案，请勿在试卷上乱写乱画。
4、考试时间：120分钟。
til一、单项选择题（第1题〜第140题。
选择一个正确的答案，将相应的字母填入题內的括号屮。
每题0.5分，满分80分。
）1、空压机汕冷却器的作用（）A降低汕温B升高油温 C 增加汕的粘度D过滤作用2、停机时空压机屮冷却器泄漏可能是（）A水侧有气B气侧有水C阀门不严D端盖松动3、气体节流后的温度一般会（）A升高B不变C降低D不定4、吸附剂再生的方法一般是（）A降温再生B加热再生C更换吸附剂再生D催化再生5、我厂压缩机没有下列那种介质（）。
A氧气B氮气C空气D氩气6、空气经过空压机压缩后（）A、水份达到饱和B、水份未达饱和C、水份将达到饱和D、没有变化7、为了防止喘振发生，离心式压缩机都设防喘振的（）A自动放散阀B压出阀C调节阀D紧急切断阀8、下列温标换算关系正确的是（）A、t(°C)=T-273.16C、T(k)=t-273.16B、t(°C)= (5/9) F-32D、F(°F)= (9/5)t+329、防止压力容器过载首先是防止（）A、超温B、超压C、超速D、其它10、透平压缩机采用的润滑油种类是（）。
A、机械油B、汽轮机油C、齿轮油D、柴油11、压缩机的实际循环经过四个过程，它们依次为（）A.吸气一排气一膨胀一压缩B.吸气一膨胀一排气一压缩C.吸气一压缩一膨胀一排气D.吸气一压缩一排气一膨胀20. 我厂下列设备中哪种不属于压缩机（）。
A 、空压机B 、氧压机 C 、氮压机 D 、膨胀机 21. 闭口系统是指（ ）。
A 、系统与外界无功的交换B 、系统与外界无热釐交换C 、系统与外界无质量交挽D 、系统与外界无任何交换22. —定质：S 的理想气体，若压力不变，则其体积增大时（ ）。
姓名：单位：成绩：一、单选题（20分）1、轴流式压缩机主要用于（C）输送，作低压压缩机和鼓风机用。
A、小气量B、大气量C、特大气量D、任意气量2、离心式压缩机的叶轮一般是( B )A、前弯式叶轮B、后弯式叶轮C、径向叶轮3、高速滑动轴承工作时发生突然烧瓦,其中最致命的原因可能是( B)A、载荷发生变化；B、供油系统突然故障；C、轴瓦发生磨损；D、冷却系统故障4、椭圆形和可倾瓦型的轴承型式出现主要是解决滑动轴承在高转速下可能发生的（A）。
A、油膜振荡B、过高的工作温度5、离心式压缩机的一个缸内叶轮数通常不应超过（C）级。
A、6A、7A8A9A10A1A D、旋转失速量不足装配2A D、采3A、气体密度增大B、气体进口温度降低C、气体进口压力升高D、气体进口密度降低4、压缩机的喘振现象描述正确的是（ B C ）。
A、压缩机的喘振发生在低压缸B、压缩机的喘振发生在高压缸C、压缩机的喘振由于高压缸进气量不够引起D、压缩机的喘振由于高压缸进气量过高引起5、干气密封控制系统的作用（ A B ）。
A、为密封提供干燥、干净的气源B、监测密封的使用情况C、能够直观的查看干气密封的好坏D、能监测密封的受力情况三、判断题（10分）1、多级离心压缩机的最大流量大于单级的最大流量。
（×）2、对于多级离心压缩机，若要达到同样的压力比，压缩重气体时，所需的多变压缩功大，因而级数就多。
（×）3、离心式压缩机单级叶轮的速度越高，每级叶轮的压缩比就越大。
（×）4、离心压缩机的级数愈少，压缩机的性能曲线愈陡，喘振流量愈大，堵塞流量愈小，其稳定工作范围也就愈窄。
（×）5、轴承温度过高，对轴承的承载能力没有影响。
（×）6、离心式机械调速器是靠飞锤旋转的离心力来控制燃料的供给的。
（√）7、离心压缩机流量调节最常用的是出口节流调节。
（×）8、离心式压缩机叶轮的圆周速度与叶轮的单级压力比无关。
压缩机考试试题姓名：得分:一、填空题 (共50分,每空1分)1、离心式压缩机可用来（压缩）和(输送）化工生产中的多种气体。
它具有：处理量大,（体积小），结构简单，（运转平稳），（维修方便）以及气体不受污染等特点。
52、压缩机按压缩气体的方式不同，通常分为两类：(容积式）和（透平式)。
23、按压力分类，透平式压缩机械按出口压力高低可分为(通风机）、（鼓风机）、(压缩机）。
34、压缩机主要的技术参数有：介质、（流量）、（温度）、（压力）、（功率)、（转速).55、(主轴）上安装所有的旋转零件，它的作用就是支持（旋转零件)及传递（转矩）和（功率）,有一定的（刚度)和（强度）。
66、压缩机轴承润滑油进口油温为（40±5℃),出口油温为（68±5℃），故温差为（18～38℃）.37、压缩机的密封中，叶轮口环处的密封为（口圈密封（口环密封)），两级之间的密封为（级间密封),平衡盘的密封为(平衡盘密封），轴端两侧的密封为(轴端密封），密封的作用是防止气体在(级间倒流）及（向外泄漏）。
68、写出CO2压缩机现场布置的设备名称：59、写出下列压缩机型号的意义：1010、压缩机隔板的作用是把压缩机（每一级）隔开,将（各级叶轮）分隔成连续性（流道），隔板相邻的面构成（扩压器）通道，来自叶轮的气体通过扩压器把一部分动能转换为（压力能）。
5二、不定项选择题（共20分每题2分）1、CO2压缩机的叶轮形式属于（ C ）。
A、开式叶轮B、半开式叶轮C、闭式叶轮D、双吸叶轮2、MCL式压缩机的平衡盘是利用它的两边气体压力差来平衡轴向力的零件，它位于压缩机的（ A )。
A、高压端B、低压端C、轴中部D、第二级叶轮处3、推力轴承的特点有（ ABCD )。
A、自动调位，保证受力均匀B、可承受较大的轴向力，双向承载C、瓦块自动调位D、受力均匀,对载荷变化适应性强4、干气密封控制系统的作用（ A B )。
A、为密封提供干燥、干净的气源B、监测密封的使用情况C、能够直观的查看干气密封的好坏D、能监测密封的受力情况5、离心式压缩机气体的流动过程正确的是（ A )。
导读●一、填空题（每题1分，共20分）●二、判断题（每题1分，共10分）●三、选择题（每题2分，共40分）●四、简答题（每题4分，共40分）●五、开放题（每题5分，共10分）●六、案例分析题（每题15分，共30分）离心机维修应用知识考题一、选择题（20个）1. 离心机分离效果的关键因素是？A. 离心力B. 转速C. 时间D. 全部都是答案：D2. 离心机按照转速分类，高速离心机的转速范围通常是？A. 小于1000rpmB. 1000-3000rpmC. 3000-20000rpmD. 大于20000rpm答案：C3. 离心机使用中，若出现剧烈震动，首要检查的是？A. 平衡块B. 电源C. 转子D. 悬浮液答案：A4. 离心机的转头类型中，适合分离细胞和亚细胞结构的是？A. 固定角转头B. 甩平转头C. 连续流转头D. 超速转头答案：B5. 离心机的制冷系统故障，最可能影响的是？A. 最大转速B. 离心时间C. 温度控制D. 转速稳定性答案：C6. 离心管装载时，应当？A. 随意放置B. 对称放置并保持平衡C. 全部装满D. 只装一半答案：B7. 离心机的日常维护中，不包括？A. 清洁转头B. 检查电源线C. 调整转速D. 润滑转动部件答案：C8. 离心机的离心力通常用什么单位表示？A. gB. rpmC. ND. kW答案：A9. 离心结束后，离心机不能立即打开盖子的原因是？A. 防止样品溅出B. 防止转子损坏C. 防止温度骤变D. 防止电动机过热答案：A10. 离心机的转速调节应？A. 快速增减B. 慢慢平稳C. 开机后立即调节D. 无需调节答案：B11. 离心管中样本量过多会导致？A. 分离效果更好B. 转头不平衡C. 离心时间缩短D. 温度上升答案：B12. 离心机使用中突然停电，正确的做法是？A. 立即重启B. 手动盘车C. 等待来电自动恢复D. 切断电源答案：D13. 离心机的转子编号通常用于？A. 美观B. 识别转子类型C. 转速标识D. 生产日期答案：B14. 离心机的制动方式不包括？A. 机械制动B. 电子制动C. 自然减速D. 液压制动答案：D15. 离心机的使用前，最重要的安全措施是？A. 戴手套B. 检查转头锁紧C. 清洁台面D. 确认电源答案：B16. 离心机的门锁紧装置损坏，会导致？A. 无法启动B. 转速不稳定C. 噪音增大D. 温度异常答案：A17. 离心机的转速控制不准确，可能的原因是？A. 电源电压波动B. 转子不平衡C. 制冷剂不足D. 环境温度过高答案：A18. 离心机的使用后，转头应？A. 立即存放B. 擦干保存C. 高温消毒D. 低温冷冻答案：B19. 离心机的使用中，液体样品不应超过离心管的？A. 2/3B. 1/2C. 3/4D. 4/5答案：A20. 离心机的转头清洁，推荐使用？A. 酸性清洁剂B. 碱性清洁剂C. 中性清洁剂D. 洗衣粉答案：C二、判断题1. 离心机在运行中可以随时打开门查看样品状态。
二、离心式压缩机习题2-1 DA120-61空气离心式压缩机，低压级叶轮外径 D 2=380 mm ，叶片出口安装角βA 2=42°，出口叶片数 Z=16，叶轮转速n=13800 r/min ，选用流量系数ϕr 2=0.233。
试求：（1）叶轮出口速度三角形及各分速度？ （2）对1kg 气体所做的理论能量头h th ?2-2 DA450-121离心式压缩机，第一级叶轮外径D 2=655 mm ，叶片出口安装角βA 2=45°,叶片数 Z=22,出口绝对速度 C 2=200 m/s,气流方向角α2=21.1°，叶轮转速 n=8400 r/min 。
试求：（1）叶轮出口速度W 2，C U 2，C r 2 ，C u 2? （2）叶轮对每公斤气体所做的功h th ?（3）若取ββL df +=0.03，叶轮对每公斤气体的总耗功h tot ?2-3 一台离心式压缩机，一级叶轮有效气体的质量流量 G=6.95 kg/s ，漏气损失系数 βL =0.012，轮阻损失系数 βdf =0.03，叶片功 h th =45864 J/kg 。
试求： （1）1kg 有效气体下的总耗功 h tot ? 泄漏损失功 h L ? 轮阻损失功 h df ？ （2）G 公斤气体时，总功率 N tot ，各损失功率 N L ，N df ？（3）若多变指数M=1.42 (k=1.4),其多变压缩功 h pol ，功率 N pol ？2-4 一台风机，在标准状态下工作，转速 n=1450 r/min ，流量 Q=49400 m h 3/ ，压头 H=3 kPa ，功率 N=52 kW ， 试求：（1）当转速为 n’=2900 r/min 时，Q’,H’,N’ 各为多少？（2）当N=1450 r/min,叶轮直径由 D 2=1 m 改为 D 2’=1.2 m 时，则Q’,H’, N’ 各为多少？（3）当 n=2900 r/min ，D 2=1.2 m 时，Q’,H’,N’ 各为多少？2-5 已知某离心式空气压缩机的第一级叶轮直径mm D 3802=，mm D 2021=，o A 402=β，16=z ，叶轮转速min13800rn =，流量系数233.02=r ϕ，o 901=α。

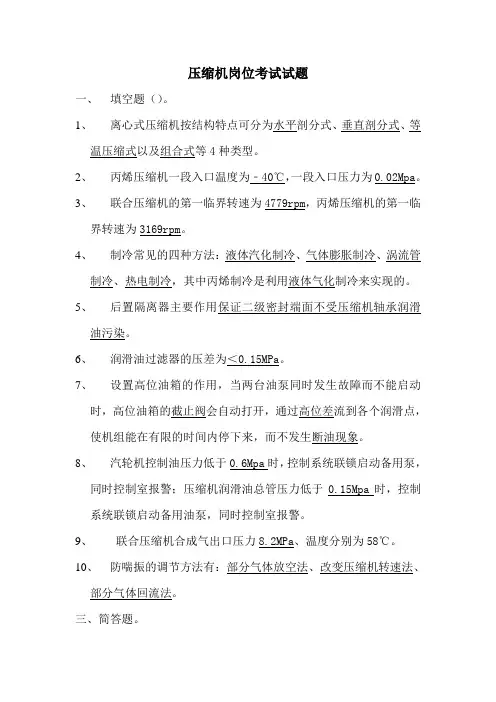

压缩机岗位考试试题
一、填空题（）。
1、离心式压缩机按结构特点可分为水平剖分式、垂直剖分式、等
温压缩式以及组合式等4种类型。
2、丙烯压缩机一段入口温度为﹣40℃，一段入口压力为0.02Mpa。
3、联合压缩机的第一临界转速为4779rpm，丙烯压缩机的第一临
界转速为3169rpm。
4、制冷常见的四种方法：液体汽化制冷、气体膨胀制冷、涡流管
制冷、热电制冷，其中丙烯制冷是利用液体气化制冷来实现的。
5、后置隔离器主要作用保证二级密封端面不受压缩机轴承润滑
油污染。
6、润滑油过滤器的压差为＜0.15MPa。
7、设置高位油箱的作用，当两台油泵同时发生故障而不能启动
时，高位油箱的截止阀会自动打开，通过高位差流到各个润滑点，使机组能在有限的时间内停下来，而不发生断油现象。
8、汽轮机控制油压力低于0.6Mpa时，控制系统联锁启动备用泵，
同时控制室报警；压缩机润滑油总管压力低于0.15Mpa时，控制系统联锁启动备用油泵，同时控制室报警。
9、联合压缩机合成气出口压力8.2MPa、温度分别为58℃。
10、防喘振的调节方法有：部分气体放空法、改变压缩机转速法、
部分气体回流法。
三、简答题。
姓名：单位：成绩：
一、单选题（20分）
1、轴流式压缩机主要用于（C）输送，作低压压缩机和鼓风机用。
A、小气量
B、大气量
C、特大气量
D、任意气量
2、离心式压缩机的叶轮一般是( B )
A、前弯式叶轮
B、后弯式叶轮
C、径向叶轮
3、高速滑动轴承工作时发生突然烧瓦,其中最致命的原因可能是( B)
A、载荷发生变化；
B、供油系统突然故障；
C、轴瓦发生磨损；
D、冷却系统故障
4、椭圆形和可倾瓦型的轴承型式出现主要是解决滑动轴承在高转速下可能发生的（A）。
A、油膜振荡
B、过高的工作温度
5、离心式压缩机的一个缸内叶轮数通常不应超过（C）级。
A、5
B、8
C、10
D、15
6、如果一转子轴瓦间隙为0.18mm，轴瓦油封间隙为0.25mm，汽封直径间隙为
0.40mm，则翻瓦时，专用工具使转子升高的量不得大于（C）。
A、0.5
B、0.8
C、0.2
D、0.1
7、下面哪种密封形式适宜作压差较大的离心式压缩机的平衡盘密封（C）。
A、整体式迷宫密封
B、密封片式迷宫密封
C、密封环式迷宫密封
D、蜂窝式密封
8、离心压缩机联轴器的选用，由于在高速转动时，要求能补偿两轴的偏移，又不会产生附加载荷，一般选用联轴器是（B）。
A、凸缘式联轴器；
B、齿轮联轴器；
C、十字滑块联轴器；
D、万向联轴器
9、下面哪种推力轴承可选用不完全润滑（B）。
A、整体固定式
B、固定多块式
C、米契尔轴承
D、金斯伯雷轴承
10、混流式压缩机是一种（A）与轴流式相结合的压缩机。
A、离心式
B、往复式
C、滑片式
D、转子式
二、多选题（10分）
1、引起旋转机械振动的主要原因有（ABCDEFGHIJ）。
A、转动部件的转子不平衡
B、转子与联轴节不对中
C、轴承油膜涡动和油膜振荡
D、旋转失速
E、喘振（离心压缩机）
F、轴承或机座紧固件松动
G、制造时，叶轮与转轴装配过盈量不足
H、转轴上出现横向疲劳裂纹
I、转子与静止件发生摩擦
J、轴承由于加工制造、装配造成损伤或不同轴
2、离心压缩机调节方法一般有（ABCDE）。
A、压缩机出口节流
B、压缩机进口节流
C、采用可转动的进口导叶（进气预旋调节）
D、采用可转动的扩压器叶片
E、改变压缩机转速
3、下列会引起离心式压缩机出口压力升高、质量流量增大的原因是（ABC）。
A、气体密度增大
B、气体进口温度降低
C、气体进口压力升高
D、气体进口密度降低
4、压缩机的喘振现象描述正确的是（ B C ）。
A、压缩机的喘振发生在低压缸
B、压缩机的喘振发生在高压缸
C、压缩机的喘振由于高压缸进气量不够引起
D、压缩机的喘振由于高压缸进气量过高引起
5、干气密封控制系统的作用（ A B ）。
A、为密封提供干燥、干净的气源
B、监测密封的使用情况
C、能够直观的查看干气密封的好坏
D、能监测密封的受力情况
三、判断题（10分）
1、多级离心压缩机的最大流量大于单级的最大流量。
（×）
2、对于多级离心压缩机，若要达到同样的压力比，压缩重气体时，所需的多变压缩功大，因而级数就多。
（×）
3、离心式压缩机单级叶轮的速度越高，每级叶轮的压缩比就越大。
（×）
4、离心压缩机的级数愈少，压缩机的性能曲线愈陡，喘振流量愈大，堵塞流量愈小，其稳定工作范围也就愈窄。
（×）
5、轴承温度过高，对轴承的承载能力没有影响。
（×）
6、离心式机械调速器是靠飞锤旋转的离心力来控制燃料的供给的。
（√）
7、离心压缩机流量调节最常用的是出口节流调节。
（×）
8、离心式压缩机叶轮的圆周速度与叶轮的单级压力比无关。
（×）
9、离心式压缩机的无叶扩压器的扩压能力主要靠增大直径来达到。
（√）
10、离心式压缩机推力轴承和支撑轴承都属于压缩机转子部件。
（×）
四、填空题（每空1分，共20分）
1、离心压缩机的性能曲线左端受（喘振）工况限制，右端受（堵塞）工况限制，这两者之间的区域称为稳定工况区。
2、离心式压缩机的性能曲线是指在一定的转速和进气条件下，机器的（排气压力）、功率、效率等性能参数随流量变化的关系曲线。
3、离心式压缩机所采用的叶轮，其出口安装角β2A都不大于900，径向直叶轮β2A为90°，后弯型叶轮β2A为（30°～60°），强后弯型叶轮β2A为（10°～30°）。
4、汽轮机轴端汽封有防止高中压蒸汽泄漏到外界，并防止空气漏入低压排汽室的作用。
为此，大中型汽轮机及凝汽式汽轮机设置了轴封(回收汽)系统和轴封(供气)系统。
5、转子的转速与转子的固有频率相等或相近，系统将发生共振而出现剧烈的振动现象。
发生共振现象时的转速称为轴的（临界转速）。
6、离心压缩机级内的能量损失主要包括：（轮阻）损失、（内漏气）损失和流动损失。
7、离心式压缩机机组的连接方法有三种，它们依次是（螺纹连接）、（联轴器连接）和法兰连接。
8、在一定转速下工作的离心式压缩机，由于工艺方面原因，如果系统压力突然（升高）或进气温度（升高），一旦出现压缩机排气压力（低于）系统压力即发生喘振。
9、引起离心式压缩机轴向推力增大的原因有：（平衡盘密封漏气增大）、（叶轮盘和轮盖密封间隙增大）、（各段压缩比变化）、（机器发生喘振）。
10、转子的工作转速(高于)一阶临界转速时，称为挠性转子；反之称为刚性转子。
五、问答题（共23分）
1、简述离心式压缩机的工作原理。
（6分）
答：离心压缩机的工作原理：气体由吸气室吸入，通过叶轮对气体做功，使气体压力、速度、温度提高。
然后流入扩压器，使速度降低，压力提高。
弯道和回流器主要起导向作用，使气体流入下一级继续压缩。
最后，由末级出来的高压气体经涡室和出气管输出，达到所需压力的旋转设备。
2、径向轴瓦温度升高是什么原因（6分）
答：1.轴瓦间隙太小,润滑油排泄量不够充分,摩擦产生的热量不能及时带走;2.
轴承进油节流孔偏小,进油量不足,摩擦产生的热量无法全部带走;3.进机油温偏高,提高了轴承工作的环境温度,轴瓦温度自然偏高;4.轴承设计结构不合理,轴瓦处于超负荷运行,轴瓦与轴颈无法形成液体摩擦;5.轴瓦浇铸质量不佳或巴氏合金牌号成分不对,无法满足生产使用要求;6.润滑油中带水或含有其它杂质降低了润滑油的油性和粘性,影响了压力油膜的形成,造成了边界摩擦或干摩擦现象。
3、离心压缩机轴向力的危害是什么（6分）
答：高速运行的转子，始终作用着由高压端指向低压端的轴向力，转子在轴向力的作用下，将沿轴向力的方向产生轴向位移。
转子的轴向位移，将使轴颈与轴瓦间产生相对滑动，因此，有可能将轴瓦或轴颈拉伤，更严重的是，由于转子位移，将导致转子组件与定子组件的摩擦、碰撞乃至机器损坏。
由于转子轴向力，有导致机件摩擦、磨损、碰撞乃至破坏机器的危害，因此应采用有效的技术措施予以平衡，以提高机器运行的可靠性
4、动压轴承工作原理是什么（5分）
答：以止推轴承为例说明油楔承载原因（即动压轴承的工作原理）：首先假定瓦块不倾斜，保持与止推盘平行，由于止推盘的旋转会将油带入止推盘和瓦块之间的间隙形成间隙，而且可以看到对于这样的平行间隙，油被带入多少就被带出多少。
但如果对止推盘施加一个轴向力，止推盘便会压着油膜，将油从出油口和进油口两边压出，其结果和未施加轴向力相比，带进油少而出油多，油膜会挤掉，止推盘会贴上瓦块，，如果使瓦块倾斜一个角度，顺旋转方向呈楔形，，进油大，出油小，止推盘在轴向力作用下仍可能保持浸出油量相等，就能维持一个稳定的油膜，产生持续油膜压力，这样的油膜就能承受载荷。
要使离心式压缩机轴承依靠轴颈（或止推盘）本身回转，在轴（或止推盘）之间建立的油膜具有承载能力，必须具备以下三个条件：
（a）必须使油膜呈楔状（称油楔），进油口大，出油口小；
（b）轴颈（或止推盘）对瓦块具有相对速度；
（c）油具有一定的粘性；
六、计算题（12分）
如图所示，主动机纵向两支脚的距离L1=3000mm，支脚1到联轴器测量平面之间的距离L2=500mm，联轴器的计算直径D=400mm，找正时所测得的径向和轴向数值如记录图所示，求支脚1和2底下应加或减的垫片厚度各式多少？（百分表在轴I上，图中数据单位为mm）。
答：第一步，使两半联轴器平行，支脚2下加Xmm垫片
X=（0.42-0.10）×3000=2.4（mm）
这时主动机轴上的半联轴器中心却降低了中等mm
第二步，使两半联轴器同心，由于a1<a3，则原径向偏心为：
e=（a1-a2）/2=0.2(mm)
为了使两半联轴器既平行又同心，则必须在主动机的支脚1底下加上（中等+e）=0.60（mm）垫片，支脚2底下加上（X+中等+e）=3.0（mm）垫片。
