冶金工艺流程
烧学结习交厂流PPT
15
冶金工烧结厂艺：流程
将铁矿粉高温烧制成块状，初步去除铁矿石中的杂质，以利于后续在高炉中的进一步烧制。
烧结厂工艺简单主要的都是顺序控制加少量的皮带机。PLC居多变频器要少一些。不过作为高污染厂矿，该单位的除尘风机较多而且功率较大，可以应用中压变频器。再就是预热发点。
13
冶金工回收及艺煤化流工：程
炼焦过程中会产生大量的有毒气体及物质（硫磺、苯、氢、氖、煤焦油等），但是这些物质又是化工行业所不可缺少的原材料个环节。（使用产品可参考化工行业）
特别要提出来的是五大车：装焦、推焦、拦焦、熄焦、旋转焦罐车也是我们需要相当重视的其中涉及到我们的产品为：大量的变频器、PLC以及无线通讯。
烧结厂的单位为烧结机炉膛面积：xx平方烧结机武钢最大的烧结机为435平方米烧结机，年产入炉烧结矿４００万吨
学习交流PPT
16
冶金工艺流程
炼学铁习高交流炉PPT
17
冶金工炼铁高艺炉：流程
将烧结矿、球团矿以及焦炭加入钟炉内炼制成铁水。主要工艺：炉顶上料、钟炉搅拌、烟煤喷吹、除渣
高炉的单位是：立方米，如武钢的的高炉为2800立方米。销售过程中需要注意高炉的余热发电系统以及喷吹和除尘上中压变频的机会。
造球：专门的球团厂、工艺在国内一般大中型冶金企业都有。控制系统较为复杂，涉及到公司大多数的产品。主要的设计单位：最早由国外引进，后由国内转化技术，较知名的设计院为：中冶长天、中冶北方
石灰石：石灰石在炼铁过程中为稳定剂在炼铁及炼钢过程中都需要用到，
主要工艺有：破碎、烧制、筛选。当前主要采用回转窑方式、竖窑为辅。
学习交流PPT

冶金行业工艺流程大全-PPT

熄焦:湿熄焦就是在焦炭出炉后由熄焦车运到熄焦塔通过低水分熄焦工艺将红焦迅速熄灭。干熄焦就是通过专门得熄焦工艺将红焦装入氮罐自然熄灭。
余热发电:为干熄焦得配套设备,通过鼓风机将碳罐中氮气引向蒸汽发电机。
大家学习辛苦了，还是要坚持
继续保持安静
冶金工艺流程
焦炉
冶金工艺流程
干熄焦及旋转焦罐车
冶金工艺流程
转炉炼钢及连铸: 炼钢得基本任务包括: 1、脱碳、脱磷、脱硫、脱氧; 2、去除有害气体与夹杂; 3、提高温度; 4、调整成分
炼钢过程通过供氧、造渣、加合金、搅拌、升温等手段完成炼钢基本任务。氧气顶吹转炉炼钢过程,主要就是降碳、升温、脱磷、脱硫以及脱氧与合金化等高温物理化学反应得过程,其工艺操作则就是控制供氧、造渣、温度及加入合金材料等,以获得所要求得钢液,并浇成合格钢钢锭或板坯
冷轧
冶金工艺流程
重轨
冶金工艺流程
高线
冶金工艺流程
炼铁高炉
冶金工艺流程
炼铁高炉: 将烧结矿、球团矿以及焦炭加入钟炉内炼制成铁水。主要工艺:炉顶上料、钟炉搅拌、烟煤喷吹、除渣
高炉得单位就是:立方米,如武钢得得高炉为2800立方米。销售过程中需要注意高炉得余热发电系统以及喷吹与炼钢
冶金工艺流程
集。港口:主要有卸船机、运输皮带、原料厂、混料场。火车:主要有翻车机、运输皮带、原料厂、混料场。
我们得应用:卸船机得控制系统、及无线通讯。
冶金工艺流程
桥式卸船机
冶金工艺流程
翻车机
冶金工艺流程
焦化厂:
主要就是生产炼铁所需要得燃烧原料。主要工艺就是将原煤碳化。
其生产工艺为:配煤、捣固、炼焦、湿熄焦及干熄焦、余热发电、回收、煤化工

冶金工程全系统流程图PPT课件

氧化
通过向熔体中鼓入空气或纯氧，使熔体中的杂质和有害元素氧化，生成气体和炉渣排出。
还原
向熔体中加入还原剂，如焦炭、木炭等，使熔体中的金属元素还原成金属单质或低价化合物。
造渣
通过加入适量的熔剂，与熔体中的杂质反应生成炉渣，将炉
渣与金属分离。
精炼与连铸流程图
精炼
通过真空处理、电渣重熔等方法去除熔体中的气体和杂质，提高
的原料市场。
高能耗与高污染问题
总结词
环境压力大，可持续发展受阻
详细描述
冶金工程是高能耗、高污染的行业，对环境的影响较大。随着环保意识的提高和可持续发展的要求，高能耗与高污染问题亟待解决。
解决方案
推广节能减排技术，提高能源利用效率，减少能源消耗和污染物排放；加强环保监管，推动企业进行环保改造；发展绿色冶金技术，如低碳炼钢、生物冶金等，实现可持续发展。
自动化和机器人技术的应用将改变冶金生产的传统模式。通过自动化生产线和机器人作业，减轻劳动强度，提高生产安全性和产品质量。
03
增材制造
增材制造技术为冶金产品设计和制造提供了新的可能。通过3D打印等技术，实现复杂结构的高效制造，降低生产成本，缩短产品研发周期。
提高资源利用率
高效利用资源
共生矿利用
将钢水在钢包内进行脱氧、脱硫、去气等处理，提高钢的质量。
连铸工艺
将精炼后的钢水连续浇注成一定规格的铸坯，便于后续轧制和加工。
轧制与加工
热轧工艺
将连铸后的铸坯加热后进行轧制，生产出各种规格的钢材。
冷轧工艺
将热轧后的钢材进行冷加工，生产出更薄、更硬的钢材。
钢材加工
根据市场需求，对轧制后的钢材进行切割、打捆、标识等加工处理。

钢铁冶炼与冶金工艺培训ppt

04
工作环境改善
优化工作环境，降低噪声和振动的影响，为员工创造一个良好的
工作条件。
06
实践操作与案例分析
钢铁冶炼实践操作
钢铁原料准备
了解和掌握各种钢铁原料的性质、用途和加工方法，以及合理配比和优化原料的实践操作。
高炉炼铁工艺
通过实践操作掌握高炉炼铁的工艺流程、技术参数和操作要点，包括原料加工、烧结、高炉炼铁等环节。
无缝钢管轧制技术
无缝钢管轧制技术是生产无缝钢管的主要方法，通过精确控制轧制温度、压力和变形量得到高质量的无缝钢管。
04
钢铁冶炼环境保护与节能减排
钢铁冶炼的环境影响
01
02
03
空气污染
钢铁冶炼过程中会产生大量的烟尘和有害气体，如硫化物、氮氧化物等，对空气质量造成严重影响。
水污染
钢铁冶炼过程中产生的废水含有多种有害物质，如重金属离子、酸碱物质等，对水体造成严重污染。
电炉炼钢技术
电炉炼钢技术是一种节能环保的炼钢方法，通过电能将废钢或生铁熔化，再加入合金元素来得到不同品质的钢。
炉外精炼技术
炉外精炼技术是在传统的炼钢工艺基础上发展起来的一种新型技术，通过在钢包中加入各种精炼剂来进一步优化钢的成分和性能。
连铸技术的发展
传统连铸技术
传统的连铸技术是将液态钢倒入固定模子中，形成钢坯后进行切割和轧制。
影响。
安全管理与操作规程
建立健全安全管理制度
制定并执行安全生产责任制、安全检查制度等，确保各项安全工作有序开展。
安全设施配备
配备齐全的安全设施，如防护罩、防护栏、报警装置等，确保员工在工作
过程中得到有效保护。
操作规程培训

2024版钢铁冶金PPT课件

钢铁冶金PPT课件
目录
• 钢铁冶金概述 • 原料与预处理 • 炼铁工艺及设备 • 炼钢工艺及设备 • 连铸与轧制技术 • 节能环保与资源综合利用 • 自动化与智能化发展趋势 • 总结与展望
01
钢铁冶金概述
钢铁冶金定义与特点
定义
钢铁冶金是一种研究从矿石、废钢等原料中提取金属铁，并经过精炼、铸造等工艺制成钢材的工业生产过程。
THANKS
感谢观看
随着环保意识的提高，未来钢铁冶金行业将更加注重节能减排，发展绿色环保冶金技术。
智能化与自动化
借助人工智能、大数据等技术，实现钢铁冶金过程的智能化与自动化，提高生产效率和产品质量。
高端产品研发
为满足市场需求，钢铁企业将加大高端产品的研发力度，如高性能钢材、特种钢材等。
产业链整合与优化
通过整合上下游资源，优化产业链结构，降低生产成本，提高市场竞争力。
05
连铸与轧制技术
连铸技术原理及设备组成
技Hale Waihona Puke 原理连铸是将熔融的金属连续不断地浇入结晶器，凝固成铸坯，然后经过矫直、切割等工序，最终得到所需尺寸和形状的铸坯。
设备组成
连铸设备主要包括钢包、中间包、结晶器、二次冷却装置、拉矫机、切割设备及铸坯输送设备等。
轧制技术原理及设备组成
技术原理
轧制是利用轧辊的旋转和压缩，使金属坯料通过轧辊间的孔型，产生塑性变形以获得具有一定形状、尺寸和性能的金属材料的加工方法。
07
自动化与智能化发展趋势
自动化技术在钢铁冶金中应用现状
自动化控制系统
广泛应用于高炉、转炉、连铸等生产流程，实现精确控制和优化。
传感器与执行器
用于实时监测和调整生产过程中的温度、压力、流量等参数。

冶金工业工艺流程及危险源分析课件

冶金工业工艺流程及危险源分析
12
01 电炉炼铁法
• 电炉炼铁法是以电阻发热作为主要热源，固体的炭质材料主要起还原剂和增碳剂作用的炼铁法
• 主要特点： ① 不用焦炭或用少量焦粉； ② 不要求像高炉那样的原料强度，故原料的选择范围宽； ③ 电耗高，一般局限在电价低廉的地方。
···
冶金工业工艺流程及危险源分析
• 高炉炼铁是一个连续生产过程，一方面由炉顶往炉内装入原料，由炉缸渣铁口排放渣铁；另一方面从风口鼓入热风，从炉顶排出煤气，整个过程决定于风口前焦炭的燃烧。
• 可将高炉看作是炉料下降，煤气上升两个逆向运动的反应器。
冶金工业工艺流程及危险源分析
···
4
02 生产工艺过程
···
（设有出渣口）
炉顶装料系统高炉
13
冶金工业工艺流程及危险
14
煤气上升与下降的炉料之间进行一系列的传热、传质、干燥、挥发、分解铁氧化物、还原、软熔、造渣、铁液滴落、渗碳等物理、化学变化。
高炉可看作是一个炉料下降，煤气上升两个逆向运动的反应器。
冶金工业工艺流程及危险源分析
8
01 生产过程
···
冶金工业工艺流程及危险源分析
9
02 焦炭的作用及铁矿石的还原
焦炭的作用
···
铁矿石的还原
• 高炉内下降的铁矿石收上升煤气气流的加热
和CO的还原，铁的氧化物100％还原成铁。
炉料中还原出的P、Mn、Si进入生铁，未还
原的进入炉渣。
冶金工业工艺流程及危险源分析
10
03 生铁的形成
···
1
从炉身部分还原出来的海绵铁在块状带主要发生气相渗碳。CO分解出来的极细颗粒状碳粒，吸附在海绵铁表面，使其渗碳。

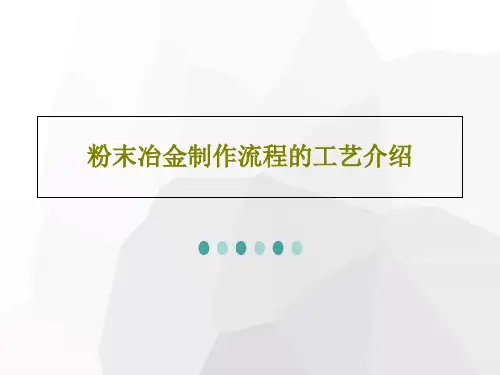

粉末冶金制作流程的工艺介绍84页PPT
