第七章系统设计方案作业答案

第七章参考答案7.3 名词解释题参考答案7.3.2 功能结构图是按系统功能的从属关系构成的图表，图中的每一个框称为功能模块。

功能模块可以根据具体情况分得大一点或小一点。

分解得最小的功能模块可以是一个程序中的每一个处理过程，而大点的功能模块则可能是完成某个任务的一组程序。

7.3.6 数据关系图也称输入一处理一输出图（IP图），反映数据之间的关系：数据由哪里输人，经过什么处理，得到哪些输出数据。

7.3.10 系统的响应时间是指从作业请求开始，经过系统处理，到获得应答结果的时间间隔。

7.3.14 系统的吞吐量指的是计算机系统每秒钟执行的作业数。

7.3.15 模块化是指在系统设计中将信息系统设计成由若干个规模较小的、功能较简单的、易于建立和修改的模块（或部分）的方法。

7.3.16 在处理流程图中人们将信息系统流程图中的部分处理逻辑进一步展开和具体化，不仅列出了处理功能的名称，而且使用各种符号规定了处理过程的各个步骤。

7.3.17 代码是代表事物名称、属性、状态等的符号。

7.3.18 文件设计就是根据文件的使用要求、处理方式、存储的数据量、数据的活动性和设备条件等合理地确定文件类别，选择文件介质，决定文件的组织方式和存取方式。

7.3.19 系统的可靠性指的是系统可以连续工作的时间。

7.4 问答题参考答案7.4.5答：程序设计说明书应包括：程序名、所属系统及子系统名、功能、数据关系图。

输入文件和输出文件的格式和程序。

程序设计说明书应包括：程序名、所属系统及子系统名、程序的功能、程序的输入输出、数据关系图、输入文件和输出文件的格式和程序、程序处理说明。

7.4.10 答：系统设计报告中应包括总体设计方案、代码设计、文件设计和输入输出设计方案，以及程序设计说明书。

7.4.12 答：为了保证系统的灵活性，系统设计中应尽量采用模块化结构，目的是提高各部分的独立性，尽量减少各子系统之间的数据依赖性。

模块化是一种重要的设计思想。

7.1.如果使用动态分区方案，下图所示为在某个给定的时间点的内存配置：阴影部分为已经被分配的块；空白部分为空闲块。

接下来的三个内存需求分别为40MB，20MB和10MB。

分别使用如下几种放置算法，指出给这三个需求分配的块的起始地址。

a.首次适配b.最佳适配c.临近适配（假设最近添加的块位于内存的开始）d.最坏适配答：a.40M的块放入第2个洞中,起始地址是80M. 20M的块放入第一个洞中.起始地址是20M. 10M的块的起始地址是120M。

b.40M,20N,10M的起始地址分别为230M,20M和160M.c.40M,20M,10M的起始地址是80M,120160M.d.40M,20M,10M,的起始地址是80M,230M,360M.7.2.使用伙伴系统分配一个1MB的存储块。

a.利用类似于图7.6的图来说明按下列顺序请求和返回的结果：请求70；请求35；请求80；返回A；请求60；返回B；返回D；返回C。

b.给出返回B之后的二叉树表示。

答：a.b.7.3.考虑一个伙伴系统，在当前分配下的一个特定块地址为011011110000.a.如果块大小为4，它的伙伴的二进制地址为多少？b.如果块大小为16，它的伙伴的二进制地址为多少？答：a.011011110100b.0110111000007.4.令buddy k(x)为大小为2k、地址为x的块的伙伴的地址，写出buddy k(x)的通用表达式。

答：7.5.Fabonacci序列定义如下：F0=0,F1=1,F n+2=F n+1+F n,n≧0a.这个序列可以用于建立伙伴系统吗？b.该伙伴系统与本章介绍的二叉伙伴系统相比，有什么优点？答：a.是。

字区大小可以确定Fn = Fn-1 + Fn-2.。

b.这种策略能够比二叉伙伴系统提供更多不同大小的块，因而具有减少内部碎片的可能性。

但由于创建了许多没用的小块，会造成更多的外部碎片。

7.6.在程序执行期间，每次取指令后处理器把指令寄存器的内容（程序计数器）增加一个字，但如果遇到会导致在程序中其他地址继续执行的转跳或调用指令，处理器将修改这个寄存器的内容。

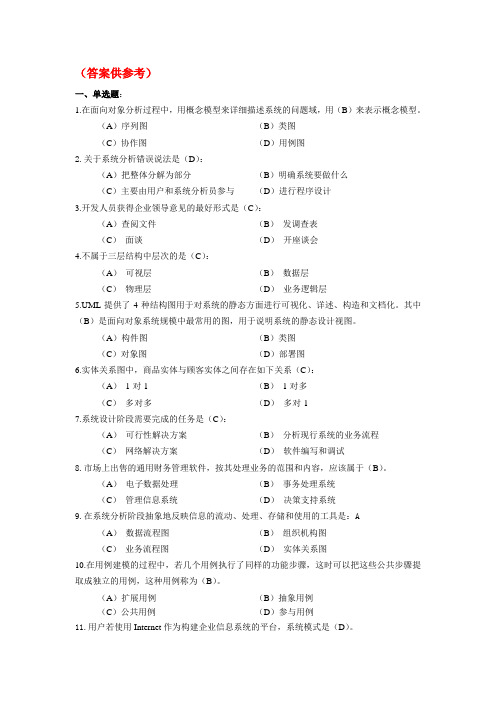

（答案供参考）一、单选题：1.在面向对象分析过程中，用概念模型来详细描述系统的问题域，用（B）来表示概念模型。

（A）序列图（B）类图（C）协作图（D）用例图2.关于系统分析错误说法是（D）：（A）把整体分解为部分（B）明确系统要做什么（C）主要由用户和系统分析员参与（D）进行程序设计3.开发人员获得企业领导意见的最好形式是（C）：（A）查阅文件（B）发调查表（C）面谈（D）开座谈会4.不属于三层结构中层次的是（C）：（A）可视层（B）数据层（C）物理层（D）业务逻辑层5.UML提供了4种结构图用于对系统的静态方面进行可视化、详述、构造和文档化。

其中（B）是面向对象系统规模中最常用的图，用于说明系统的静态设计视图。

（A）构件图（B）类图（C）对象图（D）部署图6.实体关系图中，商品实体与顾客实体之间存在如下关系（C）：（A）1对1 （B）1对多（C）多对多（D）多对17.系统设计阶段需要完成的任务是（C）：（A）可行性解决方案（B）分析现行系统的业务流程（C）网络解决方案（D）软件编写和调试8.市场上出售的通用财务管理软件，按其处理业务的范围和内容，应该属于（B）。

（A）电子数据处理（B）事务处理系统（C）管理信息系统（D）决策支持系统9.在系统分析阶段抽象地反映信息的流动、处理、存储和使用的工具是：A（A）数据流程图（B）组织机构图（C）业务流程图（D）实体关系图10.在用例建模的过程中，若几个用例执行了同样的功能步骤，这时可以把这些公共步骤提取成独立的用例，这种用例称为（B）。

（A）扩展用例（B）抽象用例（C）公共用例（D）参与用例11.用户若使用Internet作为构建企业信息系统的平台，系统模式是（D）。

（A）主从结构（B）文件服务器/工作站（C）客户机/服务器（D）浏览器/Web服务器12.决策支持系统是MIS的一个重要分支，它（C）。

（A）为业务层服务（B）解决程序性决策问题（C）强调支持而不是代替决策（D）既能支持又可代替人的决策13.下面哪一项不是系统设计阶段的主要活动：B（A）系统总体设计（B）系统硬件设计（C）系统详细设计（D）编写系统实施计划14.信息系统开发的结构化方法的一个主要原则是：A（A）自顶向下原则（B）自底向上原则（C）分步实施原则（D）重点突破原则15.关于系统开发，不正确的叙述是：A（A）要尽早进入物理设计阶段（B）系统分析解决“做什么”（C）系统设计解决“怎样做”（D）应遵循“先逻辑，后物理”的原则16.数据建模主要采用的方法是：C（A）业务流程图（B）数据流程图（C）实体关系图（D）以上三者17.实体关系图中，医生实体与患者实体之间存在如下关系：C（A）1对1 （B）1对多（C）多对多（D）多对118.绘制功能结构图的依据是：A（A）数据流程图（B）PAD图（C）N---S图（D）系统总体设计19.一般来说，占维护工作比例最高的是：C（A）纠错性维护（B）适应性维护（C）完善性维护（D）预防性维护20．关于企业中物流与信息流的正确的提法是：B（A）物流是双向的（B）信息流是双向的（C）物流是可逆的（D）物流包括控制流21．在面向对象分析过程中，用概念模型来详细描述系统的问题域，用（C）来描述对象行为。

7.1假设有如图7.1所示的交通死锁。

a.证明这个例子中实际上包括了死锁的四个必要条件。

b.给出一个简单的规则用来在这个系统中避免死锁。

a.死锁的四个必要条件: (1)互斥；（2）占有并等待；（3）非抢占；（4）循环等待。

互斥的条件是只有一辆车占据道路上的一个空间位置。

占有并等待表示一辆车占据道路上的位置并且等待前进。

一辆车不能从道路上当前的位置移动开（就是非抢占）。

最后就是循环等待，因为每个车正等待着随后的汽车向前发展。

循环等待的条件也很容易从图形中观察到。

b.一个简单的避免这种的交通死锁的规则是，汽车不得进入一个十字路口如果明确地规定，这样就不会产生相交。

7.2考虑如下的死锁可能发生在哲学家进餐中，哲学家在同个时间获得筷子。

讨论此种情况下死锁的四个必要条件的设置。

讨论如何在消除其中任一条件来避免死锁的发生。

死锁是可能的，因为哲学家进餐问题是以以下的方式满足四个必要条件：1）相斥所需的筷子， 2 ）哲学家守住的筷子在手，而他们等待其他筷子， 3 ）没有非抢占的筷子，一个筷子分配给一个哲学家不能被强行拿走，4 ）有可能循环等待。

死锁可避免克服的条件方式如下： 1 ）允许同时分享筷子， 2 ）有哲学家放弃第一双筷子如果他们无法获得其他筷子，3 ）允许筷子被强行拿走如果筷子已经被一位哲学家了占有了很长一段时间4 ）实施编号筷子，总是获得较低编号的筷子，之后才能获得较高的编号的筷子。

7.3一种可能以防止死锁的解决办法是要有一个单一的，优先于任何其他资源的资源。

例如，如果多个线程试图访问同步对象A•…E，那么就可能发生死锁。

（这种同步对象可能包括互斥体，信号量，条件变量等），我们可以通过增加第六个对象来防止死锁。

每当一个线程希望获得同步锁定给对象A•••E，它必须首先获得对象F的锁.该解决方案被称为遏制：对象A•••E的锁内载对象F的锁。

对比此方案的循环等待和Section7.4.4的循环等待。

这很可能不是一个好的解决办法，因为它产生过大的范围。

第7章习题参考答案习题七一、用适当内容填空1. ① 数据处理，② 文件，③ 表之间的联系，④ 安全控制规则，⑤ 二维，⑥描述实体，⑦ 实体联系。

2. ① 人工管理，② 文件系统，③ 数据库系统，④ 分布式数据库系统，⑤人工管理，⑥ 分布式数据库系统，⑦ 人工管理，⑧ 数据库系统。

3. ① DBS，② 人员，③ 数据库，④ 计算机软件，⑤ 数据库，⑥数据库，⑦数据库管理系统。

4. ① 数据定义，② 数据操纵，③ 数据查询。

5. ① 操作，② 不一致性，③ 共享型锁，④ 排他型锁。

6. ① 信息，② 概念模型，③ 实体，④实体属性，⑤ 数据模型，⑥一行数据或记录，⑦ 数据项、列或字段。

7. ① 并发控制，② 数据安全性控制，③数据备份与恢复。

8. ① 实体间的联系② 一对一，③ 一对多，④ 多对多，⑤ 属性名，⑥ 属性值。

9. ① 层次数据模型，② 网状数据模型，③ 关系数据模型，④ 面向对象数据模型，⑤ 两个，⑥ 数据模型，⑦ 网状，⑧ 层次，⑨ 实体型或实体之间的联系，⑩ 一个实11 属性值，○12 具有相同含义的属性。

体或实体之间的联系，○10. ① 矩形，② 椭圆，③ 菱形。

11. ① 包含对象数据的变量，② 描述对象行为特性的方法，③ 对象所响应的消息，④ 调用说明，⑤ 程序代码，⑥ 属性，⑦ 方法，⑧ 类。

12. ① 二维表，② 一个元组，③ 实体，④ 属性值域，⑤ n元关系或n目关系。

13. ① 结构，② 数据类型，③ 取值范围。

14. ① 数据结构，② 数据操作，③ 完整性约束。

15. ① 查询数据，②插入数据，③ 删除数据，④ 数据项投影，⑤ 数据记录选择，⑥ 两个表连接，⑦ 数据插入，⑧ 数据删除。

16. ① 域完整性约束，② 实体完整性约束，③ 参照完整性约束，④ 用户定义完整性约束。

17. ① 投影操作，② 选择操作，③ 连接操作，④ Where 性别=’1’，⑤ *，⑥ 1。

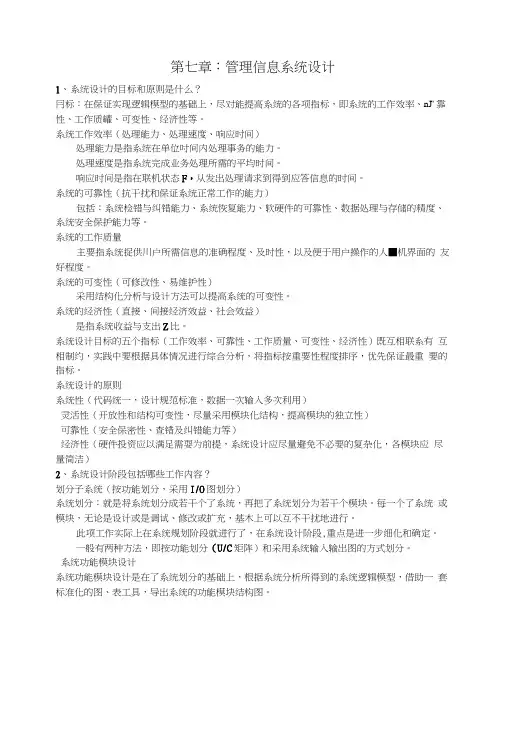

第七章：管理信息系统设计1、系统设计的目标和原则是什么？冃标：在保证实现逻辑模型的基础上，尽对能提高系统的各项指标，即系统的工作效率、nJ' 靠性、工作质罐、可变性、经济性等。

系统工作效率（处理能力、处理速度、响应时间）处理能力是指系统在单位吋间内处理事务的能力。

处理速度是指系统完成业务处理所需的平均时间。

响应时间是指在联机状态F，从发岀处理请求到得到应答信息的时间。

系统的可靠性（抗干扰和保证系统正常工作的能力）包括：系统检错与纠错能力、系统恢复能力、软硬件的可靠性、数据处理与存储的精度、系统安全保护能力等。

系统的工作质量主要指系统捉供川户所需信息的准确程度、及时性，以及便于用户操作的人■机界面的友好程度。

系统的可变性（可修改性、易维护性）采用结构化分析与设计方法可以提高系统的可变性。

系统的经济性（直接、间接经济效益、社会效益）是指系统收益与支出Z比。

系统设计目标的五个指标（工作效率、可靠性、工作质量、可变性、经济性）既互相联系有互相制约，实践中要根据具体情况进行综合分析，将指标按重要性程度排序，优先保证最重要的指标。

系统设计的原则系统性（代码统一，设计规范标准，数据一次输入多次利用）灵活性（开放性和结构可变性，尽量采用模块化结构，提高模块的独立性）可靠性（安全保密性、查错及纠错能力等）经济性（硬件投资应以满足需耍为前提，系统设计应尽量避免不必要的复杂化，各模块应尽量简洁）2、系统设计阶段包括哪些工作内容？划分子系统（按功能划分，采用I/O图划分）系统划分：就是将系统划分成若干个了系统，再把了系统划分为若干个模块。

每一个了系统或模块，无论是设计或是调试、修改或扩充，基木上可以互不干扰地进行。

此项工作实际上在系统规划阶段就进行了，在系统设计阶段,重点是进一步细化和确定。

一般有两种方法，即按功能划分（U/C矩阵）和采用系统输入输出图的方式划分。

系统功能模块设计系统功能模块设计是在了系统划分的基础上，根据系统分析所得到的系统逻辑模型，借助一套标准化的图、表工具，导出系统的功能模块结构图。

第七章系统设计一、单项选择题：1.将代码分为几段，每段表示一种含义，每段都由若干数字组成的代码类型是（）7－241A.顺序码B.重复码C.表意码D.成组码答案：D解析：成组码是最常用的一种编码、它将代码分为几段（组），每段表示一种含义，每段都由连续数字组成。

可见本题选D。

2.下列选项中，凝聚程度最高的是（）7－229A.偶然凝聚B.功能凝聚C.数据凝聚D.逻辑凝聚答案：B解析：模块凝聚是衡量内部功能的内在联系是否紧密的指标，也是衡量模块质量好坏的重要指标，模块凝聚程度从低到高可分为五级，分别是：偶然凝聚、逻辑凝聚、时间凝聚、数据凝聚、功能凝聚。

3.在IPO图中，不属于描述处理过程工具的是（）7－234A.决策树B.结构化语言C.程序流程图D.数据流程图答案：D解析：IPO图的主体是处理过程描述，描述处理过程的工具，可以使用图形、表格（决策树、决策表）和伪码（结构化语言）。

4.在系统设计中，绘制控制结构图的依据是（）7-231A.数据流程图B.业务流程图C.信息关联图D.格栅图答案：A解析：绘制控制流程图的依据是数据流程图。

5.在控制结构图中，表示数据存储的符号是（）7－228A.B.C.D.答案：B解析：在控制结构图中，表示数据存储的符号是。

6.一个模块只执行一个明确的功能，且完成该功能必须的成分都包含在该模块中，称为（）7－230A.数据凝聚B.时间凝聚C.功能凝聚D.逻辑凝聚答案：C解析：功能凝聚是一个模块只执行一个明确的功能，即上级模块调用它时，它只完成一项确定的任务。

7.模块内部结构紧实，每个模块只实现一个明确的功能，这种模块划分方法是要求（）7－229A.高凝聚性B.低凝聚性C.高耦合性D.低耦合性答案：A解析：高凝聚性是指模块内部结构要紧实，每个模块之实现一个明确的功能。

低耦合性是指模块之间的联系要松散，模块自身对其他模块的依赖。

可见本题选A。

8.在数据库设计中，完成E-R图设计任务的阶段是（）7－243A.需求分析B.概念结构设计C.逻辑结构设计D.物理结构设计答案：B解析：在数据库设计中，完成E-R图设计任务的阶段是概念结构设计。

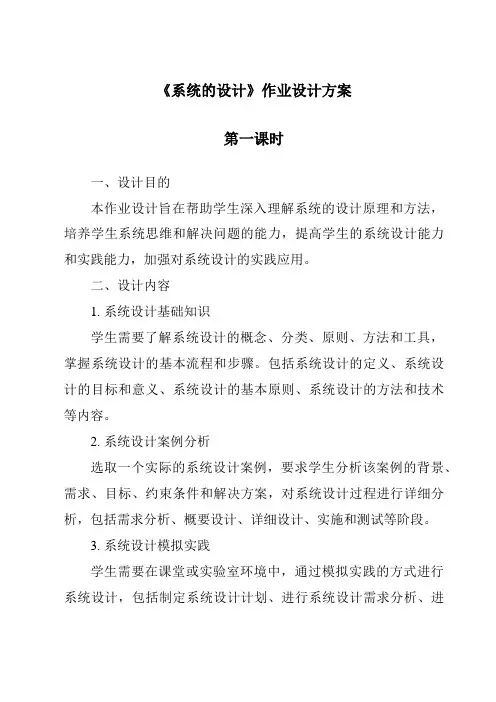

《系统的设计》作业设计方案第一课时一、设计目的本作业设计旨在帮助学生深入理解系统的设计原理和方法，培养学生系统思维和解决问题的能力，提高学生的系统设计能力和实践能力，加强对系统设计的实践应用。

二、设计内容1. 系统设计基础知识学生需要了解系统设计的概念、分类、原则、方法和工具，掌握系统设计的基本流程和步骤。

包括系统设计的定义、系统设计的目标和意义、系统设计的基本原则、系统设计的方法和技术等内容。

2. 系统设计案例分析选取一个实际的系统设计案例，要求学生分析该案例的背景、需求、目标、约束条件和解决方案，对系统设计过程进行详细分析，包括需求分析、概要设计、详细设计、实施和测试等阶段。

3. 系统设计模拟实践学生需要在课堂或实验室环境中，通过模拟实践的方式进行系统设计，包括制定系统设计计划、进行系统设计需求分析、进行系统设计概要设计和详细设计、进行系统设计实施和测试等阶段，最终完成一个符合要求的系统设计方案。

4. 系统设计报告撰写学生需要撰写一个系统设计报告，包括系统设计的背景、需求分析、概要设计、详细设计、实施和测试、总结和反思等内容，以及相关的图表、表格和附件等，并按要求进行提交和评审。

三、评分标准1. 系统设计基础知识掌握情况（30%）2. 系统设计案例分析能力（30%）3. 系统设计模拟实践表现（30%）4. 系统设计报告撰写质量（10%）四、时间安排1. 第一周：系统设计基础知识讲解和案例介绍2. 第二周：系统设计案例分析和分组确定3. 第三周至第六周：系统设计模拟实践和报告撰写4. 第七周：系统设计报告提交和评审五、教学方法1. 理论讲解与案例分析相结合，提高学生的理论水平和实践能力。

2. 模拟实践与案例设计相结合，培养学生的系统设计能力和团队合作意识。

3. 指导教师进行评审和指导，及时纠正学生的错误和提出改进建议。

六、总结通过本次《系统的设计》作业设计方案，学生将能够全面掌握系统设计的基础知识和方法，具备解决实际系统设计问题的能力和技巧，提高系统设计的实践应用能力和团队合作能力，为将来从事系统设计相关工作奠定坚实的基础。

第七章管理信息系统的系统设计一、单项选择题1. 物理模型是系统开发的（）阶段的任务。

A. 信息系统流程图设计B. 系统设计C. 系统分析D. 系统规划2. 磁盘文件是一种（）。

A. 输入文件B. 输出文件C. 输入输出文件D. 周转文件3. 用质数法确定代码结构中的校验位时，较验位的取值是质数法中的（）。

A. 权B. 模C.除得的商D. 除得的余数4. 区间码是把数据项分成若干组，用区间码的每一区间代表一个组，在码中（）。

A. 数字的值代表一定意义，但数字的位置是无意义的B. 数字的位置代表一定意义，但数字的值是没有意义的C. 数字的值和位置代表一定意义D. 用字符而不用数字表示意义5. 文件设计时，首先应设计（）。

A. 共享文件B. 非共享文件C.中间文件D. 处理文件6. 代码设计工作应在（）阶段就开始。

A. 系统设计B. 系统分析C. 系统实施D. 系统规划7. 周转文件用来存放具有A. 固定个体变动属性的数据B. 固定半固定属性的数据C. 随即变动属性的数据D. 固定属性的数据8. 邮政编码是一种（）。

A. 缩写码B.助忆码C. 顺序码D. 区间码9. 对直接存取文件组织方式组织的文件采用顺序文件处理方式进行处理是（）。

A. 很合适的B. 合适的C. 不合适的D. 常用的10.为了检查会计工作中借方会计科目合计与贷方会计科目合计是否一致，通常在程序设计中应进行（）。

A. 界限校验B. 重复校验C.平衡校验D. 记录计数校验11.系统的吞吐量指的是（）。

A. 每天的数据输出量B. 每秒执行的作业数C. 每秒的数据处理量D. 每日的数据输入量12.绘制新系统的信息系统流程图的基础是（）。

A. 组织机构图B. 功能结构图C.业务流程图D. 数据流程图13.文件按信息流向分类有输入文件、输出文件和（）。

A. 顺序文件B. 索引文件C.直接文件D. 输入输出文件14.文件的活动率指的是（）。

A. 文件在单位时间内被查询的记录的数量B. 文件在更新过程中被处理的记录的百分数C. 文件排序中被移动位置的记录的百分数D. 文件中记录随机变动的程度15.校验输入月份最大不能超过12是属于（）。
