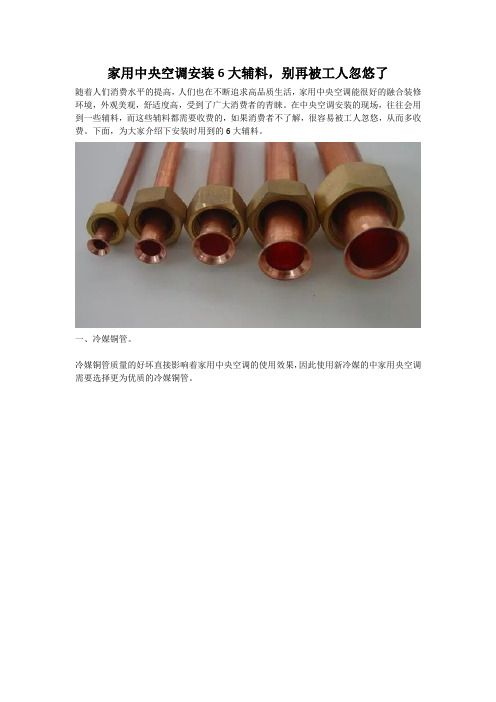

家用中央空调安装6大辅料，别再被工人忽悠了随着人们消费水平的提高，人们也在不断追求高品质生活，家用中央空调能很好的融合装修环境，外观美观，舒适度高，受到了广大消费者的青睐。
在中央空调安装的现场，往往会用到一些辅料，而这些辅料都需要收费的，如果消费者不了解，很容易被工人忽悠，从而多收费。
下面，为大家介绍下安装时用到的6大辅料。
一、冷媒铜管。
冷媒铜管质量的好坏直接影响着家用中央空调的使用效果，因此使用新冷媒的中家用央空调需要选择更为优质的冷媒铜管。
二、冷凝水管冷凝水管一般在安装好后随着装修的完工被封闭起来，隐藏在吊顶里面。
所以，安装时应选购质量过硬的冷凝水管，否则一旦出现漏水的问题，在维修时就需要拆除部分吊顶来进行维修，比较麻烦。
三、分歧管分歧管是连接主机和多个末端设备的连接管，一般是用紫铜管加工焊接而成，有气管和液管之分。
不过，分歧管的选型是根据每个分歧管后所连接的室内机的容量来确定的，不能简单的用三通来代替。
四、铜管保温棉由于冷媒的运行情况直接决定着家用中央空调的使用效果，所以铜管保温不可忽视。
好的保温棉具有优异的防水汽渗透能力；导热系数低，保温绝热效果好，防火性能好，不含甲醛。
五、风口家用中央空调的出风口大小决定了室内机的风量大小。
如果出风口过大，风管过长，则气流速度就会下降，从而影响空调的使用效果。
如果出风口选择过小，则气流速度会变大，可能会使空调送风噪音过大，或者导致冷风吹不出来，容易凝露。
六、信号线由于现代家居环境中的电器越来越多，过多的电磁辐射有可能对中央空调的室内机与室外机之间的控制器产生影响，导致控制器失灵。
中央空调的信号线必须采用屏蔽线，不能用普通的电缆线来代替。
目前中央空调市场的服务标准良莠不齐、虚假宣传、无序的价格竞争、乱收费等现象，已经形成恶劣的市场环境，消费者需求的不仅是产品，更是包含安装、售后环节的优秀解决方案，目前服务乱象已成为中央空调市场发展的最大阻力。
人活着的意义，就是活得有价值，可惜很多的人把这种价值看得太浅了，认为拥有更多的财富、拥有社会地位、拥有名气就是价值的体现。

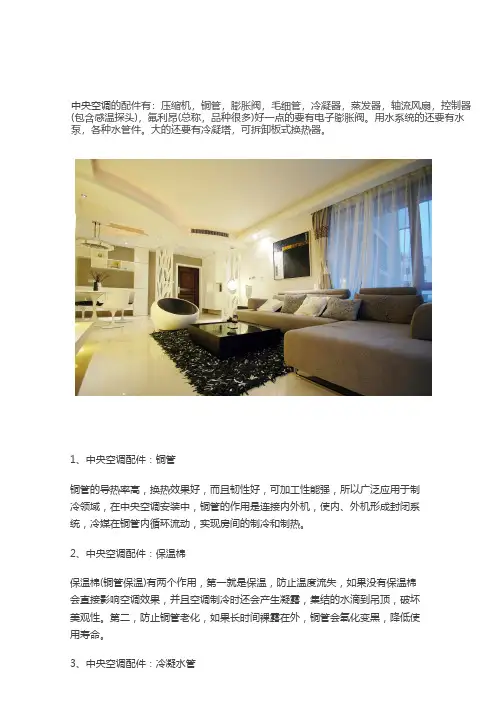

中央空调的配件有：压缩机，铜管，膨胀阀，毛细管，冷凝器，蒸发器，轴流风扇，控制器(包含感温探头)，氟利昂(总称，品种很多)好一点的要有电子膨胀阀。
用水系统的还要有水泵，各种水管件。
大的还要有冷凝塔，可拆卸板式换热器。
1、中央空调配件：铜管铜管的导热率高，换热效果好，而且韧性好，可加工性能强，所以广泛应用于制冷领域，在中央空调安装中，铜管的作用是连接内外机，使内、外机形成封闭系统，冷媒在铜管内循环流动，实现房间的制冷和制热。
2、中央空调配件：保温棉保温棉(铜管保温)有两个作用，第一就是保温，防止温度流失，如果没有保温棉会直接影响空调效果，并且空调制冷时还会产生凝露，集结的水滴到吊顶，破坏美观性。
第二，防止铜管老化，如果长时间裸露在外，铜管会氧化变黑，降低使用寿命。
3、中央空调配件：冷凝水管空调运行制冷状态下，会产生冷凝水，冷凝水管的作用就是是排除风机盘管(或空调器)积水盘内的冷凝水。
一般冷凝水管隐藏在吊顶中，最后会封闭起来。
4、中央空调配件：温控器温控器是中央空调很重要的组成部分，它有着四个大的功能键：开关键、模式键、风速键和温度设定键，其中，模式键是用来设定制冷还是制热的，而风速键和温度设定键则可根据个人喜欢设定自己喜欢的风速和温度。
任何不同的场所，都可以通过它来自由控制温度。
中央空调的配件有很多，有些是专门适用于中央空调系统的，因此在我们的日常维修处理中可能并不会很常见，除此之外，也有依据使用地方和配件的型号品牌而在报价方面有所差异的产品，作为消费者，掌握相关信息不仅可以在自行维修的时候派上用场，并且还可以监督售后部门的操作，以防一些不必要的开支和成本。

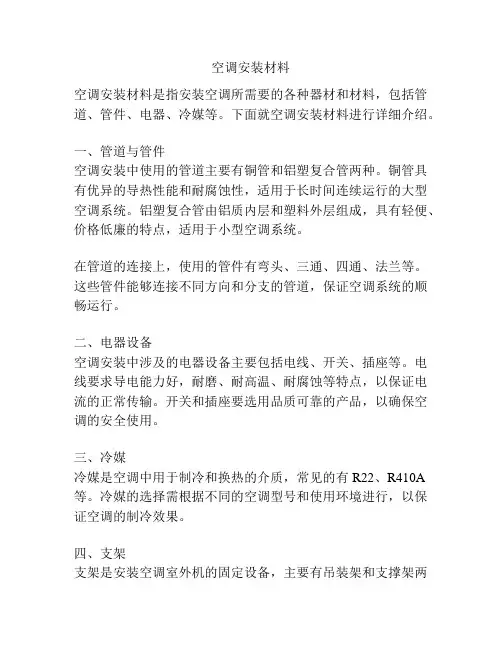

空调安装材料空调安装材料是指安装空调所需要的各种器材和材料，包括管道、管件、电器、冷媒等。
下面就空调安装材料进行详细介绍。
一、管道与管件空调安装中使用的管道主要有铜管和铝塑复合管两种。
铜管具有优异的导热性能和耐腐蚀性，适用于长时间连续运行的大型空调系统。
铝塑复合管由铝质内层和塑料外层组成，具有轻便、价格低廉的特点，适用于小型空调系统。
在管道的连接上，使用的管件有弯头、三通、四通、法兰等。
这些管件能够连接不同方向和分支的管道，保证空调系统的顺畅运行。
二、电器设备空调安装中涉及的电器设备主要包括电线、开关、插座等。
电线要求导电能力好，耐磨、耐高温、耐腐蚀等特点，以保证电流的正常传输。
开关和插座要选用品质可靠的产品，以确保空调的安全使用。
三、冷媒冷媒是空调中用于制冷和换热的介质，常见的有R22、R410A 等。
冷媒的选择需根据不同的空调型号和使用环境进行，以保证空调的制冷效果。
四、支架支架是安装空调室外机的固定设备，主要有吊装架和支撑架两种形式。
吊装架适用于墙壁上方或室外挂架安装空调，支撑架适用于地面或屋顶上安装空调。
支架选用应具有稳固、承重力好、耐腐蚀等特点。
五、绝缘材料绝缘材料主要用于保护空调系统中的管道和设备免受外界温度的影响，提高能效。
常见的绝缘材料有聚乙烯泡沫绝缘管、橡胶保温管等。
这些绝缘材料具有隔热、阻燃、耐腐蚀等特点，可以确保空调系统的正常运行和安全使用。
总结起来，空调安装材料包括管道与管件、电器设备、冷媒、支架和绝缘材料。
这些材料的选择和使用应根据具体的安装需求和空调型号，以确保空调系统的正常运行和安全使用。

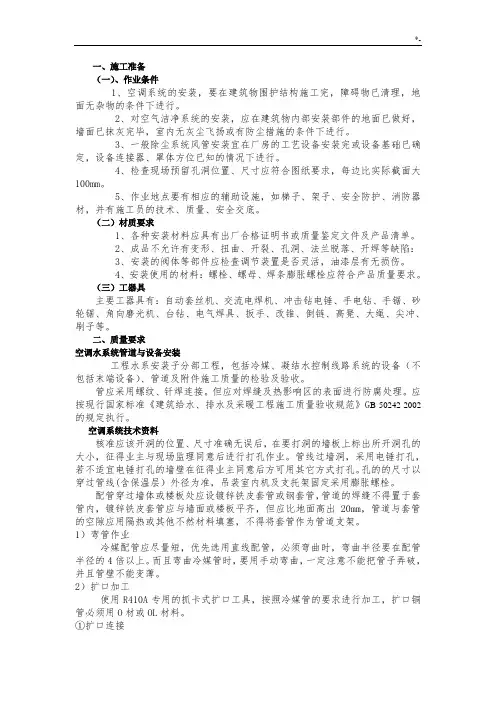

一、施工准备（一）、作业条件1、空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。
2、对空气洁净系统的安装，应在建筑物内部安装部件的地面已做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。
3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础已确定，设备连接器、罩体方位已知的情况下进行。
4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。
5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。
（二）材质要求1、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单。
2、成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊等缺陷：3、安装的阀体等部件应检查调节装置是否灵活，油漆层有无损伤。
4、安装使用的材料：螺栓、螺母、焊条膨胀螺栓应符合产品质量要求。
（三）工器具主要工器具有：自动套丝机、交流电焊机、冲击钻电锤、手电钻、手锯、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、倒链、高凳、大绳、尖冲、刷子等。
二、质量要求空调水系统管道与设备安装工程水系安装子分部工程，包括冷媒、凝结水控制线路系统的设备（不包括末端设备）、管道及附件施工质量的检验及验收。
管应采用螺纹、钎焊连接。
但应对焊缝及热影响区的表面进行防腐处理。
应按现行国家标准《建筑给水、排水及采暖工程施工质量验收规范》G B 50242-2002的规定执行。
空调系统技术资料核准应该开洞的位置、尺寸准确无误后，在要打洞的墙板上标出所开洞孔的大小，征得业主与现场监理同意后进行打孔作业。
管线过墙洞，采用电锤打孔，若不适宜电锤打孔的墙壁在征得业主同意后方可用其它方式打孔。
孔的的尺寸以穿过管线(含保温层）外径为准，吊装室内机及支托架固定采用膨胀螺栓。
配管穿过墙体或楼板处应设镀锌铁皮套管或钢套管，管道的焊缝不得置于套管内，镀锌铁皮套管应与墙面或楼板平齐，但应比地面高出20mm，管道与套管的空隙应用隔热或其他不然材料填塞，不得将套管作为管道支架。
中央空调行业，一直有“三分产品、七分安装”的说法，安装是保证产品品质的重要环节，而安装材料是影响安装质量和后期使用效果的重要原因之一。
那么作为普通用户，该如何辨别中央空调安装材料的好坏才不会入坑呢？美景舒适家和大家说一下几种主要的安装辅材识别方法，和大家一起慧眼识材。
冷媒铜管优质的冷媒铜管洁净度高，抗压能力强，在运行过程中不会因为受到压力不均而破裂。
劣质的冷媒铜管易受外力影响挤压变形，在运行过程中可能导致冷煤管破裂，影响空调制冷制热的效果。
建议选择材质优良、壁厚均匀、R410A制冷剂空调专用无缝紫铜管，正规厂家生产的合格产品。
▲中央空调安装标准冷媒铜管如何识别优质铜管？看色泽目前最好的冷媒铜管是紫铜管，其纯度在99%以上，色泽呈现玫瑰红色；其他铜管多为合金铜管，如黄铜管，颜色呈现黄颜色。
用手摸优质冷媒铜管的内外壁光滑、清洁，无砂眼、氧化、破裂等缺陷。
弯折铜管优质的铜管弯曲后无折痕，不变形；劣质的铜管弯曲后易产生折痕，且容易受挤压变形。
冷凝水管优质的冷凝水管强度高，不易弯曲变形,内壁光滑，不易结污垢，排水阻力小。
劣质的冷凝水管内壁薄，易变形；受水流冲刷容易爆破及开裂。
建议在安装时查看冷凝水管是否为U-PVC给水管，千万不要使用PVC电工管作为排水管，否则很容易脆化漏水。
▲中央空调U-PVC标准冷凝水管如何判别优质冷凝水管？看表面看水管表面光洁度，以及白度，好的冷凝水管内外颜色一致，呈现米白色，表面有油性亮光，颜色过分白有可能钙粉过多，偏黄可能PVC材质较差容易氧化耐候性较差。
测壁厚好的冷凝水管管壁厚度应是均匀一致且管壁光滑的，管壁厚者更佳哦。
保温棉优质保温棉密度高，导热系数低，保温隔热效果更好。
它具有优异的抗水渗透能力，保温更持久。
劣质保温棉抗水汽能力差，易进水受潮，保温效果差。
建议选择密度及绝热性能较高的橡塑发泡保温棉。
保温棉厚度依铜管直径大小而定，且正规的保温棉品牌喷码要清晰可见，非常连贯。
▲中央空调B1级保温棉如何识别？优先选择A级、B1级别保温国家标准将材料燃烧性能分为：A级不燃性、B1级难燃性、B2级可燃性、B3级易燃性。

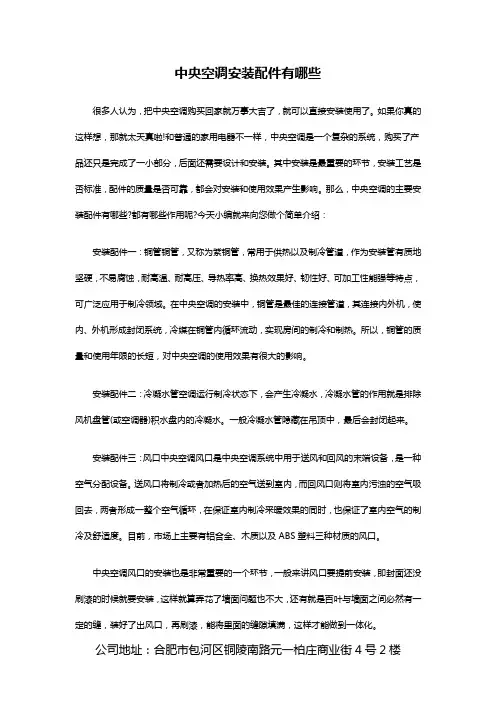

中央空调安装配件有哪些很多人认为，把中央空调购买回家就万事大吉了，就可以直接安装使用了。
如果你真的这样想，那就太天真啦!和普通的家用电器不一样，中央空调是一个复杂的系统，购买了产品还只是完成了一小部分，后面还需要设计和安装。
其中安装是最重要的环节，安装工艺是否标准，配件的质量是否可靠，都会对安装和使用效果产生影响。
那么，中央空调的主要安装配件有哪些?都有哪些作用呢?今天小编就来向您做个简单介绍：安装配件一：铜管铜管，又称为紫铜管，常用于供热以及制冷管道，作为安装管有质地坚硬，不易腐蚀，耐高温、耐高压、导热率高、换热效果好、韧性好、可加工性能强等特点，可广泛应用于制冷领域。
在中央空调的安装中，铜管是最佳的连接管道，其连接内外机，使内、外机形成封闭系统，冷媒在铜管内循环流动，实现房间的制冷和制热。
所以，铜管的质量和使用年限的长短，对中央空调的使用效果有很大的影响。
安装配件二：冷凝水管空调运行制冷状态下，会产生冷凝水，冷凝水管的作用就是排除风机盘管(或空调器)积水盘内的冷凝水。
一般冷凝水管隐藏在吊顶中，最后会封闭起来。
安装配件三：风口中央空调风口是中央空调系统中用于送风和回风的末端设备，是一种空气分配设备。
送风口将制冷或者加热后的空气送到室内，而回风口则将室内污浊的空气吸回去，两者形成一整个空气循环，在保证室内制冷采暖效果的同时，也保证了室内空气的制冷及舒适度。
目前，市场上主要有铝合金、木质以及ABS塑料三种材质的风口。
中央空调风口的安装也是非常重要的一个环节，一般来讲风口要提前安装，即封面还没刷漆的时候就要安装，这样就算弄花了墙面问题也不大，还有就是百叶与墙面之间必然有一定的缝，装好了出风口，再刷漆，能将里面的缝隙填满，这样才能做到一体化。
安装配件四：温控器中央空调温控器专为控制风机盘管开发设计，广泛应用于加热、制冷、通风等的暖通控制。
风机的速度可通过调节风速按钮手动控制或自动控制，以达到控制室温的目的。
中央空调安装辅材全介绍
一、多联机安装材料及安装要求说明
1、冷媒管：空调系统中冷媒循环输送的管路，冷热量传递的桥梁。
1）选用的冷媒管壁厚和耐压性应符合技术要求。
2）冷媒管应无砂眼，氧化，破裂等缺陷。
3）安装要求：冷媒管路应根据管径大小，布设间距合适的吊架，套上符合要求的保温棉。
4）各管径对应的壁厚要求如下：
2、冷媒管保温棉：套于冷媒管路外表，防止冷媒管路冷热量的散失和制冷运行时产生冷凝水。
1）质量好的B1级板材与管材均印有白色字体，厂家一般为英文标识，字体不容易擦除。
2）质量好的拉伸后字体不变型。
3）质量好的B1级橡塑产品富含不燃、阻燃、减烟原料，燃烧时产生的烟气浓度极小，而且不熔化，不会有火球4）保温层的厚度要求：
a、铜管外径d≤Φ12.7mm时，保温层厚度δ=15mm以上。
b、铜管外径d≥Φ15.9mm时，保温层厚度δ=20mm以上。
c、铜管外径d≥Φ41.3mm时，保温层厚度δ=25mm以上。
3、分歧管：冷媒在管路中分流时使用；是否选用美的专用U型分歧管，安装是否水平，将会严重影响系统的运
1）xxU型分歧管比其他品牌的分歧管管壁厚，焊接质量好，不会因压力过高而导致爆管。
2）xx多联机系统只有连接美的U型分歧管，系统运行才能发挥最佳性能和效果。
3）安装要求：必须水平安装，分歧管前后必须有0.5m的直线距离；只有严格按此要求安装，室内、外机之间的效果和室外机的可靠性才能得到保证。
4、电源线:内、外机电源连接线，线径严格按产品要求选用，同一系统内机电源务必统一供电，以保证系统的正
1）合格的铜芯线铜芯应为紫红色、有光泽、手感软。
2）伪劣的铜芯线铜芯为紫黑色、偏黄或偏白，杂质多，机械强度差，韧性不佳，稍用力即会折断。
3）接线要求：在线径选用正确的情况下，电源接线必须使用线耳，保证接线牢固，同时必须可靠接地。
5、通讯线：用于内外机之间的通讯传递，线径选用0.75mm～1.0mm之间三芯屏蔽线，连接方式采用串联连接。
定性，影响运行效果。
1）合格的铜芯电线铜芯应为紫红色、有光泽、手感软。
2）伪劣的铜芯线铜芯为紫黑色、偏黄或偏白，杂质多，机械强度差，韧性不佳，稍用力即会折断。
3）接线要求：必须使用三芯屏蔽线，屏蔽层必须接地，接线必须牢固，屏蔽层须用电源胶布包好，以防铜丝搭6、电源线、通讯线线管：在布电源线或通讯线时，为了保证线路不会在安装过程中损坏，通讯信号不受强电干
1）线管穿线要求：电源线和信号线不能穿在同一线管内，须有300mm以上的间隔分别单独穿管；线路从分线盒纹管做好保护，且塑
料波纹管与分线盒连接处需缠上黑胶布。
7、PVC冷凝水排水管：连接各室内机的排水口，及时排走室内机制冷运行时产生的冷凝水；冷凝水排水管必须冷凝水。
1）好：字迹清晰，全面，用手搓一下，应该不会被擦掉。
2) 好: 用火烧一下，不是烧不着，而是火源熄灭，它也就熄灭。
3）好：管径规则，厚度均匀，颜色不要偏黄。
4）安装要求：冷凝水管的吊架间距必须合理，且有1/100的坡度向管路排水口。
8、复合风管材料：用于内机出回风的风管制作，其具有风阻力小，保温效果好等特点，有效保证空调运行效果
1）根据厂家提供的材料密度表查看材料密度，确认质量好坏。
2）看表面光洁度，确认质量好坏。
3）敲击复合材料，确认质量好坏，敲起来声音比较悦耳，正如选瓷砖一个道理。
4）安装要求：风管与内机连接时，应做帆布软接，减少震动噪音；风管吊架应布置合理，保证风管吊装牢固；
9、吊杆、卡箍组件：用于固定冷媒管路和排水管路，吊杆、卡箍组合使用，根据管路材料及管径确定吊杆间距
1）安装要求：在管路的转弯处、分歧管处，须做安装吊杆加固；根据管径情况选择合适的间距做吊杆加固。
同保温棉，导致滴水。
10、室外机减振垫：垫于室外机的机脚底部，有效减轻外机振动及噪音。
提升空调的使用舒适性。
1）减震垫的厚度不小于50px，且应均匀、不易变形和开裂。
2）减震垫的抗压强度应能承受室外机重量，且垫上外机后不易变形和开裂。
3）安装要求：减震垫应与室外机机脚一同固定，同时安装基础必须水平。
安装完成后，用力摆动室外机，确认11、铜管焊接要求：冷媒管路在焊接时，务必在管内持续充入氮气，压力控制在0.2～0.3kgf/cm2左右，以保证
1）焊接要求：冷媒管焊接时，须持续充入氮气，气流大小应控制合适。
2）氮气充入软管插入铜管端口部位处必须要裹好，不能漏气。
3）氮气充入的路径要合理，必须是只有一个出口，且氮气必须要流过所在焊接的配管焊接点。
12、冷媒管路连接方式：两个等管径的冷媒管连接时，务必采用胀管连接，以保证焊接质量。
1）目的：胀管加工就是把管口扩大，将铜管插入，代替直通，可减少焊点。
保证冷媒管路焊接质量。
2）要点：胀管连接部位必须保持光滑平整；切管后清除管口内部毛刺。
3）操作方法：将胀管器胀头插入至管内进行扩管，在胀管完成后将铜管转一个小角度，修整胀管头留下直线痕
13、喇叭口：冷媒管与管接头连接时，冷媒管口必须用专业的扩口工具，以保证扩口的质量，防止接口泄漏。
1）用扩口器扩喇叭口，管口应平整无毛刺，喇叭口应无变形和裂纹。
2）与管接头连接时，先将喇叭口与管接头对接好，用手先拧紧后，再采用两个活动扳手同时操作加紧。
二、热水机安装材料及安装要求说明
1、PP-R热水管：用于热水机水路系统中热水的输送，其外表必须套上保温棉，厚度不得小于10mm，以防热水的
1）摸：好的PP-R管质感细腻、均匀。
2）闻：好的PP-R管无气味。
3）捏：PP-R管具有相当的硬度，随随便便可以捏成变形的管，肯定不是PP-R管。
4）砸：好的PP-R管，“回弹性”好，太容易砸碎自然不是好的PP-R管。
5）烧：点火一烧，原料中若混合了回收塑料或其他杂质会冒黑烟，会有刺鼻气味；好的材质燃烧后不仅不会冒黑2、热水机常用管件接头：用于连接各种规格的PP-R管和热水机管接头。
例：S20*20等径直通表示两端均可接20mm的PP-R管。
1)各管件连接样图
3、家用空气能热泵热水机常用安装附件：
