氮气管道施工方法

氮气吹扫管道的施工流程与注意事项嘿，大家好呀！今天咱来唠唠氮气吹扫管道这个事儿。

咱先说这施工流程哈，那就像是给管道来一场特别的“清洁大作战”！首先，你得像个指挥官一样，做好准备工作，把要吹扫的管道区域都给弄清楚，可别弄错了地儿，不然那不就白忙活啦。

然后呢，把那些个氮气瓶啊啥的都准备好，这可就像是给咱的“清洁大军”准备好弹药一样。

接着，就到了关键时刻啦！把氮气瓶和管道连接起来，就好像给管道接上了一条“能量输送管”。

然后，打开氮气瓶的阀门，氮气就“呼呼”地往管道里冲啦，就像是一群勇往直前的“清洁小战士”，把管道里的杂质啊、灰尘啊啥的都给赶出去。

在这个过程中，你还得时刻注意着，看看有没有啥不对劲的地方，可别让“小战士”们跑偏了或者闹脾气了。

时不时地检查一下管道，就像妈妈检查孩子作业一样认真。

说到注意事项，那可得好好说说。

就好比去打仗，咱不得知道些规矩和要点呀。

第一，可别小瞧了氮气，这玩意儿虽然没啥味道，但要是不小心吸多了，那可就得晕乎啦，所以咱得注意通风，别把自己给闷坏了。

第二，在连接氮气瓶和管道的时候，一定要弄结实了，可别弄个“松松垮垮”的连接，不然氮气跑出来可不听你的话。

第三，操作的时候一定要小心再小心，别毛手毛脚的，万一碰倒个啥东西，或者不小心弄出点意外来，那不就麻烦啦。

第四，吹扫完了之后，别着急把东西一扔就不管啦，还得好好检查检查管道，看看是不是真的干净啦，这就像是打仗结束后得检查战场一样。

总的来说呢，氮气吹扫管道这事儿，就像是一场小小的冒险。

只要咱按照流程来，注意那些个要点，就能顺利地完成任务，让管道变得干干净净的。

哈哈，大家可得记住这些经验哦，不然出了岔子可别怪我没提醒你们呀！好啦，今天就说到这里啦，下次有啥好玩的事儿再和大家分享。

氮气管道工程安装方案一、项目概况氮气管道工程是为了满足工业生产中对氮气需求的工程，通常用于生产领域、化工行业、医药行业、航空航天等领域。

氮气管道工程的安装旨在建立一个可靠的氮气供给系统，以确保生产过程中的氮气稳定、可靠的供应。

二、工程设计1.氮气供应需求分析首先需要对生产流程中氮气的需求进行详细的分析和评估，包括氮气的用量、纯度要求、压力要求等。

通过分析得出氮气管道工程所需要达到的技术指标，为后续的方案设计提供依据。

2.管道布局设计根据氮气的使用位置和用量，设计合理的管道布局方案，确保氮气能够及时、稳定地输送到需要的地方。

同时需要考虑管道布局的安全性和维护便利性，以及减少管道的阻力和压降，提高输送效率。

3.管道材料及设备选型根据氮气的使用环境和要求，选用合适的管道材料和设备。

通常氮气管道选用不锈钢、碳钢或铝合金等材料，设备主要包括氮气发生器、压缩机、过滤器、干燥器、阀门等。

4.安全防护设计在氮气管道工程设计中，需要优先考虑工艺安全和设备安全。

设计应当符合相关安全法规和标准，设置安全阀、爆破片、泄漏报警器等设备，确保氮气管道系统的安全稳定运行。

5.管道维护保养设计设计合理的管道布局和设备布置，减少维护保养的难度，确保管道系统能够方便地进行维修和保养。

同时设计相应的检测系统和自动控制系统，提高管道运行的可靠性和稳定性。

6. 管道工程自动控制设计在氮气管道工程设计中，应充分考虑自动控制技术的应用，设计相应的自动化控制系统，实现氮气的自动化供给和控制。

自动化控制系统能够提高管道运行的精度和稳定性，减少人为操作对氮气质量的影响。

三、施工准备1.物资采购准备根据工程设计需求，采购所需的管道材料、设备和配件，并保证物资的质量符合设计要求。

2.施工方案和施工技术准备编制详细的施工方案和施工技术，确定施工的流程和步骤，以及相应的施工参数和施工计划。

3.现场施工准备对施工现场进行准备工作，包括清理现场、搭建施工设施、搬运设备和物资等。

氮气管道试压及吹扫施工方案在氮气管道施工中，试压及吹扫是至关重要的步骤，其质量直接影响着管道的安全运行。

本文将介绍氮气管道试压及吹扫的施工方案，旨在保障施工质量，确保管道运行的安全稳定。

一、试压工作流程1. 管道准备阶段在进行试压前，需对氮气管道进行准备工作，包括清洗管道、连接试压设备、关闭相关阀门等。

2. 设定试压参数根据设计要求，设定试压参数，包括试压压力、试压时间等，确保试压过程安全可控。

3. 进行试压操作按照设定的参数进行试压操作，密切监控试压过程，一旦发现异常情况及时处理，确保试压效果符合要求。

4. 试压结束及记录试压结束后，及时排空管道内氮气，并记录试压结果，包括试压压力、试压时间等信息。

二、吹扫工作流程1. 压力减至零在试压完成后，将管道内压力完全释放至零，确保管道内不再存在试压压力。

2. 连接吹扫设备连接吹扫设备，并调整吹扫参数，包括吹扫氮气流量、吹扫时间等。

3. 进行吹扫操作按照设定的吹扫参数进行吹扫操作，确保管道内部清洁干净，无残留物质。

4. 结束吹扫及验收吹扫完成后，对管道进行验收，确保管道内部符合清洁要求，可以进入下一阶段施工。

三、施工安全注意事项1. 操作人员需严格遵守操作规程，做好个人防护措施。

2. 在试压及吹扫过程中，需定期检查设备及管道状态，确保施工安全。

3. 如发现异常情况，应立即停止施工，并及时报告相关部门。

结语氮气管道试压及吹扫是施工过程中关键的环节，合理执行施工方案，严格遵守操作规程，是确保管道安全运行的重要保障。

希望本文介绍的方案能够对氮气管道试压及吹扫工作提供参考，确保施工质量和安全。

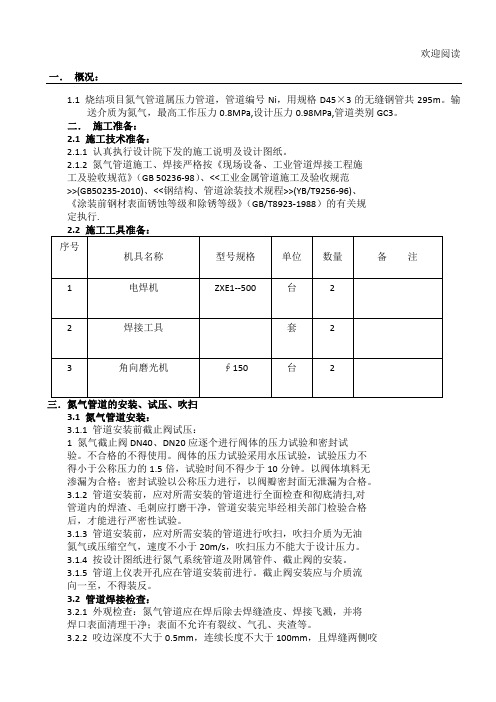

欢迎阅读一．概况：1.1 烧结项目氮气管道属压力管道，管道编号Ni，用规格D45×3的无缝钢管共295m。

输送介质为氮气，最高工作压力0.8MPa,设计压力0.98MPa,管道类别GC3。

二．施工准备：2.1 施工技术准备：2.1.1 认真执行设计院下发的施工说明及设计图纸。

2.1.2 氮气管道施工、焊接严格按《现场设备、工业管道焊接工程施工及验收规范》（GB 50236-98）、<<工业金属管道施工及验收规范后，才能进行严密性试验。

3.1.3 管道安装前，应对所需安装的管道进行吹扫，吹扫介质为无油氮气或压缩空气，速度不小于20m/s，吹扫压力不能大于设计压力。

3.1.4 按设计图纸进行氮气系统管道及附属管件、截止阀的安装。

3.1.5 管道上仪表开孔应在管道安装前进行。

截止阀安装应与介质流向一至，不得装反。

3.2 管道焊接检查：3.2.1 外观检查：氮气管道应在焊后除去焊缝渣皮、焊接飞溅，并将焊口表面清理干净；表面不允许有裂纹、气孔、夹渣等。

3.2.2 咬边深度不大于0.5mm，连续长度不大于100mm，且焊缝两侧咬边总长不大于10%焊缝全长。

3.3 管道试压：3.3.1 管道试压拟采用气压试验。

气源采用无油无水压缩空气或纯净氮气进行试压。

验压力为1.5MPa,严密性试验压力为0.98MPa。

3.3.4 试压时应逐步缓慢增加压力，当压力升至试验压力的50％时，如未发现异状或泄漏，继续按试验压力的10％逐级升压，每级稳压3 分钟，直到试验压力，稳压10分钟，再将压力降至设计压力，停压时间根据查漏需要而定，以压力不降低,检验不泄漏为合格。

3.3.5 泄漏试验应在试验压力合格后进行。

试验介质为不含油的干燥3.4M间8四.5.15.25.35.45.5 实行安全互保制，责任到人，并经常检查落实情况。

5.6 施工现场应设置必要的安全防护设施，夜间照明必须充足。

5.7 施工用电，必须有专人负责，建立巡检制，发现问题及时解决，用电设备不得带病使用。

氮气管道施工方案1. 引言氮气管道是一种常见的输送氮气的管道系统，广泛应用于工业生产和实验室等领域。

本文档将详细介绍氮气管道的施工方案，包括设计要求、施工流程和安全措施。

2. 设计要求在进行氮气管道的施工前，需要明确以下设计要求：•管道材料：氮气管道通常采用不锈钢或铜材料，具有优良的耐腐蚀性和密封性。

•管道直径：根据氮气流量和压力要求确定合适的管道直径，以确保流体输送的稳定性。

•管道布局：在设计氮气管道布局时，需考虑到输送路径的最短距离、阻力降低、以及便于维修和检修。

•安全阀：为防止氮气管道因超压而破裂，必须安装适当的安全阀，以保证安全运行。

•泄漏检测：为避免氮气泄漏造成安全事故，应在管道系统中设置泄漏检测设备。

3. 施工流程氮气管道的施工流程一般包括以下几个步骤：3.1 材料准备•确定所需的管道材料和配件，包括管道、弯头、法兰、密封垫片等。

•进行材料清点和质量检查，确保材料符合设计要求。

3.2 管道安装•根据设计要求，进行管道的切割、弯曲和连接。

•使用合适的工具和技术进行焊接、焊接后的打磨和密封处理。

•安装法兰和密封垫片，确保连接处的密封性。

3.3 管道支架安装•根据管道布局设计，安装管道支架和支架固定件。

•确保管道支架牢固可靠，并符合设计要求。

3.4 泄漏检测•安装泄漏检测设备，用于监测管道系统是否存在泄漏。

•进行泄漏试验，确保管道系统的密封性。

3.5 安全措施•进行安全阀的安装和调试，确保管道系统可以正常工作并防止超压情况发生。

•提供明确的安全标识和操作说明，以确保使用人员的安全。

4. 安全措施在氮气管道的施工过程中，需要注意以下安全措施：•施工人员必须穿戴个人防护设备，如防护眼镜、手套和防护服等。

•施工现场应进行适当的通风，以避免氮气积聚导致安全风险。

•管道安装前必须进行泄漏试验，确保无泄漏情况下方可正常使用。

•进行高压氮气管道的施工时，应遵守相关国家和地方的安全规定和标准，确保施工安全。

氮气管道安装施工组织设计及施工方案一、前言氮气是一种重要的工业气体，在各行业的生产中扮演着至关重要的角色。

氮气管道的安装施工是保障氮气供应质量和稳定性的关键环节。

本文将针对氮气管道安装施工过程中的组织设计和具体施工方案进行详细阐述，旨在确保氮气管道的安全运行和高效利用。

二、组织设计1.人员组织–项目经理：负责全面协调和监督氮气管道安装项目的实施情况，确保施工进度和质量达到预期目标。

–技术主管：负责管道设计的评审和修改，提供技术指导和支持。

–安全员：负责安全管理工作，监督现场施工安全。

–现场施工人员：从事具体的氮气管道安装工作，需持有相关资质证书。

2.设备准备–确保现场所需的各类管道安装工具、设备齐全，包括管道切割机、焊接设备、检测仪器等。

3.材料准备–确保氮气管道安装所需的各类管材、接头等材料按需准备，同时要求质量符合要求。

三、施工方案1.管道路线规划–根据氮气管道安装的实际要求和现场情况，合理规划管道的布置路线，避免与其他设施冲突。

2.管道安装–进行管道的切割、连接、焊接等工艺操作，确保焊接质量符合标准要求，避免气体泄漏。

3.检测验收–完成管道安装后，进行压力测试和泄漏检测，确保管道安全可靠。

4.文件整理–对氮气管道安装的整个过程进行记录和整理，包括设计图纸、施工日志、检测报告等资料，便于日后的维护管理。

四、总结氮气管道安装施工是一项复杂的工程，需要全面的组织设计和严谨的施工方案来保障工程的顺利进行和质量达标。

只有在严格按照组织设计和施工方案操作的前提下，才能确保氮气管道的安全运行和高效利用，为生产工艺提供可靠的保障。

氮气管道试压及吹扫施工方案(精)一、施工方案概述1.1 方案目的本方案旨在规范氮气管道试压及吹扫施工流程，确保施工过程安全可靠，有效防止施工中可能出现的问题和风险。

1.2 适用范围本方案适用于氮气管道的试压及吹扫工程，包括施工前准备、试压操作、吹扫工作和施工后工序。

二、施工准备2.1 材料准备•氮气试压设备•手动泵•管道连接件•工作手套•安全帽等个人防护用品2.2 施工人员•项目负责人•试压操作人员•监控人员•防护人员2.3 施工环境•确保施工场地通风良好•消防器材应配备齐全•禁止吸烟等火源三、施工流程3.1 施工前准备工作1.确认试压位置及连接方式2.严格按照安全操作规程进行，保证施工人员安全3.确认氮气管道的密闭性能3.2 氮气管道试压操作1.根据管道规格确定试压压力2.使用试压设备对管道进行试压，确保试压压力符合设计要求3.监控试压过程，及时处理异常情况3.3 吹扫处理1.试压合格后，进行管道吹扫处理，清除管道内杂物和水汽2.吹扫过程中需要注意防止管道爆炸的风险3.确认吹扫结束，进行下一步施工四、施工结束及验收4.1 施工结束1.完成试压及吹扫工作后，关闭设备，清理现场2.检查管道连接是否牢固，防止漏气4.2 施工验收1.进行三无检查，确认管道安全无漏气2.测试管道流畅性，确保管道畅通无阻五、安全注意事项1.施工过程中严格遵守安全操作规程，禁止私自更改试压压力2.施工人员应佩戴适当的个人防护装备，确保安全3.在施工过程中发现异常情况及时停止施工，进行检查处理六、施工中的常见问题及应对措施1.漏气问题：及时检测漏气源并进行修复2.管道堵塞：采用适当工具进行清理3.施工设备故障：停止施工并寻求维修解决七、总结本文档详细介绍了氮气管道试压及吹扫施工方案，明确了施工流程、注意事项和常见问题的处理方法。

施工人员在实际作业中应严格按照本方案要求进行操作，确保施工过程安全顺利进行，达到预期效果。

氮气管道施工方法氮气管道的施工方法涉及到管道的设计、材料选择、安装和测试等多个环节。

正确的施工方法能够确保氮气管道的安全运行，减少事故发生的风险。

本文将介绍氮气管道的施工方法，包括管道材料的选择、安装步骤和测试要求。

一、管道材料的选择氮气管道的材料选择要符合相关的标准和规范，确保其具有良好的耐腐蚀性和耐压性能。

通常情况下，氮气管道所选用的材料主要包括不锈钢、碳钢和钢塑复合管等。

不锈钢具有良好的耐腐蚀性和耐高温性能，可适应氮气管道的运行要求。

碳钢具有较高的强度和刚性，适用于一般的氮气管道。

钢塑复合管具有良好的耐腐蚀性和耐压性能，同时也具备良好的可焊性和低温脆性等特点，适用于氮气管道的特殊要求。

二、安装步骤1. 管道设计：在进行氮气管道施工之前，需要对管道进行合理的设计。

设计要考虑氮气管道的使用需求、输送介质的性质等因素，并确保管道的布置合理。

2. 材料准备：根据设计图纸，准备好需要使用的管道材料。

在准备过程中，要进行材料检查，确保管道材料的质量符合要求。

3. 管道安装：根据设计要求，进行管道的安装工作。

安装过程中需要注意以下几点：- 管道焊接：对于焊接连接的管道，要进行焊接工艺控制，确保焊缝的质量。

焊接完成后，还需进行焊缝的无损检测，确保其质量合格。

- 支承和固定：安装管道时要注意对氮气管道的支承和固定，以确保其不会产生过大的振动和应力。

- 泄漏检测：安装完成后，进行管道的泄漏检测。

可使用肥皂水或气体检漏剂等方法，来检测管道是否存在泄漏。

三、测试要求在氮气管道施工完成后，需要进行相应的测试，以确保管道的安全性和功能性。

1. 强度测试：对于管道的强度，可通过进行压力测试来评估。

测试时需要增加氮气压力，并保持一定时间，观察是否出现管道变形、泄漏等情况。

2. 泄漏测试：对氮气管道进行泄漏测试，要求使用专业的泄漏检测设备进行检测，以确保管道在使用过程中不会发生泄漏情况。

3. 耐久性测试：为了评估氮气管道的耐久性，可以进行模拟使用条件下的振动测试和温度变化测试等。

氮气管道对接施工方案图概述本文档描述了氮气管道对接施工的方案图。

为了保证氮气管道的安全和高效对接，施工人员需要按照该方案图进行操作。

施工设备和工具在进行氮气管道对接施工之前，需要准备以下设备和工具：•氮气管道配件（如接头、弯头等）•管道焊接设备（如焊接机、气瓶等）•工程车辆（如吊车、叉车等）•个人防护装备（如手套、安全帽、护目镜等）•测量工具（如测量尺、水平仪等）施工步骤步骤1：准备工作在进行氮气管道对接施工之前，需要进行以下准备工作：1.确保施工区域清洁，排除可能存在的障碍物和危险品。

2.检查氮气管道和配件的质量和完整性，确保无损坏或漏气现象。

3.验收施工设备和工具，并进行必要的维护和保养。

步骤2：测量和标记在进行氮气管道对接之前，需要进行测量和标记，以确定管道的安装位置和连接方式。

具体步骤如下：1.使用测量工具测量管道的长度、直径和角度，并记录下来。

2.根据测量结果，在施工区域地面进行标记，标示出管道的安装位置和连接点。

步骤3：安装和固定管道在测量和标记完成后，需要进行管道的安装和固定工作。

具体步骤如下：1.根据标记，在地面上挖掘适当的沟槽，用于安装管道。

2.将管道放入沟槽中，并根据需要进行切割和连接。

3.使用合适的管道连接件将管道连接起来，确保连接紧密和密封。

4.使用管道支架或固定夹将管道固定在地面或墙壁上，确保稳定和安全。

步骤4：管道焊接在管道安装和固定完成后，需要进行管道的焊接工作。

具体步骤如下：1.清洁管道连接部位，确保无杂质和污垢。

2.根据焊接要求和管道材质选择合适的焊接方法。

3.使用焊接机进行管道的焊接，确保焊接质量和连接强度。

步骤5：测试和调试在管道焊接完成后，需要进行测试和调试工作，以确保管道的正常运行。

具体步骤如下：1.使用气压测试仪或其他适当的设备对管道进行漏气测试，检查管道连接是否密封。

2.使用气体流量计等设备对管道进行气体流量测试，检查管道流量是否正常。

3.根据测试结果进行必要的调整和修复，直到管道达到设计要求。

氮气管道安装施工方案2010-09-19 08:56:49| 分类：默认分类阅读387 评论0 字号：大中小订阅氮气管道安装施工方案1. 工程内容1.1管道DN125 L＝5.5M 设计压力PN＝1.0 MPa 介质：氮气按装.1.2管道DN80 L＝103M 设计压力PN＝0.4 MPa 介质：氮气按装1.3管道DN50 L＝135M 设计压力PN＝0.6 MPa 介质：氮气按装2. 编制依据2.1《工业金属管道工程施工及验收规范》（GB50235-97）2.2《现场设备、工业管道焊接工程施工及验收规范》（GBJ50236-98）2.3. 《石油化工有毒、可燃介质管道工程施工及验收规范》（SHJ3501-2002）2.4《施工现场临时用电安全技术规范》（JGJ46－2005）。

3管道安装程序4.安装前的准备工作4.1、研悉施工图纸，确定待安装管道的管号、规格、材质、走向及起止。

4.2、确定管路附件，如三通、弯头、阀门，有无节流装置、在线检测与控制元件，是否在地面预制时焊接等应首先掌握。

4.3、确定该管段与其他管段及现场实际有无矛盾等（如有，则应即时通知建设单位现场工程师，以便尽快落实更改方案）5.管段预制与加工5.1、管道预制可已确定管道空视图进行。

5.2、管道预制应遵从下列规定。

5.2.1.管道切断前应移植原有标志。

5.2.2为了保证工程施工的质量和便于安装，应合理选定封闭管段与自由管段，且管段加工端面误差控制图应按下图所示标准执行。

5.2.3.自由管段应按管道单线图规定的长度加工，封闭管段应留有适当的裕量，按现场安装实测的长度加工，以保证现场安装工作的顺利进行。

5.2.4.坡口加工与清理5.2.4.1.为了坡口成型更加规范，坡口加工宜采用机械加工法进行，例如，电动坡口机匀速切割；当采用氧气－乙炔焰切割时，切口表面应平整，无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化皮、铁屑等杂物。

5.2.4.2.坡口组对前，应按下表对坡口进行清理。
