医院电气设计中的细节探讨

关于医院建筑电气设计的难点分析摘要：医院建筑电气设计越来越受到重视，但因医院建筑的复杂和特殊性，其一直是国内电气设计行业中相对薄弱的一个领域。

本文结合工程实践，总结了一些医院电气设计的难点和相关要点，主要涉及负荷分级及估算、供电电源、照明设计、接地与等电位联结、火灾自动报警系统等几个方面。

关键词：负荷分级供电电源照明设计等电位联结火灾自动报警引言医院建筑电气设计一直是国内电气设计行业中相对薄弱的一个领域。

医院建筑由于其医疗科目繁多、使用对象特殊、设备多而分散、工艺及功能复杂、电气系统种类多、对供电可靠性及安全防护要求高，其作为民用建筑中的一个重要分支已经受到越来越多的建筑设计人员的重视，但其电气设计依然存在诸多难点。

本文从近期设计的一些三甲医院中，总结出对医院电气设计中的一些难点和相关要点。

1 负荷分级及估算电气设计的第一步就是要明确所有设备的负荷等级，再根据负荷分级确定相应的供电方案。

依据IEC提供的相关标准，医院的医疗场所按与人身生命安全相关程度，以及医用电气设备与人体接触的程度可划分为0类、1类和2类，同时，医疗场所对自动恢复供电的时间要求也与场所的类别紧密相关。

所以，负荷分级时，除应按照《民用建筑电气设计规范》执行，还应参照医疗场所类别和允许间断供电时间的分级情况，并结合医院的等级来明确医院内所有设备的负荷级别及相应的供电要求。

具体而言，对于二级及以上医院，建议与手术、抢救有关的设备用电皆按一级负荷中特别重要负荷供电，如重要手术室、重症监护室等涉及患者生命安全的设备及照明用电；建议与重要检查、治疗相关的场所的照明用电，医疗区走道照明的用电，培养箱、冰箱和恒温箱的用电，洁净区的空调系统用电等为一级负荷；普通手术室的空调用电，一般诊断用CT和X光机的用电，客梯用电，高级病房及肢体伤残康复病房的照明用电均为二级负荷。

一、二级以外的负荷划为三级负荷。

当然，一些特殊的场所和设备，设计时最好事先和医院建设方沟通好再定较为妥当。

医疗建筑电气设计常见问题探讨医疗建筑电气设计常见问题探讨随着医疗技术的发展和人们健康意识的增强，医院作为重要的医疗机构，也面临着电气设计上的诸多问题。

本文将探讨医疗建筑电气设计中的常见问题，并提出相应的解决方案。

1.电源负载平衡问题在医疗建筑的电气设计中，一个显著的问题是如何平衡电源负载，确保设备能够正常运行。

实际上这是与用电量直接相关的。

在一些医疗设施，诸如磁共振、CT等高耗能设备一旦同时使用，将会对电力系统造成沉重的负担，造成电网不稳定，甚至超载而导致电力突然中断。

因此，应加强对医院的负载预测和用电计划的制定，将重负载设备的使用时间错开，避免超载现象的发生，确保电力系统能够运行稳定。

2.设备密集区域限电问题医疗设备经常是计算机的、数字的，比较敏感，需要稳定的电力供应，然而在医院电力设计中，同一区域可能会安装大量用电较大的设备，如果不能保证稳定地供电，会影响到整个医院的正常运行。

解决该问题的方法是建立过载电路保护措施：当该区域用电量超过预定值时，必须切断电源，以免发生过载情况。

3.地线安全问题地线的安全性对于电气设备使用的可靠性影响很大。

在医疗设备的使用中，应尽可能将所有的设备接地，并要求用电器的外壳、机箱等导电部件必须接地。

同时，在电气设计中，应保证所有地线有充足的安全距离，充分考虑设备的使用情况，避免地线间的干扰，同时确保地线的安全有效，从而保证整个医疗设施的安全性。

4.电路保护和安全措施在医院电气设计中，电路保护和安全措施是非常重要的一部分。

电路保护通过加装具有过载保护、短路保护等功能的断路器，保证医疗设备的安全及稳定供电。

而安全措施则涵盖了医疗设备的绝缘性能、接地等，这些措施都是保证医疗设备电气安全运行的必要条件。

综上所述，医疗建筑电气设计常见问题主要涉及到电源负载平衡、设备密集区域限电、地线安全等方面。

为了解决这些问题，需要建立科学的用电计划、预测用电量和避免设备的同时使用、安装具有过载保护和短路保护功能的断路器等措施。

医院病房楼的电气设计例析1建筑概况本工程为某医院综合病房楼，建筑面积116877平方米，建筑高度：高度90米，建筑层数：地上二十一层，地下二层。

地下二层为热交换站、消防水泵房，地下一层为变配电室、柴油发电机房，首层为消防控制室，二层为儿科，三层为产科，四层至六层为手术部，七层为ICU，八层为CCU，九层至十九层为病房，二十层至二十一为活动室和研究中心。

该工程为一类高层民用建筑，地下耐火等级为一级，结构形式为现浇钢筋混凝土框架剪力墙结构。

该医院为三级甲等医院。

2负荷等级及供电电源与电压2.1负荷等级a.一级负荷包括：火灾报警及联动控制设备、消防泵、消防电梯、消防电梯污水泵、排烟风机、加压送风机、安防系统、应急照明，手术部、病理切片分析、ICU、CCU、血库、百级洁净度手术室空调系统用电、真空泵、压缩机、生活水泵、重要的计算机系统等。

其中重要手术室、ICU等涉及患者生命的设备及照明用电为一级负荷中的重要负荷。

b.二级负荷：其它手术室空调系统用电、普通电梯以及本楼污水泵。

c.三级负荷：其它负荷和一般照明。

2.2供电电源及电压从市政供电部门引入4路10kv高压电源，作为正常工作电源，每两路电源为一组，两路电源同时供电，互为备用，形成两组高压系统，每路电源均能带所在组100﹪的一、二级负荷。

高压电压为10kv，低压动力设备及照明电压为220/380v。

本工程10kV变电所，设在地下一层，东侧是柴油发电机房，变电所高低压进出线电缆均下进下出。

10kV变电所内设4*1600（kVA）干式变压器；4台变压器分别为两组低压系统供电，两组低压系统均为单母线分段系统。

继电保护设置：高压起隔离作用，三相定时限过流保护，电流速断保护，零序电压检测均上传到院区10kV总配电所，变压器高温报警发信号和超高温跳闸保护在本地实现。

变电所低压220/380V母线分段运行，两段低压母线之间设联络开关.进线开关失电采用自动分励脱扣方式，母联开关设BZT及手动控制，可自动复归且倒闸瞬时断电.母联开关自投时有0～4S延时，当低压侧主开关因过载及短路跳闸时，不能自动关合母联开关.进线和母联开关手动合闸时设电气联锁，三个开关不能同时合闸。

某三甲综合医院电气设计某三甲综合医院电气设计近年来，随着医疗技术的不断进步，医院日益注重安全可靠的供电保障。

因此，本文旨在对某三甲综合医院的电气设计进行探讨，分析现状，并提出改进建议。

首先，我们需要了解该医院的电气设计状况。

经过调研，该医院的电气设计整体上还算合理，各用电区域划分明确、用电负荷均衡。

但是，仍存在一些问题：一是电缆走线不整齐，存在交叉等情况。

这给定位故障带来了困难，也增加了电路故障的风险；二是部分线路连接方式不可靠，容易松动甚至引发火灾等事故；三是部分大功率负载存在单独开关电源的现象，容易引起电网电压波动，可能对其他重要设备带来影响。

针对这些问题，为了保障医院的应急抢救和安全供电，我们提出以下改进建议：一是对电缆走线进行规范化管理，实行非交叉、先进先出、分类放置；二是加强线路的连接安全性，采用接线端子盒、卡扣等连接方式，在整体配电箱和开关柜中统一布线；三是合理安装无功补偿装置，缩小医院内与外部电网的功率差距，给整个系统提供稳定的电压和电流。

此外，在日常维护中，我们还需要关注以下几个方面：一是经常进行设备巡检、清洁、保养，及时排除隐患；二是对电气设备运行参数进行全面跟踪，确保设备的稳定运行；三是对发生故障时进行及时修复，保证医疗工作的正常进行。

本文就某三甲综合医院电气设计的现状和改进建议进行了探讨。

相信随着技术的进步和建议的实施，将会给医院的供电保障和医疗工作的安全性提供更完善的保障。

针对电缆走线的规范化管理，我们建议采用非交叉、先进先出、分类放置的方式。

这种方式能够有效防止多条电缆的交叉和错绕，提高电缆定位和检修的准确性和效率。

同时，根据电缆走线的长度、环境等条件，选择合适的接头、支吊架、保护管和标识方法，保证电缆走线的安全性和可靠性。

另外，要加强对电缆走线的维护管理，定期进行清洁、检查、测试等工作，及时发现问题并解决。

对于线路连接的问题，我们建议采用接线端子盒、卡扣等连接方式。

这种连接方式相对于普通的插头插座连接更加安全可靠，能够避免插拔不牢、松动、导致火灾等问题。

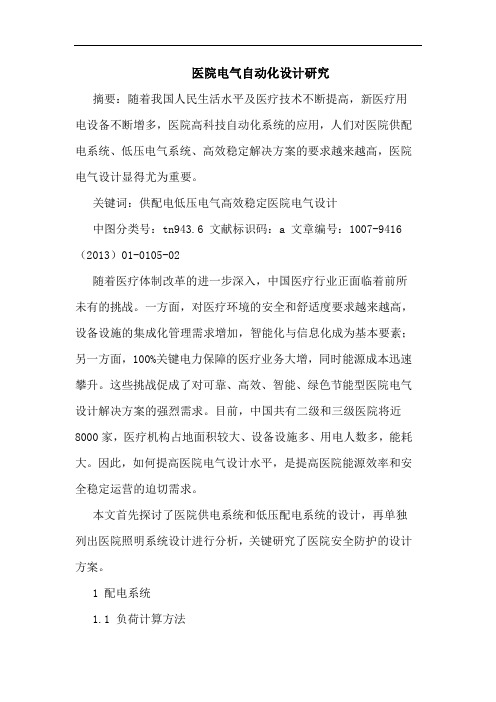

医院电气自动化设计研究摘要：随着我国人民生活水平及医疗技术不断提高，新医疗用电设备不断增多，医院高科技自动化系统的应用，人们对医院供配电系统、低压电气系统、高效稳定解决方案的要求越来越高，医院电气设计显得尤为重要。

关键词：供配电低压电气高效稳定医院电气设计中图分类号：tn943.6 文献标识码：a 文章编号：1007-9416（2013）01-0105-02随着医疗体制改革的进一步深入，中国医疗行业正面临着前所未有的挑战。

一方面，对医疗环境的安全和舒适度要求越来越高，设备设施的集成化管理需求增加，智能化与信息化成为基本要素；另一方面，100%关键电力保障的医疗业务大增，同时能源成本迅速攀升。

这些挑战促成了对可靠、高效、智能、绿色节能型医院电气设计解决方案的强烈需求。

目前，中国共有二级和三级医院将近8000家，医疗机构占地面积较大、设备设施多、用电人数多，能耗大。

因此，如何提高医院电气设计水平，是提高医院能源效率和安全稳定运营的迫切需求。

本文首先探讨了医院供电系统和低压配电系统的设计，再单独列出医院照明系统设计进行分析，关键研究了医院安全防护的设计方案。

1 配电系统1.1 负荷计算方法目前我国医院医疗设备占据的用电负荷还是占少数，主要还是由于我国医疗设备技术水平相对落后。

我国医疗设备用电占总体用电量小于28%，医院变压器总容量远小于某些发达国家。

80年代日本医院变压器安装容量为250～300，其中医疗设备用电占49%。

根据目前医院的运行情况看，白天电高峰时空调等用照明需求较小，全日制门诊医疗面积较小。

相反，护理单元所占面积比例较大，用电量较低。

所以，医院不同于一般功能性民用建筑，总体照明的标准要低于写字楼、商业楼标准，其用电设备相对较多，但医疗用电负荷较少，且大型设备的需要系数较低。

1.2 负荷类型与性质医院供电系统的设计应参考国际iec相关标准，并遵循国内供电规范进行的。

医院存在很多一级、二级用电负荷，一旦断电会对医务工作造成极大影响，甚至会造成医疗事故，因此医院对电源的可靠性要求很高。

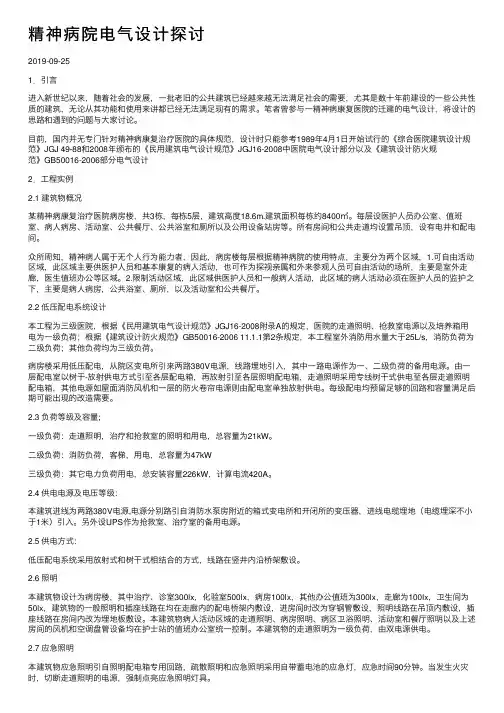

精神病院电⽓设计探讨2019-09-251．引⾔进⼊新世纪以来，随着社会的发展，⼀批⽼旧的公共建筑已经越来越⽆法满⾜社会的需要，尤其是数⼗年前建设的⼀些公共性质的建筑，⽆论从其功能和使⽤来讲都已经⽆法满⾜现有的需求。

笔者曾参与⼀精神病康复医院的迁建的电⽓设计，将设计的思路和遇到的问题与⼤家讨论。

⽬前，国内并⽆专门针对精神病康复治疗医院的具体规范，设计时只能参考1989年4⽉1⽇开始试⾏的《综合医院建筑设计规范》JGJ 49-88和2008年颁布的《民⽤建筑电⽓设计规范》JGJ16-2008中医院电⽓设计部分以及《建筑设计防⽕规范》GB50016-2006部分电⽓设计2．⼯程实例2.1 建筑物概况某精神病康复治疗医院病房楼，共3栋，每栋5层，建筑⾼度18.6m.建筑⾯积每栋约8400㎡。

每层设医护⼈员办公室、值班室、病⼈病房、活动室、公共餐厅、公共浴室和厕所以及公⽤设备站房等。

所有房间和公共⾛道均设置吊顶，设有电井和配电间。

众所周知，精神病⼈属于⽆个⼈⾏为能⼒者，因此，病房楼每层根据精神病院的使⽤特点，主要分为两个区域，1.可⾃由活动区域，此区域主要供医护⼈员和基本康复的病⼈活动，也可作为探视亲属和外来参观⼈员可⾃由活动的场所，主要是室外⾛廊，医⽣值班办公等区域。

2.限制活动区域，此区域供医护⼈员和⼀般病⼈活动，此区域的病⼈活动必须在医护⼈员的监护之下，主要是病⼈病房，公共浴室、厕所，以及活动室和公共餐厅。

2.2 低压配电系统设计本⼯程为三级医院，根据《民⽤建筑电⽓设计规范》JGJ16-2008附录A的规定，医院的⾛道照明、抢救室电源以及培养箱⽤电为⼀级负荷；根据《建筑设计防⽕规范》GB50016-2006 11.1.1第2条规定，本⼯程室外消防⽤⽔量⼤于25L/s，消防负荷为⼆级负荷；其他负荷均为三级负荷。

病房楼采⽤低压配电，从院区变电所引来两路380V电源，线路埋地引⼊，其中⼀路电源作为⼀、⼆级负荷的备⽤电源。

医院电气工程设计的几点体会摘要：随着我国人民物质生活水平的不断提高，人们对自身健康的要求越来越高，近年来，现代医疗建筑逐渐增多，特别是在城市内，为了充分利用有限的土地资源，高层医疗建筑越来越多。

笔者结合医疗建筑电气设计的特殊性，总结出了几点体会和看法，供同行们参考，不正之处，请批评指正。

关键词：医疗建筑；电气设计；负荷等级；配电系统医院是一个为病人服务的机构，医院建筑不同于一般的公共建筑，对医院电气设计而言，使用对象特殊、功能复杂、设备多而分散、工艺及安全防护要求高、电气系统种类多、对供电的可靠性要求高，一直是设计中的一个难点。

本人根据近一时期自身设计实践（某医院住院大楼，医院综合楼），同时吸取其他设计人员的设计理念，结合国家相关规范要求，整理出对医院进行电气设计的几点方法。

一、医院的分类及规模根据我国医院建设的规划，综合医院按床位可分为 300、400、500、600、 800 及1000床。

按照医院等级可分为三、二、一级医院，目前经常涉及的一般为二级以上的医院。

在这些范围内的医院就用电负荷而言，有一类负荷，还有部分二类负荷及三类负荷。

医院按照功能划分，一般分为门诊部、医技部、护理部、行政部、后勤部等。

目前综合性医院的布局有分散式、集中式和半集中式。

目前建筑设计中考虑节能及使用便利，多采用半集中式。

医院的医疗场所分为：0 类医疗场所:不使用医疗电气设备的接触部件的医疗场所。

1 类医疗场所:医疗电气设备的接触部件需要与患者体表、体内（除2 类医疗场所所述部件以外）接触的医疗场所。

2 类医疗场所:医疗电气设备的接触部件需要与患者体内（主要指心脏或接近心脏部位）接触以及电源中断危及患者生命的医疗场所。

二、医院负荷分析1 医院的负荷分级、负荷性质及负荷类型医院供电系统应遵循国内供电规范，并参考国际 iec 相关标准进行设计。

医院的负荷等级是按医疗场所与人身生命安全的相关程度及医疗电气设备与人体的接触程度进行划分的，医疗场所自动恢复供电时间的要求也与场所类别密切相关。

浅谈关于医院建筑的电气设计摘要医院建筑是关系着人民健康发展的民用建筑，医院建筑电气的设计质量以及功能性往往会直接影响到建筑物投入使用后的整体质量。

为了规范医院建筑设计，满足医疗服务的功能要求，科学合理的电气设计是保证建筑安全、健康、经济、应用、节能环保的关键，从而提高建筑质量。

本文就结合某工程的实际情况,对医院建筑电气设计主要内容进行分析，并提出个人看法。

关键词：医院建筑；负荷等级；备用电源为贯彻执行国家技术经济政策，做到安全可靠、经济合理、节能环保、技术先进、维护管理方便，医院建筑电气设计应根据规范和业主需求，满足医院环境要求，保障医务人员和病人的安全，为医务人员和管理人员提供高效便捷的工作条件。

因此，有必要对医院建筑的电气设计进行分析，以发挥电气设计的正确价值。

项目概况：地下1层、地上11层的某新建医院大楼。

地下1层功能主要为车库（局部设有人防）、厨房及机电各设备用房，地上1~5层主要为CT室、手术室、抢救室、药房、办公室等医疗和办公场所，地上6~11层为病房层，总建筑面积约4.6万m 2，层高49.1米。

因此，医院建筑的等级归类为三级医院和一类高层建筑。

一、医院供电负荷分析1.医院供电方式医院建筑配电系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷如大型医疗设备、水泵房或较重要负荷如变配电室用电、手术室、重症监护室、消防控制室等采用放射式供电；对于一般负荷采用树干式与放射式相结合的供电方式。

照明、电力、大型诊疗设备，由不同的配电回路供电。

应急照明和消防设备供电回路单独设置，严禁非消防负荷接入。

照明、智能化、电梯动力、排污泵、其它水泵动力负荷、景观照明等，严格分回路供电。

末端配电中，照明、插座、空调室内机分别由不同的支路供电。

从用电角度出发，医院建筑的用电负荷要稍微大于普通民用建筑的用电需求，特别是特殊装修区域（如CT室、DR室等）的用电负荷更是远远超出常规用电。

特别注意的是，医院用电具有一些不确定性，需要根据医院的实际需求来对医疗机器进行选择，明确医院需要多大功率的医疗机器。

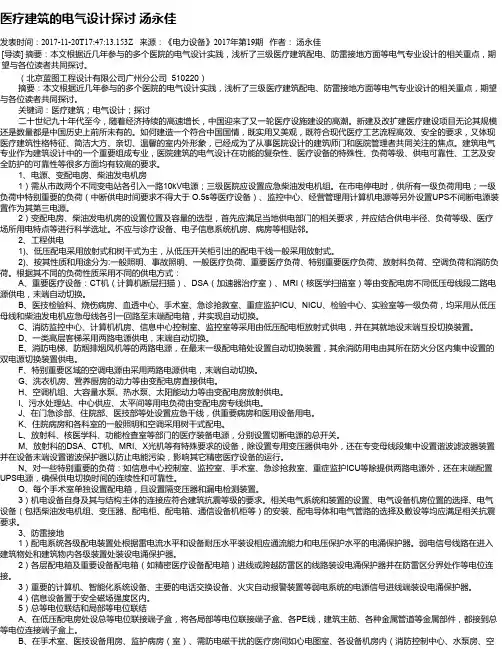

医疗建筑的电气设计探讨汤永佳发表时间：2017-11-20T17:47:13.153Z 来源：《电力设备》2017年第19期作者：汤永佳[导读] 摘要：本文根据近几年参与的多个医院的电气设计实践，浅析了三级医疗建筑配电、防雷接地方面等电气专业设计的相关重点，期望与各位读者共同探讨。

（北京蓝图工程设计有限公司广州分公司 510220）摘要：本文根据近几年参与的多个医院的电气设计实践，浅析了三级医疗建筑配电、防雷接地方面等电气专业设计的相关重点，期望与各位读者共同探讨。

关键词：医疗建筑；电气设计；探讨二十世纪九十年代至今，随着经济持续的高速增长，中国迎来了又一轮医疗设施建设的高潮。

新建及改扩建医疗建设项目无论其规模还是数量都是中国历史上前所未有的。

如何建造一个符合中国国情，既实用又美观，既符合现代医疗工艺流程高效、安全的要求，又体现医疗建筑性格特征、简洁大方、亲切、温馨的室内外形象，已经成为了从事医院设计的建筑师门和医院管理者共同关注的焦点。

建筑电气专业作为建筑设计中的一个重要组成专业，医院建筑的电气设计在功能的复杂性、医疗设备的特殊性、负荷等级、供电可靠性、工艺及安全防护的可靠性等很多方面均有较高的要求。

1、电源、变配电房、柴油发电机房1）需从市政两个不同变电站各引入一路10kV电源；三级医院应设置应急柴油发电机组。

在市电停电时，供所有一级负荷用电；一级负荷中特别重要的负荷（中断供电时间要求不得大于 O.5s等医疗设备）、监控中心、经营管理用计算机电源等另外设置UPS不间断电源装置作为其第三电源。

2）变配电房、柴油发电机房的设置位置及容量的选型，首先应满足当地供电部门的相关要求，并应结合供电半径、负荷等级、医疗场所用电特点等进行科学选址。

不应与诊疗设备、电子信息系统机房、病房等相贴邻。

2、工程供电1)、低压配电采用放射式和树干式为主，从低压开关柜引出的配电干线一般采用放射式。

2)、按其性质和用途分为:一般照明、事故照明、一般医疗负荷、重要医疗负荷、特别重要医疗负荷、放射科负荷、空调负荷和消防负荷。
