机械百科：石材雕刻机的设计原理

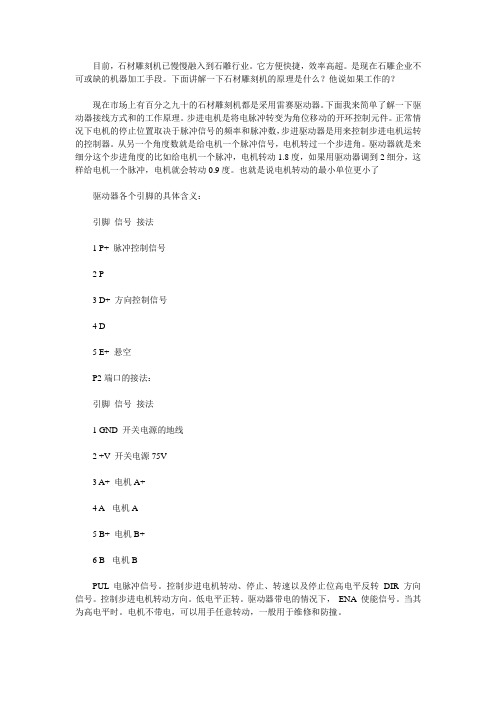

目前，石材雕刻机已慢慢融入到石雕行业。

它方便快捷，效率高超。

是现在石雕企业不可或缺的机器加工手段。

下面讲解一下石材雕刻机的原理是什么？他说如果工作的？
现在市场上有百分之九十的石材雕刻机都是采用雷赛驱动器。

下面我来简单了解一下驱动器接线方式和的工作原理。

步进电机是将电脉冲转变为角位移动的开环控制元件。

正常情况下电机的停止位置取决于脉冲信号的频率和脉冲数，步进驱动器是用来控制步进电机运转的控制器。

从另一个角度数就是给电机一个脉冲信号，电机转过一个步进角。

驱动器就是来细分这个步进角度的比如给电机一个脉冲，电机转动1.8度，如果用驱动器调到2细分，这样给电机一个脉冲，电机就会转动0.9度。

也就是说电机转动的最小单位更小了
驱动器各个引脚的具体含义：
引脚信号接法
1 P+ 脉冲控制信号
2 P-
3 D+ 方向控制信号
4 D-
5 E+ 悬空
P2端口的接法：
引脚信号接法
1 GND 开关电源的地线
2 +V 开关电源75V
3 A+ 电机A+
4 A- 电机A-
5 B+ 电机B+
6 B- 电机B-
PUL 电脉冲信号。

控制步进电机转动、停止、转速以及停止位高电平反转DIR 方向信号。

控制步进电机转动方向。

低电平正转。

驱动器带电的情况下，ENA使能信号。

当其为高电平时。

电机不带电，可以用手任意转动，一般用于维修和防撞。

石材雕刻机说明书济南中科数控设备有限公司一、石材雕刻机组成及工作原理石材雕刻机由计算机、雕刻机控制器、石材雕刻机主机三部分组成。

工作原理：是通过计算机内配置的专用雕刻软件进行设计和排版，并由计算机把设计与排版的信息自动传送至雕刻机控制器中，再由控制器把这些信息转化成能驱动步进电机或伺服电机的带有功率的信号(脉冲串)，控制雕刻机主机生成X,Y,Z三轴的雕刻走刀路基径。

同时，石材雕刻机上的高速旋转雕刻头，通过按加工材质配置的刀具，对固定于主机工作台上的加工材料进行切削，即可雕刻出在计算机中设计的各种平面或立体的浮雕图形及文字，实现雕刻自动化作业。

1）台式电脑2）雕刻机控制器 3）雕刻机主机二、石材雕刻机（ZK-1318）参数性能指标ZK-1318工作范围1300×1800×300mm机器外型尺寸2200*2600mmZ轴工作范围300mm加工材料尺寸300mm 可定制最高运动速度28000mm/min加工速度0-15000mm/min机械精度0.05mm适用软件文泰雕刻，TYPE3,ARTCAM功率（不含主轴）1000w工作电压380V/50Hz 可选220V/50Hz主轴功率 3.0KW/4.5KW/5.5KW主轴主轴转速0-24000rpm/min工作方式步进Steper指令HPGL.G code,u00,mmg,plt传动方式齿条床身重型床身横梁（龙门）厚壁钢板无缝焊接控制系统维宏控制系统控制柜独立配电控制柜三、石材雕刻机的主要配置组成1)传动方式：高精密斜齿条传动2）导轨：台湾进口直线CSK方轨3）主轴： 4.5kw水冷主轴江苏常州前程380V3)步进电机：X,Y，Z轴采用大步进电机110型常州创伟4)变频器：深圳四方品牌或者上海富凌5)驱动器：深圳研控2D8116)控制系统：上海正版维宏控制系统（客户自配台式电脑）7)电缆线：易初双柔屏蔽电缆线8)重型床身：方管无缝焊接床身9)龙门：大钢板龙门10)变压器：温州诺格四、性能特点◆整机三轴均采用台湾进口高精度直线导轨，精度高、速度快、耐磨。

石材加工的原理与机制石材加工是指对天然石材进行切割、打磨、雕刻等加工处理，以满足建筑、装饰、艺术等方面的需求。

石材加工一直是一个需要高度技术和人工精力的工艺，但现在随着科技的进步，机械化和自动化程度越来越高，加工速度和精度也得到了巨大提高。

本文将介绍石材加工的原理和机制。

一、基本原理1. 石材硬度：石材的硬度是指其耐磨性能，通常用莫氏硬度来表征。

不同类型的石材硬度不同，对应的石材切割工具也不同。

一般而言，莫氏硬度在6以下的石材可以使用钢刀、铸铁刀等刃口工具进行切割，而硬度为7以上的石材则需要使用金刚石、金刚石合金等超硬材料。

2. 石材性质：石材的性质涵盖了石材的结构、内部缺陷、质地等方面，这些特性会影响石材的切割和加工过程。

例如，石灰岩和石膏都是软性石材，易于雕刻和切割，但韧性较差，易破碎，需要注意防护；花岗岩和玄武岩则是硬质石材，难以切割和雕刻，需要使用较强的刀具和设备进行加工。

3. 石材切割：石材切割是将石材分割成所需尺寸和形状的过程，这是进行石材加工的第一步。

常用的石材切割方式包括机械切割、水刀切割和火焰切割。

机械切割主要采用刃口工具对石材进行切割，水刀切割则是利用高速水流对石材进行加工，而火焰切割是通过氧-乙炔火焰对石材进行切割。

4. 石材打磨：石材打磨是指用不同的磨具对石材表面进行加工，使其光滑、均匀和充满光泽。

常用的石材打磨工具包括机械磨盘、手动磨盘、沙布和研磨布。

不同石材的打磨方式和磨具也有所不同，例如对于花岗岩等硬质石材，需要使用金刚石磨盘进行打磨，而像石灰石和大理石等软性石材则需要使用低速转动的砂轮进行打磨。

5. 石材雕刻：石材雕刻是指对石材进行精细的雕刻和刻画，常用于雕塑、纪念碑、墓碑等石材制品。

石材雕刻通常分为手工雕刻和机械雕刻两种方式。

手工雕刻需要高超的石雕技艺和经验，而机械雕刻则采用数控刻画机进行高精度加工。

二、机械加工现代石材加工大多采用机械加工方式，这是因为机械化加工可以提高加工效率和精度，而且可以减少劳动强度和安全隐患。

雕刻机工作原理
雕刻机是一种利用数控技术进行雕刻加工的设备。

它的工作原理主要包括以下几个方面：
1. 设计与制作：首先，用户需要使用计算机辅助设计（CAD）软件进行设计，将需要雕刻的图形或文字输入到软件中，然后将其转换为机器可以理解的机器指令。

然后，将这些指令通过传输介质（如USB）输入到雕刻机的控制系统中。

2. 控制系统：雕刻机的控制系统由一个智能化的控制器组成，它能够解析输入的机器指令，并将其转化为电机运动轨迹的控制信号。

控制器中还包含了存储程序和运动控制算法的内存和处理器。

3. 电机系统：控制器通过发送控制信号给电机系统来控制雕刻机的运动。

一般来说，雕刻机采用步进电机或伺服电机来驱动各个轴线，包括X轴、Y轴和Z轴。

通过控制这些电机的运动，雕刻机可以在平面或立体的工件表面进行精确的雕刻。

4. 刀具系统：雕刻机通常配备了不同类型的刀具，如雕刻刀、雕琢刀、切割刀等。

这些刀具通过夹具或其他固定装置安装在电机系统上，由电机带动刀具进行切削、雕刻等加工操作。

刀具的选用与加工对象的材料和需要的效果有关。

在实际工作中，用户只需要将加工对象固定在雕刻机的工作台上，并进行一些简单的设置和调试操作，然后启动雕刻机的工作，系统会根据输入的机器指令，通过控制电机系统的运动，
使刀具按照预定的轨迹进行雕刻加工。

整个过程中，用户可以通过监控系统来实时观察加工状态，并根据需要进行调整和干预。

总的来说，雕刻机工作原理是通过数控技术将计算机中的图形或文字信息转换为机器指令，然后通过控制系统和电机系统，使刀具按照预定的轨迹进行加工操作，从而实现精确的雕刻加工。

石材雕刻机怎样操作方法石材雕刻机是一种专用的机械设备，用于对石材进行精细的雕刻和切割。

在操作石材雕刻机之前，首先需要了解机器的基本构造和工作原理。

接下来，我将详细介绍石材雕刻机的操作方法。

1.检查设备：在操作石材雕刻机之前，首先需要对设备进行检查。

包括检查电源、冷却系统、雕刻刀具等是否正常工作，确保设备处于正常运行状态。

还要检查工作区域周围是否有障碍物，以防止工作时发生意外。

2.设计图纸：在进行石材雕刻之前，需要有一份设计图纸。

这可以通过计算机辅助设计软件（CAD）创建。

设计图纸将指导石材雕刻机进行相应的动作和切割路径。

因此，设计图纸的准确性和清晰度对于最终雕刻效果至关重要。

3.固定石材：将要雕刻的石材固定在机台上，确保其稳定性。

通常使用夹具或吸盘来固定石材。

夹具应调整到适当的位置，以确保切割或雕刻路径不受阻碍。

同时，应根据设计图纸的要求，调整并固定石材在正确的位置上。

4.选择刀具：根据雕刻的要求，选择适当的刀具。

通常有刀形刀具、球形刀具和V形刀具等。

刀具的选择应根据石材的硬度和雕刻效果来决定。

同时还要选择适当的切割速度和进给速度，以确保切削质量和效率。

5.设置加工参数：根据刀具和石材的特性，设置适当的加工参数。

这些参数包括切削深度、速度、进给速度和工作台的移动方式等。

切削深度应控制在刀具的安全范围内，以防止过度切削和损坏刀具。

6.开始雕刻：根据设计图纸，将雕刻路径输入到石材雕刻机的控制系统中。

控制系统将根据路径指导石材雕刻机进行相应的动作。

在操作过程中，要密切观察切削状态和雕刻效果，以确保雕刻的准确性和质量。

7.监控加工过程：在整个加工过程中，需要不断监控切削状态和刀具的磨损程度。

如果切削质量变差或刀具磨损过多，应及时更换刀具，以保证雕刻效果和工作质量。

8.结束操作：在雕刻工作完成后，应立即关闭石材雕刻机的电源和供水系统。

然后，清洁工作区域，将石材雕刻机恢复到初始状态。

同时，需要对刀具和机台进行清洁和维护，以延长其使用寿命。

雕刻机原理雕刻机是一种利用数控技术进行切割、雕刻、打孔等加工的设备，它能够根据预先设计好的图案和程序，在不同材料表面上进行精细加工。

雕刻机的原理涉及到数控技术、机械结构、电子控制等多个方面，下面我们将对雕刻机的原理进行详细介绍。

首先，雕刻机的数控原理是其能够实现自动化加工的关键。

数控技术是通过预先设计好的加工程序，将加工路径、速度、深度等参数输入到控制系统中，由控制系统自动控制机床进行加工，从而实现高精度、高效率的加工。

在雕刻机中，数控原理是通过计算机软件设计好图案，然后将图案转换成加工程序，再通过数控系统控制雕刻机进行加工，实现精细的雕刻和切割。

其次，雕刻机的机械结构也是实现加工的重要原理。

雕刻机通常由机床、主轴、导轨、传动系统等部件组成，这些部件共同协作，实现加工过程中的精确定位和移动。

机床是雕刻机的主体，承载着所有的加工任务；主轴是实现刀具高速旋转的关键部件；导轨和传动系统则是保证机床在加工过程中能够准确移动和定位的重要组成部分。

这些机械结构的合理设计和精密制造，是雕刻机能够实现高精度加工的重要保障。

另外，电子控制是雕刻机实现加工的另一重要原理。

雕刻机的电子控制系统包括主控板、驱动器、电机等组成部分，主控板是雕刻机的大脑，负责接收计算机传来的加工程序，并控制驱动器和电机进行加工操作。

驱动器则是将主控板的指令转换成电机能够理解的信号，驱动电机进行运动。

电机是雕刻机实现加工动力的来源，它根据电子控制系统的指令，驱动机床和主轴进行精细的加工动作。

综上所述，雕刻机的原理涉及到数控技术、机械结构、电子控制等多个方面，这些原理共同作用，实现了雕刻机在不同材料上的精细加工。

通过对雕刻机原理的理解，我们可以更好地使用和维护雕刻机，也能够更好地进行相关技术的研发和创新。

希望本文对大家对雕刻机原理有所帮助。

石材雕刻机的驱动工作原理石材雕刻机是一种广泛使用的工业设备，能够在各种类型的石材表面进行雕刻和切割。

这些机器不仅仅是简单的切削工具，而是利用多种技术和系统进行操作，包括驱动系统、电子控制和传感器。

本文将重点介绍石材雕刻机的驱动工作原理。

马达和驱动系统最常用的石材雕刻机驱动系统是由电动马达和附属传动装置组成的。

马达是主要负责转动切削工具的部件。

驱动系统通常具有两种基本类型的马达：直流电马达和交流电马达。

在这两种马达中，交流电马达已成为行业标准。

这是因为它们的结构更加高效，更节能并具有更长的使用寿命。

马达通常由电器控制系统的信号启动。

启动时，系统会向马达提供一定的电流和电压信号。

然后，电机开始运转并提供相应的马达功率，以实现对钻头或其他切削工具的转动。

驱动系统中的伺服控制系统确保马达在最高效率和准确性下运行。

马达是通过转子和定子之间的磁力作用来工作的。

转子部分固定在马达轴上，而定子部分被置于转子安装之处。

当马达电源被打开时，电力就流经定子马达，产生磁场。

磁场就会对转子产生拉力，使其旋转。

由于马达是使用直流电或交流电作为动力来源，并且通过机械系统进行控制，因此可以更容易地实现马达的速度和功率调节。

传动系统驱动系统包括传动系统，其实现了将转动力转移到雕刻或切割装置的工具上。

传动系统存在多种不同的机制，但大约有3种不同的系统。

第一种是采用皮带驱动的系统。

例如转子上使用皮带将某些零部件连接在一起，其实现了速度调节和轻松的安装和拆卸。

第二种系统是齿轮和螺旋齿轮运作的系统，这种系统的功率比皮带传动系统更高。

而第三种系统则使用蜗轮和斜齿轮来实现输出轴的传动功率。

皮带驱动系统可以机械地调整电机和转子之间的转速。

皮带可以轻松地进行更改或调整，以实现工作中所需的不同速度，特别是在需要高切削速度的任务中，皮带传动系统通常是最好的选择。

齿轮驱动系统通常更适用于那些需要大功率输出的任务。

这种驱动系统中使用的齿轮比皮带更能承受压力，并且更容易通过系统进行维护。

雕刻机工作原理雕刻机是一种利用数控技术进行雕刻加工的设备，它能够将设计好的图案、文字等准确地刻划在各种材料上，广泛应用于工艺品制作、广告标识、模具加工等领域。

那么，雕刻机是如何实现精准的雕刻加工的呢？接下来，我们就来详细了解一下雕刻机的工作原理。

首先，雕刻机的工作原理基于数控技术，即通过计算机控制系统来实现对雕刻机的精确控制。

在进行雕刻加工之前，我们需要将设计好的图案或文字输入到计算机中，并通过专门的数控软件进行处理，生成相应的加工程序。

这些加工程序包括了加工路径、加工深度、加工速度等参数，通过这些参数的设定，雕刻机能够按照我们的要求进行精确的雕刻加工。

其次，雕刻机的核心部件是主轴和控制系统。

主轴是雕刻机进行加工的关键部件，它通过高速旋转来驱动刀具进行切削，不同的材料需要选择不同类型的刀具和不同的转速。

而控制系统则负责接收计算机发送的加工程序，并将其转化为实际的运动控制指令，控制主轴和工作台的运动，从而实现雕刻加工的精确控制。

此外，雕刻机还配备了吸附装置和冷却系统。

吸附装置能够将加工过程中产生的粉尘、废料等及时吸收，保持加工环境的清洁，同时也能够减少对操作人员的影响。

而冷却系统则用于对主轴进行冷却，避免在高速旋转时产生过热，保证加工质量和主轴的使用寿命。

最后，雕刻机的工作原理还与材料特性和加工参数有关。

不同的材料具有不同的硬度、韧性、导热性等特性，因此在进行雕刻加工时需要选择合适的加工参数，如刀具类型、转速、进给速度等，以确保雕刻效果和加工质量。

综上所述，雕刻机的工作原理主要基于数控技术，通过计算机控制系统对主轴和工作台的精确控制，配合吸附装置和冷却系统，以及合理选择加工参数，实现对各种材料的精准雕刻加工。

这种高效、精准的加工方式，使得雕刻机在工艺制作、广告标识、模具加工等领域发挥着重要作用。

一、雕刻机工作原理雕刻机由计算机，雕刻机控制器，雕刻机主机三部分组成。

工作原理：是通过计算机内配置的专用雕刻软件进行设计和排版，并由计算机把设计与排版的信息自动传送至雕刻机控制器中，再由控制器把这些信息转化成能驱动步进电机或伺服电机的带有功率的信号(脉冲串)，控制雕刻机主机生成X,Y,Z三轴的雕刻走刀路基径。

同时，雕刻机上的高速旋转雕刻头，通过按加工材质配置的刀具，对固定于主机工作台上的加工材料进行切削，即可雕刻出在计算机中设计的各种平面或立体的浮雕图形及文字，实现雕刻自动化作业。

二、雕刻机分类：1、木工雕刻机（主推产品）传动方式---齿条。

X，y轴齿条传动（y轴双电机）2、广告雕刻机：传动方式----丝杠。

XYZ三轴丝杆传动（Y轴单电机）3、石材雕刻机：传动方式---齿条。

XY齿条，z丝杠备注：设备也可根据客户的要求来定制机器，例如：多加机头（工作方式分联动和独立），雕刻尺寸，是否加旋转轴，龙门加高等。

三、雕刻机应用行业1、家居装饰：大面积板材平面雕刻、实木、板式家具雕刻、实木艺术壁画、实木门、橱柜门雕刻。

木制品行业：缝纫机台面、电器柜台面、体育用品器材。

乐器行业：可雕刻乐器三维曲面，外形切割2、广告行业：主要应用于模型、广告标牌和文字标志的制作，这些业务在雕刻工艺上相对简单，切割各类标牌、座标牌、胸牌、字模、字型，各类标志、商标等材料3、石材行业：大理石、花岗岩、墓牌等材质。

四、雕刻机构造组成：床身机构，主轴电机，传动方式，控制系统，驱动器，步进/伺服电机，导轨，变频器，泵，吸尘装置等1、床身：厚壁方管无缝焊接，床身经过失效处理，消除内应力，增加了稳定性。

市场上还有铸铁床身，台面铸造的，这个造价稍高横梁：分钢横梁和铝横梁，铝合金横梁（外观漂亮）2、主轴：一般广告机的主轴在1.5Kw-3kw间，木工机在3kw-4.5kw.工业型更大。

分类一种是国产，一种是意大利HSD主轴。

主轴电机是电脑雕刻机的重要组成部件，其性能对电脑雕刻机整机的性能至关重要：主轴品牌：常州顺通，靖江星辰，星轮（目前雕刻机行业称国内最好，名气较大）荣华（价位较高），都是水冷主轴，转速24000转，HSD（风冷主轴，转速18000）主轴功率：800W.1.5KW，2.2 KW，3 KW，4.5 KW.5.5 KW，根据加工工件来选择适合功率的主轴小细节需了解：精细加工主轴的特点是低噪音、高转速、高度，适合加工特别精细的工件，如印章、铭牌、胸牌礼品等。
