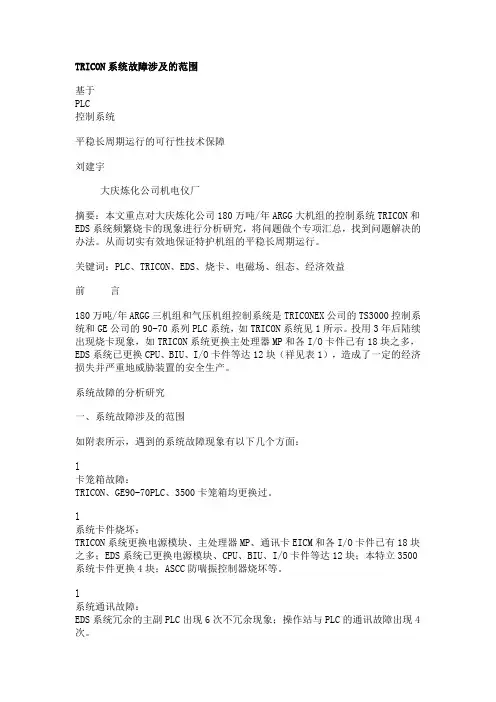

TRICON系统故障涉及的范围基于PLC控制系统平稳长周期运行的可行性技术保障刘建宇大庆炼化公司机电仪厂摘要：本文重点对大庆炼化公司180万吨/年ARGG大机组的控制系统TRICON和EDS系统频繁烧卡的现象进行分析研究，将问题做个专项汇总，找到问题解决的办法。

从而切实有效地保证特护机组的平稳长周期运行。

关键词：PLC、TRICON、EDS、烧卡、电磁场、组态、经济效益前言180万吨/年ARGG三机组和气压机组控制系统是TRICONEX公司的TS3000控制系统和GE公司的90-70系列PLC系统，如TRICON系统见1所示。

投用3年后陆续出现烧卡现象，如TRICON系统更换主处理器MP和各I/O卡件已有18块之多，EDS系统已更换CPU、BIU、I/O卡件等达12块（祥见表1），造成了一定的经济损失并严重地威胁装置的安全生产。

系统故障的分析研究一、系统故障涉及的范围如附表所示，遇到的系统故障现象有以下几个方面：l卡笼箱故障：TRICON、GE90-70PLC、3500卡笼箱均更换过。

l系统卡件烧坏：TRICON系统更换电源模块、主处理器MP、通讯卡EICM和各I/O卡件已有18块之多；EDS系统已更换电源模块、CPU、BIU、I/O卡件等达12块；本特立3500系统卡件更换4块；ASCC防喘振控制器烧坏等。

l系统通讯故障：EDS系统冗余的主副PLC出现6次不冗余现象；操作站与PLC的通讯故障出现4次。

l仪表设备烧坏：主风机静叶控制器的隔离栅烧毁1次；各类探头和前置器更换累计达30余台/次。

从附表可以看出，在装置和机组的运行期间，维护中对各类故障的处理措施基本上可以分几种情况。

系统接地的处理：详细检查接地系统，确保仪表专业接地符合要求；将系统工作地和安全地分开。

电源系统的处理：检查UPS的输出电压的精度及各项指标满足要求（由UPS厂家配合进行）；将UPS输出端三相四线的中性点N相做接地联接；更换UPS电源、6台变压器及电源开关。

TRIDENT 不可以选中； TRICON 慎用！
日常维护软件的应用
1、Diagnostic –Tricon系统总貌
机架状态 MPs 版本 程序版本 当前时间 内存状态 扫描时间 Poll time 钥匙位置
日常维护软件的应用
1、Diagnostic –Tricon卡件状态
日常维护软件的应用
5、Tristation 1131-在线强制点
Disable：使此点不受前面逻辑的影响，只受 Set Value值的影响 Enable：解除此点的强制状态
Control Panel Command List Disabled Points CASE#301336264 1. TS1131 crash 2. Controller Responds with “Command Rejected : Response overflow” 3. TS1131 locks up 4. Numerous points listed when they are not actually disabled.
日常维护软件的应用
5、Tristation 1131-链接控制器后的注意事项：
正常生产期间不允许点击Halt 和Pause 按钮
正常生产期间不允许改变下装状态
通过修改用户的级别、权限 屏蔽Hault&Pause按钮 限制下装和强制功能
日常维护软件的应用
2、SOE-组态
打开SOE 显示画面的配置
配置控制器
3、系统总报警
电源报警 风扇报警 温控报警 卡件报警通道报警
故障报警及硬件维护
4、主处理器MP-Normal States
MP Normal Running

日常维护软件的应用
5、Tristation 1131-查看当前运行逻辑状态
具体状态通过诊断面板来看 核对当前版本和上次下装版本是否一致
相同：上次下装后无改动 不同：上次下装后，逻辑有改动但未下装
日常维护软件的应用
5、Tristation 1131- Modification逻辑修改
控制程序优化和其他运行期间的修改：
1. 提出审批修改 2. 修改后离线仿真打印、比较签字下载 3. 测试需要有用户的相关技术管理人员、及设备
和工艺专业人员共同参与。 4. 涉及硬件增加或较大规模的控制方案的修改，
则申请专门的改造项目另案处理。
日常维护软件的应用
5、Tristation 1131- Download Change特殊现象及注意事项
Tristation 1131 V4.0以前的版本 兼容性并未包含在本列表里。 最高支持Trident版本为 V1.3
TRICON/TRIDENT硬件与 TS1131/DDE/SOE/EnDM的兼容性
Windows 7 平台测试的TRICONEX软件
最新的软件版本如下： TS1131 v4.9(内嵌Emulator) EnDM v2.6 DDE v4.3 SOE v4.3
打开SOE 显示画面的配置
配置控制器
数据导出
*若执行，则遵循上页第1、第2条原则
日常维护软件的应用
5、Tristation 1131- .pt2 .bt2 .DWLD .SOE 的意义
.pt2： Tristation 1131所运行的逻辑 .bt2： Tristation 1131下装前的备份,将.bt2改为.pt2即可恢复为下装前的逻辑。 .DWLD: Tristation 1131下装后的备份，将.DWLD改为可恢复已下装的逻辑(整体下装) .SOE： SOE记录文件，需放到C盘安装目录的SoeConfig文件夹下，SOE软件才能收集到数据
