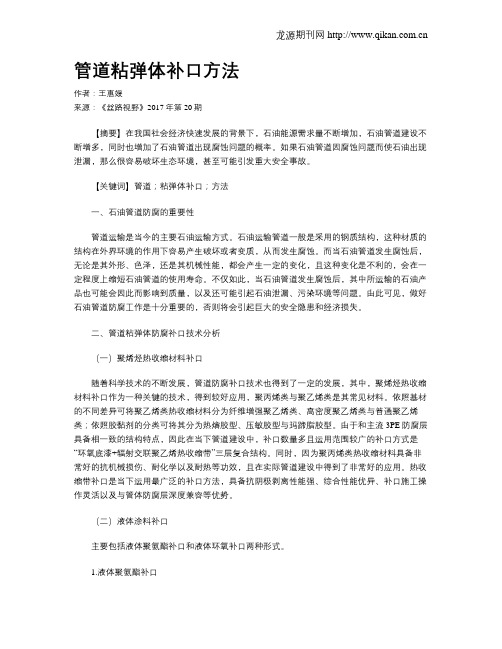

管道粘弹体补口方法作者：王惠媛来源：《丝路视野》2017年第20期【摘要】在我国社会经济快速发展的背景下，石油能源需求量不断增加，石油管道建设不断增多，同时也增加了石油管道出现腐蚀问题的概率。
如果石油管道因腐蚀问题而使石油出现泄漏，那么很容易破坏生态环境，甚至可能引发重大安全事故。
【关键词】管道；粘弹体补口；方法一、石油管道防腐的重要性管道运输是当今的主要石油运输方式。
石油运输管道一般是采用的钢质结构，这种材质的结构在外界环境的作用下容易产生破坏或者变质，从而发生腐蚀。
而当石油管道发生腐蚀后，无论是其外形、色泽，还是其机械性能，都会产生一定的变化，且这种变化是不利的，会在一定程度上缩短石油管道的使用寿命。
不仅如此，当石油管道发生腐蚀后，其中所运输的石油产品也可能会因此而影响到质量，以及还可能引起石油泄漏、污染环境等问题。
由此可见，做好石油管道防腐工作是十分重要的，否则将会引起巨大的安全隐患和经济损失。
二、管道粘弹体防腐补口技术分析（一）聚烯烃热收缩材料补口随着科学技术的不断发展，管道防腐补口技术也得到了一定的发展，其中，聚烯烃热收缩材料补口作为一种关键的技术，得到较好应用，聚丙烯类与聚乙烯类是其常见材料。
依照基材的不同差异可将聚乙烯类热收缩材料分为纤维增强聚乙烯类、高密度聚乙烯类与普通聚乙烯类；依照胶黏剂的分类可将其分为热熔胶型、压敏胶型与玛蹄脂胶型。
由于和主流3PE防腐层具备相一致的结构特点，因此在当下管道建设中，补口数量多且运用范围较广的补口方式是“环氧底漆+辐射交联聚乙烯热收缩带”三层复合结构。
同时，因为聚丙烯类热收缩材料具备非常好的抗机械损伤、耐化学以及耐热等功效，且在实际管道建设中得到了非常好的应用。
热收缩带补口是当下运用最广泛的补口方法，具备抗阴极剥离性能强、综合性能优异、补口施工操作灵活以及与管体防腐层深度兼容等优势。
（二）液体涂料补口主要包括液体聚氨酯补口和液体环氧补口两种形式。
补口及冷弯管保温方案一、防腐层补口1、施工部位表面解决采用磨光机除锈，质量应达成《涂装前钢材表面锈蚀等级和除锈等级》(GB/T8923)规定的ST3级规定，表面应干燥，无松动的浮锈、无污防物。
2、基材表面温度应高于露点温度3℃以上，环境湿度≤90%。
3、DN100-DN350的管道宜使用100mm宽的粘弹体防腐胶带；≥DN350的粘弹体防腐胶带宜使用200mm宽或300mm宽的粘弹体防腐胶带。
4、粘弹体防腐胶带原位缠绕一周，自10点钟或2点钟位置开始向下缠绕，粘弹体防腐胶带与管体预制的3PP防腐层搭接长度50～100mm，缠绕粘弹体防腐胶带不必保持张力，只须边缠绕边擀压粘弹体防腐胶带，使胶带保持平整，与管体表面密封良好。
端头搭接长度100mm。
5、按照上一工序的操作原位缠绕两周粘弹体防腐胶带，粘弹体防腐胶带之间搭接不不大于10mm，边缠绕边擀压胶带搭接部位，使搭接部位平整、密封良好。
6、粘弹体防腐胶带缠绕完毕，应目测检查防腐胶带缠绕质量，防腐胶带表面应平整、搭接均匀、无气泡、皱褶和破损；并采用电火花检漏仪进行检漏，检漏电压15KV-25KV，以无漏点为合格。
7、粘弹体防腐胶带缠绕质量检查合格后缠绕外保护带，保持一定张力自一端开始缠绕，先原位缠绕一周，留出约3mm宽的粘弹体胶带不缠绕外带，如图所示。
8、然后自一端开始螺旋缠绕外保护带，保持一定张力，胶带之间搭接50%-55%，直至另一端，在结束部位原位缠绕一周外保护带，留出3mm 宽的粘弹体胶带不缠绕外带，如图所示。
二、电熔带补口1、检查管道和电热熔带（套）与否有损伤。
2、用布彻底将管道的外表面和电热熔带（套）的内壁上的杂物去除干净（涉及水气），油类污物可用甲醇擦拭。
3、用电热熔带（套）将已水平对齐的管道要连接的部份紧紧圈住，圈的时候有连接线的一端在内圈。
PE 棒也应插入此端，从两侧分别插入，紧靠此端头。
D400 下列插入约 50㎜，D450 以上插入90-100㎜。
粘弹体防腐技术的应用与探讨摘要：VISCOTAQ简称“粘弹体”，是荷兰斯托普公司开发的一种密封性和粘接力极为优异的聚烯烃防腐材料，目前其产品型号大致可分为：VISCOTAQ标准型粘弹体缠带、VISCOTAQ高温粘弹体缠带、VISCOTAQ粘弹体密封剂等。
粘弹体防腐材料因其具有优异的防腐性能，已被广泛应用于各类管道行业当中。
针对粘弹体防腐材料独特的性能，今对其应用开展探讨。
专有名词:粘弹体、压敏性、外护带、热熔胶、天窗。
一、材料特性（1）防腐性能：粘弹体防腐材料是一种高分子聚烯烃防腐材料，产品材料不含活性、反应基团成分，耐酸耐碱耐盐，能彻底杜绝微生物腐蚀，防腐性能优异、可靠；(2)抗水渗透力及隔离能力：粘弹体防腐材料本身完全不渗水，不会发生鼓泡或剥离，能有效地将水、氧气等有害物质完全隔离；用于管道、设备的防腐，可起到有很好的保护作用；（3）使用寿命长：粘弹体防腐材料耐老化，有效使用寿命长达30年以上；（4）粘弹力及修复能力：粘弹体具有保持永久的湿度以及粘弹力而不至于老化；在压敏收缩带外力的作用下，其状态呈流动性，这独特性能使的粘弹体永久地紧密粘贴、浸润到物体表面、细小孔洞、缝隙处；同时可将附着钢体表面的盐份逐渐地吸入防腐层内，并最终将盐分等有害成分彻底与被保护钢体表面隔离，从而使裸露的钢表面得到保护，此即材料自身修复、消除缺陷能力；此外，粘弹体具有优异的粘接力，剥离时只发生内聚破坏，不会与管道发生脱粘（见下图）。
（图1：粘弹体粘接力剥离实验图片资料来自天津台芷进出口有限公司产品介绍）（5）施工要求及工作环境：对物体表面处理要求低，表面没有可见的油脂和污垢，没有附着不牢的氧化皮，铁锈和油漆附着物，表面除锈处理等级达到GB/T8923 规定的St3或Sa2.5级即可。
操作便捷，无需底漆，施工简便，适用于工作环境在-42℃～+70℃。
（6）材料部分性能指标，详见图表1粘弹体防腐胶带性能参数（资料来自--天津台芷进出口有限公司产品数据）图表11.工程案例（1）2008年荷兰南北天然气管道项目，管径48″，全长450km，补口采用粘弹体防腐胶带+热收缩外护带防腐；（2）中俄原油管道“漠大线”采用粘弹体防腐材料用于北段保温管道补口、场站埋地阀门、管道防腐；（3）深圳市天然气高压输配系统工程沿线阀室三通以及场站埋地管件采用“粘弹体+热收缩带”进行防腐（见图2）。
粘弹体防腐胶带工作原理英文回答：The working principle of adhesive anti-corrosion tape for viscoelastic materials is based on its unique physical properties and chemical composition. Viscoelastic materials refer to substances that exhibit both viscous and elastic properties, meaning they can deform under stress and then slowly return to their original shape. This property allows the tape to conform and adhere to irregular surfaces, providing a protective barrier against corrosion.The adhesive anti-corrosion tape is typically composed of a viscoelastic polymer, such as butyl rubber, and is coated with a layer of adhesive on one side. When the tape is applied to a surface, the adhesive side adheres to the substrate, creating a tight seal. The viscoelastic properties of the tape allow it to flow and fill in any gaps or irregularities on the surface, ensuring a complete and uniform coverage.One of the key advantages of viscoelastic materials is their ability to absorb and dissipate stress and vibrations. This is particularly important in anti-corrosionapplications where the tape is exposed to mechanical forces, such as thermal expansion and contraction, ground movement, or vibrations caused by nearby equipment. The viscoelastic properties of the tape help to distribute these stressesand prevent them from causing damage or compromising the integrity of the protective layer.Furthermore, the viscoelastic nature of the tape allows it to accommodate for changes in temperature and movementof the substrate. For example, when the temperature increases, the tape can expand and contract without losing its adhesion or protective properties. This flexibility ensures long-term durability and effectiveness in various environmental conditions.To illustrate the working principle, let's consider an example of using adhesive anti-corrosion tape on a pipeline. When the tape is applied to the pipeline surface, theadhesive side adheres tightly, creating a barrier against moisture and corrosive substances. The viscoelastic properties of the tape allow it to conform to the irregular surface of the pipeline, filling in any gaps or uneven areas. This ensures a secure and uniform coverage, preventing the entry of corrosive agents.In addition, the viscoelastic tape can absorb and dissipate stress caused by temperature changes or ground movement. For instance, if the pipeline expands due to increased temperature, the tape will stretch and accommodate the expansion without losing its adhesion. Similarly, if the ground shifts or vibrates, the tape will absorb the stress and protect the pipeline from damage.中文回答：粘弹体防腐胶带的工作原理基于其独特的物理特性和化学组成。
在役3PE管道补口修复技术研究陈洪源;李英义;罗鹏;赵君;刘玲莉;韩钟琴;谢涛;韩文礼【摘要】针对在役3PE管道热收缩带补口失效修复问题,提出了3PE管道补口修复材料的选择原则.对采用热收缩带、热烤压敏胶带、粘弹体胶带、冷缠胶带、液体聚氨酯涂料、无溶剂液态环氧涂料进行补口修复进行了可行性分析.选用热烤压敏胶带、粘弹体胶带、冷缠胶带、液体聚氨酯涂料、无溶剂液态环氧涂料在高温、常温及低温在役管道进行了现场修复试验,通过对修复点的跟踪开挖测试,得到了在役3PE管道补口修复适用技术.【期刊名称】《管道技术与设备》【年(卷),期】2012(000)004【总页数】3页(P24-26)【关键词】在役管道;3PE;补口;修复【作者】陈洪源;李英义;罗鹏;赵君;刘玲莉;韩钟琴;谢涛;韩文礼【作者单位】中国石油管道科技研究中心,河北廊坊 065000;中国石油西气东输管道分公司,上海 200122;中国石油管道科技研究中心,河北廊坊 065000;中国石油管道科技研究中心,河北廊坊 065000;中国石油管道科技研究中心,河北廊坊 065000;中国石油天然气管道科学研究院,河北廊坊 065000;中国石油天然气管道科学研究院,河北廊坊 065000;中国石油集团工程技术研究院,天津 300451【正文语种】中文【中图分类】TE8近几年，调查发现国内部分在役3PE管道热收缩带补口出现了较严重的失效问题，个别管道开挖点失效比例在10%以上。
热收缩带补口失效主要表现为底漆从钢管表面脱落、热熔胶黏剂与环氧底漆粘结性失效及热收缩带与主管道PE粘结失效等，这已直接影响到管道的运行安全和使用寿命[1]。
对失效的3PE管道补口进行全面修复将是管道运行管理部门的重要工作。
现场修复过程发现，在役3PE管道补口修复存在以下几个难点。
(1)与在役3PE管道PE层配伍的修复材料较少。
(2)管体表面残留的胶粘剂不易清除。
(3)在盐碱地带，PE区可溶盐残留对修复材料的粘结性能影响较大，需用清水或酒精等溶剂反复清洗。
粘弹体防腐材料与聚合物冷缠胶粘带3PE管道补口修复施工方法
材料说明：粘弹体材料由冷流不固化粘弹体防腐膏、粘弹体防腐胶带组成；聚合物冷缠胶粘带包涵,聚乙烯和聚丙烯纤维材质为基材的冷缠胶粘带，即：聚乙烯胶粘带、聚丙烯胶粘带。
施工方法：
1、表面出理采取喷砂除锈达到GB8923规定的Sa2.5级，动力工具St3级，并采用干燥空气或热风吹扫，清除作业面灰尘、残留物，保持清洁干燥。
2、绕带前对焊缝两侧或有缺陷的部位选用粘弹体防腐膏填充，达到无凹凸存在，即平整光滑；对原防腐层与新作工艺相接处，采取修坡倒角处理，角度不小于20°，在进行后续绕带时新防腐层的始末跨过不小于200mm。
3、饶带可采用人工或自动机械进行。
内层粘弹体防腐胶带，以大于等于搭接带宽的55%一次成型实现两层。
外层无论聚乙烯胶粘带还是聚丙烯胶粘带，以搭接大于或等于胶粘带宽度的10%进行，补口修复层两端搭接原防腐层长度必须大于管子周长的1/4，并且以绕直周圈进行。
提示：表面出理后应在4小时内绕带；绕带方向要向下；施工时不要在管壁温度低于露点3℃以上、相对湿度85%以上进行。
若超出温度与湿度和风沙、雨雪天赶工期时需搭建工棚施工。
浅谈在役埋地长输管道外防腐层检测与修复技术摘要针对西气东输浙沪段干线管道41处外防腐层存在的缺陷状况,采用pcm检测系统进行检测与定位,对已确定管道防腐层缺陷点位置、开挖管道防腐层缺陷点,对管道防腐层缺陷点进行修复处理等技术的应用。
关键词西气东输;管道防腐层;pcm检测系统;检测与定位;修复中图分类号u17 文献标识码a 文章编号1674-6708(2010)25-0139-020 引言作为国家西部大开发标志性建设工程——西气东输工程,通过将新疆塔里木盆地的天然气采用长输管道的方式输送到上海及长江三角洲等东部地区,大大促进了我国能源结构和产业结构调整,带动东、西部地区经济共同发展,改善长江三角洲及管道沿线地区人民生活质量,有效治理大气污染。
但由于外力破坏、电化学腐蚀、泥石流、白蚁、老鼠、树根、土壤酸碱度等自然侵害影响,造成管道外防腐层破坏、老化,致使西气东输苏浙沪段沿线管道41处存在防腐层破损、剥离、脱落和老化等缺陷,其防腐能力降低甚至失效,管道安全运行受到威胁。
如果不采取有效修复措施,可能将导致管道穿孔而造成漏气,不仅造成巨大的经济损失,而且会给管道沿线生态环境造成污染。
因此,对该段管道的维护治理、防止管道腐蚀、泄漏,保证管道安全输送,延长管道使用寿命刻不容缓。
1 管道防腐层检测与定位国内外埋地金属管道外防腐层检测技术方法很多,但就其信号源来说的话,不外乎交流法和直流法两种。
如今防腐层检测与定位技术大多是通过管道上方地面测量或防腐性能的间接测试完成[1]。
就检测技术而言,有人体阻容检测技术、磁场衰减检测技术、标准管地电位(p/s)检测技术、近间距管/地检测技术、直流电位梯度检测技术、电流梯度检测技术、防腐层缺陷检测器、管内直流电流和电桥检测技术、变频选频检测技术、电流排放检测技术等[2]。
在西气东输苏浙沪段干线管道外防腐层修复工程中,对已经检测出管道防腐层41处存在缺陷的情况下进行精确定位,具有高精度、高效率、低成本,专门为管道工业设计生产的pcm检测系统无疑是最佳选择。
管道外防腐粘弹体胶带与聚丙烯胶粘带补口技术说明
管道外防腐粘弹体胶带与聚丙烯胶粘带补口技术说明
一、材料说明：
依据GB/T51241-2017《管道外防腐补口技术规范》现场补口防腐层选用粘弹体胶带+聚丙烯胶粘带（4A），适应温度-40~80C°。
材料使用前要提供具有国家认可的第三方实验室对粘弹体胶带性能符合其规范10.2.1规定，聚丙烯胶粘带性能符合其规范9.1.4规定的有效测试报告。
二、补口施工说明：
1、管道表面处理，按GB/T8923.1规定的St3级或Sa21/2级，
锚纹深度不>50微米进行，并保证管道表面清洁无杂物、无附锈、无灰尘即可。
2、搭接区域防腐层表面处理按照确定的施工工艺（APS)进行。
3、材料使用，采取缠绕方法进行。
粘弹体胶带轴向搭接≥10mm，
粘弹体胶带始末两端搭接长度≥50mm，粘弹体胶带与管体原防腐层搭接≥50mm；聚丙烯胶粘带轴向搭接（胶带宽度）≥50%,两端包覆粘弹体胶带防腐层各100mm。
4、禁止雨、雪、雾天湿度＞85%情况下和风沙较大环境下露天
施工。
三、补口质量检验说明：
对有粘弹体胶带+聚丙烯胶粘带所形成的防腐层性能要依据其规范10.2.4规定项目验收，并达到完全符合其性能指标。
