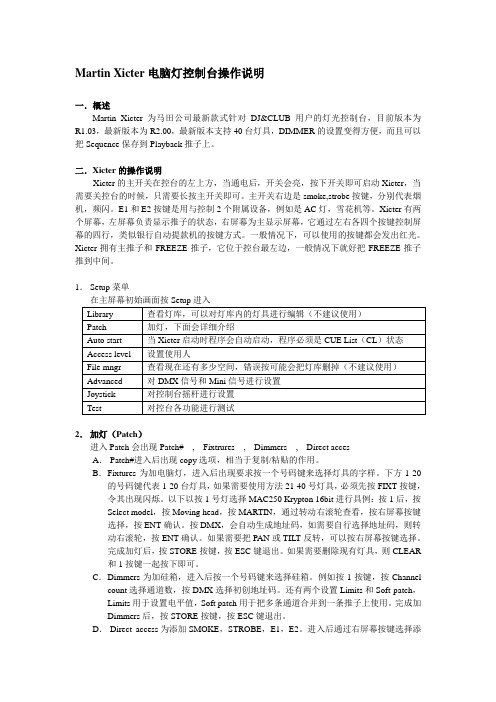

Martin Xicter电脑灯控制台操作说明一．概述Martin Xicter为马田公司最新款式针对DJ&CLUB用户的灯光控制台，目前版本为R1.03，最新版本为R2.00，最新版本支持40台灯具，DIMMER的设置变得方便，而且可以把Sequence保存到Playback推子上。
二．Xicter的操作说明Xicter的主开关在控台的左上方，当通电后，开关会亮，按下开关即可启动Xicter，当需要关控台的时候，只需要长按主开关即可。
主开关右边是smoke,strobe按键，分别代表烟机，频闪。
E1和E2按键是用与控制2个附属设备，例如是AC灯，雪花机等。
Xicter有两个屏幕，左屏幕负责显示推子的状态，右屏幕为主显示屏幕，它通过左右各四个按键控制屏幕的四行，类似银行自动提款机的按键方式。
一般情况下，可以使用的按键都会发出红光。
Xicter拥有主推子和FREEZE推子，它位于控台最左边，一般情况下就好把FREEZE推子推到中间。
1．Setup菜单在主屏幕初始画面按Setup进入2．加灯（Patch）进入Patch会出现Patch# , Fixtrures , Dimmers , Direct accesA．Patch#进入后出现copy选项，相当于复制/粘贴的作用。
B．F ixtures为加电脑灯，进入后出现要求按一个号码键来选择灯具的字样。
下方1-20的号码键代表1-20台灯具，如果需要使用方法21-40号灯具，必须先按FIXT按键，令其出现闪烁。
以下以按1号灯选择MAC250 Krypton 16bit进行具例：按1后，按Select model，按Moving head，按MARTIN，通过转动右滚轮查看，按右屏幕按键选择，按ENT确认。
按DMX，会自动生成地址码，如需要自行选择地址码，则转动右滚轮，按ENT确认。
如果需要把PAN或TILT反转，可以按右屏幕按键选择。
完成加灯后，按STORE按键，按ESC键退出。
2019深圳晨亮光电科技有限公司AN404&cl104PS控制器1AN404的功能特点、应用及常见问题讲解A N 404一、AN404功能特点◆AN404支持DMX和ART_NET信号输入；◆可以手拉手级联，输出支持SPI+DMX，可以100米远距离传输；◆支持19寸机柜，方便管理；◆具有ART_NET（MARIX,MADMAPPER,ARENA,MA等软件）录制播放功能；◆内置明纬电源，支持宽电压输入；◆ART_NET独立工作方式；◆DMX调用内置SD卡效果方式；◆可多台网线级联，接线简单；◆支持空间点数设定功能；◆4口输出，每个口最多680PIX；ART_NET信号输入ArtNet协议的以太网络驱动器。
它能将网络上ArtNet协议中的网络数据包转换为标准的SPI或DMX512数据。
共有四个端口，每端口最多可控制680Pixel。
AN404电源支持宽电压输入；工作电源采用外部电源带负载，可以根据各种灯具工作电压选择电源，适用性极强AN404像素点可设置端口输出像素点数，分别为：1-Univ：170Pixel （DMX时刷新率为250KHz）；2-Univ：340Pixel （DMX时刷新率为500KHz）；3-Univ：510Pixel （DMX时刷新率为750KHz）；4-Univ：680Pixel （DMX时刷新率为750KHz）；可设置1灯/pixel，2灯/pixel，3灯/pixel，4灯/pixel。
AN404支持IC型号WS2811/SK6812/UCS1903/UCS8903/UCS9812/ DMX512/TM1914AN404SD卡模式1、AN404具有录制功能，内置8G高速内存卡，可录制31种效果2、SD卡模式下，可脱机使用，结合31种效果，可方便应用于多种场景1AN404的应用常规连接图AN404可通过一分二连接器与电脑和控台连接。
可以通过控台切换ARTINET模式和SD卡模式，操作简单。

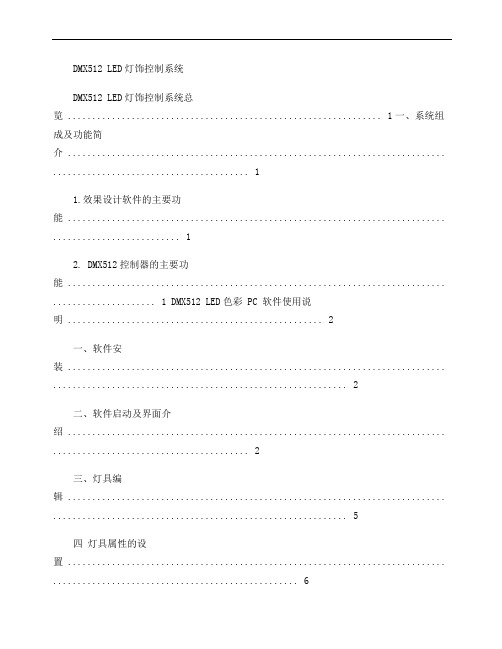

DMX512 LED灯饰控制系统DMX512 LED灯饰控制系统总览 ................................................................ 1一、系统组成及功能简介 ............................................................................. . (1)1.效果设计软件的主要功能 ............................................................................. .. (1)2. DMX512控制器的主要功能 ............................................................................. ..................... 1 DMX512 LED色彩 PC 软件使用说明 (2)一、软件安装 ............................................................................. (2)二、软件启动及界面介绍 ............................................................................. . (2)三、灯具编辑 ............................................................................. (5)四灯具属性的设置 ............................................................................. .. (6)五、效果设计 ............................................................................. (8)六、效果模拟 ............................................................................. (9)七、演示效果数据管理 ............................................................................. .......................................... 10 七、使用技巧 ............................................................................. .......................................................... 11 DMX512 LED色彩控制器 C8000使用说明书 ..................................... 12一、控制器的功能及接口 ............................................................................. .. (12)1. DMX512 LED色彩控制器的主要功能如下,使用方法见本说明书的第三部分。
