下载文档原格式

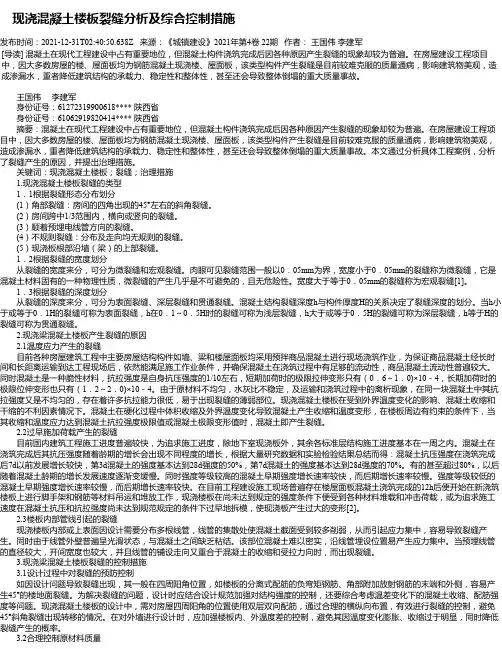

现浇混凝土楼板裂缝分析及综合控制措施发布时间：2021-12-31T02:40:50.638Z 来源：《城镇建设》2021年第4卷 22期作者：王国伟李建军[导读] 混凝土在现代工程建设中占有重要地位，但混凝土构件浇筑完成后因各种原因产生裂缝的现象却较为普遍。
在房屋建设工程项目中，因大多数房屋的楼、屋面板均为钢筋混凝土现浇楼、屋面板，该类型构件产生裂缝是目前较难克服的质量通病，影响建筑物美观，造成渗漏水，重者降低建筑结构的承载力、稳定性和整体性，甚至还会导致整体倒塌的重大质量事故。
王国伟李建军身份证号：61272319900618**** 陕西省身份证号：61062919820414**** 陕西省摘要：混凝土在现代工程建设中占有重要地位，但混凝土构件浇筑完成后因各种原因产生裂缝的现象却较为普遍。
在房屋建设工程项目中，因大多数房屋的楼、屋面板均为钢筋混凝土现浇楼、屋面板，该类型构件产生裂缝是目前较难克服的质量通病，影响建筑物美观，造成渗漏水，重者降低建筑结构的承载力、稳定性和整体性，甚至还会导致整体倒塌的重大质量事故。
本文通过分析具体工程案例，分析了裂缝产生的原因，并提出治理措施。
关键词：现浇混凝土楼板；裂缝；治理措施 1.现浇混凝土楼板裂缝的类型 1．1根据裂缝形态分布划分 (1）角部裂缝：房间的四角出现的45°左右的斜角裂缝。
(2）房间跨中1/3范围内，横向或竖向的裂缝。
(3）顺着预埋电线管方向的裂缝。
(4）不规则裂缝：分布及走向均无规则的裂缝。
(5）现浇板根部沿墙（梁）的上部裂缝。
1．2根据裂缝的宽度划分从裂缝的宽度来分，可分为微裂缝和宏观裂缝。
肉眼可见裂缝范围一般以0．05mm为界，宽度小于0．05mm的裂缝称为微裂缝，它是混凝土材料固有的一种物理性质，微裂缝的产生几乎是不可避免的，且无危险性。
宽度大于等于0．05mm的裂缝称为宏观裂缝[1]。
1．3根据裂缝的深度划分从裂缝的深度来分，可分为表面裂缝、深层裂缝和贯通裂缝。
现浇混凝土楼板裂缝处理施工方案一、背景介绍现浇混凝土楼板在施工过程中，由于各种原因可能会出现裂缝。
裂缝的存在不仅影响美观，还可能对结构安全带来隐患，因此裂缝处理十分重要。
二、裂缝的分类1.伸缩缝裂缝：由于混凝土受到收缩或膨胀力而形成的缝隙。
2.结构裂缝：由于混凝土的承载能力不足或设计不合理而引起的裂缝。
3.温度裂缝：由于混凝土受热胀冷缩作用而引起的裂缝。
三、处理施工方案1. 准备工作1.确定裂缝类型和裂缝的起止位置。
2.对裂缝进行清理，清除积灰、杂物等。
3.裂缝两侧加固，确保裂缝不再扩大。
2. 补充材料选择1.快凝水泥砂浆：补缝时使用，具有良好的抗渗性能。
2.玻璃纤维增强砂浆：可增加混凝土的抗裂性能。
3. 补缝施工步骤1.预处理：在裂缝上喷水湿润表面。
2.补缝：用快凝水泥砂浆填充裂缝，保持水泥砂浆内外高低一致。
3.抹平：在水泥砂浆未凝固之前，用玻璃纤维增强砂浆抹平表面，使表面平整、光滑。
4.养护：对修补后的部位进行湿润养护，确保材料充分凝固。
四、施工注意事项1.施工中要保证温度适宜，避免水泥砂浆早期干燥。
2.修补后的楼板在施工过程中要避免其他机械或人员进出，防止损坏修补材料。
3.混凝土裂缝处理要根据实际情况灵活调整处理方法，确保修补效果。
五、总结现浇混凝土楼板裂缝处理施工方案对保证建筑结构安全和美观性具有重要意义。
在施工过程中，合理选择材料，认真操作，严格养护是保证处理效果的关键。
通过良好的施工方案和注意事项，使裂缝修复工作更加有效和可靠。
楼板裂缝处理方案样本____年楼板裂缝处理方案第一部分：背景分析随着城市化进程的不断推进，城市中高楼大厦的建设数量不断增加。
然而，由于自然因素和施工质量等原因，楼板裂缝问题已经成为城市建筑中的常见现象。
楼板裂缝不仅会影响建筑物的美观和使用功能，还可能给建筑物的结构安全带来潜在的风险。
因此，制定合理的楼板裂缝处理方案对于保障城市建筑物的安全和稳定发挥着重要作用。
第二部分：楼板裂缝处理方案2.1 检测和评估楼板裂缝处理方案的第一步是对裂缝进行全面的检测和评估。
可以采用现代化的无损检测技术，如超声波检测、红外线检测等，对裂缝进行精确的测量和评估。
评估中应考虑裂缝的长度、宽度、深度，以及裂缝的位置和分布情况等因素。
同时，还需要对楼板的结构和材料进行检测和评估，以确定裂缝的原因和程度。
2.2 原因分析和修复方案制定在检测和评估的基础上，对楼板裂缝的原因进行分析和判断。
楼板裂缝的原因可能是多种多样的，如结构变形、材料老化、质量问题等。
根据不同的原因，制定相应的修复方案。
修复方案可以分为以下几种类型：2.2.1 表面修复针对一些小面积的、表面层的裂缝，可以采取表面修复的手段。
表面修复主要是通过填充和封闭裂缝，恢复楼板的完整性。
填充材料可以选择高强度的水泥砂浆或聚合物改性材料。
填充前应将裂缝清理干净，确保填充物能够充分填满裂缝。
填充完成后，需对修复部位进行加固，以提高楼板的承载能力。
2.2.2 内部修复对于一些裂缝较深、面积较大的情况，表面修复可能效果不佳。
此时，可以采用内部修复的方案。
内部修复主要是通过在楼板内部设置加固措施，对裂缝进行修复。
加固措施可以包括钢筋加固、喷涂纤维增强材料等。
钢筋加固可以有效提高楼板的抗拉强度，而纤维增强材料具有较好的粘结性和延展性，能够提高楼板的韧性。
2.2.3 部分更换对于一些裂缝较为严重、楼板已经丧失承载能力的情况，需要进行部分更换。
部分更换可以选择将裂缝严重的楼板部分拆除，重新浇筑或安装新的楼板。
混凝土楼板开裂原因及处理方法针对2#、3#楼现浇钢筋混凝土楼板开裂、屋面保护层出现裂缝现象现根据有关资料并结合现场实际情况，对现浇混凝土楼板开裂原因和对策分析如下：一、住宅现浇混凝土楼板裂缝的类型1. 纵向裂缝：即沿建筑物纵向方向的裂缝，出现在板下皮居多，个别上下贯通。
2. 横向裂缝：即在跨中1/3范围内，沿建筑物横向方向的裂缝，出现在板下皮居多，个别上下贯通。
3. 角部裂缝：在房间的四角出现的斜裂缝，板上皮居多。
4. 不规则裂缝：分布及走向均无规则的裂缝。
5.楼板根部的横向裂缝：距支座在30cm内产生的裂缝，位于板上皮。
6. 顺着预埋电线管方向产生的裂缝。
二、楼板产生裂缝的原因1.设计方面1.1 设计结构时安全储备偏小，配筋不足或截面较小，使梁板成型后刚度差，整体挠度偏大，引起板四角裂缝。
1.2 设计板厚不够，又不做挠度验算，整体挠度偏大，引起板四角裂缝。
1.3 房屋较长时未设置伸缩缝，在薄弱环节产生收缩裂缝。
（美国混凝土学会的资料认为混凝土有干缩和温度变形两种，干缩变形每30.48m约收缩19mm.温度变化引起的变形为，37℃ 的温度变化每30.48m 收缩或延长19mm 左右。
国内有人认为40m 长的楼板因硬化凝固产生的纵向收缩量为8—20mm.）1.4基础设计处理不当，引起不均匀沉降，使上部结构产生附加应力，导致楼板裂缝。
1.5 楼板双向受力，按单向板配筋，引起裂缝。
2.商品混凝土原因2.1 水灰比大，水泥用量大。
2.2 高效缓凝剂用量过大，在未凝固前石子下沉，产生沉缩裂缝，常发生在梁板交接处。
2.3 砂石质量不好，级配不好，含泥量大，含粉量大。
3、施工原因3.1 养护不到位，强制性规范要求混凝土养护要苫盖并浇水，现在大多数不苫盖，浇水也不能保证经常性湿润。
3.2 施工速度过快，上荷早，特别是砖混住宅楼板，前一天浇筑完楼板，第二天即上砖、走车，造成早期混凝土受损。
3.3冬时期间受冻。
3.4 拆模过早或模板支撑系统刚度不够。
混凝土裂缝的判定及处理依据规范1、GB50204-2015混凝土结构工程施工质量验收规范2、混凝土结构设计规范GB50010-20103、GB50367-2013混凝土结构加固设计规范4、混凝土结构工程施工规范 GB50666-2011混凝土裂缝及其修复混凝土裂缝是混凝土结构的主要病害之一 , 是一个相当普遍的技术问题, 工程的破坏与倒塌, 地下结构的渗漏, 都与混凝土结构裂缝发展有关。
混凝土结构裂缝会对混凝土结构产生以下主要影响: 钢筋锈蚀, 降低结构的耐久性; 降低结构的抗渗性, 甚至造成渗漏;降低结构的刚度, 增大变形; 加快混凝土结构碳化剥落, 降低结构抗疲劳能力; 混凝土结构冻融破坏; 裂缝的显现发展, 使人在心理上产生不安全感。
混凝土裂缝类型及形成原因一、结构性裂缝二、非结构性裂缝：塑性收缩裂缝干缩裂缝温度裂缝沉降裂缝化学反应引起裂缝结构性裂缝在正常荷载条件下, 由于结构承载力不够, 混凝土结构出现裂缝, 这种裂缝方向一般都与结构的最大拉应力方向垂直。
( 1) 混凝土强度不够引起的开裂由于设计、施工等原因, 或者结构荷载增加, 混凝土结构强度不能满足使用要求, 造成混凝土结构出现裂缝。
( 2) 结构刚度不够引起的裂缝混凝土结构刚度低, 变形量大, 结构的过大变形, 必然产生相对应的裂缝。
影响混凝土结构刚度的因素很多, 其中混凝土结构的截面尺寸对结构刚度影响最大。
( 3) 配筋率低引起的裂缝一般的受拉钢筋混凝土结构, 在拉应力作用下, 混凝土首先开裂退出工作, 钢筋承担全部拉力, 当混凝土结构配筋率低时, 因抗拉力不够, 结构变形增大, 加剧混凝土结构开裂。
( 4) 钢筋锚固长度不够引起开裂受拉筋必须有足够的锚固长度, 否则粘接力不够,产生钢筋滑移裂缝。
( 5) 预应力张拉引起的裂缝在混凝土结构施工完后, 进行后张拉施工, 由于施工顺序不对, 在混凝土结构内部产生附加弯矩, 造成结构出现裂缝。
楼板裂缝处理方案及预控措施一、楼板情况6#栋一层柱二层梁板拆除后，发现楼板局部出现不同程度的裂缝，其中客厅的楼板较明显，其板面裂缝宽度肉眼不可测，楼面底部延裂缝走向有珠状渗水现象。
二、事情经过施工当天(____年____月____日)，梁板柱混凝土同时浇筑，浇筑时间为上午七时开始，施工时气温高(>40℃)、空气湿度小，混凝土表面失水速度快。
在楼板砼施工时，砼由于气温较高，砼硬化比较快，在进行二次抹面时混凝土表面失水过快，微管压力形成收缩裂，从而产生塑性裂缝，直至应力消失。
该类裂缝为塑性收缩裂缝，是因为新浇混凝土由于施工环境温度高、湿度小，在初凝前后表面失水过快而造成。
三、砼楼板裂缝产生原因的初步分析钢筋混凝土结构施工中，裂缝是比较常见的质量通病，裂缝类型甚多。
根据现场观察，结合质量通病防治手册分析，本工程裂缝形成原因初步判定为二种，分别是由温度变化引起的裂缝、局部堆载过高引起的裂缝。
温度变化引起的裂缝温度变化引起的裂缝又叫温度裂缝、温差裂缝。
温度裂缝走向无一定的规律性，多数裂缝集中在客厅的楼板的中间位置，1.1、混凝土同其它工程材料一样也具有热胀冷缩、湿胀干缩的特性，尤其是工程在浇筑混凝土时气温较高，其混凝土冷却收缩变形同干缩变形一样也会在板内产生拉应力，当其最不利因素组合在一起时，容易产生楼板裂缝。
1.2、混凝土级配不当，使用收缩率较大的水泥，水泥用量过多，或使用过量的细砂、特细砂。
1.3、商品混凝土坍落度不当，浇筑后料下沉，上下收缩不一致。
1.4、模板过于干燥或漏水、漏浆。
堆载引起的裂缝楼板的混凝土尚未达到脱模强度，在其上作业，局部位置堆放材料过高、使楼板受到振动或超过比设计的施工荷载，而造成楼板局部出现裂缝。
四、裂缝处理方法首先，对存在有裂缝的客厅位置的混凝土楼板由混凝土公司进行回弹，换算后数值符合设计强度。
对于裂缝进行观测，选几处比较明显的裂缝进行观测，在裂缝的位置用石膏封堵，每隔一个星期进行一次观测，等混凝土达到28天的龄期后，观查裂缝是否扩大，如果继续扩大，请设计院对楼板承载力进行复核，看是否满足使用要求，如果没有扩大，按以下几点进行处理：(1)、对于裂缝宽度小于0.2mm的，只在面层进行封闭处理。
现浇板裂缝处理方案现浇板是建筑工程中常见的一种板材，由于其施工方式的特殊性，往往容易出现裂缝问题。
裂缝不仅影响美观，更可能影响结构的稳定性和使用寿命。
因此，对于现浇板裂缝的处理方案，需要我们认真对待，并采取有效的措施来解决。
首先，我们需要对现浇板裂缝的原因进行分析。
裂缝的形成可能与混凝土的收缩、温度变化、施工质量等多种因素有关。
在施工过程中，我们需要尽量避免这些因素的影响，但一旦出现裂缝，我们也需要有相应的处理方案。
其次，对于已经出现的裂缝，我们可以采取以下几种处理方案：1. 补缝处理，对于宽度较小的裂缝，可以采用混凝土补缝剂进行修补。
首先，清理裂缝处的杂物和灰尘，然后涂抹补缝剂，使其充分渗入裂缝中，待干燥后即可修复裂缝。
2. 注浆处理，对于较宽或深的裂缝，可以采用注浆的方式进行处理。
选择适当的注浆材料，通过专用设备将其注入裂缝中，填充裂缝内部空隙，增加混凝土的整体强度。
3. 粘贴处理，对于较为严重的裂缝，可以采用玻璃纤维布或碳纤维布等材料进行粘贴处理，增加混凝土的抗拉性能，防止裂缝扩展。
最后，对于现浇板裂缝的预防工作也是至关重要的。
在施工前，我们可以采取以下几种措施来减少裂缝的发生：1. 控制混凝土配合比，合理控制水灰比，减少混凝土的收缩性能。
2. 在浇筑混凝土时，采取适当的养护措施，如覆盖湿布、喷水养护等，降低混凝土的温度变化，减少裂缝的产生。
3. 加强施工质量管理，确保模板的合理支撑和固定，避免因模板变形而引起的裂缝问题。
综上所述，对于现浇板裂缝的处理方案，我们需要综合考虑裂缝的原因和处理方法，采取相应的措施来解决问题，并在施工过程中加强预防工作，以减少裂缝的发生。
只有这样，才能确保现浇板的质量和稳定性，为建筑工程的安全使用提供保障。
现浇混凝土楼板开裂的原因跟着建筑业的成长,现浇钢筋混凝土楼板（盖）异常广泛,但在现实施工中又消失了一个质量通病问题——那就是裂痕问题,我现就对现浇钢筋混凝土楼板（盖）开裂的原因.预防及处理措施与大家分享.交换.一.现浇混凝土楼板（盖）开裂的原因：先来看看现浇混凝土楼板（盖）开裂的几种情形：1）裂痕在现浇板角部,并与现浇板边沿约成45°,斜向成长;2）裂痕在现浇板的跨中,近似直线型成长;3）裂痕在现浇板的边沿,近似直线成长;4）纯粹是不规矩的裂痕再来剖析现浇混凝土楼板（盖）开裂的原因：（1）混凝土方面：今朝一般都采取商品混凝土,正规厂家的商品混凝土一般不该该有问题,但也不是没有一点可能,照样要增强检讨.影响开裂的身分有合营比.水灰比.水泥品种.强度等级.水泥用量.粗骨料用量与粒径.粉状掺合料.外加剂.（2）设计方面：1）建筑平面压缩裂痕往往出如今压缩应力分散的单薄截面上,在建筑设计中,一般只重视建筑功效而疏忽建筑构造问题.如建筑平面不规矩,而构造设计时又没有采纳增强措施,在凹凸角处轻易产生温度应力和压缩应力分散,从而造成板开裂.2）楼板配筋板配筋间距偏大,特殊是板面抵抗负弯矩的钢筋未通长设置,致使在接近板边沿处沿负弯矩筋端部消失裂痕.而在衡宇角部的板角处,双向板因为压缩是双向的,因为没有设置装备摆设足够的构造钢筋,是以产生450斜裂痕.3）楼板厚度钢筋混凝土构件的受力是由钢筋与混凝土合营承担的,现浇混凝土楼板过薄,板的刚度势必下降,受拉钢筋和受压混凝土应力增大,板是以开裂.4）楼板中暗埋PVC管因为楼板较薄,是以在埋有PVC管线处楼板截面减弱很大,而楼板跨中部位一般只有一层下部钢筋,轻易消失顺着PVC管线走向的裂痕,如我们发明板中部的通长裂痕经常从灯头处穿过.（3）施工方面：1）混凝土强度的影响混凝土强度未达到设计请求,同时混凝土的抗拉强度下降,从而引起楼板开裂.如某室庐楼楼板,设计请求混凝土强度等级为C25,而实测混凝土强度仅达到16.7MPa,强度远远达不到设计请求.2）配筋和楼板厚度达不到设计请求施工中,因为钢筋设置装备摆设不相符请求.钢筋间距偏大和楼板厚度不相符设计请求,均会导致楼板开裂.轻微时,因为施工中私自减小配筋量,则会引起构件的安然问题.3）钢筋呵护层偏大施工浇注混凝土时为铺设架板,施工人员在钢筋上踩踏,致使上层钢筋的呵护层厚度偏大,引起板面开裂.特殊是负弯矩钢筋没有通长设置装备摆设时,裂痕往往会出如今负弯矩钢筋的端部,沿板边沿近似成直线成长.4）未采纳恰当的养护措施混凝土浇注后,没有按请求进行养护,导致板压缩开裂.二.现浇混凝土楼板（盖）开裂的预防从裂痕产生的原因来看它是多方面的,只有从设计.施工.交付应用等多方面来加以改良.预防的重点在设计,症结在施工,合理应用也是至关重要的.1.设计方面：设计人员必须尽可能斟酌各类影响身分,依据不合的构造部位,采纳响应的合理配筋和分缝.在设计时严厉履行规范和强迫性条则请求,做到既能知足构造案例,又尽可能地削减构造消失裂痕的可能.（1）恰当扩大配筋率,能对混凝土压缩及裂痕扩大起必定的感化.（2）恰当增长楼板有用厚度也能起必定感化.（3）平面计划力图规矩,尽量防止突变.（4）现浇板的混凝土强度小于等于C30,钢筋的应用应力应知足抗裂请求.（5）对现浇板中预埋管路重叠处和预留洞口处要采纳恰当的技巧措施,防止板厚被缩减及下降了板的有用抗裂厚度.（6）看重屋面的隔热设计.2.施工措施（1）严把原材料质量关,应用的各类材料必须相符设计及国度有关规范尺度请求.优化混凝土的施工合营比设计,参加高效减水剂,恰当减小水灰比.（2）严厉按设计图纸绑扎钢筋.预埋管线.预留洞口,施工时必须有包管板厚.钢筋地位的有用措施.（3）合理应用各项技巧请求,准确控制混凝土的浇筑办法,包管混凝土的密实性和钢筋的呵护层厚度.（4）看重混凝土的养护,包含和温度两个方面.肯定保温笼罩层的厚度和裁撤时光,温度养护严厉按尺度履行,要落实专人养护.（5）模板支持稳固,有足够的强度和刚度,合理控制拆模时光,模板必定要刷隔离剂,制止蛮横拆模.施工时楼面必须制止分散堆载.（6）严厉履行国度相干尺度及规范,做到严治理.高请求,杜绝治理不严而导致构造产生裂痕.3.交付应用后的防治措施（1）室庐完工后,业主或物业公司要实时供给室庐应用解释书,并增强治理.保养.（2）住房装修阶段的治理至关重要.制止用户在装修时损坏原有构造,杜绝在楼板上开槽.打洞.钻孔等蛮横施工,严禁分散堆载,防止不合理的装修施工而导致裂痕的产生.一.现浇混凝土楼板（盖）开裂的处理：先来看看裂痕的分类：裂痕可分为受力裂痕和非受力裂痕.受力裂痕是由地基不平均沉降.混凝土强度.板厚等身分引起的;非受力裂痕是由温度.混凝土的压缩.施工等身分引起的,它消失的时光有早有晚,早期的干缩裂痕在浇筑完成约2~4个小时就会消失,部分温度裂痕在完工验收后三个月至半年内才消失.个中施工身分重要有板负筋呵护层偏大（钢筋轻微踩塌）.板底混凝土呵护层缺少或砂的氯盐含量超标.如今来剖析各类裂痕的处理办法：一.对混凝土中水泥安定性不合格或者水泥不合品种混用产生化学反响而导致的损坏性裂痕,须进行完整处理,即将混凝土打失落从新浇筑.二.对受力产生的裂痕,可依据裂痕消失的原因,有针对性地采纳加固补强措施.假如对已影响到构造安然的楼板裂痕,除了沿缝凿成V字形凹槽冲洗清洁,将环氧树脂液用压力灌入缝内关闭外,还要用粘扁钢或碳纤维布等措施对楼板进行加固.当用碳纤维布加固时,对单条裂痕,除了沿缝粘贴外还要在垂直于缝偏向间距布宽粘贴;对互相交叉的多条缝要井字形粘贴,间距同布宽.（布宽300mm阁下为宜）三.对由温度.混凝土的压缩.施工等身分引起的非受力裂痕处理如下：1.对于一般混凝土楼板概况的龟裂,可先将裂痕清洗清洁,待湿润后用环氧树脂液灌缝或用概况涂刷关闭.施工中若在终凝前发明龟裂时,可用抹压一遍处理.2.对其它一般裂痕（宽度在0.05mm～0.2mm之间）的处理,其施工次序为：清洗板缝后用1：2或1：1水泥砂浆抹缝,压平养护,关闭以恢复不雅感即可.（仅限于缝的数目少且非通长.贯通的缝）3.对当裂痕（宽度大于0.2mm）较大时,应沿裂痕凿八字形凹槽,冲洗清洁后,用1：2水泥砂浆抹平,也可以采取环氧胶泥嵌补.（仅限于缝的数目少且非通长.贯通的缝）4.对当楼板消失裂痕面积较大时,应对楼板进行静载实验,磨练其构造安然性,须要时可在楼板上增做一层钢筋网片,以进步板的整体性.或在板面用环氧树脂液灌缝关闭（作一层防水也行）,在板底用碳纤维布粘贴成井字形,间距同布宽.5.对通长.贯通的安全构造裂痕,裂痕宽度大于0.2mm的处理办法也为：除了沿缝凿成V字形凹槽冲洗清洁,将环氧树脂液用压力灌入缝内关闭外,还要用粘扁钢或碳纤维布等措施对楼板进行加固.当用碳纤维布加固时,对单条裂痕,除了沿缝粘贴外还要在垂直于缝偏向间距布宽粘贴;对互相交叉的多条缝要井字形粘贴,间距同布宽.（布宽300mm阁下为宜）。
现浇板裂缝处理方案
浇筑现浇板时，难免会出现一些裂缝问题，这是由于混凝土自身的性质所导致的现象，因此，在施工中采取适当的预防措施以及裂缝处理方案是非常重要的。
本文将重点介绍施工现浇板之后出现裂缝的处理方法。
一、裂缝类型及原因
1.收缩裂缝：由于混凝土水分挥发、收缩，强度增长导致的裂缝，是现浇板裂缝的最常见类型。
2.温度裂缝：由于温度差异造成板面受力不均衡，从而引起的表面裂缝。
二、预防现浇板裂缝出现的方法
1.选用适当的材料：现场不同季节、气候及施工要求不同，选用不同等级的混凝土；同时，应采取适当的调配混凝土的方法。
2.尽量控制水分：混凝土中蓄水量过多、施工水平不良都会引起混凝土开裂，因此，在施工中应做好防水措施，尽量减少水分蒸发量。
3.加强施工过程的监督和管理：要加强对施工质量的控制和监督，避免施工塌落和空鼓，以保证混凝土均匀性和密实性。
三、处理现浇板裂缝的方法
1.填缝法：当裂缝宽度不大于0.3mm时，可采用填缝法进行处理。
在填缝前应先清理裂缝，然后选择合适的填缝材料进行填缝。
2.切槽法：当裂缝超过0.3mm时，可采用切槽法来进行处理。
具体方法是，将裂缝两侧的混凝土切成V型槽，然后清理槽内杂物，并在槽内安装钢筋，最后再用混凝土填充槽内。
3.薄涂法：当裂缝宽度较小，但较长时，可采用薄涂法进行处理。
具体方法是首先使用钢刷清理裂缝内部，然后使用底漆、中涂
和面漆进行涂抹。
4.钻孔法：钻掉现浇板中混凝土的一小部分，然后在中间钻孔，再在孔内安装钢筋，最后再用混凝土填充缝隙。
以上就是现浇板裂缝处理方案，当然，在施工时采取适当的预
防措施依然是最好的选择。
现浇混凝土楼板裂缝的检测及处理措施
发表时间：2017-11-29T11:54:02.143Z 来源：《基层建设》2017年第24期作者：莫爱群[导读] 摘要：本文对某框架结构教学楼板裂缝的检测评定过程进行详细介绍，通过对现浇楼板的各项指标进行现场检测，评定，分析现浇楼板裂缝产生的原因，最后针对实例中出现的裂缝问题提出了经济可靠的处理措施。
佛冈县建筑工程质量检测站广东清远 511600 摘要：本文对某框架结构教学楼板裂缝的检测评定过程进行详细介绍，通过对现浇楼板的各项指标进行现场检测，评定，分析现浇楼板裂缝产生的原因，最后针对实例中出现的裂缝问题提出了经济可靠的处理措施。
关键词：现浇混凝土；楼板裂缝；检测；处理措施引言
住宅建筑中出现的现浇钢筋混凝土楼板裂缝问题一直以来是人们关注的焦点，现浇钢筋混凝土楼板裂缝的形态特征各异，产生裂缝的原因较多，因此，在工程实践中遇到现浇楼板裂缝时，对裂缝的检测评定成为首先需要开展的工作。
1混凝土概述
混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而形成的非均质脆性材料。
因其取材广泛、价格低廉、抗压强度高、可浇筑成各种形状，并且耐火性好、不易老化、养护费用低，成为当今世界结构中使用最广泛的建筑材料。
由于混凝土施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，正是由于这些初始缺陷的存在才使混凝土呈现出一些非均质的特性。
在混凝土受到荷载、温差等作用之后，微裂缝就会不断地扩展和连通，最终形成我们肉眼可见的宏观裂缝，也就是混凝土工程中常说的裂缝。
混凝土裂缝成了土木、水利、桥梁、隧道等工程中最常见的工程病害。
它不仅影响使用功能，有损外观，而且破坏结构的整体，降低其刚度，引起钢筋腐蚀，影响持久性、强度和耐久性。
2原因分析
案例：某六层框架结构教学楼，2015年 8 月竣工并交付使用，近期发现一层、二层、三层楼板部分开间板面沿支承墙体四周产生裂缝，板底有中间向四面延伸的斜裂缝。
采用回弹法检测部分开间有裂缝的楼板混凝土强度推定值分别为 15.8MPa、20.3MPa、18.4MPa，均小于设计强度 C25 的标准值。
采用混凝土楼板测厚仪测量有裂缝楼板的混凝土板厚，实测值在 62～77mm，均小于设计值 80mm。
因此，可判定上述混凝土强度不够、混凝土板厚严重不足是造成楼板裂缝的原因之一。
根据笔者多年来对工程裂缝检测方面的经验积累，认为造成现浇混凝土楼板裂缝的原因是多方面，分述如下： 2.1设计方面的原因
《混凝土结构设计规范》（GB 50010－2010）中规定了各种结构类别的钢筋混凝土结构在室内或土中、露天两种环境中伸缩缝的最大间距。
但是在实际工程中由于一些这样或那样的原因，在工程设计中突破了此项规定，而且对于楼板仍然按照构造配筋，没有采取必要的加强措施，这是在设计方面造成钢筋混凝土楼板产生裂缝的主要原因。
2.2材料方面的原因
混凝土收缩是楼板裂缝特别是表面龟裂的主要原因。
为此在混凝土的制作材料上，首先要考虑是水泥的品种规格，其次水灰比的变化对混凝土强度特别是早期强度有很大的影响，另外砂卵石的用量及含泥量过大时，混凝土的抗拉强度会显著降低、收缩性增大，将更容易产生塑性收缩而开裂。
目前，泵送的商品混凝土大量用于施工中。
为满足泵送的要求，一般水泥含量大，易流动、坍落度大。
如果施工不注意，很容易产生楼板的局部砂浆多、粗骨料少的现象，随着混凝土脱水收缩，也容易产生表面裂缝。
某些工程在主体结构施工中，采用了收缩性较大的矿渣水泥，或水泥用量过多、使用过量的粉砂，致使标准稠度的用水量较大。
此外，若使用了安定性不合格的水泥，会直接导致混凝土内部结构普遍遭到破坏，混凝土楼板出现大面积龟裂现象。
2.3施工方面
1）负筋保护层偏大例如：某住宅楼为框架结构，二楼住户人住时发现楼板在楼板角部 45°和板中线管部位有贯穿性的裂缝，经测量开裂严重的开间板面负筋部位最大裂缝宽度为 0.45mm，已严重影响使用功能。
该开间负筋混凝土保护层实测平均值为 52mm，比设计值 15mm 超出 47mm。
据此判定，板面负筋范围内的角部 45°裂缝产生的原因为施工时踩踏钢筋严重，导致负筋保护层偏大，失去作用造成的。
另外，某些工程施工时楼板混凝土板厚超厚，造成实际负筋保护层偏大，也容易造成板面负筋范围内角部 45°裂缝。
2）板底混凝土保护层不足及砂的氯盐含量超标，模板的选用不合理；混凝土配置、运输、浇筑、振捣流程不合理；在混凝土施工过程中施工缝的位置留置与相应的接缝处理不符合要求、养护不当等。
3预防措施
3.1材料的控制
施工材料质量、收缩引起的裂缝，是可以控制其最小限度的发生，施工时严格按规范选用材料，坚决杜绝不合格的材料，优化混凝土配合比，合理选用水泥品种。
对原材料（钢筋、水泥、砂、碎石、水等）都应进行严格的抽样检验。
对混凝土配合比应进行对比试验，在高温下或雨后施工对砂、碎石进行含水量试验，及时调整施工配合比，确保混凝土的施工质量。
3.2混凝土拌和与浇筑
混凝土应严格按照配合比计量投料，拌和时间不应小于 1～2min，使和易性好，不离析，不析水，运输时间短，浇筑时分层浇筑，分层厚度不应大于 30cm。
振捣时应让振捣棒插入前层 5～10cm，振捣时间为 1min 左右，直至排出气泡为止。
浇筑之前首先要对模板及支架、钢筋及其保护层厚度、预埋件、预留孔洞等进行检查，确认无误后方可进行浇筑。
混凝土的拌和运输等必须满足连续浇筑要求。
浇筑中要防止钢筋、模板、定位筋、垫块及预埋管道的移动和变形。
大体积混凝土浇筑还要满足分层浇筑、分层振捣的要求，并应采取一定的散热措施，有效降低混凝土内外的温差，从而减少温度裂缝的产生。
振捣要密实，确保混凝土能填充到各个角落，同时也要避免过振引起塑性裂缝和干缩裂缝。
3.3混凝土坍落度的控制
在运输过程中，混凝土不能离析，避免日晒雨淋，运输时间不应大于 30min。
加强混凝土养护。
混凝土养护的方法有洒水养生、薄膜养生和蒸汽养生等。
养生时间不应少于 7 天。
3.4其他的防治措施
施工中应严格按照制定的方案进行，不得随意更改施工顺序，以免引起不必要的附加应力导致结构开裂。
施工技术方案中，应做好入模混凝土的温度控制、浇筑后混凝土温度控制、养护及拆除模板后的养护等措施，施工前做好施工技术交底，落实各项施工任务，分配专人进行技术指导和质量监督。
4处理措施
目前现浇混凝土楼板施工中彻底杜绝裂缝还不太现实，而且设计规范允许一定宽度的裂缝出现，一旦出现裂缝，处理时应遵守以下原则：
1）裂缝宽度在设计允许范围内时，可不作处理。
2）裂缝宽度超过规范要求时，不要急于处理，先查清开裂原因，一般应待其发展基本稳定后再处理。
若影响结构安全的裂缝，不要擅自决定处理意见，应提请设计或主管部门处理解决。
3）不影响结构安全的裂缝应结合使用情况，按下述方法处理。
化学灌浆：适用于贯通裂缝，采用专用压力设备，将化学浆液压入缝内，一般化学浆液为环氧树脂、氰凝、聚氨脂等。
开槽嵌缝：在原有裂缝位置开槽，槽内清理干净，用密封材料填满嵌实，密封材料有环氧胶泥，密封油膏，聚合物砂浆等。
表面涂抹：在裂缝表面涂刷密封涂料或防护砂浆，一般加玻纤布作加劲层，密封涂料采用聚氨脂或环氧树脂，防护砂浆采用聚合物砂浆或氯丁胶乳砂浆。
5结束语
现浇混凝土楼板出现裂缝虽然是一种常见的建筑质量通病，实践证明，只有从原材料、设计、施工等方面加强质量控制，加强混凝土楼板的施工工艺的管理，严格按照施工规范、规程操作，才能最大限度的预防和控制混凝土裂缝的产生，从而保证混凝土楼板的施工质量，保证建筑物混凝土结构安全、适用、可靠和耐久的要求，从而保障人们的生命和财产安全。
参考文献：
[1] 建筑结构检测技术标准.GB/T50344-2004.
[2] 建筑变形测量规范.JGJ8-2007.
[3] 混凝土结构设计规范.GB50010-2010.
[4] 混凝土中钢筋检测技术规程.JGJ/T152-2008；。
