故障录波装置工作原理嗨,朋友!今天咱们来唠唠故障录波装置这个超有趣的东西。
你可别一听“故障录波装置”就觉得很枯燥哦,其实这里面的学问可大着哩。
故障录波装置呢,就像是一个超级侦探。
想象一下,在一个大大的电力系统的世界里,有各种各样的线路、设备在忙碌地工作着。
这时候,如果突然有什么地方出故障了,就像是平静的小镇突然发生了神秘事件一样。
故障录波装置就开始它的工作啦。
这个装置呀,它一直在悄悄地观察着电力系统里的各种情况。
它主要关注的就是电流和电压这两个调皮的小家伙。
电流就像是一群奔跑的小蚂蚁,在电线这个“小路”上快速地跑来跑去,而电压呢,就像是给这些小蚂蚁提供动力的神秘力量。
故障录波装置就时刻盯着它们的一举一动。
当故障发生的时候,比如说某条线路突然被雷劈了一下,或者是某个设备突然“闹脾气”不工作了。
这时候,电流和电压就会变得很不正常。
电流可能会突然变得很大,就像小蚂蚁们突然变得超级疯狂,到处乱撞;电压呢,可能会突然降低或者升高,就像动力系统出了岔子。
故障录波装置就会非常敏锐地察觉到这些变化。
它是怎么察觉到的呢?其实啊,它里面有很多超级敏感的传感器。
这些传感器就像是小耳朵和小眼睛,能够精确地捕捉到电流和电压的微小变化。
一旦发现有异常,就会迅速把这些信息记录下来。
这个记录的过程就像是在写一本神秘事件的日记一样。
故障录波装置记录下来的信息可详细啦。
它会把故障发生的准确时间记下来,精确到每一分每一秒。
这就好比是侦探记录犯罪发生的时间一样重要。
而且它还会记录电流和电压变化的整个过程,是怎么变大或者变小的,变化的幅度是多少,这些都记得清清楚楚。
那它记录这些有什么用呢?这用处可大了去了。
对于电力系统的工作人员来说,这些记录就像是解开故障谜团的重要线索。
工作人员就可以根据这些记录,像侦探破案一样,去分析故障到底是出在哪里。
是某条线路的某个地方断了,还是某个设备内部的零件出了问题。
比如说,如果故障录波装置显示某条线路在某个时间电流突然变得超大,而电压又降低了很多,工作人员就可以重点去检查这条线路是不是被什么东西短路了。

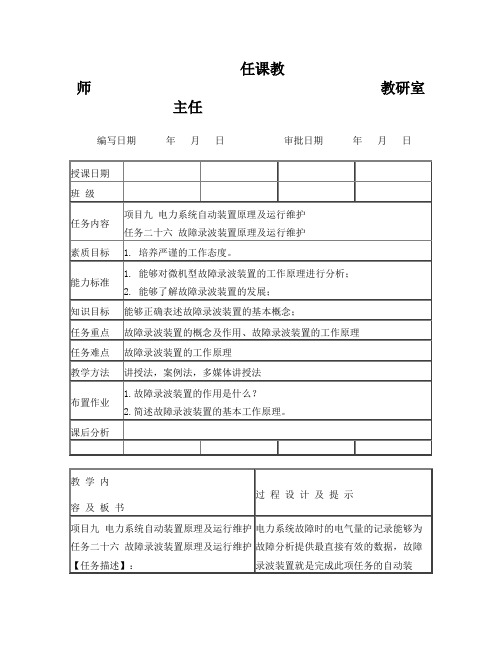

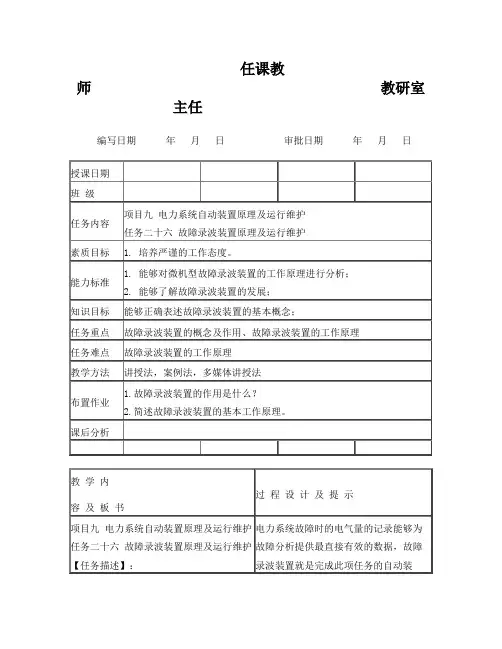

任课教师教研室主任编写日期年月日审批日期年月日授课日期班级任务内容项目九电力系统自动装置原理及运行维护任务二十六故障录波装置原理及运行维护素质目标 1. 培养严谨的工作态度。
能力标准1. 能够对微机型故障录波装置的工作原理进行分析;2. 能够了解故障录波装置的发展;知识目标能够正确表述故障录波装置的基本概念;任务重点故障录波装置的概念及作用、故障录波装置的工作原理任务难点故障录波装置的工作原理教学方法讲授法,案例法,多媒体讲授法布置作业1.故障录波装置的作用是什么?2.简述故障录波装置的基本工作原理。
课后分析教学内容及板书过程设计及提示项目九电力系统自动装置原理及运行维护任务二十六故障录波装置原理及运行维护【任务描述】:电力系统故障时的电气量的记录能够为故障分析提供最直接有效的数据,故障录波装置就是完成此项任务的自动装【任务准备】:【任务实施】:【相关知识】:一、故障录波器1、概念及应用当电力系统发生故障及振荡时,能迅速自动直接记录下反映到故障录波装置安装处的系统故障电气量的一种自动装置。
在主要发电厂、220kV及以上变电所和110kV重要变电所,应装设故障录波或其他类型的故障自动记录装置。
2、故障录波装置的作用:3、故障录波装置录取量的选择1)、线路零序电流必录。
2)、录取波形应能看出故障类型、相别、故障电流、电压的量值及变化规律,跳合闸等。
3)、录波量力求完整,如对220kv及以上线路三相电流应当录全。
4)、在可能发生振荡的线路上,可录一相功率量。
5)、对于装有高频相差保护的线路,当需要录取高频信号时,可少录一相该线的电流,利用录取电流的振子改录高频信号。
对少录的一相电流可采取纵横配合的方法来弥补。
6)、当需要记忆量时,可录一组电流及一组相电压。
置。
本任务中,要求能够知道什么是故障录波器及故障录波器的作用,能够分析微机故障录波器的构成、原理及运行。
分组查阅资料,了解故障录波器的概念和历史现状。

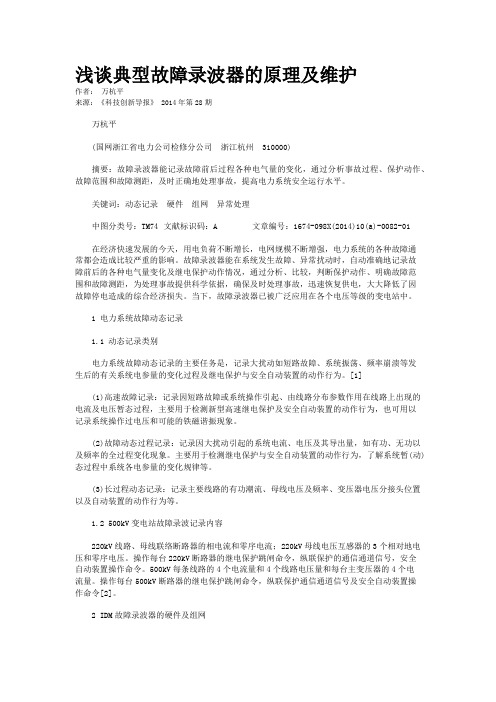

浅谈典型故障录波器的原理及维护作者:万杭平来源:《科技创新导报》 2014年第28期万杭平(国网浙江省电力公司检修分公司浙江杭州 310000)摘要:故障录波器能记录故障前后过程各种电气量的变化,通过分析事故过程、保护动作、故障范围和故障测距,及时正确地处理事故,提高电力系统安全运行水平。
关键词:动态记录硬件组网异常处理中图分类号:TM74 文献标识码:A 文章编号:1674-098X(2014)10(a)-0082-01在经济快速发展的今天,用电负荷不断增长,电网规模不断增强,电力系统的各种故障通常都会造成比较严重的影响。
故障录波器能在系统发生故障、异常扰动时,自动准确地记录故障前后的各种电气量变化及继电保护动作情况,通过分析、比较,判断保护动作、明确故障范围和故障测距,为处理事故提供科学依据,确保及时处理事故,迅速恢复供电,大大降低了因故障停电造成的综合经济损失。
当下,故障录波器已被广泛应用在各个电压等级的变电站中。
1 电力系统故障动态记录1.1 动态记录类别电力系统故障动态记录的主要任务是,记录大扰动如短路故障、系统振荡、频率崩溃等发生后的有关系统电参量的变化过程及继电保护与安全自动装置的动作行为。
[1](1)高速故障记录:记录因短路故障或系统操作引起、由线路分布参数作用在线路上出现的电流及电压暂态过程,主要用于检测新型高速继电保护及安全自动装置的动作行为,也可用以记录系统操作过电压和可能的铁磁谐振现象。
(2)故障动态过程记录:记录因大扰动引起的系统电流、电压及其导出量,如有功、无功以及频率的全过程变化现象。
主要用于检测继电保护与安全自动装置的动作行为,了解系统暂(动)态过程中系统各电参量的变化规律等。
(3)长过程动态记录:记录主要线路的有功潮流、母线电压及频率、变压器电压分接头位置以及自动装置的动作行为等。
1.2 500kV变电站故障录波记录内容220kV线路、母线联络断路器的相电流和零序电流;220kV母线电压互感器的3个相对地电压和零序电压。
故障录波的原理嗨,朋友!你有没有想过,当电力系统出故障的时候,就像一个人生病了一样,那得怎么去找出问题出在哪呢?这时候啊,故障录波就像是一个超级侦探闪亮登场啦。
我先给你讲个故事吧。
我有个朋友叫小李,他在一家电力公司工作。
有一次,他们公司负责供电的一个区域突然停电了。
这可不得了啊,好多用户都着急了,打电话来问是怎么回事。
小李和他的同事们就像热锅上的蚂蚁,急得团团转。
这个时候,故障录波装置就成了他们的救命稻草。
那故障录波到底是怎么工作的呢?其实啊,故障录波就像是一个超级敏感的耳朵和眼睛,时刻在监听和观察电力系统的情况。
它主要是对电力系统故障或者异常运行时的电压、电流等参数进行记录。
这就好比你在看一场精彩的魔术表演,你得仔细观察魔术师的每个动作,而故障录波就是在仔细观察电力系统里的每一个“小动作”。
故障录波装置里有传感器呢。
这些传感器啊,就像我们的触觉神经一样,能够敏锐地感知电压和电流的变化。
当电力系统正常运行的时候,电压和电流是按照一定的规律在“流动”的,就像平静的河流一样,缓缓流淌。
可是一旦出现故障,就像突然有一块大石头掉进了河里,水流就会变得紊乱起来。
传感器就会迅速地察觉到这种变化,然后把信号传给故障录波装置。
这个时候,故障录波装置就开始它的记录工作啦。
它就像一个超级速记员,快速地把电压、电流的波形变化记录下来。
这记录下来的波形啊,就像是一幅神秘的地图。
你想啊,如果一个人在森林里迷路了,地图是不是特别重要?这故障录波记录的波形对于找出电力系统故障来说,就是这么重要的东西。
我再给你举个例子吧。
假如电力系统是一个大乐团,电压和电流就像是乐团里的不同乐器发出的声音。
正常的时候,各种乐器配合得非常和谐,演奏出美妙的音乐。
一旦有个乐器出问题了,就像小提琴的弦突然断了,那整个音乐就乱套了。
故障录波呢,就能够准确地把这个混乱的“音乐”记录下来,让维修人员能够听出是哪个“乐器”出了问题。
那故障录波装置记录下来的这些数据有什么用呢?这用处可大了去了。
任务二十六故障录波装置原理及运行维护故障录波装置(FARB)是一种用于监测电力系统中短时故障的装置,它能够记录下电流和电压的瞬时变化,以便后续分析和解决故障。
下面将详细介绍故障录波装置的工作原理以及运行维护。
一、工作原理故障录波装置的工作原理基于故障录波技术,其基本步骤如下:1.信号采集:故障录波装置使用传感器来采集电流和电压信号,通常采用电流互感器和电压互感器来完成,将电流和电压的变化转化为与之对应的测量信号。
2.信号处理:采集到的电流和电压信号被送到一系列的电路中进行处理。
首先,信号会经过阻抗匹配电路和放大电路放大到适当的幅度;然后,信号会经过滤波器去除高频噪声和杂散信号;最后,信号会经过模数转换器转换为数字信号,以便后续存储和处理。
3.数据存储:经过信号处理后,电流和电压的波形数据会被存储在装置的存储介质中,通常是闪存、硬盘或者SD卡。
存储介质的容量越大,保存的数据量就越多。
4.数据分析:一旦故障发生,当电流或电压信号超出设定的阈值时,故障录波装置会立即触发,并记录下故障发生时刻前后的电流和电压波形数据。
这些数据可以用于后续分析,以确定故障的类型、位置和原因。
5.数据传输:故障录波装置可以通过通信接口(如RS485、以太网等)将数据传输给上位机。
上位机可以对数据进行进一步的处理和分析,并提供更详细的故障记录和报告。
二、运行维护故障录波装置的运行维护对于保证其正常工作和准确记录故障数据是非常重要的。
以下是一些常见的运行维护事项:1.定期校准:定期对故障录波装置进行校准,确保其测量和记录的准确性。
当设备出厂时,通常已经进行了校准,但长期使用后可能会出现漂移,所以需要定期进行校准。
2.软件升级:随着技术的发展,故障录波装置的软件可能会出现新版本的发布。
这些新版本可能包含更先进的算法、更稳定的性能和更友好的用户界面,因此定期进行软件升级可以提高装置的功能和性能。
3.清洁检查:定期清洁故障录波装置的外壳,并检查其连接器和插头是否正常工作。
微机故障录波器的运行维护总结摘要:本文简要阐述了故障录波器在电力系统中的作用,对微机故障录波器的运行维护进行了总结,简要说明了录波图的分析应用方法。
关键词:微机故障录波器、运行维护、录波图分析一、故障录波器的作用及微机故障录波器的特点故障录波器装置是常年投入运行监视着电力系统运行状况的一种自动记录装置,当系统故障时装置启动,直接记录下反映到装置安装处的系统故障电气量(电流、电压)及数字量(开关变位、保护动作等)变位情况,是分析系统事故的可靠依据,其作用如下:1、正确分析事故的原因并研究防止对策。
通过录波图所反映的故障类型、相别,故障电流、电压的数值以及断路器跳合闸时间和重合是否成功等情况,就可以正确地分析和确定事故的原因,研究有效的防止对策,从而减少以至避免再发生类似事故。
2、正确评价继电保护和自动装置的工作。
利用录波资料可以正确评价和验算继电保护装置工作的正确性,特别是当发生转换性故障时,更需要录波资料来正确评价继电保护和重合闸装置的工作。
3、帮助寻找故障点。
利用录波器的测距功能,可以较准确的判断故障范围,这样就缩短了巡线范围,有利于迅速找到故障点。
4、发现继电保护和自动装置缺陷,便于改进和完善装置。
5、发现一次设备缺陷,及时消除隐患。
微机故障录波器出现以前,国内广泛使用的是光线型故障录波器,同光线型故障录波器相比,微机故障录波器具有录波可靠性高、录波容量大、录波时间长、记录次数多、操作简便、维护方便、获取波形快速方便、录波图清晰准确等优点,同时具有故障测距及电气量数值测量等功能,为故障分析带来诸多方便。
二、微机故障录波器常见异常运行及其原因自1993年3月10日我站第一台微机录波器投运以来,微机录波器在我站已有八年的运行历史,目前,我站共安装录波器5台,其中SZD-3型2台,YS-88型2台,GTW型1台。
通过对我站微机录波器的异常运行进行分析总结,其常见的异常运行主要有以下几类,现简述如下:1、微机故障录波器死机1)电源故障;2)录波器内直流绝缘下降;如显示"00:00:0F", 表示前置机出错。
变电站故障录波装置的设计及介绍曲春辉,张新国,焦彦军(华北电力大学,河北保定071003)摘要:电力系统的发展对变电站故障录波装置提出了更高的要求,计算机软硬件技术的飞速发展,全球定位系统(GPS)、以太网络、数字信号处理器(DSP)、嵌入式计算机等硬件技术及面向对象编程(OOP)的软件技术,为微机型故障录波装置的性能改善提供了必要条件。
本文介绍了一种基于当前先进的计算机技术的高性能的变电站故障录波装置的设计方案,较详细地分析说明了其软硬件结构和功能。
关键词:变电站故障录波GPS 以太网PC/1040引言随着电力网络的扩大复杂化和区域互联趋势的到来,电力系统的行为也将越来越复杂。
一些原有的假设条件和简化模型的适用性都将接受进一步的挑战与检验。
在此情况下丰富详尽的现场实测数据,尤其是故障或非正常状态下的数据,无疑将具有越来越重要的价值。
它们不仅是分析故障原因检验继电保护动作行为的依据,也为电力工作者研究了解复杂系统的真实行为,发现其规律提供宝贵的资料,因此故障录波装置作为电力系统暂态过程的记录设备,电力系统对其要求也越来越高了,计算机技术的不断突飞猛进,为微机型故障录波装置进一步扩大信息量,提高可靠性、准确性、灵活性、实时性以及共享信息资源提供了必要的有利条件。
本文提出了一种利用当前先进的计算机技术实现微机型故障录波装置的方案,以提高故障录波装置的性能,使之更好地适应电力系统发展的需要。
1故障录波器的整体结构该系统以网络为核心,把各个单元连接成为一个有机整体,作为一个分布式的系统,它采用多CPU并行工作方式构成。
主要可以分为三大部分:下位机单元、中层通讯管理单元、上位机单元。
下层采集卡相互独立,中层管理单元负责与上位机的通讯及保存掉电后可能丢失的数据,上位机负责人机接口及与其他系统通过网络通信。
结构如图1所示。
1.1下位机单元(数据采集系统)数据采集系统,包括开关量采集系统和模拟量采集系统。
装置中可插入开关量采集板4块,模拟量采集板6块,每块开关量采集板可监测32路开关量,每块模拟量采集板可监测16路模拟量。
