高压旋喷桩工艺试验1. 前言高压旋喷桩是一种新型的地基加固方法，该方法以普通喷射桩为基础，在喷射过程中加入高压水流，实现更高效、更深入的桩混合式地基加固。
该工艺在建筑、交通等领域广泛应用，本文结合对高压旋喷桩工艺试验的探究，出该工艺的优点和不足之处，为今后的研究提供参考。
2. 工艺试验2.1 设备本次试验使用的高压旋喷桩设备为常见的组合式高压旋喷桩机，包括压缩机、混合器、水泵等，材料为石英砂、水泥和水，配比为1:1:1。
2.2 实验步骤1.按照设计要求，选定试验点位并进行现场勘测。
2.在试验点挖掘坑洞，确保试验点表面平整。
3.进行设备调试测试，调整好混合器和压缩机的参数，保证水和石英砂的比例和砂粒尺寸符合要求。
4.开始试验，将水泥倒入混合器中搅拌均匀后，再将石英砂逐步导入混合器，与水泥和水混合在一起。
混合过程中要求不断搅拌，确保材料充分混合。
5.将搅拌均匀后的材料通过管道输送至旋喷枪，利用压缩机产生高压气流使材料在旋喷枪中产生高速旋转。
6.将旋喷枪放置在试验点表面，按设计要求进行旋转和喷射，直到形成预期形状的桩基。
2.3 实验结果在本次试验中，实验点高压旋喷桩均可达到预期效果，加固效果良好，每个试验点的平均坚实程度均可以达到设计要求。
其中，水泥与石英砂的比例是影响坚实程度的重要因素之一。
3. 工艺3.1 优点1.加固效果好。
高压旋喷桩具有很好的机械强度，能够承受高荷载的地基加固。
2.工艺简单。
高压旋喷桩工艺操作相对简单，不需要大量人员和设备，且材料及设备都可以在当地采购，价格便宜。
3.工期短。
高压旋喷桩加固效果快速明显，比传统的桩基加固方式工期缩短了很多。
3.2 不足之处1.设备要求高。
高压旋喷桩机的设备技术要求较高，需要专业技术人员对其进行调试和维护。
2.砂石存储和运输成本高。
石英砂等砂石的存储和运输成本相对较高，且 transported。
3.对地下水的污染。
在工艺实施过程中，水泥等材料会产生一定的废液，未妥善处理可能会对地下水造成污染，需要加强监管和管理。

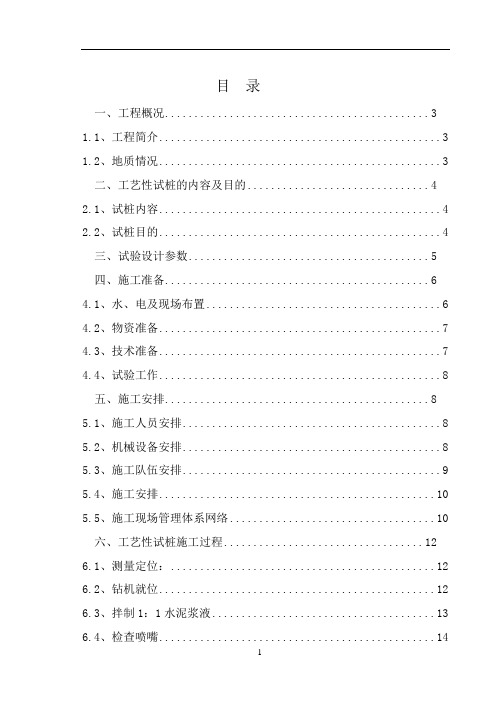

目录一、工程概况 (3)1.1、工程简介 (3)1.2、地质情况 (3)二、工艺性试桩的内容及目的 (4)2.1、试桩内容 (4)2.2、试桩目的 (4)三、试验设计参数 (5)四、施工准备 (6)4.1、水、电及现场布置 (6)4.2、物资准备 (7)4.3、技术准备 (7)4.4、试验工作 (8)五、施工安排 (8)5.1、施工人员安排 (8)5.2、机械设备安排 (8)5.3、施工队伍安排 (9)5.4、施工安排 (10)5.5、施工现场管理体系网络 (10)六、工艺性试桩施工过程 (12)6.1、测量定位： (12)6.2、钻机就位 (12)6.3、拌制1：1水泥浆液 (13)6.5、下钻 (15)6.6、提升钻杆 (15)6.7、桩顶喷浆 (16)6.8、清理机具 (17)6.9完成单根旋喷桩施工 (17)6.10、提钻速度 (17)6.11、试桩完毕 (18)6.12、试桩结果 (18)七、高压旋喷桩施工工艺流程及质量要求 (20)7.1、施工工艺流程图 (20)7.2、质量要求 (21)八、桩基施工质量、安全、进度保证措施 (21)8.1、质量保证措施 (21)8.2、进度保证措施 (23)8.3、安全施工措施 (23)九、试桩过程存在的不足 (24)十、下步施工注意事项和需要进一步改进的地方 (24)十一、综合评价及总结 (25)高压旋喷桩工艺试验总结为了保证工程质量优质，避免盲目施工，通过试验桩的各工序施工时间，确定本段桩基施工所需投入的钻机数量以及施工资源的配置和标准的施工工艺和合理的施工组织，确保我标段内的高压旋喷桩工程质量符合设计及规范要求，我分部在DK182+500-DK182+540区间路基段选定20颗桩作为高压旋喷工艺试桩。
一、工程概况1.1、工程简介DK182+476.63-DK183+101.495区间路基处理段全长624.86m，工点前接刚要河大桥，后接北尖篆河特大桥，工点位于滨海平原区，线路在本段为路基填方。
旋喷桩试桩总结报告目录一、前言 (2)1.1 编制目的 (2)1.2 报告范围 (3)二、试验桩基本情况 (4)2.1 试验桩编号与分布 (5)2.2 试验桩设计参数 (6)2.3 试验桩施工过程 (7)三、试验桩检测与分析 (8)3.1 检测方法与仪器 (10)3.2 检测结果汇总 (11)3.3 数据分析与解读 (12)四、旋喷桩效果评价 (13)4.1 旋喷桩施工质量评估 (14)4.2 旋喷桩承载力评估 (15)4.3 旋喷桩工程效益评估 (16)五、问题与建议 (17)5.1 存在的问题 (18)5.2 改进建议 (19)六、结论与展望 (20)6.1 结论总结 (21)6.2 未来展望 (21)一、前言随着现代基础工程技术的不断发展，旋喷桩作为一种新型的软基处理方法，在提高地基承载力、减小沉降方面发挥着重要作用。
为了更好地推广应用旋喷桩技术，我们组织了本次旋喷桩试桩总结报告的编写工作。
本报告旨在对本次试桩试验的过程、结果进行分析总结，为今后的旋喷桩施工提供经验借鉴和技术支持。
本次试桩试验位于某住宅小区项目，目的是验证旋喷桩在提高地基承载力、减小沉降方面的有效性。
试验过程中，我们对不同参数下的旋喷桩进行了详细的施工和检测，并对试验数据进行了整理分析。
通过本次试桩试验，我们初步掌握了旋喷桩的施工工艺和质量控制要点，为今后的旋喷桩施工提供了有力保障。
我们也认识到旋喷桩技术在实际应用中仍存在一些问题和不足，需要在今后的实践中不断改进和完善。
1.1 编制目的本次旋喷桩试桩总结报告旨在对本次旋喷桩试验进行全面的梳理和分析，以评估旋喷桩在提升地基承载力、改善土体性能等方面的效果。
通过收集试验数据，分析旋喷桩在不同条件下的施工性能、质量控制及存在的问题，为后续工程应用提供科学依据和技术支持。
也为验证旋喷桩法在本地区的适用性、有效性和经济合理性提供重要参考。
通过总结经验教训，为类似工程提供借鉴和指导，确保工程质量与安全。
一、工程概况本标段工程主线桥头路基处理采用高压旋喷桩，桩径为0.6m。
主线桥头处理长度为50m，分为加固区和过渡区，长度均为25m。
加固区旋喷桩的间距为1.8m,桩长为14m，过渡区旋喷桩的的间距为2m，桩长为16m。
二、试验桩选择及试验目的根据设计要求试验桩不少于5根，根据现场实际土质及具体施工情况，本工程选取5根旋喷桩，两根桩长14m,间距2.0m,三根桩长16m,间距1.8m。
根据试验桩确定实际地层中钻机的相应指标，确定高压旋喷桩在施工中的提升速度、回转速度、喷浆压力、水灰比等工艺参数，为大面积高压旋喷桩施工提供信息参数。
三、施工人员机械准备表1施工人员人员一览表表2 高压旋喷桩设备配备一览表四、施工工艺高压旋喷桩采用单管旋喷法，施工工艺流程为：施工准备→测量定位→机具就位→钻孔至设计标高→旋喷开始→提升旋喷注浆→旋喷结束成桩。
（1）场地平整：先进行场地平整，清除桩位处地上、地下的一切障碍物，场地低洼处用粘性土料回填夯实。
（2）测量定位：首先用全站仪根据高压旋喷桩的设计范围放出施工区域的控制桩，然后使用钢卷尺和拉线根据桩距放出每根桩的桩位位置，用小竹签做好标记，并撒白灰标识，确保桩位准确。
（3）机具就位：桩机缓慢移动至施工点位，由专人指挥，用水平尺和定位测锤校准桩机，使桩机水平，导向架和钻杆应与地面垂直，倾斜率小于 1.5%。
对不符合垂直度要求的钻杆进行调整，直到钻杆的垂直度达到要求。
（4）根据现场设备的具体情况，拟定技术参数如下表所示：表3技术参数一览表（5）钻杆钻进：启动钻机边旋转边钻进，至设计标高后停止钻进。
（6）浆液配置：根据搅拌罐体积计算需用水量加入同样质量水泥，搅拌均匀，且水泥浆搅拌时间不少于3min，水泥浆搅拌均匀后经过过滤网进入浆液存第一储罐，搅拌后通过浆液泵通过过滤网进入第二储罐，继续搅拌。
（7）喷射注浆：插入旋喷管前先检查压力设备和管路系统，设备的压力和排量必须满足要求。
目录目录 (1)1、试桩里程、布置形式及布置情况 (1)2、试桩施工机具 (1)3、试桩目的 (1)4、试桩施工工艺参数的确定 (2)5、施工过程质量控制 (3)6、施工工艺 (4)7、试桩技术要求 (6)8、旋喷桩现场检测情况 (7)9、试桩总结 (17)10、附件 (18)1、试桩里程、布置形式及布置情况D1K739+062=（NGDK739+062）涵洞基础软基处理进行了12根旋喷桩成桩工艺性试验，该试验桩已按照既定方案顺利完成。
旋喷桩布置形式为正方形布置，桩间距为1.2m。
旋喷桩直径为0.6m，设计桩长7.6m，实际桩长见附件：旋喷桩试桩记录2、试桩施工机具本次试桩选用MZG-50型桩机，主电机功率为30Kw。
试桩前所有用于试桩的机械必须完成以下工作：（1）桩机上的气压表、转速表、电流表、电子称必须经过标定，不合格的仪表必须更换。
（2）每台桩机钻架相互垂直两面上分别设置两个0.5Kg重的吊线锤，并画上垂直线。
（3）在每台桩机的钻架上画上钻进刻度线，标写醒目的深度。
（4）钻头直径的磨损量不得大于1cm。
3、试桩目的①确定每延米最佳水泥用量、水泥浆用量②钻杆的提升速度及钻杆旋转速度③最佳注浆压力。
④校核单桩、复合地基承载力。
⑤根据单桩承载力试验确定施工掺和比，取得可靠的、符合设计要求的工艺控制数据，以便指导本段旋喷桩大面积施工。
4、试桩施工工艺参数的确定4.1、钻进速度与提升速度根据以往水泥搅拌施工经验，钻机旋喷速度和提升旋喷速度如下：试桩施工中，严格控制机头的钻进速度(22cm/min)及提升速度(25cm/min)，注意保证桩头的质量（采用停留喷粉或喷浆30秒的方法），用电子秤或电子自动记录仪来记录每米喷粉量（湿法则记录总喷浆量及平均喷浆量），如发现喷粉量或喷浆量不足，则采用复搅复喷的方法来保证桩身质量（试桩时未发生）。
本段旋喷桩的施工采用湿喷法施工。
4.2、配合比根据《柳南施路专-08-1》设计要求，水泥采用P.042.5级普通硅酸盐水泥，掺灰量为被加固土湿质量的20～30%；地下水具有侵蚀性时，采用水泥+土，水泥掺量为30%。
单重管高压旋喷桩试桩总结1.试桩目的通过成桩工艺试验, 选定合适的配合比, 确定施工工艺和参数, 试桩数量不少于2根。
2. 编制依据2.1《铁路桥涵工程施工质量验收标准》（TB10415-2003）；2.2《铁路混凝土工程施工质量验收标准》（TB10424-2010）；2.3踏勘施工现场了解的情况和收集的相关资料。
3. 工程概况按照设计图纸, 高新线K1+202.93～K18+233.5共有框构桥11处。
框构桥基底一般以粉土、粉砂、细砂为主, 承载力较小。
旋喷桩设计直径60cm, 方格布置, 桩间距为1.0m、1.2m, 桩长按施工设计图纸和地面高程进行控制。
旋喷桩在U型槽部分均为直桩, 在框构主体部分有直桩和斜桩, 旋喷桩计4051根。
4. 地质情况框构桥基底一般以粉土、粉砂、细砂为主, 承载力较小。
5. 高压旋喷桩施工工艺试验根据工程实际情况和机具条件采用单重管高压旋喷注浆法进行施工。
5. 1施工准备5.1.1材料准备: 水泥采用P.S.B32.5R矿渣硅酸盐水泥, 理论水灰比为1: 1。
5.1.2施工机具：主要机具为高压泵钻机、浆液搅拌器等辅助设备, 包括操纵控制系统、高压管系统、材料储存系统以及各种管材阀门接头安全施施等。
主要机具设备规格技术性能表15.2施工工艺工艺概述: 本设计采用的高压旋喷桩径为0.6米, 用单重喷射管将水泥浆高压喷射注入到被切割、搅拌的地基中, 使水泥浆与土混合达到加固目的, 形成桩体, 其加固直径可达600～750mm。
喷射时先应达到预定的喷射压力、喷浆量后, 再逐渐提升注浆管, 注浆管分段提升的搭接长度不得小于300mm；当达到设计桩顶高度或地面出现溢浆现象时, 应立即停止当前桩的旋喷工作, 并将旋喷管拔出并清洗管路。
单重管法是将水泥浆与压缩空气同时喷射, 除可延长喷射距离大切削能力外, 也可促进废土的排除, 减轻加固体单位体积的重量。
5.2.1清除施工场地内的地上和地下的障碍物。
石家庄至济南铁路客运专线SJZF-2标站房及相关工程禹城东站雨棚旋喷桩试桩总结编制：审核：批准：中铁十八局集团第四工程有限公司石济客专站房项目经理部二〇一六年七月目录1、工程概况 (1)2、地理自然条件 (1)3、工艺示范工点 (1)4、试验项目及目的 (2)4.1试验项目 (2)4.2试验目的 (2)4.3试验依据 (2)5、施工机具和劳力组织 (3)5.1主要机具 (3)5.2主要劳力安排 (3)6、施工准备 (3)7、工艺要点 (3)7.1 施工工艺流程 (4)7.2 施工准备 (5)7.3.1 测量放样 (6)7.3.2钻机就位 (6)7.3.4确保桩顶强度 (7)7.3.5防止对周围结构进行破坏 (8)7.3.6清理桩头、成桩检测 (8)7.3.7单桩竖向抗压静载试验 (8)8、试验总结 (8)8.1高压旋喷桩施工参数总结 (8)8.2单桩竖向抗压静压试验试验检测结论 (9)8.3施工组织与资源配置 (9)禹城东站站台雨棚旋喷桩试桩总结1、工程概况禹城东站位于山东省禹城市梁家镇东李庄村东侧，京沪高铁以东；车站中心里程为改DK371+820，禹城东站站台雨棚长度均为450.00m，雨棚覆盖宽度8.000m，投影面积为7200平方米，结构形式为单柱双悬挑，每侧挑出长度4.000m，基础为高压旋喷桩，桩径为0.4m，桩长为8.3m，水灰比为1：1。
桩基础采用高压旋喷钻机施工。
基桩大面积施工前先进行三组高压旋喷桩施工，每组三根试验桩的施工及单桩竖向抗压承载力静载试验试桩的桩号分别为试桩1、试桩2、试桩3、试桩4、试桩5、试桩6、试桩7试桩8和试桩9，以达到为大面积工程桩施工提供参数和依据的目的。
2、地理自然条件桩身范围内的地基土均为路基回填改良土。
土壤标准冻结深度为0.50m，本工程抗震设防烈度为7度（0.1g），设计地震分组第二组。
地下水水位埋深浅，场地类别为Ⅲ类。
3、工艺示范工点先期开工九根基桩为额外选定禹城东站雨棚的9根试桩（非工程桩），9根试桩位置在站台雨棚区域内。
**********************工程高压旋喷试桩总结报告编制人：审核人：批准人：******集团股份有限公司***********************工程项目部2011年10月3日目录一、试桩目的 (1)二、工程概况 (1)三、劳动力、机械配备 (4)四、高压旋喷试桩施工 (4)五、高压旋喷桩试桩质量安全及环保措施 (11)******************工程高压旋喷试桩总结报告我项目部分别于2011年9月5日、9月21日在设计桥东KO+980处距离设计防渗墙5m左右的空地上进行了双重管及三重管高压旋喷桩试桩施工。
通过打试验桩，掌握气压、气量，调节喷灰量及搅拌速度，提升速度等施工参数，通过调整桩距验证有效成墙厚度是否满足设计要求。
双重管高压旋喷试桩于2011年9月6日完成，9月12日开挖清理出桩头后，会同监理、设计、审计及业主现场发现桩间搭接不满足设计图纸成墙厚度30cm 的要求，决定继续采用三重管高压旋喷试桩。
三重管高压旋喷试桩于9月21日完成，9月30日开挖清理出桩头后成桩效果理想，满足设计要求。
本次旋喷桩试桩施工总结如下:一、试桩目的⑴、通过试验确定高压旋喷桩施工工艺、设备的组合模式及配备数量，如钻机钻头形式、高压注浆泵的类型等，为以后大面积施工进行设备选型、配置提供依据；⑵、通过试验确定相关工艺参数，如：浆液的配合比、泵送的时间、压力、水泥浆的流量、喷嘴直径及钻机的提升速度及旋转速度等；⑶、验证高压旋喷桩喷射均匀程度及成桩直径；⑷、验证有效成墙厚度是否满足设计要求⑸、桩机操作人员了解桩机的性能、构造并熟悉操作、保养的方法；⑹、试验完成后，及时进行试桩工艺总结，编制试桩成果报告，为后续施工提供依据二、工程概况本次试桩于桥东KO+980处距离设计防渗墙5m左右的空地上进行。
第一次采用双重管高压旋喷试桩数量为10根，桩长为5m、6.5m，从原地面开挖宽一米，深一米的沟槽后开始进行试桩。
目录1.工程概况 (1)2.设计技术指标及技术参数的选定 (1)3.试桩人员机械设备配置 (1)4.施工方法及施工工艺 (2)5.试验桩施工情况 (6)6.试验桩检验结果 (6)7.结论 (7)高压旋喷桩试验桩施工总结1.工程概况本段接长桥涵基础设计为高压旋喷桩，设计桩长15m，桩径φ60cm，间距1.2m。
根据设计及施工规范要求，2010年4月25日在涵洞DIK559+460处进行了高压旋喷桩试桩施工，试验桩采用单管法施工，试桩2根，桩长均为15m。
地质情况如下：在涵洞DIK559+460的30m深度范围内的地基土均为饱和黏性土、粉性土。
2.设计技术指标及技术参数的选定2.1设计技术指标水泥要求采用P.O42.5以上普通硅酸盐水泥，胶凝材料掺量≥35%, 28d无侧限抗压强度≥2.5 Mpa,复合地基承载力≥150KPa。
2.2.工艺参数的选定根据不同压力进行试桩试验，试验桩长15米，桩间距按4米布置，水泥浆水灰比为1.0，密度为1.48 g/cm3。
注浆参数选定如下：5-2#试验桩：水灰比1.0，喷浆压力23～25MPa，提升速度15-20cm/min，旋转速度15-20r/min，空气压力0.5～0.7Mpa。
4-2#试验桩：水灰比1.0，喷浆压力20～22MPa，提升速度15-20cm/min，旋转速度15-20r/min，空气压力0.5～0.7Mpa。
3.试桩人员机械设备配置3.1.劳动力安排3.2. 主要机械设备表机械准备：主要机械设备：MGJ-50型旋喷桩机组1套，150KW发电机1台。
详见附表：4.施工方法及施工工艺4.1施工方法采用双重管法进行施工，施工工艺流程为：施工准备→测量定位→机具就位→钻孔至设计标高→旋喷开始→提升旋喷注浆→桩头复喷→旋喷结束成桩。
旋喷桩试桩施工工艺流程图4.2施工工艺4.2.1场地平整先进行场地平整，清除桩位处地上、地下的一切障碍物，场地低洼处用粘性土料回填夯实，并做好排浆沟。
K0+600~K0+623段高压旋喷桩试验施工总结一、试验项目名称：高压旋喷桩二、地点（桩号）：外围堰K0+600~K0+623三、试验时间：2010年5月11日~2010年5月13日。
四、试验目的：高压旋喷桩根据注浆管类型分为单管法、双管法、三管法等，本工程采用双管法注浆。
由于不同的地质条件旋喷桩施工时采用的高压泵压力、喷头提升速度、喷头直径、水灰比、以及旋转速度都将影响成桩质量，为了使本工程外围堰防渗止水效果更好，施工工艺更合理，在大面积旋喷桩施工前进行K0+600~K0+623试验段施工，以选取更合理的施工控制指标。
现场试验的目的主要是确定成桩直径或定向喷射距离、喷射的技术参数（提升速度、旋转速度）、水泥浆配合比以及加固体的强度和渗透系数。
并在施工工艺上总结经验指导大面积施工。
五、主要参加人员1、施工单位：白茹根（项目副经理）、黄孟春（技术负责人）、温国达（质检工程师）、甘海平（试验工程师）、周斌（测量工程师）、林振顺（施工员）。
2、监理单位：陈怡福（总监）、谷鼎新（专监）、王朝辉（专监）、黄明华（现场监理员）。
六、施工前的准备（1）施工条件根据施工图纸，高压旋喷桩地端进入不透水层以下2米。
根据地质图，高压旋喷桩底部以上2米主要为淤泥混砂层，-9m~+0m高程为回填砂，+0m~+4m高程为袋装砂。
本试验段高压旋喷桩底高程为-10.5m。
本工程外围堰K0+400~K0+666袋装砂已经施工到+4.0高程，场地已经平整，挖好排浆沟，设置回浆池，已经具备高压旋喷桩施工条件。
我项目部已经根据设计资料绘制K0+600~K0+623段旋喷桩布桩图，并注明桩位编号（GY01~GY28）及施工说明，对施工人员进行技术交底、安全交底和培训，施工记录所用的表各种表格已确定并符合规范要求。
（2）施工机械配备和材料准备情况本试验段防渗帷幕施工钻机采用XPZ-600型双重管高压旋喷桩机，BWT100/30高压注浆泵机。
目录
一、试桩目的 (1)
二、工程概况 (1)
三、劳动力、机械配备 (2)
四、旋喷桩施工 (3)
1、工艺流程 (3)
2、施工方法 (3)
3、试验数据的取得 (5)
4、试桩过程 (5)
5、试验结果 (6)
五、旋喷桩质量保证措施 (7)
六、安全保证的主要措施 (7)
七、环境保护的主要措施 (7)
高压旋喷桩试桩总结报告
我项目部于2013年05月10日在D1K69+755.6~D1K69+911.3段路基进行高压旋喷桩试桩施工，通过试桩进一步探明地质情况，熟练并掌握了高压旋喷桩施工方法、工艺流程、技术参数、质量检测等作业要求等。
本次试桩于2013年05月11日完成，达到了预期的试验目的，试桩施工取得了成功。
本次旋喷桩试桩施工总结如下:
一、试桩目的
1、确定满足设计强度要求的水泥掺量、水泥浆的配合比以及水泥浆比重。
2、确定机械性能能否满足要求。
3、确定合适的高压水泥浆泵浆压力值。
4、确定合适的钻杆提升速度、旋转速度等参数。
5、验证成桩的均匀性、连续性和桩径大小以及28天桩体抽芯无侧限抗压强度。
由此确定本标段的高压旋喷桩的施工工艺及施工技术参数，以确保正式施工时高压旋喷桩的施工质量。
二、工程概况
试桩里程：D1K69+755.6~D1K69+911.3，试桩平均桩长7.23m，根据设计要求，最少需要水泥21.26袋（50Kg/袋）。
加固后地基容许承载力不小于180kPa。
设计上主要要求为：
高压旋喷桩直径50cm，加固区内正三角形布置间距2.0m；高压旋
喷桩单体承载力256KN，处理后复合地基承载力特征值不低于180KPa。
初拟高压旋喷桩参数：单管法，喷浆压力不小于20Mpa，浆液应选用强度等级为42.5级以上的普通硅酸盐水泥，水灰比暂定为1.0，每延米桩身水泥用量暂定不小于147Kg，最终通过现场试喷试验确定，桩体室内试块无侧限抗压强度标准值≥3.25Mpa（28d），现场取样28d无侧限抗压强度标准值≥3.25Mpa。
三、劳动力、机械配备
为了优质高效地完成本次试桩的施工，加强对试桩施工技术的控制和安全保障，我部组织相关部门及技术人员对本试桩施工方案进行了专题研究，确保试桩能达到预期的效果，我部为加强建设项目管理、全面履行合同、控制施工成本，确保工程建设工期、质量、安全、生态环境保护等建设目标全面实现，施工组织机构图见下图。
试桩施工主要人员统计表：
旋喷桩施工机具设备统计
四、旋喷桩施工
1、工艺流程
高压旋喷桩施工顺序：清表整平地面钻机定位成孔、贯入注浆管制备水泥浆液喷射注浆拨管、清洗管路移位重复前步骤,完成余桩。
2、施工方法
施工时首先用钻机引孔，再用旋喷机喷射，即先把浆液管下到预定
加固范围最深点，然后自下而上进行高压喷射注浆切割土体，将开孔和灌注桩体同时进行，一次成桩，其工作步骤为：
1）钻机定位：钻机需平置于牢固坚实的地方，钻杆对准孔位中心，竖直度控制在1.0%桩长内。
2）钻孔下管：钻孔的目的是将注浆管顺利置入预定位置，在下管过程中，需防止管外泥砂堵塞喷嘴，确保下管顺利，下管过程中同时输送压缩气流，直至注浆喷头下到预定位置（预定加固范围最深点）。
3）制浆：本项目旋喷桩喷射注浆材料采用P.O42.5普通硅酸盐水泥，试桩时选取不同的水灰比，以确定最佳的旋喷效果。
4）试管：当注浆管置入土层预定深度后应用清水试压，若注浆设备和高压管路安全正常，则可搅拌制作水泥浆开始高压注浆作业。
5）高压注浆作业：高压射浆自下而上连续进行，注意检查浆液初凝时间、注浆流量、压力、旋转和提升速度等参数，应符合操作规程要求。
开动高压注浆泵，开始注浆，当注浆压力和电机转速稳定并达到试桩设计参数后，再按试桩设计提升速度开始提升钻杆，边旋转边喷浆边提升。
6）喷浆结束与拔管：喷浆由下而上至设计高度后，停止喷浆，拔出喷浆管，喷浆即告结束，把浆液填入注浆孔中，多余的清除掉，但需防止浆液凝固时产生收缩的影响，拔管要及时，不可久留孔中，否则浆液凝固后将难以拔出。
7）注浆设备清洗：当喷浆结束后，立即清洗高压泵、输浆管路、注浆管及喷头。
8）移位：桩机移至下一桩位，重复进行上述步骤的施工。
3、试验数据的取得
1）设备、人员数量由现场技术员记录；
3）水泥掺量、水泥浆的配合比以及水泥浆比重，由试验员测得；
4）高压水泥浆泵浆压力值、钻杆提升速度、旋转速度由现场技术员测量并记录；
5）成桩时间、总水泥用量，由现场记录员统计并记录；
4、试桩过程
试桩经过如下：
第1根试桩：
2013年5月10日下午2点30分，高压旋喷桩机经过各项准备工作后，开始下钻，2：33分钻至桩底设计标高，根据该钻机以往历史经验及设计图纸的要求，初步将施工参数确定为：注浆压力：25Mpa、钻杆转速15转/分钟、钻杆提升速度30公分/分钟、注浆至下午3：14第一根试桩完毕，经过对水泥袋的清点，总计使用了27袋，除去搅拌桶内及输浆管内的浆液，注入地层内的水泥量为估计为19袋。
比设计注浆量（147Kg/m,总计21.26袋）略低。
第2根试桩：
下午时间4点整，第二根试桩开始下钻，由于第1根试桩的水泥用量稍有不足，此次试桩降低了提升速度，并且提高了注浆压力，施工参数确定为：注浆压力：28Mpa、钻杆转速15转/分钟、钻杆提升速度25公分/分钟、该试桩下午4点05分开始注浆，下午4点46分结束，总计使用20袋水泥，对比第1根试桩，水泥用量有所增加。
比设计注
浆量（147Kg/m,总计21.26袋）略低。
第3根试桩：
下午5点，第3根试桩开始下钻，施工参数确定为：注浆压力：25Mpa、钻杆转速20转/分钟、钻杆提升速度23公分/分钟，下午5点05分，开始注浆，5点47分注浆结束，清点水泥袋数为，21袋，但还不能满足设计要求，估在下一根试桩时将提升速度降低至20公分/分钟。
第4根试桩：
2013年5月11日上午8点30分开始注浆，下午9点13分结束，施工参数确定为：注浆压力：22Mpa、钻杆转速20转/分钟、钻杆提升速度20公分/分钟，水泥使用量为21.3袋，满足设计图纸用量，为了明确该试桩成果，下一试桩决定仍使用这一参数。
第5根试桩：
该试桩上午9点40分开始注浆，上午10点23分结束，施工参数确定为：注浆压力：28Mpa、钻杆转速20转/分钟、钻杆提升速度20公分/分钟，水泥使用量为21.7袋，与第4根试桩吻合，明确了试桩参数，完成了第6、7根试桩。
5、试验结果
根据现场试桩确定：
水泥浆的水灰比为1：1；
泥浆泵浆压力值为21-29Mpa；
钻杆提升速度20cm/min；
钻杆旋转速度20r/min；
水泥为P.O42.5普通硅酸盐水泥
为确保桩体的均匀性、连续性，在旋喷过程中，无特殊原因，不得更换施工参数，在因故停喷时，需下钻50cm，与上段搭接。
五、旋喷桩质量保证措施
1）加强施工机械设备准备，钻机提升所用电动机应能保证钻杆顺利提升，钻杆旋转所用电机能保证钻杆顺利按正常匀速旋转，防止出现卡钻和堵管现象。
2）作好材料准备和现场其它准备工作，主要准备P.O42.5普通硅酸盐水泥, 对进场水泥作好检验,质量要满足试桩材料要求。
现场所用搅拌桶、电动机及相关施工工具安装调试完好，比重仪、钢尺和垂球等检查仪器准备好，确保能顺利施工。
3）加强施工过程控制，开钻前检查钻杆的垂直度和钻杆长度满足钻孔深度，孔底注浆稳定一段时间并由现场值班技术人员检查后才能上提，认真监督提升速度和旋转速度，出现卡钻后要重新下钻注浆，下钻深度为10cm，确保整个施工处于可控状态。
六、安全保证的主要措施
1、机械设备操作人员和指挥人员严格遵守安全操作技术规程，工作时集中精力，谨慎工作，不擅离职守，严禁酒后驾驶。
2、机械设备发生故障后及时检修，绝不带故障运行，不违规操作，杜绝机械和车辆事故。
3、施工现场的一切电源、电路的安装和拆除必须由持证电工操作；电器必须严格接地、接零和使用漏电保护器。
各孔用电必须分闸，严禁一闸多用。
孔上电缆必须架空2.0m以上，严禁拖地和埋压土中，电缆、电线必须有防磨损、防潮、防断等保护措施。
照明应采用安全矿灯或12V 以下的安全灯。
七、环境保护的主要措施
1、在成桩的过程中，如果产生了多余的浆体要弃掉，必须将浆体
弃到指定的地段，不得随意满地乱弃
2、施工过程中严禁将含有污染的物质或可见悬浮物的水排入河渠、水道。
所有机械废油回收利用或妥善处理，严禁随意泼倒。
高压旋喷桩现场施工记录
施工地点：长寿北站场路基里程：D1K69+755.6-D1K69+911.3 日期2013-5-10
记录：复核：
1。
