课程名称：电路与模拟电子技术实验指导老师：楼珍丽成绩：实验名称：扩音机电路实验实验类型：同组学生姓名：二、仿真：原理图：波形图：≈203.4整机放大倍数：287.368mV1.413mV三、实验：1.测量各级的静态工作点开路指标静态工作点R26(Ω) R20(Ω)R30(Ω)R入(Ω)V2(V) V3(V) V4(V) V6(V) V7(V) 理论近似值510k 100k 100k ╲0 0 -14 0 14 A1测量值510k 99.1k 100.2k ╲0 0 -14.81 0 14.83 理论近似值150k ╲0 150k 0 0 -14 0 14 A2测量值124.4k ╲0 148k 0 0 -14.81 0 14.842. 测试前置级、音调控制级的电压增益条件：a)音量电位器RP3置于最大位置； b)音调控制电位器置于中心位置；c)扩音机的输出在额定输出功率以内，并保证输出波形不产生失真； d)输入信号频率为1kHz 的正弦波。
3. 测量各项指标a) 最大不失真输出电压Vomax(Vopp):8.74V(24.6V)b) 输入灵敏度Vimax ：48.9mVc) 最大输出功率Po =Vomax²R L = 8.74²8W ≈ 9.55W前置级 音调控制级 V i1 101mV V i2 101mV V o1 625mV V o2 -95mVA v1 6.19 A v2 -0.94d)噪声电压Vn：1.54mVe)整机电路的频率响应①中频（f=1kHz）输出电压：628mV②下限截止频率f L：40Hz（444mV）③上限截止频率f H：33kHz（445mV）f)整机高低音控制特性先将RP1、RP2电位器旋至中间位置，减小输入信号幅度（f=1kHz），使输出电压为最大输出电压的10%左右，并保持Vi不变，测出Vo，算出中频时的Av。
≈−6.16中频Av：−62.210.1（1）f=100Hz时的音调控制特性使电位器RP1旋至两个极端位置A和B，依次测出A VA和A VB，并由此算出净提升量和净衰减量，用分贝表示。
电子电路综合实验报告班级：班姓名：班内序号：一、课题名称扩音机电路的设计与实现二、课题摘要扩音设备的作用是把从话筒、录音卡座、CD机送出的微弱信号放大成能推动扬声器发声的大功率信号，主要采用运算放大器和集成音频功率放大电路来构成扩音机电路。
本实验设计电路主要包括三级电路，分别的作用是前置放大、音调控制和功率放大。
三、关键字LF353、TDA2030A、音调控制、前置放大、功率放大四、设计任务要求设计实现一个对话筒输出信号具有放大能力的扩音电路，在面包板上实际搭建并调试测试，用PROTEL绘制原理图。
要求指标如下：1）最大输出功率0.5W2）负载阻抗为8Ω。
3）具有音调控制功能，即用两个电位器分别调节高音和低音。
当输入信号为1KHz时，输出为0dB；当输入信号为100KHz正弦时，调节低音电位器可以使输出功率变化±12dB；当输入信号为10KHz正弦时，调节高音电位器可以使输出功率变化±12dB。
4）输出功率的大小连续可调，即用电位器可调节音量的大小。
5）频率响应：当高、低音调节电位器处于不提升也不衰减的位置时，-3dB的频率范围是80Hz~6KHz，即BW=6KHz。
6）输入端短路时，噪声输出电压的有效值不超过10mv，直流输出电压不超过50mv，静态电源电流不超过100mA。
五、设计思路1、总体框图及设计前置放大主要完成小信号的放大，一般要求输入阻抗高，输出阻抗低，频带宽，躁声小。
音调控制主要实现对输入信号高、低音的提升和衰减。
功率放大决定了整机的输出功率，非线性失真系数等指标，要求效率高，失真小，输出功率大。
根据设计指标，扩音机各级增益的分配为：前置放大电压100倍，音调控制中频电压放大1倍，功率放大级电压放大4倍。
2、前置放大器的设计由于话筒提供的信号非常弱，一般在音调控制级前加一个前置放大器。
考虑到设计电路对频率响应及零输入时的噪声、电流、电压的要求，前置放大器选用集成运算放大器LF353。
扩音机电路实验报告.一、实验目的：1. 掌握扩音机的基本工作原理和电路结构。
2. 学会绘制扩音机电路图并理解电路图上各元器件的功能。
3. 掌握各种电路元器件的选用、使用及测试方法。
4. 学会使用示波器、信号源、变压器等测试仪器进行电路测试和调试。
二、实验器材：1. 扩音机电路板2. 下列元器件：电声 exciter、功率放大器、调频收音机、麦克风、音箱等。
3. 示波器、信号源、变压器等测试仪器。
三、实验内容：1. 按照扩音机电路原理图组装电路，并进行测试、调试。
2. 在调试中，需注意电源电压的合适选择，缺失的信号源的需要使用人工信号源等。
3. 测试各级电路中各种信号、频率的波形及大小，找出不正常的元器件并予以更换或调试。
四、实验原理：扩音机主要由四个部分组成：信号源、前级放大、功放及音箱。
其中，信号源主要为调频收音机或其他音频信号源；前级放大用来放大收音机或其他信号源的弱电信号；功率放大器用以将前级放大的信号再次放大，使得生成的信号足够大以驱动音箱；音箱是将电信号转化为声音信号的设备，并将声音传达到人的耳朵中。
五、实验步骤：1. 接线及调试准备：（a）准备所需要的元器件，并按照电路图接线。
（b）检查电源电压，确定为DC12V。
（c）测试各级电路中各种信号、频率的波形及大小，找出不正常的元器件进行更换或调试。
（d）向电声 exciter输入一定频率（如1kHz）的信号，测试输出信号波形。
2. 对前级放大进行测试：（a）在车坞直接连接调频收音机的输出，并测试输出信号波形及波幅。
（b）移除车坞，并通过麦克风输入，测试输出信号波形及波幅。
（c）如果波形不正常，则需要进行元器件更换或进一步调试。
3. 对功放进行测试：（a）测试功放输入的信号波形及波幅。
（b）测试功放输出的信号波形及波幅。
（c）如果波形不正常，则需要进行元器件更换或进一步调试。
4. 对音箱进行测试：（a）输出音频信号，并测试音箱输入的信号波形及波幅。

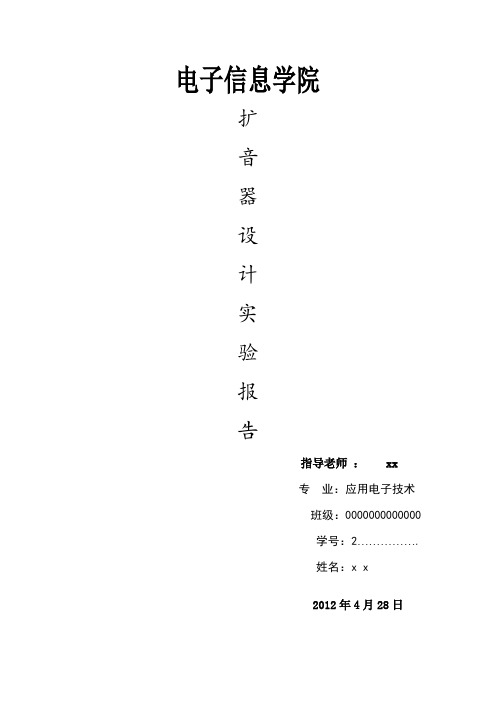

电子信息学院扩音器设计实验报告指导老师： xx专业：应用电子技术班级：0000000000000学号：2…………….姓名：x x 2012年4月28日目录1、集成运放简介 (2)2、关键元件性能介绍(LF353,UA74,TDA2030) (5)3、集成扩音机电路原理 (8)4、总结 (9)1集成运放简介简称集成运放，是具有高放大倍数的集成电路。
它的内部是直接耦合的多级放大器，整个电路可分为输入级、中间级、输出级三部分。
输入级采用差分放大电路以消除零点漂移和抑制干扰；中间级一般采用共发射极电路，以获得足够高的电压增益；输出级一般采用互补对称功放电路，以输出足够大的电压和电流，其输出电阻小，负载能力强。
功放俗称“扩音机”，它的作用就是把来自音源或前级放大器的弱信号放大，推动音响放声。
一套良好的音响系统功放的作用功不可没。
功放是音响系统中最基本的设备，它的任务是把来自信号源（专业音响系统中则是来自调音台）的微弱电信号进行放大以驱动扬声器发出声音。
功率放大器简称功放，其作用主要是将音源器材输入的较微弱信号进行放大后，产生足够大的电流去推动扬声器进行声音的重放。
由于考虑功率、阻抗、失真、动态以及不同的使用范围和控制调节功能，不同的功放在内部的信号处理、线路设计和生产工艺上也各不相同。
2按照集成运算放大器的参数分类1）、通用型运算放大器。
通用型运算放大器就是以通用为目的而设计的。
这类器件的主要特点是价格低廉、产品量大面广，其性能指标能适合于一般性使用。
例mA741（单运放）、LM358（双运放）、LM324（四运放）及以场内硬管为输入级的LF356 都属于此种。
它们是目前应用最为广泛的集成运算放大器。
2）、高阳型运算放大器。
这类集成运算放大器的特点是差模输入阻抗非常高,输入偏置电流非常小,一般rid>（109~1012）W,IIB 为几皮安到几十皮安。
实现这些指标的主要措施是利用场效应管高输入阻抗的特点,用场效应管组成运算放大器的差分输入级。
北京邮电大学实验报告实验名称：扩音机电路的设计与实现学院：班级：：学号班序号：日期：一、课题名称扩音机电路的设计与实现二、报告摘要和关键字1. 摘要：本实验主要采用运算放大器和集成音频功率放大电路构成扩音机电路，将话筒送出的微弱信号放大成能推动扬声器发声的大功率信号。
报告中首先结合设计任务要求给出设计思路和总体结构框图，然后讨论各级电路具体设计和原理图，后给出了仿真结果，实际搭建电路测试的数据，所得的波形图，调试过程中遇到的故障和问题分析，最后对本次实验进行了总结。
2 . 关键字：前置放大音调控制功率放大扩音三、设计任务要求采用运算放大器和集成音频功率放大电路设计实现一个对话筒输出信号具有放大功能的扩音机电路。
1、基本要求：1）最大输出功率不小于2W2）负载阻抗为8?3）具有音调调控功能，即用两个电位器分别调节高音和低音。
当输入信号为1kHz时，输出为OdB;当输入信号为100Hz正弦时，调节低音电位器可以使输出功率变化士12dB;当输入信号为10KHz时，调节高音电位器也可以使输出功率变化士12dB4）输出功率的大小连续可调，即用电位器可以调节音量的大小2、提高要求：1）频率响应：当高、低音调电位器处于不提升也不衰减的位置时，-3dB的频率围是80Hz~6KHz即BW=6KHz2）输入端短路时，噪声输出电压的有效值不超过10mv3）输入信号源为话筒输入，输入灵敏度不大于30mv四、设计思路与总体结构框图功置■■大大级级(]图1扩音机电路的原理框图扩音机电路主要采用运算放大器和集成功率放大电路构成，原理框图如图1所示。
前置放大主要完成小信号的放大，一般要求输入阻抗高，输出阻抗低，频带宽，噪声小；音调控制主要实现对输入信号高低音的提升和衰减；功率放大器决定整个电路的输出功率、非线性失真系数等指标，要求效率高、失真尽可能小、输出功率大。
电路设计时首先根据技术指标的要求，确定各级增益的分配，然后对各级电路进行具体的设计。
扩音机电路设计报告1.引言：扩音机是一种可以放大声音的电子设备，广泛用于会议、演讲、教学等场合。
在本设计报告中，我们将介绍一种基于放大器电路的扩音机设计。
该设计可以实现低功率输入信号的放大，以产生高功率输出来扩大声音。
2.设计目标：本次设计的目标是设计一个能够放大输入信号的扩音机电路，并具有以下特性：-低噪声放大器：确保输入信号的清晰度和准确性；-高增益：保证输入信号可以被放大到足够大的水平，以产生高功率输出；-功率放大：将放大的信号驱动一个功率放大器，以产生高功率输出。
3.设计方案：本次设计基于模拟电路，包括三个主要模块：前置放大器、主放大器和功率放大器。
3.1前置放大器：前置放大器负责对输入信号进行低噪声放大。
我们选择了放大器电路中常用的差分放大器设计。
差分放大器可以有效地抑制输入信号中的噪声，并具有较高的增益和共模抑制比。
另外，在输入和输出之间加入适当的滤波器可以进一步提高信号质量。
3.2主放大器：主放大器将前置放大器放大后的信号进一步放大。
我们选择了类AB 功放电路来实现主放大器。
类AB功放具有较高的效率和较低的失真，适用于音频放大应用。
为了实现高增益，我们采用多级放大器的结构。
3.3功率放大器：功率放大器将主放大器放大后的信号驱动扬声器，产生高功率的声音输出。
我们选用了功放电路设计中常见的互补对称结构。
使用互补对称结构可以提高输出功率和效率，并且减少对地的电位差。
4.电路实现：我们基于以上设计方案实现了扩音机的电路。
4.1前置放大器电路：前置放大器电路采用了差分放大器的设计。
通过设置合适的电流源和电阻值，实现了合适的增益和共模抑制比。
在输入和输出之间添加了适当的低通滤波器来抑制高频噪声。
4.2主放大器电路：主放大器电路采用了多级放大器的结构。
每个级别都使用了类AB功放，以实现较高的增益。
同时，每个级别之间通过耦合电容进行耦合，以确保信号的顺畅传输。
4.3功率放大器电路：功率放大器电路采用了互补对称结构。
目录一、摘要二、实验目的三、设计要求四、元件清单五、元件选择六、设计思路分块设计与总体设计1、电源部分2、前置放大电路3、音调控制电路4、功率输出电路七．实验结论八．心得体会九．附录(1)作品的原理图(2)作品的焊接图(3)成品图片绪言一．绪论经历了前三个学期的学习，我们对电子专业已经有了一定的掌握与理解了。
而结束了这个学期的学习后，我们就要面临人生另外一个转折点了——实习期的来临。
所以我们每个同学必须在最后一个学习，认真梳理自己的知识结构，抓紧时间和机会进一步完善自己的知识储备，比如把三个学期以来学习到的各个学科知识进行有机结合，整理疏通来加强自己的技能。
而我们电子专业的同学的发展方向大体上分为两类，一是高频电路通讯类的，另一种是低频电路功放类。
所以，这就要求我们要认真发现自己的特长，从而术业有专攻的有目的性的加强！邱老师这个学期还给我们上一门电子线路设计的课程，要求我们结合过去学习的知识，自主性选择设计扩音机电路或者交通电路。
这样就很有利我们对过去的知识进行复习与掌握。
所以，从一开始就着手这个项目的制作很有利于我们整个学期的知识梳理，不至于我们会放松自己的知识技能。
这个项目的制作不仅是让我们在实习期之前很好的温习我们的技能，也是为了让我们提前了解下毕业设计的大致方向，这样在下学期就不会由于兼顾实习工作与毕业设计的同时手忙脚乱。
并且本次制作是以团队形式来完成的，也是对我们团队配合的技能的考验。
要知道，当我们出去外面的时候，更多的任务是由团队来完成的，并非个人。
所以我们每个同学都应该认真的去对待本次项目的设计与制作。
二摘要扩音机电路是把微弱的声音信号放大成能推动扬声器的大功率信号，主要由运算放大器和集成音频功率放大器构成。
电路结构分为前置放大，音调控制，功率放大三部分。
前置放大主要完成小信号的放大，一般要求输入阻抗高，输出阻抗低，频带宽，噪声要小，音调控制主要是实现对输入信号高、低音的提升和衰减；功率放大器决定了整机的输出功率，要求效率高，是真尽可能小，输出功率大。
重庆大学课程设计报告课程名称：模拟电子技术课程设计学院：微电子与通信工程学院年级：2019级专业班级：学生姓名：学号：完成时间：年月日成绩：指导教师：重庆大学本科学生课程设计任务书目录音频域放大电路设计报告 (4)1 需求分析与方案设计 (4)1.1需求分析 (4)1.2方案设计 (4)1.3电路的设计与分析 (5)1.3.1前置放大电路 (5)1.3.2音量调节电路 (6)1.3.3功率放大电路 (9)2 模块的设计与验证 (10)2.1前置放大电路的设计与验证 (10)2.1.1前置放大电路的设计 (10)2.1.2前置放大电路的验证 (11)2.2音量调节电路的设计与验证 (12)2.2.1音量调节电路的设计 (12)2.2.2音量调节电路的分析 (13)2.3功率放大电路的设计与验证 (16)2.1.1功率放大电路的设计 (16)2.1.2功率放大电路的分析验证 (16)3 联合调试与总体测试 (17)3.1 电路各模块连接 (17)3.2 电路联合及调试总体测试 (17)心得体会 (20)参考文献 (21)元件清单 (22)音频域放大电路课程设计报告1 需求分析与方案设计1.1需求分析音频放大电子设备已经涉及到生活中的各个领域，在音频放大设备中音频域放大电路是重要的且不可或缺的一部分，作为音频放大电子设备中的最为基本电路，其主要功能是将收音机、录音机、碟唱片等设备输出的电信号进行放大，从而将输出功率增大到一个可使扬声器工作的额定输出功率环境。
而且该装置也可以对电路中的高频（生活中说的高音）和低频（生活中说的低音）信号进行一定的调节，也可以通过改变功率来改变播放器音量的大小，令整个设备可以在各种环境得到应用。
1.2方案设计音频域放大电路是将输入的电信号经过信号频率以及功率的一系列改变，得到最后输出的电信号来驱动扬声器的工作。
可作为输出信号的的种类有很多（例如：话筒，碟唱机，播音器等），相应的可作为输入信号的电信号也有很大的差异，其电压值也有很大的差距。
目录一、摘要二、实验目的三、设计要求四、元件清单五、元件选择六、设计思路分块设计与总体设计1、电源部分2、前置放大电路3、音调控制电路4、功率输出电路七．实验结论八．心得体会九．附录(1)作品的原理图(2)作品的焊接图(3)成品图片绪言一．绪论经历了前三个学期的学习，我们对电子专业已经有了一定的掌握与理解了。
而结束了这个学期的学习后，我们就要面临人生另外一个转折点了——实习期的来临。
所以我们每个同学必须在最后一个学习，认真梳理自己的知识结构，抓紧时间和机会进一步完善自己的知识储备，比如把三个学期以来学习到的各个学科知识进行有机结合，整理疏通来加强自己的技能。
而我们电子专业的同学的发展方向大体上分为两类，一是高频电路通讯类的，另一种是低频电路功放类。
所以，这就要求我们要认真发现自己的特长，从而术业有专攻的有目的性的加强！邱老师这个学期还给我们上一门电子线路设计的课程，要求我们结合过去学习的知识，自主性选择设计扩音机电路或者交通电路。
这样就很有利我们对过去的知识进行复习与掌握。
所以，从一开始就着手这个项目的制作很有利于我们整个学期的知识梳理，不至于我们会放松自己的知识技能。
这个项目的制作不仅是让我们在实习期之前很好的温习我们的技能，也是为了让我们提前了解下毕业设计的大致方向，这样在下学期就不会由于兼顾实习工作与毕业设计的同时手忙脚乱。
并且本次制作是以团队形式来完成的，也是对我们团队配合的技能的考验。
要知道，当我们出去外面的时候，更多的任务是由团队来完成的，并非个人。
所以我们每个同学都应该认真的去对待本次项目的设计与制作。
二摘要扩音机电路是把微弱的声音信号放大成能推动扬声器的大功率信号，主要由运算放大器和集成音频功率放大器构成。
电路结构分为前置放大，音调控制，功率放大三部分。
前置放大主要完成小信号的放大，一般要求输入阻抗高，输出阻抗低，频带宽，噪声要小，音调控制主要是实现对输入信号高、低音的提升和衰减；功率放大器决定了整机的输出功率，要求效率高，是真尽可能小，输出功率大。
扩音机电路设计实验报告本次实验是在电路原理和扩音机技术的基础上，设计和制作了一个扩音机电路。
本报告将分为以下几个部分：实验目的、实验原理、实验过程、实验结果及分析、实验总结和心得。
一、实验目的1.了解扩音机原理和电路；2.熟悉基本电路元器件的使用及参数；3.掌握信号放大电路、脉冲计数电路、滤波电路等相关电路的设计和制作；4.加深对电路原理和电子元器件的理解。
二、实验原理扩音机电路主要包含以下几个部分：输入信号放大电路、音量控制电路、音色控制电路、功率放大电路和输出端电路。
输入信号放大电路首先将音频信号放大，让音频信号足以驱动功放电路。
同时，为了避免贴近放大器产生噪音，应该设计一个带通滤波器，并按需求增益和调节失真。
音量控制电路通过调节电位器R7，再驱动放大器，控制输出信号的音量大小。
音色控制电路通过调节电位器R10和R11，改变输出信号的频响特性，从而得到具有不同音色效果的输出信号。
功率放大电路的作用是将输入信号进一步放大，以提供足够的电源输出用于驱动喇叭。
输出端电路采用全电桥前级功率放大器，输出电源功率达到2W，其最大输出功率可由布朗管的衰减功率控制器调节。
三、实验过程1.准备工具和材料，例如电阻、电容、电位器、三极管、偏置电路、过载保护电路、布朗管诊断架等元件和各种工具；2.按照原理图，逐一焊接电路板和元件；3.进行电路的调试和测试，发现其中的问题并解决；4.连接喇叭和信源，检验整个电路是否正常；5.规范整理电路，并在布朗管诊断架上贴上相关的标识。
四、实验结果及分析经过调试和测试，本人成功制作全学扩音机电路，并能正常播放测试音频和语音信号。
实验中发现以下几个问题：第一，电源对整个电路的影响较大。
必须保证电源电压恒定和空气间接触范围够大；第二，当输入信号输入过大时，各个电路会出现明显的失真；第三，电位器R10和R11对电路的影响不能忽略，需特别注意输出电路的功率调节。
五、实验总结和心得本次实验让我进一步了解了扩音机电路的构成和设计，并对电子元器件的使用和性能有了更深入的了解。
实验报告课程名称：电路与电子技术实验指导老师：樊伟敏成绩： 实验名称：扩音机整机电路实验类型：同组学生姓名： 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得一，实验目的、实验器材、实验电路、实验内容实验目的了解复杂电子电路的设计方法； 了解集成功率放大器的基本特点；了解放大电路的频率特性及音调控制原理； 学习复杂电子电路的分模块调试方法； 学习扩音机电路的特性参数的测试方法实验器材1. 扩音机电路实验板；扩音机电路实验所需的电子元器件；2. MS8200G 型数字多用表；3. XJ4318型双踪示波器；4. XJ1631数字函数信号发生器；5. DF2172B 型交流电压表；6.HY3003D-3型可调式直流稳压稳流电源。
实验准备设计扩音机电路的前置，音调和功率放大级电路； 仿真分析扩音机电路的各级与整机指标； 按模块划分完成相关电路的焊接；估算前置级(A1)的电压增益、音调控制级(A2)的电压增益、音调控制范围；功率放大级(A3)的电压增益;了解扩音机电路的各项指标，拟订各项指标的测试方法。
实验电路扩音机的整机电路如下图所示，按其构成，可分为前置放大级，音调控制级和功率放大级三部分。
实验电路原理图实验名称：扩音机整机电路姓名：hd学号：装订线扩音机整机电路参考设计原理图实验内容组装焊接由三级运放组成的扩音机电路(电路原理图见上页)。
并仔细复查整机电路的接线是否正确无误；分别测量各级电路的静态工作点；测量前置级的增益；测量音调级低音和高音增益调节范围；测量功率放大级的增益；测量功率放大级最大不失真输出和最大功率(带载)；测试整机增益；测量频率特性；测量其它各项指标；听音试验调试实验实验名称：扩音机整机电路姓名：hd学号：装订线焊接分别焊接前置放大电路、音调控制电路及集成功放电路等三级运放组成的扩音机电路功能块。
检查电路的正确性对照电路原理图仔细检查三级电路的元器件参数、连接线及焊点质量；使用万用表的通断档逐步检查电路的完整性。
避免漏焊、错焊、虚焊等现象。
对各级进行调试前置级前置放大级的性能对整个音频功放电路的影响很大，为了减小噪声，前置级通常要选用低噪声的运放。
由A1组成的前置放大电路是一个同相输入比例放大器，具有较大的输入电阻。
理想闭环电压放大倍数为：输入电阻Rif=R1；输出电阻Rof=0。
C2用于消自激振荡。
前置级调试测量静态工作点；输入正弦波，示波器监视输入与输出波形；用毫伏表测量输入与输出电压，计算其放大倍数。
对前置级进行ORcad仿真eda电路图实验名称：扩音机整机电路姓名：hd学号：装订线静态工作点AC扫描仿真波形瞬态扫描波形图直流稳压电源设置为Vcc=11.9V、Vee=-11.9V测量静态工作点加入信号源f=1.001KHz由于输入信号为10mV时信号源输出信号很不稳定，该用输出幅度为1V的信号源实验名称：扩音机整机电路姓名：hd 学号：装订线音调控制电路音调控制放大器的作用是实现对低音和高音的提升和衰减，以弥补扬声器等因素造成的频率响应不足。
常用的音调控制电路有三种形式1衰减式RC 音调控制电路，其调节范围宽，但容易产生失真；2反馈型音调控制电路，其调节范围小一些，失真小，应用较广；3混合式音调控制电路，其电路复杂，多用于高级收录机。
本实验音调控制电路采用由阻容网络组成的RC 型负反馈音调控制电路。
它是通过不同的负反馈网络和输入网络造成放大器闭环放大倍数随信号频率不同而改变，从而达到对音调的控制。
由集成运算放大器和RC 网络组成的有源滤波器的特点：1不用电感元件，不易受电磁干扰，体积小，重量轻，成本低。
2滤波器的调谐变得方便，有时甚至只要调节一个电阻就可以达到调谐的目的。
3使有源滤波器能够提供一定的信号增益。
4受运放的带宽限制，使这种有源滤波器只能在不太高的频段内工作。
RP1活动端移至A 点时的低频区等效电路实验名称：扩音机整机电路姓名：hd学号：装订线RP1活动端移至B 点时：转折频率为：RP2活动端移至C点时的高频区等效电路RP2活动端移至D点时：转折频率高低音提升和衰减画在一起的幅频特性曲线对音调控制电路进行ORcad仿真eda电路图静态工作点实验名称：扩音机整机电路姓名：hd学号：装订线AC扫描仿真波形瞬态扫描仿真波形(1kHz)音调控制低音衰减提升AC扫描仿真波形(100Hz)音调控制高音提升和衰减AC扫描仿真波形（10kHz）实验名称：扩音机整机电路姓名：hd学号：装订线实验过程测量音调控制电路的静态工作点；在下列条件下测试音调控制电路的电压增益；音调控制电位器置中心位置输入信号频率为1kHz的正弦波用示波器观察输入与输出波形用毫伏表测量输入与输出电压高低音控制特性的测试，计算音调控制范围(即)。
低频段f=100Hz时的音调控制特性。
音调RP1调节至最左,用毫伏表测量输入与输出电压音调RP1至调节最右,用毫伏表测量输入与输出电压高频段f=10KHz时的音调控制特性。
音调RP2调节至最左,用毫伏表测量输入与输出电压音调RP2至调节最右,用毫伏表测量输入与输出电压音调控制特性调试方法中频特性(f=1kHz)将RP1、RP2电位器旋至中间位置，输入信号幅度(f=1kHz)，输出电压为最大输出电压的10％左右。
并保持Vi不变，测出Vo，算出中频(f=1kHz)时的电压放大倍数AV。
低频特性(f=100Hz)使电位器RP1旋至二个极端位置A和B，依次测出AVA和AVB，测出VOA和VOB，计算出用分贝表示的净提升量和净衰减量。
即和。
高频特性(f=10kHz)使电位器RP2旋至二个极端位置C和D，依次测出AVC和AVD，测出VOC和VOD，计算出用分和。
贝表示的净提升量和净衰减量。
即实验所测得数据及示波器图样实验名称：扩音机整机电路姓名：hd学号：装订线低频段f=100Hz时的音调控制特性f=99.8Hz音调RP1调节至最左实验名称：扩音机整机电路姓名：hd学号：装订线音调RP1调节至最右高频段f=10KHz时的音调控制特性f=10.02kHz音调RP2调节至最左实验名称：扩音机整机电路姓名：hd学号：装订线音调RP2至调节最右功率放大级电路对于功率放大器，除了要求输出功率满足指标外，还要求效率高，非线性失真小、输入与音调控制放大器与输出与音箱负载匹配等，否则将会影响放音效果。
通用的集成功率放大器有OTL和OCL两种电路结构形式。
为提高效率，一般工作于接近乙类。
由于OTL电路可用单电源供电，缺点是输出要通过大电容与负载耦合，因此低频响应较差；OCL功放的优点是输出与负载可直接耦合，频响特性较好，但需要用双电源供电。
本次实验采用TDA2030A集成功放连成OCL电路输出形式。
实验准备T DA2030A功率放大器检测方法一先检测芯片的供电是否正常，即5脚为正电源，3脚为负电源。
在没有信号输入的情况下，另外三脚应该是零电压的。
如果测得4脚输出有较大的直流电压输出(例如已达电源电压)，可确定芯片已经损坏。
方法二在断电的情况下，用数字万用表二极管测量档测量TDA2030A各脚对3脚阻值判断。
注意：引脚3与散热接触面是连通的。
功率放大级电路调试测量功放电路的静态工作点；实验名称：扩音机整机电路姓名：hd学号：装订线测量功放电路的电压增益；输入1kHZ正弦波，用示波器监视输入与输出波形用毫伏表测量输入与输出电压，计算其放大倍数。
测量功放级最大不失真输出和最大功率(带载)调节输入幅度，测出带8欧负载最大不失真输出及放大倍数测量并计算输出功率计算最大输出功率和此时的效率对功率放大级电路进行ORcad仿真eda电路图静态工作点实验名称：扩音机整机电路姓名：hd学号：装订线AC扫描仿真波形瞬态扫描仿真波形(1kHz) TDA2030A功率放大器检测瞬态扫描仿真波形(1kHz)实验名称：扩音机整机电路姓名：hd学号：装订线测量功放级最大不失真输出和最大功率(带8欧负载) 失真时波形恰好不失真时实验名称：扩音机整机电路姓名：hd学号：装订线最大功率Po=Uo^2/RL=8.94^2/8=9.99w, 此时电流值I=1.12A,效率η=Po/PE*100%=82.3%整机电路在下列条件下测试前置级、音调控制级、功率放大级的电压增益和整机增益，并将结果记入表中。
音量电位器RP3置于最大位置。
音调控制电位器置中心位置。
扩音机的输出在额定输出功率以内，并保证输出波形不产生失真。
输入信号频率为1KHz的正弦波。
测量各项指标。
1最大不失真输出电压Vomax(或Vopp) 2输入灵敏度Vimax 3最大输出功率Po 在测这三项内容时，可一次测得相关数据，经计算后得出各指标。
具体做法是在输出端加接额定负载(4Ω功率电阻)，逐渐增大输入信号，用示波器同时观察输入、输出信号，当输出波形刚好不出现失真时，用交流毫伏表测出输入和输出电压。
此时的输入电压就是最大输入灵敏度Vimax(Vimax<100mV)；输出电压就是最大不失真输出电压Vomax。
同时可得最大输出功率4噪声电压VN 除去输入信号并且将扩音机电路输入端对地短路，此时测得的输出电压有效值即为VN。
5整机电路的频率响应在高低音不提升、不衰减时(即将音调电位器RP1和RP2放在中心位置)，保持输入信号幅度不变，并且改变输入信号Vi的频率。
随着频率的改变，测出当输出电压下降到中频(f=1kHz)输出电压Vo的0.707倍时，所对应的频率fL和fH。
一般要求频带不小于50Hz～20KHz。
6整机高低音控制特性先将RP1、RP2电位器旋至中间位置，减小输入信号幅度(f=1KHz)，使输出电压为最大输出电压的10％左右。
并保持Vi不变，测出Vo，计算中频(f=1kHz)时的AV。
7f=100Hz时的音调控制特性在使电位器RP1旋至二个极端位置A和B，依次测出AVA和AVB(即测出VOA和VOB),并由此计算出净提升量和净衰减量，用分贝表示。
即和实验名称：扩音机整机电路姓名：hd学号：装订线8f=10kHz时的音调控制特性在使电位器RP2旋至二个极端位置C和D，依次测出AVC和AVD(即测出VOC和VOD),并由此计算出净提升量和净衰减量，用分贝表示。
即和。
9听音实验将信号送入扩音机电路，输出接喇叭。
音量电位器RP3从0逐步增加，再合适的音量下，逐一改变音调电位器RP1和RP2，试听喇叭发音情况，直至最佳状态。
对整机电路进行ORcad仿真eda电路图静态工作点实验名称：扩音机整机电路姓名：hd学号：装订线AC扫描仿真波形瞬态扫描仿真波形(1kHz)Frequency10Hz30Hz100Hz300Hz 1.0KHz 3.0KHz10KHz30KHz100KHz V(Vout) / V(Vin)4080120160200240(726.752,203.193)放大倍数仿真图带负载R L的分析波形(Vi=70mV时)实验名称：扩音机整机电路姓名：hd学号：装订线测量各项指标噪声电压有效值整机电路的频率响应以及频率特性实验名称：扩音机整机电路姓名：hd学号：装订线输出电压下降到中频(f=1kHz)输出电压Vo的0.707倍时，所对应的频率fL=10.16Hz输出电压下降到中频(f=1kHz)输出电压Vo的0.707倍时,所对应的频率f H=22.98KHz. 、整机高低音控制特性减小输入信号幅度(f=1KHz)，使输出电压为最大输出电压的10％左右此时Vi＝4.24mV，测出V o=743mV, A V=V o/Vi=743/4.24=175.24.f=100Hz时的音调控制特性=10.76=-10.93实验名称：扩音机整机电路姓名：hd学号：装订线f=10kHz时的音调控制特性=10.97电位器RP2旋至D端时:=-11.8听音实验将信号送入扩音机电路输入端，输出端接喇叭。
