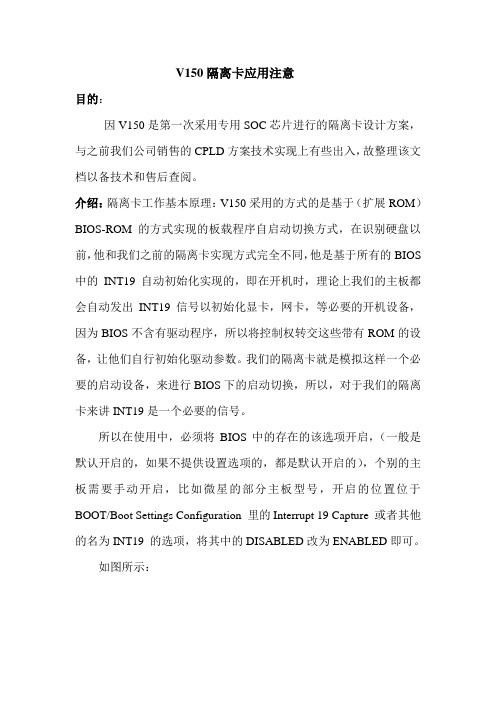

V150隔离卡应用注意目的：因V150是第一次采用专用SOC芯片进行的隔离卡设计方案，与之前我们公司销售的CPLD方案技术实现上有些出入，故整理该文档以备技术和售后查阅。
介绍：隔离卡工作基本原理：V150采用的方式的是基于（扩展ROM）BIOS-ROM的方式实现的板载程序自启动切换方式，在识别硬盘以前，他和我们之前的隔离卡实现方式完全不同，他是基于所有的BIOS 中的INT19自动初始化实现的，即在开机时，理论上我们的主板都会自动发出INT19信号以初始化显卡，网卡，等必要的开机设备，因为BIOS不含有驱动程序，所以将控制权转交这些带有ROM的设备，让他们自行初始化驱动参数。
我们的隔离卡就是模拟这样一个必要的启动设备，来进行BIOS下的启动切换，所以，对于我们的隔离卡来讲INT19是一个必要的信号。
所以在使用中，必须将BIOS中的存在的该选项开启，（一般是默认开启的，如果不提供设置选项的，都是默认开启的），个别的主板需要手动开启，比如微星的部分主板型号，开启的位置位于BOOT/Boot Settings Configuration 里的Interrupt 19 Capture 或者其他的名为INT19 的选项，将其中的DISABLED改为ENABLED即可。
如图所示：另外一个问题是和之前的卡类都存在的共性，所有的PCI和PCIE卡如果需要快速切换功能，那么都必须要开启BIOS SETUP / ADV ANCED中的RESUME ON PME#选项，也是将其中的DISABLED改为ENABLED即可。
除此之外依据各类的BIOS设计不同，华硕和微星的表述就有些不一样，有可能BIOS将我们的隔离卡识别为PCIE的网卡，那么同时您就需要将RESUME ON PCIE LAN 的选项（其他的BIOS可能表述名称不一样，但是都是PCIE网卡类的名称）也ENABLED。
如图所示：V150隔离卡是兼容PCIE规范设计的，既可以插在板载的PCIEX1的接口上，也可以插在PCIEX4 ，X8，X16等接口上。
门禁网络维修方案门禁网络是现代化办公室、住宅小区等场合常见的一种门禁管理系统。
门禁网络一旦出现问题，不仅影响人员正常进出，也可能造成安全风险和财产损失。
因此，门禁网络的维修显得十分重要。
针对门禁网络出现的一些问题，本文将提出相应的维修方案，以期解决问题。
1. 门禁网络无法联网问题描述门禁网络无法联网，导致无法进行远程监控和管理。
解决方案1.检查网络连接是否正常，确保网络线缆连接良好；2.检查门禁主板是否损坏，如有必要，更换主板；3.检查路由器和交换机等网络设备是否损坏或配置错误，如有必要，进行修复或重新配置。
2. 门禁设备无法正常读取卡片问题描述门禁设备无法正常读取员工或业主卡片，导致无法进门。
1.检查卡片是否正常，如有必要，更换新的卡片；2.检查读卡器是否有灰尘或污垢影响读取，如有必要，清理读卡器；3.检查门禁主板和控制器是否正常，如有必要，更换新的主板或控制器。
3. 门禁设备时间设置出现问题问题描述门禁设备显示时间与实际时间不符，导致出现安全隐患和管理混乱。
解决方案1.检查门禁设备的电池是否损坏，如有必要，更换新的电池；2.检查门禁设备的时间设置是否正确，如有必要，重新设置时间；3.如门禁设备仍无法正常显示时间，考虑更换新的门禁主板。
4. 门禁设备声音设置异常问题描述门禁设备声音较小或无声，导致用户无法听到开锁提示音。
1.检查门禁设备的音量设置是否正常，如有必要，提高音量；2.检查门禁设备的喇叭是否损坏或异响，如有必要，更换喇叭；3.如门禁设备仍无法正常发声，考虑更换新的门禁主板。
5. 门禁设备出现其他故障问题描述门禁设备出现其他异常情况，如开门慢、识别率低等问题。
解决方案1.检查门禁设备的线路是否正常，如有必要，重新接线；2.检查门禁数据线和电源线是否老化，如有必要，更换新的线材；3.如门禁设备问题较为严重或无法通过简单的维修解决，需考虑更换新设备。
总结门禁网络维修需要专业技能和经验，修理人员需要具备相应的维修技能和知识。

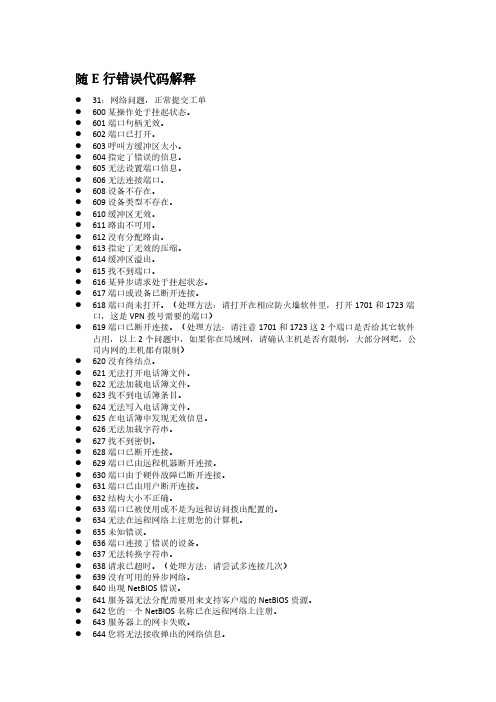

随E行错误代码解释●31：网络问题，正常提交工单●600某操作处于挂起状态。
●601端口句柄无效。
●602端口已打开。
●603呼叫方缓冲区太小。
●604指定了错误的信息。
●605无法设置端口信息。
●606无法连接端口。
●608设备不存在。
●609设备类型不存在。
●610缓冲区无效。
●611路由不可用。
●612没有分配路由。
●613指定了无效的压缩。
●614缓冲区溢出。
●615找不到端口。
●616某异步请求处于挂起状态。
●617端口或设备已断开连接。
●618端口尚未打开。
（处理方法：请打开在相应防火墙软件里，打开1701和1723端口，这是VPN拨号需要的端口）●619端口已断开连接。
（处理方法：请注意1701和1723这2个端口是否给其它软件占用，以上2个问题中，如果你在局域网，请确认主机是否有限制，大部分网吧，公司内网的主机都有限制）●620没有终结点。
●621无法打开电话簿文件。
●622无法加载电话簿文件。
●623找不到电话簿条目。
●624无法写入电话簿文件。
●625在电话簿中发现无效信息。
●626无法加载字符串。
●627找不到密钥。
●628端口已断开连接。
●629端口已由远程机器断开连接。
●630端口由于硬件故障已断开连接。
●631端口已由用户断开连接。
●632结构大小不正确。
●633端口已被使用或不是为远程访问拨出配置的。
●634无法在远程网络上注册您的计算机。
●635未知错误。
●636端口连接了错误的设备。
●637无法转换字符串。
●638请求已超时。
（处理方法：请尝试多连接几次）●639没有可用的异步网络。
●640出现NetBIOS错误。
●641服务器无法分配需要用来支持客户端的NetBIOS资源。
●642您的一个NetBIOS名称已在远程网络上注册。
●643服务器上的网卡失败。
●644您将无法接收弹出的网络信息。
●645内部身份验证错误。
●646不允许本帐户在此时间登录。
●647帐户已禁用。
注意事项
与隔离卡相连的三根IDE数据线最好要统一，即全部是UDMA33或UDMA66，（通常所说的低密线和高密线）否则会造成信号传输不匹配。
注意IDE数据
线的连接顺序，IDE数据线的1端（蓝色）一般连接主板或者隔离卡的内
网、外网的IDE 口，IDE数据线的2、3端（黑色）一般连接硬盘或者隔离卡的TO PC IDE 口。
在Dell计算机上安装要注意的问题：
因为Dell计算机的BIOS比较与众不同，所以安装时需要在有些方面注
意：
在进行硬盘克隆的时候，要先把BIOS中的第二硬盘选项打开，否则不能发现新装的硬盘；
在克隆完成后，要先进入BIOS中把BIOS中的第二硬盘选项关闭，否则在直接摘掉硬盘后，系统启动前会有一长段时间进行硬件检测，造成一种假死机现象；
如果有可能需要修改Power on self test.（需要把Quick改为En ha
need）、Fast Boot.（需要把On 改为Off）
西数80G硬盘：
西数80G硬盘要把全部跳线拔掉后才是Master方式。
遇到西数硬盘时注意
看一下硬盘背面的跳线图，看清跳线方式。
在安装联想机器的时候要特别注意，联想的BIOS有部分是屏蔽的，无
法显示UDMA选项，这时试用Ctrl+F1进入，可以显示出所有BIOS选项。
【下载本文档，可以自由复制内容或自由编辑修改内容，更
多精彩文章，期待你的好评和关注，我将一如既往为您服务】。
tpws故障的解决方法
要是遇到TPWS故障，可别慌神儿呢。
这TPWS出故障呀，咱先看看是不是最简单的情况，就像插头松了之类的。
有时候设备后面的那些连接线，就像调皮的小尾巴，可能不小心就松脱啦。
你就弯下腰，仔细瞅瞅那些线是不是都稳稳地插着呢。
如果发现有松的，可别太大力气去插，轻轻怼进去就好啦，就像把小娃娃轻轻放在床上一样。
要是线都没问题呢，那可能是软件方面的小脾气。
这时候呀，重启就像一个万能魔法。
把设备关掉，等个十几秒，再重新打开。
这就像是让它睡一觉，醒来可能就精神啦。
不过呢，重启的时候要耐心点，别着急乱按其他键，不然它可能会更迷糊哦。
如果重启也不管用，那可能得检查一下设置啦。
有时候一些奇怪的设置变动会让TPWS不开心。
你就进到设置菜单里，看看那些选项是不是都正常。
如果有啥看起来很奇怪的，就把它改回默认设置。
这就好比给它整理了一下乱掉的小窝，让它住得舒服些。
还有哦，如果设备用了很久，也有可能是内部零件有点老化啦。
这时候咱可能就得找专业的维修师傅来看看喽。
就像人生病了找医生一样，专业的人能一下子找到病根儿呢。
不过在找师傅之前，你可以把故障的一些表现记下来，比如是一直闪灯呀，还是发出奇怪的声音之类的。
这样师傅就能更快地解决问题啦。
总之呢，遇到TPWS故障，冷静对待，从简单的方面开始排查，大部分问题都能解决的哦。
不要一开始就觉得天要塌啦，办法总比困难多嘛。
网络安全自检自查报告（通用5篇）网络安全自检自查报告（通用5篇）时光在流逝，从不停歇，一段时间的工作已经结束了，回顾这段时间取得的成绩和出现的问题，为此一定要做好总结，写好自查报告喔。
来参考自己需要的自查报告吧，以下是小编收集整理的网络安全自检自查报告（通用5篇），仅供参考，欢迎大家阅读。
网络安全自检自查报告1根据《关于开展xx市电子政务网信息安全与网络管理专项检查的通知》文件精神，我局积极组织落实，认真对照，对网络安全基础设施建设情况、网络安全防范技术情况及网络信息安全保密管理情况进行了自查，对我局的网络信息安全建设进行了深刻的剖析，现将自查情况报告如下：一、加强领导，成立了网络与信息安全工作领导小组为进一步加强全局网络信息系统安全管理工作，我局成立了网络与信息系统安全保密工作领导小组，由局长任组长，下设办公室，做到分工明确，责任具体到人。
确保网络信息安全工作顺利实施。
二、我局网络安全现状我局的统计信息自动化建设从一九九七年开始，经过不断发展，逐渐由原来的小型局域网发展成为目前与国家局、自治区局以及县区局实现四级互联互通网络。
网络核心采用思科7600和3600交换机，数据中心采用3com4226交换机，汇集层采用3com4226交换机、思科2924交换机和联想天工ispirit1208e交换机，总共可提供150多个有线接入点，目前为止已使用80个左右。
数据中心骨干为千兆交换式，百兆交换到桌面。
因特网出口统一由市信息办提供，为双百兆光纤。
与自治区统计局采用2兆光纤直联，各县区统计局及三个开发区统计局采用天融信虚拟专用网络软件从互联网上连接进入到自治区统计局的网络，入口总带宽为4兆，然后再连接到我局。
横向方面，积极推进市统计局与政府网互联，目前已经实现与100多家市级党政部门和12个县区政府的光纤连接。
我局采用天融信硬件防火墙对网络进行保护，采用伟思网络隔离卡和文件防弹衣软件对重点计算机进行单机保护，安装正版金山毒霸网络版杀毒软件，对全局计算机进行病毒防治。
伟思双硬盘物理隔离卡常见问题及解决方法
双硬盘常见故障处理
安装方法
1.正确安装好隔离卡并连接好内、外网硬盘（两个硬盘都要设为主盘）
2.启动计算机，这时默认将进入内网，安装好驱动程序，安装完成后将会在桌面上出现一个切换到外网的
图标，双击这个图标，系统将会重启进入到外网，同样的方法安装驱动，不过这时记得工作区选外网。
同
样桌面上会现一个切换到内网的图标。
双击这个图标，系统将会重启。
注意：在这次重启时把驱动盘放到
光驱里，并在BIOS里边设为光驱引导。
引导成功后选
3，之后切换到V盘，进入twopcdos目录，输入steup并回车，然后选择菜单模式，按回车键，当出时安装
成功后就可以了。
到此，隔离卡安装全部完成。
（注意：开机选择菜单必须是在关机后重新开机时才会出
现）
硬盘类故障
故障现象：每次启动计算机都会出现硬盘找不到,需要使用键盘上的Ctrl+Alt+Del热启动？解决方法：确认两个硬盘都已经跳线Master方式，因为硬盘在其它方式时有可能出现这种故障。
另外可能因为计算机加电后，自检太快，而此时隔离卡的状态没有确定，所以没有给硬盘通电，等到状态
明确，硬盘加电后，计算机已经自检完成，自然没有找硬盘；有时转换时也会出现这种情况。
重新启动机算机,按Del或F1或F2键,进入BIOS,把关于快速启动的选项关闭。
因BIOS不同，此选项可能不同
，有以下几个名称：Power on self test.(需要把Quick改为Enhanced)Fast Boot.(需要把On改为Off)。
网络类故障
故障现象：安装正常，分区转换正常，但是不管在内网状态或是在外网状态，只能连接到内网上，
并且内网都是连通的？
解决方法：细心查看后发现隔离卡上的跳线被设置成“单布线网络”，即连接隔离集线器的工作方式，
在此方式下，隔离卡通过单网线连接到远端的隔离集线器上，实现单网线连接双网工作。
而用户是连接双
网线，自然永远只有内网网线是接通的，更改隔离卡跳线设置即可。
■故障现象：安装正常(单线连接双网方式)，工作时内网可以连通，外网不能连通，隔离集线器的灯
不亮？
解决方法：在外网修改IP地址为内网后可连通内网，应为网线连接错误，经查后证实布线标签乱了，线并
未连接在隔离集线器上
■故障现象：安装正常(单线连接双网方式) 在隔离集线器上有正常的状态灯显示但是无法切换网络？
解决方法：用测线器测试网线后发现7、8两脚网络信号不通由于隔离卡使用单布线时通过7、8两脚向集线
器发送状态信号重新制作网线后切换正常
■故障现象：一边网线直接接到网卡，网络正常，但经过隔离卡后不能连通，另一边网络经隔离卡
正常，把不正常的网络连接到正常隔离卡接口也不能连通？
解决方法：造成故障的原因多半为网线衰减太大，处于临介状态，所以经隔离卡后不能连通尝试更换主机
到墙上网线或机房该端口跳线。
仍不能连通，可把网卡强制设为10M方式，如果还是不行就需要检查主网络布线。
■故障现象：无法连接网络？
解决方法：1.请检查内外网线是否插在相应的插座上，有否松脱。
2.请检查连接网络安全隔离卡和网卡的连接跳线是否连接正确或松脱。
3.将内网线或外网线直接插入网卡接口，如果故障现象仍然存在，则故障与网络安全隔离卡无关，请检查
其它网络设备、网线、墙壁上的网线插座。
4.请检查网线是否按照标准制作，如果不是，请重新制作。
安装类
故障现象：以前系统运行正常，使用一段时间后开机选择菜单没有出现？
解决方法：请确认有没有使用分区工具，例如FDISK、PQMAGICE等工具，或者使用WIN2000、WINXP的修复
功能。
如果确定使用，请参照DOS菜单的安装步骤重新安装。
■故障现象：安装菜单程序后开机出现花屏？
解决方法：因为菜单程序默认工作在800X600模式，可更改菜单的工作模式。
更改方法：把光盘TWOPC＼DOS目录拷贝到硬盘上，把光盘TWOPC＼DOS＼OTHER目录下
的其它模式图片复制到硬盘上覆盖原PIC.BMP文件，然后运行SETUP，先选择第三项卸载菜单，然后再安装
菜单。
■故障现象：安装K+隔离卡后提示硬盘无有效操作系统直接将硬盘连接到主板上仍无法进入系统用
PQMAGIC工具查看发现原有分区丢失？
解决方法：重新安装操作系统后检查各配件是否完好重新拔插数据线更换PCI插槽后故障再未出现估计故
障是由于IDE线材接触不良造成。
故障现象：运行切换程序时，不能切换
解决方法：请检查隔离卡及其程序是否正确安装。
将切换软件卸载，重新安装。
■故障现象：菜单安装完成后，重新启动不能出现菜单选择
解决方法：确定两个硬盘都已经安装菜单程序（K+隔离卡两个硬盘都必须安装菜单程序，M+只须在内网
硬盘安装）关机，重新开机，如果还不能出现菜单，说明菜单没有安装成功。
需要重新安装。
用网络安
全隔离卡安装光盘启动计算机，进入安装界面，先运行第三项（非菜单模式）和第四项（恢复操作系统的
MBR和分区）；重新安装第二项（菜单模式）。
操作系统类
故障现象：在WIN2000环境下不能自动关机？
解决方法：请到“控制面板电源选项高级电源管理”中勾选“启用高级电源管理支持”选项。
■故障现象：当软驱里和光驱里不存在媒介时,切换隔离卡状态安装程序提示有盘体在设备
中？
解决方法：请将“系统属性磁盘驱动器General IDE disk type属性设置”的“可删除”选项去掉。
■故障现象：安装完后正常，使用一段时间后发现软驱不能使用？
解决方法：查看后发现软驱的硬件资源和USB设备的硬件资源冲突，删除USB设备后正常（下次安装USB设
备时自动分配一个空闲的资源）。
■故障现象：M+隔离卡[对应SA TA接口硬盘]安装后一直有找到新硬件的信息提示？
解决方法：将设备管理器中不存在的1394设备删除后提示信息不再出现。
注：如果机器中有1394的卡,将卡拔掉后正常。
隔离卡状态异常类
故障现象：进入WINDOWS系统后，击切换图标，隔离卡的状态未知，不能进行转换？解决方法：请检查连接隔离卡和计算机COM口的连接线是否正常连接，位置是否正确。
重新连接或换一个
COM口试试。
重新启动计算机，进入BIOS，检查COM口的地址是否3F8或2F8;或在设备管理器中删除ＣＯＭ
口后重新查找新硬件进行调整。
检查计算机中是否有串行鼠标、MODEM等，或者曾经安装过手写板或PDA的软件，如果有，请进入这些软件
中，修改他们占用的COM口地址和中断，不要与隔离卡使用的相冲突。
■故障现象：隔离卡安装完毕后在系统内无法切换DOS 下运行SWCH命令进行测试出现“不能与
隔离卡通信”字样的画面？
解决方法：确认隔离卡与计算机串口是否连接可靠。
确认CMOS里COM1和COM2通讯端口地址分别为3F8和2F8。
故障现象：隔离卡无法正常切换(M卡和M+卡)？
解决方法：无法正常切换到另一个状态,切换后还在原来工作状态,其他一切正常,有可以是主板PCI供电不
足,换一台机器确定故障。
注意事项
与隔离卡相连的三根IDE 数据线最好要统一，即全部是UDMA33或UDMA66，（通常所说的低密线和高密线）
否则会造成信号传输不匹配。
注意IDE 数据线的连接顺序，IDE 数据线的1端（蓝色）一般连接主板或者隔离卡的内网、外网的IDE口，
IDE 数据线的2、3端（黑色）一般连接硬盘或者隔离卡的TO PC IDE口。
在Dell计算机上安装要注意的问题：
因为Dell计算机的BIOS比较与众不同，所以安装时需要在有些方面注意：
在进行硬盘克隆的时候，要先把BIOS中的第二硬盘选项打开，否则不能发现新装的硬盘；在克隆完成后，要先进入BIOS中把BIOS中的第二硬盘选项关闭，否则在直接摘掉硬盘后，系统启动前会有
一长段时间进行硬件检测，造成一种假死机现象；
如果有可能需要修改Power on self test.(需要把Quick改为Enhanced)、Fast Boot.(需要把On 改为Off)
西数80G硬盘：
西数80G硬盘要把全部跳线拔掉后才是Master方式。
遇到西数硬盘时注意看一下硬盘背面的跳线图，看清
跳线方式。
在安装联想机器的时候要特别注意，联想的BIOS有部分是屏蔽的，无法显示UDMA选项，这时试用Ctrl+F1
进入，可以显示出所有BIOS选项。
