第三章 指令系统 程序举例

  • 格式：ppt
  • 大小：366.50 KB
  • 文档页数：73

下载文档原格式

  / 73

合集下载

ch3-3 8086指令系统(算术运算与逻辑运算)

ch3-3 8086指令系统(算术运算与逻辑运算)

AL×OPRD AX
AH为高8位，AL为低8位。
AL (8位)
s (8位)
AH AL (16位)
第三章 8086/8088 指令系统
b. 16位乘法 AL×OPRD AX DX为高16位，AX为低16位。
AX (16位)
s (16位)
DX AX (32位)
第三章 8086/8088 指令系统
• 该指令可以得到负数的绝对值。 • 执行该指令后一般都会使得CF为1
第三章 8086/8088 指令系统
(5) 比较指令 CMP d, s
功能：作一次减法运算d–s，但不送结果，
只根据结果设置标志位。 比较指令往往用于判断两数是否相 等，或两数大小关系。若相等，则零标 志ZF=1。
第三章 8086/8088 指令系统
01110011 00110111 相减
00111100 00000110 调整
00110110
最后结果 AL = 00110110B(代表36)，CF=0
第三章 8086/8088 指令系统
(5) AAM 功能：对未组合型BCD的乘法结果进行调整。 例： MOV AL， 00001000B (代表8) MOV BL， 00001001B (代表9) MUL BL AAM
否则不作调整。
第三章 8086/8088 指令系统
例： MOV AH， 0 MOV AL， 00000110B ADD AL， 00000111B
AAA
；代表6 ；代表7
00000110 6 + 00000111 7
00001101 调整 + 00000110
00010011
清0
00000011 AL 00000000+1=00000001AH
第3章 指令系统与汇编程序

第3章 指令系统与汇编程序


数据传送指令
1.以累加器A为目的操作数的指令 (4条) 2.以寄存器Rn为目的操作数的指令（3条） 3.以直接地址为目的操作数的指令（5条）
4.以间接地址为目的操作数的指令（3条）
5.十六位数据传送指令(1条)
6.查表指令（2条）
7.累加器A与片外RAM传送指令(4条) 8.栈操作指令（二条） 9.交换指令(5条)
7）位寻址
• 位寻址：采用位寻址方式的指令的操作数是8 位二进制数中的某一位，指令中给出的是位地 址。位地址在指令中用bit表示。 例如：CLR bit。 • 位地址的表示方法： （1）直接使用位地址，如D3H； （2）特殊功能寄存器名+位号，如 PSW.3； （3）字节地址+位号，如 20H.3； （4）位符号地址，即某些SFR的位地址，如 TR0，表定时器T0的启动位。
(direct)→(Ri)
MOV @Ri, #data;
0111 011i
#data→(Ri)
MOV指令在片内存储器的操作功能如图3.2-1示
@Ri
direct
Rn
#data
A
5、 十六位数据传送指令(1条)
汇编指令格式 机器码格式 操作 #data16→DPTR 注释 将16位立即数传送到DPTR 中
汇编指令格式 机器码格式 操作 注释
MOVC A，@A+DPTR； 1001 0011
((A)+(DPTR))→A 将程序存储器内容传送到 A中(远程查表）
先(PC)+1→PC ((A)+(PC))→A 将程序存储器内容传送到 A中（进程查表）
MOVC A，@A+PC；
1000 0011
A寄存器
基本功能指令系统

基本功能指令系统


2
二、基本功能指令
基本功能指令的操作数 可用寄存器 指令 助记符 继电器 定时/ 定时 索引 寄存器 计数器 寄存器 DT × × × × × × × × × × × 常数 H × × 索引 修正值 × × ×
WX WY WR SV EV TM预置值 × × × 预置值 CT预置值 × × × 预置值 SR × ×
7
二、基本功能指令
1、TMR、TMX和TMY指令（定时器） TMR、TMX和TMY指令 定时器） 指令（ 例:
8
二、基本功能指令
1、TMR、TMX和TMY指令（定时器） TMR、TMX和TMY指令 定时器） 指令（ 例:
9
二、基本功能指令
1、TMR、TMX和TMY指令（定时器） TMR、TMX和TMY指令 定时器） 指令（ 例:
10
二、基本功能指令
1、TMR、TMX和TMY指令（定时器） TMR、TMX和TMY指令 定时器） 指令（ 例:
11
二、基本功能指令
1、TMR、TMX和TMY指令（定时器） TMR、TMX和TMY指令 定时器） 指令（ 例:
12
二、基本功能指令
2、CT计数器指令 CT计数器指令 指令功能: 指令功能: CT指令是一个减计数型的预置计数器 指令是一个减计数型的预置计数器。 CT指令是一个减计数型的预置计数器。当计 数输入端信号由OFF变为ON OFF变为ON时 计数值减1 数输入端信号由OFF变为ON时，计数值减1，当 计数值减为零时，计数器为ON，使其接点动作。 计数值减为零时，计数器为ON，使其接点动作。 ON
10s
时序图
10s
例题说明： 例题说明：
接通时， 秒后， 当X0接通时，定时器开计时，10秒后，定时时间到，定时器对应的 接通时 定时器开计时， 秒后 定时时间到， 常开触点T1接通 使输出继电器Y0导通为 接通， 导通为ON； 断开时， 常开触点 接通，使输出继电器 导通为 ；当X0断开时，定时器 断开时 复位，对应的常开触点T1断开 输出继电器Y0断开为 断开， 断开为OFF。 复位，对应的常开触点 断开，输出继电器 断开为 。
第三章MCS51系列单片机指令系统及汇编语言程序设计

第三章MCS51系列单片机指令系统及汇编语言程序设计

AJMP addr11 绝对转移指令为2K地址范围内的转移指令，对转移目的地址的要求与 ACALL指令中对子程序入口地址的要求相同。 【3】短转移指令
SJMP rel ；PC+ 2 + rel→PC 短转移指令为一页地址范围内的相对转移指令。因为rel为1字节补码 偏移量，且SJMP rel指令为2字节指令，所以转移范围为－126D～＋ 129D 【4】间接转移指令
表3.4 程序存储器空间中的32个基本2K地址范围
0000H～07FFH 0800H～0FFFH 1000H～17FFH 1800H～1FFFH 2000H～27FFH 2800H～2FFFH 3000H～37FFH 3800H～3FFFH 4000H～47FFH 4800H～4FFFH 5000H～57FFH
3. 寄存器寻址
以通用寄存器的内容为操作数的寻址方式。通用寄存 器包括：A，B，DPTR，R0～R7。其中，R0～R7必须在 工作寄存器组之中。
例如：INC R0 ；（R0）＋1→R0
需要注意的是，A和B既是通用寄存器，又是具有直 接地址的特殊功能寄存器。
4. 寄存器间接寻址
以寄存器中的内容为地址，该地址中的内容为操作数的寻址方式。能够 用于寄存器间接寻址的寄存器有：R0，R1，DPTR，SP。其中，R0，R1必 须在工作寄存器组之中，SP仅用于堆栈操作。
MCS-51单片机共有111条指令，按功能分类， MCS-51指令系统可分为5大类：
➢ 数据传送类指令（共29条） ➢ 算术操作类指令（共24条） ➢ 逻辑操作类指令（共24条） ➢ 控制转移类指令（共17条） ➢ 布尔变量操作类指令（共17条）
1.数据传送类指令（共29条）
以累加器A为目的操作数类指令（4条）
微机原理与接口技术第3章 80x86指令系统

微机原理与接口技术第3章 80x86指令系统


52234H 89H (操作数低8位) 52235H 67H (操作数高8位)
……
运行结果：(AX) = 6789H
图3-11 基址变址寻址
图3-12 DEBUG下基址变址指令的输入、汇编及执行
5、相对基址变址寻址
EA = 基址 + 变址 + 位移量
例如：(DS)=5000H，(BX)=1234H，(SI)=1000H ，则： MOV AX，[BX+SI+2000H]
I/O端口寻址
间接端口寻址：采用这种寻址方式时，端口地址为16 位（0~0FFFFH）。
必须先将端口地址存放到寄存器DX中。
例如：
MOV DX，1000H ；端口地址为1000H OUT DX，AL ；间接端口寻址
小结
1. 立即寻址方式：MOV AX,0FF00H 2. 寄存器寻址方式: MOV DX,AX 3. 直接寻址方式: MOV AX,[2000H] 4. 寄存器间接寻址方式: MOV BX,[SI] 5. 寄存器相对寻址方式: MOV AL,COUNT[BX] 6. 基址变址寻址方式: MOV AX,[BX][SI] 7. 相对基址变址寻址方式:
SS
SP
栈顶（低地址）
堆 栈
已入栈 的数据
……
段
栈底（高地址）
图3-20 堆栈结构
➢ 指令格式：PUSH 16位/32位源操作数 POP 16位/32位目的操作数
源操作数：16位或32位通用寄存器、段寄存器或存储器操作 数
386以上系统允许PUSH指令的源操作数为立即数 目的操作数：16位或32位通用寄存器、段寄存器或存储器操 作数 只有386以上的处理器才能使用32位的操作数
计算机指令系统

计算机指令系统

2、要读或写外部的RAM，当然也必须要知道RAM的地址，在后两条指令中，地址是被直接放在DPTR中的。而前两条指令，由于Ri（即R0或R1）只是一个8位的寄存器，所以只提供低8位地址。因为有时扩展的外部RAM的数量比较少，少于或等于256个，就只需要提供8位地址就够了。
例3-2-2：实现片外数据存储器数据传(2000H)®(2100H)。 若(2000H)=X
一. 汇编语言指令格式 [标号：]操作码 操作数1，操作数2[；注释] 换行表示一条指令结束。 例： LOOP： MOV A，#40H ；取参数
§3-1 指令格式
操作码 [操作数1] [操作数2] 有单字节、双字节和三字节指令。
汇编语言指令中操作码和操作数是指令主体，称为指令可执行部分，指令表中可查出对应指令代码。
(45H)=34H (DPTR)=6712H (12H)=67H (R0)=12H (A)=67H
说明：
非法指令： MOV R1，R2 MOV R2，@R0
1.一条指令中不能同时出现两个工作寄存器：ຫໍສະໝຸດ 非法指令：MOV A，@R2
2.间址寄存器只能使用 R0、R1。
非法指令：MOV R0，#80H MOV A，@R0
MOV DPTR，#2000H
MOVX A，@DPTR
3.SFR区只能直接寻址，不能用寄存器间接寻址。
只有指令表中的指令才有对应指令代码，计算机才能执行。编程时，不能随意创造发明指令。 思考：找出配对指令，实现反向传送。
4.指令表： (指令字节数，机器周期数)
指令格式：MOVX 目的操作数，源操作数 寻址方式：片外数据存储器用寄存器间址方式。 1. DPTR作16位数据指针，寻址64KB片外RAM空间 MOVX A，@DPTR ；A←(DPTR) 读数据 MOVX @DPTR，A ；(DPTR)←A 写数据 2. Ri作8位数据指针，寻址256B片外RAM空间 MOVX A，@Ri ；A←(Ri) 读数据 MOVX @Ri，A ；(Ri)←A写数据
第三章PLC指令系统2

第三章PLC指令系统2

指令盒与字节移位比较，只有名称变为SHL
DW和 SHR DW，其他部分完全相同。最大实际可移位次 数为32。 指令格式： SLD SRD 例： SLD SRD OUT， N （双字左移） OUT， N （双字右移） MD0， 2 LD0， 3
2.
循环左移、循环右移
循环移位特点： 移位数据存储单元的移出端与另一端相连，同时又与 SM1.1 （溢出） 相连，所以最后被移出的位被移到另一端的同时，也被放到SM1.1位存 储单元。 移位次数与移位数据的长度有关，如果移位次数设定值大于移位数据 的位数，则执行循环移位之前，系统先对设定值取以数据长度为底的 模，用小于数据长度的结果作为实际循环移位的次数。如字左移时， 若移位次数设定为36，则先对36取以16为底的模，得到小于16的结果4， 故指令实际循环移位4次。 如果移位操作使数据变为0，则零存储器位（SM1.0）自动置位。 移位指令影响的特殊存储器位：SM1.0（零）；SM1.1（溢出）。 使能流输出 ENO 断开的出错条件： SM4.3 （运行时间）； 0006 （间接 寻址）。 移位次数N为字节型数据。
循环右移指令：
移位指令 （2）字循环左移和字循环右移指令：RLW，RRW
指令盒与字节循环移位只有名称变为 ROL
W和 ROR W ，其他部分完全相同。使能输入有效时， 把字型输入数据IN循环左移或循环右移N位后，再 将结果输出到 OUT 所指的字存储单元（在语句表 中， IN 与 OUT 使用同一个单元）。实际移位次数 为设定值取以16为底的模所得的结果。 指令格式： RLW OUT， N （字循环左移） RRW OUT， N （字循环右移） 例： RLW MD0， 2 RRW LD0， 3
SHRB EN ENO ENO DAT A S_BIT I0.1 正跳变 I0.2 S_BIT 0 1 0 0 1 0 0 0 1 1 溢出位 1
第3章.指令系统控制程序转移类指令new下

第3章.指令系统控制程序转移类指令new下


；3字节指令
同样地，使用时，可以将rel理解成标号，即： CJNE A，#data， 标号 CJNE A，direct，标号 CJNE Rn，#data，标号 CJNE @Ri，#data，标号
⑵比较（不相等）转移指令
① CJNE A，#data，rel
；先（PC）+3→PC
若(A)>#data,则(PC)+rel→PC,且0→CY； 若(A)<#data,则(PC)+rel→PC,且1→CY； 若(A)=#data,则顺序执行,且0→CY。
② rel为负数时，范围为：-128~-1 （80H~FFH）。
③相对转移指令“SJMP rel”
★正向跳转时： rel＝目的地址－源地址-2
=地址差-2。
例如：
0157H
0100H：SJMP rel
设转移的地址为0157H，则： rel=0157H-0100H-2=55H。故该指令可写成：
0100H：SJMP 55H 其机器码为： 80H 55H
⑵位置1指令
SETB C SETB bit
； 1→ CY。 1字节指令 ；1→bit 。 2字节指令
2. 位修正指令
⑶位取反指令
CPL C
；(C)→C, 1字节指令
CPL bit ；(bit) → bit。 2字节指令
3. 位逻辑运算指令 ⑴位逻辑“与”指令 ANL C, bit ；（C） ∧ （bit）→C。 2字节指令 ANL C, /bit ；（C） ∧ （bit） →C。 2字节指令
； 否则顺序执行。
JNZ rel ；（PC）+2→PC。若A≠0，则转移到（PC）=（PC）+rel ；
；否则顺序执行。
第3章_MCS-51单片机指令系统及汇编语言程序设计2

第3章_MCS-51单片机指令系统及汇编语言程序设计2


3. 汇编语言的语句格式是什么？使用标号有什么限制？注释段起什么作用？ 答案： MCS-51汇编语言的语句格式应符合下列结构： 【标号：】 操作码 【操作数】【；注释】 标号位于语句的开始，由以字母开头的字母和数字组成，它代表该语句的地址。 标号与操作码之间要用“：”隔开，标号与“：”之间不能有空格，“：”与操 作码之间可以有空格。 注释在语句的最后，以“；”开始，是说明性的文字，与语句的具体功能无关。 4. MCS-51汇编语言有哪几条常用伪指令？各起什么作用？ 答案： ORG：汇编程序起始地址，用来说明其后程序段在存储器中存放的起始地址； EQU：赋值指令，用来给变量标号赋予一个确定的数值； DB：定义数据字节，指令按字节数的形式把数据存放在存储单元中； DW：定义数据字，按字（双字节）的形式把数据存放在存储单元中； DS：定义存储区，从指定的地址单元开始，保留一定数量的存储单元； BIT：位定义，其功能是把位地址赋给字符名称； END：汇编结束，表明汇编语言程序结束。
2.顺序程序
顺序程序是指程序中没有使用转移类指令的程序段，机器执行这 类程序时也只需按照先后顺序依次执行，中间不会有任何分支、循环， 也不需要调用子程序。 例：将一个单字节十六进制数转换成BCD码。 解：算法分析。单字节十六进制数在0～255之间，将其除以100后， 商为百位数；余数除以10，商为十位数，余数为个位数。 设单字节数存放在40H，转换后，百位数存放在R0中，十位数存 放在R1中，个位数存放在R2中，具体程序如下： ORG 0030H MOV A, 40H ；将单字节十六进制数送入A中 MOV B，#64H ；将100送入B中, #64H可直接写成#100 DIV AB MOV R0，A ；百位数送R0，余数在B中 XCH A，B ；余数送入A中 MOV B，#0AH ；将10送入B中, #0AH可直接写成#10 DIV AB ；商为十位数，余数为个位数 MOV R1，A MOV R2，B SJMP $
03.9 第三章 - 单片机指令系统(位操作指令MOV、SETB、CLR、CPL、ANL、ORL)

03.9 第三章 - 单片机指令系统(位操作指令MOV、SETB、CLR、CPL、ANL、ORL)


；A = 59H = 0101 1001B ；P1 = A = 0101 1001B ；C = 1 ；ACC.1 = 1 ；P1.3 = 0 ；P1.6 = 0 ；P1.2 = 1 ；（20H）= P1 = 0001 0101B ；（30H）= A = 0101 1011B
09:43
单片机技术
8
3.9.2 位控制指令（SETB、CLR、CPL）
；P1.0 = 1 ；ACC.3 = 0 ；C = 1 ；C = 1 ；C = 1 ；P3.4 = 1
09:43
单片机技术
14
3.9.3 位条件转移指令（JC、JB、JBC）
❖ 1.判C转移指令ຫໍສະໝຸດ JC、JNC）JC rel
；先PC←PC＋2；若（Cy）= 1时转移，且PC'
=PC＋rel，否则顺序执行
CPL bit ；（bit）= （/bit）
▪ 功能：将Cy或bit取反。
09:43
单片机技术
9
3.9.2 位控制指令（SETB、CLR、CPL）
❖ 课堂练习
▪ 执行以下指令？
SETB P1.0 CLR 20H CLR PSW.2 CPL PSW.2 CLR RS0 SETB RS1
；P1.0 = 1 ；20H = 0 ；PSW.2 = 0 ；PSW.2 = 1 ；RS0 = 0 ；RS1 = 1
❖ 1.位置1指令（SETB）
▪ 格式：SETB C ；（Cy） = 1
SETB bit ；（bit）= 1
▪ 功能：将Cy或bit置1。
❖ 2.位置0指令（CLR）
▪ 格式：CLR C ；（Cy） = 0
CLR bit ；（bit）= 0
▪ 功能：将Cy或bit置0。

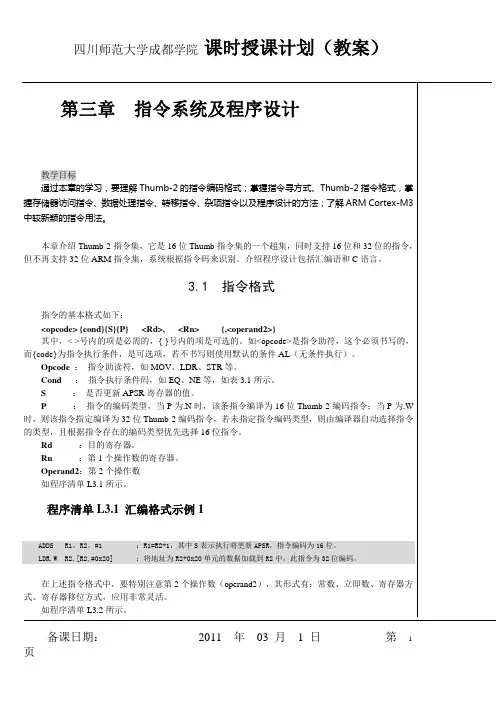

第三章指令系统及程序设计

第三章指令系统及程序设计

备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
图 3.4 顺序程序结构图图 3.5
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第
备课日期：2011 年03 月 1 日第。

第三章指令系统1PPT课件

存储器操作数具有类型属性，如字节（BYTE）、字 （WORD）、双字（DWORD）等，反映了数据占用存储单元 的字节数。
一条指令中，只能有一个存储器操作数，或者源操 作数，或者目的操作数，在指令书写中，约定用方括号 内容表示存储器操作数的偏移地址 ，如[2300H]。
4 . 直接寻址方式
第三章 8086/8088指令系统
机器指令：是CPU仅能识别的指令的二进制代码，也称机器码；
程序：程序是一组指令有序的集合，是为完成特
定任务而设计的。
指令执行的具体操作
一般指令的格式：
操作码
操作数
指令操作的对象，即操作数的来源或操作结果的去向
每条指令的第一字节一定是操作码。
第三章 8086/8088指令系统
常见的指令格式有如下几种：
（BX） 有效地址 = （SI）
（DI） （BP）
物理地址计算方法：
段寄存器为DS 段寄存器为SS
物理地址 PA = （DS）* 16地址 PA = （SS）* 16 + （BP）
第三章 8086/8088指令系统
例：MOV AX，[BX] ； 若已知（DS）＝1000H , (BX)=0040H,则执行的操作如下：
两地址指令是最常见的指令格式，如 ADD AX , BX
第三章 8086/8088指令系统
3.1.2 寻址方式
指令的主要组成部分之一是操作数，指令中的操作数部分指 明了参与操作的数据本身或是规定了操作数的地址，操作数通常 保存在：①指令字节中，称为立即数；② CPU的寄存器中； ③ 存储器单元中； ④ I/O接口寄存器中。
1.隐含寻址
指令中不指明操作数，但操作数隐含在操作码中。 例：
MUL CL ； （AX) ←（AL）×（CL） DIV BL ； （AL) ←（AX）/（BL）的商

4指令系统

指令寄存器 OP Rb D 20 主存储器
ALU
120
操作数
基址值 100 基址寄存器Rb
操作数S=((Rb)+D)
主要用途：用以解决程序在主存中的再定位问题 将程序装入主存的起始地址放入基址寄存器，指 令中给出数据存放位置与基地址的相对位移量 MOV [BX]20, AX
8.相对寻址
有效地址是指令中地 址码部分给出的形式 地址(偏移量Disp)与 程序计数器PC的当 前值之和。 主要应用于转移指令
例如：设某机的指令长度为16位 如果采用定长操作码，假设每个地址码4位，则： 能表示16条不同的三地址指令。 或者256条二地址指令。 或者用12位操作码表示4096条一地址指令。 如果采用扩展操作玛法，则有不同的编码方案：
操作码扩展法示例1
4位 4位 4位 4位
OP OP
OP
A1 OP
3.2 寻址技术
寻址：指令中如何给出操作数的地址或者下 一条要执行指令的地址。 寻找到所需要的操作数-数据寻址 寻找下一条指令的地址，实现程序转移-指 令寻址 寻址技术主要解决以下两个问题： （1）解决指令地址字段长度与访存范围之 间的矛盾。 （2）增加编程的灵活性
3.2.3基本的数据寻址方式
PDP-11机（字长16位）的指令
4 6 6
OP
8
S
2
D
6
OP
8
R
8
S X
6
单字长 (16位)
OP
10
S: 源操作数地址 D: 目的操作数地址 R: 寄存器
OP
13
D
3
X: 位移量
OP
16
R
OP 二字长 (32位) 三字长 (48位)

第3章指令系统及程序设计举例-精品


×中的内容 由×指出的地址单元中的内容
3.2 89C51单片机的指令系统
五大类（111条）： 1. 数据传送指令： 28条 3. 逻辑运算及移位：25条 5. 位操作指令： 17条
2. 算术运算指令：24条 4. 控制转移指令：17条
一、数据传送指令
通用数据 格式：MOV
传送指令
MOVX
MOVC
目标，源 ;片内数据传送 目标，源 ;累加器A与片外RAM传送 目标，源 ;累加器与ROM传送
例： MOVC A，A+DPTR ；((A)+(DPTR))A MOVC A，A+PC ；((A)+(PC))A
6. 相对寻址（ROM） ——只出现在相对转移指令中
相对偏移量的计算(以2字节指令为例)： rel=(目标地址—源地址—2)补
相对转移指令执行时，是以当前PC （程序计数器）的值加上指令中规定 的偏移量rel而形成实际的转移地址。
例：JC
rel ；rel＝75H
当指令JC被取出时，PC值已在原地址
上加2，这时程序转移到当前的PC＋rel地址去执行，即转去 当前202P0/6C/1 ＋75H。
7. 位寻址（属于直接寻址） ——操作数中给出的是位地址，即片内RAM某一单元中的一位。
① 20H～2FH 的128个位单元地址00H～07FH 包括
（1）字节交换指令 ① XCH A，Rn ② XCH A，direct ③ XCH 2020/6/1 A，Ri
；ARn reg寻址 ；A(direct) 直接寻址 ；A(Ri) 间接寻址
2020/6/1
二、算术运算指令
1. 加法 ① ADD ② ADD ③ ADD ④ ADD
A，Rn

第3章 指令系统3-2(2)


例3-60 用SAR指令计算-128/8=-16的程序如下： MOV AL，1000 0000B ；AL=-128 MOV CL，03H ；右移位次数3 SAR AL，CL ；右移3次 指令执行后，AL=0F0H=-16。
10
CF
MSB←—----------------LSB
ROL循环左移
CF
MSB—---------------→LSB
SAR算术右移
7
例3-58 MOV AH，06H SAL AH，1 MOV CL，03H SHL DI，CL SAL BYTE PTR[BX]，1
CF MSB←—----------------LSB ←0 SHL/SAL逻辑/算术左移
8
CF 0
MSB-—---------------→LSB
SHR逻辑右移
27
表3-11 直接标志条件转移指令 指令助记符
JC JNC JZ/JE JNZ/JNE JS
测试条件
CF=1 CF=0 ZF=1 ZF=0 SF=1 有进位 无进位
指令功能
转移 转移 转移 转移
结果为零/相等 符号为负
结果不为零/不相等 转移
JNS
JO
SF=0
OF=1
符号为正
溢出
转移
转移
JNO
JP/JPE
例3-55 假设AX中存有两个BCD数0508H，要将它 分别转换成ASCII码，结果放回AX。 OR AX，3030H
4
例3-56 若AL中存有某外设端口的状态信息，其中 D1位控制扬声器发声，要求该位在0、1之间来回变 化，其余各位保留不变，实现如下：
XOR AL，0000 0010B
5
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3．逻辑异或指令 XRL A，Rn ；n=0～7 XRL A，direct XRL A，@Ri ；i=0、1 XRL A，#data XRL direct，A XRL direct，#data 功能：操作数之间执行按位的逻辑异或操作， 结果存放到目的操作数中去。
第六节 位操作指令
进位位CY(程序状态字PSW.7)作为累加器C，以 RAM和SFR内的位寻址区的位单元作为操作数， 进行位变量的传送、修改和逻辑等操作。 一、位变量传送指令
3．以直接寻址的单元为目的操作数指令
MOV direct，A MOV direct，Rn ；n=0~7 MOV direct，direct MOV direct，@Ri ；i=0、1 MOV direct，#data 功能：把源操作数送入由直接地址指出的存储单元。
4．以寄存器间接寻址的单元为目的操作数指令
2．带进位加法指令
ADDC A，Rn ；n=0~7 ADDC A，direct ADDC A，@Ri ；i=0、1 ADDC A，#data 功能： • 同时把所指出的第二操作数、进位标志与累加器 A内容相加，结果放在累加器中。 • 指令执行后，影响PSW标志位。
3．增量指令
INC A INC Rn ；n=0~7 INC direct INC @Ri ；i=0、1 INC DPTR 功能： • 把指令所指出的操作数加1。 • 除对A作影响P外不影响任何PSW标志。
第三节 数据传送指令
MOV <目的操作数>， <源操作数>
• 数据传送指令是指把源操作数传送到目的操作数。指令执 行后，源操作数的值不改变，目的操作数的值改为源操作 数赋给的相应值。 • 除以累加器A为目的操作数寄存器指令会对奇偶标志位P 有影响外，其余指令执行时均不会影响任何PSW的标志
位。
一、内部数据传送指令 1．以累加器A为目的操作数的指令
四、除法指令
DIV AB 功能：把累加器A中的8位无符号整数除以寄存器B中的8位 无符号整数，所得商的整数部分存放在累加器A中，余数 在寄存器B中。 如果原来B中的内容为0，即除数为0，则结果A和B中内容 不定，并置位溢出标志OV。在任何情况下，都清“0”CY。
第五节 逻辑运算指令
一、累加器A的逻辑ຫໍສະໝຸດ 作指令MOV @Ri，A ；i=0、1 MOV @Ri，direct MOV @Ri，#data 功能：把源操作数内容送入R0或R1指出的内部RAM存贮单 元中。
5．16位数据传送指令
MOV DPTR，#datal6 功能：把16位常数送入DPTR。
6．堆栈操作指令
内部RAM中可以设定一个后进先出(LIFO)的堆栈 。 (1)进栈指令 PUSH direct 功能：首先将堆栈指针SP加1，然后把直接地址指出的内容 传送到堆栈指针SP寻址的内部RAM单元中。 (2)退栈指令 POP direct 功能：堆栈指针SP寻址的内部RAM单元内容送入直接地址 指出的字节单元中，堆栈指针SP减1。
三、寄存器间接寻址
指令指出某一个寄存器的内容作为操作数的地址。 如：MOV A，@ R0 寻址空间：内部RAM（＠R0、＠R1、SP） 外部数据存储器（＠R0、＠R1、 ＠DPTR）
四、立即寻址
立即寻址方式中操作数包含在指令字节中， 即操作数以指令字节的形式存放于程序存储 器中。 如：MOV A ， #3AH
第三章 MCS-51指令系统
第一节 指令系统概述
一、指令类型
MCS-51指令系统： • 数据传送指令 • 算术运算指令 • 逻辑运算指令 • 位操作指令 • 控制转移指令
二、指令格式
操作码 [操作数1]，[操作数2]，[操作数3] • 操作码：表示指令进行何种操作。 • 操作数：指出了参加操作的数据或数据存放的地 址。 操作数和操作码之间用一个或几个空格隔开，操 作数之间以逗号“，”分开。
MOV C，bit MOV bit，C
二、位变量修改指令
CLR C CLR bit CPL C CPL bit SETB C SETB bit
三、位变量逻辑操作指令 1．位变量逻辑与指令
ANL C，bit ANL C，／bit 功能：如果源位的布尔值是逻辑0，则进位标志清“0”，否 则进位标志保持不变。操作数前斜线“／”表示用寻址位 的逻辑非作源值，但不影响源位本身值，不影响别的标志。
五、基寄存器加变址寄存器间接寻址
以16位的程序计数器PC或数据指针DPTR作 为基寄存器，以8位的累加器A作为变址寄存 器，基寄存器和变址寄存器的内容相加形成 16位的地址，该地址即为操作数的地址。
如：MOVC A, @A+DPTR 寻址范围：只能对程序存储器ROM进行寻 址，主要用于查表性质的访问。
第四节 算术运算指令
算术运算指令有加、减、乘、除法指令，增量和减量指令。 一、加法指令 1．不带进位的加法指令 ADD A，Rn ； n=0~7 ADD A，direct ADD A，@Ri ； i＝0、1 ADD A，#data 功能： • 把所指出的第二操作数和累加器A的内容相加，其结果放 在累加器中。 • 指令执行后，影响PSW标志位。
MOVX A，@DPTR MOVX A，@Ri ； i=0，1 MOVX @DPTR，A MOVX @Ri，A 功能：将累加器A和外部扩展的 RAM／ IO口的数据传送。
三、查表指令
1．MOVC A，@A+PC 功能：以PC作为基址寄存器，A的内容作为无符 号数和PC内容(下一条指令的始地址)相加后得到 一个16位的地址，由该地址指出的程序存储器单 元内容送到累加器A。 2．MOVC A，@A十DPTR 功能：以DPTR作为基址寄存器，A的内容作为无 符号数和DPTR的内容相加得到一个16位的地址， 由该地址指出的程序存储器单元的内容送到累加 器A。
4．十进制调整指令
DA A 功能：对累加器A中由上一条加法指令(加数和被加数均为压 缩的BCD码)所获得8位结果进行调整，使它调整为压缩 BCD码的数。
二、减法指令 1．带进位减法指令
SUBB A，Rn ；n=0~7 SUBB A，direct SUBB A，@Ri ；i=0、1 SUBB A，#data 功能： • 从累加器中减去第二操作数和进位标志，结果在 累加器中。 • 指令执行后，影响PSW标志位。
2．减1指令 DEC A DEC Rn ；n=0~7 DEC direct DEC @Ri ；i=0、1 功能： • 将指定的操作数减1。 • 除对A作影响P外不影响任何PSW标志。
三、乘法指令
MUL AB 功能：把累加器A和寄存器B中的8位无符号整数相乘，其16 位积的低位字节在累加器A中，高位字节在B中。 如果积大于255(0FFH)，则置位溢出标志OV；否则清 “0”OV。进位标志CY总是清“0” 。
3．字定义伪指令 DW Y1，Y2，·· ·，Yn Yi：双字节数据。它可以为十进制或十六进制的数，也可 以为一个表达式。 功能：Y1，Y2，…，Yn送目标程序存储器，经常用于定 义一个地址表。 4．汇编结束伪指令 END 功能：汇编结束标志。 5．标号和注释 标号：操作码 [操作数1]，[操作数2]，[操作数3]；注释 标号：加在指令之前，必须以字母开始，后跟1~8个字母 或数字，并以冒号“：”结尾。标号的值是它后面的指令 存储地址。 注释：对某一条指令或某一段程序的功能说明，它必须以 分号“；”开始 。
7．字节交换指令
XCH A，Rn ；n=0~7 XCH A，direct XCH A，@Ri ；i=0、1 功能：将累加器A的内容和源操作数内容相互交换。
8．半字节交换指令
XCHD A，@Ri ；i=0、1
功能：将A的低4位和R0或R1指出的RAM单元低4位相互交 换，各自的高4位保持不变。
二、累加器A与外部数据存储器传送指令
四、常用的缩写符号
A 累加器ACC。 AB 累加器ACC和寄存器B组成的寄存器对。 C 进位标志位CY，也是位操作指令中的位累加器。 Rn 表示当前选中的通用寄存器R0~R7（n=0~7）。 Ri 表示通用寄存器中可用作8位地址指针的R0和R1 （i=0，1）。 direct 直接地址，取值为0～0FFH。 ＃data 立即数，表示一个常数。 ＠ 间接寻址。 addr 表示外部数据存储器的地址。 bit 表示内部RAM或特殊功能寄存器中的直接位地址。 × 寄存器。 (×) 寄存器内容。 ((×)) 由X寄存器寻址的存储器单元内容。 (×) 寄存器的内容取反。 rel 相对偏移量，其值为－128~+127。
六、相对寻址
相对寻址方式是为实现程序的相对转移而设计的， 为相对转移指令所采用。将程序计数器PC的当前 值（取出本条指令后的PC值）与指令第二个字节 给出的偏移量（rel）相加，形成新的转移目标地 址。即目的地址=PC值+转移指令字节数+rel 如：SJMP rel ;（PC）←（PC） + 2 + rel 寻址范围：只能对程序存储器ROM进行寻址。 其中rel为带符号的8位二进制补码数，取值范围 －128～+127 。 rel可以是标号。
第二节 寻址方式
寻址方式：指令给出参与运算的数据的方式。 一、寄存器寻址 指令指出某一个寄存器的内容作为操作数。 如:MOV A，R0 寻址空间：R0~R7 A、B、C、AB、DPTR 二、直接寻址 在指令中含有操作数的直接地址，该地址指出了参与运算或 传送的数据所在的字节单元或位的地址。 如:MOV A ， 3AH 直接寻址方式访问以下三种存储空间： • 特殊功能寄存器(特殊功能寄存器只能采用直接寻址方式)。 • 内部数据存储器的低128字节。 • 位地址空间。
MOV A，Rn ；n=0~7 MOV A，direct MOV A，@Ri ；i=0，1 MOV A，#data 功能：把源操作数的内容送入累加器A。
2．以Rn为目的操作数的指令
